Produkttyp	Trådlös gräsklippare
Modell	WG743E / WG743E.9
Märkspänning	40 V Max (2 × 20 V)
Tomgångsvarvtal	2800 / 3000 rpm
Klippbredd	40 cm
Kåpdiameter	43 cm
Klipphöjd	20 - 80 mm (7 lägen)
Uppsamlare kapacitet	45 L
Batterityp	Litiumjon (Li-Ion)
Batterimodell	WA3553 (4.0 Ah)
Laddarmodell	WA3883 (dubbel port)
Laddtid (4.0 Ah)	1 h (1 batteri) / 2 h (2 batterier)
Vikt	15,2 kg (WG743E) / 13,9 kg (WG743E.9)
Främre hjuldiameter	190 mm
Bakre hjuldiameter	200 mm
Ljudtrycksnivå	75 dB(A)
Ljudeffektnivå	89,3 dB(A)
Vibration (ah)	< 2,5 m/s²
Klipplägen	Eco (ECO) och Snabb (POWER)
Indikator för full uppsamlare	Ja (indikatorlucka)
Kompostering	Ja (komposteringsinsats ingår)
Säkerhet	Säkerhetsnyckel, säkerhetsspärr
Vikbart handtag	Ja
Avsedd användning	Husgräsmatta klippning

Vanliga frågor - WG743E WORX

Hur startar man gräsklipparen WG743E?

Se till att säkerhetsnyckeln är insatt och att båda batterierna är installerade. Håll spärrknappen intryckt, tryck sedan på avtryckaren på handtaget för att starta. Släpp avtryckaren för att stanna.

Vad är batteritiden?

Med två fulladdade 4,0 Ah-batterier kan räckvidden vara upp till 500 m² gräsmatta vid maximal klipphöjd (8 cm till 6 cm). Drifttiden varierar beroende på gräsets tillstånd, klipphöjd och hastighet.

Hur justerar man klipphöjden?

Använd klipphöjdsjusteringsknappen på sidan av gräsklipparen. Vrid den för att välja ett av 7 lägen mellan 20 mm och 80 mm.

Kan jag använda gräsklipparen på vått gräs?

Det rekommenderas inte att klippa vått gräs eftersom det kan fastna under klipparen och täppa till uppsamlaren. Vått gräs ökar dessutom risken för halkning och försämrar klippkvaliteten.

Hur monterar man gräsuppsamlaren?

Ta först bort komposteringsinsatsen om den finns. Haka fast uppsamlaren på klipparen genom att trycka lätt tills den snäpper på plats. Kontrollera att säkerhetsluckan är stängd före användning utan uppsamlare.

Vad gör jag om gräsklipparen vibrerar onormalt?

Stanna genast gräsklipparen och ta bort säkerhetsnyckeln. Kontrollera kniven för skador eller obalans. Om kniven är böjd, byt ut den. Om den är oskadad, vrid den 180° och dra åt. Om vibrationen kvarstår, kontakta en auktoriserad serviceverkstad.

Hur slipar man gräsklipparens kniv?

Ta bort säkerhetsnyckeln, demontera kniven och fäst den i ett skruvstycke. Använd en fin fil och följ den ursprungliga skärvinkeln. Fila även den andra änden med lika mycket. Kontrollera balansen genom att hänga kniven i mitten: om ena sidan lutar, fila den.

Hur laddar man batterierna?

Anslut laddaren WA3883 till ett eluttag. Sätt i varje batteri i en port på laddaren. Indikatorlamporna tänds: röd för laddning pågår, grön för fulladdad. Laddtiden är 1 timme för ett 4,0 Ah-batteri ensamt och 2 timmar för två batterier.

Vad gör jag om laddarens lampa inte tänds?

Kontrollera att laddaren är ordentligt ansluten till eluttaget. Prova ett annat uttag. Om problemet kvarstår är laddaren troligen defekt och måste bytas ut.

Hur förvarar jag gräsklipparen?

Ta bort säkerhetsnyckeln och batterierna. Rengör maskinen med en mjuk borste (inte vatten). För att spara utrymme, tryck på handtagsknapparna och fäll ihop det övre handtaget. Förvara på en torr och frostfri plats.

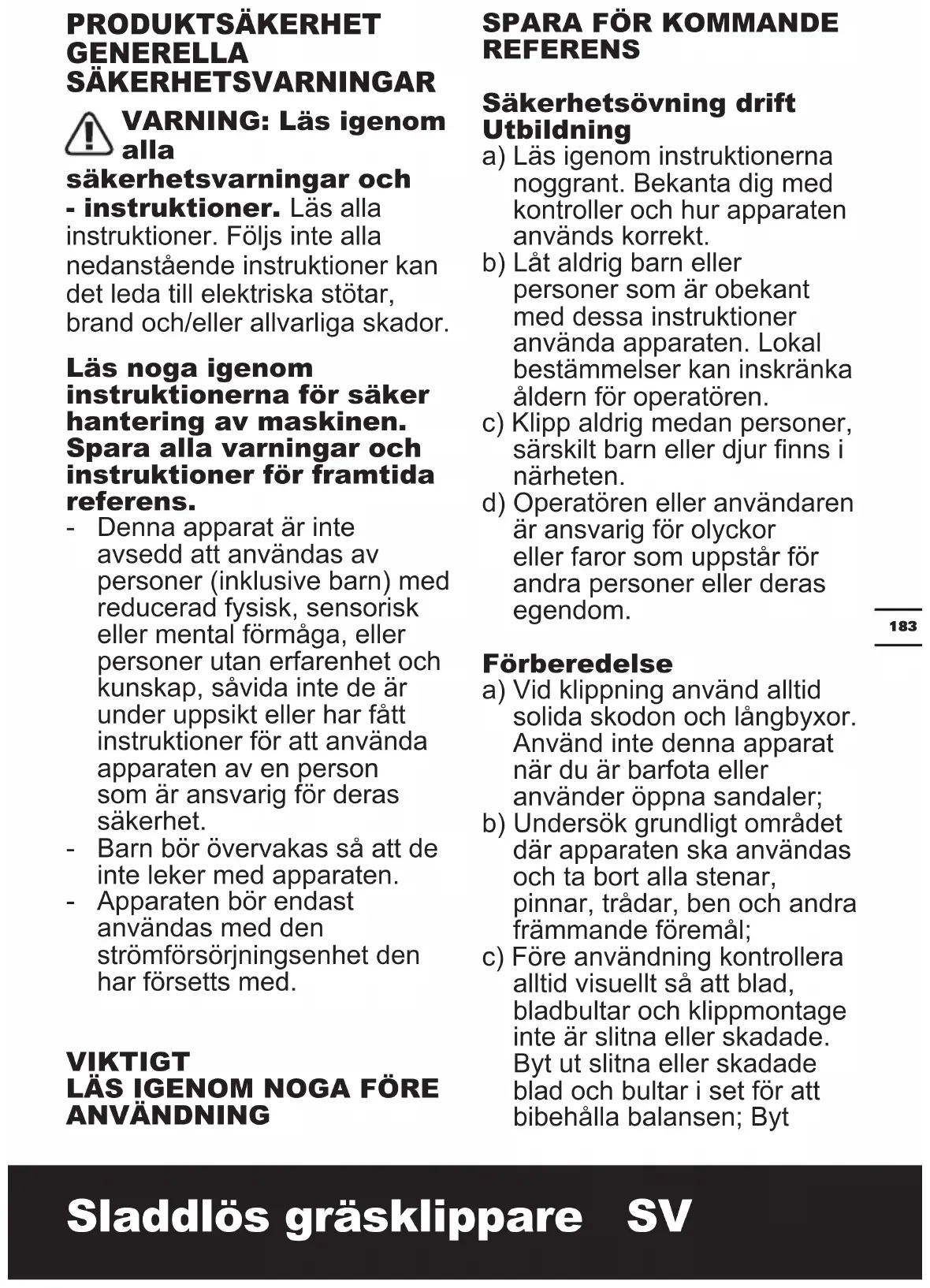

BRUKSANVISNING WG743E WORX

säkerhetsvarningar och

- instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Läs noga igenom instruktionerna för säker hantering av maskinen. Spara alla varningar och instruktioner för framtida referens.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap, såvida inte de är under uppsikt eller har fått instruktioner för att använda apparaten av en person som är ansvarig för deras säkerhet.
• Barn bör övervakas så att de inte leker med apparaten.
• Apparaten bör endast användas med den strömförsörjningsenhet den har försetts med.

VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING

SPARA FÖR KOMMANDE REFERENS

Säkerhetsövning drift Utbildning

a) Läs igenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt.
b) Låt aldrig barn eller personer som är obekant med dessa instruktioner använda apparaten. Lokal bestämmelser kan inskränka åldern för operatören.
c) Klipp aldrig medan personer, särskilt barn eller djur finns i närheten.
d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

Förberedelse

a) Vid klippning använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler;
b) Undersök grundligt området där apparaten ska användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål;
c) Före användning kontrollera alltid visuellt så att blad, bladbultar och klippmontage inte är slitna eller skadade. Byt ut slitna eller skadade blad och bultar i set för att bibehålla balansen; Byt

ut skadade och oläsliga etiketter.

Användning

a) Arbeta endast i dagsljus eller i bra artificiellt ljus;
b) Undvik att använda apparaten i vått gräs då det är möjligt;
c) Se alltid till att du är stadig på foten i slänter;
d) Gå spring aldrig;
e) För roterande maskiner försedda med hjul, rör dig alltid längs med lutningar aldrig uppåt och nedåt;
f) Var extra försiktig när du byter riktning i slänter;
g) Kör inte i mycket branta slänter;
h) Var extra försiktig när du backar eller drar apparaten mot dig;
i) Stoppa bladen om apparaten ska lutas för transport när andra ytor än gräs korsas och när apparaten transporteras från ett område till ett annat som ska klippas;
j) Använd aldrig apparaten med defekta skydd och skärmar eller utan säkerhetsenheter, exempelvis strålningsskydd och eller/gräsuppsamlare på plats;
k) Starta motorn enligt instruktionerna och med fötterna borta från bladen;
I) Luta inte apparaten när motorn startas förutom om apparaten måste lutas för start. I detta fall luta inte mer än nödvändigt och lyft endast

den del som är längst bort från användaren;
m)Placera inge händer eller fötter i närheten av roterande delar. För rotationsklippare håll utblåsningsöppningarna rena hela tiden;
n) Vidrör inte bladet innan frånkopplingsenheten tagits bort. och bladen har stannat helt och hållet.
o) Starta inte gräsklipparen när du står framför utloppsöppningen.
p) Transportera inte gräsklipparen när strömkällan är igång.
q) Stanna gräsklipparen och avlägsna orsaken till stoppet. Se till att alla rörliga delar har stannat helt.
– varje gång som maskinen lämnas oövervakad,
– Innan du rensar en blockering,
– Före kontroller, rensning eller arbete på apparaten,
– Efter att du kört på ett främmande föremål.
Kontrollera om apparaten har skador och reparera om så behövs.
Om apparaten börjar vibrera onormalt (kontrollera omedelbart):
– Inspektera för skada.
– Ersätt eller reparera eventuella skadade delar.
– Kontrollera och dra åt eventuella lösa delar.

Underhåll och förvaring

a) Se till att alla skruvar, muttrar

och bultar är åtdragna för att säkra att apparaten är säker att arbeta med;

b) Kontrollera gräsuppsamlaren regelbundet för slitage eller förslitning;
c) Byt ut slitna eller skadade delar av säkerhetsskäl. Använd endast originalreservdelar och tillbehör.
d) Var försiktig när du justerar gräsklipparen så att dina fingrar inte fastnar mellan rörliga blad eller fasta delar.
e) Låt alltid gräsklipparen svalna innan du ställer undan den.
f) Vid service av bladen måste du vara medveten om att bladen fortfarande kan flyttas, även om strömkällan är avstängd.

Säkerhetsföreskrifter för batteriet

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en

terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d)Utsätt inte batteriet för mekanisk chock.
e)Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g)Håll batteriet rent och torrt.
h)Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning när det inte används.
k)Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
I) Batterier fungerar bäst när de används vid

normal rumstemperatur (20 °C ± 5 °C).

m)När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.

n)Ladda endast med laddare av varumärket WORX. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.

o)Använd inte ett batteri som inte är avsett för användning med det här verktyget.

p)Håll batteriet borta från barn.

q) Behåll den ursprungliga bruksanvisningen för framtida användning.

r) Plocka ur batteriet från verktyget då det inte används.

s)Kassera batteriet på rätt sätt.

t) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.

u)Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.

v)Observera plus (+) och minus (-) märkningen på batteriet och säkerställa korrekt användning.

SYMBOLER

	Läs instruktionsboken innan denna maskin används
	Håll kringstående undan.
	Se upp med de vassa bladen. Bladen fortsätter att rotera efter det att motorns stängts av - Ta bort inaktiveringsenheten innan underhåll.
	Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Får ej uppeldas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.

1. SÄKERHETSNYCKEL

2. BÅGHANDTAG

3. KABELKLÄMMA

4. ÖVRE HANDTAG

5. BOTTENHANDTAG

6. BATTERINIVÅINDIKATOR

7. BATTERILUCKA

8. JUSTERINGSKNOPP FÖR KLIPPHÖJD

9. BÄRHANDTAG

10. HANDTAGSKNAPP, LÄGRE

11. SÄKERHETSKLAFF

12. GRÄSVÄSKESAMLING

13. VÄSKAHANDTAG

14. GRÄSVÄGSINDIKATOR

15. HANDTAGSKNAPP, ÖVRE

16. MULCHINGSINSATS

17. BATTERI (SE BILD E) *

18. BLADSKRUV (SE BILD N1)

19. BLAD (SE BILD N1)

20. INTELLIGENT SKÄRSKIVA

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

TEKNISKA DATA

Typ WG743E, WG743E.9 (740-789 - maskin-beteckning, anger Sladdlös gräsklippare)

	WG743E WG743E.9
Spänning 40V Max (2x20V Max) **
Ingen lasthastighet	2800 / 3000 spm
Däckdiameter 43cm
Skärdiameter 40cm
Framhjulets diameter	190mm
Bakre hjulets diameter	200mm
Skärhöjd 20mm-80mm

Klipphöjdsläge 7
Förmåga att samla gräs	45L
Batterityp Litiumjon	/
Batterimodell	WA3553 (4.0Ah)	/
Laddningsmodell	WA3883	/
Laddningsnivå	Inmatning:100-240V~50-60HzUtgång 1: 20V2.0A ***Utgång 2: 20 V2.0 A***	/
Laddningstid (ungefär)Batteri:2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs)	0.5 hr1 hr1 hr2 hrs	/
Maskinens vikt	15.2kg	13.9kg

** Spänningen kan mätas utan arbetsbelastning. Den initiala batterispänningen är högst 20 volt. Den nominella spänningen är 18 volt.
*** Laddareutgång 1 och utgång 2 indikerar att de två portarna har samma utgångsspänning och ström.

TILLBEHÖR

	WG743E	WG743E.9
Batteri (WA3553)	2	/
Laddare (WA3883)	1	/
Gräsväskesamling	1
Mulchingsinsats	1
Kabelklämma	2
Handtagsknapp	4

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

BULLERINFORMATION

Uppmätt ljudtryck

$$ L _ {w A} = 7 5 \mathrm{dB(A} $$

K_pA 3 dB (A)
Uppmätt ljudstyrka L	_wA = 89.3 dB(A)
K_wA	3 dB(A)
Använd hörselskydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering a	_h <2.5 m/s ^2
Osäkerhet K = 1.5 m/s ^2

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

BRUKSANVISNING

NOTERA: Läs bruksanvisningen innan du startar enheten.

Möjlig användning

Den här produkten används för att klippa gräsmattan hemma.

MONTERING & HANTERING

AKTIVITET BILD
MONTERING
MonteringshandtagNOTERA: Välj ett av de två hålen i bottenhandtaget för att nå önskad handtagshöjd.	See Fig. A1, A2, A3, A4, A5
Montering av gräsväskor	See Fig. B1, B2, B3, B4
Montera gräset på gräsklipparenNOTERA: Ta bort skyddsinsatsen från gräsklipparen innan du installerar gräset.NOTERA: Tryck lätt på gräset för att se till att det är helt installerat.	See Fig. C1, C2, C3
Kontrollera batteriets laddningsstatusNOTERA: Bild D1 gäller endast batteripaket med batteriindikatorer.	See Fig. D1
Ladda batterietNOTERA: Batteriet är inte fulladdat på fabriken. Varje batteri måste vara fulladdat innan den första klippningen.Ladda alltid båda batterierna samtidigt. Mer information finns i laddningshandboken.	See Fig. D2
Installera / ta bort batterietNOTERA:•Enheten fungerar endast efter installation av 2 batterier. Använd alltid två batterier med samma kapacitet och ladda båda batterierna helt.•Om två batterier används med olika strömförsörjning fungerar enheten bara med en lägre gemensam nämnare.	See Fig. E
DRIFT
Batterinivåindikator på maskinenSe detaljer i avsnittetBATTERISTATUSVIKTIGNär bara en lampa är på, även om klipparen fortfarande kan klippa, använd minst ett batteri och ladda det.Att använda klipparen när batteriet är urladdat kan förkorta livslängden och minska dess prestanda.Om inga lampor är tända är minst ett batteri inte helt isatt eller batteriet kan vara defekt.Kontrollera noga att batteriet sitter ordentligt.	See Fig. F
Starta & Stoppa	See Fig. G1, G2
Välja INTELLIGENT SKÄRSKIVA ECO-LÄGENär du beskär i vardagliga förhållanden, ställ det smarta skärhjulet i ECO-läge för att ta bort cirka 1 tum gräs åt gången.TURBO-LÄGENär du klipper tjockt eller bevuxet gräs, ställ det intelligenta skärhjulet på POWER.	Se Fig.. H1,H2
Justera klipphöjden	Consultați Fig. I

Gräsväska full indikator Tomt skick: flytande klaffar (a)	Se Fig.J1
Komplett skick: klaffarna faller (b)
Ta bort / töm gräsuppsamlingsväsk	Se Fig.J2
WARNING! Kontrollera att säkerhetsdörren stänger avloppet före användning. Använd aldrig säkerhetsskyddet när du använder en gräsklippare som inte har en halmväskaa installerad.
Installera överläggskontakten Se Fig. K
Lagring Varning: Ta alltid bort batteriet och säkerhetsnyckeln upp och ner under lagring.	Se Fig. L1, L2

BATTERI STATUS LED (Se Fig. F)

Innan användning eller efter användning trycker du på knappen bredvid strömindikatorlampan på maskinen för att kontrollera batterikapaciteten. Under drift kommer batterikapaciteten automatiskt att indikeras av batteriindikatorn. Indikatorn känner av och visar batterietnivån enligt följande. För maskiner med 2 batterier som har olika strömstyrkor, visar strömindikatorlampan batteriets tillstånd för den nedre av de två batterierna.

Batteristatus Batteritillstånd
Fem gröna lampor ( [IMAGE]) lyser.	Hög batterinivå.
Två, tre eller fyra gröna lampor lyser.	Medelhög batterinivå.Ju fler lampor som lyser, desto högre är batterinivån.
Endast en grön lampa ( ) lyser.	Minst ett batteri är fel isatt eller defekt.
Inga lampor lyser.	Minst ett batteri är fel isatt eller defekt.
Endast en lampa blinkar två gånger per cykel.	Minst ett batteri är urladdat (se batteriladdningstillstånd), ladda de två batterierna minst en gång innan maskinen används igen eller förvaras.
Endast en lampa blinkar tre gånger per cykel.	Minst ett batteri är hett. Låt dem svalna innan du startar maskinen igen.
Endast en lampa blinkar fyra gånger per cykel.	Maskinen är överbelastad. Höj klippningshöjden eller för fram maskinen långsammare.

KLIPPTIPS

OBS: INSPEKTERA ALLTID OMRÅDET DÄR KLIPPAREN SKA ANVÄNDAS OCH TA BORT ALLA STENAR, PINNAR, KABLAR, METALL OCH ANAT SKRÄP VILKA KAN KASTAS IVÄG AV DET ROTERANDE BLADET.

1. Rör dig alltid längs med lutningar aldrig uppåt och nedåt. Var extra försiktig när du byter riktning i slänter. Kör inte i mycket branta slänter. Bibehåll alltid ett bra fotfäste.
2. När du passerar genom något grusområde, släpp ledständshandtaget för att "AV" klipparen (bladet kan kasta stenar).
3. Ställ in klipparen på högsta klipphöjden när du klipper i ojämn terräng eller i högt gräs. Borttagning av för mycket gräs på en gång kan göra att överspänningsskyddet löser ut och stoppar klipparen.
4. Om gräsbehållaren används under växtsäsongen kan gräset tendera att blockera utkastaröppningen. Lossa bomhandtaget för att "AV" klipparen och dra ut säkerhetsnyckeln. Ta bort gräsbehållaren och skaka ned gräset till baksidan av

behållaren. Rensa bort allt gräs eller skräp som kan ha samlats runt utkastaröppningen. Sätt tillbaka gräsbehållaren.

1. Om klipparen börjar vibrera för hårt, lossar du bomhandtaget för att "AV" klipparen och ta bort säkerhetsnyckeln. Kontrollera omedelbart orsaken. Vibrationer är en varning för problem. Använd inte klipparen innan en servicekontroll gjorts.

6 SLÄPP ALLTID HÄNDTAGET FÖR ATT "AV" KLIPPARNA OCH BORT SÄKERHETSNYCKELEN NÄR ATT AVSLUTA DEN OAVVÄNLIGA EVEN EN KORT TID.

KLIPPOMRÅDET

Klippområdet påverkas av flera olika faktorer såsom klipphöjd, gräsets fuktighet samt gräsets längd och täthet. Att starta och stoppa gräsklipparen alltför ofta under tiden den används leder också till minskat klippområde. Följande tabell visar potentiella skärområden baserade på specifika skärförhållanden.

Skärhöjd	Rekommenderad batch (maximalt)
Skär 8 cm till 6 cm	Med 2 * 20 V / 4.0 Ah batteri
	Upp till 500 m2 *

* används med två fulladdade batterier samtidigt.

TIPS:

1) Det rekommenderas att du klipper din gräsmatta oftare, att du går i normal takt och att du startar/stoppar gräsklipparen så sällan som möjligt när den används.
2) För maximal prestanda, säkerställ att två fulladdade batterier användas och klipp alltid ner gräsets höjd med 1/3 eller mindre.
3) Gå långsammare när du klipper långt gräs för att få effektivare klippning.
4) Undvik att klippa vått gräs då detta fastnar på undersidan, vilket leder till minskad effektivitet.
5) En högre klipphöjd bör användas på nytt eller tjock gräs för att förlänga batteritiden.

UNDERHÅLL

WARNING: Stoppa klipparen och ta bort säkerhetsnyckeln innan behållaren tas bort.

OBS: För att garantera lång och pålitlig funktion, genomför följande underhållsprocedurer regelbundet. Leta efter tydliga defekter såsom en lös, rubbat eller ett skadat blad, lösa delar och slitna eller skadade komponenter. Kontrollera att huvar och skydd är oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt underhåll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet underhåll, ring vår kundtjänst för råd.

BLADSLIPNING

HÅLL BLADET VASST FÖR BÄSTA KLIPPNINGSPRESTANDA. ANVÄND SKYDDSGLASÖGON VID BORTTAGNING, SLIPNING OCH INSTALLATION AV BLADET. SE TILL ATT SÄKERHETSNYCKELN ÄR BORTTAGEN. Slipning av bladet två gånger under klippsäsongen är vanligtvis tillräckligt under normala förhållanden. Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning krävas. BYT BÖJDA ELLER SKADADE BLAD OMEDELBART.

VID SLIPNING AV BLADET:

1. Se till att bladet behåller balansen.
2. Slipa bladet i den ursprungliga vinkeln.
3. Slipa klippkanterna på båda sidor om bladet, ta bort lika mycket material från båda sidorna.

OBS:

1. Säkerställ att gräsklipparen är avstängd och avlägsna nyckeln.
2. Placera gräsklipparen stående i förvaringsposition.

SLIPNING AV BLADET I ETT SKRUVSTÄD (Se Fig. M1)

1. Släpp handtaget på handtaget innan bladet tas bort, bladet har stannat och säkerhetsnyckeln har tagits bort.

2. Ta bort bladet från klipparen. Se instruktionerna för borttagning och montering av bladet.

3. Säkerhetsblad M1-1 i ett skruvstädM1-2.

4. Använd skyddsglasögon och var försiktig så att du inte skär dig själv.
5. Fila försiktigt klippkanten på bladet med en fintandad fil M1-3 eller slipsten.
6. Kontrollera balansen på bladet. Se instruktionerna för balansering av bladet.
7. Sätt tillbaka bladet på klipparen och dra åt ordentligt. Se instruktionerna nedan.

BLADBALANSERING (Se Fig. M2)

Kontrollera balansen på bladet genom att placera centrumhåletM2-1 på en spik eller ett skruvmejselskaft M2-2, fastklämd horisontellt i ett skruvstäd M2-3. Om någon ände av bladet roterar nedåt, fila den änden. Bladet är korrekt balanserat när ingen ände roterar nedåt.

BLADUNDERHÅLL (Se Fig. N1, N2)

Förnya metallbladet efter 50 timmars klippning eller 2 år, vilken som inträffar först – oavsett kondition.

Följ dessa procedurer för att ta bort och byta bladet. Du behöver handskar (medföljer inte) och en skiftnyckel (medföljer inte) för att ta bort bladet. Håll bladet (19) och skruva loss bladbulten (18) medurs med en skiftnyckel, och ta sedan bort bladet.

För återmontering placera först bladet (19) med klippkanterna riktade mot marken, ra sedan åt bladmuttern (18).

FÖRVARING (Se Fig. L1, L2)

Stoppa klipparen och ta alltid bort säkerhetsnyckeln. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, lösningsmedel eller polermedel. Ta bort gräs och skräp, speciellt från ventilationsöppningarna.

Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet är kompakt i bladområdet, ta bort det med en trä eller plast pinne.

Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen.

För att underlätta förvaring, frigör handtagsknoppen, och vik ihop det övre handtaget som visas i fig L1 & L2.

FELSÖKNING

Problem Korrigerande åtgård
1. Gräsklipparen kan inte manövreras när båghandtaget har aktiverats.	A. Kontrollera att säkerhetsnyckeln är installerad och helt i, samt att knappen på brytarhuset är helt intryckt.B. Lossa handtaget för att stänga gräsklipparen. Koppla bort säkerhetsnyckeln, vrid klipparen och kontrollera att bladet kan rotera fritt. Om det inte är gratis, kontakta en auktoriserad tjänsteleverantör. Bladet ska rotera fritt.C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.
2. Motorn stannar under klippning.	A. Lossa handtaget för att stänga gräsklipparen. Koppla bort säkerhetsnyckeln, vrid klipparen och kontrollera att bladet kan rotera fritt. Om det inte är gratis, kontakta en auktoriserad tjänsteleverantör. Bladet ska rotera fritt.B. Höj hjulen till den högsta klipphöjden och starta gräsklipparen.C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.D. Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden, eller både och.
3. Gräsklipparen kör men klippprestandan är otillfredsställande, eller klipper inte hela gräsmattan.	A. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.B. Lossa handtaget för att stänga gräsklipparen. Dra ut säkerhetsnyckeln. Vänd klipparen och kontrollera: Bladet är vass - håll bladet vass. Däck och urladdningsrännor är blockeradeC. Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden.
4. Gräsklipparen är för tung att skjuta framåt.	A. Öka klipphöjden för att minska undersidans motständ mot gräset. Kontrollera att alla hjul roterar fritt.
5. Gräsklipparen bullrar och vibrerar onormalt mycket.	A.Lossa handtaget för att stänga gräsklipparen. Dra ut säkerhetsnyckeln. Vänd klipparen och kontrollera bladet så att den inte är böjd eller skadad. Om bladet är skadat, byt ut bladet. Om botten på däcket är skadat, ta klipparen till ett auktoriserat servicecenter.B.Om bladet inte har någon synlig skada fortsätter klipparen att vibrera: Lossa handtaget på handtaget för att stänga gräsklipparen, ta bort säkerhetsnyckeln och ta bort bladet. Vrid bladet 180 grader och dra åt igen. Om klipparen fortfarande vibrerar ska du ta den till ett auktoriserat servicecenter.
6. Batteriladdarens LED lyser inte.	A. Kontrollera kontaktanslutningen.B. Byte av laddare.
7. Batteriladdarens lampa går inte över till grönt.	A. Batteriet måste kontrolleras. Ta det till ett behörigt servicecenter.
8. Gräsklipparen tar inte upp klipprester.	A. Avlägsna mullningsplattan innan du sätter på påsen.B. Rännan är blockerad. Lossa handtaget för att stänga gräsklipparen.Dra ut säkerhetsnyckeln. Rengör rännan från gräsklipp.C. För mycket gräsklipp. Höj hjulen för att minska längden på gräset som klipps.D. Behållaren är full. Töm behållaren oftare.
9. Synligt gräsklipp vid mulling.	A. För mycket gräs klipps åt gången. Höj hjulen för att minska längden på gräset som klipps. Klipp inte mer än en tredjedel av den totala höjden.B. Kontrollera att bladet är vasst. Håll alltid bladet vasst.
10. Låg eller förkortad drifttid efter flera användningar.	A. Ta till en behörig servicestation - ett nytt batteri kan behövas.
11. Batteriladdarens lampa blinkar rött och batteriet kan inte laddas.	A. Batteriet överladdas efter kontinuerlig användning. Ta ut batteriet ur laddaren och låt det svalna till 42°C eller lägre.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning WORX Sladdlös gräsklippare

789 - maskinbeteckning, anger Sladdlös gräsklippare)

Funktion klippa gräs

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga VI

- Uppmätt bullernivå 89.3 dB(A)

- Deklarerad garanterad bullernivå 92 dB(A)

Berört notifierat organ

Namn: Intertek Testing & Certification Ltd (anmält organ 0359)

Standarder överensstämmer med,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen,

Namn: Marcel Filz

Adress: Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A# C€

2019/11/14

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
