Vrsta izdelka	Brezžična kosilnica
Model	WG743E / WG743E.9
Nazivna napetost	40 V Max (2 × 20 V)
Hitrost v prostem teku	2800 / 3000 vrt/min
Premer rezanja	40 cm
Premer ohišja	43 cm
Višina reza	20 - 80 mm (7 položajev)
Prostornina zbiralne košare	45 L
Vrsta baterije	Litij-ionska (Li-Ion)
Model baterije	WA3553 (4.0 Ah)
Model polnilnika	WA3883 (dvojni priključek)
Čas polnjenja (4.0 Ah)	1 h (1 baterija) / 2 h (2 bateriji)
Teža	15.2 kg (WG743E) / 13.9 kg (WG743E.9)
Premer sprednjih koles	190 mm
Premer zadnjih koles	200 mm
Raven zvočnega tlaka	75 dB(A)
Raven zvočne moči	89.3 dB(A)
Vibracije (ah)	< 2.5 m/s²
Načini rezanja	Eco (ECO) in Hitro (POWER)
Indikator napolnjenosti košare	Da (indikatorska loputa)
Mulčenje	Da (vložek za mulčenje je priložen)
Varnost	Varnostni ključ, varnostna zapora
Zložljiv ročaj	Da
Predvidena uporaba	Košnja domače trate

Pogosto zastavljena vprašanja - WG743E WORX

Kako zagnati kosilnico WG743E?

Prepričajte se, da je varnostni ključ vstavljen in da sta obe bateriji nameščeni. Držite gumb za zaklepanje pritisnjen, nato pritisnite sprožilec na ročaju za zagon. Spustite sprožilec, da ustavite.

Kakšna je avtonomija baterije?

Z dvema popolnoma napolnjenima baterijama 4.0 Ah lahko avtonomija doseže do 500 m² trate pri največji višini reza (8 cm do 6 cm). Avtonomija se razlikuje glede na stanje trave, višino reza in hitrost.

Kako nastaviti višino reza?

Uporabite gumb za nastavitev višine reza, ki se nahaja ob strani kosilnice. Zavrtite ga, da izberete enega od 7 položajev med 20 mm in 80 mm.

Ali lahko kosilnico uporabljam na mokri travi?

Odsvetujemo košnjo mokre trave, saj se lahko prilepi pod kosilnico in zamaši košaro. Poleg tega mokra trava poveča tveganje za zdrs in zmanjša kakovost reza.

Kako namestim zbiralno vrečko za travo?

Najprej odstranite vložek za mulčenje, če je prisoten. Obesite vrečko na kosilnico tako, da jo rahlo potisnete, da se zaskoči. Pred uporabo brez vrečke preverite, ali je varnostna loputa zaprta.

Kaj storiti, če kosilnica nenormalno vibrira?

Takoj ustavite kosilnico in odstranite varnostni ključ. Preverite rezilo za morebitne poškodbe ali neravnovesje. Če je rezilo upognjeno, ga zamenjajte. Če je nepoškodovano, ga obrnite za 180° in privijte. Če vibracije ne prenehajo, se obrnite na pooblaščeni servis.

Kako nabrusiti rezilo kosilnice?

Odstranite varnostni ključ, snemite rezilo in ga vpnite v primež. Uporabite fin pil in upoštevajte prvotni rezalni kot. Prav tako pilite drugi konec, pri čemer odstranite enake količine. Preverite ravnotežje tako, da rezilo obesite na sredino: če ena stran visi, jo pilite.

Kako napolniti baterije?

Priključite polnilnik WA3883 na električno vtičnico. Vstavite vsako baterijo v priključek polnilnika. Indikatorske lučke se prižgejo: rdeča za polnjenje v teku, zelena za končano polnjenje. Čas polnjenja je 1 ura za eno baterijo 4.0 Ah in 2 uri za dve bateriji.

Kaj storiti, če se indikatorska lučka na polnilniku ne prižge?

Preverite, ali je polnilnik pravilno priključen na električno vtičnico. Poskusite z drugo vtičnico. Če težava ne izgine, je polnilnik morda okvarjen in ga je treba zamenjati.

Kako shraniti kosilnico?

Odstranite varnostni ključ in baterije. Stroj očistite z mehko krtačo (brez vode). Za prihranek prostora pritisnite gumba na ročaju in zložite zgornji ročaj. Shranjujte na suhem mestu, zaščitenem pred zmrzaljo.

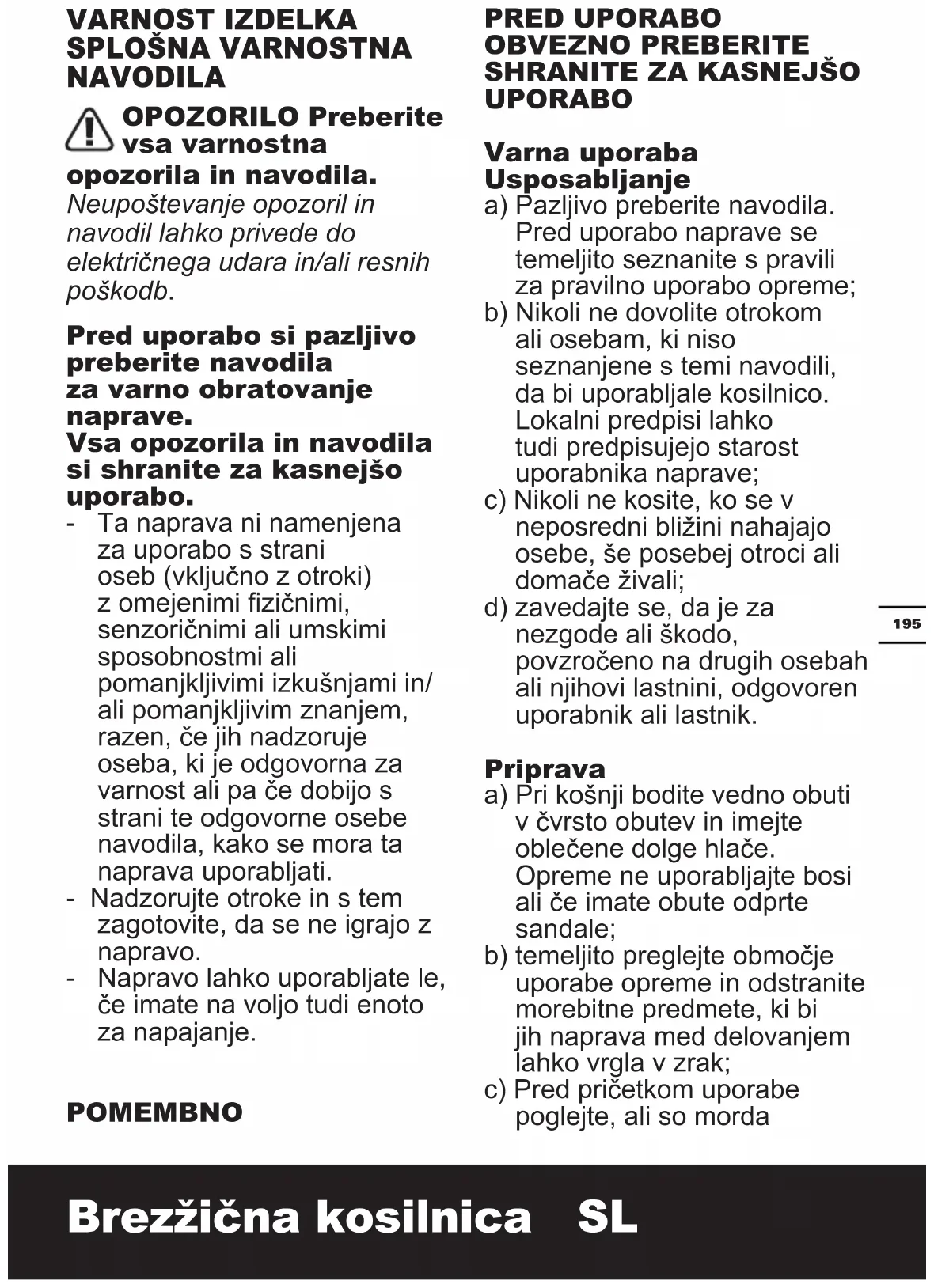

NAVODILA ZA UPORABO WG743E WORX

Neupoštevanje opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb.

Pred uporabo si pazljivo preberite navodila za varno obratovanje naprave.

Vsa opozorila in navodila si shranite za kasnejšo uporabo.

• Ta naprava ni namenjena za uporabo s strani oseb (vključno z otroki) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen, će jih nadzoruje oseba, ki je odgovorna za varnost ali pa će dobijo s strani te odgovorne osebe navodila, kako se mora ta naprava uporabljati.
• Nadzorujte otroke in s tem zagotovite, da se ne igrajo z napravo.
• Napravo lahko uporabljate le, će imate na voljo tudi enoto za napajanje.

POMEMBNO

PRED UPORABO OBVEZNO PREBERITE SHRANITE ZA KASNEJŠO UPORABO

Varna uporaba Usposabljanje

a) Pazljivo preberite navodila. Pred uporabo naprave se temeljito seznanite s pravili za pravilno uporabo opreme;
b) Nikoli ne dovolite otrokom ali osebam, ki niso seznanjene s temi navodili, da bi uporabljale kosilnico. Lokalni predpisi lahko tudi predpisujejo starost uporabnika naprave;
c) Nikoli ne kosite, ko se v neposredni bližini nahajajo osebe, še posebej otroci ali domače živali;
d) zavedajte se, da je za nezgode ali škodo, povzročeno na drugih osebah ali njihovi lastnini, odgovoren uporabnik ali lastnik.

Priprava

a) Pri košnji bodite vedno obuti v čvrsto obutev in imejte oblečene dolge hlače. Opreme ne uporabljajte bosi ali će imate obute odprte sandale;
b) temeljito preglejte območje uporabe opreme in odstranite morebitne predmete, ki bi jih naprava med delovanjem lahko vrgla v zrak;
c) Pred pričetkom uporabe poglejte, ali so morda

obrabljeni ali poškodovani noži, vijaki nožev ali rezilni skop. Da bi preprečili neuravnoteženost, morate obrabljene ali poškodovane nože ter vijake nožev zamenjati le v celotnem setu; Zamenjajte poškodovane ali nečitljive oznake.

Delovanje

a) Kosite le pri dnevni svetlobi ali dobri umetni svetlobi.;
b) Po možnosti ne uporabljajte vrtnega orodja, ko je trava mokra.;
c) Na poševnih površinah ali na mokri travi pazite na varno hojo;
d) Vědno hodite mirno, nikoli ne tekajte;
e) Za rotacijske naprave s kolesi. Na poševnih površinah kosite vedno v smeri prečno in nikoli navzgor in navzdol;
f) Bodite zelo previdni pri spremembi smeri na pobočjih;
g) Ne kosite tam, kjer so pobočja zelo strma;
h) Kadar s kosilnico kosite vzvratno ali jo vlečete proti sebi, bodite še posebej pozorni;
i) Noži morajo stati, ko magnete vrtno orodje za transport ali će prečkate netravnate površine in med transportom vrtnega orodja k površinam, ki jih želite pokositi;
j) Kosilnice nikoli ne uporabljajte, če ima poškodovana zaščitna

varovala ali nima nameščenih varnostnih komponent, kot sta deflektor in/ali košara za travo;

k) pri ugašanju motorja upoštevajte navodila in pazite, da boste imeli stopala varno oddaljena od rezil;

I) pri zagonu motorja kosilnice nikoli ne nagibajte, razen, će jo morate magniti zaradi zagona. V tem primeru potisnite ročaj navzdol in dvignite od tal tisti del kosilnice, ki je obrnjen proč od vas;

m)Poskrbite za to, da se roki in nogi ne nahajata v bližini ali pod rotirajočimi deli. Odprtine za izmetavanje naj bodo vedno čiste;

n) ker se rezila po izklopu motorja in odstranitvi enote za blokado delovanja še nekaj časa vrtijo, se jih do popolne zaustavitve nikakor ne dotikajte;

o) Če stojite neposredno pred odprtino za izmetavanje, kosilnice na zaganjajte.

p) Kosilnice nikoli ne prevažajte vklopljene.

q) Najprej jo ugasnite, nato pa odstranite enoto za blokado delovanja. Počakajte, da se vsi premikajoči se deli popolnoma zaustavijo.

– kadar boste kosilnico pustili brez nadzora,

– pred odstranitvijo blokade delovanja,

– med kontrolo ali čiščenjem

vrtnega orodja oz. ko neposredno delate na stroju,

– po trku s tujkom. Preverite vrtno

orodje glede poškodb in pred ponovnim zagonom odpravite morebitne okvare

Če kosilnica med delovanjem začne neobičajno vibrirati (obvezno preverite takoj)

– jo preverite glede morebitnih poškodb.

– odpravite okvare ali zamenjajte poškodovane dele.

– privijte morebitne odvite dele.

Vzdrževanje in shranjevanje

a) Poskrbite, da bodo vse matice in vijaki vedno dobro priviti, saj le tako zagotovite, da je naprava v varnem stanju;

b) Redno preverjajte stanje in obrabljenost posode za prestrezanje trave;

c) Za zagotovitev varnosti, zamenjajte obrabljene ali poškodovane dele. Uporabljajte le originalne nadomestne dele in dodatke.

d) Med nastavljanjem kosilnice pazite, da si prstov ne priščipnete med premikajoče se in fiksne dele kosilnice.

e) Pred shranjevanjem naj se kosilnica vedno ohladi.

f) Pri servisiranju rezil upoštevajte, da se slednja, kljub temu, da je motor ugasnjen, še vedno lahko premikajo.

Varnostna opozorila za akumulator

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.

b) Pazite, da ne povzročite kratkega stika med terminaloma akumulatorja.

Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi povezave terminalov s prevodnimi predmeti. Kadar akumulator ni nameščen v napravi, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med terminaloma. Če pride do stika med terminaloma akumulatorja, to lahko povzroči požar.

c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.

d)Akumulatorja ne izpostavljajte mehanskim udarcem.

e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride

v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.

f) Predvsem pa takoj poiščite medicinsko pomoč, će ste celico ali del akumulatorja zaužili.

g)Akumulator shranjujte na čistem in suhem mestu.

h)Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.

i) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.

j) Če akumulatorja ne polnite, ga odstranite iz polnilca.

k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.

I) Akumulator deluje najbolj učinkovito, če ga uporabljate pri običajni sobni temperaturi (20 °C ± 5 °C).

m)Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme

zavrgli ločeno.

n) Za polnjenje uporabljajte le polnilce, ki jih je predpisal WORX. Nikoli ne uporabljajte polnilcev, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara.

o)Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.

p)Akumulatorje shranjujte izven dosega otrok.

q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.

r) Če naprave ne uporabljate, iz nje odstranite akumulator.

s)Akumulatorje odlagajte skladno s predpisi.

t) V napravi ne uporabljajte celic različnih proizvajalcev, zmogljivosti, velikosti ali tipa.

u)Akumulator odstranite iz originalne embalaže šele, ko ga boste potrebovali.

v) Upoštevajte znaka plus (+) in minus (−) na akumulatorju ter poskrbite za njegovo pravilno u0porabo.

SIMBOLI

	Pred uporabo naprave, si preberite priročnik z navodili
	Prisotni naj bodo varno oddaljeni.
	Pazite se ostrih rezil. Rezila se vrtijo tudi potem, ko motor ugasnete - pred vzdrževalnim posegom odstranite enoto za blokado delovanja
	Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
	Baterije Li-lon Ta izdelek je označen s simbolom, ki se nanaša na ‘ločeno zbiranje’ za vse baterijske napajalnike in baterijski napajalnik. Nato bodo reciklirane ali razstavljene, da se zmanjša škodljiv vpliv na okolje. Baterijski napajalniki vsebujejo nevarne snovi in so zato lahko nevarni za okolje in za zdravje ljudi.
	Prepovedano sežiganje
	Če se baterije nepravilno odlaga, lahko vstopijo v vodni cikel, kar pa je lahko nevarno za ekosistem. Odpadnih baterij ne odlagajte v nesortirane komulane odpadke.

Nosite zaščitne rokavice

Pred vsakim prilagajanjem, servisiranjem ali vzdrževanjem izvlecite akumulator iz ležišča.

Noži po izklopu vrtnega orodja nadaljujejo z rotiranjem in lahko povzročijo poškodbe. Preden se boste dotikali delov naprave, počakajte, da se zaustavijo.

Odstranite ključ

1. VARNOSTNI KLJUČ

2. ROČAJ ZA VARŠČINO

3. KABELSKA OBJEMKA

4. ZGORNJI ROČAJ

5. SPODNJI ROČAJ

6. INDIKATOR NIVOJA BATERIJE

7. POKROV BATERIJE

8. GUMB ZA NASTAVITEV VIŠINE REZA

9. NOSILNI ROČAJ

10. ROČAJ GUMBA, SPODNJI

11. VARNOSTNA LOPUTA

12. ZBIRKA TRAVNIH VREČK

13. ROČAJ TORBE

14. KAZALNIK TRAVNE VREČKE

15. ROČAJ GUMBA, ZGORNJI

16. VLOŽEK ZA MULČENJE

17. BATERIJSKI PAKET (GLEJ SLIKO E) *

18. VIJAK REZILA (GLEJ SLIKO N1)

19. REZILO (GLEJ SLIKO N1)

20. INTELIGENTNA REZALNA PLOŠČA

*Pri standardni dobavi niso vključeni vsi prikazani dodatki.

TEHNIČNI PODATKI

Tip WG743E, WG743E.9 (740-789 - oznaka naprave, predstavnik brezžične robotske kosilnice)

	WG743E WG743E.9
Napetost 40V Max (2x20V Max) **
Brez hitrosti obremenitve	2800 / 3000 spm
Premer krova 43cm
Premer rezanja	40cm
Premer prednjega kolesa	190mm
Premer zadnjega kolesa	200mm
Višina reza 20mm-80mm

Položaj višine reza	7
Sposobnost nabiranja trave	45L
Vrsta baterije Litijevion /
Model baterije WA3553 (4.0Ah) /
Model polnilca WA3883 /
Nivo polnilca	Vnos:100-240V~50-60HzIzhod 1: 20V=2.0A ***Izhod 2: 20 V=2.0 A***	/
Čas polnjenja (približno)Baterijski paket:2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs)	0.5 hr1 hr1 hr2 hrs	/
Teža stroja	15.2kg	13.9kg

** Napetost je mogoče izmeriti brez potrebe po delovni obremenitvi. Začetna napetost baterije je največ 20 voltov. Nazivna napetost je 18 voltov.
*** Izhod polnilnika 1 in izhod 2 pomenita, da imata oba priključka isto izhodno napetost in tok.

DODATKI

	WG743E	WG743E.9
Baterijski paket (WA3553)	2	/
Nakladač (WA3883)	1	/
Zbirka travnih vrečk	1
Vložek za mulčenje	1
Kabelska objemka	2
Ročaj gumba	4

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili napravo. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka L _wA =75 dB(A

K_pA 3 dB (A)

Vrednotena raven zvočne moči L _wA = 89.3 dB(A)

K_wA 3 dB(A)

Uporabljajte zaščito za ušesa.

PODATKI O VIBRACIJAH

Tipična vrednotena raven vibracij

a_h<2.5 m/s^2

Nezanesljivost meritve K = 1.5 m/s²

OPOZORILO: Dejanska vrednost emisije vibracij med uporabo strojčka, se lahko razlikuje od

navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:

Način uporabe strojčka in materiali v katere vrtate ali vijačite.

Ali je strojček v dobrem stanju in ustrezno vzdrževan.

Uporaba ustreznega dodatka in njegova brezhibnost.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba orodja za predviden namen, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno

oceniti raven izpostavljenosti v dejanskih okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.

VEDNO uporabljajte le ostra dleta, svedre in rezila.

Strojček vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno).

Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

NAVODILA ZA UPORABO

OPOMBA: Pred zagonom naprave

preberite navodila za uporabo.

a uporaba

Ta izdelek se uporablja za košnjo trate doma.

SESTAVLJANJE IN NAČIN UPORABE

DEJANJE SLIKA
SESTAVLJANJE
Sestavljanje ročajaOPOMBA: Izberite eno od dveh lukenj v spodnjem ročaju, da dosežete želeno višino ročaja.	Glejte slikoA1, A2, A3,A4, A5
Nameščanje vreč za travo	Glejte slikoB1, B2, B3,B4
Namestite lovilec trave na kosilnicoOPOMBA:Pred namestitvijo lovilca trave odstranite varovalni vložek iz kosilnice.OPOMBA:Rahlo potisnite lovilec trave, da se prepričate, da je popolnoma nameščen.	Glejte slikoC1, C2, C3
Preverite stanje napolnjenosti baterijeOPOMBA:Slika D1 velja samo za baterije z indikatorji baterije.	Glejte slikoD1
Napolnite baterijoOPOMBA:Tovarna akumulatorja ni popolnoma napolnjena. Pred prvo košnjo mora biti vsaka baterija popolnoma napolnjena.Vedno popolnoma napolnite obe bateriji hkrati. Če želite več informacij, glejte priročnik za polnilnik.	Glejte slikoD2
Nameščanje / odstranjevanje baterijeOPOMBA:•Naprava bo delovala šele po namestitvi 2 baterij. Vedno uporabljajte dve bateriji iste kapacitete in napolnite obe bateriji.•Če uporabljate dve bateriji z različnimi napajalniki, bo naprava delovala le z nižjim skupnim imenovalcem.	Glejte sliko E
DELOVANJE
Indikator nivoja baterije na strojuOglejte si podrobnosti v razdelkuSTATUS BATERIJEPOMEMBNOČe sveti samo ena lučka,čeprav kosilnica še vedno lahko kosite, uporabite vsajeno baterijo in jo napolnite.Delovanje kosilnice, ko je baterija prazna, lahko skrajša njeno življenjsko dobo in zmanjša njeno učinkovitost.Če lučke ne svetijo, vsajena baterija ni popolnoma vstavljena ali je baterija morda pokvarjena. Previdno preverite, ali je baterija popolnoma nameščena.	Glejte sliko F
Začni & Ustavi	Glejte sliko G1, G2
Izbira INTELLIGENTNA REZALNA PLOŠČAECO NAČINPri obrezovanju v vsakodnevnih pogojih nastavite pametno rezalno kolo v načinu ECO, da naenkrat odstranite približno 1 centimeter trave.NAČIN TURBOKo kosite debelo ali zaraščeno travo, nastavite Inteligentno rezalno kolo na POWER.	Glejte sliko H1,H2
Adjusting the Cutting Height Glejte	sliko I

Polni indikator vrečke s travamiPrazen stanje: loputa plava (a)	Glejte slikoJ1
Popolno stanje: loputa pade dol (b)
Odstranite / izpraznite vrečko za travo	Glejte slikoJ2
OPOZORILO! Preduporabo preverite, alivarnostna vrata zaprejo odtok.Nikoli ne uporabljajte varnostnega varovala, ko uporabljate kosilnico, na kateri ni nameščena vreča za slamo.
Namestite čep za prekrivanje Glejte	sliko K
Shranjevanje
Opozorilo: Med shranjevanjem vedno odstranite baterijo in varnostni ključ.	Glejte slikoL1, L2

STANJE AKUMULATORJA (Glejte Sliko F)

Pred zagonom ali po uporabi pritisnite gumb ob indikatorski lučki napajanja na napravi, da preverite zmogljivost akumulatorja. Med uporabo indikator moči akumulatorja samodejno prikazuje zmogljivost akumulatorja. Indikator stalno preverja in prikazuje stanje akumulatorja tako. Pri napravah z 2 akumulatorjema z različno močjo indikator napajanja prikazuje stanje akumulatorja z nižjim od dveh akumulatorjev.

Indikator napolnjenosti akumulatorja	Stanje akumulatorja
Sveti pet zelenih lučk	Oba akumulatorja sta popolnoma napolnjena.
Svetita dve, tri ali štiri zelene lučke.	Akumulatorja sta še vedno delno polna. Več lučk sveti, bolj sta akumulatorja napolnjena.
Sveti le ena zelena lučka	Vsaj en akumulator je izpraznjen in ga je potrebno napolniti.
Ne sveti nobena zelena lučka.	Najmanj eden od akumulatorjev ni do konca vstavljen ali je v okvari.
Le ena lučka utripne dvakrat na cikel.	Najmanj eden od akumulatorjev je prekomerno izpraznjen (preverite stanje akumulatorja), zato oba do konca napolnite in šele nato nadaljujte z delom ali ju shranite.
Le ena lučka utripne trikrat na cikel.	Najmanj eden od akumulatorjev se je pregrel, zato pred nadaljevanjem počakajte, da se ustrezno ohladi.
Le ena lučka utripne štirikrat na cikel.	Naprava je preobremenjena. Dvignite višino rezanja ali kosilnico potiskajte počasneje.

NAPOTKI ZA KOŠNJO OPOMBA: PRED KOŠNJO VEDNO PREGLEJTE OBMOČJE KOŠNJE IN ODSTRANITE VSE KAMNE, PALICE, ŽICE, KOVINSKE IN DRUGE PREDMETE, KI BI JIH VRTEČE SE REZILO LAHKO IZVRGLO.

1. Po klančinah vedno kosite v prečni smeri. Pri tovrstni košnji bodite pazljivi pri obračanju. Nikoli ne kosite pretirano strmih pobočij. Med košnjo vzdržujte stabilni položaj.
2. Ko greste skozi katero koli območje gramoza, spustite ročaj za ograjo, da kosilnico "ZAPORITE" (rezilo lahko meče kamenje).
3. Pri košnji neravnih terenov, nastavite najvišjo višino košnje. Če naenkrat kosite preveliko količino trave, to preobremeni kosilnico in varnostno stikalo slednjo blokira.
4. Če v sezoni bujne rasti trave uporabljate košaro za travo, se slednja lahko začne kopičiti na stenah odprtine za izmetavanje.

Odvijte ročico ogrodja, da kosite "ZAPRITE" in izvlecite varnostni ključ. Odstranite košaro za travo in jo izpraznite. Očistite tudi morebitno nakopičeno travo na stenah odprtine za izmetavanje. Košaro za travo namestite nazaj.

1. Če kosilnica začne pretirano vibrirati, popustite ročico ogrodja, da kosite "ZAPRITE" in odstranite varnostni ključ.. Ugotovite, kaj je vzrok vibracij. Vibracije so običajno opozorilo na okvaro. Kosilnice ne uporabljajte dokler ne ugotovite ter odpravite okvare.

2. VEDNO SPROSTITE RAVNICO ZA POTREBO, DA "ZAPRETE" KRAJO IN ODSTRANITE VARNOSTNI KLJUČ, KI IZHODI NEPOSREDNI TUDI ZA KRATEK ČAS.

OBMOČJE REZANJA

Območje rezanja vključuje več dejavnikov. Ti so predvsem višina rezanja, vlažnost zelenice, dolžina trave ter njena gostota. Hkrati pa bo prepogosto zaganjanje ter zaustavljanje kosilnice med košnjo, zmanjšalo območje rezanja. Naslednja tabela prikazuje potencialna področja rezanja glede na posebne pogoje rezanja.

Višina reza	Priporočena serija (največ)
Odrežite 8 cm na 6 cm	Z 2 * 20 V / 4.0 Ah baterijo
	Do 500 m^2 *

* sočasno sta uporabljena 2 popolnoma napolnjena akumulatorja.

NAPOTKI:

1) Priporočamo, da zelenico kosite v krajših intervalih, med košnjo hodite z običajno hitrostjo in kosilnice ne zaganjate ter zaustavljate prepogosto.
2) Najbolj učinkovito delovanje lahko dosežete tako, da uporabite dva popolnoma napolnjena akumulatorja hkrati, ter režete le 1/3 ali manj višine trave.
3) Med košnjo daljše trave se pomikajte počasi,

tako, da bo kosilnica učinkoviteje kosila rezila pa bodo sproti izmetavala pokošeno travo.

4) Izogibajte se košnji mokre trave, sicer se bo slednja začela kopičiti pod letev in rezila ne bodo mogla učinkovito delovati.
5) Če kosite mlado ali tanko travo, priporočamo, da nastavite višjo višino rezanja.

VZDRŽEVANJE

OPOZORILO: Pred

odstranjevanjem košare za travo

obvezno ugasnite motor in odstranite varnostni ključ.

OPOMBA: Za zagotavljanje dolgega in učinkovitega delovanja, redno izvajajte naslednje vzdrževalne postopke. Preverite glede očitnih okvar, pritrjenost delov, topost ali poškodovanost rezil, ter obrabljenosti in drugih poškodb. Preverite, će so pokrovi in varovala v brezhibnem stanju in pravilno pritrjeni na kosilnico. Pred vklopom kosilnice preverite, će je slednja v brezhibnem stanju. Če spregledate priporočeni interval za vzdrževanje, se posveujte s službo za podporo kupcem.

OSTRENJE REZIL

ZA ZAGOTAVLJANJE NAJBOLJŠE UČINKOVITOSTI, NAJ BODO REZILA VEDNO OSTRA.

MED ODSTRANJEVANJEM, OSTRENJEM IN NAMEŠČANJEM REZIL UPORABLJAJTE ZAŠČITNA OČALA. POSKRBITE, DA BO VARNOSTNI KLJUČ ODSTRANJEN.

Ostrenje rezil dvakrat v sezoni košnje običajno zadošča za delo v normalnih pogojih. Če je na zelenici pesek, bodo rezila postala topa hitreje. Če je zemlja vaše zelenice peščena, boste morda morali rezila ostriti pogosteje. OPOGNJENA ALI POŠKODOVANA REZILA TAKOJ ZAMENJAJTE.

PRI OSTRENJU REZIL:

1. Poskrbite, da bodo rezila ostala uravnotežena.
2. Rezila vedno brusite pod izvornim kotom.
3. Rezila vedno brusite na obeh straneh, pri tem pa pazite, da boste na obeh koncih odstranili enako materiala.

OPOMBA:

1. Kosilnica naj bo izklopljena, ključ pa izven ključavnice.
2. Kosilnico med postavite v pokončni položaj.

OSTRENJE REZILA, VPETEGA V PRIMEŽ (Glejte Sliko M1)

1. Pred odstranitvijo rezila spustite ročaj ročaja, rezilo se je ustavilo in varnostni ključ je bil odstranjen
2. Nato odstranite rezila. Glejte navodila za odstranjevanje rezila.
3. Rezilo M1-1 vpnite v primežM1-2.
4. Pri delu uporabljajte zaščitne rokavice in pazite, da se ne porežete.
5. S fino pilo M1-3 ali brusnim kamnom pobrusite robove.
6. Preverite zravnanost rezila. Glejte navodila za uravnavanje.
7. Rezilo namestite nazaj na kosilnico in ga dobro pritrdite. Upoštevajte spodnja navodila.

VZDRŽEVANJE REZIL (glejte sliko N1, N2)

Kovinsko rezilo zamenjajte po 50 urah uporabe ali vsaki 2 leti, kar je prej, ne glede na okoliščine. Pri odstranjevanju in menjavi rezil upoštevajte naslednje postopke. Pri odstranjevanju rezil uporabljajte vrtne rokavice (niso priložene) in ključ (ni priložen). Primate rezilo (19) in odvijte pritrdilni vijak (18) s ključem, nato odstranite rezilo in vreteno.

Pri nameščanju rezila (19) in vretena pazite, da ju boste obrnili tako, da bodo rezila obrnjena proti tlom. Nato trdno privijte vijak (18).

SHRANJEVANJE (Glejte Sliko L1, L2)

Ugasnite motor in izvlecite varnostni ključ. Z mehko ščetko in krpo očistite zunanjost kosilnice. Ne uporabljajte vode, raztopin ali polirnih sredstev. Odstranite vso travo in druge ostanke, še posebej iz odprtin za prezračevanje.

Nagnite kosilnico na bok in očistite predel kjer so rezila. Če so se rezanci trave trdno nakopičilo na obod okoli rezil, jih odstranite z lesenim ali plastičnim strgalom.

Kosilnico shranite na suhem in čistem mestu. Na kosilnico ne odlagajte drugih predmetov.

Za lažje shranjevanje, sprostite gumb na ročaju in zgornji del ročaja prepognite navzdol, kot je prikazano na slikah L1 in L2.

VAROVANJE OKOLJA

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

Napake Dejanje za odpravo
1. Ko je kosilnica aktivirana, je kosilnica nemogoča.	A. Preverite in se prepričajte, će je varnostni ključ pravilno vstavljen, gumb na ohišju pa do konca pritisnjenB. Sprostite ročaj, da zaprete kosilnico. Odklopite varnostni ključ, obrnite kosilnico in preverite, ali se lahko rezilo prosto vrti. Če ta ni brezplačen, se obrnite na pooblaščenega ponudnika storitev. Rezilo naj se prosto vrti.C. Ali je akumulator do konca napolnjen? Priklopite polnilnik ter počakajte, da se vklopi zelena lučka.
2. Motor se med košnjo zaustavi.	A. Sprostite ročaj, da zaprete kosilnico. Odklopite varnostni ključ, obrnite kosilnico in preverite, ali se lahko rezilo prosto vrti. Če ta ni brezplačen, se obrnite na pooblaščenega ponudnika storitev. Rezilo naj se prosto vrti.B. S položajem koles povečajte višino rezanja v najvišji položaj in zaženite kosilnico.C. Ali je akumulator do konca napolnjen? Priklopite polnilnik ter počakajte, da se vklopi zelena lučka.D. Izogibajte se preobremenjevanju kosilnice. Upočasnite premikanje oziroma povečajte višino rezanja. Lahko pa oboje.
3. Kosilnica deluje, vendar ne zadosti učinkovito, oziroma za njo ostaja del zelenice nepokošen.	A. Ali je akumulator do konca napolnjen? Priklopite polnilnik ter počakajte, da se vklopi zelena lučka.B. Sprostite ročaj, da zaprete kosilnico. Izvlecite varnostni ključ.Obrnite kosilnico in preverite: Rezilo je ostro - rezilo naj bo ostro. Paluba in odvodni kanal sta blokirana..C. Položaj koles je, glede na stanje zelenice, morda nastavljen previsoko. Dvignite višino rezanja.
4. Kosilnico je pretežko potiskati.	A. Dvignite višino rezanja in tako zmanjšajte trenje ohišja ob zelenico. Preverite, će se vsa kolesa prosto vrtijo.
5. Kosilnica je prekomerno glasna in vibrira.	A.Sprostite ročaj, da zaprete kosilnico. Izvlecite varnostni ključ.Kosilnico obrnite in preverite, ali se ne upogiba ali poškoduje. Če je rezilo poškodovano, ga zamenjajte. Če je dno plošče poškodovano, kosilnico odnesite v pooblaščeni servisni center.B.Če rezilo nima vidnih poškodb, bo kosilnica še naprej vibrirala: Odvijte ročaj na ročaju, da zaprete kosilnico, odstranite varnostni ključ in odstranite rezilo. Lopatico zavrtite za 180 stopinj in ponovno zategnite. Če kosilnica še vedno vibrira, jo odnesite v pooblaščeni servis.
6. LED lučka polnilnika ne sveti.	A. Preverite stanje priklopa.B. Zamenjajte polnilnik.
7. LED lučka na polnilniku se ne preklopi na zeleno.	A. Akumulator je potrebno pregledati. Dostavite ga k pooblaščenemu serviserju.
8. Kosilnica noče pobirati pokošene trave v košaro za travo.	A. Pri pobiranju trave, odstranite ploščo mulčerja.B. Žleb je zamašen. Sprostite ročaj, da zaprete kosilnico. Izvlecite varnostni ključ. Izrezki iz trave očistijo drsnik.C. Prekomerna količina pokošene trave. Dvignite višino rezanja in tako zmanjšajte količino pokošene trave.D. Košara za travo je polna. Košaro praznite pogosteje.
9. Pri mulčenju opazite prevelike kose.	A. Prekomerna količina pokošene trave. Dvignite višino rezanja in tako zmanjšajte količino pokošene trave. Ne kosite več kot 1/3 skupne višine trave.B. Preverite ostrino rezil. Poskrbite, da bodo rezila vedno ostra.
10. Po več uporabah, se čas delovanja skrajša.	A. Kosilnico dostavite k pooblaščenemu serviserju - morda bo potrebno zamenjati akumulator.
11. LED na polnilniku utripa rdeče, akumulatorja pa ni možno polniti.	A. Akumulator se po več uporabah začne pregrevati. Odstranite ga iz polnilnika ter počakajte, da se ohladi do 42°C ali manj.

IZJAVA O SKLADNOSTI

Mi.

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Opis Brezžična kosilnica WORX

Vrsta WG743E, WG743E.9 (740-789 - oznaka naprave, predstavnik brezžične robotske kosilnice)

skladen z naslednjimi direktivami,

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC spremenjena z 2005/88/EC

2000/14/EC spremenjena z 2005/88/EC:

- Postopek za ugotavljanje skladnosti, glede na

Dodatek VI

- Izmerjena raven zvočne moči 89.3 dB(A)

- Deklarirana raven zvočne moči 92 dB(A)

in izpolnjuje naslednje standarde,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Ime: Marcel Filz

Naslov: Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A#o

2019/11/14

Allen Ding

Namestnik glavnega inženirja,

Testiranje in certifikacija

Positec Technology (China) Co., Ltd
