Tipo de produto	Cortador de grama sem fio
Modelo	WG743E / WG743E.9
Tensão nominal	40 V Máx (2 × 20 V)
Velocidade em vazio	2800 / 3000 rpm
Diâmetro de corte	40 cm
Diâmetro do chassi	43 cm
Altura de corte	20 - 80 mm (7 posições)
Capacidade do saco coletor	45 L
Tipo de bateria	Lítio-íon (Li-Ion)
Modelo de bateria	WA3553 (4.0 Ah)
Modelo de carregador	WA3883 (duas portas)
Tempo de carga (4.0 Ah)	1 h (1 bateria) / 2 h (2 baterias)
Peso	15.2 kg (WG743E) / 13.9 kg (WG743E.9)
Diâmetro rodas dianteiras	190 mm
Diâmetro rodas traseiras	200 mm
Nível de pressão sonora	75 dB(A)
Nível de potência sonora	89.3 dB(A)
Vibração (ah)	< 2.5 m/s²
Modos de corte	Eco (ECO) e Rápido (POWER)
Indicador de enchimento do saco	Sim (aba indicadora)
Mulching	Sim (inserto de mulching incluído)
Segurança	Chave de segurança, trava de segurança
Alça dobrável	Sim
Uso previsto	Corte de grama doméstico

Perguntas frequentes - WG743E WORX

Como ligar o cortador de grama WG743E?

Certifique-se de que a chave de segurança está inserida e que as duas baterias estão instaladas. Mantenha o botão de trava pressionado e pressione o gatilho da alça para ligar. Solte o gatilho para parar.

Qual é a autonomia da bateria?

Com duas baterias de 4.0 Ah completamente carregadas, a autonomia pode atingir até 500 m² de grama na altura de corte máxima (8 cm a 6 cm). A autonomia varia conforme o estado da grama, a altura de corte e o ritmo.

Como ajustar a altura de corte?

Use o botão de ajuste de altura de corte localizado na lateral do cortador. Gire-o para selecionar uma das 7 posições entre 20 mm e 80 mm.

Posso usar o cortador em grama molhada?

Não é recomendado cortar grama molhada pois ela pode grudar sob o cortador e obstruir o saco. Além disso, a grama molhada aumenta o risco de escorregamento e reduz a qualidade do corte.

Como instalar o saco coletor de grama?

Remova primeiro o inserto de mulching se presente. Pendure o saco no cortador empurrando levemente para que ele se encaixe. Verifique se a aba de segurança está fechada antes de usar sem o saco.

O que fazer se o cortador vibrar anormalmente?

Pare imediatamente o cortador e remova a chave de segurança. Verifique a lâmina para detectar danos ou desequilíbrio. Se a lâmina estiver torta, substitua-a. Se estiver intacta, gire-a 180° e aperte novamente. Se a vibração persistir, contate um centro autorizado.

Como afiar a lâmina do cortador?

Remova a chave de segurança, retire a lâmina e prenda-a em um torno. Use uma lima fina respeitando o ângulo de corte original. Lime também a outra extremidade removendo quantidades iguais. Verifique o equilíbrio suspendendo a lâmina pelo centro: se um lado pender, lime-o.

Como carregar as baterias?

Conecte o carregador WA3883 a uma tomada. Insira cada bateria em uma porta do carregador. As luzes acendem: vermelha para carregando, verde para carregamento concluído. O tempo de carga é de 1 hora para uma bateria 4.0 Ah sozinha e 2 horas para duas baterias.

O que fazer se a luz do carregador não acender?

Verifique se o carregador está corretamente conectado à tomada. Tente outra tomada. Se o problema persistir, o carregador pode estar com defeito e deve ser substituído.

Como guardar o cortador?

Remova a chave de segurança e as baterias. Limpe a máquina com uma escova macia (sem água). Para economizar espaço, pressione os botões da alça e dobre a alça superior. Armazene em local seco e protegido do gelo.

MANUAL DE UTILIZADOR WG743E WORX

MONTAGGIO E FUNZIONAMENTO

MONTAJE Y FUNCIONAMIENTO

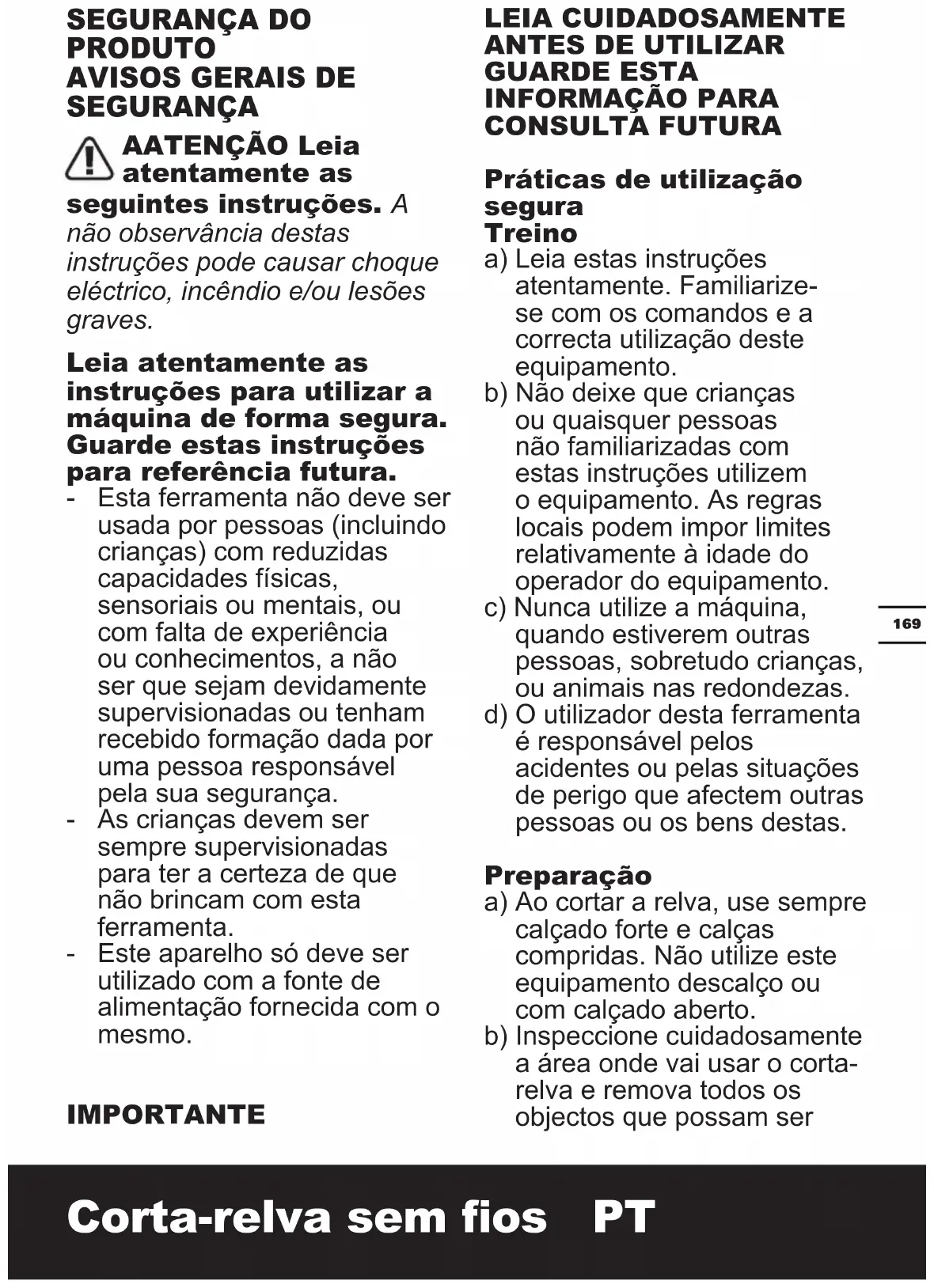

AATENÇÃO Leia atentamente as

seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves.

Leia atentamente as instruções para utilizar a máquina de forma segura. Guarde estas instruções para referência futura.

• Esta ferramenta não deve ser usada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência ou conhecimentos, a não ser que sejam devidamente supervisionadas ou tenham recebido formação dada por uma pessoa responsável pela sua segurança.
• As crianças devem ser sempre supervisionadas para ter a certeza de que não brincam com esta ferramenta.
• Este aparelho só deve ser utilizado com a fonte de alimentação fornecida com o mesmo.

IMPORTANTE

LEIA CUIDADOSAMENTE ANTES DE UTILIZAR GUARDE ESTA INFORMAÇÃO PARA CONSULTA FUTURA

Práticas de utilização segura Treino

a) Leia estas instruções atentamente. Familiarize-se com os comandos e a correcta utilização deste equipamento.
b) Não deixe que crianças ou quaisquer pessoas não familiarizadas com estas instruções utilizem o equipamento. As regras locais podem impor limites relativamente à idade do operador do equipamento.
c) Nunca utilize a máquina, quando estiverem outras pessoas, sobretudo crianças, ou animais nas redondezas.
d) O utilizador desta ferramenta é responsável pelos acidentes ou pelas situações de perigo que afectem outras pessoas ou os bens destas.

Preparação

a) Ao cortar a relva, use sempre calçado forte e calças compridas. Não utilize este equipamento descalço ou com calçado aberto.
b) Inspeccione cuidadosamente a área onde vai usar o corta-relva e remova todos os objectos que possam ser

lançados pelo mesmo;

c) Antes de usar o corta-relva, verifique sempre as lâminas, os parafusos destas e os elementos de corte para se certificar de que estes não estão gastos ou danificados. Substitua os conjuntos de lâminas e de parafusos que estejam gastos ou danificados para que o corta-relva funcione bem.

Funcionamento

a) Utilize este equipamento apenas durante o dia ou com uma boa luz artificial.

b) Sempre que possível, evite utilizar o corta-relva sobre relva molhada.

c) Ao trabalhar em superfícies inclinadas certifique-se de que adopta uma posição estável.

d) Caminhe, não corra;

e) Ao usar máquinas com rodas, o corte de relva em terrenos inclinados deve ser feito ao longo da face do terreno e nunca para cima e para baixo;

f) Ao trabalhar em locais inclinados, tenha muito cuidado ao mudar de direcção.

g) Não proceda a um corte excessivo da relva em locais inclinados.

h) Tenha muito cuidado ao virar ou ao puxar o equipamento na sua direcção.

i) Pare as lâminas se tiver de inclinar o equipamento para

transporte ao atravessar superfícies sem relva e sempre que precisar de transportar o corta-relva de e para a área onde pretende utilizar o equipamento.

j) Nunca utilize este equipamento caso as suas guardas ou mecanismos de segurança estejam defeituosos ou em falta como, por exemplo, se os deflectores e/ou os apanha relva não estiverem colocados no devido lugar.

k) Ligue o motor seguindo as instruções e com os pés afastados das lâminas;

I) Não incline o equipamento ao ligar o motor, excepto se for necessário fazê-lo para proceder ao arranque do mesmo. Neste caso, não incline o equipamento mais do que o absolutamente necessário e levante apenas a parte mais afastada do operador.

m) Não coloque as mãos ou os pés próximo ou por baixo das peças rotativas. No caso dos corta-relvas rotativos, mantenha-se sempre afastado da abertura de descarga.

n) Não toque na lâmina antes do dispositivo de desactivação desta ter sido removido. Aguarde até as lâminas pararem completamente

o) Não efetue o arranque do cortador de relva quando

estiver de pé em frente da abertura de descarga.

p) Não desloque esta trituradora quando a mesma estiver em funcionamento.

q) Efetue a paragem do cortador de relva e remova o dispositivo de desativação. Certifique-se de que todas as peças móveis ficaram completamente imobilizadas.

- sempre que se afastar do corta-relva;

- antes de tentar eliminar a causa de qualquer encravamento;

- antes de verificar, limpar ou realizar qualquer trabalho no corta-relva;

- após bater num objecto estranho; Inspeccione o equipamento para ver se existem danos e repare se necessário.

Se o dispositivo começar a vibrar de forma anómala (verifique imediatamente).

- Verifique se existem danos;

- Substitua ou repare as peças danificadas;

- Verifique se existem peças que estejam desapertadas e aperte-as.

Manutenção e armazenamento

a) Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza de que o equipamento está em condições de ser utilizado de forma segura;

b) Verifique regularmente o apanha relva para ver se este está desgastado ou apresenta alguma deterioração.

c) Substitua as peças que estejam desgastadas ou danificadas. Utilize apenas peças de substituição e acessórios originais.

d) Tenha cuidado ao ajustar a máquina de forma evitar que os dedos fiquem presos entre as lâminas em movimento e as peças fixas da máquina.

e) Permita sempre que a máquina arrefeça antes de a armazenar.

f) Quando efetuar a manutenção das lâminas tenha em atenção que, mesmo que a alimentação esteja desligada, as lâminas podem mover-se.

Avisos de segurança para a bateria

a) Não desmonte, abra ou corte as células da bateria.

b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais condutores.

Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos

metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.

c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa.
d) Não exponha a bateria ao choque eléctrico.
e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico.

f) Procure imediatamente aconselhamento médico se ingerir uma célula ou bateria.

g) Mantenha a bateria limpa e seca.

h)Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.

instruções e utilize o procedimento de carga correcto.

j) Não mantenha a bateria a carregar quando não for utilizada.

k) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo.

I) A bateria regista o seu melhor desempenho quando é utilizada a uma temperatura ambiente normal (20°C ± 5°C).

m)Ao eliminar as baterias, mantenha as baterias com diferentes sistemas electroquímicos separadas umas das outras.

n) Recarregue apenas com o carregador especificado pela WORX. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento. Um carregador adequado para um determinado tipo de bateria pode provocar risco de incêndio quando é utilizado com outra bateria.

o) Não utilize uma bateria que não se encontra concebida

para a utilização com o equipamento.

p) Mantenha a bateria fora do alcance das crianças.
q)Preserve as informações originais do produto para futura referência.
r) Retire a bateria do equipamento quando não estiver em utilização.
s) Elimine-a de forma adequada..
t) Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num dispositivo.
u) Não remova a bateria da respetiva embalagem original até ser necessário para utilização.
v) Observe as marcas de sinal positivo (+) e sinal negativo (−) na bateria e assegure a utilização correta.

SÍMBOLOS

	Leia o manual de instruções antes de usar este equipamento
	Mantenha as outras pessoas afastadas.
	Cuidado com as lâminas. Estas continuam a rodar após desligar o motor - Remova o dispositivo de desactivação antes de qualquer operação de manutenção.
	Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.
	Bateria de iões de lítio Este produto foi marcado com um símbolo relacionado com a “recolha separada” de todos os conjuntos de baterias e o conjunto de bateria. Será reciclada ou desmantelada para reduzir o impacto no meio ambiente. Os conjuntos de baterias podem ser perigosos para o meio ambiente e para a saúde humana, uma vez que contêm substâncias perigosas.
	Não queimar
	As baterias poderão entrar no ciclo hídrico caso sejam descartadas indevidamente, o que pode representar perigo para o ecossistema. Não elimine as baterias usadas como resíduos municipais não separados.

	Usar luvas de proteção
	Remova o conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparação ou manutenção.
	A lâmina continua a funcionar após ter desligado o corta-relva. Aguarde até todos os componentes do corta-relva pararem completamente antes de tocar nos mesmos.
	Remova a chave

1. CHAVE DE SEGURANÇA

2. ALÇA DA FIANÇA

3. CLIPE DE CABO

4. ALÇA SUPERIOR

5. ALÇA INFERIOR

6. INDICADOR DE ENERGIA DA BATERIA

7. TAMPA DO GRUPO DE BATERIA

8. BOTÃO DE AJUSTE DA ALTURA DE CORTE

9. ALÇA DE TRANSPORTE

10. BOTÃO DA ALÇA, INFERIOR

11. ABA DE SEGURANÇA

12. SACO PARA COLETA DE GRAMA

13. ALÇA DE SACO

14. INDICADOR DE SACO DE GRAMA

15. BOTÃO DA ALÇA, SUPERIOR

16. INSERÇÃO DE MULCHING

17. GRUPO DE BATERIA (VEJA FIG. E) *

18. PARAFUSO DA LÂMINA (VEJA FIG. N1)

19. LÂMINA (VEJA FIG. N1)

20. MOSTRADOR DE CORTE INTELIGENTE

* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

Posições de altura de corte	7
Capacidade de coleta de grama	45L
Tipo de Bateria lões de lítio /
Modelo da bateria WA3553 (4.0Ah) /
Modelo do carregador	WA3883	/
Classificação do carregador	Entrada:100-240V~50-60HzSaída 1:20V=2.0A***Saída 2: 20 V=2.0 A***	/
Tempo de carregamento (aprox.)Grupo de bateria:2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs)	0.5 hr1 hr1 hr2 hrs	/
Peso da máquina	15.2kg	13.9kg

** Tensão medida sem carga de trabalho. A tensão inicial da bateria atinge no máximo 20 volts. A tensão nominal é de 18 volts.
*** A saída 1 e 2 do carregador significa duas portas com a mesma tensão e corrente de saída.

DADOS TÉCNICOS

Tipo WG743E, WG743E.9 (740-789 - designação de aparelho mecânico, representativo de Corta-relva sem fios da)

	WG743E WG743E.9
Voltagem 40V Max (2x20V Max) **
Sem velocidade de carga	2800 / 3000 spm
Diâmetro da plataforma	43cm
Diâmetro de corte 40cm
Diâmetro da roda dianteira	190mm
Diâmetro da roda traseira	200mm
Altura de corte 20mm-80mm

ACESSÓRIOS

	WG743E	WG743E.9
Grupo de bateria (WA3553)	2	/
Carregador (WA3883)	1	/
Saco para coleta de grama	1
Inserção de mulching	1
Clipe de cabo	2
Botão da alça	4

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

INFORMAÇÃO DE RUÍDOZGOMOTUL

Pressão de som avaliada L	_wA =75 dB(A
K_pA 3 dB (A)
Potência de som avaliada L	_wA =89.3 dB(A)
K_wA	3 dB(A)
Use proteção de ouvidos.

INFORMAÇÃO DE VIBRA- ÇÃO

Vibração característica ponderada	a_h < 2.5 m/s^2
Instabilidade K = 1.5 m/s^2

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização:

O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições. A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados. Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho.

Como minimizar o seu risco de. Utilize SEMPRE formões, brocas e lâminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável). Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Planeie o seu horário de trabalho de forma a distribuir a

utilização de ferramentas de alta vibração ao longo de vários dias.

INSTRUÇÃO DE OPERAÇÃO

NOTA : Leia o manual de instruções antes de operar esta máquina .

Uso pretendido

Este produto destina-se a cortar relva doméstica.

MONTAGEM E FUNCIONAMENTO

AÇÃO FIGURA
MONTAGEM
Montagem do guidãoNOTA: Escolha um dos dois orifícios na alça inferior para a altura da alça desejada.	Ver Figura A1, A2, A3, A4, A5
Montagem do saco de coleta de grama	Ver Figura B1, B2, B3, B4
Montagem do saco de coleta de grama no cortador de gramaNOTA: Retire a inserção de mulching do cortador de grama antes de colocar o saco de coleta de grama.NOTA: Pressione o saco de coleta de grama levemente para garantir que ele esteja completamente instalado.	Ver Figura C1, C2, C3
Verificando a condição de carga da bateriaNOTA: A D1 aplica-se apenas à bateria com luz indicadora da bateria.	Ver Figura D1
Carregando o grupo de bateriaNOTA:As baterias são enviadas sem carga. Cada bateria deve estar totalmente carregada antes do primeiro corte.Sempre carregue totalmente as duas baterias ao mesmo tempo. Mais detalhes podem ser encontrados no manual do carregador.	Ver Figura D2
Montagem/remoção da bateriaNOTA:•Esta máquina funcionará apenas quando duas baterias estiverem instaladas. Por favor, sempre use duas baterias com a mesma capacidade e carregue totalmente as duas baterias.•Quando você usa duas baterias com energia diferente, a máquina funciona apenas com o denominador comum inferior.	Ver Figura E
OPERAÇÃO

Indicador de carga da bateria na máquinaVeja detalhes na parte STATUS DABATERIAIMPORTANTEQuando apenas uma luz está acesa, pelo menos uma bateria está quase descarregada e precisa ser carregada, mesmo que o cortador de grama ainda possa cortar a grama.Continuar operando o cortador de grama com a bateria nesta condição descarregada pode reduzir a vida útil e o desempenho da bateria.Quando nenhuma luz estiver acesa, pelo menos uma bateria não está totalmente instalada ou a bateria pode estar com defeito. Verifique novamente se as baterias estão totalmente encaixadas na posição.

Ver Figura F

Iniciando e Parando	Ver Figura G1, G2
Selector de modo de funcionamentoMODO ECODefina o Intellicut Dial para o modo ECO ao cortar a grama em condições diárias, removendo aproximadamente 2.5 cm de grama por vez.MODO TURBOColoque o Intellicut Dial no modo POWER ao cortar grama densa ou coberta de vegetação.	Ver Figura H1,H2
Ajustando a altura de corte Ver Figura I
Indicador de enchimento de saco de gramaStatus vazio: aba flutua (a)	Ver Figura J1
Status cheio: aba cai (b)
Remoção/esvaziamento do saco de coleta de gramaAVISO! Sempre verifique a aba de segurança e feche a saída de descarga antes de usar. Nunca levante a aba de segurança quando o cortador de grama estiver sendo usado sem o saco de coleta de grama.	Ver Figura J2
Instalando a Inserção de Mulching	Ver Figura K
ArmazenamentoAviso: Sempre remova a bateria e a chave de segurança quando estiver invertido.	Ver Figura L1, L2

LEDS DE ESTADO DA BATERIA (Veja figura F)

Antes de iniciar ou depois da utilização, prima o botão ao lado da luz indicadora de energia na máquina para verificar a capacidade da bateria. Durante o funcionamento, a capacidade da bateria será indicada automaticamente pelo indicador de energia da bateria. O indicador deteta e exibe constantemente a condição da bateria como apresentado abaixo. Para a máquina com conjuntos de duas baterias com diferentes potências, a luz indicadora de energia exibe a condição da bateria com menos capacidade.

Estado do indicador de alimentação da bateria	Estado da bateria
Cinco luzes verdes ( ) estão acesas.	As duas baterias estão num estado totalmente carregado.
Duas ou três ou quatro luzes verdes estão acesas.	As suas baterias têm carga remanescente.Quanto mais luzes estiverem acesas, mais capacidade tem a bateria.
Apenas uma luz verde ( ) está acesa.	Pelo menos uma bateria está gasta e necessita de ser carregada.

Nenhuma luz está acesa.	Pelo menos uma bateria não está totalmente instalada ou a bateria está com defeito.
Apenas uma liz está intermitente duas vezes por ciclo.	Pelo menos uma bateria está descarregada em excesso (por favor, consulte o estado de carga da bateria), por favor, recarregue as duas baterias de uma vez só antes de utilizar novamente ou de proceder ao armazenamento.
Apenas uma luz está intermitente três vezes por ciclo.	Pelo menos uma bateria está quente, aguarde que arrefeçam antes de iniciar novamente.
Apenas uma luz está intermitente quatro vezes por ciclo.	A máquina está sobrecarregada.Aumente a altura de corte ou empurre lentamente.

SUGESTÕES PARA CORTE DA RELVA

NOTA: INSPECCIONE SEMPRE A ÁREA ONDE O CORTA-RELVA VAI SER USADO E REMOVA TODAS AS PEDRAS, PAUS, FIOS, OSSOS E OUTROS DETRITOS QUE POSSAM SER PROJECTADOS PELA LÂMINA EM MOVIMENTO.

1. O corte de relva em terrenos inclinados deve ser feito ao longo da face do terreno e nunca para cima e para baixo. Ao trabalhar em locais inclinados, tenha muito cuidado ao mudar de direcção. Não proceda a um corte excessivo da relva em locais inclinados. Mantenha sempre uma posição estável.
2. Solte a alça da fiança para desligar o cortador quando cruzar qualquer área de cascalho (pedras podem ser atiradas pela lâmina).
3. Defina uma altura de corte máxima para zonas em que o terreno é mais acidentado ou quando a relva estiver muito grande. Se tentar cortar muita relva de uma só vez

poderá fazer com que o disjuntor pare o que por sua vez faz parar o corta-relva.

1. Se usar um saco para recolha da relva cortada durante a estação de crescimento rápido, a relva pode bloquear a abertura de descarga. Solte a alça da fiança para desligar o cortador e remova a chave de segurança. Remova o saco de recolha da relva e sacuda-o pegando no mesmo pela extremidade. Limpe também qualquer relva acumulada ou detritos existentes em redor da abertura de descarga. Reponha o saco de recolha da relva.
2. Se o cortador de grama começar a vibrar de forma anormal, solte a alça da fiança para desligar o cortador e remova a chave de segurança. Determine imediatamente a causa do problema. A existência de vibração é sinal de problemas. Não use o corta-relva até ter efectuado uma cuidadosa verificação do mesmo.
3. SEMPRE LIBERTE A ALÇA DE FIANÇA PARA DESLIGAR O CORTADOR DE GRAMA E REMOVER A CHAVE DE SEGURANÇA AO DEIXAR A MÁQUINA INESQUECÍVEL MESMO POR UM CURTO PERÍODO DE TEMPO.

ÁREA DE CORTE

A área de corte pode ser afetada por diversos fatores, tais como a altura de corte, a humidade da relva, o comprimento e a densidade da relva. Além disso, efetuar o arranque e a paragem do cortador de relva demasiadas vezes durante o seu funcionamento reduz a área de corte. A tabela abaixo fornece as áreas de corte em potencial com base em condições específicas de corte.

Altura de corte	Recomendar tamanho do lote (máximo)
Cortando 8cm a 6cm	Com 2*20V/4.0Ah baterias
	até 500m ^2*

1) Recomendamos que corte a sua relva mais frequentemente, caminhe a um passo normal e que não efetue o arranque/ paragem do cortador de relva demasiadas vezes durante o seu funcionamento.
2) Para um melhor desempenho, certifique-se de que utiliza dois conjuntos de baterias totalmente carregadas simultaneamente e que corte sempre 1/3 ou menos da altura da relva.
3) Caminhe lentamente quando cortar relva comprida, de modo a obter um corte mais eficiente e a descarregar apropriadamente a relva cortada.
4) Evite cortar relva molhada, pois esta ficará colada à parte inferior da base e a relva cortada não pode ser recolhida ou descarregada apropriadamente.
5) Uma altura de corte superior deve ser aplicada a relva fresca ou espessa e, desse modo, a duração da bateria será prolongada.

MANUTENÇÃO

AVISO: Pare o corta-relva e remova a chave de segurança antes de remover o saco da relva.

NOTA: Para assegurar um serviço longo e fiável, execute regularmente os seguintes procedimentos de manutenção. Verifique se detecta defeitos óbvios, tais como uma lâmina solta, deslocada ou danificada, acessórios soltos e componentes gastos ou danificados. Verifique se as coberturas e protecções estão todas livres de danos e correctamente ligados ao corta-relva. Leve a cabo quaisquer manutenções ou reparações necessárias, antes de utilizar o corta-relva. Se o corta-relva falhar, apesar da manutenção regular, queira ligar para a nossa linha de ajuda ao cliente, para obter aconselhamento.

AFIAR A LÂMINA

MANTENHA A LÂMINA AFIADA PARA UM MELHOR DESEMPENHO POR PARTE DO CORTA-RELVA.

USE PROTECÇÃO OCULAR AO REMOVER, AFIAR E INSTALAR A LÂMINA. CERTIFIQUESE DE QUE A CHAVE DE SEGURANÇA FOI REMOVIDA.

Geralmente, e em condições normais de segurança, é suficiente afiar a lâmina duas vezes durante a época de corte da relva. A areia faz com que a lâmina perca o fio rapidamente. Se o seu relvado tiver um solo arenoso, pode ser necessário afiar a lâmina mais vezes. SUBSTITUA IMEDIATAMENTE A LÂMINA SE ESTA ESTIVER AMOLGADA OU DANIFICADA.

AO AFIAR A LÂMINA:

1. Certifique-se de que esta se mantém equilibrada.
2. Afie a lâmina mantendo o ângulo de corte original.
3. Afie as arestas de corte de ambos os lados da lâmina e sempre em quantidades iguais de ambos os lados.

NOTA:

1. Certifique-se de que o cortador de relva está desligado e remova a chave.
2. Coloque o cortador de relva no modo de armazenamento na vertical.

PARA AFIAR A LÂMINA EM V (Veja figura. M1)

1. Certifique-se de que a alça da fiança esteja liberada, a lâmina tenha parada e a chave de segurança removida antes de remover a lâmina.
2. Remova a lâmina do corta-relva. Consulte as instruções para remoção e instalação da lâmina.
3. Fixe a lâmina M1-1 em v M1-2.
4. Use óculos de protecção e tenha cuidado para não se cortar.
5. Com cuidado, afie as arestas da lâmina uma lima fina M1-3 ou com uma pedra de amolar.
6. Verifique se a lâmina se mantém calibrada. Consulte as instruções para calibrar a lâmina.
7. Substitua a lâmina no corta-relva e fixe-a correctamente. Consulte as instruções em baixo.

CALIBRAR A LÂMINA (Veja figura.M2)

Verifique a calibração da lâmina colocando o orifício central da lâmina M2-1 sobre um prego ou parafuso M2-2 e fixa horizontalmente em M2-3. Se ambas as extremidades da lamina rodarem para baixo, afie essa parte da mesma. A lâmina está correctamente calibrada quando nenhuma das extremidades cai.

MANUTENÇÃO DA LÂMINA (Veja figura N1, N2)

Substitua a lâmina metálica após 50 horas de utilização ou 2 anos, conforme o período que for atingido primeiro e independentemente da condição da lâmina. Siga estes procedimentos para remover e substituir a lâmina: Para remover a lâmina irá precisar de luvas de jardinagem (não fornecidas) e de uma chave de porcas (não incluída). Segure na lâmina (19) e desaperte o respectivo parafuso (18) no sentido contrário ao dos ponteiros do relógio usando uma chave de porcas e de seguida remova a lâmina e a ventoinha.

Para voltar a montar, comece por posicionar a lâmina (19) com as arestas de corte viradas para o chão. Depois, aperte a porca da lâmina (18).

ARMAZENAMENTO (Veja figura L1, L2)

Pare o corta-relva e remova sempre a chave de segurança. Limpe muito bem o exterior do corta-relva com uma escova macia e com um pano. Não utilize água, solventes ou produtos para polir. Remova toda a relva e detritos, especialmente das ranhuras de ventilação.

Vire o corta-relva de lado e limpe a zona da lâmina. Se a relva cortada ficar presa de forma compacta na zona da lâmina, remova-a com um objecto de madeira ou de plástico.

Guarde o corta-relva num local seco. Não coloque outros objectos por cima do corta-relva. Para auxiliar o armazenamento, solte o botão da pega e dobre a pega superior conforme indicado figura L1 & L2.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despos- itados com o lixo doméstico. Se existirem instalações

■ adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

RESOLUÇÃO DE PROBLEMAS

Problemas Acção	de correção
1. O cortador de grama não funciona quando a alça de fiança está ativada.	A. Verifique se a chave de segurança foi instalada e se está totalmente assente e se o botão no compartimento de interruptores está a ser completamente premido.B. Solte a alça da fiança para desligar o cortador. Retire a chave de segurança, vire o cortador e verifique se a lâmina está livre para girar.Se não estiver livre, returne a um técnico autorizado. A lâmina deve girar livremente.C. A bateria foi completamente carregada? Insira a ficha do carregador e aguarde que a luz verde acenda.
2. O motor pára durante o corte.	A. Solte a alça da fiança para desligar o cortador. Retire a chave de segurança, vire o cortador e verifique se a lâmina está livre para girar.Se não estiver livre, returne a um técnico autorizado. A lâmina deve girar livremente.B. Eleve a altura de corte das rodas para a posição mais elevada e ligue o cortador.C. A bateria foi completamente carregada? Insira a ficha do carregador e aguarde que a luz verde acenda.D. Evite sobrecarregar o cortador. Diminua a velocidade de corte ou eleve a altura de corte. Ou ambos.
3. O motor pára durante o corte ou não corta toda a relva.	A. A bateria foi completamente carregada? Insira a ficha do carregador e aguarde que a luz verde acenda.B. Solte a alça da fiança para desligar o cortador. Retire a chave de segurança. Vire o cortador de grama e verifique: Lâmina para nitidez - Mantenha a lâmina afiada. Calha de convés e descarga para entupimento.C. O ajuste de altura das rodas poderá ser demasiado baixo para as condições da relva. Eleve a altura de corte.
4. É excessivamente difícil empurrar o cortador.	A. Eleve a altura de corte para reduzir o efeito de arrastamento da estrutura na relva. Verifique se todas as rodas giram livremente.
5. O cortador emite ruído e vibração anormais.	A.Solte a alça da fiança para desligar o cortador. Retire a chave de segurança. Gire o cortador de grama e verifique a lâmina para garantir que não tenha sido dobrada ou danificada. Se a lâmina estiver danificada, substitua por uma lâmina de substituição. Se a parte inferior do convés estiver danificada, returne o cortador de grama a um centro de serviço autorizado.B.Se não houver danos visíveis na lâmina e o cortador de grama ainda vibrar: Solte a alça da fiança para desligar o cortador, remova a chave de segurança e remova a lâmina. Gire a lâmina 180 graus e aperte novamente. Se o cortador de grama ainda vibrar, returne o cortador de grama a um centro de serviço autorizado.
6. Os LED do carregador não acendem.	A. Verifique se a ficha está ligada.B. Volte a ligar o carregador.
7. O LED do carregador da bateria não muda para verde.	A. É necessário realizar o diagnóstico da bateria. Levar ao centro de assistência autorizado.
8. O cortador não aspira aparas com o saco.	A. Remova a placa de mulch quando colocar nos sacos.B.Calha entupida. Solte a alça da fiança para desligar o cortador.Retire a chave de segurança. Calha clara de aparas de grama.C. Demasiada erva cortada. Eleve a altura de corte das rodas para diminuir o comprimento do corte.D. Saco cheio. Esvazie o saco com maior frequência.
9. Quando realiza mulching, os cortes estão visíveis.	A. Corte excessivo de relva. Eleve a altura de corte das rodas para diminuir o comprimento do corte. Não corte mais de 1/3 do comprimento total.B. Verifique se a lâmina está afiada. Mantenha sempre a lâmina afiada.
10. Tempo de funcionamento baixo ou diminuído após demasiadas utilizações.	A. Devolva ao local de Assistência Autorizada – pode necessitar de uma bateria nova.
11. O LED do carregador da bateria pisca a vermelho e a bateria não pode ser carregada.	A. A bateria sobreaquece após uso contínuo. Remova a bateria do carregador e deixe-a arrefecer até 42°C ou menos.

DECLARAÇÃO DE CONFORMIDADE

Nós,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

declaramos que o produto,

Descrição Corta-relva sem fios da WORX

789 - designação de aparelho mecânico, representativo de Corta-relva sem fios da)

Função corte de relva

cumpre as seguintes Directivas,

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC rectificada em 2005/88/EC

2000/14/EC rectificada em 2005/88/EC:

- Processo de Avaliação de Conformidade segundo

Annex VI

- Nível de Volume de Som Medido 89.3 dB(A)

- Nível de Volume de Som Garantido 92dB(A)

Organismo notificado envolvido

Nome: Intertek Testing & Certification Ltd (organismo notificado 0359)

Normas em conformidade com,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2

Pessoa autorizada a compilar o ficheiro técnico,

Nome: Marcel Filz

Endereço: Positec Germany GmbH, Grüner

Weg 10, 50825 Cologne, Germany

A# C€

2019/11/14

Allen Ding
