WG743E - Rasenmäher WORX - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Rasenmäher
Modell	WG743E / WG743E.9
Nennspannung	40 V Max (2 × 20 V)
Leerlaufdrehzahl	2800 / 3000 U/min
Schnittdurchmesser	40 cm
Gehäusedurchmesser	43 cm
Schnitthöhe	20 - 80 mm (7 Positionen)
Fassungsvermögen des Fangkorbs	45 L
Batterietyp	Lithium-Ionen (Li-Ion)
Batteriemodell	WA3553 (4.0 Ah)
Ladegerätmodell	WA3883 (Doppelanschluss)
Ladezeit (4.0 Ah)	1 Std. (1 Akku) / 2 Std. (2 Akkus)
Gewicht	15.2 kg (WG743E) / 13.9 kg (WG743E.9)
Vorderraddurchmesser	190 mm
Hinterraddurchmesser	200 mm
Schalldruckpegel	75 dB(A)
Schallleistungspegel	89.3 dB(A)
Vibration (ah)	< 2,5 m/s²
Schnittmodi	Eco (ECO) und Schnell (POWER)
Füllstandsanzeige des Fangkorbs	Ja (Anzeigeklappe)
Mulchen	Ja (Mulcheinsatz inklusive)
Sicherheit	Sicherheitsschlüssel, Sicherheitsverriegelung
Klappbarer Griff	Ja
Verwendungszweck	Mähen von Hausrasen

Häufig gestellte Fragen - WG743E WORX

Wie starte ich den Rasenmäher WG743E?

Stellen Sie sicher, dass der Sicherheitsschlüssel eingesteckt ist und beide Akkus eingesetzt sind. Halten Sie den Entriegelungsknopf gedrückt, drücken Sie dann den Auslöser am Griff, um zu starten. Lassen Sie den Auslöser los, um zu stoppen.

Wie lange hält der Akku?

Mit zwei vollgeladenen 4.0 Ah Akkus kann die Laufzeit bis zu 500 m² Rasen bei maximaler Schnitthöhe (8 cm bis 6 cm) betragen. Die Laufzeit variiert je nach Graszustand, Schnitthöhe und Geschwindigkeit.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den Schnitthöheneinstellknopf an der Seite des Rasenmähers. Drehen Sie ihn, um eine der 7 Positionen zwischen 20 mm und 80 mm auszuwählen.

Kann ich den Mäher bei nassem Gras verwenden?

Es wird davon abgeraten, nasses Gras zu mähen, da es unter dem Mäher kleben und den Fangkorb verstopfen kann. Zudem erhöht nasses Gras die Rutschgefahr und mindert die Schnittqualität.

Wie installiere ich den Grasfangkorb?

Entfernen Sie zuerst den Mulcheinsatz, falls vorhanden. Hängen Sie den Korb am Mäher ein, indem Sie ihn leicht drücken, bis er einrastet. Stellen Sie sicher, dass die Sicherheitsklappe geschlossen ist, wenn Sie ohne Korb arbeiten.

Was tun, wenn der Mäher ungewöhnlich vibriert?

Stoppen Sie sofort den Mäher und entfernen Sie den Sicherheitsschlüssel. Überprüfen Sie das Messer auf Beschädigungen oder Unwucht. Wenn das Messer verbogen ist, ersetzen Sie es. Ist es intakt, drehen Sie es um 180° und ziehen Sie es fest. Wenn die Vibration anhält, wenden Sie sich an eine autorisierte Werkstatt.

Wie schärfe ich das Mähmesser?

Entfernen Sie den Sicherheitsschlüssel, nehmen Sie das Messer ab und spannen Sie es in einen Schraubstock. Verwenden Sie eine Feile und beachten Sie den ursprünglichen Schnittwinkel. Feilen Sie auch das andere Ende und entfernen Sie gleichmäßig Material. Überprüfen Sie die Balance, indem Sie das Messer an seinem Zentrum aufhängen: Wenn eine Seite abfällt, feilen Sie diese.

Wie lade ich die Akkus?

Schließen Sie das Ladegerät WA3883 an eine Steckdose an. Setzen Sie jeden Akku in einen Anschluss des Ladegeräts. Die Anzeigen leuchten auf: rot für Laden, grün für fertig. Die Ladezeit beträgt 1 Stunde für einen einzelnen 4.0 Ah Akku und 2 Stunden für zwei Akkus.

Was tun, wenn die Anzeige des Ladegeräts nicht leuchtet?

Überprüfen Sie, ob das Ladegerät richtig eingesteckt ist. Versuchen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, ist das Ladegerät möglicherweise defekt und muss ersetzt werden.

Wie lagere ich den Mäher?

Entfernen Sie den Sicherheitsschlüssel und die Akkus. Reinigen Sie das Gerät mit einer weichen Bürste (kein Wasser). Um Platz zu sparen, drücken Sie die Griffknöpfe und klappen Sie den oberen Griff um. Lagern Sie es an einem trockenen und frostfreien Ort.

BEDIENUNGSANLEITUNG WG743E WORX

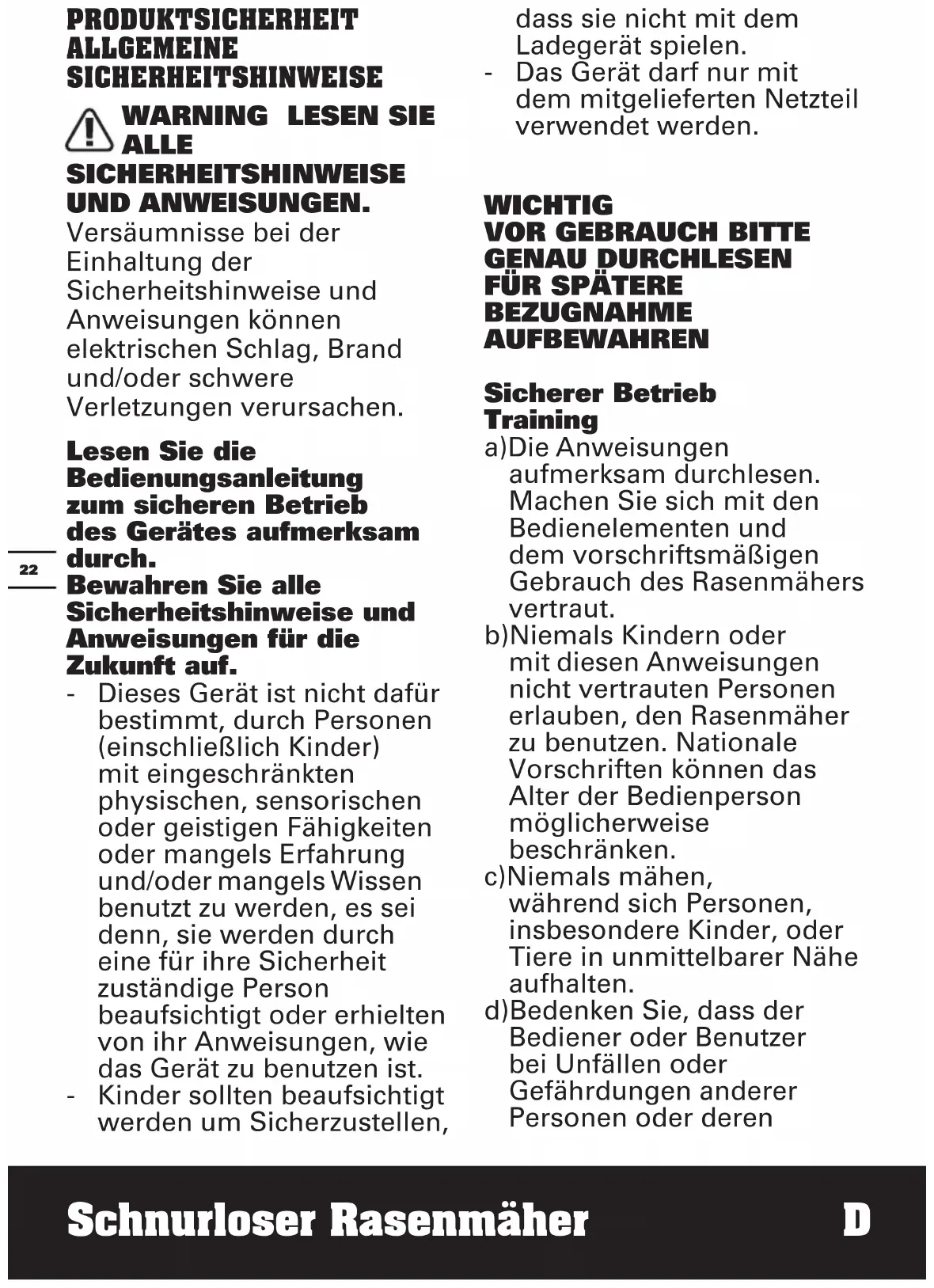

PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE

SICHERHEITSHINWEISE UND ANWEISUNGEN.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden um Sicherzustellen,

dass sie nicht mit dem Ladegerät spielen.

- Das Gerät darf nur mit dem mitgelieferten Netzteil verwendet werden.

WICHTIG VOR GEBRAUCH BITTE GENAU DURCHLESEN FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN

Sicherer Betrieb Training

a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschriftsmäßigen Gebrauch des Rasenmähers vertraut.
b) Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, den Rasenmäher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglicherweise beschränken.
c) Niemals mähen, während sich Personen, insbesondere Kinder, oder Tiere in unmittelbarer Nähe aufhalten.
d) Bedenken Sie, dass der Bediener oder Benutzer bei Unfällen oder Gefährdungen anderer Personen oder deren

Eigentum die Verantwortung trägt!

Vorbereitung

a) Tragen Sie beim Mähen stets festes Schuhwerk und eine lange Hose. Den Rasenmäher nicht barfuß oder mit offenen Sandalen benutzen.
b) Inspizieren Sie die Gegend, in der die Ausrüstung eingesetzt werden soll, gründlich und entfernen Sie alle Objekte, die durch die Maschine aufgeschleudert werden könnten.
c) Vor der Benutzung immer durch Augenschein prüfen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden. Tauschen Sie beschädigte und unleserliche Etiketten aus.

Betrieb

a) Nur bei Tageslicht oder gutem künstlichen Licht mähen.
b) Nach Möglichkeit nicht in nassem Gras arbeiten.
c) Auf schrägen Flächen stets auf sicheren Tritt achten.
d) Gehen Sie; rennen Sie niemals mit dem Gerät;
e) Mähen Sie bei

Rotormaschinen mit Rädern Abhänge niemals auf hinaus oder hinab, sondern immer seitlich am Hang entlang;

f) Beim Richtungswechsel an Abhängen äußerst vorsichtig sein.
g) Keine besonders steilen Abhänge mähen.
h) Beim Rückwärtsgehen oder Ziehen des Rasenmähers äußerst vorsichtig sein.
i) Die Messer müssen stehen, wenn der Rasenmäher für den Transport gekippt werden muss, wenn nicht mit Gras bepflanzte Flächen überquert werden und beim Transport vom und zu dem zu mähenden Bereich.
j) Den Rasenmäher auf keinen Fall mit defekten Schutzvorrichtungen oder Schutzblechen, oder ohne ordnungsgemäß montierte Sicherheitseinrichtungen wie z. B. Prallbleche und/oder Grasfangvorrichtung betreiben.
k) Den Motor wie in den Anweisungen beschrieben starten und dabei darauf achten, dass die Füße ausreichend weit von den Messern entfernt sind.
I) Den Rasenmäher beim Starten des Motors nicht kippen, es sei denn, es ist für das Anlaufen erforderlich. In diesem Fall nur so weit wie nötig und nur auf der Bediener

abgewandten Seite kippen.
m)Hände und Füße nicht in die Nähe oder unter rotierende Teile bringen. Bei Rotormäher die Austragsöffnung unbedingt freihalten.
n) Sie dürfen die Klingen nicht berühren, bevor die Sperrvorrichtung entfernt worden ist und die Klingen vollständig zum Stillstand gekommen sind;
o) Starten Sie den Rasenmäher nicht, wenn Sie vor der Auslassöffnung stehen.
p) Transportieren Sie den Rasenmäher nicht, wenn die Stromquelle eingeschaltet ist.
q) Stoppen Sie den Rasenmäher und entfernen Sie die Deaktivierungsvorrichtung. Stellen Sie sicher, dass die beweglichen Teile zum vollständigen Stillstand gekommen sind.
- Sie die Maschine unbeaufsichtigt lassen,
- Sie ein Hindernis wegräumen,
- Sie die Maschine überprüfen, säubern oder an der Maschine arbeiten,
- nach der Kollision mit einem Fremdkörper. Den Rasenmäher auf Beschädigungen untersuchen und wenn notwendig instand setzen lassen

Falls der Rasenmäher plötzlich ungewöhnlich stark zu vibrieren beginnt (sofort prüfen)

– Auf Schädenhininspizieren.
– Beschädigte Teile austauschen oder reparieren.
- Lose Teile überprüfen und festziehen.

Wartung und aufbewahrung

a) Den Festsitz aller Schrauben, Muttern und Bolzen sicherstellen, um zu gewährleisten, dass sich der Rasenmäher in einem betriebssicheren Zustand befindet;
b) Den Grasfangkorb regelmäßig auf Abnutzung überprüfen;
c) Abgenutzte oder beschädigte Teile sicherheitshalber auswechseln. Nur echte Ersatz- und Zubehörteile benutzen.
d) Achten Sie bei der Einstellung des Gerätes darauf, dass Ihre Finger nicht zwischen dem beweglichen Messer und feststehenden Teilen eingeklemmt werden.
e) Lassen Sie den Rasenmäher stets auskühlen, bevor Sie ihn einlagern.
f) Beim Warten der Messer denken Sie daran, dass sich die Klingen noch immer

bewegen lassen, auch wenn die Stromquelle schon ausgeschaltet ist.

Sicherheit hinweise für Akkupack

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.

b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei

Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.

d) Akkupack nicht mechanischen Stößen aussetzen.

e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.

f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.

g) Akkupack sauber und trocken halten.

h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.

j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen.

k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig,

die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.

I) Akkupacks funktionieren bei normaler Zimmertemperatur (20 °C ± 5 °C) am besten.

m)Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden.

n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.

Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.

o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

p) Akkupacks von Kindern fernhalten. q) Die originalen Produktunterlagen zum

späteren Nachschlagen aufbewahren.

r) Den Akku bei Nichtverwendung aus dem Gerät nehmen.

s) Ordnungsgemäß entsorgen.

t) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts.

u) Nehmen Sie das Akkupack nicht aus der Originalverpackung, bis es verwendet werden soll.

v) Beachten Sie die Plus (+) und Minus (−) Markierungen auf dem Akku und stellen Sie die korrekte Anwendung sicher.

SYMBOLE

	Lesen Sie die Bedienungsanleitung aufmerksam durch und stellen Sie sicher
	Halten Sie einen Sicherheitsabstand zu Unbeteiligten ein.
	Vorsicht scharfe Schneidblätter. Schneidblätter haben einen Nachlauf, nachdem die Maschine ausgeschaltet ist - Trennen Sie vor einer Wartung.
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.
	Lithium-lonen-Akku: Dieses Produkt wurde mit einem Symbol markiert, das sich auf die 'gesonderte Sammlung' aller Akkupacks und Akkus bezieht. Es wird anschließend recycelt oder demontiert, um die Beeinträchtigung der Umwelt zu verringern. Akkupacks können die Umwelt und menschliche Gesundheit beeinträchtigen, da diese schädliche Substanzen enthalten.
	Nicht verbrennen
	Batterien können bei falscher Entsorgung in der Wasserkreislauf gelangen und das Ökosystem bedrohen. Entsorgen Sie alte Batterien nicht im unsortierten Haushaltsabfall.

1. SICHERHEITSSCHLÜSSEL

2. HENKEL

3. KABELSCHELLE

4. OBERER GRIFF

5. UNTERER GRIFF

6. ANZEIGE DER BATTERIELADUNG

7. AKKUFACHABDECKUNG

8. EINSTELLKNOPF FÜR DIE SCHNITTHÖHE

9. TRAGEGRIFF

10. GRIFFKNOPF, UNTEN

11. SICHERHEITSKLAPPE

12. GRASFANGSACK

13. SACKGRIFF

14. GRASSACK-ANZEIGE

15. GRIFFKNOPF, OBEN

16. MULCHEINSATZ

17. AKKUPACK (SIEHE ABB. E) *

18. MESSERBOLZEN (SIEHE ABB. N1)

19. MESSER (SIEHE ABB. N1)

20. INTELLICUT-WAHLSCHALTER

* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WG743E, WG743E.9 (740-789 - Bezeichnung der Maschine, repräsentiert die Schnurloser Rasenmäher)

	WG743E WG743E.9
Spannung 40V Max.(2x20VMax.)**
Leerlaufdrehzahl 2800 / 3000 spm
Aufsatzdurchmesser 43cm
Schnittdurchmesser 40cm
Vorderraddurchmesser	190mm
Hinterraddurchmesser	200mm

Schnitthöhe 20mm-80mm
Schnitthöhenpositionen	7
Grasfangkapazität 45L
Akkutyp Lithium-Ionen /
Akku Modell WA3553 (4.0Ah) /
Ladegerät Modell	WA3883	/
Ladegerät Nennwert	Eingang:100-240V~50/60HzAusgang 1: 20 V---, 2.0 A***Ausgang 2: 20 V---, 2.0 A***	/
Ladezeit (ca.)Akkupack2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs)	0.5 hr1 hr1 hr2 hrs	/
Maschinengewicht	15.2kg	13.9kg

** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.
*** Ladegerät-Ausgang 1 und Ausgang 2 bedeuten zwei Anschlüsse mit gleicher Ausgangsspannung und gleichem Ausgangsstrom.

ZUBEHÖRTEILE

	WG743E	WG743E.9
Akkupack (WA3553)	2	/
Ladegerät (WA3883)	1	/
Grasfangsack	1
Mulcheinsatz	1
Kabelschelle	2
Griffknopf	4

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere

Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L	_wA = 75dB(A)
K_pA	3dB (A)
Gewichtete Schallleistung L	_wA = 89.3dB(A)
K_wA	3 dB (A)

Tragen Sie einen Gehörschutz.

INFORMATIONEN ÜBER VIBRATIONEN

Typischer gewichteter Vibrationswert

ah <2.5 m/s2

Unsicherheit K = 1.5 m/s2

WARNING: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden.

Der Pflege- und Wartungszustand des Werkzeugs.

Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand.

Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör.

Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen.

Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich).

Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren.

Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

BEDIENUNGSANLEITUNG

HINWEIS: : Lesen Sie die Bedienungsanleitung, bevor Sie diese Maschine in Betrieb nehmen.

Verwendungszweck

Dieses Produkt ist zum Rasenmähen in Haushalten bestimmt.

MONTAGE UND BEDIENUNG

MASSNAHME	ABBIL-DUNG
MONTAGE
Lenker montierenHINWEIS: Wählen Sie eines der beiden Löcher im unteren Griff für die gewünschte Griffhöhe.	Siehe Abb.A1, A2, A3,A4, A5
Zusammenbau des Grasfangsacks	Siehe Abb.B1, B2, B3,B4

WARNING: Sie sollten die tatsächlichen

	Anbringen des Grasfangsacks am RasenmäherHINWEIS:Nehmen Sie den Mulcheinsatz aus dem Rasenmäher, bevor Sie den Grasfangsack anbringen.HINWEIS:Drücken Sie den Grasfangsack leicht herunter, um sicherzustellen, dass er vollständig installiert ist.	Siehe Abb.C1, C2, C3
	Überwachen Sie den Ladezustand des AkkusHINWEIS:Abb. D1 gilt nur für den Akkupack mit Akkuanzeige.	Siehe Abb.D1
	Aufladen des AkkupacksHINWEIS:Die Akkus werden ungeladen geliefert. Vor dem ersten Mähen muss jeder Akku vollständig aufgeladen werden. Laden Sie die beiden Akkus immer gleichzeitig vollständig auf. Weitere Informationen finden Sie im Handbuch des Ladegeräts.	Siehe Abb.D2
30	Akku einsetzen/herausnehmenHINWEIS:•Diese Maschine läuft nur, wenn 2 Akkus installiert sind. Bitte verwenden Sie immer zwei Akkus mit der gleichen Kapazität und laden Sie die beiden Akkus vollständig auf.•Wenn Sie zwei Akkus mit unterschiedlicher Leistung verwenden, läuft die Maschine nur bis zum unteren gemeinsamen Nenner.	Siehe Abb. E
	BETRIEB

Anzeige der Batterieladung an der MaschineEinzelheiten finden Sie im Abschnitt BATTERY STATUSWICHTIGWenn nur ein Licht leuchtet, ist mindestens ein Akku fast leer und muss aufgeladen werden, obwohl der Rasenmäher möglicherweise noch mähen kann. Wenn Sie Ihren Rasenmäher in diesem entladenen Zustand mit Akku weiter betreiben, kann dies die Lebensdauer und Leistung Ihres Akkus beeinträchtigen. Wenn kein Licht leuchtet, ist mindestens ein Akku nicht vollständig installiert oder der Akku ist möglicherweise defekt. Überprüfen Sie, ob die Akkus richtig eingesetzt sind.	Siehe Abb. F
Starten & Stoppen	Siehe Abb. G1, G2
Auswählen des Betriebsmodus ECO-ModusWenn Sie unter alltäglichen Bedingungen mähen, stellen Sie den Intellicut Dial auf den ECO-Modus und entfernen Sie jeweils ca. 1 Zoll Gras.TURBO-ModusWenn Sie dichtes oder überwachsenes Gras schneiden, stellen Sie den Intellicut Dial auf den POWER-Modus.	Siehe Abb. H1,H2
Schnitthöhe einstellen Siehe Abb. I
Grassack-Anzeige Leerstatus: Klappe schwebt(a)Vollständiger Status: Klappe fällt herunter (b)	Siehe Abb. J1
Grasfangsack entnehmen/entleerenHINWEIS! ÜberprüfenSie vor dem Gebrauch immer, ob die Sicherheitsklappe die Auslassöffnung dicht verschließen kann. Heben Sie niemals die Sicherheitsklappe an, wenn der Rasenmäher ohne den montierten Gras-Beutel verwendet wird.	Siehe Abb.J2
Mulcheinsatz installieren	Siehe Abb.K
LagerungWarnung: Entfernen Sie immer den Akku und den Sicherheitsschlüssel, wenn Sie das Gerät umdrehen.	Siehe Abb.L1, L2

STATUSANZEIGEN DER BATTERIE (Siehe Abb. F)

Betätigen Sie vor Beginn oder nach Beendigung der Nutzung die Taste auf dem Gerät neben der Strom-Signalleuchte, um die Batteriekapazität zu überprüfen. Während des Betriebs wird die Batteriekapazität automatisch auf der Ladezustandsanzeige der Batterie angezeigt.

Die Anzeige überprüft die Batterie durchgehend und zeigt den Batteriezustand wie folgt an.

Bei einem Gerät mit 2 Batteriepacks mit unterschiedlichem Ladezustand zeigt die Ladezustandsanzeige der Batterie den Zustand der Batterie mit dem jeweils niedrigeren Ladezustand an.

Status der Akku-Ladestandanzeige	Batterieladezustand
Fünf grüne LEDs (☐☐☐☐) leuchten.	Beide Akkussind vollständigaufgeladen.

Zwei, drei oder vier grüne LEDs leuchten.	Die beiden Akkus haben eine Restladung. Je mehr LEDs leuchten, desto höher ist die Akkukapazität.
Es leuchtet nur eine grüne LED	Mindestens ein Akku ist leer und muss aufgeladen werden.
Es leuchtet keine LED.	Mindestens ein Akku ist nicht vollständig installiert oder defekt.
Pro Zyklus blinkt nur eine LED zweimal.	Mindestens ein Akku ist tiefentladen (siehe Ladestatus der Batterie); bitte laden Sie die beiden Akkus auf, bevor Sie diese erneut nutzen oder lagern.
Pro Zyklus blinkt nur eine LED dreimal.	Mindestens ein Akku ist heiß gelaufen; warten Sie vor der Nutzung, bis dieser abgekühlt ist.
Pro Zyklus blinkt nur eine LED viermal.	Die Maschine ist überlastet. Heben Sie die Schnitthöhe an oder schieben Sie langsam.

TIPPS FÜR DAS MÄHEN

HINWEIS: INSPIZIEREN SIE IMMER DIE GEGEND, IN WELCHER DER RASENMÄHER GENUTZT WERDEN SOLL. ENTFERNEN SIE ALLE STEINE, STÖCKE, DRÄHTE, KNOCHEN UND ANDEREN SCHUTT, DER DURCH DIE ROTIERENDEN KLINGEN HOCH GESCHLEUDERT WERDEN KÖNNTE.

1. Mähen Sie seitwärts an Abhängen entlang und niemals hoch oder runter. Seien Sie besonders vorsichtig, wenn Sie auf Abhängen die Richtung ändern. Mähen Sie nicht übermäßig auf steilen Hängen. Bewahren Sie immer eine gute Standfestigkeit.
2. Lassen Sie Henkel los, um den Mäher auszuschalten, wenn Sie eine Kiesfläche

überqueren (Steine können vom Messer geworfen werden).

1. Stellen Sie den Rasenmäher auf die höchste Schnittstufe, wenn Sie unebenen Boden oder hohes Unkraut mähen. Ein Entfernen von zu viel Gras auf einmal kann zum Schnellschluss des Schutzschalters führen. Das stoppt den Rasenmäher.
2. Falls ein Gras-Beutel während der Zeit raschen Wachstums benutzt wird, kann es sein, dass das Gras die Entleerungs-Öffnung verstopft. Lassen Sie Henkel los, um den Rasenmäher auszuschalten, und ziehen Sie den Sicherheitsschlüssel ab. Entfernen Sie den Gras-Beutel und schütteln Sie das Gras runter ins hintere Ende des Beutels. Reinigen Sie auch alles Gras oder jeden Schutt, der sich rund um die Entleerungs-Öffnung festgesetzt haben mag. Ersetzen Sie den Gras-Beutel.
3. Wenn der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren, lassen Sie Henkel los, um den Rasenmäher auszuschalten, und ziehen Sie den Sicherheitsschlüssel ab. Entfernen Sie dann den Sicherheitsschlüssel. Suchen Sie sofort nach der Ursache. Vibration ist ein Zeichen für Probleme. Bedienen Sie den Rasenmäher nicht, bis eine Wartungsprüfung durchgeführt worden ist.
4. LASSEN SIE HENKEL IMMER WIEDER LOS, UM RASENMÄHER AUSZUSCHALTEN UND DEN SICHERHEITSSCHLÜSSEL ZU ENTFERNEN, WENN SIE IHN FÜR KURZE ZEIT UNBEAUFSICHTIGT LASSEN.

SCHNEIDEBEREICH

Der Schneidebereich kann durch mehrere Faktoren beeinträchtigt werden, beispielsweise durch die Schnitthöhe, die Feuchtigkeit des Rasens, die Graslänge und -dichte. Außerdem wird durch zu häufiges Starten und Anhalten des Rasenmähers im laufenden Betrieb der Schneidebereich verkleinert.

Die folgende Tabelle enthält die möglichen Schnittbereiche basierend auf bestimmten

Schnittbedingungen.

Schnitthöhe	EmpfehlenLosgröße(maximal)
8cm bis 6cm abschneiden	Mit 2 * 20V / 4.0Ah Akkus
	bis zu 500m^2 *

* Beim gleichzeitigen Betrieb mit 2 vollständig geladenen Akkus

TIPPS:

1) Es empfiehlt sich, dass Sie Ihren Rasen häufiger mähen, mit normaler Geschwindigkeit laufen, und den Mäher während des Betriebs nicht zu oft starten bzw. anhalten.
2) Um optimale Leistungen zu erreichen, stellen Sie sicher, dass zwei vollständig geladene Akkupacks gleichzeitig genutzt und stets 1/3 oder weniger der Grashöhe geschnitten werden.
3)Gehen Sie beim Mähen von langem Gras langsam, damit das Schneiden effektiver durchgeführt und das Schnittgut ordnungsgemäß ausgeworfen werden kann.
4) Vermeiden Sie das Schneiden von nassem Gras; anderenfalls wird dieses auf der Unterseite des Mähwerks haften und Schnittgut kann nicht gesammelt bzw. ordnungsgemäß ausgeworfen werden.
5) Bei frischem oder dickem Gras sollte eine höhere Schnitthöhe eingesetzt werden, die zudem die Lebensdauer der Batterie verlängert.

WARTUNG

! WARNING: Stoppen Sie den Rasenmäher und ziehen Sie den Sicherheitsschlüssel ab, bevor Sie den Grasbeutel entfernen.

HINWEIS: Folgende Wartungsarbeiten sind regelmäßig auszuführen, um den zuverlässigen und sicheren Betrieb zu gewährleisten. Den Rasenmäher auf offensichtliche Defekte wie z. B. ein lockeres, verstelltes oder beschädigtes Messer,

lose Befestigungs- oder Zubehörteile und verschlissene oder beschädigte Komponenten. Die Abdeckungen und Schutzbleche müssen in einwandfreiem Zustand und richtig angebracht sein. Vor dem Betrieb des Rasenmähers die notwendigen Wartungs- und Reparaturarbeiten durchführen. Sollte der Rasenmäher trotz regelmäßiger Wartung ausfallen, Bitte rufen Sie den Kundendienst für eine Beratung an.

SCHÄRFEN DER KLINGE

HALTEN SIE DIE KLINGE FÜR EINE OPTIMALE MÄH-LEISTUNG SCHARF.

TRAGEN SIE ORDENTLICHEN AUGENSCHUTZ BEIM ENTFERNEN, SCHÄRFEN UND EINSETZEN DER KLINGE. GEHEN SIE SICHER, DASS DER SICHERHEITSSCHLÜSSEL ENTFERNT IST. Es ist unter normalen Umständen normalerweise ausreichend, die Klinge zweimal in der Mäh-Saison zu schärfen. Sand sorgt dafür, dass die Klinge rasch stumpf wird. Falls Ihr Rasen auf sandiger Erde wächst, dann ist es notwendig, öfter zu schärfen.

ERSETZEN SIE EINE VERBOGENE ODER BESCHÄDIGTE KLINGE SOFORT!

BEIM SCHÄRFEN DER KLINGE:

1. Gehen Sie sicher, dass die Klinge ausbalanciert bleibt.
2. Schärfen Sei die Klinge am originalen Schnittwinkel.
3. Schärfen Sie die Schnittkanten an beiden Enden der Klinge und entfernen Sie von beiden Enden gleich viel Material. HINWEIS:
4. Stellen Sie sicher, dass der Mäher ausgeschaltet ist, und entfernen Sie den Schlüssel.
5. Bringen Sie den Mäher in die senkrechte Lagerstellung.

DAS SCHÄRFEN EINER KLINGE IN EINEM SCHRAUBSTOCK (Siehe Abb..M1)

1. Vergewissern Sie sich, dass der Henkel freigegeben ist, das Messer angehalten und der Sicherheitsschlüssel abgezogen wurde, bevor Sie das Messer abziehen.
2. Nehmen Sie die Klinge aus dem

Rasenmäher. Lesen Sie die Anweisungen für das Herausnehmen und Anbringen der Klinge.

1. Sichern Sie die Klinge M1-1 in einem Schraubstock M1-2..
2. Tragen Sie eine Schutzbrille und passen Sie auf, dass Sie sich nicht selbst schneiden.
3. Feilen Sie die Schneidekanten der Klinge sorgfältig mit einer feinen Feile M1-3 oder einem Schleifstein.
4. Überprüfen Sie die Balance der Klinge. Lesen Sie die Anweisungen für das Ausbalancieren der Klinge.
5. Ersetzen Sie die Klinge auf dem Rasenmäher und befestigen Sie diese sicher. Schauen Sie sich die nachstehenden Hinweise an.

AUSBALANCIEREN DER KLINGE (Siehe Abb. M2)

Überprüfen Sie die Balance der Klinge dadurch, dass Sie das zentrale Loch in der Klinge M2-1 auf einen Nagel oder Schraubenzieher-Schaft M2-2 platzieren, der horizontal im Schraubstock M2-3 eingeklemmt ist. Wenn eines der beiden Enden der Klinge nach unten hin rotiert, müssen Sie dieses Ende weiter feilen. Die Klinge ist ordentlich ausbalanciert, wenn keines der beiden Enden nach unten hängt.

KLINGEN WARTEN (Siehe Abb. N1, N2)

Erneuern Sie - unabhängig vom Zustand - Ihre Metallklinge, sobald Sie 50 Stunden mit Ihr gemäht haben oder spätestens nach 2 Jahren. Je nachdem, was früher eintritt. Folgen Sie diesen Arbeitsschritten, um Ihre Klinge herauszunehmen und zu ersetzen. Sie brauchen dafür Gartenhandschuhe (nicht mitgeliefert) und einen Gabelschlüssel (nicht mitgeliefert), um die Klinge herauszunehmen. Halten Sie die Klinge (19) fest und lösen Sie die Klingenschraube (18) mit einem Schraubenschlüssel. Nehmen Sie dann die Klinge ab.

Zum Zusammenbau setzen Sie die Klinge (19) mit den Schneidflächen zum Boden hin an. N, danach ziehen Sie den Bolzen (18) fest.

AUFBEWAHRUNG (Siehe Abb. L1, L2)

Stoppen Sie den Mäher, ziehen Sie

grundsätzlich den Sicherheitsschlüssel ab. Das Äußere des Rasenmähers gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Anhaftendes Gras und Schmutz entfernen, insbesondere von den Lüftungsschlitzen.

Den Rasenmäher auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut im Messerbereich mit einem Holz- oder Plastikstück entfernen.

Den Rasenmäher an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen.

Um die Lagerung zu erleichtern, lösen Sie den Zusatzhandgriff und klappen Sie den oberen Griff wie in Abb. L1 & L2dargestellt ein.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

STÖRUNGSBEHEBUNG

Problem Abhilfemaßnahme
1. Der Rasenmäher läuft nicht, wenn der Henkel aktiviert ist.	A. Überprüfen Sie diesen, um zu gewährleisten, dass der Sicherheitsschlüssel installiert wurde, vollständig eingesetzt ist und die Taste am Schaltergehäuse vollständig gedrückt wurde.B. Lassen Sie den Henkel los, um den Rasenmäher auszuschalten.Entfernen Sie den Sicherheitsschlüssel, drehen Sie den Rasenmäher um und prüfen Sie, ob Messer sich frei drehen kann. Wenn es nicht frei drehen kann, bringen Sie es zu einem autorisierten Kundendienst. Messer soll sich frei drehen.C. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleuchtet.
2. Der Motor blockiert beim Mähen.	A. Lassen Sie den Henkel los, um den Rasenmäher auszuschalten.Entfernen Sie den Sicherheitsschlüssel, drehen Sie den Rasenmäher um und prüfen Sie, ob Messer sich frei drehen kann. Wenn es nicht frei drehen kann, bringen Sie es zu einem autorisierten Kundendienst. Messer soll sich frei drehen.B. Stellen Sie die Schnitthöhe der Räder auf die höchste Position ein, und starten Sie den Rasenmäher.C. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleuchtet.D. Vermeiden Sie eine Überlastung des Rasenmähers. Vermeiden Sie eine Überlastung des Rasenmähers. Verlangsamen Sie die Schnittgeschwindigkeit, oder heben Sie die Schnitthöhe an. Oder beides.
3. Der Rasenmäher läuft, aber die Schneidleistung ist unbefriedigend, oder nicht den gesamten Rasen schneidet.	A. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleuchtet.B. Lassen Sie den Henkel los, um den Rasenmäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel. Wenden Sie den Rasenmäher und überprüfen Sie: Messer für Schärfe - Halten Sie Messer scharf. Deck und Auswurfschacht für Verstopfung.C. Die Radhöheneinstellung ist möglicherweise zu niedrig für den Rasen. Heben Sie die Schnitthöhe an.
4. Der Rasenmäher lässt sich nur schwer schieben.	A. Vergrößern Sie die Schnitthöhe, um den Widerstand durch das Gras zu verringern. Überprüfen Sie, ob sich die Räder frei drehen lassen.
5. Der Rasenmäher ist ungewöhnlich laut und vibriert.	A.Lassen Sie den Henkel los, um den Rasenmäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel. Drehen Sie den Rasenmäher auf die Seite und prüfen Sie, ob das Messer verbogen oder beschädigt ist. Wenn Messer beschädigt ist, ersetzen Sie es durch ein Ersatzmesser. Wenn die Unterseite des Decks beschädigt ist, bringen Sie den Rasenmäher zu einem autorisierten Servicecenter.B. Wenn das Messer keine sichtbaren Schäden aufweist und der Rasenmäher weiterhin vibriert: Lassen Sie Henkel los, um den Mäher auszuschalten, ziehen Sie den Sicherheitsschlüssel ab und entfernen Sie Messer. Drehen Sie das Messer um 180 Grad und ziehen es wieder fest. Wenn der Rasenmäher immer noch vibriert, bringen Sie es zu einem autorisierten Servicecenter.
6. Ladestatus-LEDs leuchten nicht.	A. Steckverbindung prüfen.B. Tauschen Sie das Ladegerät aus.
7. Die LED des Akku-Ladegeräts schaltet nicht auf grün um.	A. Der Akku muss untersucht werden. Bringen Sie diesen zu einem autorisierten Servicezentrum.
8. Geschnittenes Gras wird vom Rasenmäher nicht im Beutel aufgesammelt.	A. Nehmen Sie bei Nutzung des Auffangkorbs die Mulchplatte heraus.B. Rutsche verstopft. Lassen Sie den Henkel los, um den Rasenmäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel. Rutsche von Grasschnitt reinigen.C. Zu viel gemähtes Gras. Heben Sie die Schnitthöhe der Räder an, um die abgeschnittene Länge zu verkürzen.D. Der Behälter ist voll. Leeren Sie den Behälter öfter.
9. Beim Mulchen sind Ablagerungen erkennbar.	A. Es wird zu viel Gras abgeschnitten. Heben Sie die Schnitthöhe der Räder an, um die abgeschnittene Länge zu verkürzen. Schneiden Sie nicht mehr als 1/3 der Gesamtlänge.B. Prüfen Sie das Messer auf dessen Schärfe. Halten Sie das Messer stets gut geschärft.
10. Niedrige oder verringerte Laufzeit nach zahlreichen Anwendungen.	A. Bringen Sie das Gerät in ein autorisiertes Servicezentrum - eventuell ist ein neuer Akku erforderlich.
11. Die LED des Akkuladegeräts blinkt rot und der Akku kann nicht aufgeladen werden.	A. Der Akku überhitzt nach dauerhafter Nutzung. Entnehmen Sie den Akku aus dem Ladegerät und lassen Sie diesen auf 42 °C oder weniger abkühlen.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Erklären Hiermit, Dass Unser Produkt

Beschreibung WORX Schnurloser Rasenmäher

Typ WG743E, WG743E.9 (740-789 -

Bezeichnung der Maschine, repräsentiert die

Schnurloser Rasenmäher)

Funktion Grasschnitt

den Bestimmungen der folgenden Richtlinien entspricht,

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC geändert durch by 2005/88/EC

2000/14/EC geändert durch 2005/88/EC:

-Konformitätsbewertungsverfahren nach

Anhang VI

- Gemessene Schallleistung 89.3 dB(A)

- Garantierte Schallleistung 92 dB(A)

Zertifizierungsstelle

Name: Intertek Testing & Certification Ltd (cuerpo notificado 0359)

Zur Kompilierung der technischen Datei ermächtigte Person,

Name: Marcel Filz

Anschrift: Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2019/11/14

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd

Adresse: Positec Germany GmbH, Grüner Weg 10,

Gebruik ALTIJD scherpe beitels, boren en messen.

Adresa: Positec Germany GmbH, Grüner Weg

Typ WG743E, WG743E.9 (740-
