| Typ produktu | Akumulatorowa kosiarka do trawy |
| Model | WG743E / WG743E.9 |
| Napięcie znamionowe | 40 V Max (2 × 20 V) |
| Prędkość obrotowa bez obciążenia | 2800 / 3000 obr/min |
| Średnica koszenia | 40 cm |
| Średnica obudowy | 43 cm |
| Wysokość koszenia | 20 - 80 mm (7 pozycji) |
| Pojemność kosza na trawę | 45 L |
| Typ baterii | Litowo-jonowa (Li-Ion) |
| Model baterii | WA3553 (4.0 Ah) |
| Model ładowarki | WA3883 (podwójne gniazdo) |
| Czas ładowania (4.0 Ah) | 1 h (1 bateria) / 2 h (2 baterie) |
| Waga | 15.2 kg (WG743E) / 13.9 kg (WG743E.9) |
| Średnica kół przednich | 190 mm |
| Średnica kół tylnych | 200 mm |
| Poziom ciśnienia akustycznego | 75 dB(A) |
| Poziom mocy akustycznej | 89.3 dB(A) |
| Wibracje (ah) | < 2.5 m/s² |
| Tryby koszenia | Eko (ECO) i Szybki (POWER) |
| Wskaźnik napełnienia kosza | Tak (wskaźnik na klapie) |
| Mulczowanie | Tak (wkładka do mulczowania w zestawie) |
| Bezpieczeństwo | Klucz bezpieczeństwa, blokada bezpieczeństwa |
| Składany uchwyt | Tak |
| Przeznaczenie | Koszenie trawników domowych |
Często zadawane pytania - WG743E WORX
Pytania użytkowników dotyczące WG743E WORX
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kosiarka do trawy w formacie PDF za darmo! Znajdź swoją instrukcję WG743E - WORX i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WG743E marki WORX.

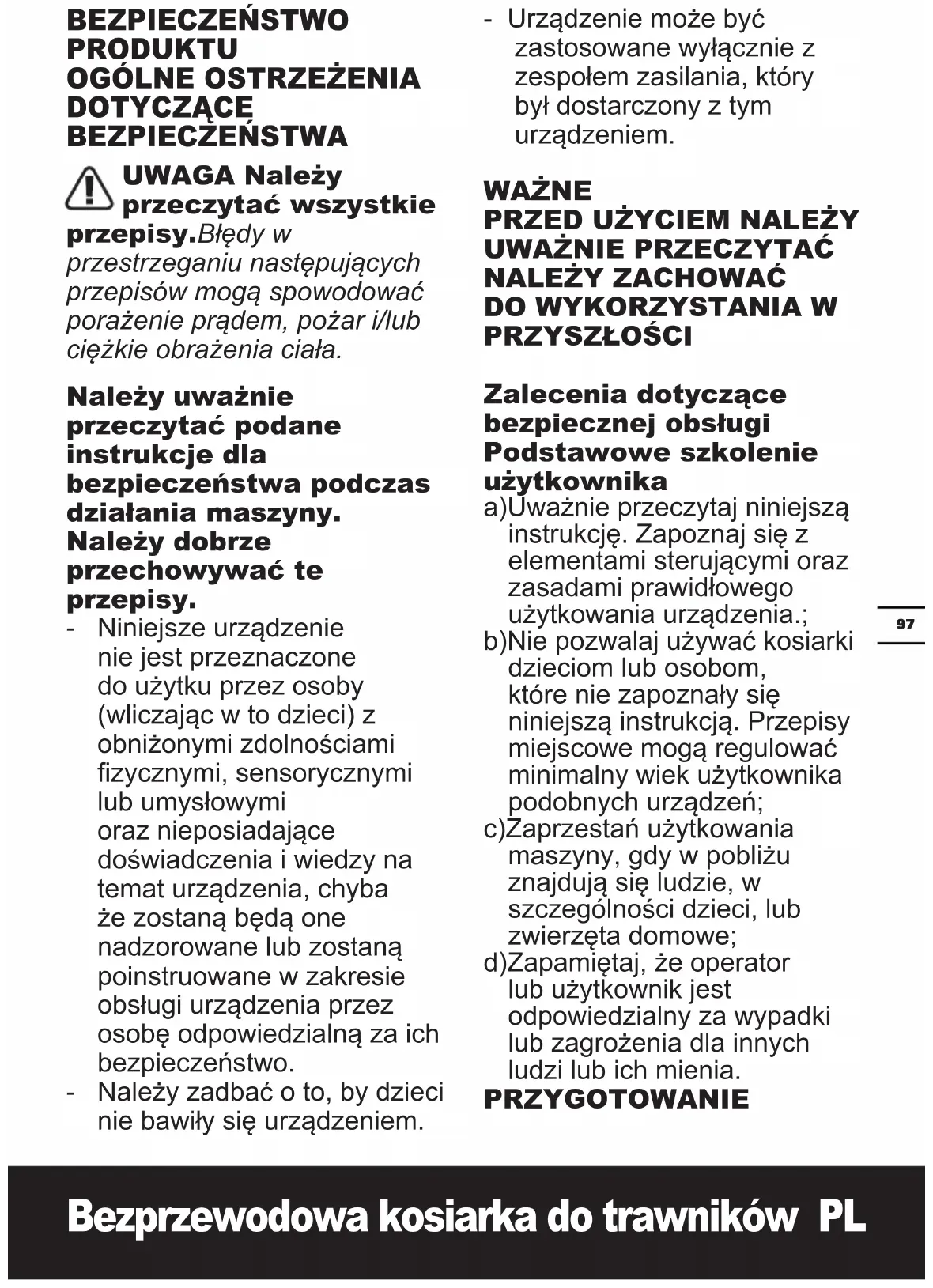

INSTRUKCJA OBSŁUGI WG743E WORX
UWAGA Należy przeczytać wszystkie
przepisy.Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy uważnie przeczytać podane instrukcje dla bezpieczeństwa podczas działania maszyny. Należy dobrze przechowywać te przepisy.
- Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (wliczając w to dzieci) z obniżonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi oraz nieposiadające doświadczenia i wiedzy na temat urządzenia, chyba że zostaną będą one nadzorowane lub zostaną poinstruowane w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
- Należy zadbać o to, by dzieci nie bawiły się urządzeniem.
- Urządzenie może być zastosowane wyłącznie z zespołem zasilania, który był dostarczony z tym urządzeniem.
WAŻNE PRZED UŻYCIEM NALEŻY UWAŻNIE PRZECZYTAĆ NALEŻY ZACHOWAĆ DO WYKORZYSTANIA W PRZYSZŁOŚCI
Zalecenia dotyczące bezpiecznej obsługi Podstawowe szkolenie użytkownika
a)Uważnie przeczytaj niniejszą instrukcję. Zapoznaj się z elementami sterującymi oraz zasadami prawidłowego użytkowania urządzenia.;
b) Nie pozwalaj używać kosiarki dzieciom lub osobom, które nie zapoznały się niniejszą instrukcją. Przepisy miejscowe mogą regulować minimalny wiek użytkownika podobnych urządzeń;
c)Zaprzestań użytkowania maszyny, gdy w pobliżu znajdują się ludzie, w szczególności dzieci, lub zwierzęta domowe;
d) Zapamiętaj, że operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla innych ludzi lub ich mienia.
PRZYGOTOWANIE
a) Podczas koszenia należy zawsze nosić odpowiednio zakryte obuwie i spodnie z długimi nogawkami. Nie wolno kosić będąc boso lub w sandałach z odkrytymi palcami;
b) Należy dokładnie sprawdzić teren, gdzie używane będzie urządzenie i usunąć wszystkie obiekty, które mogą być wyrzucane przez maszynę;
c) Przed uruchomieniem kosiarki należy zawsze sprawdzić, czy ostrza, śruby mocujące ostrza oraz zespół tnący nie uległy zużyciu lub uszkodzeniu. Wszystkie zużyte bądź uszkodzone ostrza i śruby należy wymieniać razem, aby zapewnić równomierną eksploatację tych elementów; Należy wymienić uszkodzone i nieczytelne etykiety.
DZIAŁANIE
a) Kosić należy wyłącznie w świetle dziennym lub przy dobrym oświetleniu sztucznym;
b) Należy w miarę możliwości unikać koszenia wilgotnej trawy;
c) Podczas koszenia na pochyłym terenie należy uważać, aby nie stracić równowagi;
d) Należy chodzić, nigdy nie należy biegać;
e) Podczas pracy z maszynami poruszającymi się na kołach, koszenie należy prowadzić w
poprzek stoków, nigdy w górę i w dół;
f) Podczas zmiany kierunku koszenia na terenie pochyłym należy zachować szczególną ostrożność;
g) Nie wolno kosić nadmiernie nachylonych stoków;
h) Podczas cofania lub przyciągania kosiarki do siebie należy zachować szczególną ostrożność;
i) W przypadku konieczności nachylenia kosiarki w celu jej przeniesienia lub przekroczenia podłoża innego niż trawa, a także podczas transportu kosiarki do miejsca pracy, należy wyłączyć urządzenie;
j) Nie wolno używać urządzenia z uszkodzonymi osłonami lub bez firmowych zabezpieczeń, np. owiewek kierunkowych i/ lub odbieraków ściętej trawy;
k) Silnik kosiarki należy uruchamiać zgodnie z instrukcją, odsuwając stopy od ostrza(-y);
I) Nie należy nachylać kosiarki podczas włączania silnika, poza sytuacją, gdy kosiarka musi zostać przechylona podczas uruchamiania. w takim przypadku, nie należy nachylać jej bardziej niż jest to absolutnie konieczne i unieść wyłącznie część z drugiej strony operatora;
m) Nie wolno zbliżać ani
wkładać rąk bądź stóp do/
pod części obrotowe kosiarki.
W przypadku kosiarek obrotowych należy zawsze zachowywać odpowiednią odległość od otworu wylotowego;
n) Nie wolno dotykać ostrzy, jeśli urządzenie jest podłączone do zasilania, a ostrza nie zostały całkowicie zatrzymane;
o) Nie należy uruchamiać kosiarki do trawników, stojąc przed wylotem skoszonej trawy.
p) Nie należy przenosić kosiarki do trawy, przy uruchomionym źródle zasilania.
q) Zatrzymaj kosiarkę do trawy i zdejmij urządzenie blokujące. Upewnij się, że zostały całkowicie zatrzymane wszystkie części ruchome.
– po pozostawieniu maszyny bez nadzoru,
– przed usunięciem blokady,
– przed przeglądem, czyszczeniem lub innymi pracami,
– po zderzeniu z twardym przedmiotem. Przed ponownym uruchomieniem i używaniem kosiarki do trawy, sprawdź maszynę pod kątem uszkodzeń gdy narzędzie ogrodowe zaczyna wibrować w nietypowy sposób (natychmiast zbadać tego przyczynę).
– sprawdź, czy nie ma uszkodzeń.
– wymień lub napraw wszelkie uszkodzone części.
– sprawdź i dokręć wszelkie poluzowane części.
Konserwacja i przechowywanie
a) Aby zachować dobry stan techniczny kosiarki i zapewnić bezpieczeństwo pracy, należy okresowo dokręcać wszystkie nakrętki i śruby;
b) Kosiarkę należy często poddawać przeglądowi pod kątem zużycia bądź pogorszenia stanu technicznego;
c) Dla bezpieczeństwa należy wymieniać zużyte lub uszkodzone części. Należy używać wyłącznie oryginalnych części zamiennych i akcesoriów.
d) Podczas regulacji kosiarki do trawy należy zachować ostrożność, aby zapobiec uchwyceniu palców pomiędzy ruchomymi nożami i stałymi częściami kosiarki do trawy.
e) Przed przechowywaniem należy zaczekać na ostygnięcie kosiarki do trawy.
f) Podczas obsługi noży należy uważać, ponieważ nawet przy wyłączonym źródle zasilania, może mogą się nadal poruszać.
INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU
AKUMULATORA
a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.
b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.
d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne.
e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skóra lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwróć się o pomoc medyczną.
f) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.
g) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.
h) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.
i) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.
j) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz.
k) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.
I) Ogniwa pomocnicze oraz moduł akumulatora osiągają największą wydajność podczas pracy w normalnej temperaturze pokojowej (20°C ± 5°C).
m) Podczas utylizacji akumulatorów należy oddzielić od siebie akumulatory o różnych systemach elektromechanicznych.
n) Akumulatory należy ładować tylko w ładowarkach, które poleci producent. Nie należy używać ładowarki innej niż dostarczonej wraz z narzędziem. Ładowarka odpowiednia dla jednego rodzaju akumulatorów może stworzyć ryzyko pożaru, gdy użyje się jej z innym rodzajem akumulatorów.
o) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.
p) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.
q) Zachowaj oryginalne instrukcje produktu do wglądu.
r) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa.
s) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami..
t) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów.
u) Nie wyjmuj baterii z oryginalnego opakowania do momentu zastosowania w urządzeniu.
v) Kieruj się poprawną biegunowością wyznaczoną za pomocą symboli plus (+) i minus (−) na baterii / akumulatorze.
SYMBOLE
 | Przed rozpoczęciem używania tej maszyny należy przeczytać instrukcje obsługi |
 | Należy zachować bezpieczną odległość o przechodniów. |
 | Należy uważać na ostrza. Po wyłączeniu silnika ostrza nadal obracają się- przed rozpoczęciem prac konserwacyjnych należy wyjąć mechanizm blokujący. |
 | Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego. |
 | Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje. |
 | Nie wrzucać do ognia |
 | Nieprawidłowo utylizowane baterie mogą dostać się do obiegu wodnego, co jest groźne dla ekosystemu. Nie wyrzucaj baterii wraz z niesortowanymi odpadami miejskimi. |
 | Należy zakładać okulary ochronne |
 | Wyjąć akumulator z gniazda przed dokonaniem jakiejkolwiek regulacji, serwisowania lub konserwacji.. |
 | Noże obracają się jeszcze przez jakiś czas po wyłączeniu silnika narzędzia ogrodowego i mogą spowodować obrażenia. Przed dotknięciem elementów maszyny należy odczekać do momentu ich całkowitego zatrzymania się. |
 | Wyjąć klucz |
| 1. KLUCZ BEZPIECZEŃSTWA |
| 2. UCHWYT KABŁĄKA |
| 3. ZACISK KABLOWY |
| 4. GÓRNY UCHWYT |
| 5. DOLNY UCHWYT |
| 6. WSKAŹNIK POZIOMU BATERII |
| 7. POKRYWA BATERII |
| 8. POKRĘTŁO REGULACJI WYSOKOŚCI KOSZENIA |
| 9. UCHWYT DO PRZENOSZENIA |
| 10. GAŁKA UCHWYTU, OPUŚĆ |
| 11. KLAPKA BEZPIECZEŃSTWA |
| 12. KOLEKCJA TORBA TRAWA |
| 13. UCHWYT DO TORBY |
| 14. WSKAŹNIK WORKA NA TRAWĘ |
| 15. GAŁKA UCHWYTU, GÓRNA |
| 16. WKŁADKA DO MULCZOWANIA |
| 17. AKUMULATOR (PATRZ RYSUNEK E) * |
| 18. ŚRUBA OSTRZA (PATRZ RYSUNEK N1) |
| 19. OSTRZE (PATRZ RYSUNEK N1) |
| 20. INTELIGENTNA TARCZA DO CIĘCIA |
* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.
DANE TECHNICZNE
Typ WG743E, WG743E.9 (740-789 - przeznaczenie maszyny, kosiarka do trawy z zasilaniem bateryjnym)
| WG743E WG743E.9 | |
| Woltaż 40V Max.(2x20V Max.)** | |
| Prędkość bez obciążenia | 2800 / 3000 spm |
| Średnica pokładu | 43cm |
| Średnica cięcia 40cm | |
| Średnica przedniego koła | 190mm |
| Średnica tylnego koła | 200mm |
| Wysokość koszenia | 20mm-80mm | |
| Pozycja wysokości koszenia | 7 | |
| Zdolność do zbierania trawy | 45L | |
| Rodzaj baterii Jon litowy / | ||
| Model akumulatorowy | WA3553 (4.0Ah) / | |
| Model ładowarki WA3883 / | ||
| Poziom ładowarki | Wpisz:100-240V~50-60HzWyjście 1: 20 V 2.0 A***Wyjście 2: 20 V 2.0 A*** | / |
| Czas ładowania (około)Akumulator:2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs) | 0.5 hr1 hr1 hr2 hrs | / |
| Masa maszyny | 15.2kg | 13.9kg |
** Napięcie można zmierzyć bez konieczności obciążenia pracą. Początkowe napięcie akumulatora wynosi maksymalnie 20 woltów. Napięcie nominalne wynosi 18 woltów.
*** Wyjście 1 ładowarki i wyjście 2 wskazują, że dwa porty mają takie samo napięcie wyjściowe i prąd..
AKCESORIA
| WG743E | WG743E.9 | |
| Akumulator (WA3553) | 2 | / |
| Ładowarka (WA3883) | 1 | / |
| Kolekcja torba trawa | 1 | |
| Wkładka do mulczowania | 1 | |
| Zacisk kablowy | 2 | |
| Gałka uchwytu | 4 | |
Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie
zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.
DANE DOTYCZĄCE HAŁASU
| Ważone ciśnienie akustyczne | L_wA = 75dB(A) |
| K_pA | 3 dB (A) |
| Ważona moc akustyczna | L_wA = 89.3 dB(A) |
| K_wA | 3 dB (A) |
Używać ochrony słuchu.
INFORMACJE DOTYCZACE DRGAŃ
| Typowa wibracja ważona | ah <2.5 m/s2 |
| Niepewność | K = 1.5 m/s2 |
OSTRZEŻENIE: Wartość emisji wibracji w ide rzeczywistego używania elektronarzędzia może żnić od zadeklarowanej, w zależności od sposobułania narzędzia w następujących przykładach i n sposobach używania narzędzia:
Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dług, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.
Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.
OSTRZEŻENIE: W szczególności, oszacowanie mu ekspozycji w rzeczywistych warunkachania powinno brać także pod uwagę wszystkie enty cyklu działania, takie jak czasy wyłączenia dzia i czas beczynności, ale nie rzeczywiście wywaną pracę. Może to znacznie zmniejszyć ekspozycji w całym okresie pracy.
Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dług, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne.
Należy zaplanować harmonogram pracy w celu
rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.
INSTRUKCJA OBSŁUGI
UWAGA: Przed uruchomieniem urządzenia przeczytaj instrukcję obsługi.
Możliwe użycie
Ten produkt służy do koszenia trawników w domu.
MONTAŻ I OBSŁUGA
| DZIAŁANIE RYSUNEK | |
| MONTA | |
| Uchwyt montażowyUWAGA: Wybierz jeden z dwóch otworów w dolnym uchwycie, aby osiągnąć żądaną wysokość uchwytu. | Patrz Rys.A1, A2, A3,A4, A5 |
| Montaż torby na trawę | Patrz Rys.B1, B2, B3,B4 |
| Zamontuj kosz na trawę w kosiarceUWAGA: Zdejmij wkładkę osłony z kosiarki przed zainstalowaniem kosza na trawę.UWAGA: Lekko dociśnij kosz na trawę, aby upewnić się, że jest on w pełni zainstalowany. | Patrz Rys.C1, C2, C3 |
| Sprawdź stan naładowania bateriiUWAGA: Rysunek D1 dotyczy tylko pakietów baterii ze wskaźnikami baterii. | Patrz Rys.D1 |
| Naładuj akumulatorUWAGA: Akumulator nie jest w pełni naładowany fabrycznie. Każdy akumulator musi być w pełni naładowany przed pierwszym koszeniem.Zawsze w pełni ładuj oba akumulatory jednocześnie. Więcej informacji znajduje się w instrukcji ładowarki. | Patrz Rys.D2 |
| Instalowanie / wyjmowanie bateriiUWAGA:•Urządzenie będzie działać tylko po zainstalowaniu 2 baterii. Zawsze używaj dwóch akumulatorów o tej samej pojemności i całkowicie naładuj oba akumulatory.•W przypadku używania dwóch akumulatorów z różnymi zasilaczami, urządzenie będzie działać tylko przy niższym wspólnym mianowniku. | Patrz Rys. E |
| DZIAŁANIE | |
| Wskaźnik poziomu baterii na maszynieZobacz szczegóły w części STAN BATERIIWAŻNYGdy świeci się tylko jedno światło, nawet jeśli kosiarka może nadal kosić, należy użyć co najmniej jednego akumulatora i należy go naładować. Obsługakosiarki, gdy akumulator jest rozładowany, może skrócić jego żywotność i obniżyć jego wydajność.Jeśli nie świecą żadne lampki, przynajmniej jedna bateria nie jest w pełni włóżona lub bateria może być wadliwa. Sprawdź dokładnie, czy bateria jest w pełni osadzona. | Patrz Rys. F |
| Uruchom & Zatrzymaj | Patrz Rys.G1, G2 |
| Wybieranie INTELIGENTNA TARCZA DO CIĘCIATRYB ECOPodczas przycinania w codziennych warunkach ustaw inteligentne pokrętło tnące w trybie ECO, aby usunąć około 1 cala trawy na raz. TRYB TURBOPodczas przycinania gęstej lub zarośniętej trawy ustaw inteligentne pokrętło tnące na tryb POWER. | Patrz Rys.H2 |
| Dostosuj wysokość koszenia Patrz | Rys. I |
| Wskaźnik napełnienia worka na trawęStan pusty: pływające klapy (a) | Patrz Rys.J1 |
| Stan kompletny: opadają klapy (b) | |
| Wyjmij / opróżnij worek na trawęOstrzeżenie! Przed użyciem sprawdź, czy drzwi bezpieczeństwa zamykają odpływ. Nigdy nie używaj osłony bezpieczeństwa podczas korzystania z kosiarki, która nie ma zainstalowanego worka ze słomą. | Patrz Rys.J2 |
| Zainstaluj wtyczkę nakładki Patrz Rys. K | |
| PrzechowywanieOstrzeżenie: Zawsze wyjmuj akumulator i klucz bezpieczeństwa podczas przechowywania do góry nogami. | Patrz Rys.L1, L2 |
DIODY LED STANU BATERII (Patrz Rys. F)
Przed uruchomieniem lub po eksploatacji urządzenia naciśnij przycisk znajdujący się obok kontrolki zasilania na urządzeniu, aby sprawdzić pojemność akumulatora. Podczas pracy pojemność akumulatora będzie wskazywana automatycznie przez wskaźnik naładowania akumulatora.
Wskaźnik nieustannie mierzy i wyświetla stan
akumulatora w następujący sposób.
W przypadku urządzeń z 2 akumulatorami o różnej mocy, wskaźnik zasilania pokazuje stan naładowania akumulatorka o niższym poziomie naładowania.
| Stan kontrolek LED baterii | Stan baterii |
| Świeci pięć zielonych kontrolek ( ) | Dwie baterie są w pełni doładowane. |
| Świecą dwie, trzy lub cztery zielonych kontrolek. | Dwie baterie są w czynności. Większa ilość świecących kontrolek oznacza wyższy stan doładowania baterii. |
| Świeci wyłącznie jedna zielona kontrolka ( ) | Przynajmniej jedna bateria jest wyładowana i należy ją doładować. |
| Nie świeci żadna kontrolka. | Nie zainstalowano przynajmniej jednej baterii lub jest uszkodzona. |
| Wyłącznie jedna kontrolka świeci dwa razy w cyklu. | Przynajmniej jedna bateria jest wyładowana (skontrolować stan naładowania), przed ponownym użyciem lub składowaniem należy naładować dwie baterie. |
| Wyłącznie jedna kontrolka świeci trzy razy w cyklu. | Przynajmniej jedna bateria jest gorąca, poczekać do obniżenia temperatury przed ponownym użyciem. |
| Wyłącznie jedna kontrolka świeci cztery razy w cyklu. | Maszyna jest obciążona. Podnieść wysokość koszenia lub zwolnić ruch. |
WSKAZÓWKI DOTYCZĄCE PRZEMIESZANIA
UWAGA: NALEŻY ZAWSZE SPRAWDZIĆ
POWIERZCHNIĘ, GDZIE UŻYWANA JEST
KOSIARKA I USUŃ WSZYSTKEI KAMIENIE,
PATYKI, PRZEWODY, METALOWE I INNE
ZANIECZYSZCZENIA, KTÓRE MOGŁYBY ZOSTAĆ WYRZUCONE PRZEZ OBRACAJĄCY SIĘ NÓŻ.
- Należy przemieszczać się w poprzek stoków, nigdy w góre i w dół. Należy zachować szczególną uwagę podczas zmiany kierunku na stokach. Nie należy przemieszczać się na zbyt stromych stokach. Należy zawsze utrzymać dobre oparcie dla stóp.
- Przechodząc przez dowolny żwirowany obszar, zwolnij uchwyt poręczy, aby "ZAMKNAĆ" kosiarkę (ostrze może rzucać kamieniami).
- Podczas przemieszczania się na twardym gruncie lub w wysokich chwastach należy ustawić kosiarkę na pozycję najwyższej wysokości cięcia. Jednorazowe usunięcie zbyt dużej ilości trawy może spowodować wyłączenie bezpiecznika obwodu, a w rezultacie zatrzymanie kosiarki.
- Jeśli worek na trawę jest używany w okresie szybkiego wzrostu, trawa może blokować szczelinę wylotową. Poluzuj uchwyt belki, aby "ZAMKNĄĆ" kosiarkę i wyciągnij klucz zabezpieczający. Wyjmij worek na trawę i wytrząśnij trawę, aż do spodu worka. Usuń także wszystkie kawałki trawy lub zanieczyszczeń, które mogą się zebrać w okolicy szczeliny. Założ ponownie worek na trawę.
- Jeśli kosiarka zacznie nadmiernie wibrować, poluzuj uchwyt belki, aby "ZAMKNĄĆ" kosiarkę i wyjmij klucz zabezpieczający. zabezpieczenia. Sprawdź natychmiast przyczynę drgań. Drgania oznaczają problem. Nie należy posługiwać się kosiarką, aż do sprawdzenia maszyny.
- ZAWSZE ZWOLNIJ UCHWYT BAIL, ABY "ZAMKNĄĆ" KOSIARKĘ I USUŃ KLUCZ BEZPIECZEŃSTWA PODCZAS WYJŚCIA Z NIEDOZWOLONEJ NAWET NA KRÓTKI OKRES CZASU.
WIELKOŚĆ
POWIERZCHNI
KOSZENIA
Na wielkość powierchni koszenia ma wpływ kilka czynników, którymi są: wysokość koszenia,
wilgotność trawnika, długość żdźbła trawy oraz gęstość trawy. Częste uruchamianie i wyłączenia kosiarki podczas koszenia trawnika, ma również wpyływ na zmiejszenie wielkości skoszonej powierzchni.
Poniższa tabela przedstawia potencjalne obszary cięcia w oparciu o określone warunki cięcia.
| Wysokość koszenia | Zalecana partia (maksymalna) |
| Odetnij 8 cm do 6 cm | Z akumulatorem 2 * 20 V / 4.0 Ah |
| Do 500 m^2 * |
* z jednoczesnym użyciem 2 całkowicie naładowanych akumulatorów
RADY:
1) Zaleca się kosić trawę, w krótszych odstępach czasu, poruszać się normalnym tempem i nie uruchamiać lub wyłączać często kosiarki.
2) W celu osiągnięcia maksymalnej wydajności kosiarki, prosimy o jednoczesne używanie dwóch całkowicie naładowanych akumulatorów i zawsze kosić maksymalnie do 1/3 wysokości trawnika.
3) Podczas koszenia wysokiej trawy należy chodzić pomału, czym zagwarantujemy skuteczne koszenie i należyte odprowadzanie skoszonej trawy.
4) Wystrzegać się koszenia wigotnej trawy. Trawa w takim stanie będzie przylegać do dolnej części mechanizmu koszenia a skoszona trawa nie byłaby należycie gromadzona i odprowadzana.
5) Przy koszeniu nowego lub gęstego trawnika należy zastosować większą wysokość koszenia, dzięki czemu wydłuży się zakres pracy akumulatorów.
KONSERWACJA
OSTRZEŻENIE: Kosiarkę
należy zatrzymać i wyjąć kluczyk zabezpieczenia, przed wyjęciem worka na trawę.
UWAGA: Aby zapewnić długie i skuteczne
działanie należy regularnie przeprowadzać następujące procedury konserwacji. Należy sprawdzać widoczne defekty, takie jak luźnye, nieprawidłowo ulokowany lub uszkodzony nóż, luźne uszczelnienia i zużyte lub uszkodzone komponenty. Należy sprawdzić, czy pokrywy i osłony nie są uszkodzone i czy są prawidłowo zainstalowane w kosiarce. Przed rozpoczęciem używania kosiarki należy przeprowadzać wszystkie niezbędne czynności konserwacyjne lub naprawy. Jeśli nie można wykonać normalnych czynności konserwacji kosiarki w celu uzyskania porady należy zadzwonić na linię pomocy klienta.
OSTRZENIE NOŻA
ABY ZAPEWNIĆ NAJLEPSZĄ WYDAJNOŚĆ KOSIARKI, NÓŻ POWINIEN BYĆ OSTRY. PODCZAS WYJMOWANIA, OSTRZENIA I INSTALOWANIA NOŻA NALEŻY ZAKŁADAĆ ODPOWIEDNIĄ OSŁONE OCZU. NALEŻY SPRAWDZIĆ, CZY WYJĘTY ZOSTAŁ KLUCZYK ZABEZPIECZENIA.
W normalnych okolicznościach w ciągu sezonu wystarcza dwukrotne ostrzenie noża. Piasek może powodować szybkie tępienie noża. Jeśli trawnik jest zapiszczony, może być wymagane częstsze ostrzeżenie.
WYGIĘTY LUB USZKODZONY NÓŻ NALEŻY WYMIENIĆ NIEZWŁOCZNIE.
KIEDY NALEŻY OSTRZYĆ NÓŻ:
- Upewnij się, że nóż jest prawidłowo wyważony.
- Naostrz nóż pod prawidłowym kątem.
- Naostrz krawędzie tnące po obu stronach noża, zdejmując po obu stronach równą ilość materiału.
UWAGA:
- Należy upewnić się, że kosiarka jest wyłączona oraz należy wyjąć klucz.
- Umieścić kosiarkę w pozycji pionowej do przechowywania.
OSTRZENIE NOŻA W IMADLE (Patrz Rys. M1)
- Przed wyjęciem ostrza należy zwolnić uchwyt rączki, ostrze zatrzymało się, a klucz zabezpieczający został usunięty.
-
Wyjmij nóż z kosiarki. Patrz, instrukcje odłączania i podłączania noża.
-
Zamocuj nóż M1-1 w imadle M1-2.
- Założ okulary ochronne i uważaj, aby nie pociąć siebie.
- Ostrożnie zbierz krawędzie tnące noża pilnikiem dokładnym M1-3 lub ostrzałką.
- Sprawdź zrównoważenie noża. Sprawdź instrukcje dotyczące zrównoważenia noża.
- Załóż nóż do kosiarki i mocno dokręć.
Sprawdź instrukcje poniżej.
ZRÓWNOWAŻENIE NOŻA (Patrz Rys.. M2)
Sprawdź zrównoważenie noża umieszczając centralny otwór w ostrzu M2-1 nad trzonkiem sztyftu lub śrubokręta M2-2, zaciśniętego poziomo w imadle M2-3. Jeśli jeden z końców obraca się w dół należy go podpiłować. Nóż jest prawidłowo naostrzony, jeśli ni opada żaden z jego końców.
KONSERWACJA NOŻA (Patrz Rys. N1, N2)
Nóż metalowy należy wymienić na nowy po 50 godzinach koszenia lub po 2 latach, w zależności, co wcześniej zostanie osiągnięte, niezależnie od warunków. Należy zastosować się do podanych procedur zdejmowania i zakładania noża. W celu zdjęcia noża należy założyć rękawice ogrodowe (niedostarczone) i użyć klucza (niedostarczone). Przytrzymaj noż (19) i odkręć kluczem nakrętkę noża (18) w kierunku przeciwnym do wskazówek zegara, a następnie wyjmij noż.
W celu ponownego montażu, najpierw ustaw noż (19) krawędziami tnącymi w kierunku ziemi. Następnie dokręć nakrętkę noża (18).
PRZECHOWYWANIE: (Patrz Rys. L1, L2)
Kosiarkę należy zatrzymać i wyjąć kluczyk zabezpieczenia. Należy dokładnie oczyścić zewnętrzne części maszyny, miękką szczotką i szmatką. Nie należy używać wody, rozpuszczalników lub środków do polerowania. Należy usunąć trawę i zanieczyszczenia, szczególnie ze szczelin wentylacyjnych. Przekręć maszynę na bok i oczyść obszar noża. Jeśli w okolicy noża zbiorą się zbite cząstki trawy, usuń je drewnianym lub plastykowym narzędziem. Maszynę należy przechowywać w suchym miejscu. Nie należy umieszczać innych obiektów na maszynie.
W celu lepszego magazynowania odkręcić pokrętło uchwytu i złożyć górny uchwyt jak pokazano na Rys. L1 & L2.
ZASADY OCHRONY ŚRODOWISKA
Nie wolno mieszać zużytych urządzeń elektrycznych z innymi odpadami domowymi. Należy je oddawać do recyklingu tam, gdzie istnieją odpowiednie zakłady bądź punkty zdawania odpadów. Porady w tym zakresie można zasięgnąć u najbliższego sprzedawcy lub w przedstawicielstwie władz lokalnych.
ROZWIĄZYWANIE PROBLEMÓW
| Objawy Możliwe | rozwiązanie |
| 1. Kosiarki nie można obsługiwać po uaktywnieniu uchwytu pałąkowego. | A. Skontrolować czy klucz bezpieczeństwa został w pełni wsunięty i czy przycisk na obudowie jest w pełni wciśnięty.B. Zwolnij uchwyt, aby zamknąć kosiarkę. Odłącz klucz bezpieczeństwa, odwróć kosiarkę i sprawdź, czy nóż może się swobodnie obracać. Jeśli nie jest bezpłatny, zwrócić się do autoryzowanego usługodawcy. Ostrze powinno się swobodnie obracać.C. Czy akumulator został całkowicie naładowany? Baterię umieścić w ładowarce i poczekać do rozświecania się zielonej kontrolki. |
| 2. Silnik zatrzymuje się podczas koszenia. | A. Zwolnij uchwyt, aby zamknąć kosiarkę. Odłącz klucz bezpieczeństwa, odwróć kosiarkę i sprawdź, czy nóż może się swobodnie obracać. Jeśli nie jest bezpłatny, zwrócić się do autoryzowanego usługodawcy. Ostrze powinno się swobodnie obracać.B. Zwiększyć wysokość ustawienia kół do najwyższego położenia i włączyć kosiarkę.C. Czy akumulator został całkowicie naładowany? Baterię umieścić w ładowarce i poczekać do rozświecania się zielonej kontrolki.D. Unikać przeciążania kosiarki. Zmniejszyć prędkość lub zwiększyć wysokość koszenia. Bądź dwóch. |
| 3. Kosiarka jest włączona ale skuteczność koszenia jest niska lub nie pokosiła całego trawnika. | A. Czy akumulator został całkowicie naładowany? Baterię umieścić w ładowarce i poczekać do rozświecania się zielonej kontrolki.B. Zwolnij uchwyt, aby zamknąć kosiarkę. Wyciągnij klucz bezpieczeństwa. Odwróć kosiarkę i sprawdź: Ostrze jest ostre - trzymaj ostrze ostre. Pokład i rynna wyrzutowa są zablokowane.C. Wysokość kół może być ustawiona za nisko dla danego stanu trawy. Zwiększyć wysokość koszenia. |
| 4. Kosiarkę pcha się z nadmiernym wysiłkiem. | A. Zwiększyć wysokość koszenia w celu zmniejszenia oporu powodowanego przez tarcie spodem kosiarki o trawę. Sprawdzić, czy wszystkie koła obracają się swobodnie. |
| 5. Kosiarka pracuje nietypowo głośno i drga. | A.Zwolnij uchwyt, aby zamknąć kosiarkę. Wyciągnij klucz bezpieczeństwa. Obróć kosiarkę i sprawdź ostrze, aby upewnić się, że nie jest wygięte lub uszkodzone. Jeśli ostrze jest uszkodzone, wymień ostrze. Jeżeli spód pokładu jest uszkodzony, zanieś kosiarkę do autoryzowanego centrum serwisowego.B.Jeśli ostrze nie ma widocznych uszkodzeń, kosiarka nadal wibruje: Poluzuj uchwyt rączki, aby zamknąć kosiarkę, wyjmij klucz bezpieczeństwa i wyjmij ostrze. Obróć ostrze o 180 stopni i dokręć ponownie. Jeśli kosiarka nadal wibruje, oddaj kosiarkę do autoryzowanego centrum serwisowego. |
| 6. Nie świeci LED kontrolka ładowarki. | A. Skontrolować podłączenie do sieci elektrycznej.B. Wymienić ładowarkę. |
| 7. Kontrolka LED ładowarki nie świeci na zielonym światłem. | A. Należy skontrolować baterię. Skontaktować się z autoryzowanymi punktem serwisowym. |
| 8. Kosiarka nie przemieszcza skoszonej trawy do worka. | A. Usunąć ściółkę mulczową podczas pakowania.B. Zsyp jest zablokowany. Zwolnij uchwyt, aby zamknąć kosiarkę. Wyciągnij klucz bezpieczeństwa. Wyczyść rynnę z ścinek trawy.C. Za duża ilość skoszonej trawy. Podwyższyć wysokość cięcia w celu obniżenia długość ściętej trawy.D. Worek/pojemnik jest pełny. Częściej opróżniać worek/pojemnik. |
| 9. Widoczne są wycięcia podczas mulczowania. | A. Koszona jest nadmierna ilość trawy naraz. Zwiększyć wysokość kół, aby zmniejszyć długość ścinanych fragmentów. Nie kosić więcej niż 1/3 długości.B. Skontrolować stan naostrzenia noży. Ostrza zawsze utrzymywać w dobrze naostrzonym stanie. |
| 10. Niski lub skrócony czas pracy po wielu zastosowaniach. | A. Skontaktować się z autoryzowanym punktem serwisowym – być może konieczna jest wymiana baterii. |
| 11. Kontrola LED ładowarki miga na czerwono, baterii nie można doładować. | A. Bateria jest przegrzana po ciągłym użyciu. Wyjąć baterię z ładowarki i poczekać na jej schłodzenie do 42°Club mniej. |
DEKLARACJA ZGODNOŚCI
My,
POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
deklarujemy, że produkt,t
Nazwa Bezprzewodowa kosiarka do trawy WORX
Typ WG743E, WG743E.9 (740-789 - oznaczenie urządzenia, reprezentuje Bezprzewodowa kosiarka do trawy)
Funkcje Koszenie trawy
jest zgodny z następującymi dyrektywami
2006/42/EC, 2014/30/EU, 2011/65/
EU&(EU)2015/863, 2000/14/EC zmieniona
dyrektywą 2005/88/EC
2000/14/EC zmieniona dyrektywą 2005/88/EC:
- Procedura oceny zgodności zgodna z
Aneksem VI Dyrektywy
- Moc dźwięku 89.3 dB(A)
- Deklarowana gwarantowana moc dźwięku 92 dB(A)
Dane jednostki notyfikowanej
Nazwa: Intertek Testing & Certification Ltd (jednostka notyfikowana 0359)
Osoba upoważniona do kompilacji pliku technicznego,
Nazwa Marcel Filz
Adres Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
2019/11/14
Allen Ding
Zastępca głównego inżyniera,
testowanie i certyfikacja
Positec Technology (China) Co., Ltd
Bezprzewodowa kosiarka do trawników PL
BIZTONSÁGOS TERMÉKHASZNÁLAT ÁLTALÁNOS FIGYELMEZTETÉSEK
