| Terméktípus | Vezeték nélküli fűnyíró |
| Modell | WG743E / WG743E.9 |
| Névleges feszültség | 40 V Max (2 × 20 V) |
| Üresjárati fordulatszám | 2800 / 3000 ford./perc |
| Vágási átmérő | 40 cm |
| Burkolat átmérője | 43 cm |
| Vágási magasság | 20 - 80 mm (7 pozíció) |
| Gyűjtőkosár kapacitása | 45 L |
| Akkumulátor típusa | Lítium-ion (Li-Ion) |
| Akkumulátor modellje | WA3553 (4,0 Ah) |
| Töltő modellje | WA3883 (két portos) |
| Töltési idő (4,0 Ah) | 1 óra (1 akkumulátor) / 2 óra (2 akkumulátor) |
| Súly | 15,2 kg (WG743E) / 13,9 kg (WG743E.9) |
| Első kerekek átmérője | 190 mm |
| Hátsó kerekek átmérője | 200 mm |
| Hangnyomásszint | 75 dB(A) |
| Hangteljesítményszint | 89,3 dB(A) |
| Rezgés (ah) | < 2,5 m/s² |
| Vágási módok | Eco (ECO) és Gyors (POWER) |
| Kosár telítettség jelző | Igen (jelzőfüggöny) |
| Mulcsozás | Igen (mulcsozóbetét tartozék) |
| Biztonság | Biztonsági kulcs, zárbiztosítás |
| Összehajtható fogantyú | Igen |
| Rendeltetésszerű használat | Házi gyepnyírás |
Gyakran ismételt kérdések - WG743E WORX
Felhasználói kérdések a következőről WG743E WORX
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét WG743E - WORX és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WG743E márka WORX.

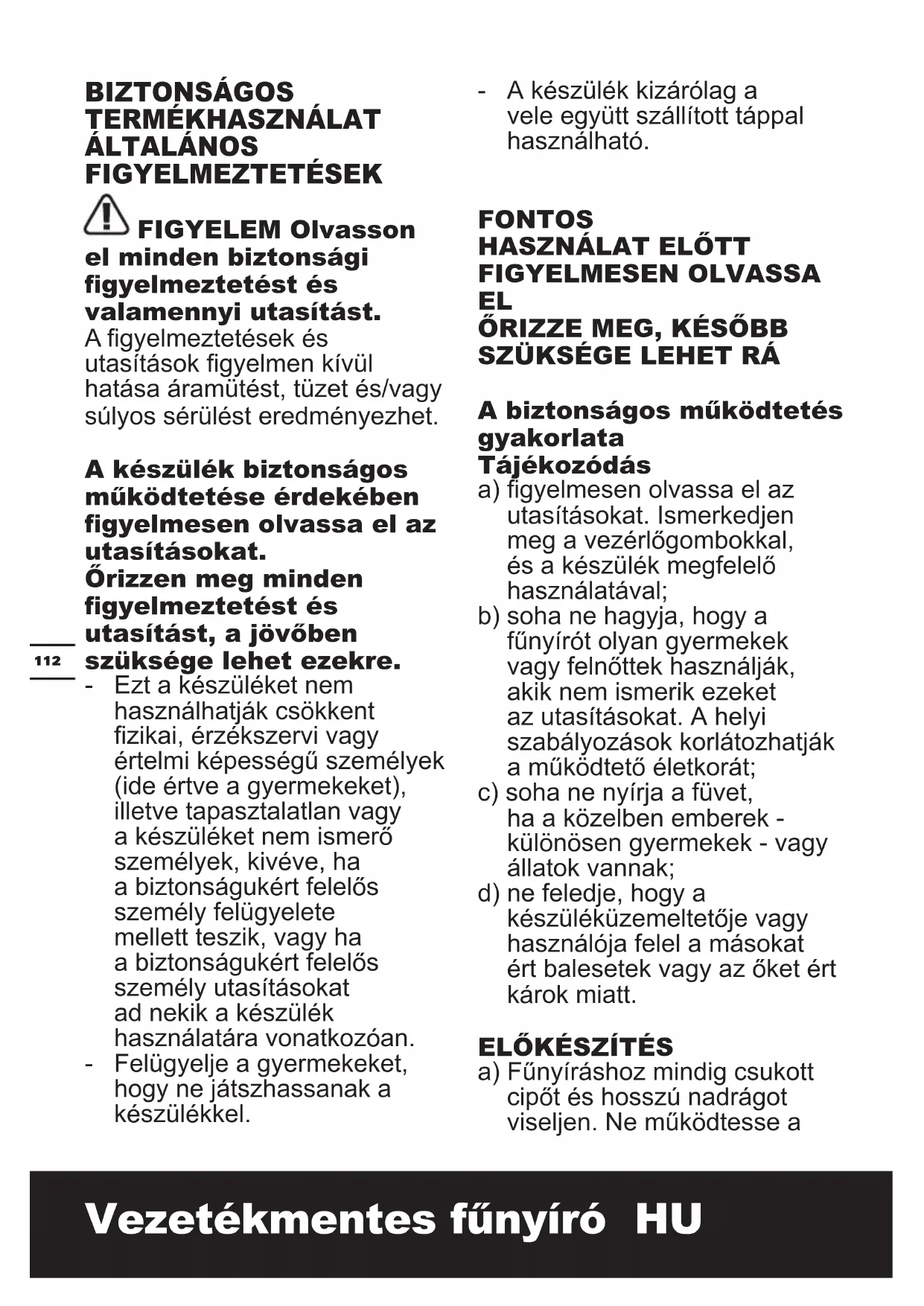

HASZNÁLATI ÚTMUTATÓ WG743E WORX
el minden biztonsági figyelmeztetést és valamennyi utasítást.
A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.
A készülék biztonságos működtetése érdekében figyelmesen olvassa el az utasításokat. Örizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.
- Ezt a készüléket nem használhatják csökkent fizikai, érzékszervi vagy értelmi képességű személyek (ide értve a gyermekeket), illetve tapasztalatlan vagy a készüléket nem ismerő személyek, kivéve, ha a biztonságukért felelős személy felügyelete mellett teszik, vagy ha a biztonságukért felelős személy utasításokat ad nekik a készülék használatára vonatkozóan.
- Felügyelje a gyermekeket, hogy ne játszhassanak a készülékkel.
- A készülék kizárólag a vele együtt szállított táppal használható.
FONTOS
HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ŐRIZZE MEG, KÉSŐBB SZÜKSÉGE LEHET RÁ
A biztonságos működtetés gyakorlata Tájékozódás
a) figyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlőgombokkal, és a készülék megfelelő használatával;
b) soha ne hagyja, hogy a fünyírót olyan gyermekek vagy felnőttek használják, akik nem ismerik ezeket az utasításokat. A helyi szabályozások korlátozhatják a működtető életkorát;
c) soha ne nyírja a füvet,
ha a közelben emberek -
különösen gyermekek - vagy
állatok vannak;
d) ne feledje, hogy a készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket ért károk miatt.
ELŐKÉSZÍTÉS
a) Fünyíráshoz mindig csukott cipőt és hosszú nadrágot viseljen. Ne működtesse a
készüléket mezítláb vagy nyitott szandálban;
b) alaposan ellenőrizze a területet, ahol a készüléket használni fogja, és távolítson el minden tárgyat, amit a fűnyíró eldobhatna;
c) Használat előtt mindig nézze meg alaposan, hogy a kések, csavarok és a vágószerkezet nem kopottak vagy sérültek-e. A kopott vagy sérült késeket és csavarokat az egyensúly megőrzése végett mindig párban cserélje. A sérült és olvashatatlan címkéket cserélje ki.
MÜKÖDTETÉS
a) csak nappal vagy erős mesterséges fényben végezze a fünyírást;
b) ha lehetséges, a készüléket ne használja vizes fű nyírására;
c) lejtón mindig vigyázzon, hogy hova lép;
d) lépkedjen, sose szaladjon;
e) kerekes, forgó készülékek használatakor lejtön mindig széltében haladjon, soha ne fel vagy lefele;
f) mindig legyen rendkívül óvatos, ha lejtön irányt vált;
g) ne nyírja a rendkívül meredek lejtőket;
h) ha a fűnyírót megfordítja vagy maga felé húzza, mindig legyen rendkívül óvatos;
i) állítsa le a kés(eke)t, ha a fűnyírót szállításhoz meg kell
döntenie, ha más felületen (nem füvön) halad át, és ha a fünyírót a nyírandó területre vagy onnan szállítja;
j) soha ne működtesse
a fűnyírót, ha a védője
megsérült, illetve a biztonsági
eszközök, például terelők és/
vagy fűtartályok nélkül;
k) a motort óvatosan, az utasításoknak megfelelően, lábfejét a kés(ek)től jó távol tartva indítsa el;
I) ne döntse meg a fünyírót a motor elindítása közben, kivéve, ha a fünyírót az indításhoz meg kell dönteni. Ebben az esetben csak annyira döntse meg, amennyire mindenképpen szükséges, és csak a működtetőtől távolabb eső részt emelje meg;
m) a kezét vagy a lábfejét ne tegye a forgó részek közelébe vagy azok alá. Maradjon távol az ürítőnyílástól;
n) ne érintse meg a késeket mindaddig, amíg ki nem veszi a blokkolóeszközt, és a kések teljesen le nem állnak;
o) Ne indítsa el a fúnyírót úgy, hogy az ürítőnyílás előtt áll.
p) Ne szállítsa bekapcsolva a fűnyírót.
q) Allítsa le a fűnyírót, és vegye ki a blokkolóeszközt. Bizonyosodjon meg róla, hogy minden mozgó alkatrész teljesen leállt.
- minden olyan esetben, ha
őrizet nélkül hagyja a kerti kisgépet,
- a beékelődések elhárítása előtt,
- mieltt a kerti kisgépet
ellenőrizné, megtisztítaná,
vagy azon valamilyen munkát
végezne,
– egy idegen testtel való ütközés után. Ellenőrizze, hogy a készülék nem sérült-e, és mielőtt újra elindítaná, végezze el a szükséges javításokat ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze).
– ellenőrizze, hogy vannak-e sérülések.
– cserélje ki vagy javítsa meg a sérült részeket.
– ellenőrizze és szorítsa meg a meglazult részeket.
KARBANTARTÁS ÉS TÁROLÁS
a) minden csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse;
b) a füfogót ellenőrizze gyakran, hogy nem kopott vagy sérült-e;
c) a biztonság érdekében cserélje ki a kopott vagy sérült részeket. Csak eredeti cserealkatrészeket és tartozékokat használjon.
d) A fünyíró beállításakor vigyázzon, nehogy az ujja beszoruljon a mozgó kések és a rögzített részek közé.
e) Tárolás előtt mindig várja meg, hogy a fűnyíró lehüljön.
f) A kések kezelésekor vagy cseréjekor tartsa szem előtt, hogy a kések akkor is mozgathatók, ha a készülék nincs áram alatt.
Az akkumulátorral kapcsolatos biztonsági figyelmeztetések
a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne
tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
j) Használaton kívül ne hagyja töltön az akkumulátort.
k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször
feltöltse és lemerítse.
I) Az akkumulátor szobahőmérsékleten (20 °C ± 5 °C) használva nyújtja a legjobb teljesítményt.
m) Az akkumulátorok ártalmatlanításakor a különböző elektrokémiai rendszereket különítse el egymástól.
n) Csak a WORX által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.
o) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
p) Az akkumulátor gyermeketől távol tartandó.
q) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
r) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
s) Ártalmatlanításnál megfelelően járjon el.
t) Ne helyezzen be
különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
u) Az akkucsomag csomagolását csak közvetlenül a használat előtt távolítsa el.
v) Figyeljen az akkun látható (+) és mínusz (−) polaritású jelzésekre az akku előírt használata érdekében.
SZIMBÓLUMOK
 | Mielőtt a készüléket működtetné, figyelmesen olvassa el a kézikönyvet |
 | A közelben ne álldogáljon senki |
 | Vigyázzon, a kések élesek! A kések a motor leállítását követően is tovább forognak - karbantartás előtt vegye ki a blokkolóeszközt. |
 | A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél. |
 | Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz. |
 | |
 | Ne dobja tűzbe |
 | Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba. |
 | Viseljen védőkesztyűt. |
 | Mindennemű beállítás, javítás vagy karbantartás előtt vegye ki az akkut az akkuházból. |
 | A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll. |
 | Távolítsa el a fedelet |
| 1. BIZTONSÁGI KULCS |
| 2. VÉDŐ FOGANTYÚ |
| 3. KÁBELBILINCS |
| 4. FELSŐ FOGANTYÚ |
| 5. ALSÓ FOGANTYÚ |
| 6. AZ AKKUMULÁTOR TÖLTÖTTSÉGI SZINTJE |
| 7. AZ AKKUMULÁTOR FEDELE |
| 8. VÁGÁSI MAGASSÁG BEÁLLÍTÓ GOMB |
| 9. HORDOZÓ FOGANTYÚ |
| 10. GOMB FOGANTYÚ, ALSÓ |
| 11. BIZTONSÁGI CSAPPANTYÚ |
| 12. FÜZSÁK GYÜJTEMÉNY |
| 13. TÁSKA FOGANTYÚ |
| 14. FÜZSÁK-JELZŐ |
| 15. GOMB FOGANTYÚ, FELSŐ |
| 16. TALAJTAKARÓ BETÉT |
| 17. AKKUMULÁTOR (LÁSD AZ E ÁBRÁT) * |
| 18. PENGE CSAVAR (LÁSD AZ N1 ÁBRÁT) |
| 19. PENGE (LÁSD AZ N1 ÁBRÁT) |
| 20. INTELLIGENS VÁGÓKORONG |
** Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.
MÜSZAKI ADATOK
Típus WG743E, WG743E.9 (740-789 - a készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)
| WG743E WG743 | E.9 | |
| Feszültség | 40V Max.(2x20V Max.)** | |
| Nincs terhelési sebesség | 2800 / 3000 spm | |
| Deck átmérője | 43cm | |
| Vágási átmérője | 40cm | |
| Az első kerék átmérője | 190mm | |
| Hátsó kerék átmérője | 200mm | |
| Vágási magasság | 20mm-80mm | |
| Vágási magasság | 7 | |
| Lehetőség fü gyűjtésére | 45L | |
| Akkumulátor típusa | Lítium-ion / | |
| Akkumulátor modell | WA3553 (4.0Ah) / | |
| Töltő modell | WA3883 / | |
| Töltő szint | Bemenet:100-240V~50/60HzKimenet 1: 20 V 2.0 A***Kimenet 2: 20 V 2.0 A*** | / |
| Töltési idő (kb.)Akkumulátor:2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs) | 0.5 hr1 hr1 hr2 hrs | / |
| Gép súlya | 15.2kg 13.9kg | |
** A feszültség mérhető munkaterhelés nélkül. Az akkumulátor kezdeti feszültsége legfeljebb 20 volt. A névleges feszültség 18 volt.
*** Az 1. és 2. töltő kimenet azt jelzi, hogy a két port azonos kimeneti feszültséggel és árammal rendelkezik.
TARTOZÉKOK
| WG743E | WG743E.9 | |
| Akkumulátor (WA3553) 2 | ||
| Rakodó (WA3883) | 1 / | |
| Füzsák gyűjtemény | 1 | |
| Talajtakaró betét 1 | ||
| Kábelbilincs | 2 | |
| Gomb fogantyú | 4 | |
Javasoljuk, hogy a tartozékokat ugyanabból a boltból
vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.
ZAJÉRTÉKEK
| A-súlyozású hangnyomásszint | L_wA = 75dB(A) |
| K_pA | 3 dB (A) |
| A-súlyozású hangerő | L_wA = 89.3 dB(A) |
| K_wA | 3 dB (A) |
| Viseljen hallásvédőt. | |
REZGÉSÉRTÉKEK
Tipikus súlyozott rezgés ah <2.5 m/s2
Bizonytalanság K = 1.5 m/s2
FIGYELEM: Az elektromos kéziszerszám
használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:
Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.
Az eszköz jó állapotban van-e, megfelelően karbantartják-e.
Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.
A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.
A szerszámot rendeltetésszerüen, kialakításának és a jelen utasításoknak megfelelően használják-e.
Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.
FIGYELEM:A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.
A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:
MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.
Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre
szükség van).
Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.
Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.
HASZNÁLATI UTASÍTÁSOK
JEGYZET: A készülék indítása előtt olvassa el a használati útmutatót.
Lehetséges felhasználás
Ezt a terméket a pázsit otthon fünyírására használják.
ÖSSZESZERELÉS ÉS MÜKÖDÉS
| MÜVELET ÁBRA | |
| ÖSSZESZERELÉS | |
| Rögzítő tartóJEGYZET: Válassza ki az alsó fogantyú két furata közül az egyiket, hogy elérje a kívánt fogan-tyúmagasságot. | Lásd a A1, A2, A3, A4, A5 |
| Fügyűjtő zsák összeszerelése | Lásd a B1, B2, B3, B4 |
| Szerelje fel a füfogót a fünyíróraJEGYZET:A füfogó fel-szerelése előtt vegye le a fünyíró védőbetétjét.JEGYZET:Enyhén nyomja meg a füfogót, hogy megbizonyosodjon arról, hogy teljesen telepítve van-e. | Lásd a C1, C2, C3 |
| Ellenőrizze az akkumulátortöltöttségi állapotátJEGYZET:A D1 ábra csak az akkumulátor jelzőfényekkel ellátott akkumulátorokra vonatkozik. | Lásd a. D1 |
| Töltse fel az akkumulátortJEGYZET:Az akkumulátor gyárilag nincs teljesen feltöltve. Min-den akkumulátort az első kaszálás előtt teljesen fel kell tölteni.Mindig teljesen töltse fel mindkét akkumulátort egyszerre. További információt a töltő kézikönyvében talál. | Lásd a D2 |
| Felszerelése / akkumulátor eltávolításaJEGYZET:A készülék csak 2 elem behelyezése után fog működni. Mindig használ-jon két azonos kapacitású akkumulátort, és töltse fel teljesen mindkét elemet.Ha két akkumulátort különféle tápegységekkel használnak, akkor az eszköz csak alacsonyabb közös nevezővel fog működni. | Lásd a E |
| MŰVELET | |
| Az akkumulátor töltöttségi szintjének kijelzője a gépenA részleteket lásd az AKKUMULÁTOR STATUSZszakaszbanFONTOSHa csak egy lámpa világít, akkor is használjon legalább egy akkumulátort, és töltse fel, még akkor is, ha a fűnyíró továbbra is képes kaszálni. A fűnyíró működése az akkumulátor lemerülésekor lerövidítheti élettartamát és csökken-theti teljesítményét. Ha egyetlen lámpa sem világít, akkor legalább egy elem nincs teljesen behelyezve, vagy az akkumulá-tor hibás lehet. Óvatosan ellenőrizze, hogy az akku-mulátor teljesen be van-e helyezve. | Lásd a F |
| Indítás & Leállítás | See Fig. G1, G2 |
| Kiválasztása az INTELLIGENS VÁGÓKORONG ECO ÜZEMMÓD Napi körülmények között történő metszésnél állítsa az intelligens vágókorongot ECO módba, hogy egyszerre mintegy 1 hüvelyk fű kerüljön eltávolításra. TURBO ÜZEMMÓD Vastag vagy benött fű vágásakor állítsa az intelligens vágókorongot POWER állásba. | Lásd a H1,H2 |
| Állítsa be a vágási magasságot Lásd a I | |
| A fűzsák teljes indikátora Üres állapot: szárny úszik (a)Teljes állapot: szárny leesik (b) | Lásd a J1 |
| Távolítsa / ürítse ki a fűzsákotFigyelmeztetés! Használat előtt ellenőrizze, hogy a biztonsági ajtó bezárja-e a lefolyót. Soha ne használja a védőburkolatot, ha olyan fűnyírót használ, amelyen nincs szalmazsák. | Lásd a J2 |
| Szerelje be az overlay dugót Lásd a K | |
| TárolásFigyelmeztetés: Tárolás közben mindig fejjel lefelé vegye le az akkumulátort és a biztonsági kulcsot. | Lásd a L1, L2 |
AKKUMULÁTOR ÁLLAPOTJELZŐ LEDJE (Lásd az F ábrát)
Az akku feltöltöttségi szintjének ellenőrzése végett, nyomja meg az akku feltöltöttségiszintjét jelző lámpa mellett található gombot a gép elindítása előtt vagy a gép használata után. A gép használata közben az akkucsomag feltöltöttségi szintje automatikusan
megjelenik az akku feltöltöttségi állapotát jelző lámpán.
A jelzőlámpa folyamatosan érzékeli, és u-csak folyamatosan jelzi ki az akkucsomag feltöltöttségi állapotát.
Azoknál a gépeknél, amelyek akkucsomagja két eltérő feltöltöttségi szintű akkut tartalmaz, az akku feltöltöttségi állapotát jelző lámpa az alacsonyabb feltöltöttségi szinttel rendelkező akku állapotát fogja jelezni.
| Az akkumulátorfeltöltöttségi szintjét jelző mutató | Az akku állapota |
| Mind az öt zöld fényű LED ég.( ) | Mindkét akku nagyon fel van töltve. |
| Két, három vagy négy zöld fényű LED ég. | A két akkuban még elegendő energia van. Minél több LED ég, az akkuk annál jobban fel vannak töltve. |
| Csak egy zöld fényű LED ég( ) | Minimum egy akku le van merülve, és fel kell tölteni. |
| Egyetlen zöld fényű LED sem ég. | Minimum egy akku nincs megfelelően behelyezve vagy valamelyik akku hibás. Minimum egy akku teljesen lemerült (kérjük, hivatkozzon az akku feltöltöttségi állapota című fejezetre), ezért kérjük, hogy használat vagy tárolás előtt mindkét akkut egyszerre töltse fel. |
| Az egyik LED kétszer villog egy ciklus alatt. | |
| Az egyik LED háromszor villog egy ciklus alatt. | Használat közben minimum egy akku felhevült, ezért várja meg a lehülését/ lehülésüket, mielőtt ismét folytatná a munkát. |
Az egyik LED négyszer villog egy ciklus alatt.
A gép túlterhelt. Állítsa magasabbra a fünyírás magasságát, vagy tolja lassabban a gépet.
TIPPEK A FÜNYÍRÁSHOZ
MEGJEGYZÉS: MINDIG ELLENÓRIZZE A TERÜLETET, AHOL A FÚNYÍRÓT HASZNÁLNI FOGJA, ÉS TÁVOLÍTSON EL MINDEN KÖVET, BOTOT, FÉMDARABOT VAGY MÁS HULLADÉKOT, AMELYET A FORGÓ KÉSEK ELDOBHATNAK.
- Lejtön a füvet keresztirányba nyírja, soha ne levagy felfele. Mindig legyen rendkívül óvatos, ha lejtön irányt vált. Ne nyírja a rendkívül meredek lejtöket. Mindig vigyázzon, hogy stabilan álljon.
- Ha bármilyen kavicsos területen áthalad, engedje el a korlátfogantyút a "ZÁRVA" a fúnyíróhoz (a penge kövekbe dobhat).
- Ha egyenetlen talajon használja a fünyírót, vagy magas gazt nyír, a legnagyobb vágásmagasságot állítsa be. Ha túl sok füvet vág egyszerre, a hálózati megszakító kikapcsolhatja a fünyírót.
- Ha a gyors növekedési időszakban fütartállyal használja a fünyírót, a fü összetömörülhet az ürítőnyílásnál. Lazítsa meg a szórókeret fogantyút a "ZÁRVA" fünyíróhoz, és húzza ki a biztonsági kulcsot. Vegye ki a fügyűjtő tartályt, és rázogassa a füvet a tartály hátoldalába. Ha az ürítőnyílás környékén fü rakódott le, ezt tisztítsa le. Helyezze vissza a tartályt.
- Ha a fünyíró erőteljesen rezeg, lazítsa meg a gémfogantyút a "ZÁRVA" a fünyíróhoz és vegye le a biztonsági kulcsot. Azonnal ellenőrizze, hogy mi lehet a probléma. A rezgés valamilyen hibát jelez. Ne működtesse tovább a fünyírót, mielőtt biztonsági ellenőrzést végezne.
- MINDIG KERESZTÜLI A BÁJKEZELÉST, MEGJELENÍNI A MOWER “ZÁRVA” ÉS TÁVOLÍTSA EL A BIZTONSÁGI KULCSOT, HOGY INGYEN NEM MEGFELELTEN RÉSZRE VONATKOZIK.
LENYÍRT ALAPTERÜLET
A lenyírt alapterület méretét számos tényező befolyásolja, például a nyírási magasság, a nedves fű, a fűszálak hossza vagy sűrűsége. A fűnyíró használat közbeni túlságosan gyakori be- és kikapcsolása csökkenti a lenyírt alapterületet. Az alábbi táblázat a lehetséges vágási területeket mutatja be a meghatározott vágási körülmények
alapján.
| Vágási magasság | Ajánlott tétel (legfeljebb) |
| Vágja 8–6 cm | 2 * 20 V / 4.0 Ah akkumulátorral |
| akár 500m ^2* |
* 2 teljesen feltöltött akku egyidejű használata esetén
TANÁCSOK:
1) Ajánlott a füvet rövidebb intervallumokba, standard tempóban haladva, és a fünyíró munka közbeni gyakori ki- és bekapcsolását elkerülve nyírni.
2) Kérjük, hogy a fünyíró lehető legjobb teljesítményének biztosításához minden esetben biztosítsa két teljesen feltöltött állapotú akkumulátor egyidejű használatát, valamint mindig max. 1/3 magasságáig vágja a füvet.
3) Magas fü nyírásakor a lehető leghatékonyabb fünyírás és fükidobás érdekében lassan haladjon.
4) Kerülje a nedves vagy harmatos fü nyírását, ellenkező esetben a lenyírt fü összeragad a vágórész alján, és a nem vezethető el, nem dobható félre megfelelően.
5) Fiatal vagy sürü fü esetén használjon magasabb nyírási magasságot, ezzel is meghosszabbíthatja az akku üzemi élettartamát.
KARBANTARTÁS
FIGYELEM: MIELÖTT A FÜGYÜJTÖ TARTÁLYT KIVENNÉ, ÁLLÍTSA LE A
FÚNYÍRÓT, ÉS VEGYE KI A BIZTONSÁGI KULCSOT.
MEGJEGYZÉS: A hosszú élettartam és megbízható használat érdekében rendszeresen végezze el az alábbi karbantartási műveleteket. Ellenőrizze az egyértelmű hibákat: laza, elmozdult vagy sérült késeket, meglazult csavarokat, kopott vagy sérült alkatrészeket. Ellenőrizze, hogy a fedőlapok és védőelemek sérülésmentesek legyenek, és megfelelően illeszkedjenek a fűnyíróra. Mielőtt a fűnyírót
működtetné, végezzen el minden szükséges karbantartást vagy javítást. Ha a rendszeres karbantartás ellenére a fűnyíró elromlik, kérjük, hívja ügyfélszolgálati vonalunkat, és kérjen segítséget.
A KÉSEK ÉLESÍTÉSE
A KÉSEK MINDIG LEGYENEK ÉLESEK, HOGY A FÜNYÍRÓ MEGFELELÖEN MÜKÖDHESEN. A KÉSEK ELTÁVOLÍTÁSAKOR, ÉLEZÉSEKOR ÉS BEHELYEZÉSEKOR VISELJEN MEGFELELŐ SZEMVÉDŐ FELSZERELÉST. ELLENŐRIZZE, HOGY A BIZTONSÁGI KAPCSOLÓ EL LEGYEN TÁVOLÍTVA.
Normál körülmények között egy szezonban elég kétszer élezni a késeket. A homok hatására a kés gyorsan életlenné válik. Ha homokos talajon nyír füvet, a kések gyakoribb élezésére lehet szükség.
AZ ELHAJLOTT VAGY SÉRÜLT KÉSEKET AZONNAL CSERÉLJE KI
KÉSÉLEZÉS KÖZBEN:
- Vigyázzon, hogy a kés egyensúlyban maradjon.
- A kést az eredeti vágásszögben élezze.
- A kés mindkét végén élezze meg a vágóélet, mindkét végéről egyenlő mennyiségű anyagot távolítson el.
MEGJEGYZÉS:
- Ellenőrizze le, hogy a fűnyíró kikapcsolt állapotú, majd vegye ki a kulcsot.
- Tároláskor állítsa a fünyírót függöleges állásba.
HHA A KÉST SATUBA FOGATVA ÉLEZI (Lásd az M1ábrát)
- A penge eltávolítása előtt engedje el a fogantyú fogantyúját, a penge leállt, és a biztonsági kulcsot eltávolítottuk.
- Vegye ki a kést a fünyíróból. A kések kivételét és behelyezését illetően mindig olvassa el az utasításokat.
- A kést (M1-1) rögzítse egy satuba (M1-2).
- Viseljen védőszemüveget, és vigyázzon, hogy meg ne vágja magát.
- Egy finom reszelővel (M1-3) vagy fenőkövel óvatosan élezze meg a kések vágóperemét.
- Ellenőrizze a kés egyensúlyát. A kések egyensúlyozásával kapcsolatban olvassa el az
utasításokat.
- Helyezze vissza a kést a fünyíróba, és szorítsa meg. Tartsa be az alábbi utasításokat.
A KÉSEK EGYENSÚLYOZÁSA (Lásd az.M2ábrát)
A kések egyensúlyozását a következőképpen ellenőrizheti: helyezze a kés közepén található lyukat M2-1 egy szögre vagy egy csavarhúzó fejére M2-2, amelyet vízszintesen egy satuba rögzített M2-3. Ha a kés valamelyik vége lefele fordul, csiszolja meg azt a végét. A kés akkor van megfelelő egyensúlyban, ha egyik vége sem fordul lefele.
A KÉSEK KARBANTARTÁSA (Lásd az N1és N2 ábrákat)
50 munkaóra vagy két év elteltével (amelyik előbb bekövetkezik) az állapottól függetlenül cserélje ki a fém kést. A kés eltávolításához és cseréjéhez kövesse az alábbi lépéseket. A kések eltávolításához kerti kesztyűre és csavarkulcsra van szükség (nem tartozékok). Tartsa meg a kést (19), és egy csavarkulccsal az óramutató járásával ellenkező irányba csavarja ki a csavart (18), majd vegye ki a kést.
A behelyezéshez tegy be a kést (19) úgy, hogy a vágóél a talaj felé mutasson. Szorítsa meg a csavart (18).
TÁROLÁS (Lásd az L1és L2ábrákat)
Állítsa le a fünyírót, és mindig vegye ki a biztonsági kulcsot. Egy puha kefével és ronggyal alaposan tisztítsa meg a készülék külsejét. Ne használjon vizet, oldószereket vagy fényezőanyagokat. Távolítson el minden füvet és szennyeződést, különösen a szellőzőnyílásokról. Fordítsa az oldalára a készüléket, és tisztítsa meg a késeket és az a körüli területet. Ha a kések körül felgyülemlett a fü, ezt egy fa vagy műanyag eszközzel távolítsa el.
A készüléket száraz helyen tárolja. A készülék tetejére ne helyezzen semmilyen tárgyat.
A tárolás megkönnyítése érdekében oldja a fogantyúrögzítő gombot, és hajtsa össze a felső fogantyút a L1 & L2 ábrákon látható módon.
KÖRNYEZETVÉDELEM
A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket.
Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
| Tünetek Elhárítás módja | |
| 1. A fűnyíró nem működtethető, ha az ij fogantyúja be van kapcsolva. | A. Ellenőrizze, hogy a biztonsági kulcsot felszerelte-e, és teljesen benyomta-e, és hogy a kapcsolóházon található gombot teljesen benyomta-e.B. Engedje el a fogantyút a fűnyíró bezárásához. Húzza ki a biztonsági kulcsot, fordítsa meg a fűnyírót és ellenőrizze, hogy a penge szabadon forog-e. Ha nem ingyenes, vegye fel a kapcsolatot egy hivatalos szolgáltatóval. A penge szabadon forogjon.C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltót, és várja meg a zöld fénnyel világító LED felgyulladását. |
| 2. Fűnyírás közben leáll a motor. | A. Engedje el a fogantyút a fűnyíró bezárásához. Húzza ki a biztonsági kulcsot, fordítsa meg a fűnyírót és ellenőrizze, hogy a penge szabadon forog-e. Ha nem ingyenes, vegye fel a kapcsolatot egy hivatalos szolgáltatóval. A penge szabadon forOGjon.B. Állítsa a kereket a legnagyobb vágási magasságra, majd indítsa a fűnyírót.C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltót, és várja meg a zöld fénnyel világító LED felgyulladását.D. Kerülje a fűnyíró túlterhelését. Nyírjon lassabban, vagy állítson be nagyobb vágási magasságot. Vagy mindkettőn változtasson. |
| 3. A fűnyíró működik, de a teljesítménye nem felel meg az elvárásoknak, vagy nem mindenhol nyírja le a füvet. | A. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltót, és várja meg a zöld fénnyel világító LED felgyulladását.B. Engedje el a fogantyút a fűnyíró bezárásához. Húzza ki a biztonsági kulcsot. Fordítsa meg a fűnyírót és ellenőrizze: A penge éles - tartsa a penge élesnek. A fedélzet és a ürítő csatorna blokkolva van.C. Lehet, hogy a fű jellegéhez képest túl kis magasságra vannak állítva a kerekek. Állítson be nagyobb magasságot. |
| 4. Túl nehéz tolni a fűnyírót. | A. Állítson be nagyobb magasságot, hogy a késház kevésbé súrolja a füvet. Ellenőrizze, hogy minden kerék szabadon forgatható-e. |
| 5. A fűnyíró rendellenes zajt kelt és rázkódik. | A.Engedje el a fogantyút a fűnyíró bezárásához. Húzza ki a biztonsági kulcsot. Fordítsa meg a fűnyírót és ellenőrizze a pengét, hogy megbizonyosodjon arról, hogy nem hajlott-e vagy sérült-e. Ha a penge sérült, cserélje ki a pengét. Ha a fedélzet alja sérült, vigye a fűnyírót egy hivatalos szervizközpontba.B.Ha a pengén nincs látható sérülés, a fűnyíró tovább rezg: Lazítsa meg a fogantyú fogantyúját a fűnyíró bezárásához, távolítsa el a biztonsági kulcsot és vegye le a pengét. Forgassa el a pengét 180 fokkal, és húzza meg ismét. Ha a fűnyíró továbbra is rezeg, vigye egy hivatalos szervizközpontba. |
| 6. Az akkutöltő LED-je nincs bekapcsolva. | A. Ellenőrizze a dugasz csatlakoztatását.B. Cserélje ki a töltót. |
| 7. Az akkutöltő LED-je nem vált zöld színre. | A. Az akkut meg kell vizsgáltatni. Vigye egy hivatalos márkaszervizbe. |
| 8. A fünyírogép fügyűjtő zsákja nem gyűjti össze a lenyírt füszálakat. | A. Zsákolás előtt távolítsa el a takaró lemezt.B. Csatorna blokkolva . Engedje el a fogantyút a fünyíró bezárásához.Húzza ki a biztonsági kulcsot. Tisztítsa meg a csatornát a fünyírásoktól.C. Túl sok füvet nyír le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza.D. A zsák megtelt. Gyakrabban ürítse a zsákot! |
| 9. Talajtakarás közben a talajon lenyírt füszálak láthatók. | A. Túl sok füvet nyír le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza. Csak a teljes vágáshossz maximum 1/3-ig vágjon.B. Ellenőrizze a vágóél élességét. Gondoskodjon, hogy az él mindig éles legyen. |
| 10. Rövid vagy csökkent üzemidő a gép többszöri használata után. | A. Térjen vissza a hivatalos márkaszervizbe – előfordulhat, hogy új akkura van szükség. |
| 11. Az akkutöltő LED-je piros fénnyel villog, és az akkut nem lehet feltölteni. | A. A folyamatos töltés miatt az akku túlhevülhet. Vegye ki az akkut a töltőből, és várja meg, amíg az akku 42°C-ra vagy annál kevesebbre hül. |
MEGFELELŐSÉGI NYILATKOZAT
A gyártó,
PÖSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Kijelenti, hogy a termék
Leírás WORX Akkumulátoros fúnyíró
Típus WG743E, WG743E.9 (740-789 - a
készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)
Rendeltetés Fünyírás
Megfelel a következő irányelveknek,
2006/42/EC, 2014/30/EU, 2011/65/
EU&(EU)2015/863, 2000/14/EC módosítva: 2005/88/EC
2000/14/EC módosítva: 2005/88/EC:
- Megfelelőség-ellenőrző eljárás a
VI függelék értelmében
- Mért hangerő-szint 89.3 dB(A)
- Garantált hangerő-szin 92 dB(A)
Tanúsítási szervezet
Név: Intertek Testing & Certification Ltd (tanúsítási szervezet:0359)
Az alábbi normáknak:
EN 60335-1, EN 60335-2-77, EN 62233, EN ISO
3744, EN 55014-1, EN 55014-2
A müszaki dokumentáció összeállítására jogosult személy:
Név Marcel Filz
Cím Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
2019/11/14
Allen Ding
Helyettes fömérnök, Tesztelés és minősítés
Positec Technology (China) Co., Ltd
s)Vykonávajte riadnu likvidáciu batérie..
