MANUAL DE UTILIZARE GWI 12V5 Professional BOSCH

Instruţiuni generale de siguranta pentru scule electrice

AVERTISMENT

Citi toate averitzarile, instructiunile, ilustratiile si specificatiile puse la dispositie

impreuţuţiunilormentionate mai jos poate duce la electrocutare, incendiu si/sauvatamari corporale grave

Pästraşi toate indicatiile de avertizare.si instructiunile in vederea utilizarilor viitoare.

Termenul "sculă electrică" folosit in indicatiile de averizare se referă la sculele electrice alimentate de la retea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fãră cablu de alimentare).

Siguranta la locul de muncă

• Mentineti-va sectorul de lucru curat si bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la'accidente.
  Nu lucrati cu sculele electrice in mediu cu pericol de explozie, in care exista lichide, gaze sau pulberi

inflamabile. Sculele electrice genereazs scantei care pot aprinde praful sau vaporii.

Nu permitei accesul copilor si al spectatorilor in timpul utilizarii sculei eletrice. Daca va este distrasă atentia puteti pierde controul.

Siguranta electrica

Stecherul sculei electric trebuie sa fie potrivit prizei elecrice. Nu modificati niciodata stecherul. Nu folosi fioge adaptoare la sculele electrice cu impamantare (legate la masa). Stecherele nemodificate si prizele corespunzatoare diminueazar riscul de electrocutare.
Eviti contactul corporal cu suprafete impamantate sau legate la masa ca tevi, instalati de incalzire, plite si frigidere. Exist un risc crescut de electrocutare atunci cand corpul va este impamantat sau legat la masa.
Feriti sculele electrice de ploaie sau umezeal. Patrunderea apei intr-oculaelectricamareste riscul de electrocutare.
Nu schimbai destinata cablului. Nu folosi niciodata cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage stecherul afară din przyă. Feriti cablul de caldură, uliei, muchii ascutite sau componente aflate in miscare. Cablurile deteriorate sau incurcate mâreasc riscul de electrocutare.
Atunci cand lucrati cu o sculă electrică in aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediu exterior. Folosirea unui cablu prelungitor adecvat pentru mediu exterior diminuează riscul de electrocutare.
Dacaupoate fi evitata folosirea sculei electricine in mediu umed, folosi o alimentare protejata printr-un dispositiv de curent rezidual (RCD).Utilizarea unui dispositiv RCD reduce riscul de electrocutare.

Siguranta personelor

Fiti atenti, aveti grija de ceea ce faceti si procedati rational atunci cand lucrati cu o scula electrica. Nu folosi scula electrica atunci cand sunteti obosi cui aflati sub influenta drogurilor, a alcoholuii saa medicamentelor. Un moment de neatentie in timul utilizarii sculeor eletrice poate duce la raniri grave.
Purtati echipament personal de protectie. Purtati intoteauna ochelari de protectie. Purtarea echipamentului personal de protectie, ca masca pentru praf, incaltaminte de siguranta antiderapantara, casca de protectie sau protectia auditiva, in functie de tipul si utilizarea sculei eletrice, diminueazariscul ranirilor.
Eviti o punere in functiune involuntara. Inainte de a introduce stecherul in prizai/sau de a introduce acumulatorul in scula electrica, de a oridica sau de a o transporte, asigurati-vacacesta este oprita. Daca atunci cand transporte scula electrica tinej degetul pe intrerupator Sau dacarorniti scula electrica inainte de a oracorda la reteaua de curent, puteti provoca accidente.
Inainte de pornirea sculei electrice indeparta tci clestii de reglare saue cheile fixe din aceasta. O cheie sau un

cleste ataat la o componenta rotativaa sculei electrice poate provoca raniri.

Nu va intindei pentru a lucra cu scula electrica. Mentinei-va intotdeauna stabilitatea si echilibrul. Astfel veti putea controla mai bine scula electrica in situatai neastepate.
Purtati imbracaminte adecvatà. Nu purtati imbracaminte larga sau podoabe. Feriti parul si imbracamintea de piesele aflate in miscare. Imbracamntea larga, parul lung sau podoabele pot fi prinse in piesele aflate in miscare.
Dacà pot fi montate echipamente de aspirare sì colectare a prafului, asiguratí-va cà acestea sunt racordate sī folosite in mod correct. Folosirea unei instalati di aspirare a prafului poate duce la reducerea poluárii cu praf.
Nu va lasati amagiti de usurinta in operare dobandita in urma folosirii freventa a sculelor electrice si nu ignorati principiile de siguranta ale acestora. Negljenta poate provoca, intr-o fractiune de secunda,vatamari corporale grave.

Utilizarea si manevrarea atenta a sculelor electric

Nu suprasoliciti scula electrica. Folosi pentru executarea lucrarii dv. scula electrica destinata acelui scop. Cu scula electrica potrivita lucrati mai bine si mai sigur in domeniul de putere indicat.
Nu folositi scula electrica dacă aceasta are intrerupatorul defect. O scula electrica, care nu mai poate fi pornită sau oprita, este periculoasași trebuie reparata.
Scoatei stecherul afara din priza si/sau independa taci accumulatorul daca este detasabil, inainte de a executa reglaje, a schimba accesorii sau a deposita scula electrica. Aceastamasura de prevedere impiedica pornerea involuntara a sculei eletrice.
Păstrati sculele electricne nefolosite la loc inaccesibil copiilor si nu lasati să lucreze cu scula electrică persone care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instruciuni. Sculele electrice devin periculose atunci cand sunt folosite de persone lipsite de experientă.
Intretineti sculele electrice si accesoriile acestora. Verificati alinierea corespunzatoare, controlati daca, componentele mobile ale sculei electrice nu se blocheazaa, sa daca exista pieste rupte sa deteriorate care sa afe cateze functiOnarea sculei electricle. Inainte deutilizare da la reparat o scula electrica defectapieseldeteriorate.Cauza multor accidente afost intretinerea necorespunzatoare a sculelor electricle.
- Mentineti bine disposizitivele de taiere bine ascutite si curate. Dispositivele de taiere intretincte cu grijä, cu taisuri ascutite se intepenesc in mai mica masura si pot fi conduse mai uor.
Folosi scula electrica, accesoriile, disponibile del lucru etc. conform prezentelor instruetioni, tinand cont de condiile del lucru si de activitatea care

trebuie desfasurata.Folosirea sculelor electricine in alt scop decat pentru UTILizarile prevazute,poate duce la situati periculoase.

• Mentineti manerele si zonele de prindere uscate, curate si feriti-le de uei si unsoare. Manerele si zonele de prindere alunecoase nu permit manevrarea si controul sigur al sculei electrice in situatu neasteptate.

Manevrarea siutilizareata enta a sculelor electrice cu accumulator

• incarcai accumulatoril numai in incarcaoarele recomandate de producator. Daca un incarcaotor destinat unui anumit tip de accumulator este folosit la incarcaea altor tipuri de accumulator decat cele prevazute pentru el, exista pericol de incendiu.
  Folosi numai accumulatori special destinati sculelor electrice respective. Utilizarea alter accumulatori poate duce la raniri si pericol de incendiu.
  Feriti accumulatori nefolosi de agrafele de birou, monede, chei, cuie, suruburi sau alto obiecte metalice mici, care ar putea provoca suntarea bornel. Un scurtcircuit intre bornele accumulatorului poate duce la arsuri sau incendiu.
  In cazul utilizarii gresite, se poate scurge lichid din accumulator; evitaqui contactul cu acesta. In cazul contactului accidental cu acesta, clati ci au apa zona afectata. In cazul contactului lichidului cu ochii, consultati de asemenea un medic. Lichidul scurs din accumulator poate produce irita tii ale pielii sau arsuri.
  Nu folosi un accumulator sao o scula electrica cu accumulator deteriorarat sau modificat. Accumatori dieteriorati sau modificati pot aveun comportament imprevizibil care sa duca la incendiu,explozie sa s generze risc devatamari corporale.
  Nu expuneti accumulatorul Sau scula electrica la foc Sau temperaturi excessive. Expunerea la temperaturi mai mari de 130^ poate duce laexplozii.
  Respectati toate instruclunile de incarcare si nu reincarcai accumulatorol Sau scula electrica cu accumulator la temperaturi situate in afara domeniului de temperaturi specificat in instructiuni. Incarcarea incorccta sau la temperaturi situate in afara domeniului de temperaturi specificat ar putea cauza deteriorarea accumulatorului si mari riscul de incendiu.

Intretinere

Incredintati scula electrica pentru reparare personalului de specialitate, calificat in acest scop, repararea facandi-se numai cu piese de schimb originale. Astfel vei fi siguri ca este mentinută siguranta sculei electrice.
Nu intretneti niciodata accumulatori deteriorati.

Intretinerea acumulatorilor ar trebui efectuata numai de catre producator sau de catre furnizori de service autorizati de acesta.

Instrueti privind siguranta pentru masini de gaurit si masini de gaurit/insurubat

Instruetiuni de siguranta pentru toate lucrarile

Puratai aparat de protectie auditiva atunci cand gauriti cu percutie. Expunerea la zgomot poate duce la pierderea auzului.
Tineti scula electrica de manerele izolate atunci cand executati lucrari la care accesoriul de taiere sau elementele de fixare pot intra in contact cu conductori electrici ascunsi. Contactul accesoriului de taiere sau al elementelor de fixare cu un conductor aflat, sub tensiune" poate pune, sub tensiune" componentele metalice expuse ale sculei electrice si provoca electrocutarea operatorului.

Instruetiuni de siguranță in cazul UTILIZARI de burghie lungi

Nu lucrati niciodata cu o turatie mai mare decat turatia maxima admisa pentru burghi. La turatii mai mari, burghiul se poate indo dac a este lasat sa se roteasca liber, fara a fi in contact cu piesa de lucru, provocandvatamari corporale.
Incepeti intotdeana gaurirea cu o turatie mai micasi varful burghiului sa fie in contact cu piesa de lucru. La turatii mai mari, burghiul se poate indo daca este lasat sa se roteasca liber, fara a fi in contact cu piesa de lucru, provocandvatamari corporale.
Exerciti fortá de apásare numai coliniar cu burghiul si nu apásati excesiv. Burghiele se pot indoi ceea ce poate duce la ruperea lor Sau la pierderea controlului, provocándvatamári corporale.

Instruetiuni de siguranta supplementare

Tineti ferm scula electrica. La strangerea si slabirea suruburilor pot aparea pentru scurt timp momente de reactie puternice.
Asigurati piesa de lucru. O piesa de lucru fixata cu dispositive de prindere sau intro menghina este tinutamai sigur decat cu mana dumneavoastra.
Folosiţi detectoare adecovate pentru a localiza conducte de alimentare ascunse sau adresati-va in acest scop regiei locale furnizaoare de utilitatei.

Contactul cu conductori eletrici poate duce la incendiu si electrocutare. Deteriorarea unei conducte de gaz poate provocaexplozii.Strapungerea unei conducte de apa provoaca pagube materiale.

• Inainte de a punejos sculaelectrica asteptati ca aceasta sa se opreasca complet.Dispositivul del lucru se poate agata si duce la pierderea controlului asupra sculei electrice.
  In cazul deteriorarii Sau utilizarii necorespunzatoare a accumulatorului, se pot degaja vapori. Accumulatoru poate arde sau explodes. Aerisiti bine incaperea si solicitati asistenta medicala daca starea dumneavoastr de sanatate se inrautaeste. Vapori pot irita caile respiratoriui.

148 Romana

Nu deschideti accumulatorol. Exist pericol de scurtcircuit.
In urma contactului cu obiecte ascutite ca de exemplu cuie saurubelnite Sau prin actiunea unor forte exteriorare asupra sa, acumulatorul se poate deterioria.

Se poate produce un scurtcircuit intern in urma carua acumulatorul sa se aprinda, sa scoata fum, sa explodeze sa s asupraicalzeasca.

Utilizi acumulatorul numai pentru produsele oferite de acelasi producator. Numai astfel acumulatorul va fi protejat impotriva unei suprasolicitari periculoase.

Feriti accumulatorol de caldura, de asemenea, de exemplu, de radiatii solare continue, foc, murdarie, apa si umezeal. in caz contrar, exista pericolul de exploie s scurtcircuit.

• Opriţi imedit scula electrică, in cazul in care accesoriul se blochează. Fiti pregăti pentru momente de reactie puternice care generează recul.

Accesoriul se blocheaz da cscula electrica estesprasolicitata saeeste inclinata gresit in piesa de lucru.

Descrierea produsului.si aperformantelorsale

Citi toate indicatiile si instructiunile de siguranta. Nerespectarea instructiunilor si indicatiilor de siguranta poate provoca electrocutare, incendiu si/sau raniri grave.

Tineti seama de ilustratiile din partea anterioara a instructiunilor de folosire.

Utilizarea conform destinatiei

Scula electrica este destinata insurubarii si desurubarii de suruburi, precum si gauririi in lemn, metal, ceramic si material plastic. GSB este destinata in mod suplimentar gauririi cu percutie in caramida, zidarie si piatra.

Componentele illustrate

Numerotarea elementelor componente se refera la schita sculei electrice de pe pagina grafica.

(1) Sistem de prindere a accesorilor
(2) Mandrina rapida
(3) Inel de reglare pentru preselectarea cupului de strangere
(4) Selector al modului de fonctionare (GSB 18V-EC)
(5) Comutator de selectare a treptelor de turatie
(6) Clemà colorata
(7) Clemà de prindere la centura
(8) Acumulator
(9) Tastă de deblocare a accumulatorului
(10) Lampa de lucru
(11) Indicator de protecţie la suprasarcină
(12) Suport universal pentru bitj
(13) Comutator de schimbare a directie de rotatie
(14) Comutator de pornire/oprine
(15) Márner (suprafata izolata de prindere)

a) Accesorile illustrate Sau descrie nu sunt cuprinse in setul de livrare standard. Puteti gasi accesorile complete in programul nostru de accesorii.

Date tehnice

Maşină de găurit și inșurubat cu accumulator GSR 18 V-EC GSB 18 V-EC
Număr de identificare		3 601 JE8 1.. 3 601 JE9 1..
Tensiune nominală V= 18 18
Turăție în gol(A)
-Treapta 1 de viteză rot/min 0-600 0-600
-Treapta a 2-a de viteză rot/min 0-1.900 0-1.900
Număr de percuții min	1	-0-28.500
Cuplu maxim de strangersile inșurubare dură/moale conform ISO 5393 (2017)A)	Nm	60/31 60/31
Ø maxim de găurire (treapta 1/a 2-a de viteză)
-Lemn mm 38 38
-Oțel mm 13 13
-Zidărie	mm	-13
Sistem de prindere a accesoriilor	mm	1,5-13
Ø maxim de inșurubare	mm	10 10
Greunate conform EPTA-Procedure 01:2014B)	kg	1,7-2,7
Temperatura ambientă recomandata în timul incărcării	°C	0 ... +35
Temperatura ambientă admisă în timul funționării și pe perioada deposizării	°C	-20 ... +50

Masina de gaurit si insurubat cu accumulator GSR 18 V-EC GSB 18 V-EC

Accumulatori recomandi GBA 18V...		ProCORE18V...	GBA 18V...
			ProCORE18V...
Încârcatoare recomandate GAL 18...			GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...

A) māsurat la 20-25°C cu accumulator GBA 18V 6.0Ah.
B) Māsurat cu GBA 18V 1.5Ah gBA 18V 12Ah.

Informatie privind zgomotul/vibratiile

Valorile zgomotului emis au fost determinate conform EN 62841-2-1.

GSR 18 V-EC

Nivelul de zgomot al sculei electrice evaluat dupa curba de filtrare A este in mod normal de 75 dB(A). Incertitudinea

K = 5 dB. Nivelul de zgomot in timpul lucrului poate depasi valorile specifie. Poarta cesti antifonice!

GSB 18 V-EC

Nivelul de zgomot al sculei electrice evaluat dupa curba de filtrare A este in parametri normali: nivel de presiune sonora 87 dB(A); nivel de putere sonora 98 dB(A). Incertitudinea K = 5 dB.

Poartacasti antifonce!

GSR 18 V-EC GSB 18 V-EC
Valorile totale ale vibratiolior a_h (suma vectoriala a trei directii) si incertitudinea K au fost determinate conform EN 62841-2-1:

Găurire:
ah	m/s2	<2,5	<2,5
K	m/s2	1,5	1,5
Găurire cu percutie:
ah	m/s2	-	10,5
K	m/s2	-	1,5

Nivelul vibratiilor si nivelul zgomotelor emise specifie in prezentele instrukturi au fost masurate conform unei proceduri de masurate standardizate pot fi utilize la compararea diferitelor scule electrice. Acesta pot fi folosite si pentru evaluarea provizorie a vibratiilor si zgomotului emis.

Nivelul specificat al vibratiilor si al zgomotului emis se refera la celei mai freventa utiliser ale sculei electrice. In eventualitatea in care scula electrica este utilizesa pentru alte aplicati, impreunau alte accesorii decat celei indicate sau nu, beneficazao de o intreinere satisfacatoare, nivelul vibratiilor si nivelul zgomotului emis se pot abate de la valorile specifie. Aceasta poate amplifica considerabil vibratiile si zgomotul de-a lungul intregului interval de lucru.

Pentru o evaluare exacta a vibratiilor si a zgomotului ar trebui luate in calcul si intervalele de temp in care scula electrica este deconnectata sau functioneaza, dar nu este folosita efectiv. Aceastametoda de calcul ar putea duce la reducerea considerabilaa zgomotului pe intreg intervalul del lucru. Stabiliti masuri de siguranta supplementare pentru protejarea utilizatorului impotriva efectului vibratiilor, ca de exemplu: intrejinerea sculei elecrice si a accesoriilor, mentinerea caldurii mainilor, organizarea proceselor de munca.

Montare

Inaintea oricarorinterventii asupra sculei electricare (de ex. intretinere, schimbarea accesorilor, etc.) cat

si in timpul transportului si depositarii acosteia extragei accumulatorol din scula electrica. In cazul actionarii involuntare a intrerupatorului pornit/oprit exista pericol de ranire.

Incarcarea acumulatorului

Folosi numai incarcaoarele specifie in datele tehnice. Numai aceste incarcaoare sunt adaptate la accumulatorul cu technologie litiu-ion montat la scula dumneavoastré electrică.

Notă: Accumulatorul este partial incârcat la livrare. Pentru a asigura functionarea la capacitatea nominală a accumulatorului, inainte de prima Utilizare, incârcați complet accumulatorul in incârçator.

Accumulatorul litiu-ion poate fi incarcat in orice moment, fara ca prin aceasta sa i se reduca durata de viata utila. Intreruperea procesului de incarcare nu afecteazacumulatorul.

Acumulator Li-Ion este protejat impotriva descarcarii profunde prin "Electronic Cell Protection (ECP)".Cand acumulatoru s-a descarcat, scula electrica este deconnectata printr-un circuit de protectie: dispositivul del lucru nu se mai misca.

Dupa deconnectarea automata a sculei electricne nu mai apasa pe intrerupatorul Pornit/Oprit. Accumulatoru s-ar putea deterioria.

Respectati instruetionile privind eliminaria.

150 Romana

Extragerea acumulatorului

Accumulatorul (8) este prevazut cu doua trepte de blocare, care au rolul de a preveni caderea accumulatorului din scula electrica in cazul apasarii involuntare a tastei de deblocare a accumulatorului (9). Cát timp accumulatorul este introduz in scula electrica, acesta este fixat in posizie prin forta elastica a unui arc.

Pentru extragerea accumulatorului (8), apasa pe tasta de deblocare (9) si extrage accumulatorul din scula electrica. Nu forta.

Indicatorul starii de incarcare a accumulatorului

LED-urile verzi ale indicatorului starii de incarcare a accumulatorului indică starea de incarcare a accumulatorului. Din considerente legate de siguranta, verificarea starii de incarcare este posibila numai cu scula electrica oprita.

Pentru indicarea starii de incarcare, apasa tasta sau Acest lucru este posibil si cand accumulatorul nu este montat pe scula electrica.

Daca, dupa apasarea tastei pentru indicarea starii de incarcare, nu se aprinde niciun LED, inseamna ca accumulatorul este defec si trebuie inlocuit.

Tip de accumulator GBA 18V...

LED-uri Capacitate

Aprindere continuă de 3 ori cu iluminare de culoare verde	60-100%
Aprindere continuă de 2 ori cu iluminare de culoare verde	30-60%
Aprindere continuă o datață cu iluminare de culoare verde	5-30%
Aprindere intermitentă o datață cu iluminare de culoare verde	0-5%

Tip de accumulator ProCORE18V...

LED-uri Capacitate

Aprindere continuă de 5 ori cu iluminare de culoare verde	80-100%
Aprindere continuă de 4 ori cu iluminare de culoare verde	60-80%
Aprindere continuă de 3 ori cu iluminare de culoare verde	40-60%
Aprindere continuă de 2 ori cu iluminare de culoare verde	20-40%
Aprindere continuă o datața cu iluminare de culoare verde	5-20%
Aprindere intermitentă o datața cu iluminare de culoare verde	0-5%

Inlocuirea accesoriului (consulta imaginea A)

Instalatie de aspirare a prafului/aschiilor

Inaintea oricaror interventi asupra sculei electrice (de ex. intreinere, schimbarea accesorilor, etc.) cat si in timpul transportului si depositarii acesteia extragei accumulatorul din scula electrica. In cazul actionarii involuntare a intrerupatorului pornit/oprit exista pericol de ranire.
Atunci cánd comutatorul de pornire/oprise (14) nu este apasat, arborele portburghiu este blocat. Aceasta face posibila schimbarea rapida,comfortabila si simpla a accesoriului din mandrină.
Deschidei mandrina rapida (2) rasucind-o in directia de rotatie pana cand scula poate fi montata. Introduceti un accesoriu.
Rotiti manual si cu fortà mansonul mandrinei rapide (2) in directia de rotatie ②. Astfel, mandrina se va bloca automat.
Pulberile rezultate din prelimucrarea de materiale cum sunt vopselepe baz de plumb, anumite tipuri de lemn, minerale si metal pot fi daunatoare sanatai. Atingerea sau inspirarea acestor pulberi poate provoca reactii allergice si/ sau imbolnavirile cailor respiratoriie ale utilizatorluii sau a le personelar aflate in apropiere.
Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales im combinatie cu materiale de adaos utilizezate la prelucarea lemnului (cromat, substante de protectie a lemnului). Materialele care contin azbest nu pot fi prelimucrate decat de catre specialisti.
- Asiguratiba nventaillatie a locului de munca.
- Este recomandabil sa se utilizeze o mascara de protecie a respiratiei avand clasa de filtrare P2.
Respectati prescriptile din tara dumneavoastra referitoare la materialele de prelucrat.
Eviti acumularile de praf la locul de munca. Pulberile se pot aprinde cu usurinta.

Functionare

Punere in functiune

Introducerea accumulatorului

Notă: Folosirea unor accumulatori care nu sunt adecvaţi sculei dumneavoastré electrice poate duce la deranjamente fonctionale sau defectarea acestea.

Asezati pe miloc comutatorul de schimbare a directiei de rotatie (13) pentru a preveni pornirea accidental. Introduci acumulatorul incarcat (8) in maner pana cand acesta se fixeaz perceptibil si este coplanar cu manerul.

Actionati comutatorul de schimbare a directiei de rotatie (13) numai cu scula electrica oprita.

Cu ajutorul comutatorului de schimbare a directiei de rotatie (13) puteti schimba direccta de rotatie a scelei electrice.

Atunci cánd comutatorul de pornire/oprine (14) este apasat, acest lucru nu mai este insa posibil.

Functionare spre dreapta: Pentru gaurire si insurubarea de suruburi, impingeti comutatorul de schimbare a directiei de rotatie (13) spre stanga, pana la opritor.

Functionare spre stanga: Pentru slabirea, respectiv deurubarea suruburilor si piulitelor, apasati spre dreapta comutatorul de schimbare a directei de rotatie (13), pana la opritor.

Reglarea modului de fonctionare

Gaurire

GSR 18 V-EC:

Positioneazā inelul de reglare pentru preselectarea cupululi de strangere (3) in dreptul simulolului „Gaurire".

GSB 18 V-EC:

Positioneaza selectorul modului de fonctionare (4) in dreptul simbolului „Gaurire".

Insurubare

Positioneaza inelul de reglare pentru preselectarea cupulului de strangere (3) in dreptul cupulului de strangere dorit.

GSB 18 V-EC:

Positioneaza selectorul modului de fonctionare (4) in dreptul simbolului „Insurubare".

Gaurire cu percutie (GSB 18 V-EC)

Positioneaza selectorul modului de fonctionare (4) in dreptul simbolului, Gaurire cu percutie".

Pornirea/oprinea

Pentru punerea in functiune a sculei electrice, apasati si mentineti apasat comutatorul de pornire/oprire (14).

LED-ul (10) se aprinde pe jumătate sau complet cand este apăsat comutatorul de pornire/oprire (14)și permite iluminarea zonei de inşurubare in condiții de luminozitate nefavorabilia.

Pentru oprirea sculei electrice, eliberati comutatorul de pornire/oprise (14).

Reglarea turatiei

Puteti regla fārā trepte turatia sculei electrice pornite exercitand o apāsare mai puternica sau mai usoarà a comutatorlui de pornire/oprise (14).

O apasare usoara a comutatorului de pornire/oprire (14) determina o turatie mai scazut. Turia creste odata cu cresterea fortei de apasare.

Preselectarea cuplului de strangere

Cu ajutorul inelului de reglare pentru preselectarea cupulului de strangere (3) poti preselecta cupul de strangere necesar in 20 de trepte. Accesoriuul se opreeste imediat ce este atins cupul de strangere reglat.

Selectarea mecanica a treptelor de turatie

Actionati comutatorul de selectare a treptelor de turaie (5) numai cu scula electrica oprita.

Impingeti intotdeauna pānā la opritor comutatorul de selectare a treptelor de turatie. In caz contrar, scula electricā se poate deteriora.

Trepata 1 de viteza:

Domeniu de turati scăzute; pentru executarea de găuri cu diametre mari sau pentru insurubare.

Trepta 2 de viteza:

Domeniu de turatii inalte; pentru executarea de gauri cu diametre mici.

Daca esteutilizata conform destinatiei, scula electrica nu poate fi suprasolicitata. In cazul unei solicitari prea puternice sau in cazul depasirii intervalului de temperatura admis al acumulatorului, turatia este redusa. Scula electrica va functiona din nou la turatie maxima numai dupa atingerea temperaturi admise a acumulatorului.

Protectia la suprasarcina in functie de temperatura este semnalizata prin aprinderea cu iluminare deculoare rosie a LED-ului (11) de pe scula electrica. Dupa stingerea LED-ului (11), aparatul se afla din nou in intervalul de temperatura admis al accumulatorului.

Protectia la recul (KickBack Control)
asigura un control mai bun al sculei
electrice, sporind astfel protectia
utilizatorului, comparativ cu sculele

electrice fara KickBack Control. In cazul unei rotiri bruste si imprevizibile a sculei electrice in jurul axei burghiului, scula electrica se oprește.

Deconnectarea rapida este semnalizata prin aprinderea intermitentaa LED-ului de pe scula electrica.

Pentru repunerea in functiune, eliberati comutatorul de pornire/oprire si actionati-l din nou.

Dacă functia KickBack Control este defectă, scula electrică nu mai poate fi pornită. Incredintează scula electrică in vederea reparări numai personalului de specialitate, calificat in acest scop, care utilizează PIESE de schimb originale.

Instructiuni delucru

Amplasati scula electrica pe surub numai in stare oprita. In caz contrar, accesorile aflate in rotatie pot aluneca.

Pentru extragerea capului de surubelinita sau a suportului universal pentru capete de surubelinita se poate folosi o scula ajutatoare.

Inaintea oricaror interventi asupra sculei electrice (de ex. intreinere, schimbarea accesorilor, etc.) cat si in timpul transportului si depositarii acesteia extrageti accumulatorul din scula electrica. In cazul actionarii involuntare a intrerupatorului pornit/oprit exista pericol de ranire.
Pentru a putea lucra bine si sigur, mentineti curate scula electrica si fantele de aerisire ale acesteia.

Serviciu de asistentară tehnica post-vanzari.si consultanta clienti

Serviciul nostru de asistentă tehnica raspunde intrebárilor tale atat in ceea ce priveste intretnerea si repararea produsului tau, CAT si referitor la piesele de schimb. Pentru desenele descompuse si informati provind piesele de schimb, poti de asemenea sa accesezi:

www.bosch-pt.com

Echipa de consultanta Bosch i t sta cu placere la dispositie pentru a te ajuta in chestiuni legate de produsele noastre si accesorile acestora.

In caz de reclamati ci comenzi depiese de schimb, te rugam sã specifici neaparat numarul de identificare compus din 10 cife, indicat pe placuca cu date tehnice a produsului.

Romania

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unitaţilor de service sunt disponibile la:

In cazul transportului de câtre terti (de exemplu: transport aerian Sau prin firmă de expeditii) trebuie respectate cerinte speciale privind ambalareași marcarea. In această situție,

la pregatirea expedierii trebuie consultat un expert in transportul marfurilor periculoase.

Expediati accumulatorii numai in cazul in care carcasa acestora este intactă. Acoperiti cu bandă de lipit contactele beschiseși ambalati astfel accumulatorul incât sa nu se poata deplasa in interiorul ambalajului. Vă rugam sâ respectati eventualele norme nationale suplimentare.

Eliminare

Sculele electric, acumulatorii, accesoriile si ambalajele trebuie directionate catre o statie de revalorificare ecologica.

Nu aruncai sculele electrice si accumulatorii/ bateriile in gunoiul menajr!

Numai pentru târile UE:

Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz si, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defeche sau consumate trebuie colectate separat si directionate catre o statie de reciclare ecologica.

Accumulatori/baterii:

Li-Ion:

Vá rugam sá respectáti indicàtiile de la paragraful Transport (vezi „Transport“, Pagina 152).

Быларскn

Yka3aHnHa 3a cnryphoct

06u yka3aHHa 3a 6e3oNaCHocT aeneKtpOHCTpymEnTH

PENEYPENK

DEHME

PpooyetBcHKn npEynpexKe

:glj dla j gac s lj b

o laaiuI lLa g diS 5jJil jI

ggljgljglgws g doljglgjS

2012/19/EUwawu oogwj

UgJl 2006/66/ECg uI.

Jg（Sg）GwjBbLwli

:Gol/1sJlW sJjL

:gjogjj

uJUdUaIabUoo, uusEgaj)

aao,olS227.1s dgj

228

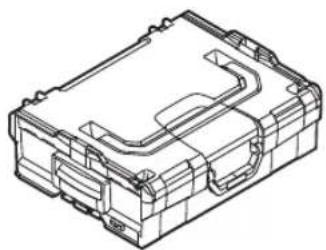

(L-BOXX136)

1600A002WC26084

1600A002WA

Licenses
