GEBRUIKSAANWIJZING GWI 12V5 Professional BOSCH

Oorsponkeike gebruikkaarwitzina

da Original bursarwispin

Sy Bruksanyisng Longlal

no Original driftsinstruss

Akguceraisetphiet

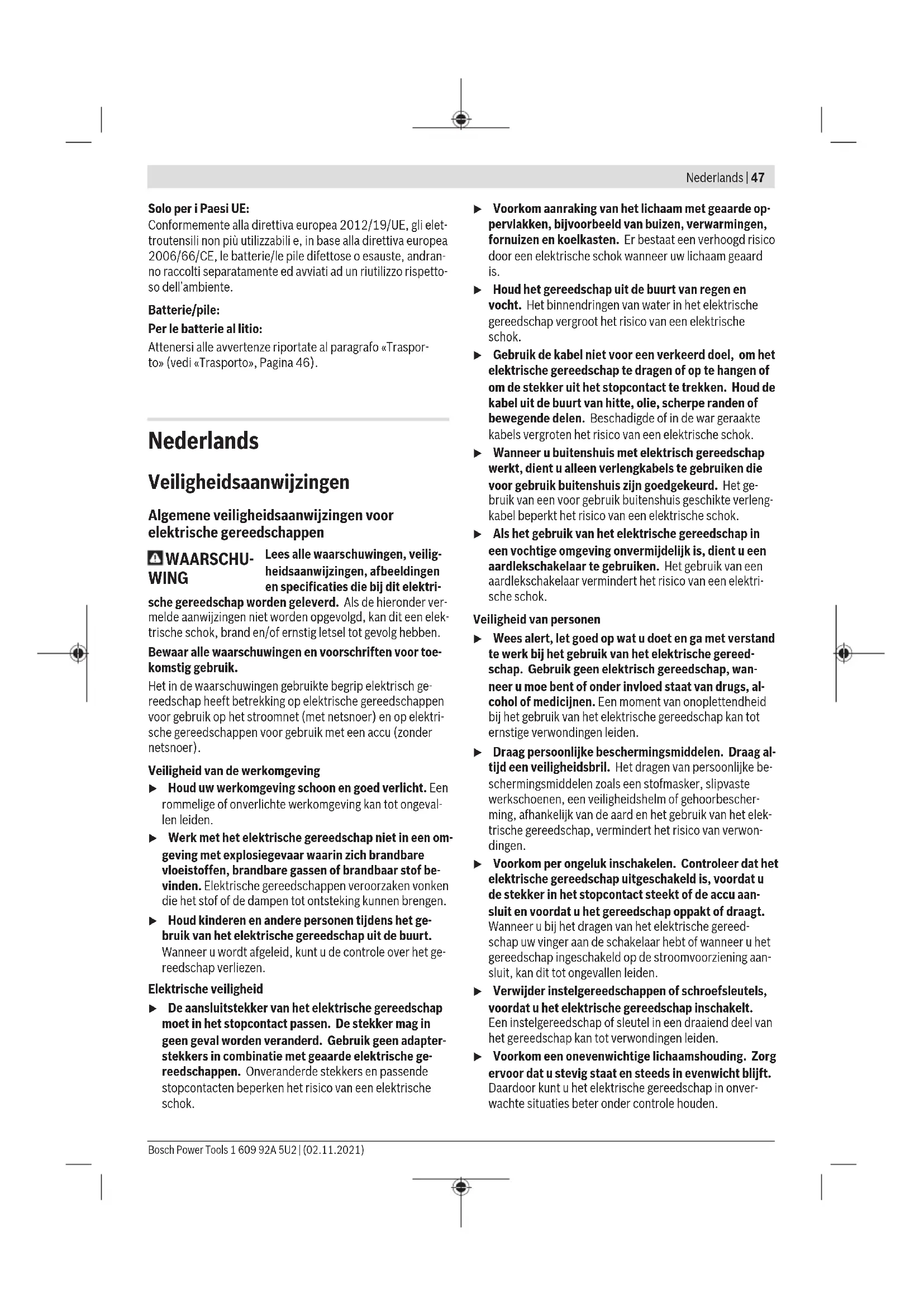

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen,brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gekruiken die voor gekruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gekruik buitenshuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
Voorkom per ongeluk inschaken. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit,kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een oneevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachtete situaties beter onder controle honden.

Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanneer stofafzugings-of stofopvangoorzieingen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het geevaar door stof.
Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoort zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap,voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt.Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er Niet mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaavaarlijk wanner deze door onervaren Personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller en bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvoed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzeitgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektri

sche gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-ties veilig kan worden gezendeerd en bediend.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wonneer het met andere accu's wordt gebruikt.
- Gebruik alleen de waarvoort bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kanwenoorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
- Gebruik accu of gereedschap nicht, als deze beschadigd of verandererd+zijn. Beschadigde of veranderde accu's+kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Blootstelling aan vuur of temperaten boven 130^ kan een explosie veroorzaken.
Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of la den bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.
Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dient uitsluitend te wordenuitgevoerd door de fabrikant of erkende serviceworkplaatsen.

Veiligheidsaanwijzingen voor boormachines en schroevendraaiers

Veiligheidsaanwijzingen voor alle bewerkingen

Draag gehoorbescherming bij het klopboren. Bootstelling aan lawaai kan leiden tot gehoorverlies.

Houd het elektrische gereedschap vast aan de geisoleerde handgrepen, wanneer u werkzaamheden verricht waarbij het accessoire of het bevestigingsmiddel in aanraking kan komen met verborgen bedrading. Als het accessoire of bevestigingsmiddel in aanraking komt met een spanningvoerende draad, dan kunnen de meta-len delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kunden krijgen.

Veiligheidsaanwijzingen bij het gebruik van lange boren

Werk nooit met een hoger toerenal dan het maximale nominale toerenal van de boor. Bij hogere toerenallen kan het bit verbuigen, als u dit vrij zonder contact met het werkstukThat draaien, wat kan resulteren in persoonlijk letsel.
Begin alkjtd te boren met een laag toerental, waar bij de punt van het bit contact heeft met het werkstuk. Bij hogere toerenallen kan het bit verbuigen, als u dit vrij zonder contact met het werkstuk laat draaien, wat kan resulteren in persoonlijk letsel.
Oefen uitsluitend lijnrecht t.o.v. het bit druk uit en oe- fen geen overmatige druk uit.Bits kuren verbuigen met als gevolg breuk of verlies van controle, wat kan resulteren in persoonlijk letsel.

Aanvullende veiligheidsaanwijzingen

Houd het elektrische gereedschap goed vast. Bij het vast-en losdraaien van schroeven hunnen gedurende korteijd groe reactiemomenten optreden.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doein.
- Gebruik geschiktde detectoren om verborgen elektricieteits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energia- of waterleidingbedrivf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding peroorzaakt materiele schade.

Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt. Het inzetgereed-schap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kutnen de luchtwe-gen irriteren.
Open de accuniet. Er bestaat gevaar voor kortsluiting.
Door spitse voorwerpen, zoals bijv. spijkers of schroe-vendraiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.

• Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.
  Beschem de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.
  Schakel het elektrische gereedschap onmiddelijkuit, wanner het inzetgereedschap blokkeert. Ben voorbereid op hoge reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert, wanner het elektrische gereedschap overbelast wordt of in het te bewerken werkstuk Kantelt.

Beschrijving van productenwerking

Lees alle veiligheidsaanwijzingen en instructies. Het Niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor het indraaien en losdraaien van schroeven evenals voor het boren in hout, metaal, keramiek en kunststof. De GSB is bovendien bestemd voor het klopboren in baksteen, metselwerk en steen.

Afegebelede componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Gereedschapsopname
(2) Snelspanboorhouser
(3) Instelring draaimomentinstelling
(4) Moduskeuzeschakelaar (GSB 18 V-EC)
(5) Toerentalschakelaar
(6) Kleurclip
(7) Riemclip
(8) Accu
(9) Accu-ontgrendelingstoets
(10) Werklicht
(11) Aanduiding overbelastingsbeveiliging
(12) Universele bithoudera
(13) Draairichtingschakelaar
(14) Aan/uit-schakelaar
(15) Handgreep (geisoleerd greepvlak)

a) Niet elk afgebeeld en beschreiben accesoire is standard bij de levering inbegrepen. Alle accessoires zich te vinden in ons accesouroprogramma.

50|Nederlandsl

Technische gegevens

Accuboorschroevendraier GSR 18 V-EC GSB 18 V-EC
Productnumber		3601 JE8 1.. 3601 JE9 1..
Nominale spanning V= 18 18
Onbelast toerental(A)
- Stand 1 min	-1	0-600 0-600
- Stand 2 min	-1	0-1900 0-1900
Aantal slagen min	-1	-0-28500
Draaimoment harde/flexible schroeferbinding volgens ISO 5393 (2017)A)	Nm	60/31 60/31
Max. boor-Ø (1e/2e versnelling)
- hout mm 38 38
- staal mm 13 13
- Metselwerk mm - 13
Gereedschapsopname mm 1,5-13 1,5-13
Max. schroef-Ø	mm	10 10
Gewicht volgens EPTA-Procedure 01:2014B)	kg	1,7-2,7 1,7-2,7
Aanbevolen omgevingstemperatuur bij het opladen	°C	0...+35	0...+35
Toegestane omgevingstemperatuur tijdens gebruik en bij opslag	°C	-20...+50	-20...+50
Aanbevolen accu's		GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
Aanbevolen oplaadapparaten		GAL 18...	GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...

A) gemeten bij 20 - 25^ met accu GBA 18V 6.0Ah.
B) Gemeten met GBA 18V 1.5Ah en GBA 18V 12Ah.

Informatie over geluid en trillingen

Geluidsemissiewaarden bepaald volgens EN 62841-2-1. GSR 18 V-EC

Het A-gewogen geluidsdrukniveau van het elektrische ge-ereedschap bedraagt typisch 75 dB(A). Onzekerheid

K = 5 dB. Het geluidsniveau bij het werkken kan de aangegeven waarden overschrijden. Draag gehoorbescheming!

GSB 18 V-EC

Het a-gewogen geluidsniveau van het elektrische gereed-schap bedraagt typisch:geluidsdrukniveau 87 dB(A); geluidsdrukniveau 98 dB(A).Onzekerheid K = 5 dB.

Draag gehoorbescherming!

	GSR 18 V-EC	GSB 18 V-EC
Totale trillingswaarden ah (vector som van drierichtingen) en onzekerheid K bepaald volgens EN 62841-2-1:
Boren:
ah	m/s2	<2,5
K	m/s2	1,5
Klopboren:
ah	m/s2	-
K	m/s2	-

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeer de meetmethode en+kennen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven gelduidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanner het elektrische gereedschap darüber wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kannen het trillingsniveau en de ge

luidsemissiewaarde afwijken. Dit kan de trillings- en ge- luidsemissie gedurende gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geldismissies moet ook rekening worden gehonden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar nicht werkelijk worden gebruikt. Dit kan de trillings- en geldismissies gedurende gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Montage

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algtd de accu uit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Accu opladen

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zich af-gestemd op de bij het elektrische gereedschap gebruekte Li-Ion-accu.

Aanwijzig: De accu worden gedeeltelijk geladen geleverd. Om de volledige capacititeit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De Lithium-Ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu Niet.

De Li-ion-accu is door de „Electronic Cell Protection (ECP)“ gegen dieportlading beschermd. Als de accu leeg is, worden het elektrische gereedschap door een verilgheidsschakelinguitgeschakeld. Het inzetgereedschap beweegt nicht meer.

Druk na het automatisch uitschakelen van het elektrische gereedschap Niet meer op de aan/uit-schakelaar. De accu kan anders beschadigd worden.

Neem de aanwijzingen met betrekking tot afvalverwijdering inRCT.

Accu verwijderen

De accu (8) beschicht over twee vergrendelingsstanden die moeten voorkomen dat de accu bij het onbedoeld indrukken van de accuontgrendelingstoets (9)uit de machine valt. Zolang de accu in het elektrische gereedschap is geplaatst, worden deze door een veer op de juisteplaats gehonden.

Voor het verwijderen van de accu (8) drukt u op de ontgren-delingstoets (9) en trekt u de accuuit het elektrische gereedschap. Gebruik waar bij geen geweld.

Accu-opleadaanduiding

De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap möglichk.

Druk op de toets voor de oplaadaanduiding of, om de laadtoestand aan te gehen. Dit is ook möglichk, wanner de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet verrangen worden.

Accutype GBA 18V...

LED's Capacitelt

Permanent licht 3 × groen 60-100%

Permanent licht 2 × groen 30 - 60%

Permanent licht 1 × groen 5-30%

Knipperlicht 1 × groen 0 - 5 %

Accutype ProCORE18V...

LED's Capacitelt

Permanent licht 5 × groen 80-100%

Permanent licht 4 × groen 60-80%

Permanent licht 3 × groen 40-60%

Permanent licht 2 × groen 20-40%

Permanent licht 1 × groen 5-20%

Knipperlicht 1 × groen 0 - 5 %

Inzetgereedschap wisselen (zie afbeelding A)

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen alsijd de accu uit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Als de aan/uit-schakelaar (14) Niet is ingedrukt, worden deuitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouser snel, gemakkelijk en eenvoudig worden verrangen.

Open de snelspanbooorhoder (2) door deze in draairichting te draaien, totdat het gereedschap kan worden aangebracht. Zet het gereedschap in.

Draai de huls van de snelspanboorhouser (2) met de hand in draairichting krachtig dicht. De boorhouser wordt daardoor automatisch vergrendeld.

Afzuging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de luchtwegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

Zorg voor een goede ventilatie van de werkplek.

-Er worden geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen inRCT.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikname

Accuplaatsen

Aanwijzing: Het gebruik van accu's die nicht geschikt zijn voor uw elektrische gereedschap, kan leiden tot verkeerd functioneren of beschadiging van het elektrische gereedschap.

Zet de draairichtingschakelaar (13) in het midden om per ongeluk inschaken te verhinderen. Plaats de geladen accu (8) in de greedp tot deze voelbaar vastklikt en geldijk met de greedp ligt.

Draairichting instellen (zie afbeelding B)

Bedien de draairichtingschakelaar (13) alleen als het elektrische gereedschap stilstaat.

Met de draairichtingschakelaar (13) sunt u de draairichting van het elektrische gereedschap veranderen. Bij ingedrukte aan/uit-schakelaar (14) is ditECHTER NIET mogelijk.

Rechtsdraaien: voor het boren en indraaien van schroeven drukt u de draairichtingschakelaar (13) maar links tot aan de aanslag door.

Linksdraaien: voor het losdraien of uittdraien van schroeven en moeren drukt u de draairichtingschakelaar (13) maar rechts tot aan de aanslag door.

Modus instellen

Boren

GSR 18 V-EC:

Zet de insteling draaimomentinstelling (3) op het symbol „Boren".

GSB 18 V-EC:

Zet de moduskeuzeschakelaar (4) op het symbol „Boren".

Schroeven

Stel de insteling draaimomentinstelling (3) op het gewenste draaimoment in.

GSB 18 V-EC:

Zet de moduskeuzeschakelaar (4) op het symbol „Schroeven".

Klopboren (GSB 18 V-EC)

Zet de moduskeuzeschakelaar (4) op het symbol „Klopboren".

In- en uitschakelen

Druk voor ingebruikname van het elektrische gereedschap op de aan/uit-schakelaar (14) en houd deze ingedrukt.

De LED (10) brandt bij half of helemaal ingedrukte aan/uitschakelaar (14) en hiermee kan de schroefplek bij ongunsti-gelichtomstandigheden verlicht worden.

Om het elektrische gereedschap uit te schakelen, laut u de aan/uit-schakelaar (14) los.

Toerental instellen

U kunt het toenental van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schake-laar (14) indrukt.

Lichte druk op de aan/uit-schakelaar (14) heeft een laag toerental tot gevolg. Met toenemende druk worden het toerental hoger.

Draimoment vooraf instellen

Met de instelring draaimomentinstelling (3) kunt u hetoodzakelijkde draaimoment in 20 standen instellen. Zodra het ingestelde draaimoment bereikt is, worden het inzetgereed-schap gestopt.

Bedien de toerentalschakelaar (5) alleen als het elektrische gereedschap stilstaat.
Schuif de toerentalschakelaar altijd helemaal tot aan de aanslag. Anders kan het elektrische gereedschap beschadigd raken.

1e versnelling:

Laag toerentalbereik. Voor werkzaamheden met een groote boordiameter en voor het in- en uitdraaien van schroeven.

2e versnelling:

Hoog toerentalbereik. Voor werkzaamheden met eenkleine boordiameter.

Temperatuurafhankelijke overbelastingsbeveiliging

Bij reglementair gebruik kan het elektrische gereedschap Niet overbelast worden. Bij te sterke belasting of verlaten van het toegestane accutemperatuurbereik worden het toerental verlaagd. Het elektrische gereedschap loopt pas na het bereiken van de toegestane accutemperatuur weer met vol toerental.

De temperatuurafhankelijke overbelastingsbeveiliging worden weergegeven door het rood oplichten van de LED (11) op het elektrische gereedschap. Als de LED (11) uitgaat, dan heeft het apparaat waar het betrouwbare temperatuurbereik van de accu bereikt.

De Li-Ion-accu is door de „Electronic Cell Protection (ECP)“ gegen dieportlading beschermd. Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakelinguitgeschakeld. Het inzetgereedschap beweegt nicht meer.

Sneluitschakeling (KickBack Control)

De sneluitschakeling (KickBack Control) biedt een betere controle over het elektrische gereedschap en verhoegt daardoor deeiligheid voor de gebruiker, in vergelijkking

met elektrische gereedschappen zonder KickBack Control. Wanneer het elektrische gereedschap plotseling en onvoorspelbaar gaat roteren rond de booras, dan worden het elektrische gereedschap uitgeschakeld.

De sneluitschakeling wordt door het knipperen van de LED op het elektrische gereedschap aangegeven.

Laat voor het opnieuw in gebruik nemen de aan/uit-schake- laar los en bedien deze opnieuw.

Als de functie KickBack Control defect is, kan het elektrische gereedschap Niet meer worden ingeschakeld. Laat het elektrische gereedschap alleen repare-ren door gekwalificeerd en vakkundig personeel en al-leen met originele verrangingsonderdelen.

Aanwijzingen voor werkzaamheden

• Plaats het elektrische gereedschap alleenuitgeschakeld op de schroef. Draaiende inzetgereedschappen können wegglieden.

Om schroefbit of universele bithouder te verwijderen, mag een hulpgereedschap gebrukt worden.

Riemclip

Met de riemclip kurz u het elektrische gereedschap bijv. aan een riem vastmaken. U heeft dan beiden handen vrij en het gereedschap is alkijd binnen handbereik.

Kleurclip (zie afbeelding D)

Met de kleurclip (6) kunt u het elektrische gereedschap individuel markeren.

Onderhoud en service

Onderhoud en reiniging

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algid de accu uit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Houd het elektrische gereedschap en de ventilatieopeningen algijd schoon om goed en veilig te werken.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Explosietekingen en informatie over verrangingson

derdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadiesteam helpt u graag bij vragen over once producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tiem cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de meegeleverde Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze geallen要去 bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanner de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen要去en op een voor het milieu verantwoordde wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese rechtlijk 2012/19/EU要去en nicht更是bruibkare elektrische gereedschappen en volgens de Europese rechtlijk 2006/66/EG要去en defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer", Pagina 53).

Dansk

aanepainetas 87 dB(A); aanentehotaso 98 dB(A). Epavarmuus K = 5 dB.

Reglarea directiei de rotatie (consultati imaginea B)

Protectia la suprasarcina in functie de temperatura

Protectie la descarcare profunda

Acumulator Li-Ion este protejat impotriva descarcarii profunde prin "Electronic Cell Protection (ECP)". Cand acumulatoru s-a descarcat, scula electrica este deconnectata printr-un circuit de protectie: dispositivul del lucru nu se mai misca.

Frana de siguranta (KickBack Control)
