MANUAL DE UTILIZARE PSB Easy BOSCH

Română....Pagina 109

Instrucțiuni privind siguranța și protectția muncii

Indicații generale de avertizare pentru scule electrice

AVERTISMENT Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea

indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.

Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.

▶ Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.

Siguranță electrică

▶ Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ștecherului. Nu folositi fișe adaptoare la sculele electrice legate la pământ de protecție. Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
▶ Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.
▶ Feriți mașina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
- Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.

- Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător automat de protecție împotriva tensiunilor periculoase. Întrebuințarea unui întrerupător automat de protecție împotriva tensiunilor periculoase reduce riscul de electrocutare.

Siguranța persoanelor

▶ Fiți atenți, aveți grijă de ceea ce faceți și procedați rati- onal atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
Purtați echipament personal de protecție și întotdeau-na ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridică sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe intrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.
▶ Evitați o ținută corporală nefirească. Adoptați o poziție stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcăminte a largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
▶ Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
▶ Nu folosiți scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărțați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.

110 | Română

▶ Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
- Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiiuni. Tineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Service

Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

Instrucțiuni privind siguranța pentru mașini de găurit

▶ Purtati protecții auditive în timpul găuririi cu percuție. Expunerea la zgomot poate provoca pierderea auzului.
▶ Folosiți mânerele suplimentate în cazul în care acestea au fost livrate împreună cu scula electrică. Pierderea controlului poate duce la vătămări corporale.
Prindeți scula electrică de suprafetele de prindere izolate atunci când executați operații în cursul cărora accesoriiul poate atinge conductori ascunși sau propriul cordon de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
Accesoriiile se pot înfierbânta în timpul lucrului! Există pericol de arsură în timpul schimbării accesoriiului. În trebuințați mănuși de protecție pentru a extrage accesoriiul.
▶ Pentru a evita pornirea accidentală a sculei electrice, eliberați întotdeauna tasta de fixare. Pentru aceasta, apăsați scurt întrerupătorul pornit/oprit.
▶ Folositi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materiale sau poate duce la electrocutare.

• Opriți imediat scula electrică dacă dispozitivul de lucru se blochează. Fiți pregătiți la reculul generat de acest blocaj. Dispozitivul de lucru se blochează dacă:
• scula electrică este suprasolicitată sau
• este răsucită în piesa de lucru.
• Apucați strâns mașina în timpul lucrului și adoptați o poziție stabilă. Scula electrică se conduce mai bine cu ambele mâini.
  Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
  Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.

Descrierea produsului și a performanțelor

Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Utilizare conform destinatiei

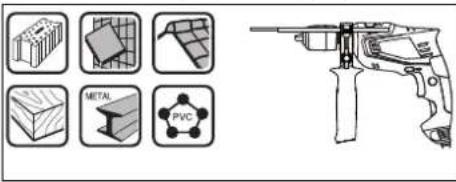

Scula electrică este destinată găuririi cu percuție în cărămidă, beton și piatră cât și găuririi în lemn, metal, ceramică și material plastic. Mașinile prevăzute cu reglare electronică și funcționare dreapta/stânga sunt adecvate și pentru însurubare.

Elemente componente

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

1 Bucşă anterioară
2 Bucşă posterioară
3 Mandrină rapidă
4 Comutator „Găurire/găurire cu percuție“
5 Tastă de fixare pentru întrerupătorul pornit/oprit
6 Comutator de schimbare a directiei de rotație
7 Întrerupător pornit/oprit
8 Tastă de reglare a limitatorului de adâncime*
9 Şurub fluture pentru fixarea mânerului suplimentar*
10 Mâner suplimentar cu limitator de adâncime *
11 Limitator de reglare a adâncimii*
12 Mâner (suprafață de prindere izolată)
13 Mâner suplimentar (suprafață de prindere izolată) *
14 Adaptor universal de prindere*
15 Cap de şurubelnită*

*Accesoriiile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Română | 111

Date tehnice

Mașină de găurit cu percuție		PSB Easy	PSB Easy*
Număr de identificare 3 603 A30 0.. 3 603 A30 1..
Putere nominală	W	5	5
Putere maximă debitată	W	3	7
Turație la mersul în gol	rot./min 50-3000 50-3000
Turație nominală	rot./min 50-3000 50-3000
Număr percuții	rot./min 33000 33000
Moment nominal de rotație	Nm 1,2 1,5
Cuplu de blocare conform EN 60745	Nm 11 12
Funcționare dreapta/stânga		●	●
Blocare automată a axului (Auto Lock)		-	●
Diam. guler ax	mm 43 43
Diam. max. găurire
- Zidărie	mm	10	10
- Beton	mm	10	10
- Oțel	mm	8	8
- Lemn	mm	25	25
Domeniu prindere mandrină	mm	2-13	2-13
Greutate conform EPTA-Procedure 01:2014	kg 1,5 1,6
Clasa de protectie		☐/II /II	☐
Specificațiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite și al unor modele de execuție specifice anumitor țări, aceste specificații pot varia.

Informatie privind zgomotul/vibratiile

Valorile zgomotului emis au fost determinate conform EN 60745-2-1.

		PSB Easy PSB Easy
Nivelul de zgomot evaluat A al mașinii este în mod normal de Nivel presiune sonoră	dB(A)	96	97
Nivel putere sonoră	dB(A)	107	108
Incertitudine K	dB(A)	3	3
Purtați protectie auditivă!
Valorile totale ale vibrațiilor ah (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-1:
Găurire în metal:
ah	m/s2	7,5	6,5
K	m/s2	1,5	1,5
Găurire cu percuție în beton:
ah	m/s2	32	28
K	m/s2	4,0	2,0
înșurubare:
ah	m/s2	<2,5	<2,5
K	m/s2	1,5	1,5

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu acce-

sorii diverse sau care diferă de cele indicate sau nu beneficia- ză de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica con- iderabil solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv.

Bosch Power Tools 1 609 92A 2LX | (28.9.16)

112 | Română

Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesorilor, menținerea căldurii mânilor, organizarea proceselor de muncă.

Montare

Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.

Mâner suplimentar (vezi figura A)

▶ Folosiți-vă scula electrică numai împreună cu mânerul suplimentar 10.
Înaintea oricăror lucrări asupra sculei electrice asigurati-vă că șurubul-fluture 9 este bine strâns. Pierderea controlului poate duce la răniri.

Răsuciți şurubul fluture 9/ în sens antiorar și conduceți mâne- rul suplimentar 10 în poziția dorită deasupra mandrinei, pe gulerul axului sculei electrice.

Puteți rabata mânerul suplimentar 10 pentru a obține o pozi- ție de lucru sigură și comodă.

Rabatați mânerul suplimentar 10 în poziția dorită și strângeți din nou şurubul fluture 9/ răsucindu-l în sens orar.

Reglarea adâncimii de găurire (vezi figura B)

Cu limitatorul de adâncime 11 poate fi reglată adâncimea de găurire X dorită.

Apăsați tasta de reglare a limitatorului de adâncime 8 și introducții limitatorul de adâncime în mânerul suplimentar 10. Portiunea striată de pe limitatorul de reglare a adâncimii 11 trebuie să fie îndreptată în jos.

Trageți afară limitatorul de adâncime într-atât încât distanța dintre vârful burghiului și vârful limitatorului de adâncime să fie egală cu adâncimea de găurire X dorită.

Dispozitivul de aspirare a prafului

- Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

• Folosiți o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
• Asigurati buna ventilatie a locului de muncă.
• Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările și depunerile de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Mandrină rapidă (PSB Easy) (vezi figura C)

Fixați bucșa posterioară 2 a mandrinei rapide 3 și rotiți bucșa anterioară 1 în direcția de rotație ①, până când accesoriiul poate fi introdus. Introduceți accesoriiul.

Fixați bucșa posterioară 2 a mandrinei rapide 3 și rotiți puternic cu mâna bucșa anterioară 1 în direcția de rotație ②.

Mandrină rapidă (PSB Easy ^+ ) (vezi figura D)

Dacă întrerupătorul pornit/oprit 7 nu este apăsat, arborele portburghiu este blocat. Aceasta permite o schimbare rapidă, comodă și simplă a dispozitivului din mandrină.

Deschideți mandrina rapidă 3 învârtind-o în direcția de rotație 0, până când accesoriul poate fi introdus. Introduceți accesoriul.

Închideți rotind puternic cu mâna bucșa mandrinei rapide 3 în directția de rotație ②, până când nu se mai aude zgomotul de forțare a înclichetării. În acest mod mandrina se blochează automat.

Mandrina se deblochează din nou dacă, pentru îndepărtarea dispozitivului, învârtiți bucșa mandrinei în direcție opusă.

Dispositive şurubelnită

În cazul utilizării capetelor de şurubelnită 15 ar trebui să folo- siți întotdeauna un adaptor universal 14 pentru capete de şu- rubelnită. Utilizați întotdeauna numai capete de şurubelnită potrivite pentru capul de şurub care trebuie înşurubat.

Pentru înșurubare poziționați întotdeauna comutatorul „Găurire/găurire cu percuție“ 4 pe simbolul „Găurire”.

Schimbarea mandrinei

La sculele electrice fără sistem de blocare a arborelui portburghiu mandrina trebuie schimbată la un atelier autorizat de asistență service post-vânzări pentru scule electrice Bosch.

Mandrina trebuie strânsă cu un moment de strân-gere de aprox. 30-35 Nm.

Functionare

Punere în funcțiune

- Atentie la tensiunea rețelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuța indicatoare a tipului sculei electrice. Sculele electrice inscriptionate cu 230 V pot funcționa și racordate la 220 V.

Română | 113

Reglarea directiei de rotație (vezi figura K)

Cu comutatorul de schimbare a direcției de rotație 6 puteți schimba direcția de rotație a sculei electrice. Atunci când întrerupătorul pornit/oprit 7 este apăsat acest lucru nu mai este însă posibil.

Functionare dreapta: Pentru găurire și înșurubare împingeți comutatorul de schimbare a direcției de rotație 6 spre stânga, până la marcajul opritor.

Functionare spre stânga: Pentru slăbirea resp. desprindea șuruburilor și piulițelor împingeți comutatorul de schimbare a direcției de rotație 6 spre dreapta, până la marcajul opritor.

Reglarea modului de functionare

Găurire și înșurubare

Pozitionați comutatorul 4 pe simbolul „Găurire“.

Găurire cu percuție

Pozitionați comutatorul 4 pe simbolul „Găurire cu percuție“.

Comutatorul 4 se înclichetează perceptibil și poate fi acționat și cu motorul în funcțiune.

Pornire/oprire

Apăsați pentru punerea în funcțiune a sculei electrice între-rupătorul pornit/oprit 7 și țineți-l apăsat.

Pentru fixarea în poziție apăsată a întrerupătorului pornit/oprit 7, apăsați tasta de fixare 5.

Pentru oprirea sculei electrice eliberați întrerupătorul pornit/oprit 7 respectiv, dacă acesta a fost blocat cu tasta de fixare 5, apăsați scurt interupătorul pornit/oprit 7 și apoi eliberați-I din nou.

Pentru a economisi energie, tineți scula electrică pornită nu-mai atunci când o folositi.

Reglarea turației/a numărului de percuții

Puteți regla fără trepte turația/numărul de percuții al sculei electrice deja pornite prin varierea forței de apăsare exercitate asupra întrerupătorului pornit/oprit 7.

O apăsare ușoară a întrerupătorului pornit/oprit 7 are drept efect o turație/număr de percuții scăzut. O dată cu creșterea apăsării se mărește și turația/numărul de percuții.

Instructiuni de lucru

Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
- Puneti scula electrică pe piuliță/șurub numai în stare oprită. Accesoriiile aflate în mișcare de rotație pot altfel aluneca.

După ce ați lucrat un timp mai îndelungat cu o turație redusă, lăsați scula electrică să meargă în gol la turație maximă aprox. 3 minute pentru a serăci.

Întreținere și service

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
▶ Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.

Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranței exploatații, această operație se va executa de către Bosch sau de către un centru autorizat de asistență tehnică post-vânzări pentru scule electrice Bosch.

Asistență clienti și consultanță privind utilizarea

Serviciul de asistență clienti vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și piesele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:

www.bosch-pt.com

Echipa de consultanță Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30-34

013937 Bucureşti

Tel. consultanță clienti: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Eliminare

Sculele electrice, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind maşinile și aparatele electrice și electronice uzate și transpunerea acesteia în legislația națională, sculele electrice scoase din uz trebuie colectate separat și direcționate către o stație de revalorificare ecologică.

Sub rezerva modificărilor.
