MANUAL DE UTILIZARE DMP180Z MAKITA

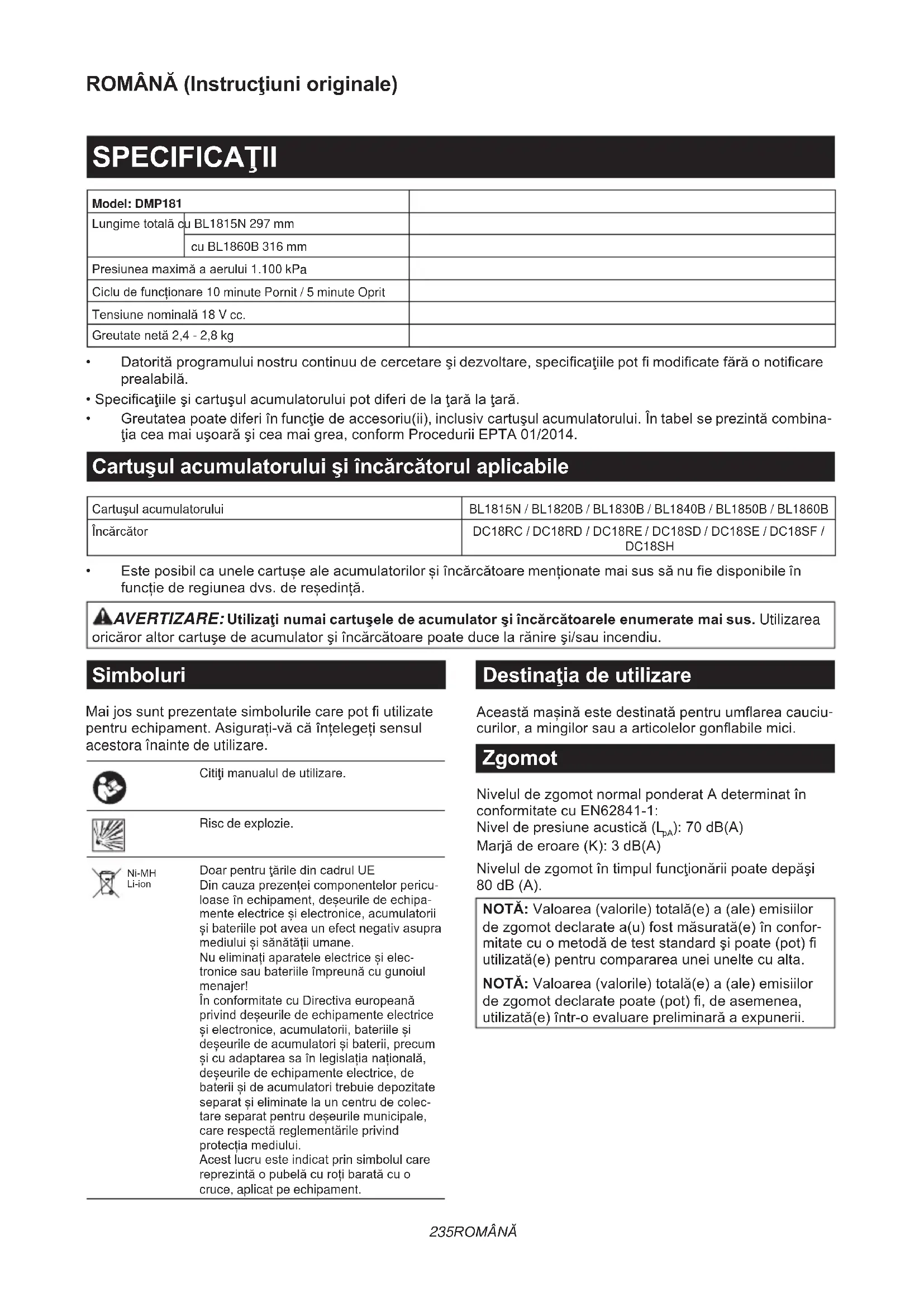

Model: DMP181
Lungime totală cu BL1815N 297 mm
Presiunea maximă a aerului 1.100 kPa
Ciclu de functionare 10 minute Pornit / 5 minute Oprit
Tensiune nominală 18 V cc.
Greutate netă 2,4 - 2,8 kg

• Datorită programului nostru continuu de cercetare și dezvoltare, specificațiile pot fi modificate fără o notificare prealabilă.
• Specificațiile și cartușul accumulatorului pot diferi de la țară la țară.
• Greutatea poate diferi în funcție de accesoriu(ii), inclusiv cartușul acumulatorului. În tabel se prezintă combinația cea mai ușoară și cea mai grea, conform Procedurii EPTA 01/2014.

Cartușul accumulatorului și încărcătorul aplicabile

Cartușul accumulatorului	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Încărcător	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

- Este posibil ca unele cartușe ale accumulatorilor și încărcătoare menționate mai sus să nu fie disponibile în funcție de regiunea dvs. de reședință.

AVERTIZARE: Utilizați numai cartușele de accumulator și încărcătoarele enumerate mai sus. Utilizarea âror altor cartușe de accumulator și încărcătoare poate duce la rănire și/sau incendiu.

Simboluri

Mai jos sunt prezentate simbolurile care pot fi utilizate pentru echipament. Asigurați-vă că înțelegeți sensul acestora înainte de utilizare.

Citiți manualul de utilizare.

Risc de explozie.

Doar pentru țările din cadrul UE

Din cauza prezenței componentelor periculoase în echipament, deșeurile de echipamente electrice și electronice, accumulatorii și bateriile pot avea un efect negativ asupra mediului și sănătății umane.

Nu eliminați aparatele electrice și elec- tronice sau bateriile împreună cu gunoiul menajer!

În conformitate cu Directiva europeană privind deșeurile de echipamente electrice și electronice, acumulatorii, bateriile și deșeurile de accumulatori și baterii, precum și cu adaptarea sa în legislația națională, deșeurile de echipamente electrice, de baterii și de accumulatori trebuie depozitate separat și eliminate la un centru de colec-tare separat pentru deșeurile municipale, care respectă reglementările privind protectția mediului.

Acest lucru este indicat prin simbolul care reprezintă o pubelă cu roți barată cu o cruce, aplicat pe echipament.

Destinația de utilizare

Această mașină este destinată pentru umflarea cauciu-curilor, a mingilor sau a articolelor gonflabile mici.

Zgomot

Nivelul de zgomot normal ponderat A determinat în conformitate cu EN62841-1:

Nivel de presiune acustică (L _pA ): 70 dB(A)

Marjă de eroare (K): 3 dB(A)

Nivelul de zgomot în timpul funcționării poate depăși 80 dB (A).

NOTĂ: Valoarea (valorile) totală(e) a (ale) emisiilor de zgomot declarate a(u) fost măsurată(e) în conformitate cu o metodă de test standard și poate (pot) fi utilizată(e) pentru compararea unei unelte cu alta.

NOTĂ: Valoarea (valorile) totală(e) a (ale) emisiilor de zgomot declarate poate (pot) fi, de asemenea, utilizată(e) într-o evaluare preliminară a expunerii.

⚠ AVERTIZARE: Purtați echipament de protecție pentru urechi.
⚠AVERTIZARE: Emisiile de zgomot în timpul utilizării efective a uneltei electrice poate diferi de valoarea (valorile) nivelului declarat, în funcție de modul în care unealta este utilizată, în special ce fel de piesă este prelucrată.
⚠AVERTIZARE: Asigurați-vă că identificați măsurile de siguranță pentru a proteja operatorul, acestea fiind bazate pe o estimare a expunerii în condiții reale de utilizare (luând în considerare toate părțile ciclului de operare, precum timpii în care unealta a fost oprită, sau a funcționat în gol, pe lângă timpul de declanșare).

Vibratii

Valoarea totală a vibrațiilor (suma vectorilor tri-axiali) determinată conform EN62841-1:

Mod de lucru: Umflare (1.100 kPa)

Emisie de vibrații (a _h ): 3,6 m/s ^2

Marjă de eroare (K): 1,5 m/s²

NOTĂ: Valoarea (valorile) totală(e) a (ale) nivelului de vibrații declarat a (au) fost măsurată(e) în conformitate cu o metodă de test standard și poate (pot) fi utilizată(e) pentru compararea unei unelte cu alta.

NOTĂ: Valoarea (valorile) totală(e) a (ale) nivelului de vibrații declarat poate (pot) fi, de asemenea, utilizată(e) într-o evaluare preliminară a expunerii.

⚠AVERTIZARE: Nivelul de vibrații în timpul utilizării efective a uneltei electrice poate diferi de valoarea (valorile) nivelului declarat, în funcție de modul în care unealta este utilizată, în special ce fel de piesă este prelucrată.

⚠AVERTIZARE: Asigurați-vă că identificați măsurile de siguranță pentru a proteja operatorul, acestea fiind bazate pe o estimare a expunerii în condiții reale de utilizare (luând în considerare toate părțile ciclului de operare, precum timpii în care unealta a fost oprită, sau a funcționat în gol, pe lângă timpul de declanșare).

Declaratie de conformitate CE

Numai pentru țările europene

Declarația de conformitate CE este inclusă ca Anexa A în acest manual de instrucțiuni.

AVERTIZĂRI DE SIGURANTĂ

Avertismente generale de siguranță pentru mașinile electrice

AVERTIZARE: Citiți toate avertismentele privind siguranța, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică. Nerespectarea integrală a instrucțiunilor de mai jos poate cauza electrocutări, incendii și/sau vătămări corporale grave.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

Termenul „mașină electrică” din avertizări se referă la mașinile dumneavoastră electrice acționate de la rețea (prin cablu) sau cu acumulator (fără cablu).

Siguranța zonei de lucru

1. Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate sau întunecate favorizează accidentele.
2. Nu folosiți mașina în atmosfere explozive, sau în prezența lichidelor, a gazelor sau a pulberilor inflamabile. Mașinile electrice generează scântei care pot aprinde praful sau vaporii.
3. Nu permiteți accesul copiilor și al vizitatorilor în zona de lucru. Distragerea atenției poate duce la pierderea controlului asupra mașinii.

Siguranța electrică

1. Fișele mașinii electrice trebuie să se potri-vească la prize. Nu modificați niciodată fișele, sub nicio formă. Nu folosiți prize cu adaptor pentru mașinile cu împământare. Fișele nemodificate și prizele corespunzătoare reduc riscul de electrocutare.
2. Evitați contactul corpului cu suprafețele împământate, precum conducte, radiatoare, cup-toare și frigidere. Vă puteți electrocuta în cazul în care corpul dumneavoastră este legat la pământ.
3. Nu expuneți mașina electrică la ploaie sau condiții de umiditate. Apa care penetrează mașina electrică sporește riscul de electrocutare.
4. Nu forțați cablul de alimentare. Nu transportați, trageți sau deconectați niciodată mașina de cablu. Feriți cablul de alimentare de căldură, uleiuri, muchii tăioase sau piese mobile. Un cablu de alimentare deteriorat sau încurcat sporește riscul de electrocutare.
5. Când folosiți mașina electrică în exterior, folosiți un cablu de extensie pentru exterior. Folosirea unui cablu de alimentare pentru exterior reduce riscul de electrocutare.

6. Dacă operarea unei mașini electrice într-o locație cu umezeală nu poate fi evitată, utilizati o alimentare cu protecție prin dispozitiv la curent rezidual (RCD). Utilizarea unei protecții RCD reduce riscul şocurilor electrice.

7. Maşinile electrice pot produce câmpuri electromagnetice (CEM), care nu sunt dăunătoare pentru utilizator. Cu toate acestea, utilizatorii stimulatoarelor cardiace și ai altor dispozitive medicale similare, trebuie să contacteze producătorul dispozitivului și/sau medicul pentru recomandări înainte de a utiliza această maşină electrică.

Siguranța personală

1. Fiți atent și acționați cu simțul răspunderii atunci când folosiți o mașină electrică. Nu folosiți o mașină electrică atunci când sunteți obosit, când vă aflați sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul funcționării poate cauza vătămări corporale grave.
2. Purtați echipamentul personal de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție precum masca de protecție contra prafului, încălțămintea cu talpă antiderapantă, casca sau protecția pentru urechi utilizate pentru condiții corespunzătoare vor reduce riscul accidentărilor.
3. Preveniți punerea accidentală în funcțiune. Asigurați-vă că întrerupătorul este pe poziția de oprire înainte de conectarea la sursa de alimentare și/sau la accumulator, înainte de ridicarea sau transportarea uneltei. Transportarea mașinilor electrice ținând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit favorizează accidentările.
4. Îndepărtați cheile de scule înainte de a porni mașina electrică. O cheie atașată la o piesă în mișcare a mașinii electrice poate cauza vătămări corporale.
5. Nu vă întindeți excesiv. Mențineți-vă permanent echilibrul și sprijiniți-vă ferm pe picioare. Acest lucru va permite un control mai bun al mașinii electrice în situații neașteptate.
6. Purtați haine corespunzătoare. Nu purtați îmbrăcăminte prea largă sau bijuterii. Țineți-vă părul și îmbrăcămintea departe de piesele mobile. Hainele largi, bijuteriile sau părul lung se pot prinde în piesele aflate în mișcare.
7. Dacă sunt prevăzute dispozitive pentru conectarea la un sistem de extragere și colectare a prafului, asigurați-vă că acestea sunt cuplate și utilizate corespunzător. Utilizarea colectării prafului poate reduce pericolele asociate prafului.
8. Nu lăsați familiaritatea obținută prin utilizarea frecventă a mașinilor să vă permită să vă complăceți cu situația și să ignorați principiile de siguranță ale mașinii. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.
9. Purtați întotdeauna ochelari de protecție pentru a vă proteja ochii contra rănirii atunci când utilizați unelte electrice. Ochelarii trebuie să fie în conformitate cu ANSI Z87.1 în S.U.A., EN 166 în Europa sau AS/NZS 1336 în Australia/Noua Zeelandă. În Australia/Noua Zeelandă se solicită în mod legal și purtarea unei măști obligatorii pentru a vă proteja fața.

Intră în responsabilitatea angajatorului să impună utilizarea unor echipamente de protecție și siguranță adecvate de către utilizatorii mașinii și de către celelalte persoane din imediata apropiere a zonei de lucru.

Utilizarea și îngrijirea maşinilor electrice

1. Nu forțați mașina electrică. Folosiți mașina electrică corespunzătoare pentru aplicatie. Mașina electrică corespunzătoare va efectua operațiunea mai bine și în mai multă siguranță dacă este folosită la rata pentru care a fost concepută.
2. Nu folosiți mașina electrică dacă întrerupătorul nu funcționează. Orice mașină electrică care nu poate fi controlată din întrerupător este periculoasă și trebuie să fie reparată.
3. Deconectați fișa de la sursa de curent electric și/sau, dacă sunt detașabile, scoateți acumulatoarele mașinii înainte de a face reglaje, schimba accesoriiile sau de a depozita mașinile electrice. Măsurile de siguranță preventive reduc riscul de a porni accidental mașina electrică.
4. Depozitați mașinile electrice pe care nu le folosiți într-un loc care nu se află la îndemâna copiilor sau a persoanelor ce nu sunt familiarizate cu instrucțiunile de utilizare ale mașinilor electrice. Mașinile electrice sunt periculoase dacă nu sunt folosite corespunzător.
5. Întrețineți sculele electrice și accesoriiile. Verificați posibila aliniere incorectă sau posi- bila blocare a pieselor mobile, deteriorarea componentelor sau orice alte condiții care pot afecta funcționarea sculei electrice. Dacă este deteriorată, reparați scula electrică înainte de utilizare. Multe accidente sunt provocate de sculele electrice întreținute necorespunzător.
6. Păstrați instrumentele de tăiere curate și ascu- țite. Instrumentele de tăiere bine întreținute nu se vor gripa și sunt mai ușor de controlat.
7. Utilizați mașina electrică, accesoriiile și cape-tele uneltelor etc. conform acestor instrucțiuni, luând în considerare condițiile de lucru și lucrarea care trebuie efectuată. Utilizarea mașinii electrice pentru operațiuni diferite de cele pentru care a fost destinată poate avea ca rezultat o situație periculoasă.

8. Asigurați-vă că suprafețele de prindere sunt uscate, curate și fără ulei sau unsoare. Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul mașinii în condiții de siguranță în situații neașteptate.

9. Atunci când utilizați mașina, nu purtați mănuși de lucru din material textil, care ar putea rămâne blocate. Blocarea mănușilor de lucru din material textil în piesele mobile ar putea rezulta în vătămări corporale.

Utilizarea și îngrijirea accumulatorului maşinii

1. Efectuați reîncărcarea numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un anumit tip de accumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de accumulator.
2. Folosiți mașinile electrice numai cu acumula- toarele special destinate acestora. Utilizarea altor acumulatoare poate prezenta risc de rănire și de incendiu.
3. Când nu folosiți cartușul de accumulatori, țineți-l la distanță de obiecte metalice pre-cum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Scurtcircuitarea bornelor accumulatorului poate provoca arsuri sau incendii.
4. În condiții extreme, lichidul poate fi eliminat din accumulator; evitați contactul cu acesta. Dacă intrați în contact accidental, clătiți bine cu apă zona afectată. Dacă lichidul intră în contact cu ochii, consultați și un medic. Lichidul eliminat din accumulator poate provoca iritații sau arsuri.
5. Nu utilizați un accumulator sau o unealtă care este avariată sau modificată. Bateriile avariate sau modificate pot prezenta comportament imprevizibil ce poate cauza incendii, explozii sau risc de rănire.
6. Nu expuneți un accumulator sau o unealtă la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi mai mari de 130 °C poate cauza explozii.
7. Urmați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta la temperaturi din afara intervalului specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi din afara intervalului specificat poate cauza deteriorarea bateriei și creșterea riscului de incendiu.

Service

1. Mașina electrică trebuie să fie reparată de un expert, folosind piese identice de schimb. Astfel se mențin siguranța și fiabilitatea mașinii electrice.
2. Nu reparați niciodată acumulatoarele avariate. Repararea acumulatoarelor trebuie efectuată numai de către producător sau de furnizorii de service autorizați.
3. Respectați instrucțiunile de lubrifiere și de schimbare a accesoriiilor.

Avertizări privind siguranța pentru compresorul cu acumulator

1. Atunci când umflați obiecte, conectați ferm pistolul de suflat, adaptorul și valva. În caz contrar, obiectul, furtunul, pistolul de suflat sau adaptorul s-ar putea deteriora și v-ați putea accidenta.

2. Eliberați lent presiunea aerului. Atunci când îndepărtați furtunul după umflarea obiectelor, țineți ferm obiectul, furtunul și pistolul de suflat. Obiectul, pistolul de suflat sau adaptorul pot sări din cauza aerului de evacuare și pot cauza vătămări.

3. Nu umflați obiecte peste limita maximă de presiune a acestora. În caz contrar, mașina sau obiectul s-ar putea deteriora și v-ați putea accidenta.
4. Nu utilizați mașina peste limita maximă a presi-unii de evacuare a mașinii. Utilizarea mașinii la o presiune de evacuare mai mare decât presiunea maximă de evacuare a mașinii poate duce la explozia obiectului sau a mașinii.
5. Umflați doar obiectele indicate de producător, cum ar fi cauciucuri, mingi sau articole gon- flabile mici. Umflarea altor obiecte poate duce la deteriorarea acestora și poate cauza vătămări.
6. Atunci când umflați obiecte, verificați mano-metrul, starea mașinii și a obiectului și asi-gurați-vă că nu există scurgeri de aer. În caz contrar, mașina sau obiectul s-ar putea deteriora, cauzând vătămări.
7. Când transportați mașina, țineți de mânerul acesteia. Nu țineți sau trageți furtunul. Mașina s-ar putea deteriora, cauzând vătămări.
8. După umflarea obiectelor, verificați presiunea aerului folosind un echipament de măsurare fiabil și calibrat. Utilizați manometrul mașinii doar ca referință.
9. După utilizarea continuă a mașinii timp de 10 minute, opriți mașina timp de 5 minute pentru răcire. Nu folosiți mașina peste timpul permis de funcționare continuă. În caz contrar, mașina s-ar putea deteriora, cauzând vătămări.
10. Nu folositi mașina pe nisip sau pe suprafețe prăfuite. Obiecte străine pot pătrunde în interiorul mașinii și pot duce la funcționarea defectuoasă.
11. Nu îndreptați racordul de evacuare al fur-tunului către dumneavoastră sau către alte persoane. Obiectele ar putea zbura, cauzând vătămări.
12. Nu îndreptați racordul de evacuare al furtunului înspre suprafețe prăfuite sau asemănătoare. Praful s-ar putea împrăștia, cauzând vătămări.
13. Nu umflați obiecte de capacitate mare. Dacă umflați un obiect de capacitate mare, mașina se poate încinge și poate provoca arsuri ale pielii.
14. Nu atingeți mașina, furtunul, pistolul de suflat sau adaptorul imediat după ce ați umflat obiecte. Piesele metalice pot deveni extrem de fierbinti și vă pot arde pielea.
15. Nu utilizati maşina cu mâinile umede.
16. Asigurați-vă că furtunul nu este încurcat. Furtunu încurcat poate duce la pierderea echili-brului, cauzând vătămări.
17. Nu lăsați niciodată mașina nesupravegheată atunci când furtunul este atașat la obiect sau în timpul funcționării.

18. Nu folositi maşina ca dispozitiv respirator.

19. Nu utilizati mașina pentru a pulveriza substanțe chimice. Inhalarea fumului toxic ar putea duce la afectiuni pulmonare.

20. Utilizați mașina într-un spațiu deschis, la cel puțin 50 de cm depărtare de orice perete sau obiect care ar putea împiedica fluxul de aer să ajungă la orificiile de ventilație.
21. Nu dezasamblati maşina.
22. Utilizați doar accesorii standard furnizate de Makita. Utilizarea oricăror alte accesorii sau piese auxiliare poate prezenta risc de vătămare corporală.
23. Înainte de a umfla o anvelopă, asigurați-vă că nu există zgârieturi sau fisuri în anvelopă. O anvelopă deteriorată poate să explodeze atunci când este umflată și poate cauza vătămări corporale.
24. În timp ce umflați o anvelopă, nu stați cu fața la peretele său lateral.

Instrucțiuni importante privind siguranța pentru cartușul acumulatorului

1. Înainte de a folosi cartușul accumulatorului, citiți toate instrucțiunile și atenționările de pe (1) încărcătorul accumulatorului, (2) accumulator și (3) produsul care folosește accumulatorul.
2. Nu dezasamblati și nu interveniți asupra car-tușului acumulatorului. Acest lucru poate cauza incendii, căldură excesivă sau explozii.
3. Dacă timpul de funcționare s-a redus excesiv, întrerupeți imediat funcționarea. Aceasta poate prezenta risc de supraîncălzire, posibile arsuri și chiar explozie.
4. Dacă electrolitul pătrunde în ochi, clătiți bine ochii cu apă curată și consultați imediat un medic. Există risc de orbire.
5. Nu scurtcircuitați cartușul accumulatorului: (1) Nu atingeți bornele cu niciun material conductor. (2) Evitați depozitarea cartușului acumulatorului la un loc cu alte obiecte metalice cum ar fi cuie, monede etc. (3) Nu expuneți cartușul accumulatorului la apă sau ploaie. Un scurtcircuit al accumulatorului poate provoca un flux puternic de curent electric, supraîncălzire, posibile arsuri și chiar defectarea mașinii.
6. Nu depozitați și nu utilizați maçina și cartușul acumulatorului în locuri în care temperatura poate atinge sau depăși 50 °C (122 °F).
7. Nu incinerați cartușul accumulatorului chiar dacă acesta este grav deteriorat sau complet uzat. Cartușul accumulatorului poate exploda în foc.
8. Nu introduceți cuie în cartușul accumulatorului, nu îl tăiați, striviți, aruncați sau scăpați și nu îl loviți cu un obiect dur. Astfel de acțiuni pot provoca incendii, căldură excesivă sau explozii.

9. Nu utilizati un accumulator deteriorat.

10. Acumulatorii Li-Ion încorporați se supun cerințelor Legislației privind substanțele periculose.
    Pentru transporturi comerciale, efectuate de exemplu de către părți terțe, expeditori, trebuie respectate cerințele speciale de ambalare și etichetare.
    Pentru pregătirea articolului care urmează să fie expediat, este necesară consultarea unui expert în materiale periculoase. Vă rugăm să respectați, de asemenea, reglementările naționale, care pot fi mai detaliate.
    Izolați sau acoperiți contactele deschise și împachetați acumulatorul în așa fel încât să nu se poată mișca în ambalaj.

11. Atunci când eliminați la deșeuri cartușul acumulatorului, scoateți-l din mașină și eliminați-l într-un loc sigur. Respectați normele naționale privind eliminarea la deșeuri a accumulatorului.
12. Utilizați acumulatoarele numai cu produsele specificate de Makita. Instalarea acumulatoarelor în produse neconforme poate cauza incendii, căldură excesivă, explozii sau scurgeri de electrolit.
13. Dacă mașina nu este utilizată o perioadă lungă de timp, acumulatorul trebuie scos din acesta.
14. În timpul utilizării și după aceea, cartușul accumulatorului se poate încălzi, ceea ce poate cauza arsuri sau arsuri la temperaturi scăzute. Fiți atenți la manipularea cartușelor de accumulator atunci când sunt fierbinți.
15. Nu atingeți borna mașinii imediat după utilizare, întrucât se poate încălzi foarte tare și poate provoca arsuri.
16. Nu lăsați să pătrundă așchii, praf sau pământ în borne, în orificii și în canelurile cartușului accumulatorului. Acest lucru poate duce la o performanță slabă sau poate cauza defectarea mașinii sau a cartușului accumulatorului.
17. Nu utilizați cartușul accumulatorului în apropierea liniilor electrice de înaltă tensiune, cu excepția cazului în care mașina suportă utilizarea în apropierea liniilor electrice de înaltă tensiune. Acest lucru poate duce la funcționarea necorespunzătoare sau la defectarea mașinii sau a cartușului accumulatorului.
18. Tineți acumulatorul la distanță de copii.

PĂSTRAȚI ACESTE INSTRUCTIUNI.

ATENTIE: Folosiți numai accumulatori Makita originali. Acumulatorii Makita care nu sunt originali și accumulatorii care au suferit modificări se pot aprinde, provocând incendii, leziuni corporale și daune. De asemenea, anulează garanția oferită de Makita pentru unealta și încărcătorul Makita.

Sfaturi pentru obținerea unei durate maxime de exploatare a accumulatorului

1. Încărcați cartușul acumulatorului înainte de a se descărca complet. Întrerupeți întotdeauna funcționarea mașinii și încărcați cartușul acumulatorului când observați o scădere a puterii mașinii.
2. Nu reîncărcați niciodată un accumulator complet încărcat. Supraîncărcarea va scurta durata de exploatare a accumulatorului.
3. Încărcați cartușul acumulatorului la temperatura camerei, între 10 °C - 40 °C (50 °F - 104 °F). Lăsați un acumulator fierbinte să se răcească înainte de a-l încărca.
4. Atunci când nu utilizați cartușul accumulatorului, scoateți-l din mașină sau din încărcător.
5. Încărcați cartușul acumulatorului în cazul în care nu a fost utilizat pe o perioadă mai lungă (mai mult de șase luni).

DESCRIEREA FUNCTIILOR

ATENTIE: Asigurați-vă întotdeauna că mașina este oprită și cartușul accumulatorului este scos înainte de a ajusta sau verifica funcționarea mașinii.

Instalarea sau scoaterea cartușului acumulatorului

AATENTIE: Opriți întotdeauna maçina îna- inte de montarea sau demontarea cartușului de acumulator.
ATENTIE: Tineți ferm mașina și cartușul acumulatorului la montarea sau demontarea cartușului. În cazul în care nu tineți ferm mașina și cartușul de accumulator, acestea vă pot aluneca din mâini, rezultând defectarea mașinii și cartușului de accumulator, precum și în accidentări personale.

▶ Fig.1: 1. Indicator roşu 2. Buton 3. Cartuşul acumulatorului

Pentru a scoate cartușul acumulatorului, glisați-l din mașină în timp ce glisați butonul de pe partea frontală a cartușului.

Pentru a monta cartușul accumulatorului, aliniați limba de pe cartușul accumulatorului cu canelura din carcasă și introduceti-l în locaș. Introduceți-l complet, până când se înclichetează în locaș. Dacă vedeți indicatorul roșu, astfel cum se arată în imagine, acesta nu este blocat complet.

ATENTIE: Instalați întotdeauna cartușul acumulatorului complet, până când indicatorul roșu nu mai este vizibil. În caz contrar, acesta poate cădea accidental din mașină provocând rănirea dumneavoastră sau a persoanelor din jur.
ATENTIE: Nu forțați cartușul accumulatorului la montare. Dacă acesta nu glisează ușor, înseamnă că a fost introdus incorrect.

Indicarea capacității rămase a acumulatorului

Numai pentru cartușe de accumulator cu indicator ▶ Fig.2: 1. Lămpi indicatoare 2. Buton de verificare

Apăsați butonul de verificare de pe cartușul acumulatorului, astfel încât să se indice capacitățile rămase ale accumulatorului. Lămpile indicatorului vor lumina timp de câteva secunde.

Lămpi indicatoare Capacitate			rămasă
Iluminat Oprit Iluminare	intermitentă
			între 75% și 100%
			între 50% și 75%
			între 25% și 50%
			între 0% și 25%
			Încărcați acumulatorul.
			Este posibil ca acumulatorul să fie defect.

NOTĂ: În funcție de condițiile de utilizare și temperatura ambientală, indicația poate fi ușor diferită de capacitatea reală.

NOTĂ: Prima lampă indicatoare (extremitatea stângă) va lumina intermitent când sistemul de protecție a accumulatorului funcționează.

Sistem de protecție mașină/acumulator

Mașina este prevăzută cu un sistem de protecție mașină/acumulator. Acest sistem întrerupe automat alimentarea cu energie pentru a extinde durata de funcționare a mașinii și acumulatorului. Mașina se va opri automat în timpul funcționării dacă mașina sau acumulatorul se află într-una din situațiile următoare:

Acest sistem de protecție funcționează atunci când mașina/acumulatorul este utilizat(ă) într-o manieră care determină atragerea unui curent de o intensitate anormal de ridicată. În această situație, opriți mașina și întrerupeți aplicația care a dus la suprasolicitarea mașinii. Apoi, reporniți mașina.

Acest sistem de protectie funcționează atunci când mașina/acumulatorul se supraîncălzește. Lampa luminează intermitent, iar pictograma de avertizare în caz de supraîncălzire este afișată pe manometru. În această situație, opriți mașina și lăsați mașina și acumulatorul să se răcească. Apoi, reporniți mașina.

Acest sistem de protectie funcționează atunci când capacitatea rămasă a accumulatorului este scăzută. În această situație, scoateți acumulatorul din mașină și încărcați-l.

Întrerupător de alimentare principal

AVERTIZARE: Opriți întotdeauna întrerupăto- de alimentare principal atunci când nu utilizați șina.

ATENTIE: Când transportați mașina, opriți rerupătorul de alimentare principal. În caz con-, actionarea neintentionată a butonului declanșapoate cauza vătămări.

▶ Fig.3: 1. Întrerupător de alimentare principal

Pentru a porni mașina, apăsați întrerupătorul de alimentare principal. Pentru a opri mașina, apăsați din nou întrerupătorul de alimentare principal.

NOTĂ: Această mașină este dotată cu funcția de oprire automată. Pentru a evita pornirea neintenționată, întrerupătorul de alimentare principal se va închide automat dacă butonul declanșator nu este tras pentru o anumită perioadă de timp după pornirea acestuia.

Actionarea întrerupătorului

AVERTIZARE: Înainte de a introduce cartușul umulatorului în mașină, verificați întotdeauna că butonul declanșator funcționează corect și îne în poziția „OFF” (oprit) când este eliberat.

AVERTIZARE: Nu atașați o bandă sau un fect asemănător pentru a menține butonul clanșator în poziția „ON” (pornit).

Pentru a porni mașina, trageți de butonul declanșator. Eliberați butonul declanșator pentru a opri mașina.

▶ Fig.4: 1. Buton declanşator

Manometru

▶ Fig.5

1 Pictogramă de avertizare în caz de supraîncălzire

2 Mod de umflare

3 Buton [-]

4 Buton [M]

5 Buton [+]

6 Indicator de progres al umflării

7 Valoarea curentă a presiunii

8 Valoarea tintă a presiunii

9 Unitatea de valoare a presiunii

Dacă obiectul care trebuie umflat este conectat la mașină, valoarea curentă a presiunii obiectului este afişată pe manometru atunci când porniți mașina. Dacă nu este niciun obiect atașat la mașină, manometrul afişează valoarea „0”.

Manometrul afișează, de asemenea, valoarea țintă a presiunii, unitatea de valoare a presiunii și modul de umflare. Acestea sunt la fel ca la utilizarea precedentă. Atunci când începeți să umflați, se va afișa indicatorul de progres al umflării. Umflarea va fi finalizată atunci când indicatorul de progres al umflării ajunge la capătul din dreapta.

Setarea valorii tintă a presiunii

Apăsați butonul [M] și selectați unitatea de valoare a presiunii. Unitatea de valoare a presiunii se modifică de fiecare dată când apăsați butonul [M]. Puteți selecta una dintre cele trei unități: PSI, BAR sau KPA. Pentru a mări valoarea țintă a presiunii, apăsați butonul [+]. Pentru a reduce valoarea țintă a presiunii, apăsați butonul [-]. Puteți regla valoarea țintă a presiunii între 35 kPa (5 PSI) și 1.100 kPa (160 PSI).

Setarea modului de umflare

Apăsați butonul [M] timp de 3 secunde. Modul de umflare se modifică de fiecare dată când apăsați și mențineți apăsat butonul [M]. Puteți selecta unul dintre cele trei moduri după cum urmează.

Mod Afişaj	Scop Interval	de	reglare a presiunii
Minge		Pentru a umfla mingi	35 - 110 kPa(5 - 16 PSI)
Viteză redusă		Pentru a umfla obiecte la o viteză redusă	35 - 1.100 kPa(5 - 160 PSI)
Viteză mare		Pentru a umfla obiecte la o viteză mare

NOTĂ: Asigurați-vă că selectați modul mingi atunci când umflați o minge utilizând o duză pentru mingi. Dacă este selectat alt mod, umflarea nu poate fi efectuată corect.

NOTĂ: Asigurați-vă că selectați modul de viteză redusă atunci când umflați un obiect folosind un adaptor pentru valva englezească. Dacă este selectat alt mod, umflarea nu poate fi efectuată corect.

Aprinderea lämpii frontale

Atunci când porniți mașina apăsând întrerupătorul de alimentare principal, lampa se aprinde. Atunci când opriți mașina apăsând întrerupătorul de alimentare principal, lampa se stinge.

▶ Fig.6: 1. Lampă 2. Întrerupător de alimentare principal

⚠ATENTIE: Nu priviți direct în raza sau în sursa de lumină.

NOTĂ: În momentul în care mașina se supraîncă zește, lampa luminează intermitent. Opriți mașina și lăsați-o să se răcească complet înainte de a o utiliza din nou.

NOTĂ: Folosiți o lavetă uscată pentru a șterge mur-dăria de pe lentila lămpii. Aveți grijă să nu zgâriați lentila lămpii deoarece, în caz contrar, iluminarea va fi redusă.

Depozitarea adaptorului

Adaptoarele pot fi depozitate în suportul maşinii pentru adaptor. Introduceți duza pentru mingi în adaptorul pentru valva Presta înainte de a le atașa de suportul pentru adaptor.

▶ Fig.7: 1. Duză pentru mingi 2. Adaptor pentru valva Presta 3. Suport pentru adaptor 4. Adaptor conic

Depozitarea furtunului

Furtunul poate fi ataşat de suportul maşinii pentru furtun.

▶ Fig.8: 1. Suport pentru furtun 2. Furtun

Buton de eliberare a aerului

NOTĂ: Când adaptorul pentru valva englezească este montat pe mașină, aerul nu iese nici măcar atunci când apăsați butonul de eliberare a aerului.

Când obiectul este umflat prea tare, apăsați butonul de eliberare a aerului pentru a elibera aer.

▶ Fig.9: 1. Buton de eliberare a aerului

OPERAREA

NOTĂ: Adaptoarele standard variază în funcție de țară.

Folosirea adaptorului pentru valva englezească

NOTĂ: Asigurați-vă că selectați modul de viteză redusă atunci când umflați un obiect folosind un adaptor pentru valva englezească. Dacă este selectat alt mod, umflarea nu poate fi efectuată corect.

1. Introduceți adaptorul pentru valva englezească în pistolul de suflat.
2. Atașați adaptorul pentru valva englezească de vârful valvei atunci când deschideți adaptorul pentru valva englezească.

▶ Fig.10: 1. Adaptor pentru valva englezească

1. Pistol de suflat 3. Vârful valvei

2. Porniți maçina.

3. Umflați cauciucul acționând butonul declanșator, verificând, în același timp, starea cauciucului.

NOTĂ: Atunci când utilizati adaptorul pentru valva englezească, manometrul nu va afișa o valoare precisă din cauza caracteristicilor valvei. Atunci când umflați un cauciuc, nu folositi valoarea de pe manometru, ci umflați-l verificând starea cauciucului.

Dacă mașina se oprește înainte să ajungeți la presiunea aerului dorită, reglați valoarea presiunii, după care umflați cauciucul din nou.

Folosirea adaptorului pentru valva Schrader

1. Ataşati pistolul de suflat la vârful valvei.
   ▶ Fig.11: 1. Vârful valvei 2. Pistol de suflat
2. Porniți mașina, după care reglați valoarea presiunii corespunzătoare cauciucului utilizând manometrul.
3. Continuați să trageți butonul declanșator până când se oprește mașina. Cauciucul este umflat cu presi-unea specificată.

Folosirea adaptorului pentru valva Presta

1. Slăbiti contrapiulița pe vârful valvei.
   ▶ Fig.12: 1. Contrapiuliță
2. Atașați adaptorul pentru valva Presta la vârful valvei și apoi atașați pistolul de suflat la adaptorul pentru valva Presta.
   ▶ Fig.13: 1. Adaptor pentru valva Presta 2. Vârful valvei 3. Pistol de suflat
3. Porniți mașina, după care reglați valoarea presiunii corespunzătoare cauciucului utilizând manometrul.
4. Continuați să trageți butonul declanșator până când se oprește mașina. Cauciucul este umflat cu presi-unea specificată.
5. Îndepărtați pistolul de suflat și adaptorul pentru valva Presta, după care strângeți contrapiulița.

Utilizarea duzei pentru mingi

NOTĂ: Asigurați-vă că selectați modul mingi atunci când umflați o minge utilizând o duză pentru mingi. Dacă este selectat alt mod, umflarea nu poate fi efectuată corect.

Pentru a umfla mingi, utilizati duza pentru mingi.

1. Ataşati duza pentru mingi la pistolul de suflat.
   ▶ Fig.14: 1. Pistol de suflat 2. Duză pentru mingi
2. Introduceți duza pentru mingi în orificiul mingii.
3. Porniți maçina.
4. Setați modul de umflare la modul mingi și setați valoarea presiunii corespunzătoare pentru minge, utilizând manometrul.
5. Continuați să trageți butonul declanșator până când se oprește mașina. Mingea este umflată cu presi-unea specificată.

Utilizarea adaptorului conic

AATENTIE: Aveți grijă să nu umflați prea tare articolele gonflabile.

Pentru a umfla articole gonflabile, utilizati adaptorul conic.

1. Ataşati adaptorul conic la pistolul de suflat.
   ▶ Fig.15: 1. Pistol de suflat 2. Adaptor conic

2. Introduceți adaptorul conic în orificiul articolului gonflabil.

3. Porniți maçina.

4. Umflați articolul gonflabil, acționând butonul declanșator și verificând, în același timp, starea articolului gonflabil.

NOTĂ: Când umflați un articol gonflabil, nu luați ca referință valoarea curentă a presiunii de pe manometru. Manometrul nu afișează o valoare curentă precisă a presiunii atunci când presiunea articolului gonflabil este mai mică de 35 kPa (5 PSI).

ÎNTRETINERE

AATENTIE: Asigurați-vă întotdeauna că mașina este oprită și cartușul accumulatorului scos înainte de a executa lucrările de inspecție și întreținere.

NOTĂ: Nu utilizați niciodată gazolină, benzină, diluant, alcool sau alte substanțe asemănătoare. În caz contrar, pot rezulta decolorări, deformări sau fisuri.

Pentru a menține SIGURANȚA și FIABILITATEA produ- sului, reparațiile și orice alte lucrări de întreținere sau reglare trebuie executate de centre de service Makita autorizate sau proprii, folosind întotdeauna piese de schimb Makita.

ACCESORII OPTIONALE

ATENTIE: Folosiți accesoriiile sau piesele auxiliare recomandate pentru mașina dumneavaostră Makita în acest manual. Utilizarea oricăror alte accesorii sau piese auxiliare poate prezenta risc de vătămare corporală. Utilizați accesoriiile și piesele auxiliare numai în scopul destinat.

Dacă aveți nevoie de asistență sau de mai multe detalii referitoare la aceste accesorii, adresați-vă centrului local de service Makita.

- Acumulator și încărcător original Makita

NOTĂ: Unele articole din listă pot fi incluse ca accesorii standard în ambalajul de scule. Acestea pot diferi în funcție de țară.
