MANUAL DE UTILIZARE Nikkor AFS DX 18300mm f3.55.6G ED VR NIKON

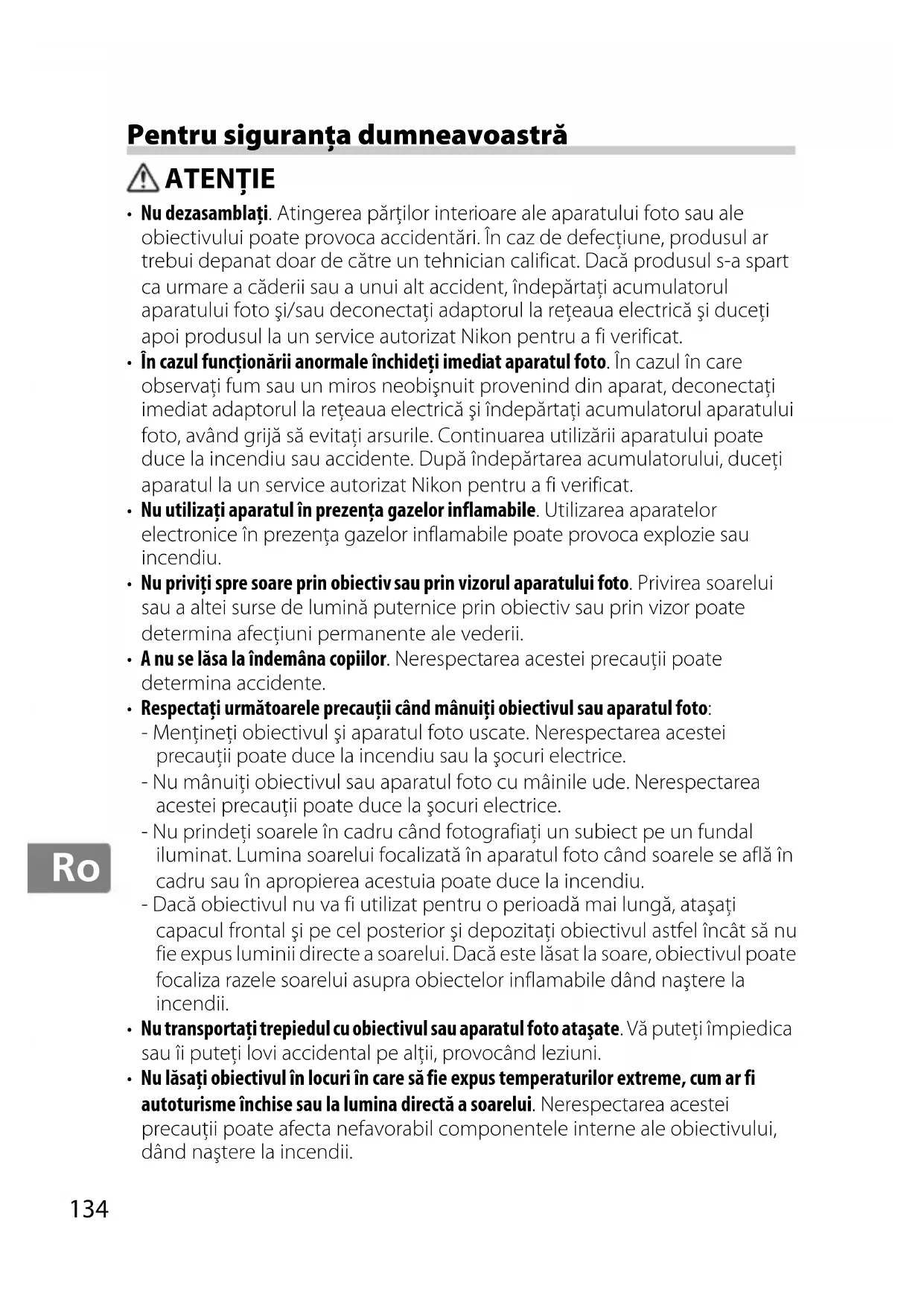

Pentru siguranţa dumneavoastră ATENŢIE

• Nu dezasamblaţi. Atingerea părţilor interioare ale aparatului foto sau ale obiectivului poate provoca accidentări. În caz de defecţiune, produsul ar trebui depanat doar de către un tehnician calificat. Dacă produsul s-a spart ca urmare a căderii sau a unui alt accident, îndepărtaţi acumulatorul aparatului foto şi/sau deconectaţi adaptorul la reţeaua electrică şi duceţi apoi produsul la un service autorizat Nikon pentru a fi verificat.

• În cazul funcţionării anormale închideţi imediat aparatul foto. În cazul în care observaţi fum sau un miros neobişnuit provenind din aparat, deconectaţi imediat adaptorul la reţeaua electrică şi îndepărtaţi acumulatorul aparatului foto, având grijă să evitaţi arsurile. Continuarea utilizării aparatului poate duce la incendiu sau accidente. După îndepărtarea acumulatorului, duceţi aparatul la un service autorizat Nikon pentru a fi verificat.

• Nu utilizaţi aparatul în prezenţa gazelor inflamabile. Utilizarea aparatelor electronice în prezenţa gazelor inflamabile poate provoca explozie sau incendiu.

• Nu priviţi spre soare prin obiectiv sau prin vizorul aparatului foto. Privirea soarelui sau a altei surse de lumină puternice prin obiectiv sau prin vizor poate determina afecţiuni permanente ale vederii.

• A nu se lăsa la îndemâna copiilor. Nerespectarea acestei precauţii poate determina accidente.

• Respectaţi următoarele precauţii când mânuiţi obiectivul sau aparatul foto: - Menţineţi obiectivul şi aparatul foto uscate. Nerespectarea acestei precauţii poate duce la incendiu sau la şocuri electrice. - Nu mânuiţi obiectivul sau aparatul foto cu mâinile ude. Nerespectarea acestei precauţii poate duce la şocuri electrice. - Nu prindeţi soarele în cadru când fotografiaţi un subiect pe un fundal iluminat. Lumina soarelui focalizată în aparatul foto când soarele se află în cadru sau în apropierea acestuia poate duce la incendiu. - Dacă obiectivul nu va fi utilizat pentru o perioadă mai lungă, ataşaţi capacul frontal şi pe cel posterior şi depozitaţi obiectivul astfel încât să nu fie expus luminii directe a soarelui. Dacă este lăsat la soare, obiectivul poate focaliza razele soarelui asupra obiectelor inflamabile dând naştere la incendii.

• Nu transportaţi trepiedul cu obiectivul sau aparatul foto ataşate. Vă puteţi împiedica sau îi puteţi lovi accidental pe alţii, provocând leziuni.

• Nu lăsaţi obiectivul în locuri în care să fie expus temperaturilor extreme, cum ar fi autoturisme închise sau la lumina directă a soarelui. Nerespectarea acestei precauţii poate afecta nefavorabil componentele interne ale obiectivului, dând naştere la incendii.135

Vă mulţumim că aţi achiziţionat obiectivul AF-S DX NIKKOR 18-300mm f/3.5-5.6G ED VR. Înainte de a folosi acest produs, vă rugăm să citiţi cu atenţie aceste instrucţiuni, precum şi manualul aparatului foto. Notă: Obiectivele DX sunt destinate utilizării numai cu aparate foto digitale format DX cu vizare prin obiectiv cum sunt cele din seriile D300 şi D7000. Unghiul de câmp al unui obiectiv pe un aparat foto format DX este echivalent cu cel al unui obiectiv cu o distanţă focală cu până la 1,5 × mai mare montat pe un aparat foto format 35 mm. ■ Componentele obiectivului we r ty ou!0i!1 !2 !3

Scală lungime focală....................136

Marcaj lungime focală

Indicator distanţă focală

Marcaj distanţă focală

Marcaj montură obiectiv

Garnitură cauciuc montură obiectiv..........................................141

Comutator ON/OFF pentru reducerea vibraţiiilor.............138

■ Zoom şi profunzime de câmp Înainte de a focaliza, rotiţi inelul zoom-ului pentru reglarea distanţei focale şi încadrarea fotografiei. În cazul în care aparatul foto permite previzualizarea profunzimii de câmp, profunzimea de câmp poate fi previzualizată în vizor. Notă: Distanţa focală scade pe măsură ce distanţa de focalizare se reduce. Reţineţi că indicatorul distanţă focală are doar scop orientativ şi este posibil să nu indice cu acurateţe distanţa până la subiect şi, datorită profunzimii de câmp sau a altor factori, este posibil să nu indice ∞ atunci când aparatul foto focalizează asupra unui obiect îndepărtat. Pentru a bloca inelul de zoom, rotiţi-l la poziţia 18 mm şi deplasaţi butonul de blocare al zoom-ului pe LOCK. Aceasta împiedică obiectivul să se extindă datorită propriei greutăţi în timp ce aparatul foto este transportat dintr-un loc în altul. ■ Diafragmă Diafragma se ajustează folosind butoanele de control ale aparatului foto. Zoom şi diafragmă maximă Schimbările aduse zoom-ului pot modifica diafragma maximă prin valori de până la 1

EV. Totuşi, aparatul foto ia în considerare în mod automat acest lucru la setarea expunerii şi nu este necesară nicio modificare a setărilor aparatului foto ulterior reglajelor zoom-ului.137

■ Focalizare Modurile de focalizare suportate sunt prezentate în tabelul următor (pentru informaţii despre modurile de focalizare ale aparatului foto, consultaţi manualul aparatului foto; pentru informaţii privind obţinerea de rezultate bune cu focalizarea automată, consultaţi „O notă privind obiectivele cu unghi larg şi cu unghi super larg” de la pagina 143). M/A (Focalizare automată cu supracomandă manuală) Pentru a focaliza folosind focalizarea automată cu supracomandă manuală (mod M/A): ■ Reducerea vibraţiilor (VR) Reducerea vibraţiilor (VR) reduce estomparea produsă de tremuratul aparatului foto, permiţând timpi de expunere cu până la 3,5 stopuri mai lungi decât ar fi posibil altfel, crescând intervalul timpilor de expunere disponibili. Efectele VR asupra timpului de expunere se măsoară în modul NORMAL în conformitate cu standardele Camera and Imaging Products Association (CIPA); obiectivele format FX se măsoară utilizând aparate foto digitale format FX, iar obiectivele format DX, utilizând aparate foto format DX. Obiectivele cu zoom se măsoară la zoom maxim. Modul de focalizare al aparatului foto Modul de focalizare al obiectivului M/A M

Focalizare automată cu supracomandă manuală Focalizare manuală cu stabilirea electronică a distanţei MF Focalizare manuală cu stabilirea electronică a distanţei

Deplasaţi comutatorul modului de focalizare al obiectivului în poziţia M/A.

Focalizaţi. Dacă se doreşte, focalizarea automată poate fi supracomandată prin rotirea inelului de focalizare al obiectivului în timp ce butonul de declanşare este apăsat la jumătate (sau, în cazul în care aparatul foto este dotat cu un buton AF-ON, în timp ce butonul AF-ON este apăsat). Pentru a refocaliza folosind focalizarea automată, apăsaţi butonul de declanşare la jumătate sau apăsaţi din nou butonul AF-ON.138

Selectaţi între NORMAL şi ACTIVE pentru reducerea vibraţiei în funcţie de frecvenţa şi amplitudinea vibraţiei.

• Tremurul aparatului foto: Selectaţi NORMAL sau ACTIVE.

• Fotografierea în timpul rotirii panoramice: Selectaţi NORMAL.

• Tremurul puternic al aparatului foto: Selectaţi ACTIVE. Utilizarea comutatorului ON/OFF pentru reducerea vibraţiilor Utilizarea comutatorului mod reducere vibraţie Comutatorul modului de reducere a vibraţiei este utilizat pentru a selecta modul de reducere a vibraţiei atunci când reducerea vibraţiei este activată. Înaltă Frecvenţă Joasă Joasă Amplitudine Înaltă : Indicat pentru reducerea vibraţiei în modul NORMAL. : Indicat pentru reducerea vibraţiei în modul ACTIVE. Selectaţi ON (ACTIVAT) pentru a activa reducerea vibraţiei. Reducerea vibraţiei este activată când butonul de declanşare este apăsat la jumătate, reducând efectele de tremurat ale aparatului foto pentru o încadrare şi o focalizare îmbunătăţite. Selectaţi OFF (DEZACTIVAT) pentru a dezactiva reducerea vibraţiei. Selectaţi NORMAL pentru a reduce vibraţia determinată de tremurul aparatului foto sau de rotirea panoramică a aparatului foto. Selectaţi ACTIVE pentru a reduce vibraţia determinată de tremurul aparatului foto sau atunci când fotografiaţi dintr-un autoturism în mişcare, ambarcaţiune sau de pe altă platformă instabilă. Nu sunt detectate mişcările rotirii panoramice. Tremurul puternic al aparatului foto(de exemplu: vehicul în mişcare) Tremurul aparatului foto Fotografierea în timpul rotirii panoramice139

Utilizarea reducerii vibraţiei: Note

• La utilizarea reducerii vibraţiei, apăsaţi butonul de declanşare la jumătate şi aşteptaţi ca imaginea din vizor să se stabilizeze înainte de a apăsa butonul de declanşare până la capăt.

• Când reducerea vibraţiei este activă, imaginea din vizor poate fi înceţoşată după ce declanşatorul este eliberat. Acest lucru nu indică o defecţiune.

• Deplasaţi comutatorul modului de reducere a vibraţiei pe NORMAL pentru a fotografia cu rotire panoramică. Când aparatul foto este înclinat, reducerea vibraţiei se aplică numai la mişcarea care nu face parte din înclinare (dacă aparatul foto este înclinat orizontal, spre exemplu, reducerea vibraţiilor va fi aplicată numai mişcărilor verticale), făcând astfel mai uşoară înclinarea lină a aparatului foto într-un arc larg.

• Nu închideţi aparatul foto sau nu îndepărtaţi obiectivul în timp ce reducerea vibraţiei este activă. Dacă este întreruptă alimentarea obiectivului în timp ce reducerea vibraţiei este activată, obiectivul poate face zgomot când este mişcat. Acest lucru nu este o defecţiune şi poate fi corectat prin reataşarea obiectivului şi pornirea aparatului foto.

• Dacă aparatul foto este echipat cu un bliţ încorporat, reducerea vibraţiei va fi dezactivată în timp ce bliţul se încarcă.

• Opriţi reducerea vibraţiei când aparatul foto este montat în mod sigur pe un trepied, dar lăsaţi-l pornit dacă partea superioară a trepiedului nu este asigurată sau la folosirea unui monopod.140

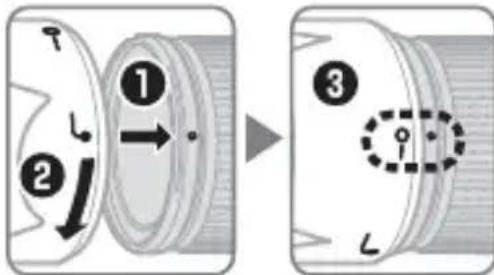

■ Parasolarul obiectivului Parasolarele obiectivului protejează obiectivul şi blochează lumina difuză care altfel ar duce la apariţia petelor luminoase sau a formelor dublate. Când ataşaţi sau îndepărtaţi parasolarul, ţineţi-l in apropiere de simbolul de pe baza sa şi evitaţi să-l strângeţi prea tare. Dacă parasolarul nu este ataşat corect poate apărea vignetarea. Parasolarul poate fi întors şi montat pe obiectiv când acesta nu este folosit. Când parasolarul este întors, acesta poate fi ataşat şi îndepărtat prin rotire în timp ce este ţinut în apropierea marcajului de blocare (

■ Unităţi bliţ încorporat La utilizarea bliţului încorporat la aparatele foto echipate cu o unitate de bliţ încorporat, fotografiaţi la distanţe de 0,6 m sau mai mari şi îndepărtaţi parasolarul obiectivului pentru a împiedica vignetarea (umbrele create acolo unde capătul obiectivului întunecă bliţul încorporat). Pentru cele mai recente informaţii despre vignetare cu acest obiectiv, consultaţi manualul aparatului foto. Aliniaţi marcajul de fixare a parasolarului obiectivului (—{) cu marcajul de montare a parasolarului obiectivului (●) de pe obiectiv (e). Aparat foto Distanţă focală Utilizare pentru distanţe de D700 (format DX) 18 mm 3,0 m sau mai mult 28 mm sau mai mult Fără restricţii D7200/D7100/D100 28 mm 1,5 m sau mai mult 50 mm sau mai mult Fără restricţii D7000/Seria D300/D200 28 mm 1,0 m sau mai mult 50 mm sau mai mult Fără restricţii D90/D80/Seria D70 28 mm 2,5 m sau mai mult 50 mm sau mai mult 1,0 m sau mai mult D5500/D5300/D5200/D3300 35 mm sau mai mult 1,0 m sau mai mult D5100/D5000/D3100/D3000/ D60/Seria D40 50 mm sau mai mult 1,0 m sau mai mult D50 28 mm 2,0 m sau mai mult 50 mm sau mai mult 1,0 m sau mai mult141

■ Îngrijirea obiectivului

• Nu apucaţi sau ţineţi obiectivul sau aparatul foto doar de parasolarul obiectivului.

• Menţineţi contactele CPU curate.

• Dacă garnitura de cauciuc a monturii obiectivului s-a deteriorat, încetaţi imediat să mai utilizaţi aparatul şi duceţi obiectivul la un service autorizat Nikon pentru a fi reparat.

• Utilizaţi o suflantă pentru a îndepărta praful şi scamele de pe suprafeţele obiectivului. Pentru îndepărtarea petelor şi a urmelor de degete, aplicaţi o cantitate mică de etanol sau de soluţie pentru curăţarea obiectivului pe o lavetă moale şi curată din bumbac sau pe un şerveţel pentru curăţarea obiectivului şi curăţaţi dinspre centru spre exterior folosind o mişcare circulară, având grijă să nu lăsaţi urme sau să atingeţi sticla cu degetele.

• Nu folosiţi niciodată solvenţi organici, cum sunt diluantul pentru vopsea sau benzenul, pentru a curăţa obiectivul.

• Parasolarul obiectivului sau filtrele NC pot fi folosite pentru a proteja elementul frontal al obiectivului.

• Ataşaţi capacul frontal şi pe cel posterior înainte de a pune obiectivul în săculeţul său.

• Dacă obiectivul nu va fi folosit o perioadă îndelungată, depozitaţi-l într-un loc răcoros şi uscat pentru a preveni apariţia mucegaiului şi a ruginii. Nu depozitaţi obiectivul în lumina directă a soarelui sau împreună cu naftalină sau biluţe de camfor împotriva moliilor.

• Menţineţi obiectivul uscat. Ruginirea mecanismului intern poate determina defecţiuni ireparabile.

• Lăsarea obiectivului în locuri extrem de calde ar putea deteriora sau deforma componentele realizate din plastic ranforsat. ■ Accesorii furnizate

• Capac frontal pentru obiectiv de 77 mm cu prindere rapidă LC-77

• Capac posterior pentru obiectiv LF-4

• Parasolar baionetă HB-58

• Săculeţ flexibil pentru obiectiv CL-1120 ■ Accesorii compatibile

■ Specificaţii Nikon îşi rezervă dreptul de a modifica, oricând şi fără notificare prealabilă, specificaţiile echipamentului descris în acest manual. Tip Obiectiv AF-S DX tip G cu CPU încorporat şi montură F Distanţă focală 18-300 mm Diafragma maximă f/3.5-5.6 Construcţia obiectivului 19 elemente în 14 grupuri (incluzând 3 elemente asferice pentru obiectiv şi 3 elemente ED pentru obiectiv) Unghi de câmp 76 ° –5 ° 20 ′ Scală lungime focală Gradată în milimetri (18, 28, 50, 105, 200, 300) Informaţii distanţă Trimisă către aparatul foto Zoom Zoom manual utilizând un inel zoom independent Focalizare Sistem IF (Internal Focusing) Nikon cu focalizare automată controlată de Silent Wave Motor (motor SWM) şi inel de focalizare separat pentru focalizare manuală Reducere vibraţie Schimbare obiectiv utilizând motoare cu bobină mobilă (VCM) Indicator distanţă focală 0,45 m la infinit (∞) Distanţă focală minimă Distanţă focală 300 mm: 0,45 m de la planul focal Lame diafragmă 9 (deschidere diafragmă circulară) Diafragmă Total automată Deschidere diafragmă

• Distanţă focală 18 mm: f/3.5 până la f/22

• Distanţă focală 300 mm: f/5.6 până la f/32 Măsurare Deschidere maximă Dimensiune filtru ataşat 77 mm (P=0,75 mm) Dimensiuni Aprox. 83 mm în diametru × 120 mm (distanţa de la flanşa de montare a obiectivului la aparatul foto) Greutate Aprox. 830 g143

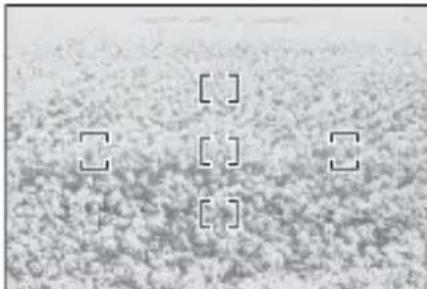

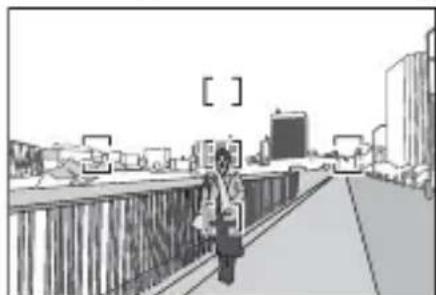

■ O notă privind obiectivele cu unghi larg şi cu unghi super larg În următoarele cazuri este posibil ca focalizarea automată să nu furnizeze rezultatele dorite cu obiective cu unghi larg şi cu unghi super larg: 1 Subiectul nu umple zona încadrată de bracketurile de focalizare. În cazul în care punctul de focalizare conţine atât obiecte din prim-plan, cât şi obiecte din fundal, este posibil ca aparatul foto să focalizeze asupra fundalului şi subiectul să nu fie focalizat. 2 Subiectul conţine multe detalii fine. Poate fi dificil pentru aparatul foto să focalizeze asupra subiecţilor care conţin multe detalii fine sau cărora le lipseşte contrastul. În aceste cazuri utilizaţi focalizarea manuală sau blocarea focalizării pentru a focaliza asupra unui alt subiect aflat la aceeaşi distanţă şi apoi recompuneţi fotografia. Pentru mai multe informaţii, consultaţi „Obţinerea unor rezultate bune cu focalizarea automată” din manualul aparatului foto. Exemplul 1: Un subiect portret îndepărtat la o anumită distanţă faţă de fundal Exemplul 2: Un câmp cu flori144
