BEDIENUNGSANLEITUNG Nikkor AFS DX 18300mm f3.55.6G ED VR NIKON

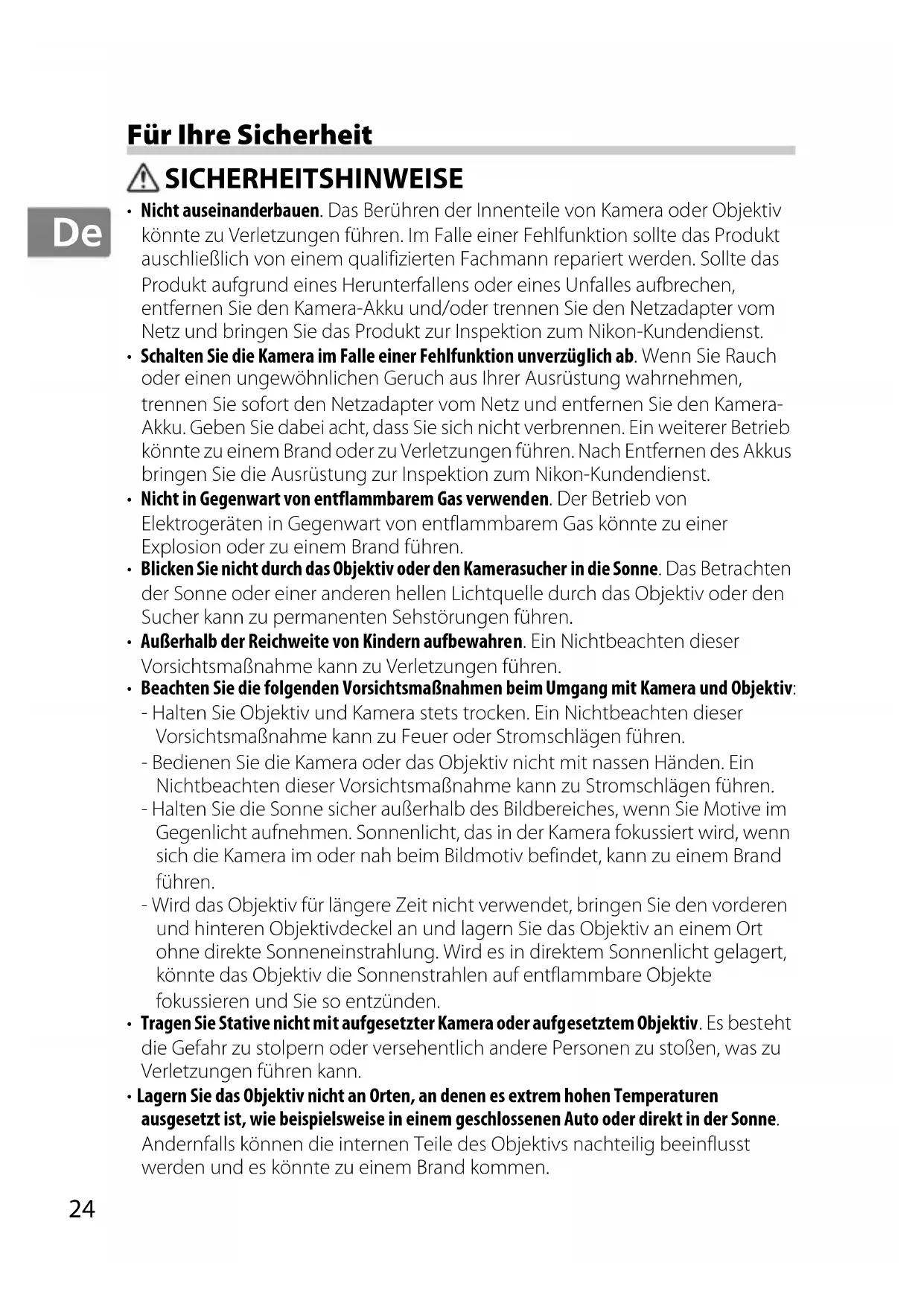

Für Ihre Sicherheit SICHERHEITSHINWEISE

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv könnte zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Produkt auschließlich von einem qualifizierten Fachmann repariert werden. Sollte das Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbrechen, entfernen Sie den Kamera-Akku und/oder trennen Sie den Netzadapter vom Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.

• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch oder einen ungewöhnlichen Geruch aus Ihrer Ausrüstung wahrnehmen, trennen Sie sofort den Netzadapter vom Netz und entfernen Sie den Kamera- Akku. Geben Sie dabei acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb könnte zu einem Brand oder zu Verletzungen führen. Nach Entfernen des Akkus bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.

• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von Elektrogeräten in Gegenwart von entflammbarem Gas könnte zu einer Explosion oder zu einem Brand führen.

• Blicken Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den Sucher kann zu permanenten Sehstörungen führen.

• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.

• Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv: - Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Feuer oder Stromschlägen führen. - Bedienen Sie die Kamera oder das Objektiv nicht mit nassen Händen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlägen führen. - Halten Sie die Sonne sicher außerhalb des Bildbereiches, wenn Sie Motive im Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen. - Wird das Objektiv für längere Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung. Wird es in direktem Sonnenlicht gelagert, könnte das Objektiv die Sonnenstrahlen auf entflammbare Objekte fokussieren und Sie so entzünden.

• Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv. Es besteht die Gefahr zu stolpern oder versehentlich andere Personen zu stoßen, was zu Verletzungen führen kann.

• Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beispielsweise in einem geschlossenen Auto oder direkt in der Sonne. Andernfalls können die internen Teile des Objektivs nachteilig beeinflusst werden und es könnte zu einem Brand kommen.25

Vielen Dank, dass Sie sich für ein AF-S DX NIKKOR 18-300 mm 1:3,5- 5,6G ED VR Objektiv entschieden haben. Bitte lesen Sie vor der Verwendung dieses Produktes sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig. Hinweis: DX-Objektive können nur mit digitalen Spiegelreflexkameras mit DX- Format wie der D7000 oder einer Kamera der D300-Serie verwendet werden. Der Blickwinkel eines Objektives auf einer Kamera mit DX-Format entspricht dem eines Objektives mit einer etwa 1,5 × längeren Brennweite auf einer Kamera mit 35 mm Kleinbildformat. ■ Objektivkomponenten we r ty ou!0i!1 !2 !3

• q Gegenlichtblende p. 30
• w Markierung für die Ausrichtung der Gegenlichtblende p. 30
• e Markierung für die Arretierung der Gegenlichtblende p. 30
• r Markierung für das Ansetzen der Gegenlichtblende p. 30
• t Zoomring p. 26
• y Brennweitenskala p. 26
• u Markierung für Brennweitenskala i Entfernungsskala o Markierung für Entfernungseinstellung !0 Entfernungseinstellring p. 27
• !1 Markierung für die Ausrichtung des Objektivs !2 Dichtungsmanschette p. 31
• !3 CPU-Kontakte p. 31
• !4 Fokusmodusschalter p. 27
• !5 Bildstabilisator AN/AUS-Schalter p. 28

Bildstabilisator-Modusschalter

■ Zoom und Tiefenschärfe Drehen Sie, bevor Sie fokussieren, den Zoomring, um die Brennweite einzustellen und einen Bildausschnitt zu wählen. Verfügt die Kamera über eine Abblendtaste, kann die Tiefenschärfe im Sucher im Voraus bewertet werden. Hinweis: Die Brennweite nimmt bei der Fokussierung auf nahe Motive ab. Beachten Sie, dass die Entfernungsskala nur als Orientierungshilfe dient und eventuell nicht die genaue Entfernung zum Motiv anzeigt und eventuell aufgrund der Tiefenschärfe oder anderer Faktoren ∞ nicht anzeigt, wenn die Kamera auf ein entferntes Motiv fokussiert hat. Drehen Sie den Zoomring zum Arretieren auf die 18 mm Position und schieben Sie die Zoom-Arretierung auf LOCK. Dadurch wird verhindert, dass das Objektiv unter seinem Eigengewicht ausfährt, während die Kamera herumgetragen wird. ■ Blende Die Blende wird mit den Bedienelementen der Kamera eingestellt. Zoom und maximale Blende Änderungen am Zoom können die maximale Blende um bis zu

LW verändern. Die Kamera berücksichtigt dies allerdings automatisch beim Einstellen der Belichtung und Sie müssen nach Anpassung des Zooms keine Veränderungen an den Kameraeinstellungen vornehmen.27

■ Scharfeinstellung Unterstützte Fokusmodi werden in der folgenden Tabelle aufgeführt (Beachten Sie das Handbuch der Kamera für Informationen zu den Fokusmodi der Kamera; für Informationen über das Erzielen guter Ergebnisse mit dem Autofokus, siehe »Eine Anmerkung zu Weit- und Superweitwinkelobjektiven« auf Seite 33). M/A (Autofokus mit Priorität der manuellen Scharfeinstellung) Mit Autofokus mit Priorität der manuellen Scharfeinstellung (M/A) fokussieren: ■ Bildstabilisator (VR) Der Bildstabilisator (VR) reduziert die aus unruhiger Kamerahaltung resultierende Verwacklungsunschärfe und ermöglicht dadurch um bis zu 3,5 Lichtwertstufen längere Belichtungszeiten als normal, wodurch sich der Bereich der nutzbaren Belichtungszeiten vergrößert. Die Wirkung des Bildstabilisators für die Belichtungszeit wird im Modus NORMAL gemäß CIPA-Standards ermittelt (Camera and Imaging Products Association); FX-Objektive werden an FX- Format-Kameras gemessen, DX-Objektive an DX-Format-Kameras. Zoomobjektive werden bei der längsten Brennweiteneinstellung gemessen. Kamara-FokusmodusObjektiv-FokusmodusM/A M Autofokus mit Priorität der manuellen ScharfeinstellungManueller Fokus mit elektronischer Einstellhilfe Manuelle Fokussierung mit elektronischer Einstellhilfe

Stellen Sie den Objektiv-Fokusmodusschalter auf M/A.

Fokussieren Sie. In den Autofokus kann bei Bedarf eingegriffen werden, indem der Fokusring am Objektiv gedreht wird, während der Auslöser bis zum ersten Druckpunkt gedrückt wird (oder, falls die Kamera mit einem AF-ON-Taste ausgestattet wird, während die AF-ON- Taste gedrückt ist). Um mit dem Autofokus neu zu fokussieren, drücken Sie erneut den Auslöser bis zum ersten Druckpunkt oder die AF-ON-Taste.28

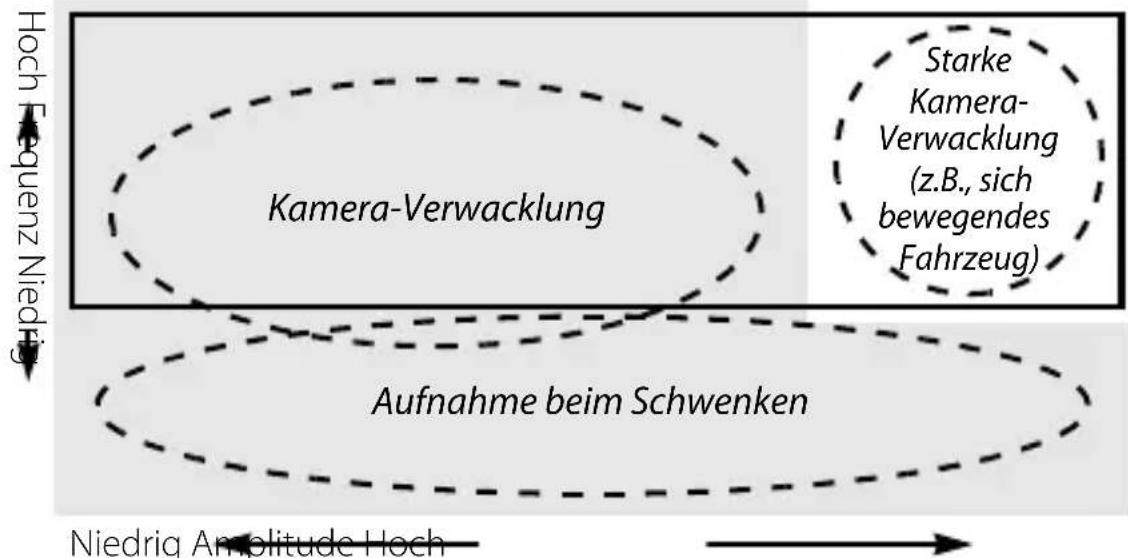

Wählen Sie je nach Frequenz und Amplitude der Vibration zwischen dem Bildstabilisator NORMAL und ACTIVE.

• Kamera-Verwacklung: Wählen Sie NORMAL oder ACTIVE.

• Aufnahme beim Schwenken: Wählen Sie NORMAL.

• Starke Kamera-Verwacklung: Wählen Sie ACTIVE. Verwendung des Bildstabilisator AN/AUS-Schalters Verwendung des Bildstabilisator-Modusschalters Der Bildstabilisator-Modusschalter wird verwendet, um den Bildstabilisator-Modus auszuwählen, wenn der Bildstabilisator aktiviert ist. Hoch Frequenz Niedrig Niedrig Amplitude Hoch : Geeignet für den Bildstabilisator NORMAL. : Geeignet für den Bildstabilisator ACTIVE. Wählen Sie ON (EIN), um den Bildstabilisator zu aktivieren. Der Bildstabilisator wird aktiviert, wenn der Auslöser bis zum ersten Druckpunkt gedrückt wird; er verringert die Effekte einer Kamera-Verwacklung für verbesserte Motivwahl und Scharfstellung. Wählen Sie OFF (AUS), um den Bildstabilisator auszuschalten. Wählen Sie NORMAL, um die Vibration, die durch die Kamera-Verwacklung oder durch das Schwenken der Kamera verursacht wurde, zu reduzieren. Wählen Sie ACTIVE , um die Vibration zu reduzieren, die durch die Kamera-Verwacklung verursacht wurde, oder bei Aufnahmen von einem sich bewegenden Auto, Boot, oder einer anderen unstabilen Plattform aus. Schwenkende Bewegungen werden nicht erkannt. Starke Kamera-Verwacklung(z.B., sich bewegendes Fahrzeug) Kamera-Verwacklung Aufnahme beim Schwenken29

Verwendung des Bildstabilisators: Hinweise

• Drücken Sie bei Verwendung des Bildstabilitsators den Auslöser bis zum ersten Druckpunkt und warten Sie, bis sich das Bild im Sucher stabilisiert, bevor Sie den Auslöser vollständig drücken.

• Wenn der Bildstabilisator aktiv ist, ist das Bild im Sucher möglicherweise verschwommen, wenn der Auslöser gedrückt wurde. Dies stellt keine Fehlfunktion dar.

• Schieben Sie den Bildstabilisator-Modusschalter für Kameraschwenks auf NORMAL. Wird die Kamera geschwenkt, gleicht der Bildstabilisator nur die Bewegung aus, die sich nicht im Schwenkbereich befindet (wenn die Kamera beispielsweise horizontal geschenkt wird, wird der Bildstabilisator nur auf vertikale Verwacklungen angewendet), so dass ein sauberes Verschwenken der Kamera in einem weiten Bogen um ein Vielfaches erleichtert wird.

• Schalten Sie die Kamera nicht ab und entfernen Sie nicht das Objektiv, solange der Bildstabilisator aktiv ist. Wenn die Stromversorgung des Objektivs unterbrochen wird, solange der Bildstabilisator aktiv ist, könnte das Objektiv klappern, wenn es geschüttelt wird. Dies stellt keine Fehlfunktion dar und kann dadurch beseitigt werden, dass das Objektiv wieder angesetzt und die Kamera eingeschaltet wird.

• Verfügt die Kamera über ein eingebautes Blitzgerät, wird der Bildstabilisator deaktiviert, solange das Blitzgerät sich auflädt.

• Schalten Sie den Bildstabilisator ab, wenn die Kamera fest auf einem Stativ aufsitzt, lassen Sie ihn jedoch angeschaltet, wenn der Stativkopf nicht feststehend ist oder wenn Sie ein Einbein verwenden.30

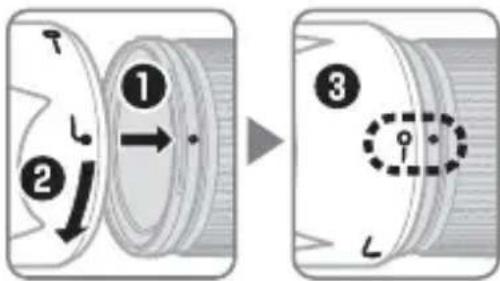

■ Die Gegenlichtblende Die Gegenlichtblende schützt das Objektiv und verhindert das Eindringen von Streulicht, das ansonsten zu Kontrastverlust oder Geisterbildern führen würde. Halten Sie die Gegenlichtblende beim Anbringen oder Abnehmen in der Nähe des -Symbols an der Basis fest und umfassen Sie sie nicht zu fest. Bei falschem Anbringen der Gegenlichtblende kann es zu Vignettierungen kommen. Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird. Bei umgekehrter Gegenlichtblende kann diese durch Drehen entfernt werden, während sie nahe der Markierung für die Arretierung (

) gefasst wird. ■ Integrierte Blitzgeräte Beim Einsatz eines integrierten Blitzgeräts kann das Objektiv unter Umständen einen im Bild sichtbaren Schatten ins Motiv werfen. Nehmen Sie die Gegenlichtblende ab und halten Sie einen Mindestabstand von 0,6 m zum Motiv, um dies zu vermeiden. Aktuelle Angaben zur Verschattung mit diesem Objektiv finden Sie im Kamerahandbuch. Richten Sie die Markierung für die Arretierung der Gegenlichtblende (—{) an der objektivseitigen Markierung für das Ansetzen der Gegenlichtblende (●) aus (e). Kamera Brennweite Einsatz bei Reichweiten von D700 (DX-Format) 18 mm 3,0 m oder mehr 28 mm oder mehr Keine Einschränkungen D7200/D7100/D100 28 mm 1,5 m oder mehr 50 mm oder mehr Keine Einschränkungen D7000/D300-Serie/D200 28 mm 1,0 m oder mehr 50 mm oder mehr Keine Einschränkungen D90/D80/D70-Serie 28 mm 2,5 m oder mehr 50 mm oder mehr 1,0 m oder mehr D5500/D5300/D5200/D3300 35 mm oder mehr 1,0 m oder mehr D5100/D5000/D3100/D3000/D60/D40-Serie 50 mm oder mehr 1,0 m oder mehr D50 28 mm 2,0 m oder mehr 50 mm oder mehr 1,0 m oder mehr31

■ Pflege des Objektivs

• Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.

• Halten Sie die CPU-Kontakte sauber.

• Sollte die Dichtungsmanschette beschädigt werden, setzen Sie den Gebrauch sofort aus und bringen Sie das Objektiv zum Nikon- Kundendienst zur Reparatur.

• Verwenden Sie zum Entfernen von Staub und Verunreinigungen vom Objektiv einen Blasebalg. Um Schmierflecke und Fingerabdrücke zu entfernen, bringen Sie eine kleine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie dabei darauf, dass keine Schmierflecke verbleiben, und dass sie das Glas nicht mit den Fingern berühren.

• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs.

• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden.

• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, bevor sie es in seiner Tasche verstauen.

• Wenn das Objektiv für längere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.

• Halten Sie das Objektiv stets trocken. Eindringendes Wasser kann zur Korrosion innenliegender Teile und irreparablen Schäden führen.

• Das Lagern des Objektiv an sehr heißen Orten kann Teile aus verstärktem Plastik beschädigen oder verformen. ■ Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel LC-77 mit Schnappverschluss (77 mm)

• Hinterer Objektivdeckel LF-4

• Bajonett-Gegenlichtblende HB-58

• Objektivbeutel CL-1120 ■ Kompatibles Zubehör

• 77-mm-Schraubfilter32

■ Technische Daten Änderungen und Irrtümer vorbehalten. Typ Typ G AF-S DX-Objektiv mit eingebauter CPU und F-Bajonettanschluss Brennweite 18–300 mm Lichtstärke 1:3,5–5,6 Optischer Aufbau 19 Elemente in 14 Gruppen (einschließlich drei asphärischer Linsen und drei ED-Linsen) Bildwinkel 76 ° –5 ° 20 ′ Brennweitenskala Unterteilt im Millimeter (18, 28, 50, 105, 200, 300) Entfernungsinformation Übermittlung an die Kamera Zoom Manueller Zoom mit unabhängigem Zoomring Fokussierung Nikon Innenfokussierung (IF), gesteuert durch Silent- Wave-Motor und separatem Fokussierring für die manuelle Fokussierung Bildstabilisator Bewegliche Linsengruppe mit Voice-Coil-Motoren (VCMs) Entfernungsskala 0,45 m bis Unendlich (∞) Naheinstellgrenze 300 mm Brennweite: 0,45 m von der Sensorebene gemessen Blendenlamellen 9 (abgerundet) Blendensteuerung Vollautomatisch Blendenbereich

• 18 mm Brennweite: 3,5 bis 22

• 300 mm Brennweite: 5,6 bis 32 Belichtungsmessung Offenblende Filtergewinde 77 mm (P=0,75 mm) Abmessungen Durchmesser ca. 83 mm × 120 mm (Länge ab Bajonettauflage) Gewicht ca. 830 g33

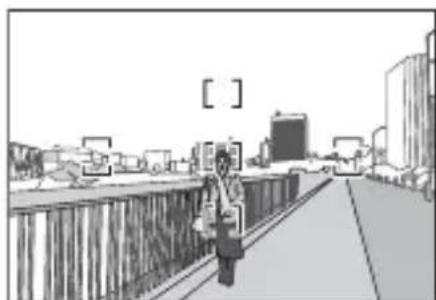

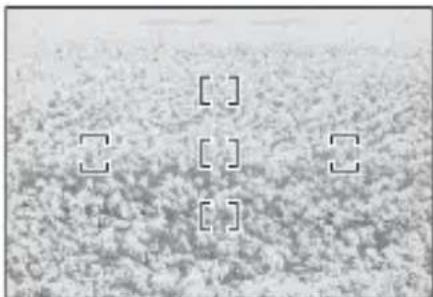

■ Eine Anmerkung zu Weit- und Superweitwinkelobjektiven Der Autofokus liefert mit Weit- und Superweitwinkelobjektiven in den folgenden Situationen u.U. nicht die gewünschten Ergebnisse: 1 Das Motiv füllt den Bereich, der durch die Fokusmessfeld-Markierungen eingeschlossen ist, nicht aus. Wenn das Fokusmessfeld sowohl Vordergrund- als auch Hintergrundmotive enthält, fokussiert die Kamera eventuell auf den Hintergrund und das Motiv ist u.U. nicht im Fokus. 2 Das Motiv enthält viele feine Details. Die Kamera hat u.U. Schwierigkeiten auf Motive scharf zu stellen, die viele feine Details enthalten oder die kontrastarm sind. Verwenden Sie in diesen Fällen die manuelle Fokussierung, oder verwenden Sie den Fokusspeicher, um auf ein anderes Motiv in der gleichen Entfernung scharf zu stellen und richten Sie anschließend das Foto neu aus. Weitere Informationen finden Sie im Kamerahandbuch unter »Gute Ergebnisse mit dem Autofokus erzielen«. Beispiel 1: Ein weit entferntes Porträt-Motiv in einiger Entfernung vom Hintergrund Beispiel 2: Ein Blumenfeld34
