MANUAL DE UTILIZARE EOA5220AOV ELECTROLUX

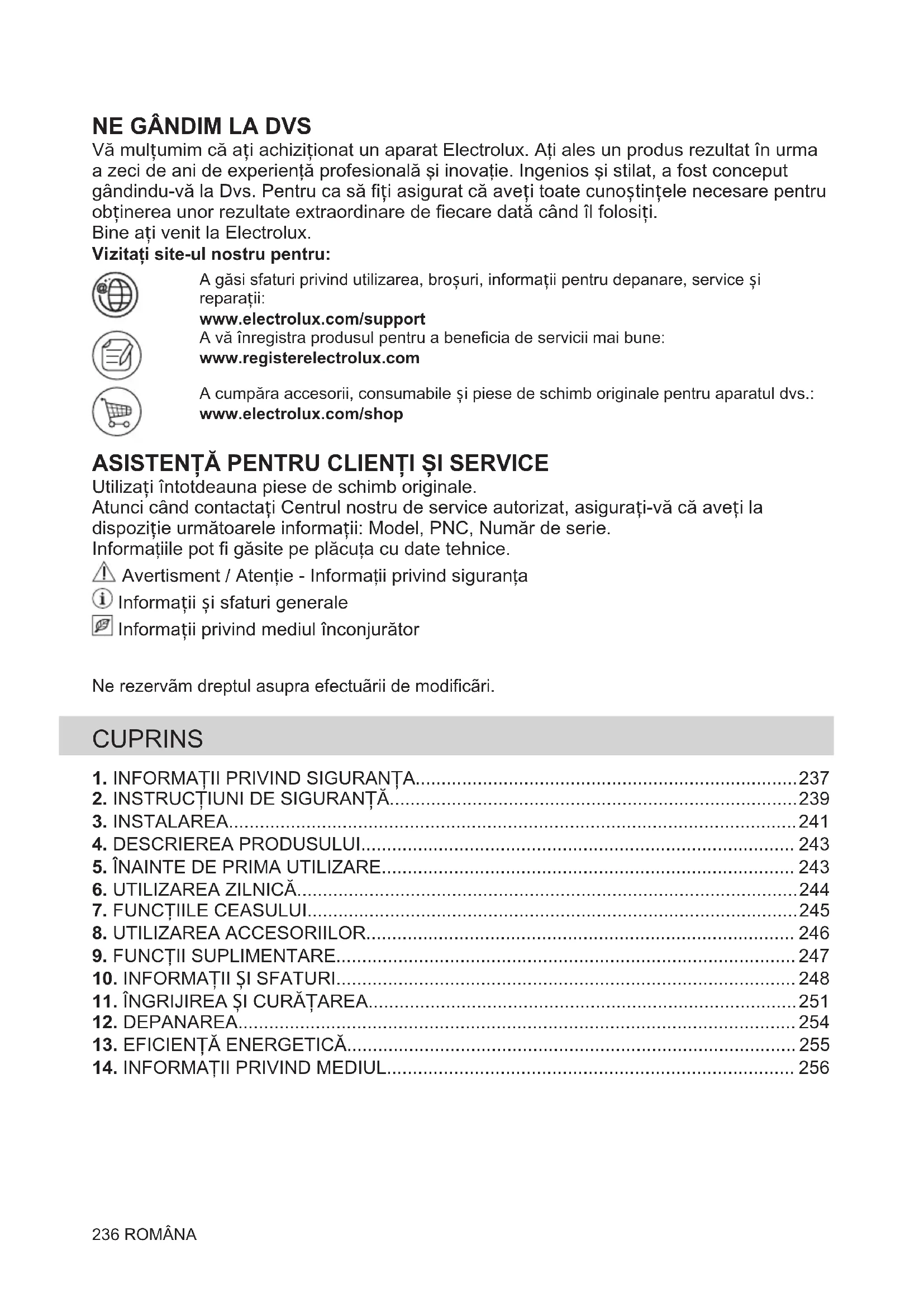

Vă multumim că ați achiziționat un aparat Electrolux. Ați ales un produs rezultat în urma a zeci de ani de experiență profesională și inovație. Ingenios și stilat, a fost conceput gândindu-vă la Dvs. Pentru ca să fiți asigurat că aveți toate cunoștințele necesare pentru obținerea unor rezultate extraordinare de fiecare dată când îl folosiți.

Bine ați venit la Electrolux.

Vizitați site-ul nostru pentru:

A găsi sfaturi privind utilizarea, broşuri, informații pentru depanare, service și reparații:

www.electrolux.com/support

A vă înregistra produsul pentru a beneficia de servicii mai bune:

www.registerelectrolux.com

A cumpăra accesorii, consumabile și piese de schimb originale pentru aparatul dvs.:

www.electrolux.com/shop

ASISTENȚĂ PENTRU CLIENTI ȘI SERVICE

Utilizați întotdeauna piese de schimb originale.

Atunci când contactați Centrul nostru de service autorizat, asigurați-vă că aveți la dispoziție următoarele informații: Model, PNC, Număr de serie.

Informațiile pot fi găsite pe plăcuța cu date tehnice.

⚠ Avertisment / Atenție - Informatii privind siguranța

i Informații și sfaturi generale

Informații privind mediul înconjurător

Ne rezervăm dreptul asupra efectuării de modificări.

CUPRINS

1. INFORMATII PRIVIND SIGURANTA....237
2. INSTRUCTIUNI DE SIGURANTĂ....239
3. INSTALAREA....241
4. DESCRIEREA PRODUSULUI....243
5. ÎNAINTE DE PRIMA UTILIZARE.... 243
6. UTILIZAREA ZILNICĂ....244
7. FUNCTIILE CEASULUI....245
8. UTILIZAREA ACCESORIILOR.... 246
9. FUNCTII SUPLIMENTARE....247
10. INFORMATII ŞI SFATURI....248
11. ÎNGRIJIREA ŞI CURĂȚAREA....251
12. DEPANAREA....254
13. EFICIENTĂ ENERGETICĂ....255
14. INFORMATII PRIVIND MEDIUL....256

1. INFORMATII PRIVIND SIGURANTA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorrectă. Păstrați permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

- Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele ne-experimentate doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun. Copiii cu vârsta mai mică de 8 ani și persoanele cu dizabilități profunde și complexe nu trebuie lăsate să se apropie de aparat dacă nu sunt supravegheate permanent.

- Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu aparatul.

- Nu lăsați ambalajele la îndemâna copiilor și aruncați-le conform reglementărilor.

- AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinti pe durata utilizării. Nu lăsați copiii și animalele de companie în apropierea aparatului atunci când funcționează și se răcește.

- Dacă aparatul are un dispozitiv de siguranță pentru copii, acesta trebuie activat.

- Copiii nu vor realiza operațiunile de curățare sau de întreținere care revin utilizatorului aparatului fără a fi supravegheați.

1.2 Informații generale despre siguranță

- Acest aparat poate fi utilizat numai pentru gătire.

- Acest aparat este proiectat pentru uz casnic individual într-un mediu interior.

• Acest aparat electrocasnic poate fi utilizat în birouri, camere de oaspeti, camere de oaspeti cu paturi și mic dejun, case de oaspeti în cadrul fermelor și alte spații de cazare similare, în care această utilizare nu depășește (media) nivelurile de utilizare domestică.
• Instalarea acestui aparat și înlocuirea cablului vor fi efectuate exclusiv de o persoană calificată.
• Nu folosi aparatul înainte de a-l instala în structura încorporată.
• Aparatul trebuie deconectatde la sursa de alimentare înainte de a efectua orice operatiune de întretinere.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de centrul de service autorizat al acestuia sau de persoane cu o calificare similară pentru a se evita electrocutarea.
• AVERTISMENT: Asigurați-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.
• AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Se recomandă ca elementele de încălzire sau suprafața aparatului să nu fie atinse.
• Utilizați întotdeauna mănuși de cuptor pentru a scoate sau a pune în aparat vase sau accesorii.

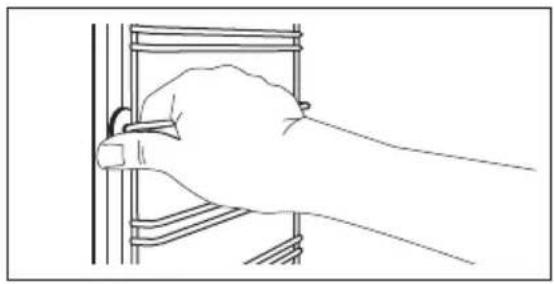

• Pentru a scoate suporturile pentru raft trebuie să trageți mai întâi de partea din față a suportului, după care să îndepărtați capătul din spate de pereții laterali. Instalați suporturile pentru raft în ordine inversă.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curăța sticla ușii deoarece acestea pot zgâria suprafața, ceea ce poate avea drept consecință spargerea sticlei.

2. INSTRUCTIUNI DE SIGURANTĂ

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtati toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalati sau utilizati.
• Urmați instrucțiunile de instalare furnizate împreună cu aparatul.
• Aveți întotdeauna grijă când mutați aparatul deoarece acesta este greu. Folosiți întotdeauna mănuși de protecție și încăltăminte închisă.
• Nu trageti aparatul de mâner.
• Instalați aparatul într-un loc sigur și adecvat care satisface cerințele privind instalarea.
• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Înainte de a instala aparatul, verifică dacă ușa aparatului se poate deschide fără probleme.
• Aparatul este prevăzut cu un sistem de răcire electrică. Pentru a funcționa, acesta necesită curent electric.

Înălțimea minimă a dulapului (Înălțimea minimă a dulapului de sub blatul de lu-cru)

590 (600) mm

Lățimea dulapului 560 mm
Adâncimea dulapului 550 (550) mm
Înălțimea părții frontale a aparatului	594 mm
Înălțimea părții posterioare a aparatului	576 mm
Lățimea părții frontale a aparatului	595 mm
Lățimea părții posterioare a aparatului	559 mm
Adâncimea aparatului 569 mm
Adâncimea încorporabilă a aparatului	548 mm

Adâncimea cu uşa deschi-să	1022 mm
Dimensiunea minimă a ori-ficiului de ventilație. Orifi-ciul este poziționat în par-tea din spate jos	560x20 mm
Lungimea cablului de ali-mentare electrică. Cablul este poziționat în colțul dreapta al peretelui posterior	1500 mm
Şuruburi de montaj 4x25 mm

2.2 Conexiunea la rețeaua electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.
• Asigurați-vă că parametrii de pe plăcuța cu date tehnice sunt compatibili cu valorile nominale ale sursei de alimentare.
• Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.
• Nu folositi prize multiple și cabluri prelungitoare.
• Procedați cu atenție pentru a nu deteriora ștecherul și cablul de alimentare electrică. Dacă este necesară înlocuirea cablului de alimentare, acesta trebuie înlocuit numai de către Centrul de service autorizat.
• Nu lăsați cablurile de alimentare electrică să atingă sau să se afle în apropierea ușii aparatului sau a nișei de sub aparat, în special atunci când acesta funcționează sau usa este fierbinte.
• Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.

• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.

• Dacă priza de curent prezintă jocuri, nu conectați stecherul.

• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.
• Folosiți doar dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Acest aparat este livrat cu un ștecăr și un cablu de alimentare electrică.

Tipurile de cabluri adecvate pentru instala-re sau înlocuire pentru Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pentru secțiunea cablului consultați puterea totală consumată de pe plăcuța cu date tehnice. De asemenea, puteți consulta tabelul:

Putere totală (W) Sectiunea cablului (mm²)

maxim 1380 3x0.75

maxim 2300 3x1

maxim 3680 3x1.5

Cablul de împământare (cablul verde / galben) trebuie să fie cu 2 cm mai lung decât cele de fază și de nul (cablurile albastru și maro).

2.3 Utilizarea

AVERTISMENT!

Pericol de rănire, arsuri și electrocutare sau explozie.

• Nu modificati specificațiile acestui aparat.
• Verificați dacă orificiile de ventilație nu sunt blocate.

• Nu lăsați aparatul nesupravegheat în timpul funcționării.

• Dezactivați aparatul după fiecare întrebuințare.

• Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Se poate degaja aer fierbinte.
• Nu actionați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu aplicați presiune asupra ușii deschise.
• Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.
• Deschideti ușa aparatului cu atenție. Utilizarea unor ingrediente cu continut de alcool poate determina prezența aburilor de alcool în aer.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse alături sau deasupra acestuia.

AVERTISMENT!

Pericol de deteriorare a aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:
  – nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.
  – nu puneți folie din aluminiu direct pe baza cavității aparatului.
  – nu puneți apă direct în aparatul fierbinte.
  – nu țineți vase umede și alimente în interior după încheierea gătirii.
  – procedați cu atenție la demontarea sau instalarea accesoriiilor.

- Decolorarea emailului sau a oțelului inoxidabil nu are niciun efect asupra funcționării aparatului.

- Folosiți o cratiță adâncă pentru prăjiturile însiropate. Sucurile de fructe lasă pete care pot fi permanente.

- Gătiți întotdeauna cu ușa închisă a aparatului.

- Dacă aparatul este instalat în spatele unui panou de mobilă (de ex. o ușă), asigurați-vă că ușa nu se închide niciodată atunci când aparatul funcționează. Căldura și umezeala se pot acumula în spatele panoului închis de mobilă ceea ce produce daune aparatului, unității

carcasei sau podelei. Nu închideți panoul de mobilă dacă aparatul nu s-a răcit complet după utilizare.

2.4 Îngrijirea și curățarea

AVERTISMENT!

Pericol de rănire, incendiu sau de deteriorare a aparatului.

• Înainte de a efectua operațiile de întreținere, dezactivați aparatul și scoateți ștecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor de sticlă.

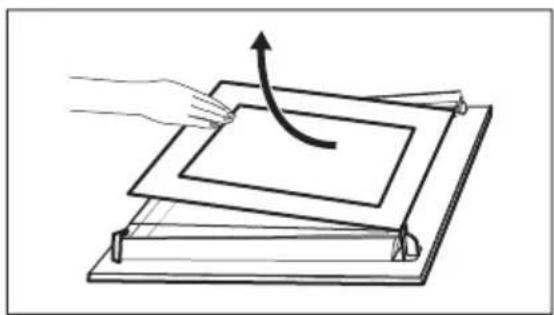

• Înlocuiti imediat panourile de sticlă ale ușii dacă acestea sunt deteriorate. Contactați Centrul de service autorizat.

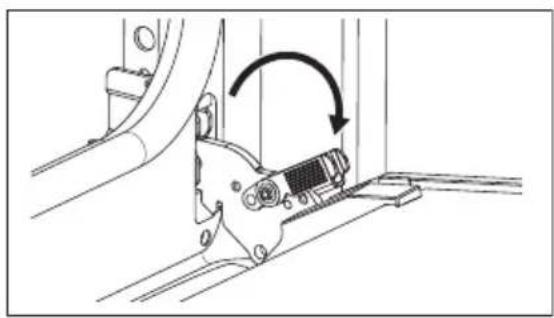

• Aveți grijă atunci când îndepărtați ușa aparatului. Ușa este grea!
• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folositi produse abrazive, bureți abrazivi, solventi sau obiecte metalice.
• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalajul acestuia.
• Nu curățați emailul catalitic cu detergenti.

2.5 Iluminare interioară

AVERTISMENT!

Pericol de electrocutare.

- Referitor la becul (becurile) din acest produs și becurile de schimb vândute

separat: Aceste becuri sunt concepute pentru a suporta situațiile fizice extreme din aparatele electrocasnice, cum ar fi cele de temperatură, vibrație, umiditate sau au rolul de a semnaliza informații privitoare la starea operațională a aparatului. Acestea nu sunt destinate utilizării în alte aplicații și nu sunt adecvate pentru iluminarea camerelor din locuintă.

• Acest produs conține o sursă de lumină cu clasa de eficiență energetică G.
• Folositi exclusiv becuri cu aceleași specificații.

2.6 Serviciul de asistență tehnică

• Pentru a repara aparatul contactați Centrul de service autorizat.
• Utilizați doar piese de schimb originale.

2.7 Eliminare

AVERTISMENT!

Pericol de vătămare sau sufocare.

• Contactați autoritatea locală pentru informații privind eliminarea aparatului.
• Deconectați aparatul de la sursa de alimentare electrică.
• Tăiați cablul de alimentare electrică chiar de lângă aparat și aruncați-l.
• Scoateți încuietoarea ușii pentru a nu permite copiilor sau animalelor de companie să rămână blocați în aparat.

3. INSTALAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

3.1 Încorporarea

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Prezentare generală

21 64 53 7 8 9 10 11 5 4 3 2 1

4.2 Accesorii

- Raft sârmă

Pentru veselă, forme pentru prăjituri, fripturi.

• Tavă de gătit

Pentru prăjituri și biscuiți.

• Cratiță

1 Panou de comandă
2 Bec/simbol putere
3 Buton de selectare pentru funcții de gătire
4 Cronometru analogic
5 Buton de comandă (pentru temperatură)
6 Indicator / simbol pentru temperatură
7 Element de încălzire
8 Bec
9 Ventilator
10 Suport pentru raft, detaşabil
11 Poziții raft

Pentru coacere și frigere sau ca tavă pentru grăsime.

• Ghidaje telescopice

Cu ajutorul ghidajelor telescopice puteți monta sau scoate rafturile cu ușurință.

5. ÎNAINTE DE PRIMA UTILIZARE

AVERTISMENT!

Consultați capitolele privind siguranța.

5.1 Înainte de prima utilizare

Cuptorul poate emite un miros și fum în timpul pre-încălzirii. Asigurați-vă că încăperea este ventilată.

Pasul 1

Pasul 2

Curățați cuptorul Preîncălziți cuptorul gol

1. Scoateți toate accesoriiile din cuptor și suporturile pentru raftul mobil.

2. Curăță cuptorul și accesoriiile cu o lavetă din microfibră, apă caldă și un detergent neagresiv.

3. Setați temperatura maximă a funcției: Timp: 1 h.

4. Setați temperatura maximă a funcției: Timp: 15 min.

5. Setați temperatura maximă a funcției: Timp: 15 min.

Opriți cuptorul și așteptați să se răcească. Puneti în cuptor accesoriiile și suporturile raftului detașabil.

6. UTILIZAREA ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

6.1 Modul de utilizare: Funcție de gătire

Etapa 1 Rotiți butonul de selectare pentru funcțiile de gătire pentru a selecta o funcție de gătire.

Etapa 2 Rotiți butonul de comandă pentru a selecta temperatura.

Etapa 3 Când gătitul se încheie, rotiți butoanele la poziția oprit pentru a opri cuptorul.

6.2 Funcții de încălzire

Funcția de în- Utilizare călzire

Pozitia oprit

Illuminare cuptor

Aer cald cu venti- lație

Cuptorul este oprit.

Pentru a aprinde lumina.

Pentru a coace simultan pe trei rafturi și pentru a deshidrata alimentele.

Setează temperatura cu 20 - 40 °C mai jos decât pentru încălzire sus și jos.

Funcția de în- călzire

Aer cald umed

Utilizare

Această funcție este concepută să economisească energia în timpul gătitului. Atunci când folosești această funcție, temperatura din cavitate poate fi diferită de temperatura setată. Nivelul de căldură poate fi redus. Pentru mai multe informații, consultă capitolul „Utilizarea zilnică”, note cu privire la: Aer cald umed.

Încălzire jos

Pentru a coace prăjituri cu blat crocant și pentru a conserva alimentele.

Grill

Pentru gătirea la grătar a feliilor subțiri de alimente și pentru pâi- ne prăjită.

Grill rapid

Pentru rumenirea alimentelor subțiri în cantități mari și pentru pâine prăjită.

Gatire intensiva

Pentru a rumeni bucăți mari de carne sau carne de pasăre ne- dezosată pe un singur raft. Pentru gratinare și rumenire.

Funcție Pizza

Pentru a coace pizza. Pentru rumenire intensivă și blaturi cro-cante. Setează temperatura la 230 °C.

Încălzire sus și jos

Pentru a coace și rumeni alimentele fără să schimbi poziția raftului.

6.3 Note cu privire la: Aer cald umed

Această funcție a fost folosită pentru conformarea cu clasa de eficiență energetică și cerințele de ecodesign în conformitate cu UE 65/2014 și UE 66/2014. Teste conform EN 60350-1.

Uşa cuptorului trebuie închisă pe durata gătirii pentru a nu întrerupe funcția astfel

încât cuptorul să funcționeze cu cea mai ridicată eficiență energetică posibilă.

Pentru instructiuni de gătire consultați capitolul „Informații și sfaturi”, Aer cald umed. Pentru recomandări generale privind economia de energie, consultați capitolul „Eficienta energetică”, Economisirea energiei.

7. FUNCTIILE CEASULUI

7.1 Cronometru ceas

A B

A. Fereastra de setări pentru ceas B. Buton de selectare pentru setări

7.2 Cum se setează: Ora curentă

Pentru a seta ora curentă.

Etapa 1 Etapa 1

Apăsați și rotiți butonul de selectare pentru setări în sensul invers acelor de ceasornic pentru a seta ora.	Lăsați butonul de selectare pentru setări să revină în poziția inițială sau trageți-l încet înapoi.
iNu rotiți butonul de selectare pentru setări spre dreapta.

7.3 Modul de utilizare: Terminarea gătitului

Pentru a seta o oră de oprire. Timpul maxim pe care îl puteți seta este de 180 de minute.

Etapa 1 Etapa 2

Selectați funcția cuptorului și temperatura.

Rotiți butonul de selectare a setărilor în sens invers acelor de ceasornic până când fereastra de setări pentru ceas indică ora de oprire dorită.

Când expiră timpul setat, este emis un semnal sonor și cuptorul se oprește.

Pentru a anula semnalul, rotiți butonul de selectare pentru setări în sens invers acelor de ceasornic până

când fereastra de setări pentru ceas indică:

Pentru a opri funcția, rotiți butonul de selectare pentru setări în sens invers acelor de ceasornic până când fe-

reastra de setări pentru ceas indică:

8. UTILIZAREA ACCESORIILOR

AVERTISMENT!

Consultați capitolele privind siguranța.

8.1 Introducerea accesoriiilor

O mică adâncitură în partea de sus sporește siguranța. Adânciturile sunt și dispozitive

anti-răsturnare. Marginea ridicată a raftului împiedică alunecarea vaselor de pe raft.

Raft sârmă:

Împinge raftul pe șinele de ghidare ale suportului pentru rafturi și asigură-te că piciorușele sunt îndreptate în jos.

Tavă de gătit / Cratiță adâncă:

Împinge tava pe șinele de ghidare.

Raft sârmă, Tavă de gătit / Cratiță adâncă:

Împinge tava pe șinele de ghidare, iar grătarul metalic pe raftul de deasupra.

8.2 Utilizarea ghidajelor telescopice

Nu ungeti ghidajele telescopice.

Înainte de a închide ușa cuptorului, verificați dacă ați împins ghidajele telescopice complet în cuptor.

Pasul 1 Scoateți ghidajele telescopice din partea stângă și din partea dreaptă.
Pasul 2 Puneti gratarul pe ghidajele telescopice, apoi impingeti-l cu atenție în interiorul cuptorului.

Atunci când aparatul este în funcțiune, ventilatorul de răcire pornește automat pentru a menține reci suprafețele aparatului. Dacă oprești cuptorul, ventilatorul de răcire va continua să funcționeze până când aparatul s-a răcit.

9.2 Termostatul de siguranță

Functionarea incorectă a cuptorului sau componentele defecte pot să cauzeze

supraîncălzirea periculoasă. Pentru a preveni acest lucru, cuptorul are un termostat de siguranță care întrerupe alimentarea cu curent. În momentul în care temperatura scade, cuptorul pornește din nou în mod automat.

10. INFORMATII ŞI SFATURI

Consultați capitolele privind siguranța.

10.1 Recomandări pentru gătit

Cuptorul are cinci poziții pentru rafturi.

Numărați pozițiile rafturilor începând din partea de jos a podelei cuptorului.

Cuptorul dvs. ar putea coace sau prăji diferit față de cuptorul pe care l-ați avut înainte.

Coacerea prăjiturilor

Nu deschideți ușa cuptorului înainte ca 3/4 din durata de gătire setată să fie finalizată.

Dacă utilizati două tăvi de gătit în același timp, păstrați un nivel gol între ele.

Gătirea cărnii și a peștelui

Folosiți o cratiță adâncă pentru alimente foarte grase, pentru a preveni pătarea permanentă a cuptorului.

Lăsați carnea să se odihnească aproximativ 15 minute înainte de a o tăia, astfel încât zeama să nu se scurgă.

Pentru a preveni acumularea unei cantități foarte mari de fum în cuptor în timpul prăjirii, adăugați puțină apă în cratița adâncă.

Pentru a preveni condensul de fum, adăugați apă de fiecare dată după ce se usucă.

Durate de gătire

Duratele de gătire depind de tipul de preparat, de consistența și de volumul său.

Mai întâi, monitorizați performanța când gătiți. Găsiți cele mai bune setări (nivelul de căldură, durata de gătire etc.) pentru vasul dvs. de gătit, rețetele și cantitățile pe care le gătiți când utilizați acest aparat.

Folosiți forme și recipiente în culori închise, fără reflexie. Acestea absorb mai bine căldura decât vasele deschise la culoare și cu reflexie.

Tavă rotundă pentru tarte

Culoare închisă, fără refle- xie Diametru de 28 cm

Culoare închisă, fără reflexie Diametru de 26 cm

Ceramică Diametru de 8 cm, înălțime de 5 cm

Culoare închisă, fără refle- xie Diametru de 28 cm

10.3 Aer cald umed

Pentru cele mai bune rezultate, respectați sugestiile din tabelul de mai jos.

		(°C) (min)
Rulouri dulci, 12 bu-căți	tavă de gătit sau tavă de co-lectare	175 3 40 - 50
Rulouri, 9 bucăți tavă de gătit sau tavă de co-lectare		180 2 35 - 45
Pizza, congelata, 0,35 kg	raft sarma 180 2 45 - 55
Ruladă tavă de gătit sau tavă de co-lectare		170 2 30 - 40
Negresă tavă de gătit sau tavă de co-lectare		170 2 45 - 50
Soufflè, 6 bucăți vas ceramic ramekin pe raft de sărmă		190 3 45 - 55
Blat de pandișpan formă pentru aluat fraged pe raft de sărmă		180 2 35 - 45
Sandviș Victoria vas de copt pe raft de sărmă 170 2 35 - 50
Pește fiert, 0,3 kg tavă de gătit sau tavă de co-lectare		180 2 35 - 45
Pește întreg, 0,2 kg tavă de gătit sau tavă de co-lectare		180 3 25 - 35
File de pește, 0,3 kg tavă de pizza pe raft de sărmă 170 3 30 - 40
Carne fiartă, 0,25 kg tavă de gătit sau tavă de co-lectare		180 3 35 - 45
Șașlâc, 0,5 kg tavă de gătit sau tavă de co-lectare		180 3 40 - 50
Prăjituri, 16 bucăți	tavă de gătit sau tavă de co-lectare	150 2 30 - 45
Pricomigdale, 20 bucăți	tavă de gătit sau tavă de co-lectare	180 2 45 - 55
Briose, 12 bucăți	tavă de gătit sau tavă de co-lectare	170 2 30 - 40
Patiserie sărată, 16 bucăți	tavă de gătit sau tavă de co-lectare	170 2 35 - 45
Fursecuri, 20 bucăți	tavă de gătit sau tavă de co-lectare	150 2 40 - 50
Tarte mici, 8 bucăți	tavă de gătit sau tavă de co-lectare	170 2 30 - 40
Legume, fierte, 0,4 kg	tavă de gătit sau tavă de co-lectare	180 2 35 - 45
Omletă vegetariană	tavă de pizza pe raft de sărmă 180 3 35 - 45

(°C) (min)

Legume mediteranee- tava de gătit sau tavă de co- 180 4 35 - 45 ne, 0,7 kg lectare

10.4 Informații pentru institutele de testare

Teste conform cu IEC 60350-1.

(°C) (min)

Prăjituri mi- încălzire sus și Tavă de gătit 3 170 20 - 30 - jos ci, 20 de bucăți/tavă

Prăjituri mi- Ci, 20 de bucăți/tavă Aer cald cu ventilație Tavă de gătit 3 150 - 160 20 - 35 -

Prăjituri mi- Ci, 20 de bucăți/tavă Aer cald cu ventilație Tavă de gătit 2 și 4 150 - 160 20 - 35 -

Plăcintă cu încălzire sus și Raft sărmă 2 180 70 - 90 - mere, 2 for- jos me ∅20 cm

Plăcintă cu Aer cald cu Raft sărmă 2 160 70 - 90 - mere, 2 for- ventilație me ∅20 cm

Pandișpan, încălzire sus și Raft sărmă 2 170 40 - 50 Preîncălziți cuptorul formă pentru prăjituri jos Ø26 cm

Pandişpan, Aer cald cu Raft sărmă 2 160 40 - 50 Preîncălziți cuptorul formă pen-ventilație

∅26 cm

Pandispan, Aer cald cu Raft sârmă 2 și 4 160 40 - 60 Preîncălziți cuptorul formă pen-ventilație

Biscuit sfâ- râmicios Aer cald cu ventilație Tavă de gătit 3 140 - 150 20 - 40 -

Biscuit sfă-râmicios Aer cald cu ventilatie Tavă de gătit 2 și 4 140 - 150 25 - 45 -

(°C) (min)

i

Biscuit sfă-râmicios Încălzire sus și Tavă de gătit 3 140 - 150 25 - 45 - jos

Pâine prăji- tă, 4 - 6 bu- căți Grill Raft sârmă 4 maxim 2 - 3 minute

pe o parte; 2 - 3 minute pe cealaltă par- te

Preîncălziți cuptorul timp de 3 minute.

Burger de vită, 6 bu- căți, 0,6 kg Grill Raft de săr- mă și tavă de colectare 4 maxim 20 - 30 Puneți raftul de sărmă

pe al patrulea nivel și tava de colectare pe al treilea nivel al cuptorului. Întoarceți alimentele la jumătatea duratei de gătire. Preîncălziți cuptorul timp de 3 minute.

11. ÎNGRIJIREA ŞI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

11.1 Observații privind curățarea

Agenti de curăța- re

Curăță partea din față a aparatului cu o lavetă din microfibră, cu apă caldă și un detergent neagresiv. Curăță și verifică garnitura ușii din jurul cadrului cavității.

Folosește o soluție de curățare dedicată pentru suprafețe metalice.

Curăță petele cu un detergent neagresiv. Nu îl folosi pe suprafețele catalitice.

Utilizarea zilnică

Curăță cavitatea după fiecare utilizare. Depunerile de grăsime sau de orice alte reziduuri pot provoca un incendiu.

Umezeala poate produce condens în aparat sau pe panourile de sticlă ale ușii. Pentru a reduce condensul, lasă aparatul să funcționeze timp de 10 minute înainte de gătire. Nu depozita preparatele în aparat pentru mai mult de 20 de minute. Usucă cavitatea după fiecare utilizare cu o lavetă din microfibră.

Accesorii

Curăță toate accesoriiile după fiecare utilizare și lăsă-le să se usuce. Folosește o lavetă din mircofibră, apă caldă și un detergent neagresiv. Nu curăța accesoriiile în mașina de spălat vase.

Nu curăța accesoriiile anti-aderente folosind un agent de curățare abraziv sau obiecte cu margini ascuțite.

11.2 Cum se scot: Suporturile pentru raft / panourile catalitice

Scoateți suporturile raftului / panourile catalitice pentru a curăța cuptorul.

Pasul 1 Opriți cuptorul și așteptați să se ră-cească.

Pasul 2 Trageți partea din față a suportului pentru rafturi și îndepăratați-o de peretele lateral.Țineți pe loc partea din spate a suportului raftului și panoul catalitic. Panourile catalitice nu sunt prinse de pereții cuptorului. Acestea pot să cadă când scoateți suporturile raftului.

Pasul 3 Trageți partea din spate a suportului pentru raft și îndepărtați-o de peretele lateral și îndepărtați.

Pasul 4 Instalați suporturile pentru raft în ordine inversă. Știfturile de fixare de pe ghidajele telescopice trebuie să fie îndreptate spre față.

11.3 Modul de utilizare: Curățarea catalitică

În cavitate se află panouri catalitice. Panourile catalitice absorb grăsimea în timpul catalizei.

Petele sau decolorarea stratului catalitic nu au niciun efect asupra curățării.

Înainte de curățarea catalitică

Opriți cuptorul și așteptați să se ră-cească.

Scoateți toate accesoriiile.

Curățați podeaua cuptorului și geamul de la interior al ușii cu apă cal-dă, o lavetă moale și detergent neu-tru.

Curățați cuptorul folosind curățarea catalitică

Pasul 1 Pasul 2 Pasul 3
Setați funcția și temperatura cupto-rului: -250 ^ Durată: 1 h	După curățare, rotiți butonul de selecta-re a funcțiilor cuptorului la poziția oprit.	După ce cuptorul s-a răcit, cu-rățați cavitatea cu o lavetă moaleși udă.

11.4 Cum se scoate și se montează: Uşa

Uşa cuptorului are patru panouri de sticlă. Puteți să scoateți ușa și panourile de sticlă de la interior pentru a le curăța. Citiți toate instrucțiunile de la „Scoaterea și instalarea ușii” înainte de a scoate panourile de sticlă.

ATENTIE!

Nu utilizați cuptorul fără panourile de sticlă.

Pasul 1 Deschideți ușa complet și tineți ambele balamale.

Pasul 2 Ridicați și trageți încuietorile până când se aude un clic.

Pasul 3 Închideți ușa cuptorului până la jumătate în prima poziție de deschidere. După aceea, ri-dicați și trageți pentru a scoate ușa din lo-caș.

Pasul 4 Puneti uşa pe o lavetă moale pe o suprafață stabilă.

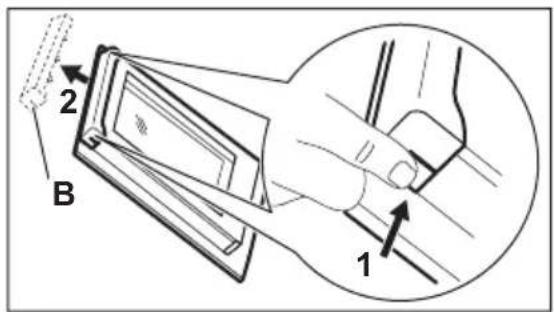

2 B 1

Pasul 5 Tineți garnitura ușii (B) pe partea superioară a ușii de ambele părți și apăsați-o către interior pentru a elibera clema.

Pasul 6 Trageți garnitura ușii spre față pentru a o scoate.

Pasul 7 Tineți panoul de sticlă al ușii de partea superioară și scoateți-l cu atenție. Asigurați-vă că sticla iese complet din suporturi.

Pasul 8

Curățați panourile de sticlă cu apă caldă și săpun. Uscați cu atenție panourile de sticlă. Nu curățați panourile de sticlă în mașina de spălat vase.

Pasul 9

După curățare, instalați panoul de sticlă și ușa cuptorului.

Dacă ușa este instalată corect, veți auzi un clic la închiderea clemelor.

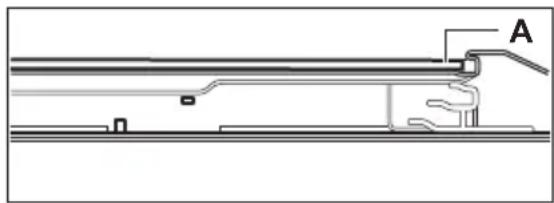

Zona imprimată trebuie să fie orientată spre partea interioroară a ușii. După instalare, asigurați-vă că suprafața cadrului panoului din sticlă din zonele serigrafiate nu prezintă asperități la atingere.

Dacă este instalată corect, garnitura uşii face clic.

Asigurați-vă că ați montat corect panoul intern de sticlă în locașuri.

11.5 Cum se înlocuiește: Bec

AVERTISMENT!

Pericol de electrocutare.

Becul poate fi fierbinte.

Întotdeauna țineți becul halogen cu ajutorul unei cârpe pentru a preveni arderea reziduurilor de grăsime pe bec.

Înainte de a schimba becul:
Etapa 1 Etapa 2 Etapa 3

Opriți cuptorul. Așteptați până când cuptorul este rece.

Deconectați cuptorul de la sursa de alimentare electrică.

Puneți o lavetă pe fundul cavității.

Becul din spate

Pasul 1 Rotiți capacul de sticlă și scoateți-l.

Pasul 2 Curățați capacul de sticlă.

Pasul 3

Înlocuiti becul cu un bec adecvat rezistent la o temperatură de 300 °C.

Pasul 4 Montați capacul de sticlă.

12. DEPANAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

12.1 Ce trebuie făcut dacă...

În orice situație care nu este prevăzută în acest tabel, contactați un Centru de service autorizat.

Problemă Verificați dacă...

Cuptorul nu se încăl-zește.	Siguranța este arsă.
Garnitura ușii este dete-riorată.	Nu folosiți cuptorul. Con-tactați un Centru de ser-vice autorizat.
Sfârșitul gătirii - este ne-setat.	Setați: Sfârșitul gătirii.Consultați „Funcțiile cea-sului”.
Becul nu funcționează. Becul este ars.

12.2 Date pentru service

Dacă nu poti remedia problema de unul singur, contactează comerciantul sau un centru de service autorizat.

Datele necesare solicitate de centrul de service se găsesc pe plăcuța cu date tehnice. Plăcuța cu datele tehnice se află pe cadrul frontal al cavității aparatului. Nu scoate plăcuța cu date tehnice din interiorul aparatului.

Îți recomandăm să notezi datele aici:

Model (MOD.)

......

Numărul produsului (PNC)

......

Numărul de serie (S.N.)

......

13. EFICIENTĂ ENERGETICĂ

13.1 Informații produs și Fișă cu informații produs

Denumirea furnizorului Electrolux

Identificarea modelului	EOA5220AOR 949496915EOA5220AOV 949496914
Index de eficiență energetică 95.3
Clasă de eficiență energetică A
Consum de energie cu o încărcătură standard, modul convențional 0.95 kWh/ciclu
Consum de energie cu o încărcare standard, în modul ventilație 0.81 kWh/ciclu
Număr de cavități 1
Sursă de căldură Energie electrică
Volumul 72 l
Tip cuptor Cuptor încorporabil
Masă	EOA5220AOR 30.2 kg
	EOA5220AOV 30.2 kg

IEC/EN 60350-1 - Aparate de gătit electrocasnice - Partea 1: Gamă, cuptoare, cuptoare cu abur și grill-uri - Metode pentru măsurarea performanței.

13.2 Economisirea de energie

Aparatul este prevăzut cu unele funcții care ajută la economisirea de energie în timpul procesului zilnic de gătire.

Asigură-te că ușa aparatului este închisă în timpul funcționării. Nu deschide ușa aparatului prea des în timpul gătirii. Menține

garnitura uşii curată și asigură-te că este bine fixată în poziție.

Folosește vase metalice pentru o economie optimizată de energie.

Atunci când este posibil, nu preîncălzi aparatul înainte de gătire.

Ai grijă ca pauzele să fie cât mai mici între două coaceri, atunci când pregătești mai multe preparate o dată.

Gătitul cu ventilator

Atunci când este posibil, folosește funcțiile de gătit cu ventilator pentru a economisi energie.

Căldura reziduală

Atunci când durata de gătire este mai mare de 30 de min, redu temperatura aparatului cu cel puțin 3 - 10 min înainte de încheierea gătirii. Căldura reziduală din interiorul aparatului va continua să gătească preparatul.

Folosește căldura reziduală pentru a încălzi alte preparate.

Mentinerea caldă a alimentelor

Alege setarea pentru cea mai mică temperatură posibilă pentru a folosi căldura reziduală și menține preparatele calde.

Aer cald umed

Funcție concepută pentru a economisi energie în timpul gătirii.

14. INFORMATII PRIVIND MEDIUL

Reciclați materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați aparatele

marcate cu acest simbol Impreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.

МЫ ДУМАЕМ О ВАС
