Produkto tipas	Įmontuojama elektrinė orkaitė
Prekės ženklas	Electrolux
Modelis	EOA5220AOV
Tūris	72 L
Energinio efektyvumo klasė	A
Energijos sąnaudos (įprastas režimas)	0,95 kWh/ciklas
Energijos sąnaudos (karšto oro režimas)	0,81 kWh/ciklas
Prietaiso aukštis	594 mm (priekyje), 576 mm (gale)
Prietaiso plotis	595 mm (priekyje), 559 mm (gale)
Prietaiso gylis	569 mm
Įmontavimo gylis	548 mm
Svoris	30,2 kg
Maitinimas	230 V, 1500 mm kabelis
Grotelių lygių skaičius	5
Kepimo funkcijos	Karštas oras, drėgnas karštas oras, viršus/apačia, grilis, greitasis grilis, turbo grilis, picos funkcija, apatinis kepimas, apšvietimas
Pridedami priedai	Metalinės grotelės, kepimo skarda, kepimo indas, ištraukiami bėgeliai
Apšvietimo tipas	Halogeninis, G klasė
Valymas	Katalitinis (nuimamos plokštės), durelių išmontavimas
Sauga	Apsauginis termostatas, aušinimo ventiliatorius, vaikų užraktas (rekomenduojama)
Remontabilumo indeksas	Nenurodyta

Dažnai užduodami klausimai - EOA5220AOV ELECTROLUX

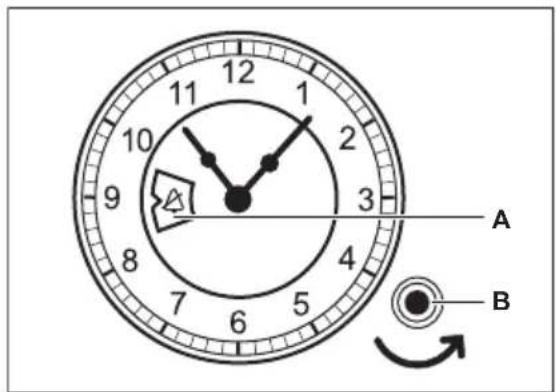

Kaip nustatyti orkaitės laiką?

Paspauskite ir pasukite reguliavimo rankenėlę į kairę, kad nustatytumėte laiką. Švelniai leiskite jai grįžti į pradinę padėtį. Nespauskite ir nesukite į dešinę.

Kokie kepimo režimai yra prieinami?

Režimai apima: karštą orą, viršų/apačią, grilį, greitąjį grilį, turbo grilį, picos funkciją, apatinį kepimą ir drėgną karštą orą (taupus).

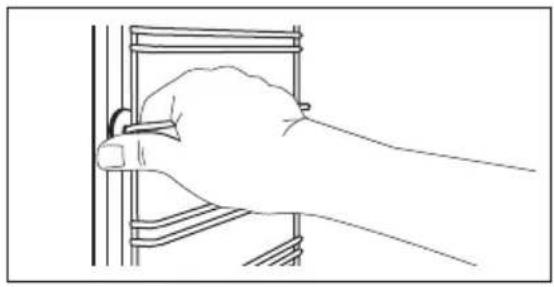

Kaip valyti katalitinius panelius?

Nuimkite grotelių laikiklius, atskirdami priekį, tada galą. Katalitiniai paneliai valomi kaitinant orkaitę 250 °C temperatūroje 1 valandą. Tada nuvalykite drėgna šluoste.

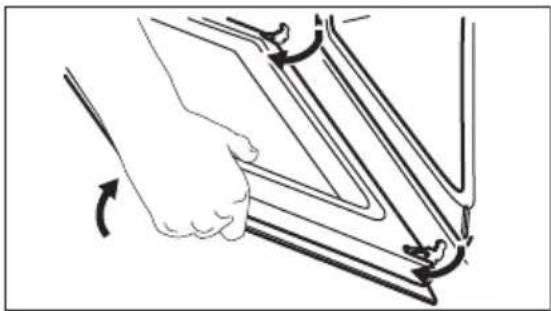

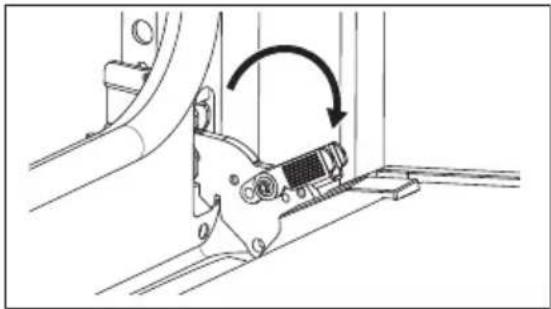

Kaip išmontuoti orkaitės dureles?

Visiškai atidarykite dureles, pakelkite vyrių fiksatorius, kol išgirsite spragtelėjimą, tada pusiau uždarykite ir pakelkite, kad nuimtumėte dureles. Padėkite jas ant šluostės, nuimkite rėmą, tada vidinį stiklo panelį.

Ką daryti, jei orkaitė nešildo?

Patikrinkite saugiklį. Jei problema išlieka, kreipkitės į įgaliotąjį techninės priežiūros centrą. Įsitikinkite, kad Kepimo pabaigos funkcija nėra įjungta.

Kokia orkaitės talpa?

Orkaitės tūris yra 72 litrai ir ji gali tilpti iki 3 kepimo lygių vienu metu naudojant karštą orą.

Kaip pakeisti apšvietimo lemputę?

Išjunkite ir atjunkite orkaitę. Atsukite stiklinį gaubtą, pakeiskite jį halogenine lempa, atsparia 300 °C temperatūrai, tada vėl uždėkite gaubtą.

Kaip taupyti energiją su šia orkaite?

Naudokite drėgno karšto oro funkciją, ne visada įkaitinkite iš anksto ir išjunkite orkaitę 3-10 minučių iki pabaigos, kad pasinaudotumėte liekamosios šilumos.

Kokie priedai pateikiami?

Orkaitė tiekiama su metalinėmis grotelėmis, kepimo skarda, kepimo indu ir ištraukiamais bėgeliais, kad būtų lengviau įdėti.

Kaip įmontuoti orkaitę į baldą?

Laikykitės įmontavimo matmenų: aukštis mažiausiai 590 mm, plotis 560 mm, gylis 550 mm. Naudokite pateiktus varžtus (4x25 mm) ir užtikrinkite galinę ventiliaciją 560x20 mm.

NAUDOJIMO INSTRUKCIJA EOA5220AOV ELECTROLUX

Lampa var būt karsta.

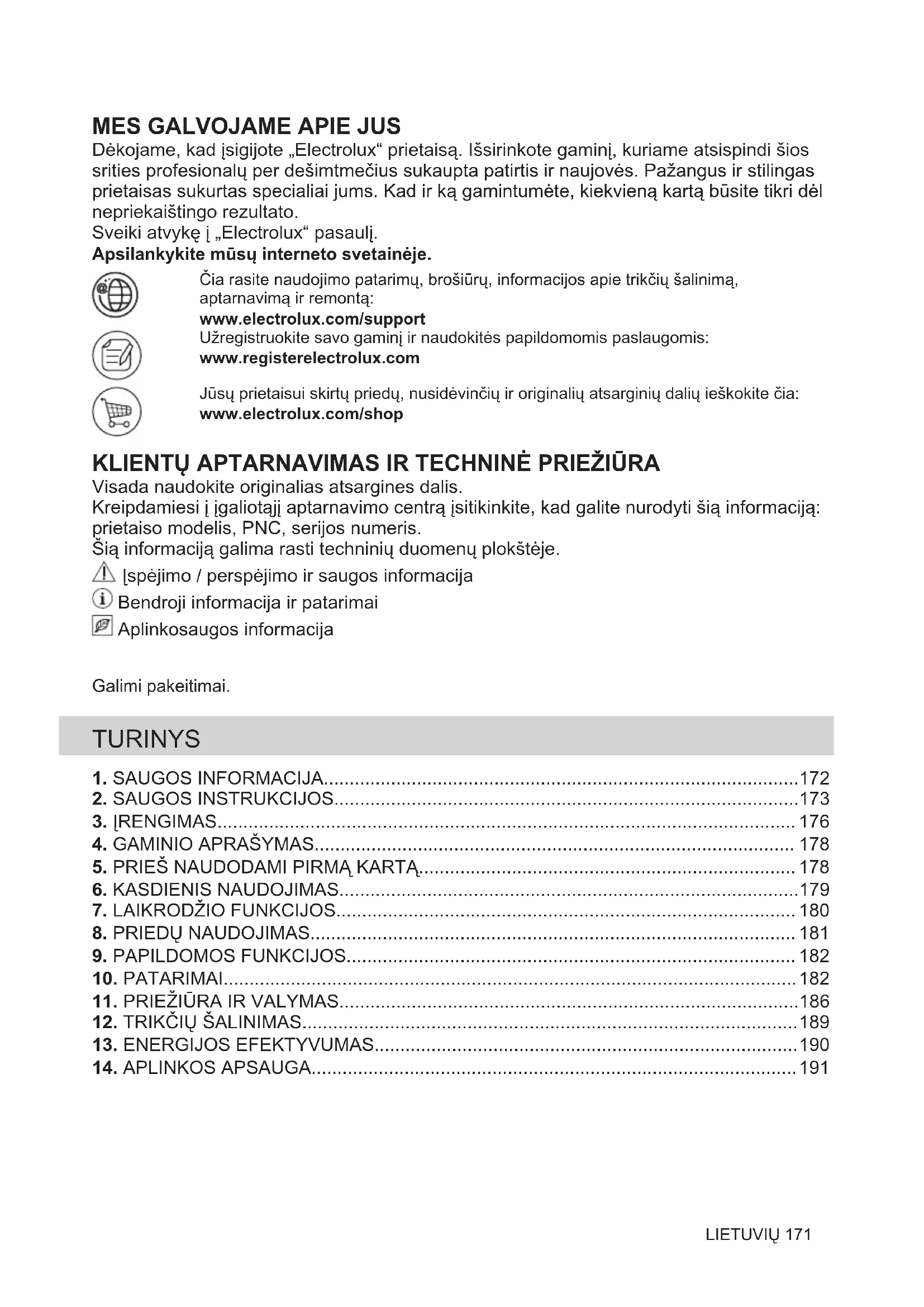

Dėkojame, kad įsigijote „Electrolux“ prietaisą. Išsirinkote gaminį, kuriame atsispindi šios srities profesionalų per dešimtmečius sukaupta patirtis ir naujovės. Pažangus ir stilingas prietaisas sukurtas specialiai jums. Kad ir ką gamintumėte, kiekvieną kartą būsite tikri dėl nepriekaištingo rezultato.

Sveiki atvykę į „Electrolux“ pasaulį.

Apsilankykite mūsų interneto svetainėje.

Čia rasite naudojimo patarimų, brošiūrų, informacijos apie trikčių šalinimą, aptarnavimą ir remontą:

www.electrolux.com/support

Užregistruokite savo gaminį ir naudokitės papildomomis paslaugomis:

www.registerelectrolux.com

Jūsų prietaisui skirtų priedų, nusidėvinčių ir originalių atsarginių dalių ieškokite čia:

www.electrolux.com/shop

KLIENTŲ APTARNAVIMAS IR TECHNINĖ PRIEŽIŪRA

Visada naudokite originalias atsargines dalis.

Kreipdamiesi į įgaliotąjį aptarnavimo centrą, įsitikinkite, kad galite nurodyti šią informaciją: prietaiso modelis, PNC, serijos numeris.

Šią informaciją galima rasti techninių duomenų plokštėje.

⚠️ Įspėjimo / perspėjimo ir saugos informacija

① Bendroji informacija ir patarimai

Aplinkosaugos informacija

Galimi pakeitimai.

TURINYS

1. SAUGOS INFORMACIJA....172
2. SAUGOS INSTRUKCIJOS....173
3. ĮRENGIMAS....176
4. GAMINIO APRAŠYMAS.... 178
5. PRIEŠ NAUDODAMI PIRMĄ KARTĄ....178
6. KASDIENIS NAUDOJIMAS....179
7. LAIKRODŽIO FUNKCIJOS....180
8. PRIEDŲ NAUDOJIMAS....181
9. PAPILDOMOS FUNKCIJOS....182
10. PATARIMAI....182
11. PRIEŽIŪRA IR VALYMAS....186
12. TRIKČIŲ ŠALINIMAS....189
13. ENERGIJOS EFEKTYVUMAS....190
14. APLINKOS APSAUGA.... 191

1. ⚠ SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pateiktą instrukciją. Gamintojas neatsako už sužalojimus ar žalą, patirtą dėl netinkamo prietaiso įrengimo ar naudojimo. Instrukciją visada laikykite saugioje ir pasiekiamoje vietoje, kad prireikus galėtumėte pasižiūrėti.

1.1 Vaikų ir pažeidžiamų žmonių sauga

• Vyresni nei 8 metų vaikai ir asmenys, turintys fizinių, jutiminių arba protinių sutrikimų, arba asmenys, kuriems trūksta patirties ar žinių, šį prietaisą gali naudoti tik prižiūrimi kitų arba gavę nurodymus, kaip saugiai naudotis prietaisu, jei jie supranta su prietaiso naudojimu susijusius pavojus. Mažesnių nei 8 metų vaikų ir asmenų, turinčių labai sunkią ir sudėtingą negalią, negalima be priežiūros leisti būti šalia prietaiso. - Būtina visą laiką prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su šiuo buitiniu prietaisu. - Visas pakuotės medžiagas saugokite nuo vaikų ir tinkamai pašalinkite. • DĖMESIO! Prietaisas ir jo pasiekiamos dalys naudojimo metu įkaista. Neleiskite vaikams ir naminiams gyvūnams būti šalia prietaiso jam veikiant arba vėstant. - Jeigu prietaise yra apsaugos nuo vaikų įtaisas, jį reikia suaktyvinti. - Vaikai be priežiūros negali atlikti prietaiso valymo ir naudotojo priežiūros darbų.

1.2 Bendrieji saugos reikalavimai

- Šis prietaisas yra skirtas tik maistui gaminti.

• Tai buitinis prietaisas, skirtas naudoti patalpose, vienam šeimos ūkiui.

- Šį prietaisą galima naudoti biuruose, viešbučių kambariuose, nakvynės ar svečių namuose ir kitoje

panašioje aplinkoje, kur prietaiso naudojimo intensyvumas neviršija įprasto buitinio naudojimo.

• Šį prietaisą įrengti ir pakeisti jo laidą privalo tik kvalifikuotas specialistas. • Nenaudokite prietaiso, prieš jo įrengimą balduose.
• Prieš vykdydami techninės priežiūros darbus, atjunkite prietaisą nuo maitinimo.
• Jei būtų pažeistas maitinimo laidas, jį gali pakeisti tik gamintojas, jo įgaliotasis techninės priežiūros centras arba panašios kvalifikacijos asmenys – antraip gali kilti elektros pavojus. • DĖMESIO: Pasirūpinkite, kad prieš keičiant lemputę prietaisas būtų išjungtas, kitaip galimas elektros smūgis. • DĖMESIO: Prietaisas ir jo pasiekiamos dalys naudojimo metu įkaista. Būkite atsargūs ir nelieskite kaitinimo elementų ar prietaiso ertmės paviršių.
• Pagalbinius reikmenis arba indus iš orkaitės traukite ir į ją dėkite mūvėdami karščiui atsparias pirštines.
• Jei norite išimti padėklų laikiklius, pirmiausia iš šoninių sienelių ištraukite laikiklio priekį, o po to galą. Padėklų laikiklius atgal sudėkite priešinga tvarka. • Nenaudokite garintuvo prietaisui valyti.
• Durelių stiklo nevalykite šiurkščiu šveičiamuoju valikliu ar aštriomis metalinėmis grandyklėmis, nes galite subraižyti paviršių ir dėl to stiklas gali sudužti.

2. SAUGOS INSTRUKCIJOS

2.1 Įrengimas

ĮSPĖJIMAS!

Šį prietaisą įrengti privalo tik kvalifikuotas asmuo.

• Nuimkite visas pakavimo medžiagas.
• Neįrenkite ir nenaudokite sugadinto prietaiso.
• Vadovaukitės su prietaisu pateiktomis įrengimo instrukcijomis.
• Visada būkite atsargūs, kai perkeliate prietaisą, nes jis yra sunkus. Visada

mūvėkite apsaugines pirštines ir avėkite uždarą avalynę.

• Netraukite šio prietaiso už rankenos.
• Įrenkite prietaisą saugioje ir tinkamoje vietoje, atitinkančioje įrengimo reikalavimus.
• Būtina paisyti minimalių atstumų iki kitų prietaisų ir spintelių.
• Prieš montuodami prietaisą patikrinkite, ar prietaiso dureles galima laisvai atidaryti.
• Prietaisas turi elektrinę aušinimo sistemą. Jis turi būti prijungtas prie elektros maitinimo šaltinio.

Minimalus spintelès aukštis (po darbastaliu)	590 (600) mm
Spintelès plotis 560 mm
Spintelès gylis 550 (550) mm
Prietaiso priekinès dalies aukštis	594 mm
Prietaiso galinès dalies aukštis	576 mm
Prietaiso priekinès dalies plotis	595 mm
Prietaiso galinès dalies plo-tis	559 mm
Prietaiso gylis 569 mm
Prietaiso jmontavimo gylis 548 mm
Gylis su atidarytomis dure-lémis	1022 mm
Minimalus ventiliacijos ang-os dydis. Anga prietaiso nugarèlès apačioje	560x20 mm
Pagrindinio maitinimo ka-belio ilgis. Kabelis yra prietaiso nugarèlès dešiniaja-me kampe	1500 mm
Montavimo varžtai 4x25 mm

2.2 Elektros prijungimas

ĮSPĖJIMAS!

Gaisro ir elektros smūgio pavojus.

• Visus elektros prijungimus privalo atlikti kvalifikuotas elektrikas.
• Prietaisą privaloma įžeminti.
• Įsitikinkite, kad parametrai techninių duomenų plokštelėje atitinka maitinimo tinklo elektros vardinius duomenis.
• Visada naudokite tinkamai įrengtą įžemintą saugųjį elektros lizdą.
• Nenaudokite daugiakanalių adapterių ir ilginamųjų laidų.
• Būkite atsargūs, kad nesugadintumėte elektros kištuko ir maitinimo laido. Jei reikėtų pakeisti maitinimo laidą, tai turi padaryti mūsų įgaliotasis techninės priežiūros centras.
• Saugokite, kad maitinimo laidai neliestų ir nebūtų arti prietaiso durelių arba nišos po

prietaisu, ypač kai jis veikia arba durelės yra karštos.

• Dalių su įtampa ir izoliuotų dalių apsauga nuo smūgių turi būti pritvirtinta taip, kad nebūtų galima nuimti be įrankių.
• Elektros kištuką į tinklo lizdą junkite tik tuomet, kai visiškai pabaigsite įrengimą. Įsitikinkite, kad įrengus prietaisą, elektros laido kištuką būtų lengva pasiekti.
• Jeigu tinklo lizdas atsilaisvinęs, nejunkite kištuko.
• Norėdami išjungti prietaisą, netraukite už maitinimo laido. Visada traukite paėmę už elektros kištuko.
• Naudokite tik tinkamus izoliavimo įtaisus: liniją apsaugančius automatinius jungiklius, saugiklius (įsukami saugikliai turi būti išimami iš jų laikiklio), įžeminimo nuotėkio atjungiamuosius įtaisus ir kontaktorius.
• Elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maitinimo tinklo ties visais poliais. Tarp izoliavimo įtaiso kontaktų turi būti mažiausiai 3 mm pločio tarpelis.
• Prietaisas tiekiamas su pagrindiniu maitinimo laidu ir kištuku.

Tinkami montuoti ar keisti kabeliai Europoje:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kabelio skerspjūvis turi atitikti bendrąją prietaiso vardinėje lentelėje nurodytą galią. Taip pat atitinkamą informaciją rasite lentelėje:

Bendroji galia (W) Laido skerspjūvis (mm²)

iki 1380 3x0.75

iki 2300 3x1

iki 3680 3x1.5

Įžeminimo laidas (žalias / geltonas) turi būti 2 cm ilgesnis nei fazės ir neutralusis laidai (mėlynas ir rudas).

2.3 Naudojimas

ĮSPĖJIMAS!

Sužalojimo, nudegimų ir elektros smūgio arba sprogimo pavojus.

• Nebandykite pakeisti šio prietaiso techninių savybių.
• Pasirūpinkite, kad ventiliacinės angos nebūtų užblokuotos.
• Nepalikite įjungto prietaiso be priežiūros.
• Po kiekvieno naudojimo prietaisą išvalykite.
• Atidarydami veikiančio prietaiso dureles būkite atsargūs. Iš vidaus gali išsiveržti įkaitintas oras.
• Nelieskite prietaiso drėgnomis rankomis arba jei prietaisas liečiasi su vandeniu. • Nespauskite atidarytų durelių.
• Nenaudokite prietaiso kaip darbinio paviršiaus ar daiktams laikyti.
• Atsargiai atidarykite prietaiso dureles. Naudojant maisto produktus su alkoholiu, gali susidaryti alkoholio ir oro mišinys.
• Atidarydami dureles pasirūpinkite, kad šalimais nebūtų kibirkščių ar atviros ugnies šaltinių.
• Šalia prietaiso, į prietaisą arba ant jo nedėkite degių medžiagų arba degiomis medžiagomis sudrėkintų daiktų.

ĮSPĖJIMAS!

Pavojus sugadinti prietaisą.

- Emalės apsauga nuo pažeidimų ir išblukimo:

• Nedėkite orkaitėms skirtų indų ar kitų objektų tiesiai ant prietaiso dugno.
• Nedėkite aliuminio folijos tiesiai ant prietaiso ertmės dugno; – Nepilkite vandens tiesiai į įkaitusį prietaisą. – Nelaikykite prietaise paruoštų drėgnų patiekalų ir maisto produktų. – Būkite atsargūs montuodami arba išimdami prietaiso priedus.

Emalio ar nerūdijančiojo plieno išblukimas neturi poveikio prietaiso veikimui.

Drėgniems pyragams kepti naudokite gilų kepimo indą. Vaisių sultys palieka dėmes, kurias sudėtinga pašalinti.

Maistą visuomet gaminkite uždarę prietaiso dureles.

Jeigu prietaisas įrengtas už baldo plokštės (pvz., durelių), pasirūpinkite, kad prietaisui veikiant durelės visada būtų atidarytos. Už durelių gali kauptis karštis ir drėgmė, kurie gali pakenkti prietaisui, baldams ar grindims. Neuždarykite durelių, kol po naudojimo prietaisas visiškai neatauš.

2.4 Priežiūra ir valymas

ĮSPĖJIMAS!

Sužalojimo, gaisro arba prietaiso sugadinimo pavojus.

• Prieš atlikdami priežiūros darbus, išjunkite prietaisą ir ištraukite maitinimo laido kištuką iš elektros tinklo lizdo.
• Patikrinkite, ar prietaisas atvėsęs. Gali sutrūkti stiklo plokštės.
• Nedelsdami pakeiskite durelių stiklo plokštes, jeigu jos pažeistos. Kreipkitės į įgaliotąjį techninės priežiūros centrą.
• Būkite atsargūs, kai išimate prietaiso dureles. Durelės yra sunkios!
• Reguliariai valykite prietaisą, kad apsaugotumėte paviršių nuo nusidėvėjimo.
• Valykite prietaisą drėgna, minkšta šluoste. Naudokite tik neutralius ploviklius. Nenaudokite šveičiamųjų produktų, šveitimo kempinių, tirpiklių arba metalinių grandyklių.
• Jeigu naudojate orkaitės purškiklį, laikykitės ant pakuotės pateiktų saugumo nurodymų.
• Nevalykite katalizinio emalio plovikliais.

2.5 Vidinis apšvietimas

ĮSPĖJIMAS!

Pavojus gauti elektros smūgį.

- Šio gaminio viduje esančios lemputės ir atskirai parduodamos atsarginės lemputės: Šios lemputės turi atlaikyti ekstremalias fizines sąlygas buitiniuose prietaisuose, pavyzdžiui, temperatūrą, vibraciją, drėgmę, arba yra skirtos informuoti apie prietaiso veikimo būseną. Jos nėra skirtos naudoti kitoms paskirtims ir netinka patalpoms apšviesti.

- Šiame gaminyje yra šviesos šaltinis, kurio energijos vartojimo efektyvumo klasė G.

- Naudokite tik tų pačių techninių duomenų lemputes.

2.6 Paslauga

- Dėl prietaiso remonto kreipkitės į įgaliotąjį techninės priežiūros centrą.

• Naudokite tik originalias dalis.

2.7 Išmetimas

ĮSPĖJIMAS!

Pavojus susižeisti arba uždusti.

• Norėdami sužinoti, kaip tinkamai utilizuoti prietaisą, susisiekite su atitinkama savivaldybės įstaiga.
• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.
• Nupjaukite maitinimo laidą arti prietaiso ir pašalinkite jį.
• Nuimkite durelių skląstį, kad vaikai ar naminiai gyvūnai neįstrigtų prietaiso viduje.

3. ĮRENGIMAS

ĮSPĖJIMAS!

Žr. saugos skyrius.

3.1 Įrengimas balduose

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

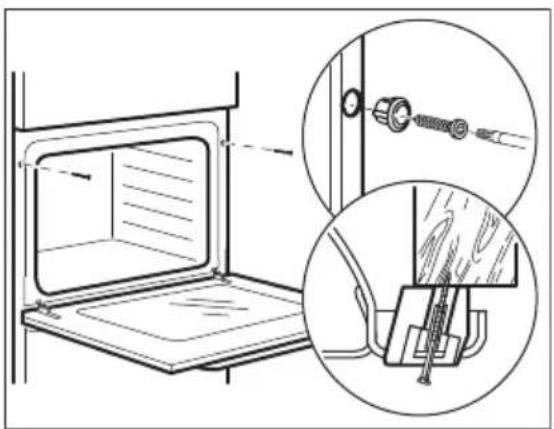

3.2 Prietaiso pritvirtinimas prie baldo

Virtuvės reikmenims, pyragų formoms, prikaistuviams.

- Kepimo skarda

Pyragams ir sausainiams kepti.

1 Valdymo skydelis 2 Maitinimo lemputė / simbolis 3 Kaitinimo funkcijų nustatymo rankenėlė 4 Analoginis laikmatis 5 Valdymo rankenėlė (temperatūrai reguliuoti) 6 Temperatūros indikatorius / simbolis 7 Šildymo elementas 8 Lemputė 9 Ventiliatorius 10 Lentynos atrama, išimama 11 Vietos lentynoje

• Grilio / kepinimo prikaistuvis

Kepti ir skrudinti arba riebalams surinkti.

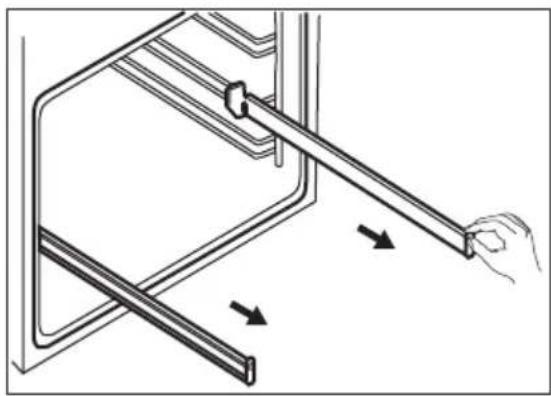

• Teleskopiniai bėgeliai

Dėl teleskopinių bėgelių lengvai įdėsite ir ištrauksite lentynėles.

5. PRIEŠ NAUDODAMI PIRMĄ KARTĄ

ĮSPĖJIMAS!

Žr. saugos skyrius.

5.1 Prieš naudojant pirmą kartą

Išankstinio įkaitinimo metu iš orkaitės gali sklisti kvapas ir dūmai. Pasirūpinkite, kad patalpa būtų vėdinama.

1-as veiksmas

2-as veiksmas

Išvalykite orkaitę. Įkaitinkite tuščią orkaitę.

1. Išimkite iš orkaitės visus priedus ir išimamas lentynų atramas.
2. Orkaitę ir jos priedus valykite mikropluošto šluoste, suvilgyta šiltu vandeniu su švelniu plovikliu.
3. Nustatykite didžiausią funkcijos temperatūrą: Laikas: 1 val.

1. Nustatykite didžiausią funkcijos temperatūrą: Laikas: 15 min

1. Nustatykite didžiausią funkcijos temperatūrą: Laikas: 15 min

Išjunkite orkaitę ir palaukite, kol atvės. Idėkite priedus ir išimamas lentynų atramas į orkaitę.

6. KASDIENIS NAUDOJIMAS

ĮSPĖJIMAS!

Žr. saugos skyrius.

6.1 Kaip nustatyti: Kaitinimo funkcija

1-as veiksmas: Nustatykite kaitinimo funkcijų valdymo rankenėlę, kad galėtumėte pasirinkti kaitinimo funkciją.

2-as veiksmas: Valdymo rankenėle pasirinkite temperatūrą.

3-as veiksmas: Kai baigiate gaminti, pasukite rankenėles į išjungimo padėtį, kad išjungtumėte orkaitę.

6.2 Kaitinimo funkcijos

Kaitinimo funkcija | Paskirtis

Padėtis „Išjungta“

Orkaitė išjungta.

Apšvietimas

Konvekcinis kepimas

Įjungti lemputę.

Skirta vienu metu kepti ir maistui džiovinti trijuose lygiuose. Nustatykite 20–40 °C mažesnę temperatūrą nei Apatinis + viršutinis kaitinimas atveju.

Kaitinimo funkcija – paskirtis

Drėgnas konvekcinis kepimas

Ši funkcija ruošiant maistą padeda taupyti energiją. Naudojantis šia funkcija temperatūra orkaitėje gali skirtis nuo nustatytos. Kaitinimo galią galima sumažinti. Daugiau informacijos rasite skyriuje „Kasdienis naudojimas“, Pastabos apie: Drėgnas konvekcinis kepimas.

Apatinis kaitinimas

Kepti pyragus traškiu pagrindu ir konservuoti maistą.

Grilis

Ploniems maisto gabalėliams ir duonos skrebučiams kepti grilyje.

Spartusis grilis

Dideliems smulkių maisto gabalėlių kiekiams ir duonos skrebučiams kepti grilyje.

Turbo grilis

Skirta didesniems mėsos arba paukštienos su kaulais gabalams kepinti viename lygyje. Tinka apkepams ir skrudinti.

Picos programa

Kepti picą. Intensyviai skrudinti ir traškiam pagrindui paruošti. Nustatykite 230 °C temperatūrą.

Apatinis + viršutinis kaitinimas

Kepti ir skrudinti maistą vienoje lentynos padėtyje.

6.3 Pastabos: Drėgnas konvekcinis kepimas

Ši funkcija naudojama vertinant energijos sąnaudų efektyvumo klasę ir atitikimą ekologiniams reikalavimams, kaip numato ES 65/2014 ir ES 66/2014 direktyvos. Patikros pagal EN 60350-1 standartą.

Gaminant maistą orkaitės durelės turi būti uždarytos, kad funkcija nebūtų nutraukta ir veiktų efektyviausiai.

Nurodymus dėl maisto gaminimo rasite skyriuje „Patarimai“, Drėgnas konvekcinis kepimas. Dėl energijos taupymo rekomendacijų žr. skyrių „Energijos efektyvumas“, „Energijos taupymas“.

7. LAIKRODŽIO FUNKCIJOS

7.1 Laikrodžio laikmatis

A. Laikrodžio nuostatų langas B. Nuostatų rankenėlė

7.2 Kaip nustatyti: Paros laikas

Paros laikui nustatyti.

1 veiksmas 1 veiksmas

Paspauskite ir pasukite nuostatų rankenėlę prieš laikro-džio rodyklę laikui nustatyti.	Leiskite nuostatų rankenėlei grįžti atgal i pradinę padėtį arba atsargiai patraukite ją atgal.
i Nesukite nuostatų rankenėlės pagal laikrodžio rodyklę.

7.3 Kaip nustatyti: Gaminimo pabaigos laikas

Išjungimo laikui nustatyti. Maksimalus laikas, kurį galima nustatyti, yra 180 minučių.

1 veiksmas 2 veiksmas

Pasirinkite orkaitės funkciją ir orkaitės temperatūrą. Sukite nuostatų rankenėlę prieš laikrodžio rodyklę, kol laikrodžio nuostatų lange bus rodomas pasirinktas iš-jungimo laikas.
Pasibaigus nustatytam laikui, pasigirsta signalas ir orkaitė išsijungia.
Norėdami atšaukti signalą, sukite nuostatų rankenėlę prieš laikrodžio rodyklę, kol bus rodomas laikrodžio nuostatų langas: [IMAGE]	Norėdami išjungti funkciją, sukite nuostatų rankenėlę prieš laikrodžio rodyklę, kol bus rodomas laikrodžio nuostatų langas: [IMAGE]

8. PRIEDŲ NAUDOJIMAS

ĮSPĖJIMAS!

Žr. saugos skyrius.

8.1 Priedų naudojimas

Mažas įdubimas viršuje padidina saugumą. Įlinkiai taip pat apsaugo nuo apvirtimo.

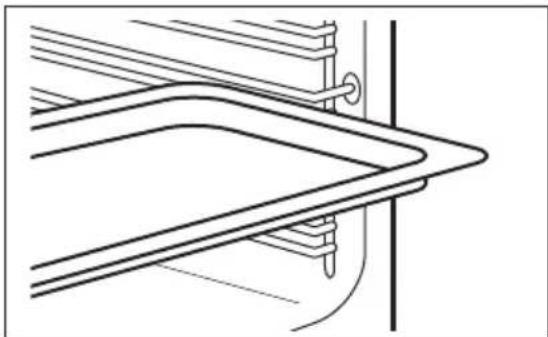

Grotelės:

Įstumkite groteles tarp lentynos laikiklių ir įsitikinkite, kad kojelės yra nukreiptos žemyn.

Aukštas lentynos kraštelis neleis prikaistuviui nuo jos nuslysti.

Įstumkite skardą tarp lentynos laikiklių.

Įstumkite padėklą tarp lentynos laikiklių ir ant jų uždėtos vielinės lentynėlės.

8.2 Ištraukiamųjų bėgelių naudojimas

Netepkite ištraukiamų bėgelių jokiu tepalu.

Prieš uždarydami orkaitės dureles, būtinai iki galo atgal į orkaitę įstumkite ištraukiamus bėgelius.

1-as veiksmas: ištraukite kairės ir dešinės pusės bėgelius.

2-as veiksmas: ant ištraukiamų bėgelių padėkite groteles ir atsargiai jas įstumkite į orkaitę.

Kai prietaisas veikia, aušinimo ventiliatorius įsijungia automatiškai, kad prietaiso paviršiai išliktų vėsūs. Jei prietaisą išjungsite, aušinimo ventiliatorius veiks toliau, kol prietaisas neatvės.

9.2 Apsauginis termostatas

Netinkamai naudojant orkaitę arba sugedus jos sudedamosioms dalims, ji gali pavojingai perkaisti. Norint to išvengti, orkaitėje įrengtas apsauginis termostatas, kuris nutraukia elektros tiekimą. Sumažėjus temperatūrai, orkaitė vėl įsijungia automatiškai.

10. PATARIMAI

Žr. saugos skyrius.

10.1 Gaminimo rekomendacijos

Orkaitėje yra penkios lentynų padėtys.

Lentynų padėtys skaičiuojamos nuo orkaitės dugno.

Ši orkaitė geba kepti ir skrudinti kitaip, nei įprastos orkaitės.

Pyragų kepimas

Orkaitės dureles galite atidaryti tik praėjus 3/4 nustatyto maisto gaminimo laiko.

Jeigu vienu metu naudojate du kepimo padėklus, tarp jų palikite vieną tuščią lygį.

Mėsos ir žuvies ruošimas

Labai riebų maistą gaminkite naudodami gilų indą, kad neištekėtų riebalai ir neišteptų orkaitės visam laikui.

Prieš pjaudami mėsą palikite pastovėti maždaug 15 minučių, kad neištrykštų skysčiai.

Kad kepinant orkaitėje nesusidarytų daug dūmų, į gilųjį indą įpilkite truputį vandens. Kad dūmai nesikauptų, papildykite vandens iš karto, kai tik jis išgaruoja.

Gaminimo trukmė

Kepimo trukmė priklauso nuo maisto tipo, konsistencijos ir kiekio.

Iš pradžių, kai gaminate, stebėkite rezultatus. Atraskite geriausiai Jūsų receptus ir kitus virtuvės poreikius atitinkančias prietaiso nuostatas (karštis, trukmė ir kt.).

10.2 Drėgnas konvekcinis kepimas – rekomenduojami priedai

Naudokite tamsias ir neatspindinčias skardas ir indus. Jie geriau sugeria karštį nei šviesių spalvų ir atspindintys indai.

Keraminė 8 cm skersmens, 5 cm aukščio

Laikykitės toliau lentelėje nurodytų rekomendacijų, kad gautumėte geriausius rezultatus.

(°C) (min.)

Saldžios bandelės, 12 vnt.

kepamoji skarda arba surenkamoji skarda

175 3 40–50

Bandelės, 9 vnt. kepamoji skarda arba surenkamoji skarda

180 2 35–45

Pica, šaldyta, 0,35 kg, grotelės, 180, 2, 45–55

Šveicariškas vyniotinis

kepamoji skarda arba surenkamoji skarda

170, 2, 30–40

		(°C) (min.)
Šokoladinis pyragas kepamoji skarda ar surenka-moji skarda		170 2 45–50
Suflè, 6 vnt. keraminiai indeliai ant grotelių 190 3 45–55
Biskvitinis pagrindas apkepo skarda ant grotelių 180 2 35–45
Viktorijos pyragaičiai kepimo indas ant grotelių 170 2 35–50
Troškinta žuvis, 0,3 kg	kepamoji skarda ar surenka-moji skarda	180 2 35–45
Žuvis, 0,2 kg kepamoji skarda ar surenka-moji skarda		180 3 25–35
Žuvies filė, 0,3 kg picos kepimo indas ant grotelių		170 3 30–40
Virta mėsa, 0,25 kg kepamoji skarda ar surenka-moji skarda		180 3 35–45
Šašlykas, 0,5 kg kepamoji skarda ar surenka-moji skarda		180 3 40–50
Sausainiai, 16 vnt. kepamoji skarda ar surenka-moji skarda		150 2 30–45
Migdolų sausainiai, 20 vnt.	kepamoji skarda ar surenka-moji skarda	180 2 45–55
Keksiukai, 12 vnt. kepamoji skarda ar surenka-moji skarda		170 2 30–40
Aštrūs tešlainiai, 16 vnt.	kepamoji skarda ar surenka-moji skarda	170 2 35–45
Smėliniai sausainiai, 20 vnt.	kepamoji skarda ar surenka-moji skarda	150 2 40–50
Tarteletės, 8 vnt. kepamoji skarda ar surenka-moji skarda		170 2 30–40
Daržovės, virtos, 0,4 kg	kepamoji skarda ar surenka-moji skarda	180 2 35–45
Vegetariškas omletas	picos kepimo indas ant grotelių	180 3 35–45
Viduržemio jūros dar-žovės, 0,7 kg	kepamoji skarda ar surenka-moji skarda	180 4 35–45

10.4 Informacija bandymų laboratorijoms

Bandymai atlikti vadovaujantis IEC 60350-1 standarto reikalavimais.

				(°C) (min.)
Maži pyra-gaičiai, 20 vienetų skardoje	Apatinis + vir- šutinis kaitini-mas	Kepimo skar-da	3 170 20 - 30 -
Maži pyra-gaičiai, 20 vienetų skardoje	Konvekcinis kepimas	Kepimo skar-da	3 150 - 160 20 - 35 -
Maži pyra-gaičiai, 20 vienetų skardoje	Konvekcinis kepimas	Kepimo skar-da	2 ir 4 150 - 160 20 - 35 -
Obuolių py-ragas, 2 skardos ∅20 cm	Apatinis + vir- šutinis kaitini-mas	Grotelės 2 180 70 - 90 -
Obuolių py-ragas, 2 skardos ∅20 cm	Konvekcinis kepimas	Grotelės 2 160 70 - 90 -
Biskvitinis pyragas, ∅26 cm py-rago forma	Apatinis + vir- šutinis kaitini-mas	Grotelės 2 170 40 - 50 |kaitinkite orkaitę, 10 minučių
Biskvitinis pyragas, ∅26 cm py-rago forma	Konvekcinis kepimas	Grotelės 2 160 40 - 50 |kaitinkite orkaitę, 10 minučių
Biskvitinis pyragas, ∅26 cm py-rago forma	Konvekcinis kepimas	Grotelės 2 ir 4 160 40 - 60 |kaitinkite orkaitę, 10 minučių
Trapios teš-los kepiniai	Konvekcinis kepimas	Kepimo skar-da	3 140 - 150 20 - 40 -
Trapios teš-los kepiniai	Konvekcinis kepimas	Kepimo skar-da	2 ir 4 140 - 150 25 - 45 -
Trapios teš-los kepiniai	Apatinis + vir- šutinis kaitini-mas	Kepimo skar-da	3 140 - 150 25 - 45 -
Skrebutis, 4-6 viene-tai	Grilis Grotelės 4 maks. 2-3 minutės				pirma pusė; 2-3 minutės antra pusė	Pakaitinkite orkaitę 3 minutes.

			(°C) (min.)
Mésainis su jautiena, 6 vienetai, 0,6 kg	Grilis Vielinė lentynėle ir var-vančius skysčius su-renkantis in-das		4 maks. 20 - 30 Vielinę lentynėlę įdéki-		te ketvirtame lygyje, o skysčius surenkantį in-dą – trečiame. Praėjus pusei gaminimo laiko apverskite. Pakaitinkite orkaitę 3 minutes.

11. PRIEŽIŪRA IR VALYMAS

ĮSPĖJIMAS!

Žr. saugos skyrius.

11.1 Pastabos dėl valymo

Valymo priemonės

Prietaiso priekį valykite minkšta šluoste, pamirkyta šilto vandens ir švelnaus ploviklio tirpale. Išvalykite ir patikrinkite durelių tarpiklį aplink ertmės rėmą.

Metalinius paviršius valykite valymo tirpalu.

Dėmes valykite švelniu plovikliu. Ploviklio nenaudokite kataliziniams paviršiams.

Kasdienis naudojimas

Ertmę valykite po kiekvieno naudojimo. Riebalų kaupimasis ar kiti likučiai gali sukelti gaisrą.

Drėgmė gali kondensuotis prietaiso viduje arba ant durelių stiklo plokščių. Norėdami sumažinti kondensaciją, prieš gamindami maistą leiskite prietaisui veikti apie 10 minučių. Maisto prietaise nelaikykite ilgiau nei 20 minučių. Po kiekvieno naudojimo ertmę iššluostykite mikropluošto šluoste.

Priedai

Visus priedus valykite kiekvieną kartą panaudoję ir palikite juos išdžiūti. Valykite mikropluošto šluoste, pamirkyta šilto vandens bei švelnaus ploviklio tirpale. Priedų indaplovėje plauti negalima.

Priedų su neprikimbamąja danga nevalykite šveičiamaisiais valikliais ar aštriais daiktais.

11.2 Kaip išimti: Lentynų atramos / katalizinės plokštės

Išimkite lentynų atramas / katalizines plokštes ir išvalykite orkaitę.

1-as veiks-mas	Išjunkite orkaitę ir palaukite, kol ji at-vės.
2-as veiks-mas	Atitraukite lentynos atramos priekį nuo šoninės sienelės. Prilaikykite lentynos atramos galą ir katalizinę plokštę vie-toje. Katalizinės plokštės nėra pritvir-tintos prie orkaitės sienelių. Jos gali iškristi, kai išimsite lentynų atramas.
3-as veiks-mas	Lentynos atramos galinę dalį patrauki-te nuo šoninės sienelės ir ištraukite ją.
4-as veiks-mas	Padėklų laikiklius atgal sudėkite prie-šinga tvarka.Ištraukiamų bėgelių atraminiai kaiščiai turi būti atsukti į priekį.

11.3 Kaip naudoti: Katalitinis valymas

Viduje yra įrengtos katalitinės sienelės. Kataliziniai skydai katalizės metu sugeria riebalus.

Dėmės ant katalitinių sienelių ar spalvos pakitimai poveikio valymo kokybei neturi.

Prieš katalitinį valymą
Išjunkite orkaitę ir palaukite, kol ji atvės.	Išimkite visus priedus iš orkaitės . Išvalykite orkaitės dugną ir vidinį du-relių stiklą šiltu vandeniu, minkšta šluoste ir švelniu plovikliu.

Išvalykite orkaitę naudodamiesi katalitine valymo funkcija
1-as veiksmas 2-as veiksmas 3-ias veiksmas
Nustatykite funkcija ir orkaitės temperatūrą: -250 °CTrukmė: 1 val.	Pasibaigus valymo ciklui nustatykite orkaitės funkcijų valdymo rankenėlę i iš-jungimo padėtį.	Orkaitei atvėsus išvalykite vidų drėgna minkšta šluoste.

11.4 Kaip išimti ir įdėti: Durelės

Orkaitės durelės yra dviejų stiklo plokščių. Galite išimti orkaitės dureles ir vidinę stiklo plokštę, kad išvalytumėte. Prieš nuimdami stiklo plokštes, perskaitykite visą instrukciją „Durelių išėmimas ir įdėjimas“.

DĖMESIO

Nenaudokite orkaitės be stiklo plokščių.

1-as veiks-mas	Visiškai atidarykite dureles ir prilaikykite abu lankstus.
2-as veiks-mas	Pakelkite ir patraukite sklastis, kol išgirsite spragtelėjima.
3-ias veiksmas	Praverkite orkaitės dureles iki pirmosios padėties (pusiau). Tada kilstelėkite dureles ir patraukite i save, kad išimtumėte.
4-as veiks-mas	Padėkite dureles išorine puse ant tvirto pa-grindo pakloto minkšto audinio.

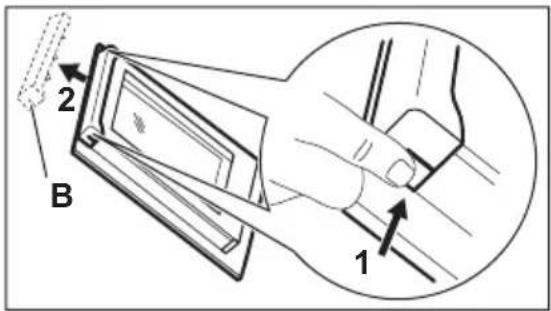

5-as veiks-mas.	Laikydami durelių apdailą (B) abiejuose kraš-tuose paspauskite ją i vidų, kad atsilaisvintų tarpinė.
6-as veiks-mas	Patraukite durelių apdailą i save, kad nuimtu-mėte.
7-as veiks-mas	Laikykite durelių stiklo plokštę už jos viršuti-nio krašto ir atsargiai ištraukite. Įsitikinkite, kad stiklas būtų visiškai ištrauktas iš atramų.
8-as veiks-mas	Nuplaukite stiklo plokštes vandeniu ir muilu. Atsargiai jas nusausinkite. Neplaukite stiklo plokščių in-daplovėje.

Baigę valyti, įdėkite stiklo plokštę ir orkaitės dureles.

Jei dureles įstatėte tinkamai, uždarę skląstis išgirsite spragtelėjimą.

Spaudiniai ant stiklo turi būti nukreipti į durelių vidų. Įsitikinkite, kad įdėjus stiklo plokštės rėmo paviršius padengtoje vietoje nebūtų šiurkštus liesti.

Tinkamai įdėjus durelių apdaila užsifiksuoja.

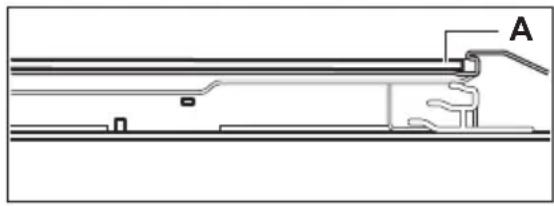

Pasirūpinkite, kad vidinė stiklo plokštė tolygiai atsiremtų į atramas.

11.5 Kaip pakeisti: Lemputė

ĮSPĖJIMAS!

Pavojus gauti elektros smūgį.

Lemputė gali būti karšta.

Halogeninę lemputę visada suimkite skudurėliu, kad ant lemputės neprisviltų riebalų likučiai.

Prieš keisdami lemputę: 1-as veiksmas 2-as veiksmas 3-ias veiksmas

Išjunkite orkaitę. Palaukite, kol or-kaitė atvės.

Atjunkite orkaitę nuo maitinimo tin-klo.

Ertmės apačioje patieskite skudu-rėlį.

Galinė lemputė

1-as veiksmas: Pasukite stiklinį gaubtelį ir nuimkite jį.

2-as veiksmas: Išvalykite stiklinį gaubtelį.

3-as veiksmas: Orkaitės lemputę pakeiskite atitinkama 300 °C temperatūrai atsparia lempute.

4-as veiksmas: Atgal prisukite stiklinį gaubtelį.

12. TRIKČIŲ ŠALINIMAS

ĮSPĖJIMAS!

Žr. saugos skyrius.

12.1 Ką daryti, jeigu...

Šioje lentelėje nenumatytais atvejais kreipkitės į įgaliotąjį aptarnavimo centrą.

Triktis Patikrinkite, ar...

Orkaitė neįkaista. Perdegė saugiklis.

Pažeista durų tarpinė. Nenaudokite orkaitės. Kreipkitės į įgaliotąjį priežiūros centrą.

Triktis Patikrinkite, ar...

Maisto gaminimo pabaiga – nenustatyta.

Nustatykite: Maisto gaminimo pabaiga. Žr. „Laikrodžio funkcijos“.

Triktis Patikrinkite, ar...

Lemputė neveikia. Perdegė lemputė.

12.2 Naudojimo informacija

Jeigu patiems problemos pašalinti nepavyksta, kreipkitės į prekybos atstovą arba įgaliotąjį techninės priežiūros centrą.

Duomenys, kuriuos būtina pateikti techninės priežiūros centrui, nurodyti techninių duomenų lentelėje. Techninių duomenų lentelę rasite ant priekinio prietaiso ertmės rėmo. Nebandykite nuimti prie prietaiso pritvirtintos duomenų lentelės.

Rekomenduojame duomenis užsirašyti čia:

Modelis (MOD.)

......

Prekès numeris (PNC)

......

Serijos numeris (S.N.)

......

13. ENERGIJOS EFEKTYVUMAS

13.1 Informacija apie gaminį ir informacinis gaminio lapas

Tiekėjo pavadinimas Electrolux

Modelio identifikatorius	EOA5220AOR 949496915EOA5220AOV 949496914
Energijos efektyvumo rodyklė 95.3
Energijos vartojimo efektyvumo klasė A
Suvartojamos energijos kiekis taikant standartinę apkrovą ir režimą 0.95 kWh/ciklas
Suvartojamos energijos kiekis taikant standartinę apkrovą ir venti-liatoriaus režimą	0.81 kWh/ciklas
Angų skaičius 1
Šilumos šaltinis Elektra
Signalo garsumas 72 l
Orkaitės tipas Integruotoji orkaitė
Masė	EOA5220AOR 30.2 kg
	EOA5220AOV 30.2 kg

IEC/EN 60350-1 Buitiniai elektriniai virimo ir maisto gaminimo prietaisai. 1 dalis: Įprastos ir garinės orkaitės ir griliai. - Eksploatacinių charakteristikų matavimo metodai.

13.2 Energijos taupymas

Prietaisas turi savybių, kurios padeda taupyti energiją kasdien ruošiant maistą.

Prieš įjungdami prietaisą patikrinkite, ar prietaiso durelės yra tinkamai uždarytos. Gamindami maistą be reikalo neatidarinėkite prietaiso durelių. Durelių sandariklis privalo būti švarus ir tinkamai užfiksuotas.

Naudokite metalinius prikaistuvius, taip taupiau naudosite energiją.

Jei įmanoma, prieš gamindami maistą prietaiso iš anksto nekaitinkite.

Jei vienu metu ruošiate kelis patiekalus, tarp kepimų darykite kuo trumpesnes pertraukas.

Maisto gaminimas naudojant ventiliatorių Jei įmanoma, gamindami maistą naudokite ventiliatorių, taip taupysite energiją.

Liekamasis karštis

Jei maisto gaminimo trukmė ilgesnė nei 30 min., likus 3–10 min. iki gaminimo pabaigos prietaiso temperatūrą sumažinkite iki minimumo. Maisto gaminimo procesas ir toliau tęsis dėl likusiojo prietaiso karščio.

Naudokite likusįjį karštį kitiems patiekalams pašildyti.

Patiekalų laikymas šilumoje

Pasirinkite žemiausios temperatūros nustatymą ir panaudokite likusį karštį patiekalų šilumai palaikyti.

Drėgnas konvekcinis kepimas

Funkcija skirta taupyti energiją gaminant maistą.

14. APLINKOS APSAUGA

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu. Išmeskite pakuotę į atitinkamą atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos prietaisų atliekas.

Neišmeskite šiuo ženklu pažymėtų

prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite su vietos savivaldybe dėl papildomos informacijos.

MES GALVOJAME APIE JUS
