MANUAL I PËRDORUESIT EOA5220AOV ELECTROLUX

BG 23 Upute za uporabu HR 45 Návod k použití CS 66 Kasutusjuhend ET 87 Notice d'utilisation FR 107 Használati útmutató HU 129 Lietošanas instrukcija LV 150 Naudojimo instrukcija LT 171 Упатство за ракување MK192 Instrukcja obsługi PL 214 Manual de utilizare RO 236 Инструкция по эксплуатации RU 257 Упутство за употребу SR 280 Návod na používanie SK 302 Navodila za uporabo SL 323 Kullanma Kılavuzu TR 343 Інструкція UK 365 electrolux.com/registerNE MENDOJMË PËR JU Faleminderit për blerjen e një pajisjeje Elextrolux. Keni zgjedhur një produkt që sjell me vete dekada eksperience dhe novatorizmi profesional. Origjinal dhe me stil, është projektuar duke ju pasur ju në mendje. Kështu që sa herë që ta përdorni, mund të bazoheni në faktin se do të merrni rezultate optimale çdo herë. Mirë se vini në Electrolux. Vizitoni faqen tonë të internetit për: Të marrë këshilla mbi përdorimin, broshura, informacion rreth zgjidhjes së problemeve, shërbimit dhe riparimit www.electrolux.com/support Regjistrojeni produktin për shërbim më të mirë: www.registerelectrolux.com Blini aksesorë, pjesë konsumi dhe pjesë origjinale këmbimi për pajisjen: www.electrolux.com/shop

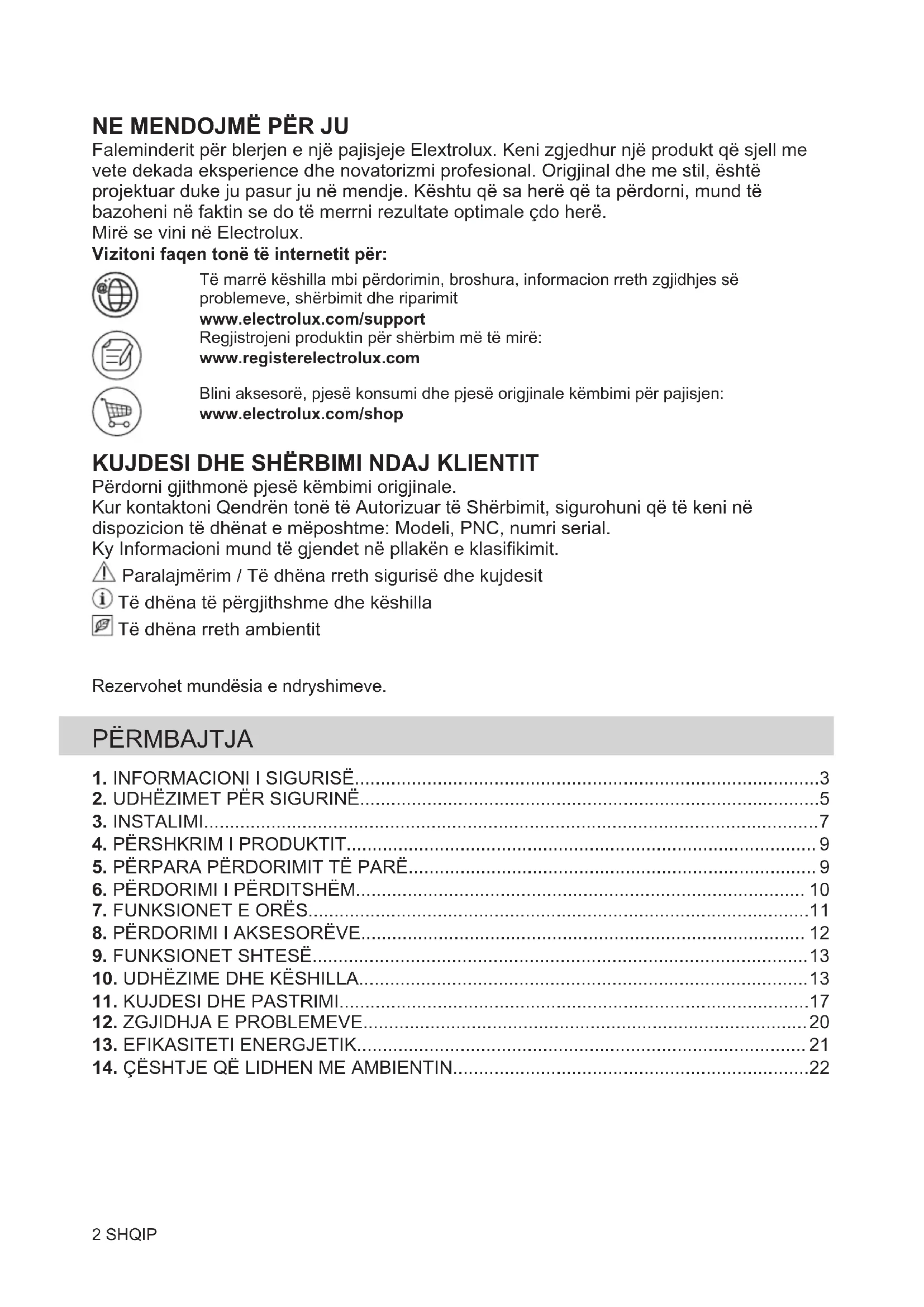

KUJDESI DHE SHËRBIMI NDAJ KLIENTIT

Përdorni gjithmonë pjesë këmbimi origjinale. Kur kontaktoni Qendrën tonë të Autorizuar të Shërbimit, sigurohuni që të keni në dispozicion të dhënat e mëposhtme: Modeli, PNC, numri serial. Ky Informacioni mund të gjendet në pllakën e klasifikimit. Paralajmërim / Të dhëna rreth sigurisë dhe kujdesit Të dhëna të përgjithshme dhe këshilla Të dhëna rreth ambientit Rezervohet mundësia e ndryshimeve. PËRMBAJTJA

Përpara instalimit dhe përdorimit të pajisjes, lexoni me kujdes udhëzimet e ofruara. Prodhuesi nuk është përgjegjës për lëndimet apo dëmet si rezultat i instalimit apo përdorimit të papërshtatshëm. Gjithmonë mbajini udhëzimet në një vend të sigurt dhe ku mund të arrihen lehtë për t'iu referuar në të ardhmen.

1.1 Siguria e fëmijëve dhe personave me probleme

• Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e sipër dhe persona me aftësi të kufizuara fizike, ndijimesh ose mendore ose që nuk kanë eksperiencë dhe njohuri, nëse këta mbahen nën mbikëqyrje ose udhëzohen për përdorimin e sigurt të pajisjes dhe i kuptojnë rreziqet e përdorimit. Fëmijët nga nën 8 vjeç dhe personat me aftësi të kufizuara shumë të theksuara dhe komplekse duhet të mbahen larg nga pajisja, përveçse kur mbahen nën monitorim të vazhdueshëm.

• Fëmijët duhet të monitorohen për t'u siguruar se nuk luajnë me pajisjen.

• Mbajeni të gjithë paketimin larg nga fëmijët dhe hidheni atë siç kërkohet.

• PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Mbajini fëmijët dhe kafshët shtëpiake larg pajisjes gjatë kohës që ajo është në përdorim dhe kur ftohet.

• Nëse pajisja ka një mekanizëm për sigurinë e fëmijëve, ai duhet aktivizuar.

• Fëmijët nuk duhet të kryejnë pastrimin dhe mirëmbajtjen e pajisjes pa mbikëqyrje.

1.2 Siguria e përgjithshme

• Kjo pajisje përdoret vetëm për gatim.

• Kjo paisje është krijuar për përdorim shtëpiak në ambient të brendshëm. SHQIP 3• Kjo paisje mund të përdoret në: zyra, dhoma hoteli, dhoma bujtine, dhoma hoteli rural, si dhe në vende të ngjashme ku përdorimi nuk tejkalon (mesatarisht) nivelet e përdorimit shtëpiak.

• Vetëm një person i kualifikuar duhet ta instalojë këtë pajisje dhe të ndërrojë kabllon.

• Mos e përdorni pajisjen përpara se ta instaloni në strukturën inkaso.

• Përpara mirëmbajtjes, shkëputeni pajisjen nga rrjeti elektrik.

• Për të shmangur rreziqet elektrike, nëse kablloja e energjisë elektrike është e dëmtuar, ajo duhet ndërruar nga prodhuesi, qendra e autorizuar e shërbimit ose persona me kualifikim të ngjashëm.

• PARALAJMËRIM: Për të shmangur mundësinë e goditjes elektrike, sigurohuni që pajisja të fiket përpara se të ndërroni llambën.

• PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Duhet pasur kujdes për të shmangur prekjen e elementëve të ngrohjes ose sipërfaqes së brendësisë së pajisjes.

• Përdorni gjithmonë doreza furre për të hequr ose për të futur aksesorët ose enët për furrë.

• Për të hequr mbajtëset e rafteve, në fillim hiqni pjesën e përparme të mbajtëses së raftit dhe pastaj pjesën e pasme nga muret anësore. Montojini mbajtëset e rafteve në rendin e kundërt.

• Mos përdorni pastrues me avull për të pastruar pajisjen.

• Mos përdorni pastrues gërryes të fortë ose kruajtëse të mprehta metalike për të pastruar derën prej xhami, pasi mund të gërvishtet sipërfaqja, gjë e cila mund të shkaktojë krisjen e xhamit.

PARALAJMËRIM! Vetëm një person i kualifikuar duhet ta instalojë këtë pajisje.

• Hiqni të gjithë paketimin.

• Mos instaloni ose mos përdorni një pajisje të dëmtuar.

• Ndiqni udhëzimet e instalimit të dhëna me pajisjen.

• Gjithmonë bëni kujdes kur e lëvizni pajisjen sepse është e rëndë. Përdorni gjithnjë doreza sigurie dhe këpucë të mbyllura.

• Mos e tërhiqni pajisjen nga doreza.

• Instalojeni pajisjen në një vend të sigurt dhe të përshtatshëm që plotëson kërkesat e instalimit.

• Ruani largësitë minimale nga pajisjet dhe njësitë e tjera.

• Përpara montimit të pajisjes, kontrolloni nëse dera e pajisjes hapet pa pengesë.

• Pajisja vjen me një sistem elektrik ftohjeje. Duhet vënë në punë përmes lidhjes nga priza. Lartësia minimale e mobilies (Mobilia nën lartësinë minimale të suprinës) 590 (600) mm Gjerësia e mobilies 560 mm Thellësia e mobilies 550 (550) mm Lartësia e pjesës së përparme të pajisjes 594 mm Lartësia e pjesës së pasme të pajisjes 576 mm Gjerësia e pjesës së përparme të pajisjes 595 mm Gjerësia e pjesës së pasme të pajisjes 559 mm Thellësia e pajisjes 569 mm Thellësia inkaso e pajisjes 548 mm Gjerësia me derën të hapur 1022 mm Madhësia minimale e hapjes së ventilimit. Hapja e vendosur në pjesën e pasme poshtë 560x20 mm Gjatësia e kabllos kryesore të furnizimit. Kablloja është vendosur në këndin e djathtë të pjesës së pasme 1500 mm Vidat e montimit 4x25 mm

2.2 Lidhja elektrike

PARALAJMËRIM! Rrezik zjarri dhe goditjeje elektrike.

• Të gjitha lidhjet elektrike duhen kryer nga një elektricist i kualifikuar.

• Pajisja duhet tokëzuar.

• Sigurohuni që parametrat në pllakën e specifikimeve të përkojnë me vlerat elektrike të rrjetit elektrik.

• Përdorni gjithmonë një prizë të tokëzuar të instaluar si duhet.

• Mos përdorni përshtatës me shumë spina dhe kabllo zgjatuese.

• Sigurohuni që të mos dëmtoni prizën dhe kabllon elektrike. Nëse kablloja elektrike duhet zëvendësuar, kjo duhet bërë nga Qendra jonë e autorizuar e shërbimit.

• Mos i lini kabllot elektrike që të prekin derën e pajisjes ose t'i afrohen asaj apo hapësirës poshtë pajisjes, veçanërisht kur është në punë ose dera është e nxehtë.

• Mbrojtja nga goditja e pjesëve me korrent dhe të izoluara duhet të shtrëngohet në mënyrë të tillë që të mos hiqet pa vegla.

• Pajisjen futeni në prizë vetëm në fund të instalimit. Sigurohuni që spina të jetë e arritshme pas montimit të pajisjes.

• Nëse priza është e lirë, mos e futni spinën.

• Mos e shkëputni pajisjen nga rrjeti duke e tërhequr nga kablloja elektrike. Gjithmonë tërhiqeni kabllon elektrike duke e kapur nga spina.

• Përdorni mjetet e duhura izoluese: çelësat mbrojtës, siguresat (siguresat që SHQIP 5vidhosen duhet të hiqen nga foleja), salvavitat dhe kontaktorët.

• Instalimi elektrik duhet të ketë një pajisje instaluese e cila ju lejon të shkëpusni pajisjen nga rryma elektrike në të gjitha polet. Pajisja instaluese duhet të ketë një hapje kontakti me gjerësi minimale 3 mm.

• Kjo pajisje ofrohet me spinë dhe kordon elektrik. Llojet e kabllove të përshtatshme për instalim ose zëvendësim për Evropën: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Për prerjen e kabllos, shikoni fuqinë totale në pllakën e specifikimeve. Mund t'i referoheni edhe tabelës: Korrenti gjithsej (W) Seksioni i kordonit (mm²) maksimumi 1380 3x0.75 maksimumi 2300 3x1 maksimumi 3680 3x1.5 Kordoni i tokëzimit (kabllo e gjelbër/verdhë) duhet të jetë 2 cm më i gjatë se kabllot e fazës dhe nulit (kabllot blu dhe kafe).

PARALAJMËRIM! Rrezik plagosjeje, djegiesh dhe goditjeje elektrike ose shpërthimi.

• Mos i ndryshoni specifikimet e pajisjes.

• Sigurohuni që vendet e ventilimit të mos jenë bllokuar.

• Mos harroni ta kontrolloni pajisjen gjatë punës.

• Çaktivizojeni pajisjen pas çdo përdorimi.

• Tregoni kujdes në hapjen e derës së pajisjes kur pajisja është në punë. Mund të çlirohet avull i nxehtë.

• Mos e vendosni në punë pajisjen me duar të lagura ose kur keni pasur kontakt me ujin.

• Mos ushtroni presion mbi derën e hapur.

• Mos e përdorni pajisjen si sipërfaqe pune ose si sipërfaqe mbështetëse.

• Hapeni derën e pajisjes me kujdes. Përdorimi i përbërësve me alkool mund të krijojë një përzierje alkooli dhe ajri.

• Mos lejoni që pajisja të bjerë në kontakt me shkëndija apo flakë të hapura kur hapni derën.

• Mos vendosni produkte që marrin flakë ose sende të lagura me produkte të ndezshme brenda, pranë pajisjes ose mbi të. PARALAJMËRIM! Rrezik dëmtimi i pajisjes.

• Për të parandaluar dëmtimin ose çngjyrosjen e emalit: – mos fusni enët e furrës ose objekte të tjera në pajisje drejtpërsëdrejti në fund. – mos fusni letër alumini drejtpërdrejt në pjesën e poshtme të hapësirës së pajisjes. – mos hidhni ujë drejtpërdrejt në pajisjen e nxehtë. – mos lini enë të lagura dhe ushqim në pajisje pasi të keni mbaruar gatimin. – bëni kujdes kur hiqni ose vendosni aksesorët.

• Çngjyrimi i emalimit ose i inoksit nuk ndikon në funksionimin e pajisjes.

• Përdorni tepsi të thellë për kekë të butë. Lëngjet e frutave shkaktojnë njolla që mund të mbesin përgjithmonë.

• Gjithmonë gatuani me derën e pajisjes të mbyllur.

• Nëse pajisja është instaluar pas një paneli mobilieje (p.sh. një derë), sigurohuni që dera të mos mbyllet asnjëherë kur pajisja është në punë. Pas një paneli të mbyllur mobilieje mund të akumulohet nxehtësi dhe lagështi, të cilat mund të shkaktojnë si rrjedhim dëme në pajisje, banesë apo dysheme. Mos e mbyllni panelin e mobilies derisa pajisja të jetë ftohur plotësisht pas përdorimit.

2.4 Kujdesi dhe pastrimi

PARALAJMËRIM! Rrezik plagosjeje, zjarri ose dëmtimi të pajisjes. 6 SHQIP• Përpara se të kryeni mirëmbajtjen e pajisjes, çaktivizojeni atë dhe hiqeni nga priza.

• Sigurohuni që pajisja të jetë e ftohtë. Ka rrezik që panelet prej xhami të thyhen.

• Ndërrojini menjëherë panelet prej xhami të derës kur janë të dëmtuara. Kontaktoni qendrën e autorizuar të shërbimit.

• Tregoni kujdes kur e hiqni derën nga pajisja. Dera është e rëndë!

• Pastrojeni pajisjen rregullisht për të parandaluar dëmtimin e materialit të sipërfaqes.

• Pastrojeni pajisjen me një leckë të butë të lagësht. Përdorni vetëm detergjente neutrale. Mos përdorni produkte gërryese, materiale pastruese të ashpra, tretës ose objekte metalike.

• Nëse përdorni spërkatës për furrën, ndiqni udhëzimet e sigurisë në paketim.

• Në lidhje me llambat brenda produktit dhe llambat e pjesëve të këmbimit të shitura veçmas: Këto llamba janë prodhuar për kushte ekstreme fizike në pajisjet elektroshtëpiake, si p.sh. temperaturë, dridhje, lagështirë, ose janë prodhuar për të sinjalizuar informacion rreth statusit të përdorimit të pajisjes. Ato nuk janë prodhuar për t’u përdorur në aplikacione të tjera dhe nuk janë të përshtatshme për ndriçim në ambiente shtëpiake.

• Ky produkt përmban një burim drite të klasit G të efikasitetit të energjisë.

• Përdorni vetëm llamba me të njëjtat specifike.

• Për të riparuar pajisjen kontaktoni me qendrën e autorizuar të shërbimit.

• Përdorni vetëm pjesë rezervë origjinale.

• Shkëputeni pajisjen nga rrjeti i furnizimit me energji.

• Priteni kabllon e rrjetit elektrik pranë pajisjes dhe hidheni atë.

• Hiqni kapësen e derës për të parandaluar që fëmijët kafshët shtëpiake të ngecin brenda pajisjes.

PARALAJMËRIM! Referojuni kapitujve për sigurinë.

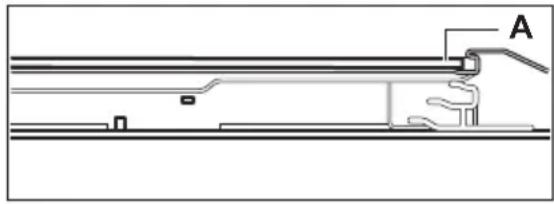

3.2 Sigurimi i furrës në kabinet

8 SHQIP4. PËRSHKRIM I PRODUKTIT

4.1 Pasqyra e përgjithshme

Llamba e fuqisë / simboli

Çelësi i funksioneve të ngrohjes

Çelësi i kontrollit (për temperaturën)

Treguesi / simboli i temperaturës

Mbështetje e raftit, i lëvizshëm

• Rafti me rrjetë Për enë gatimi, forma keku, rosto.

• Tava e pjekjes Për kekë dhe kuleçë.

• Tava e skarës/pjekjes Për pjekje dhe rosto ose si tavë për mbledhjen e yndyrës.

• Korridori teleskopik Me shinat teleskopike mund t'i vendosni dhe hiqni raftet më lehtë.

5. PËRPARA PËRDORIMIT TË PARË

PARALAJMËRIM! Referojuni kapitujve për sigurinë.

5.1 Përpara përdorimit të parë

Furra mund të nxjerrë erë të keqe dhe tym gjatë ngrohjes paraprake. Sigurohuni që dhoma të jetë e ajrosur mirë. Hapi 1Hapi 2Pastrimi i furrës Nxehni paraprakisht furrën bosh SHQIP 91. Hiqni të gjithë aksesorët dhe mbajtëset e rafteve që mund të hiqen nga furra.

2. Pastroni furrën dhe aksesorët me një copë me

mikrofibra, me ujë të ngrohtë dhe një detergjent të butë.

1. Vendosni temperaturën maksimale për funksionin:

2. Vendosni temperaturën maksimale për funksionin:

3. Vendosni temperaturën maksimale për funksionin:

Koha: 15 min. Fikni furrën dhe prisni derisa të ftohet. Vendosni në furrë aksesorët dhe mbajtëset e rafteve që mund të hiqen.

6. PËRDORIMI I PËRDITSHËM

PARALAJMËRIM! Referojuni kapitujve për sigurinë.

6.1 Mënyra e caktimit: Funksioni i

nxehjes Hapi 1 Kthejeni çelësin e funksioneve të furrës për të përzgjedhur një funksion ngrohjeje. Hapi 2 Rrotullojeni çelësin e kontrollit për të zgjedhur temperaturën. Hapi 3 Kur të përfundojë gatimi, kthejini çelësat në pozicionin e fikjes për të fikur furrën.

6.2 Funksionet e nxehjes

Funksioni e ngrohjes Përdorimi Pozicioni fikur Furra është e fikur. Drita Për të ndezur llambën. Funksioni e ngrohjes Përdorimi Ventilator i plotë Për të pjekur në deri në tre pozicione të raftit njëkohësisht dhe për të tharë ushqimin. Vendoseni temperaturën 20 - 40°C më të ulët se për Gatim tradicional. Pjekje vent. me lagështirë Ky funksion është projektuar për të kursyer energjinë gjatë gatimit. Kur përdorni këtë funksion, temperatura në hapësirën e brendshme mund të ndryshojë nga temperatura e vendosur. Fuqia e ngrohjes mund të jetë e ulët. Për më shumë informacion, referojuni kapitullit "Përdorimi i përditshëm", "Shënime mbi": Pjekje vent. me lagështirë. Nxehtësia e poshtme Për pjekjen e kekëve me fund kërcitës dhe për ruajtjen e ushqimit. Skarë Për të pjekur në skarë ushqime të sheshta dhe për të thekur bukë. Skarë e shpejtë Për të pjekur në skarë ushqime të sheshta në sasi të mëdha dhe për të thekur bukë. 10 SHQIPFunksioni e ngrohjes Përdorimi Pjekje turbo nëskarëPër të pjekur nyja të mëdhamishi ose shpendësh me kockanë një pozicion rafti. Për të bërëgratina dhe për të karamelizuar.Funksioni i picësPër të pjekur pica. Përkaramelizim intensiv dhe njëfund kërcitës. Vendosenitemperaturën në 230°C.Gatim tradicionalPër të pjekur ushqimin në njënivel furre.

6.3 Shënime mbi: Pjekje vent. me

lagështirë Ky funksion është përdorur për të qenë në pajtim me klasin e efikasitetit energjetik dhe kërkesat e ekodizajnit sipas BE 65/2014 dhe BE 66/2014. Testet sipas EN 60350-1. Dera e furrës duhet të mbyllet gjatë gatimit në mënyrë që funksioni të mos ndërpritet dhe që furra të funksionojë me efikasitetin më të lartë të mundshëm të energjisë. Për udhëzimet e gatimit referojuni kapitullit "Udhëzime dhe këshilla", Pjekje vent. me lagështirë. Për rekomandime të përgjithshme të kursimit të energjisë, referojuni kapitullit "Efikasiteti i energjisë", Kursimi i energjisë.

7. FUNKSIONET E ORËS

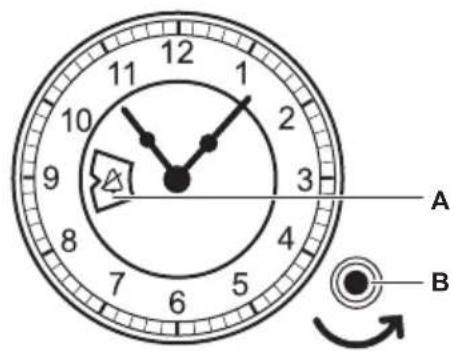

7.1 Kohëmatësi me orë

A. Dritarja e cilësimeve të orës B. Çelësi i cilësimeve

7.2 Mënyra e vendosjes: Ora e ditës

Për të vendosur orën e ditës. Hapi 1 Hapi 1Shtypni e ktheni çelësin e cilësimeve në drejtim tëkundërt të akrepave të orës për të vendosur orën.Lëreni çelësin e cilësimeve të kthehet në pozicionin evet fillestar ose tërhiqeni me kujdes në vend. Mos e ktheni çelësin e cilësimeve në drejtimin e akrepave të orës. SHQIP 117.3 Mënyra e vendosjes: Përfundimi i gatimit Për të caktuar një kohë fikjeje. Koha maksimale që mund të caktoni është 180 minuta. Hapi 1 Hapi 2 Regjistroni funksionin e furrës dhe temperaturën. Kthejeni çelësin e cilësimeve në drejtim të kundërt të akrepave të orës, derisa dritarja e cilësimeve të orës të tregojë kohën e zgjedhur të fikjes. Kur përfundon koha e vendosur, bie sinjali dhe furra fiket. Për të anuluar sinjalin, kthejeni çelësin e cilësimeve në drejtimin e kundërt të akrepave të orës, derisa dritarja e cilësimeve të orës të tregojë: . Për të çaktivizuar funksionin, kthejeni çelësin e cilësimeve në drejtimin e kundërt të akrepave të orës, derisa dritarja e cilësimeve të orës të tregojë: .

8. PËRDORIMI I AKSESORËVE

PARALAJMËRIM! Referojuni kapitujve për sigurinë.

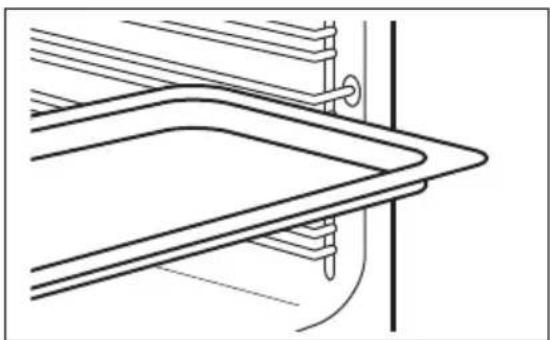

8.1 Futja e aksesorëve

Një dhëmbëzim i vogël në pjesën e sipërme rrit sigurinë. Dhëmbëzimet janë gjithashtu pajisje kundër animit. Buzët e ngritura përreth skarës parandalojnë rrëshqitjen nga rafti. Rafti me rrjetë: Shtyni raftin mes shufrave udhëzuese të mbajtëses së raftit dhe sigurohuni që këmbët të jenë me drejtim poshtë. Tava e pjekjes / Tigan i thellë: Shtyjeni tavën midis shufrave drejtuese të mbajtëses së raftit. 12 SHQIPRafti me rrjetë, Tava e pjekjes / Tigan i thellë: Shtyni tavën ndërmjet shufrave udhëzuese të mbajtëses së raftit dhe raftin me rrjetë në shufrat udhëzuese më sipër.

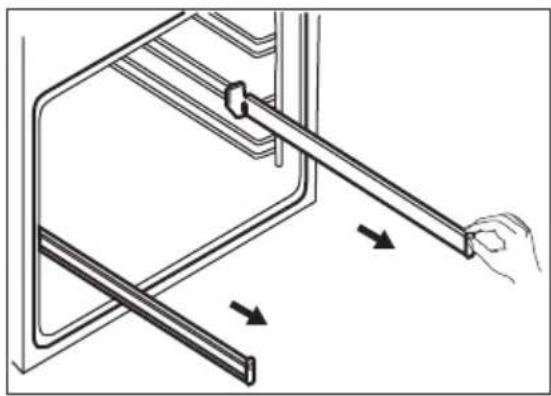

8.2 Përdorimi i shinave teleskopike

Mos i lubrifikoni shinat teleskopike. Sigurohuni që shinat teleskopike t'i fusni brenda plotësisht në furrë përpara se të mbyllni derën e furrës. Hapi 1 Nxirrni shinat teleskopike të anës së djathtë dhe të majtë. Hapi 2 Vendoseni raftin me rrjetë mbi shinat teleskopike e më pas shtyjini ato me kujdes brenda furrës.

Kur pajisja është në punë, ventilatori i ftohjes ndizet automatikisht për t’i mbajtur sipërfaqet e pajisjes të ftohta. Nëse fikni pajisjen, ventilatori ftohës mund të vazhdojë të punojë derisa të ftohet pajisja.

9.2 Termostati i sigurisë

Përdorimi i pasaktë i furrës ose pjesët me defekt mund të shkaktojnë mbinxehje të rrezikshme. Për ta parandaluar këtë, furra ka një termostat sigurie që ndërpret furnizimin me energji. Furra ndizet aktivizohet përsëri automatikisht kur bie temperatura.

10. UDHËZIME DHE KËSHILLA

Referojuni kapitujve për sigurinë.

10.1 Rekomandimet e gatimit

Furra ka pesë pozicione raftesh. Numërojini pozicionet e rafteve të furrës nga poshtë. SHQIP 13Furra juaj mund të pjekë ndryshe nga furra që keni pasur më parë. Gatimi i kekëve Mos e hapni derën e furrës para se të mbarojnë 3/4 e kohës së caktuar të gatimit. Nëse përdorni dy tava për pjekje në të njëjtën kohë, mbani një nivel bosh mes tyre. Gatimi i mishit dhe peshkut Përdorni një tigan të thellë për ushqim shumë të yndyrshëm për të parandaluar njollat e furrës që mund të jenë të përhershme. Lëreni mishin për afërsisht 15 minuta para se ta prisni në mënyrë që lëngu të mos dalë jashtë. Për të parandaluar shumë tym në furrë gjatë pjekjes, shtoni pak ujë në enën e thellë. Për të parandaluar kondensimin e tymit, shtoni ujë çdo herë pasi të thahet. Koha e gatimit Koha e gatimit varet nga lloji i ushqimit, qëndrueshmëria e tij dhe vëllimi. Fillimisht, monitoroni performancën kur gatuani. Gjeni cilësimet më të mira (vendosja e nxehtësisë, koha e gatimit, etj.) për enët tuaja të gatimit, recetat dhe sasitë kur përdorni këtë pajisje.

10.2 Pjekje vent. me lagështirë - aksesorët e rekomanduar

Përdorni tava dhe enë të errëta dhe joreflektuese. Ato e thithin më mirë nxehtësinë se enët me ngjyrë të çelur dhe reflektuese. Tavë pice Tavë gatimi Tasa qeramike Tavë për bazë pandispanje E errët, joreflektuese 28 cm diametër E errët, joreflektuese 26 cm diametër Qeramikë 8 cm diametër, 5 cm lartësi E errët, joreflektuese 28 cm diametër

10.3 Pjekje vent. me lagështirë

Për rezultate optimale ndiqni sugjerimet e listuara në tabelën më poshtë. (°C) (min) Role të ëmbla, 12 copë tavë për pjekje ose tavë e thellë 175 3 40 - 50 Roleta, 9 copë tavë për pjekje ose tavë e thellë 180 2 35 - 45 Picë e ngrirë, 0,35 kg rafti rrjetë 180 2 45 - 55 Role biskotash tavë për pjekje ose tavë e thellë 170 2 30 - 40 14 SHQIP(°C) (min) Ëmbëlsirë “Brownie” tavë për pjekje ose tavë e thellë 170 2 45 - 50 Sufle, 6 copë tasa qeramike në raftin e telit 190 3 45 - 55 Bazë pandispanjë tavë baze pandispanje në raft teli 180 2 35 - 45 Sandviç “Viktoria” tavë pjekjeje mbi raft me rrjetë 170 2 35 - 50 Peshk i zier, 0,3 kg tavë për pjekje ose tavë e thellë 180 2 35 - 45 Peshk i plotë, 0,2 kg tavë për pjekje ose tavë e thellë 180 3 25 - 35 Fileto peshku, 0,3 kg tavë pice mbi raft teli 170 3 30 - 40 Mish i zier, 0,25 kg tavë për pjekje ose tavë e thellë 180 3 35 - 45 Shashlik, 0,5 kg tavë për pjekje ose tavë e thellë 180 3 40 - 50 Kukit, 16 copë tavë për pjekje ose tavë e thellë 150 2 30 - 45 Amareta, 20 copë tavë për pjekje ose tavë e thellë 180 2 45 - 55 Kek në kupa, 12 copë tavë për pjekje ose tavë e thellë 170 2 30 - 40 Ëmbëlsira pikante, 16 copë tavë për pjekje ose tavë e thellë 170 2 35 - 45 Biskota me kore të shkrifët, 20 copë tavë për pjekje ose tavë e thellë 150 2 40 - 50 Byrek i hapur, 8 copë tavë për pjekje ose tavë e thellë 170 2 30 - 40 Zarzavate, të ziera, 0,4 kg tavë për pjekje ose tavë e thellë 180 2 35 - 45 Omëletë vegjetariane tavë pice mbi raft teli 180 3 35 - 45 Zarzavate mesdhetare, 0,7 kg tavë për pjekje ose tavë e thellë 180 4 35 - 45

10.4 Informacion për institutet e

testimit Testet sipas IEC 60350-1. SHQIP 15(°C) (min) Kekë të vegjël, 20 copë për tepsi Gatim tradicional Tava e pjekjes 3 170 20 - 30 - Kekë të vegjël, 20 copë për tepsi Ventilator i plotë Tava e pjekjes 3 150 - 160 20 - 35 - Kekë të vegjël, 20 copë për tepsi Ventilator i plotë Tava e pjekjes 2 dhe 4 150 - 160 20 - 35 - Ëmbëlsirë me mollë, 2 tava Ø20

Gatim tradicional Rafti me rrjetë 2 180 70 - 90 - Ëmbëlsirë me mollë, 2 tava Ø20

Ventilator i plotë Rafti me rrjetë 2 160 70 - 90 - Pandispanj ë, formë keku Ø26

Gatim tradicional Rafti me rrjetë 2 170 40 - 50 Ngroheni furrën paraprakisht për 10 minuta. Pandispanj ë, formë keku Ø26

Ventilator i plotë Rafti me rrjetë 2 160 40 - 50 Ngroheni furrën paraprakisht për 10 minuta. Pandispanj ë, formë keku Ø26

Ventilator i plotë Rafti me rrjetë 2 dhe 4 160 40 - 60 Ngroheni furrën paraprakisht për 10 minuta. Biskota Ventilator i plotë Tava e pjekjes 3 140 - 150 20 - 40 - Biskota Ventilator i plotë Tava e pjekjes 2 dhe 4 140 - 150 25 - 45 - Biskota Gatim tradicional Tava e pjekjes 3 140 - 150 25 - 45 - Bukë e thekur, 4 - 6 copë Skarë Rafti me rrjetë 4 maks. 2 - 3 minuta njëra anë; 2 - 3 minuta ana tjetër Ngroheni furrën paraprakisht për 3 minuta. 16 SHQIP(°C) (min) Qofte lope, 6 copë, 0,6

Skarë Rafti rrjetë dhe tava e kullimit 4 maks. 20 - 30 Vendosni raftin me rrjetë në nivelin e katërt dhe tavën e kullimit në nivelin e tretë të furrës. Rrotullojeni ushqimin pasi të ketë kaluar gjysma e kohës së gatimit. Ngroheni furrën paraprakisht për 3 minuta.

11. KUJDESI DHE PASTRIMI

PARALAJMËRIM! Referojuni kapitujve për sigurinë.

11.1 Shënime për pastrimin

Agjentët e pastrimit Pastroni sipërfaqen e pajisjes me një copë me mikrofibra me ujë të ngrohtë dhe një detergjent të butë. Pastroni dhe kontrolloni guarnicionin e derës rrotull kornizës së hapësirës së brendshme. Përdorni një solucion pastrues për të pastruar sipërfaqet metalike. Pastroni njollat me një detergjent të butë. Mos e aplikoni mbi sipërfaqet katalitike. Përdorimi i përditshëm Pastrojeni hapësirën e brendshme pas çdo përdorimi. Grumbullimi i yndyrës ose mbetjeve të tjera mund të shkaktojë zjarr. Në pajisje ose në panelet e dyerve prej xhami mund të kondensohet lagështi. Për të ulur kondensimin, lëreni pajisjen të punojë për 10 minuta para gatimit. Mos e ruani ushqimin në pajisje për më shumë se 20 minuta. Thajeni brendësinë me një copë me mikrofibra pas çdo përdorimi. Aksesorët Pastrojini të gjithë aksesorët pas çdo përdorimi dhe lërini të thahen. Përdorni një leckë me mikrofibra me ujë të ngrohtë dhe detergjent të butë. Mos i pastroni aksesorët në pjatalarëse. Mos i pastroni aksesorët që nuk ngjisin duke përdorur pastrues gërryes ose objekte me majë të mprehtë.

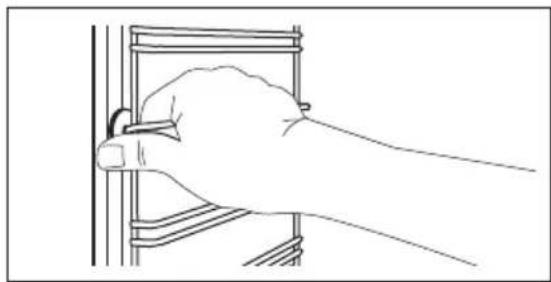

11.2 Mënyra e heqjes: Mbajtëset e

rafteve / panelet katalitike Hiqni mbajtëset e rafteve / panelet katalitike për të pastruar furrën. SHQIP 17Hapi 1 Fikni furrën dhe prisni derisa të ftohet. Hapi 2 Tërhiqni pjesën ballore të mbajtëses nga pareti anësor. Mbajeni pjesën e pasme të mbajtëses së rafteve dhe panelit katalitik në vend. Panelet katalitike nuk janë ngjitur me paretet e furrës. Ata mund të bihen kur hiqni mbajtëset e rafteve. Hapi 3 Tërhiqni pjesën e pasme të mbajtëses së rafteve jashtë murit anësor dhe hiqeni.

Hapi 4 Montojini mbajtëset e rafteve në rendin e kundërt. Kunjat mbajtës në treguesit teleskopikë duhet të drejtohen përpara.

11.3 Si ta përdorni: Pastrimi

katalitik Në hapësirën e brendshme ka panele katalitike. Panelet katalitike absorbojnë yndyrën gjatë procesit të katalizës. Njollat ose çngjyrosja e veshjes katalitike nuk kanë asnjë ndikim në pastrim. Përpara pastrimit katalitik Fikni furrën dhe prisni derisa të ftohet. Hiqni të gjithë aksesorët. Pastroni dyshemenë e furrës dhe xhamin e brendshëm të derës me ujë të ngrohtë, leckë të butë dhe detergjent të butë. Pastroni furrën me pastrimin katalitik Hapi 1 Hapi 2 Hapi 3 Vendosni funksionin dhe temperaturën e furrës: 250°C Kohëzgjatja: 1 orë Pas pastrimit, rrotullojeni çelësin e funksioneve të furrës në pozicionin e çaktivizimit. Kur furra të ftohet, pastrojeni pjesën e brendshme me një copë të njomë dhe të butë.

11.4 Mënyra e heqjes dhe e instalimit: Dera

Dera e furrës ka dy panele xhami. Mund të hiqni derën e furrës dhe panelin e brendshëm prej xhami për ta pastruar. Lexoni të gjithë udhëzimin "Heqja dhe instalimi i derës" përpara se të hiqni panelet prej xhami. KUJDES! Mos e përdorni furrën pa panelet prej xhami. 18 SHQIPHapi 1 Hapeni derën plotësisht dhe mbani të dyja menteshat. Hapi 2 Ngrini dhe tërhiqni shulat derisa të klikojnë. Hapi 3 Mbylleni derën e furrës në pozicionin e parë të hapjes. Më pas ngrini dhe tërhiqeni per ta hequr derën nga vendi. Hapi 4 Vëreni derën mbi një pëlhurë të butë mbi një sipërfaqe të qëndrueshme. Hapi 5 Mbani shtrënguar në të dy anët kornizën (B) e sipërme të derës dhe shtyjeni nga brenda për ta çliruar nga kllapa.

Hapi 6 Tërhiqeni kornizën e derës drejt vetes për ta hequr. Hapi 7 Mbajeni panelin prej xhami të derës nga pjesa e sipërme dhe nxirreni jashtë me kujdes. Sigurohuni që xhami të rrëshqasë jashtë mbështetëseve krejtësisht. Hapi 8 Pastrojini panelet prej xhami me ujë dhe sapun. Thajini me kujdes panelet prej xhami. Mos i pastroni panelet prej xhami në pjatalarëse. SHQIP 19Hapi 9 Pas pastrimit, montoni panelin prej xhamit dhe derën e furrës.Nëse dera është montuar saktë, do të dëgjoni një klikim kur mbyllni shulat.Zona e afishimit të ekranit duhet të jetë e kthyer ngaana e brendshme e derës. Sigurohuni që pasmontimit sipërfaqja e kornizës së panelit prej xhaminë zonat e afishimit të mos jetë e ashpër kur e prekni.Kur instalohet saktë korniza e derës kërcet.Sigurohuni që ta montoni saktë në vend panelin ebrendshëm prej xhami.

PARALAJMËRIM! Rrezik goditjeje elektrike. Llamba mund të jetë e nxehtë. Llambën halogjene kapeni gjithmonë me një pecetë për të evituar djegien e mbetjeve të yndyrshme mbi llambë. Përpara se të zëvendësoni llambën e furrës: Hapi 1 Hapi 2 Hapi 3Fikni furrën. Prisni derisa furra tëjetë ftohur.Shkëputeni furrën nga priza ekorrentit.Vendosni një pëlhurë në fund tëzgavrës. Llamba e pasme Hapi 1 Rrotullojeni kapakun e llambës për ta hequr.Hapi 2 Pastroni kapakun prej xhami.Hapi 3 Ndërroni llambën me një llambë të përshtatshme që i reziston nxehtësisë 300 °C.Hapi 4 Instaloni kapakun prej xhami.

12. ZGJIDHJA E PROBLEMEVE

PARALAJMËRIM! Referojuni kapitujve për sigurinë.

12.1 Çfarë duhet bërë nëse...

Në çdo rast që nuk përfshihet në këtë tabelë, ju lutemi kontaktoni me një qendër të autorizuar shërbimi. Problemi Kontrolloni nëse... Furra nuk nxehet. Është djegur siguresa. Problemi Kontrolloni nëse... Guarnicioni i derës ështëi dëmtuar.Mos e përdorni furrën.Kontaktoni një Qendër tëAutorizuar të Shërbimit.Fundi i gatimit - nukështë vendosur.Caktoni: Fundi i gatimit.Shikoni "Funksionet eorës".Llamba nuk punon. Llamba është djegur. 20 SHQIP12.2 Të dhënat e shërbimit Nëse nuk e gjeni dot vetë një zgjidhje, kontaktoni me shitësin tuaj ose me një qendër shërbimi të autorizuar. Të dhënat e nevojshme për qendrën e shërbimit ndodhen në pllakën e specifikimeve. Pllaka e specifikimeve është në kornizën e përparme të brendësisë së pajisjes. Mos e hiqni pllakën e specifikimeve nga pjesa e brendshme e pajisjes. Ju rekomandojmë t'i shkruani të dhënat këtu: Modeli (MOD.) ......................................... Numri i produktit (PNC) ......................................... Numri i serisë (S.N.) .........................................

13. EFIKASITETI ENERGJETIK

13.1 Informacion i produktit dhe Fleta e Informacionit të produktit

Emri i furnizuesit Electrolux Identifikimi i modelit EOA5220AOR 949496915 EOA5220AOV 949496914 Indeksi i Efiçiencës së Energjisë 95.3 Klasi i efikasitetit energjetik A Konsumi i energjisë me ngarkesë standarde, regjimi tradicional 0.95 kWh/cikël Konsumi i energjisë me ngarkesë standarde, regjimi me ventilim të detyruar

Numri i zgavrave 1 Burimi i nxehtësisë Elektriciteti Volumi 72 l Lloji i furrës Furrë e integruar Sasi EOA5220AOR 30.2 kg EOA5220AOV 30.2 kg IEC/EN 60350-1 - Pajisje shtëpiake gatimi me energji elektrike - Pjesa 1: Gama, furrat, furrat me avull dhe skarat - Metodat për matjen e performancës.

13.2 Kursimi i energjisë

Pajisja ka disa karakteristika që ju ndihmojnë të kurseni energji gjatë gatimit të përditshëm. Sigurohuni që dera e pajisjes të jetë e mbyllur mirë kur pajisja është në punë. Mos e hapni derën e pajisjes shumë shpesh gjatë gatimit. Mbajeni guarnicionin e derës të pastër dhe sigurohuni që të jetë i fiksuar mirë në vend. Përdorni enë metalike për të përmirësuar kursimin e energjisë. Kur është e mundur, mos e ngrohni pajisjen përpara gatimit. SHQIP 21Mbajini periudhat e pushimit mes gatimeve sa më të shkurtra që të jetë e mundur kur përgatisni pak gatime njëkohësisht. Gatimi me ventilator Kur është e mundur, përdorni funksionet e gatimit me ventilator për të kursyer energji. Nxehtësia e mbetur Kur gatimi zgjat më shumë se 30 minuta, reduktoni temperaturën e pajisjes minimalisht

3 - 10 minuta përpara përfundimit të gatimit.

Nxehtësia e mbetur brenda pajisjes do të vazhdojë të gatuajë. Përdoreni nxehtësinë e mbetur për të ngrohur gatimet e tjera. Për ta mbajtur ushqimin të ngrohtë Zgjidhni cilësimin më të ulët të mundshëm të temperaturës për të përdorur nxehtësinë e mbetur dhe për ta mbajtur ushqimin të ngrohtë. Pjekje vent. me lagështirë Funksion i projektuar për të kursyer energjinë gjatë gatimit.
