EOA5220AOV - Elektriahi ELECTROLUX - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatav elektriahi
Bränd	Electrolux
Mudel	EOA5220AOV
Maht	72 L
Energiatõhususe klass	A
Energiatarbimine (tavarežiim)	0,95 kWh/tsükkel
Energiatarbimine (pöördõhu režiim)	0,81 kWh/tsükkel
Seadme kõrgus	594 mm (ees), 576 mm (taga)
Seadme laius	595 mm (ees), 559 mm (taga)
Seadme sügavus	569 mm
Paigaldussügavus	548 mm
Kaal	30,2 kg
Elektrivarustus	230 V, 1500 mm kaabel
Resti tasandite arv	5
Küpsetusfunktsioonid	Pöördõhk, niiske pöördõhk, ülemine/alumine küte, grill, kiirgrill, turbogrill, pitsafunktsioon, alumine küpsetus, valgustus
Kaasasolevad tarvikud	Metallrest, küpsetusplaat, praadimisnõu, teleskoopsiinid
Valgustuse tüüp	Halogeen, G-klass
Puhastus	Katalüütiline (eemaldatavad paneelid), ukse demonteerimine
Ohutus	Ohutustermostaat, jahutusventilaator, laste lukk (soovitatav)
Remonditavuse indeks	Määramata

Korduma kippuvad küsimused - EOA5220AOV ELECTROLUX

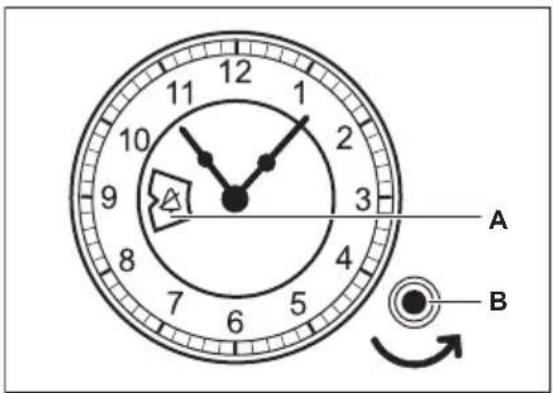

Kuidas seada ahju kellaaega?

Vajutage ja keerake reguleerimisnuppu vasakule, et kellaaega reguleerida. Laske sellel õrnalt algasendisse tagasi pöörduda. Ärge keerake paremale.

Millised küpsetusrežiimid on saadaval?

Režiimid hõlmavad: pöördõhk, ülemine/alumine küte, grill, kiirgrill, turbogrill, pitsafunktsioon, alumine küpsetus ja niiske pöördõhk (ökonoomne).

Kuidas puhastada katalüütilisi paneele?

Eemaldage resti toed, laiendades esi- ja seejärel tagumist osa. Katalüütilised paneelid puhastatakse, kuumutades ahju 250 °C juures 1 tund. Seejärel pühkige niiske lapiga.

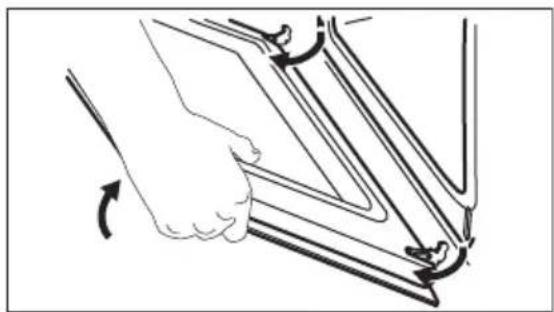

Kuidas demonteerida ahju uks?

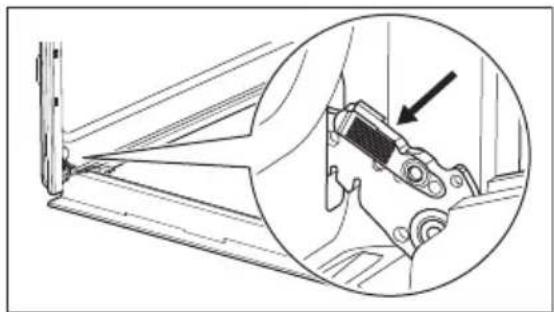

Avage uks täielikult, tõstke hingede riivid klõpsatuseni, seejärel sulgege pooleldi ja tõstke ukse eemaldamiseks. Asetage see riidele, eemaldage trim ja seejärel sisemine klaaspaneel.

Mida teha, kui ahi ei kuumene?

Kontrollige kaitset. Kui probleem püsib, võtke ühendust volitatud teenindusega. Veenduge, et funktsioon Küpsetuse lõpp pole aktiveeritud.

Mis on ahju mahutavus?

Ahju maht on 72 liitrit ja see mahutab pöördõhu režiimis kuni 3 samaaegset küpsetustaset.

Kuidas vahetada valgustuse pirn?

Lülitage ahi välja ja ühendage lahti. Pöörake klaasist hajuti, asendage 300 °C talitava halogeenpirniga, seejärel pange hajuti tagasi.

Kuidas selle ahjuga energiat säästa?

Kasutage funktsiooni niiske pöördõhk, ärge eelsoojendage süstemaatiliselt, ja lülitage ahi välja 3–10 minutit enne lõppu, et kasutada jääksoojust.

Millised tarvikud on kaasas?

Ahi tarnitakse koos metallrest, küpsetusplaat, praadimisnõu ja teleskoopsiinid sisestamise hõlbustamiseks.

Kuidas paigaldada ahi mööblisse?

Järgige paigaldusmõõtmeid: minimaalne kõrgus 590 mm, laius 560 mm, sügavus 550 mm. Kasutage kaasasolevaid kruvisid (4x25 mm) ja tagage tagumine ventilatsioon 560x20 mm.

KASUTUSJUHEND EOA5220AOV ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stilne, loodud teile mõeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil

www.electrolux.com/shop

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud – ohutusteave

Üldine teave ja vihjed

Keskkonnateave

Jäetakse õigus teha muutusi.

SISUKORD

1. OHUTUSINFO....88
2. OHUTUSJUHISED....89
3. PAIGALDAMINE....92
4. TOOTE KIRJELDUS....94
5. ENNE ESIMEST KASUTAMIST....94
6. IGAPÄEVANE KASUTAMINE....95
7. KELLA FUNKTSIOONID....96
8. TARVIKUTE KASUTAMINE....97
9. LISAFUNKTSIOONID....98
10. VIHJEID JA NÄPUNÄITEID....98
11. PUHASTUS JA HOOLDUS....101
12. VEAOTSING.... 105
13. ENERGIATÖHUSUS....105
14. JÄÄTMEKÄITLUS.... 106

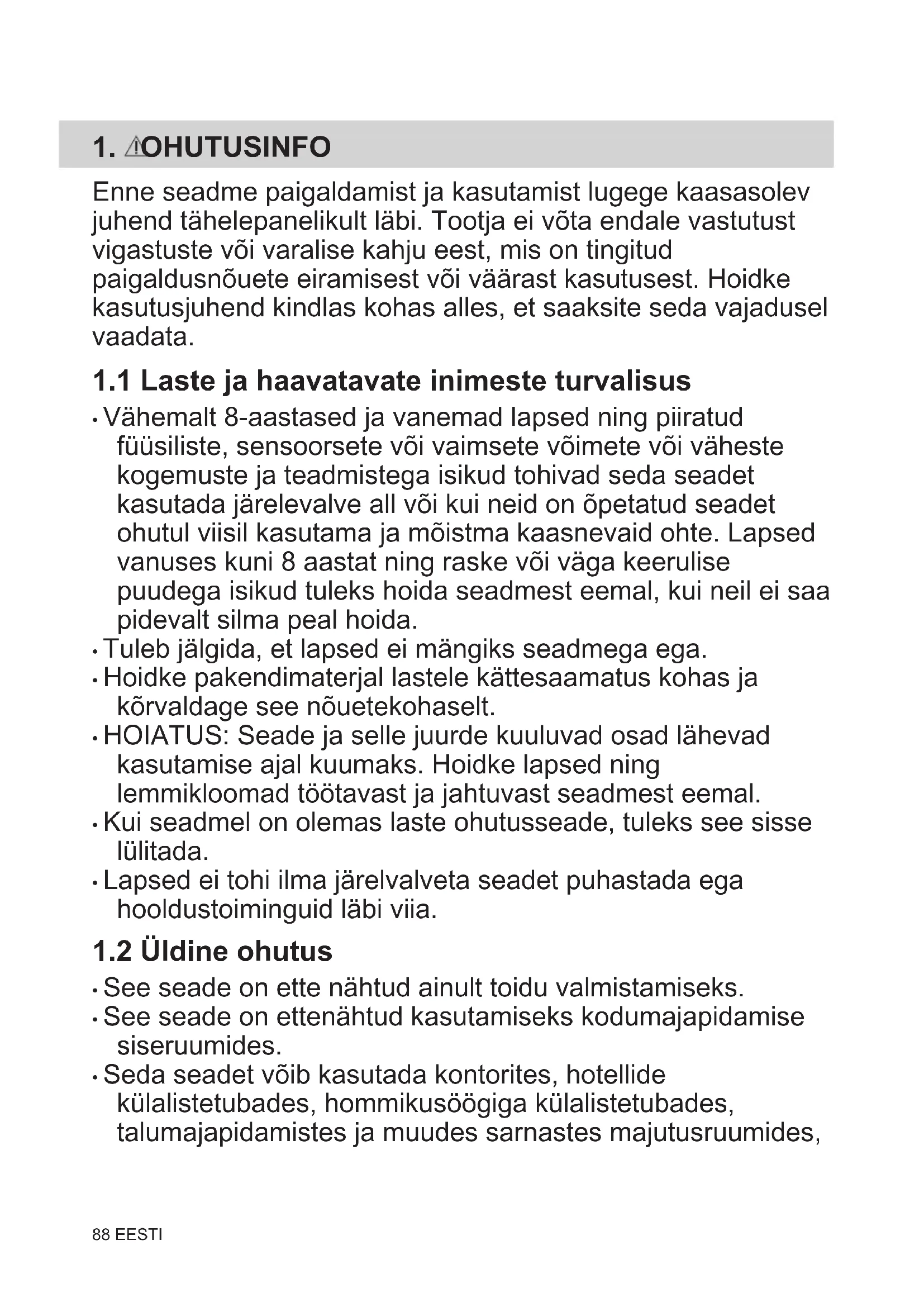

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida. - Tuleb jälgida, et lapsed ei mängiks seadmega ega. - Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt. • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal. - Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada. - Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides,

kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

• Seadme paigaldamine ja toitekaablit vahetamine on lubatud ainult kvalifitseeritud elektrikule!
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• Kui toitejuhe on vigastatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt. • HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud. • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Tuleb olla ettevaatlik, et vältida kütteelementide või pinna puudutamist seadme sisemuses.
• Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.
• Ahjuriiuli tugede eemaldamiseks tõmmake esmalt riiulitoe esiots ja seejärel tagumine ots külgseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.
• Ärge kasutage seadme puhastamiseks aurupuhastit.
• Ärge kasutage klaasukse puhastamiseks abrasiivpuhastusvahendeid ega teravaid metallkaabitsaid, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Ärge tõmmake seadet käepidemest.
• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.
• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Enne seadme paigaldamist kontrollige, kas seadme uks avaneb takistusteta.
• Seade on varustatud elektrilise jahutussüsteemiga. See tuleb ühendada elektritoitesüsteemiga.

Kapi minimaalne kõrgus(tööpinna all asuva kapi minimaalne kõrgus)	590 (600) mm
Kapi laius 560 mm
Kapi sügavus 550 (550) mm
Seadme esiosa kõrgus 594 mm
Seadme tagaosa kõrgus 576 mm
Seadme esiosa laius 595 mm
Seadme tagaosa laius 559 mm
Seadme sügavus 569 mm
Sisseehitatud seadme sü-gavus	548 mm
Sügavus avatud uksega 1022 mm
Ventilatsiooniava minimaal-ne suurus. Äva asub põhja tagumises osas	560x20 mm
Toitejuhtme pikkus. Juhe asub tagumisel küljel pa-rempoolses nurgas	1500 mm
Kinnituskruvid 4x25 mm

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik. • Seade peab olema maandatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse.
• Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või

seadme all olevas nišis, eriti siis, kui seade töötab või uks on kuum.

• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust.
• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.
• Seadmega kaasnevad toitekaabel ja toitepistik.

Kaablitüübid, mis sobivad paigaldamiseks või asendamiseks Euroopas:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaabli ristlõike pindala peab vastama andmesildil näidatud koguvõimsusele. Vt ka tabelit:

Koguvõimsus (W) Kaabli ristlõige (mm²)

max 1380 3x0.75

max 2300 3x1

max 3680 3x1.5

Maandusjuhe (roheline/kollane kaabel) peab olema 2 cm pikem kui faasi- ja nullkaablid (sinine ja pruun kaabel).

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse, elektrilöögi või plahvatuse oht!

- Ärge muutke seadme tehnilisi omadusi.

• Veenduge, et ventilatsiooniavad pole kinni.

- Ärge jätke töötavat seadet järelvalveta.

- Deaktiveerige seade iga kord pärast kasutamist.

- Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum õhk võib vabaneda.

- Ärge kasutage seadet märgade kätega ega veega kokku puutudes.

- Ärge avaldage avatud uksele survet.

- Ärge kasutage seadet töö- ega hoiupinnana.

- Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga võib tekitada alkoholi ja õhu segu.

- Ärge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.

- Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme vigastamise või kahjustamise oht!

- Emailkihi kahjustamise või värvimuutuse ärahoidmiseks:

– ärge pange ahjunõusid ega muid esemeid otse seadme põhjale.

– ärge asetage alumiiniumfooliumit vahetult seadme sisemuse põhjale.

– ärge pange vett vahetult kuuma seadmesse.

– ärge hoidke pärast küpsetamise lõpetamist seadmes niiskeid nõusid ja toitu.

- olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.

- Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi.

- Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis võivad olla püsivad.

- Valmistage toitu alati suletud ahjuuksega.

- Kui seade paigaldatakse köögimööbli paneeli (nt ukse) taha, siis jälgige, et seadme töötamise ajal oleks uks alati lahti. Vastasel korral võib kinnise mööblipaneeli taha kogunev niiskus kahjustada nii seadet, mööblit kui ka põrandat. Ärge sulgege paneeli või ust, enne kui seade pole pärast kasutamist täielikult maha jahtunud.

2.4 Puhastus ja hooldus

HOIATUS!

Vigastuse, tulekahju või seadme kahjustamise oht!

- Enne hooldust lülitage seade välja ja ühendage toitepistik pistikupesast lahti.

- Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.

- Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge volitatud hoolduskeskusesse.

- Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!

- Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.

- Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.

- Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.

- Ärge puhastage katalüütilist emaili pesuainega.

2.5 Sisevalgustus

HOIATUS!

Elektrilöögi oht!

- Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

- Toode sisaldab energiatõhususe klassi G valgusallikat.

- Kasutage ainult samasuguste näitajatega lampe.

2.6 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.

2.7 Kõrvaldamine

HOIATUS!

Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest. • Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.
• Eemaldage uksesulgur, et vältida laste või lemmikloomade seadmesse lõksu jäämist.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Sisseehitamine

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

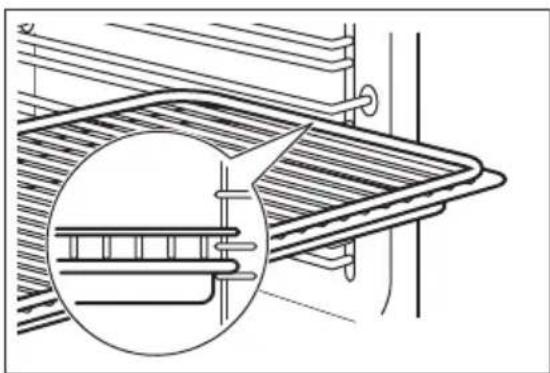

• Traatrest Küpsetusnõudele, koogivormidele, praadidele. • Küpsetusplaat Kookide ja küpsiste jaoks.
• Grill-/küpsetuspann

1 Juhtpaneel 2 Toite tuli/sümbol 3 Küpsetusrežiimide nupp 4 Analoogtaimer 5 Juhtnupp (temperatuuri juhtnupp) 6 Temperatuuri indikaator/sümbol 7 Kuumutuselement 8 Lamp 9 Ventilaator 10 Riiulitugi, eemaldatav 11 Riiuli asendid

Küpsetamiseks ja röstimiseks või pannina rasva kogumiseks.

- Teleskoopsiinid

Teleskoopsiinid võimaldavad reste hõlpsamalt sisestada ja eemaldada.

5. ENNE ESIMEST KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

5.1 Enne esmakordset kasutamist

Eelkuumutuse ajal võib ahjust tulla lõhna ja suitsu. Veenduge, et ruum on hästi ventileeritud.

1. samm

2. samm

Puhastage ahi Eelkuumutage tühja ahju

1. Eemaldage ahjust kõik tarvikud ja eemaldatavad restitoed.
2. Puhastage ahju ja tarvikuid mikrokiudlapi, sooja vee ning pehmetoimelise pesuvahendiga.
3. Seadke maksimumtemperatuur funktsioonile: . □ Aeg: 1 h.
4. Seadke maksimumtemperatuur funktsioonile: . Aeg: 15 min.
5. Seadke maksimumtemperatuur funktsioonile: . Aeg: 15 min.

Lülitage ahi välja ja oodake, kuni see on jahtunud. Pange tarvikud ja eemaldatavad restitoed ahju.

6. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Kuidas valida: Küpsetusrežiim

1. Samm: Ahjufunktsiooni valimiseks keerake ahjufunktsioonide nuppu.
2. Samm: Temperatuuri valimiseks keerake juhtnuppu.
3. Samm: Pärast küpsetamise lõppu keerake nupud väljas-asendisse, et ahi välja lülitada.

Küpsetusrežiim: Kasutamine

Väljas-asend

Sisevalgustus

Pöördõhk

Ahi on väljas.

Valgusti sisselülitamiseks.

Küpsetamiseks korraga kuni kolmel tasandil ja toidu kuivatamiseks.

Seadke temperatuur 20–40 °C madalamaks kui funktsiooniga Tavapärane küpsetamine.

Küpsetusrežiim

Niiske küpsetus pöördõhuga

Funktsioon küpsetamise ajal energia säästmiseks. Selle funktsiooni kasutamisel võib ahju sisemine temperatuur erineda valitud temperatuurist. Kuumutusvõimsus võib väheneda. Lisateavet leiate jaotisest "Igapäevane kasutamine", Märkused: Niiske küpsetus pöördõhuga.

Alumine kuumutus

Krõbeda põhjaga kookide küpsetamiseks ja toidu hoidistamiseks.

Grill

Õhemate toidupalade grillimiseks ja leiva röstimiseks.

Kiirgrill

Suuremas koguses õhemate palade grillimiseks ja leiva röstimiseks.

Turbogrill

Suurte kondiga liha- või linnuliha tükkide röstimiseks ühel ahjutasandil. Gratineerimiseks ja pruunistamiseks.

Pitsa funktsioon

Pitsa küpsetamiseks. Intensiivseks pruunistamiseks ja krõbeda põhja saavutamiseks. Seadke temperatuur tasemele 230 °C.

Tavapärane küpsetamine

Ühel ahjutasandil küpsetamiseks ja röstimiseks.

6.3 Märkused: Niiske küpsetus pöördõhuga

Seda funktsiooni kasutati energiaklassi ja ökodisaini nõuete järgimiseks vastavalt määrustele EL 65/2014 ja EL 66/2014. Testid vastavalt standardile EN 60350-1.

Ahjuuks peab küpsetamise ajal olema suletud, et vältida kasutatava funktsiooni

katkestamist ja tagada ahju töötamine võimalikult suure energiatõhususega.

Toiduvalmistamisjuhised leiate jaotisest „Nõuanded ja näpunäited“, Niiske küpsetus pöördõhuga. Üldiseid energiasäästunõuandeid leiate jaotise „Energiatõhusus“ alajaotisest Energiasääst.

7. KELLA FUNKTSIOONID

7.1 Kellataimer

A. Kellaseadete aken B. Seadete nupp

7.2 Kuidas valida: Kellaaeg

Kellaaja valimiseks vajutage ja keerake seadetenuppu vastupäeva.	Laske seadetenupul minna algsesse asendisse või tõmmake seda õrnalt tagasi.
iÄrge keerake seadetenuppu pääripäeva.

7.3 Kuidas valida: Küpsetuse lõpp

Väljalülitusaja valimiseks. Maksimaalne määratav aeg on 180 minutit.

1. Samm 2. samm

Valige küpsetusrežiim ja temperatuur. Keerake seadetenuppu vastupäeva, kuni kellaseadete aknas kuvatakse valitud väljalülitusaeg.
Kui valitud aeg kätte jõuab, kölab helisignaal ja ahi lülitub välja.
Signaali väljalülitamiseks keerake seadetenuppu vastupäeva, kuni kellaseadete aknasse ilmub:	Funktsiooni väljalülitamiseks keerake seadetenuppu vastupäeva, kuni kellaseadete aknasse ilmub:

8. TARVIKUTE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

8.1 Tarvikute sisestamine

Väike ülaosas asuv sälk suurendab turvalisust. Sälgud kujutavad endast ka libisemisvastast abinõud. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist.

libisemisvastased abinõud. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist.

Lükake rest ahjuriuli toe juhtsoontele ja jälgige, et restikumerused oleksid allpool.

Lükake rest ahjuriuli toe juhtsoontele ja jälgige, et restikumerused oleksid allpool.

Lükake ahjurest riiuliraami juhtsoonte vahele.

Lükake plaat restitugede juhikutesse ja traatrest selle kohal olevatesse juhikutesse.

Ärge teleskoopsiine ölitage.

Enne ukse sulgemist peavad teleskoopsiinid olema täielikult ahju sisse lükatud.

Enne ukse sulgemist peavad teleskoopsiinid olema täielikult ahju sisse lükatud.

1. Samm: tõmmake parem- ja vasakpoolne teleskoopsiin välja.
2. Samm: asetage traatrest teleskoopsiinidele ja lükake siinid ettevaatlikult ahju sisse.

Seadme töö ajal lülitub jahutusventilaator automaatselt sisse, et hoida seadme pinnad jahedana. Kui lülitate seadme välja, siis jätkab jahutusventilaator töötamist kuni seadme mahajahtumiseni.

9.2 Turvatermostaat

Ahju vale kasutamine või katkised osad võivad põhjustada ohtlikku ülekuumenemist. Selle ärahoidmiseks on ahjul olemas ohutustermostaat, mis katkestab toitevarustuse. Ahi lülitub uuesti automaatselt sisse, kui temperatuur on langenud.

10. VIHJEID JA NÄPUNÄITEID

Vt ohutust käsitlevaid peatükke.

10.1 Soovitused söögivalmistamiseks

Ahjus on viis tasandit.

Ahjutasandeid loetakse altpoolt üles.

Teie ahi võib küpsetada või praadida erinevalt teie eelmisest ahjust.

Kookide küpsetamine

Ärge avage ahjuust enne, kui 3/4 toiduvalmistamisajast on möödunud.

Kui kasutate korraga kaht küpsetusplaati, jätke nende vahele üks tasand tühjaks.

Kasutage väga rasvase toidu korral sügavat panni, et ahjule ei tekiks plekke, mis võivad olla püsivad.

Enne lahtilõikamist laske lihal ligikaudu 15 minutit seista, et mahlad välja ei nõrguks.

Liigse suitsu vältimiseks ahjus praadimise ajal lisage sügavale pannile veidi vett. Suitsu kondenseerumise vältimiseks lisage vett, niipea kui see on kuivanud.

Toiduvalmistamisajad

Toiduvalmistamisajad sõltuvad toidu tüübist, konsistentsist ja mahust.

Algul jälgige toiduvalmistamise ajal ahju tööd. Leidke selle seadme kasutamisel oma toiduvalmistamisnõude, retseptide ja koguste kohta parimad seadistused (kuumuse seadistus, toiduvalmistamisaeg jne).

10.2 Niiske küpsetus pöördõhuga – soovitatavad lisatarvikud

Kasutage tumedaid ja mittepeegeldava pinnaga nõusid. Need tõmbavad kuumust paremini sisse kui heledad ja peegelduvad pinnad.

Tume, mittepeegelduv 28 cm läbimõõduga

Tume, mittepeegelduv 26 cm läbimõõduga

Portsjoninõu

Keraamiline 8 cm läbimõõduga, 5 cm kõrged

Tume, mittepeegelduv 28 cm läbimõõduga

10.3 Niiske küpsetus pöördõhuga

Parimate tulemuste saamiseks järgige alltoodud tabelis olevaid soovitusi.

(°C) (min)

Magusad kuklid, 12 tükki: küpsetusplaat või rasvapann, 175 °C, 3. positsioon, 40–50 minutit.

Saiakesed, 9 tükki: küpsetusplaat või rasvapann, 180 °C, 2. positsioon, 35–45 minutit.

Pitsa, külmutatud, 0,35 kg: ahjurest, 180 °C, 2. positsioon, 45–55 minutit.

Rullbiskviit: küpsetusplaat või rasvapann, 170 °C, 2. positsioon, 30–40 minutit.

Šokolaadikook: küpsetusplaat või rasvapann, 170 °C, 2. positsioon, 45–50 minutit.

Suflee, 6 tükki: keraamilised ahjuvormid traatrestil, 190 °C, 3. positsioon, 45–55 minutit.

Biskviittaignast põhi: pirukavorm traatrestil, 180 °C, 2. positsioon, 35–45 minutit.

Victoria kook: ahjuvorm ahjurestil, 170 °C, 2. positsioon, 35–50 minutit.

Poseeritud kala, 0,3 kg: küpsetusplaat või rasvapann, 180 °C, 2. positsioon, 35–45 minutit.

Kala, terve, 0,2 kg: küpsetusplaat või rasvapann, 180 °C, 3. positsioon, 25–35 minutit.

Pošeeritud liha, 0,25 kg: küpsetusplaat või rasvapann, 180 °C, 3. positsioon, 35–45 minutit.

Šašlõkk, 0,5 kg: küpsetusplaat või rasvapann, 180 °C, 3. positsioon, 40–50 minutit.

Küpsised, 16 tükki: küpsetusplaat või rasvapann, 150 °C, 2. positsioon, 30–45 minutit.

Makroonid, 20 tükki küpsetusplaat või rasvapann 180 2 45 - 55

		(°C) (min)
Muffinid, 12 tükki küpsetusplaat või rasvapann 170 2 30 - 40
Soolased küpsetised, 16 tükki	küpsetusplaat või rasvapann 170 2 35 - 45
Muretainaküpsised, 20 tükki	küpsetusplaat või rasvapann 150 2 40 - 50
Koogikesed, 8 tükki küpsetusplaat või rasvapann 170 2 30 - 40
Köögivili, pošeeritud, 0,4 kg	küpsetusplaat või rasvapann 180 2 35 - 45
Vegan-omlett pitsaplaat traatrestil 180 3 35 - 45
Vahemerepärane köögivili, 0,7 kg	küpsetusplaat või rasvapann 180 4 35 - 45

10.4 Teave katseasutustele

Testid vastavalt standardile IEC 60350-1.

			(°C) (min)
Väikesed koogid, 20 tk küpsetusplaadil	Tavapärane küpsetamine	Küpsetusplaat	3 170 20 - 30 -
Väikesed koogid, 20 tk küpsetusplaadil	Pöördõhk Küpsetusplaat		3 150 - 160 20 - 35 -
Väikesed koogid, 20 tk küpsetusplaadil	Pöördõhk Küpsetusplaat		2 ja 4 150 - 160 20 - 35 -
Öunakook, 2 vormis ∅ 20 cm	Tavapärane küpsetamine	Traatrest 2 180 70 - 90 -
Öunakook, 2 vormis ∅ 20 cm	Pöördõhk Traatrest 2 160 70 - 90 -
Tordipõhi, 26 cm koo-givormis	Tavapärane küpsetamine	Traatrest 2 170 40 - 50 Eelsoojendage ahju				10 minutit.

Tordipõhi, 26 cm koo-givormis	Pöördõhk Traatrest 2 160 40 - 50 Eelsoojendage ahju				10 minutit.
Tordipõhi, 26 cm koo-givormis	Pöördõhk Traatrest 2 ja 4 160 40 - 60 Eelsoojendage ahju				10 minutit.
Muretaina-küpsetised	Pöördõhk Küpsetus-plaat		3 140 - 150 20 - 40 -
Muretaina-küpsetised	Pöördõhk Küpsetus-plaat		2 ja 4 140 - 150 25 - 45 -
Muretaina-küpsetised	Tavapärane küpsetamine	Küpsetus-plaat	3 140 - 150 25 - 45 -
Röstleib/-sai, 4-6 tk	Grill Traatrest 4 max 2-3 minutit			ühelt poolt; 2-3 minutit teiselt poolt	Eelsoojendage ahju 3 minutit.
Veiselihaburger, 6tk, 0,6 kg	Grill Ahjurest jarasvapann		4 max 20 - 30 Pange ahjurest neljan-		dale ahjutasandile jarasvapann kolmandale tasandile. Keerake toi-tu poole küpsetusaja möödumisel.Eelsoojendage ahju 3 minutit.

11. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

11.1 Märkused puhastamise kohta

Puhastusvahendid

Puhastage seadme esikülge mikrokiudlapi, sooja vee ning pehmetoimelise pesuvahendiga. Kontrollige ja puhastage ahjuõõnsuse raami ümber olevat tihendit.

Metallpindadel kasutage puhastusvahendi lahust.

Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit. Ärge kasutage seda katalüütilisel pinnal.

Igapäevane kasutamine

Puhastage ahi pärast igakordset kasutamist. Toidujääkide kogunemine võib kaasa tuua süttimise.

Niiskus võib kondenseeruda seadmesse või selle klaaspaneelidele. Kondenseerumise vähendamiseks laske seadmel enne küpsetamist 10 minutit töötada. Ärge jätke toitu seadmesse kauemaks seisma kui 20 minutit. Kuivatage pärast kasutamist seadme sisemus mikrokiudlapiga.

Lisatarvikud

Pärast igat kasutuskorda puhastage kõik ahju tarvikud ja laske neil kuivada. Kasutage mikrokiudlappi sooja vee ja õrna puhastusvahendiga. Ärge peske tarvikuid nõudepesumasinas.

Ärge puhastage mittenakkuva pinnaga tarvikuid abrasiivse puhastusvahendi või teravate esemetega.

11.2 Kuidas eemaldada: restitoed / katalüütilised paneelid

Ahju puhastamiseks eemaldage restitoed / katalüütilised paneelid.

1. Samm: Lülitage ahi välja ja oodake, kuni see on jahtunud.
2. Samm: Tõmmake ahjuriuli tugede esiosa külgseina küljest lahti. Hoidke restitugede tagaosa ja katalüütilist paneeli paigal. Katalüütilised paneelid ei ole ahjuseina küljes kinni. Restitugede eemaldamisel võivad need välja kukkuda.
3. Samm: Tõmmake ahjuresti toe tagaosa külgseina küljest lahti ja eemaldage.
4. Samm: Asetage ahjuresti toed tagasi vastupidises järjekorras. Teleskoopsiinidel olevad kinnitustihtvtid peavad olema suunatud ettepoole.

11.3 Kuidas kasutada: Katalüütiline puhastus

Ahjuõõnsuses asuvad katalüütilised paneelid. Katalüüsipaneelid imavad katalüüsi käigus rasva.

Katalüütilise kihi laigud või värvimuutused ei avalda mõju puhastamisele.

Enne katalüütilist puhastust

Lülitage ahi välja ja oodake, kuni see on jahtunud.

Eemaldage kõik tarvikud. Puhastage ahjupõhja ja sisemist ukseklaasi sooja vee, pehmetoimelise nõudepesuvahendi ja pehme lapiga.

Ahju puhastamine katalüütilisel meetodil

Valige ahju funktsioon ja ahju temperatuur.

Pärast puhastamist keerake ahjufunktsioonide nupp väljas-asendisse.

Kui ahi on jahtunud, puhastage sisemust niiske ja pehme lapiga.

11.4 Kuidas eemaldada ja paigaldada: uks

Ahjuuksel on kaks klaaspaneeli. Puhastamiseks saate ahjuukse ja sisemised klaaspaneelid eemaldada. Enne klaaspaneelide eemaldamist lugege tähelepanelikult läbi terve peatükk "Ukse eemaldamine ja paigaldamine".

ETTEVAATUST!

Ärge kasutage ahju ilma klaaspaneelideta.

1. Samm: Avage uks täielikult ja hoidke mõlemast uksehingest kinni.

1. Samm: Tõstke ja tõmmake sulguritest, kuni need lahti klõpsatavad.

1. Samm: Sulgege ahjuuks poole peale esimeses avatud asendis. Seejärel tõstke ja tõmmake ust, et see oma kohalt eemaldada.
2. Samm: Asetage uks pehmele ja tasasele pinnale.

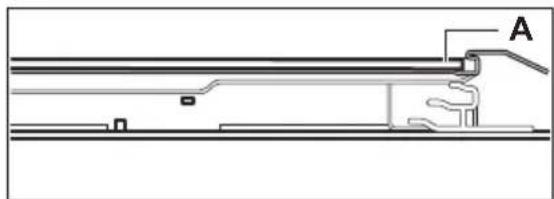

1. Samm: Vajutage ukse ülemises servas olevat ukseliistu (B) kummaltki küljelt sissepoole, et klamberkinnitus vabastada.
2. Samm: Eemaldamiseks tõmmake ukseliistu ettepoole.
3. Samm: Võtke kinni ukse klaaspaneeli ülemisest servast ja tõmmake see ettevaatlikult välja. Jälgige, et klaas libiseks hoidikutest täielikult välja.

1. Samm: Puhastage klaaspaneele seebi ja veega. Kuivatage klaaspaneele ettevaatlikult. Ärge peske klaaspaneele nõudepesumasinas.
2. Samm: Pärast puhastamist paigutage klaaspaneel ja ahjuuks tagasi oma kohale.

Kui uks on õigesti paigaldatud, kuulete sulgurite kinnitamisel klõpsatust.

Tükimustriga piirkond peab asuma ukse sisekülje suunas. Pärast paigaldamist veenduge, et klaaspaneeli raami pind ei oleks trükimustriga piirkonnas puudutades kare.

Ukseliistu õigel paigaldamisel kostab klõps.

Veenduge, et sisemised klaaspaneelid on paigaldatud oma kohale õigesti.

Lamp võib olla kuum.

Lülitage ahi välja. Oodake, kuni ahi on jahtunud.

Eemaldage ahi vooluvõrgust. Pange ahju põhjale riie.

Tagumine lamp

1. Samm: klaaskatte eemaldamiseks keerake seda.
2. Samm: puhastage klaaskate.
3. Samm: asendage lambipirn sobiva 300 °C taluva kuumakindla pirniga.
4. Samm: paigaldage klaaskate.

12. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

12.1 Mida teha, kui...

Tabelis loetlemata variantide puhul pöörduge volitatud teeninduskeskuse poole.

Probleem: kontrollige, kas:

Ahi ei kuumene. Kaitse on vallandunud.

Probleem: kontrollige, kas:

Uksetihend on katki. Ärge kasutage ahju. Võt-ke ühendust volitatud teeninduskeskusega.
Küpsetamise lõpp – pole valitud.	Seadke: Küpsetamise lõpp. Vt „Kella funktsioonid“.
Lamp ei tööta. Lamp on läbi põlenud.

12.2 Hooldusandmed

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega.

Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate seadme sisepinna esiraamilt. Ärge andmesilti seadme sisemusest eemaldage.

Soovitame kirjutada andmed siia:

Mudel (MOD.)

......

Tootenumber (PNC)

......

Seerianumber (S.N.)

......

13. ENERGIATÕHUSUS

13.1 Tooteinfo ja toote infoleht

Energiatarve standardse koormusega, tavarežiim 0.95 kWh/tsükkel
Energiatarve standardse koormusega, ventilaatoriga režiim 0.81 kWh/tsükkel
Kambrite arv 1
Soojusallikas Elekter
Helitugevus 72 l
Ahju tüüp Integreeritud ahi
Mass	EOA5220AOR 30.2 kg
	EOA5220AOV 30.2 kg

IEC/EN 60350-1 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 1. osa: Pliidid, ahjud, auruahjud ja grillid – Efektiivsuse mõõtmise meetodid.

13.2 Energia kokkuhoid

Seadmel on omadused, mis aitavad säästa energiat igapäevasel toiduvalmistamisel.

Veenduge, et seadme töötamise ajal on seadme uks korralikult kinni. Ärge küpsetamise ajal seadme ust liiga tihti avage. Jälgige, et uksetihend oleks puhas ja korralikult omal kohal.

Energia kokkuhoiu tagamiseks kasutage metallnõusid.

Kui võimalik, ärge eelkuumutage seadet enne küpsetamist.

Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega.

Küpsetamine pöördõhuga

Võimalusel kasutage energia kokkuhoiuks pöördõhuga küpsetusrežiime.

Jääkkuumus

Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3–10 minutit enne küpsetusaja lõppu seadme temperatuuri. Seadme sees oleva jääkkuumuse abil küpsemine jätkub.

Muude toitude soojendamiseks kasutage jääkkuumust.

Toidu soojashoidmine

Jääkkuumuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik temperatuur.

Niiske küpsetus pöördõhuga

Funktsioon, mis säästab küpsetamise ajal energiat.

14. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
