MANUAL DE UTILIZARE ASP 4 N ATIKA

Este interzisā punerea in functiune a masinii inaintea citirii acestor instruciuni de folosire, a respectarii tuturor indicatiilor si a montarii aparatului conform descricriii.

Păstrați instrucțiunile pentru UTILIZARI viitoare.

Cuprins

Volumul de livre 89

Simboluri aparat / Instruetiuni de folosire	89
Utilizarea conform domeniului de aplicatie specificat	89
Alte riscuri 90
Munca în siguranta 90
Descrierea aparatului 91
Amplasarea 91
Punerea în functiune	91
Lucrul cu mașina de despicat lemne	92
Intreținerea și ingrijërea	93
Piese de schimb 94/119
Defecțiuni posibile 95
Date tehnice 95
Garantia 95
Declarataie de conformitate UE 118

Volumul de livre

Verificati dupa despachetare, daca continutul cartonului

este complet
sida cãn u a fost deteriorarat in timpu transportului

Transmiteti reclamatijile imediat commerciantului, furnizorului respectiv producatorului. Reclamatijile ulterioare nu se iau in considerare.

1 corpul aparatului

1 instructiune de folosire

Simbolurile aparatului

Inaintea puneriin functiune, cititi si respectati instructiunile de folosire si cele de siguranta.

In timpul lucrului, puratai incaltaminte de protectie pentru a proteja piciorul de bustenii care cad.

In timpul lucrului, puratai manusi de protectie pentru a va proteja mainile impotrivasa schijeler si spanului.

In timpul lucrului, purata viziera de protectie pentru a va proteja faţa impotrivara schijeler si al spanului.

Este interzisă indepartarea sau modificare disposizitivelor de protectie si siguranta.

Stationarea in raza de actiene a masinii este permisă exclusiv operatorului. Tineti personale neimplicate, darși animalele in afara zonei de pericol (distanta minimă 5 m). Pericol de tăiereși strivire; nu atingeti niciodata zonele periculoase cand se misca pana de despicare.

Atentie! Elemente ale masinii in miscare!
Atentie intotdeauna la miscarea
impingatorului de bustean.

Atentie! NU indepartati niciodata cu mana un bustean blocat in pana de despicare.

Atentie! Inaintea inceperii lucrarilor de reparatie, intretinere si curatire, trebuie oprit motorul si scos stecarul din przya.

Stop!

Respectati instruţiunile de folosire.

Desfaceti surubul de aerisire!

→A

pageina 92

Aparatele electrice nu se aruncă cu resturile menajere.
Aparatele, accesoriile si ambalajul se revalorifică intrun mod care protejează mediu inconjurator.

Conform Directivei Europene 2002/96/UE referitoare la aparatele electronice si electrotehnice vechi, aparatele electrice care nu mai pot fi utilizes trebuie colectate separat si reciclate in mod ecologic.

Simbolurile din instructiunile de folosire

Pericol iminent sau situatie periculoasa. Nerespectarea acestor indicati poate cauza accidentari sau daune materiale.

Utilizarea conform domeniului de aplicatie specificat

• Utilizarea masinii de despicat lemne de foc este permisa exclusiv pentru despicarea lemnelor.
• Maşina de despicat lemne de foc este destinata exclusivutilizāriin gospodáriile sipentru hobby.
• Doar lemnul tāiat drept se pretează pentru masina de despicat lemne de foc.

• Bucătile de metal (cuie, etc.) trebuie neaparat indepartate din materialul ce urmează să fie despicat.

• Orice alt mod de utiliser este considerat a nu fi in conformitate cu domeniul de aplicatie specificat. Producatorul nu raspunde de pagubele rezultate astfel - riscul si-l asumă in exclusivitate utilizatorul.

Altereiscuri

In ciuda utilizari corecte si a respectarii tuturor masurilor de protectie in vigoare, mai apar alte riscuri datorita constructiei conform scopului de folosire.

Aceste riscuri pot fi diminuate dacă se respectă „Mâsurile de siguranta“, „Utilizarea conformă domeniului de aplicatie specificat destinatiei" si instruciunile de folosire in totalitate.

Atentia si precautia diminuează riscul accidentarii personelor si riscul pagubelor materiale.

• Māsurile de siguranta ignorate sau trecute cu vederea pot duce la rānirea utiliserului sau la dāunarea propietàti.
• Periclitre datorata curentului electric in cazul utilizarii unor racorduri electrice necorespunzatoare.
• Atingerea unor parti sub tensiune lapiese electrice descise.
• Pericol de incendiu Şi alunecare datorat lichidului hidrauliscurs.

Cu toate másurile de precautie luate mai pot rámâne niste riscuri, greu definibile.

Munca insiguranta

Prin urmare, inainteaa puneriin functiune a utilajului, cititi si respectati indicatiile umatoare si masurile de prevenire a accidentelor ale assocatiei dumneavoastras profesionale si indicatiile de siguranta, valabile in tara dumneavoastra, pentru a va feri pe dumneavoastra si pe altei de'accidente.

Transmiteti masurile de siguranţututuror personelar, care lucreazcu aceastamasin.
Păstrati acesto instruţiuni de siguranta.

• Familiarizati-va cu acestutilaj inaintea puneri lui in functiune,cu ajutorul instructiunilor de folosire.
• Nuutilizati aparatul pentru alte domenii de aplicatie,pentru care nu a fost conceput (Veziutilizarea conform domeniului de aplicatie specificat si „Modul del lucru cu masina de despicat lemne pentru foc").
• Asigurati-vă stabilitateași mentineti-vă tot timpul echilibrul.
• Asezati-vä in poziţia de lucru, aflata in spatele impingătorului in zona manerului de comanda. Nu stati niciodata in sfera de actiune a penei de despicat.
• Nu stati niciodata in picioare pe masina.

• Lucrati cu precautie. Fiti atent, la ce faceti. Lucrati rational. Nu folosi aparatul, cand sunteti obosit sau sub influenta drogurilor, a alcoholului sau a medicamentelor. Un moment de neatentie in timul folosirii aparatului poate conduc la'accidente serioase.
  In timpul lucrului purati

• ochelari sau masca de protectie

• mânusşi de lucru
  eventual protectie a auzului

• incaltaminte de siguranta cu protectie din otel

• Purtati imbracaminte de lucru potrivita:

• nu puratai haine largi sai bijuterii (pot fi prinse de parrile mobile ale masinii)

• In perimetrudelucru almasinii,persoana care o deserveste poartaraspunderea fata de alte persone.

• Copiilor tinerilor sub 18 ani le este interzisã folosirea masinii.
• Păstrati copii la distanță de utilaj.
• Nuutilizati niciodata aparatul acolo,unde se afla personane neparticipante in apropiere.
• Păstrați ordinea la locul dvs. de muncă! Dezordinea poate causza accidente.
• Nu lasati niciodata aparatul nesupravegheat.
• Nu suprasolicitate aparatul! Lucrati mai bine si mai sigur in intervalul de putere indicat.
• Folosiţi utilajul doar cu disposizitivele de protectie complet si corect fixate si nu modificati nimic la masina, ce ar putea diminua siguranta.
• Este interzisă modificarea aparatului sau unor pârț ale acestuia.
• Nu lasati niciodata conectat aparatul cánd este culcat pe o parte. Aparatul a fost dezvoltat exclusiv pentru operarea in positie verticală.
• Nu stropiti aparatul cu apă. (sursa de pericol curentul electric).
• Nu lasati masina in ploai si nu lucrati in timpul ploi.
  Depozitati-o doar intr-un loc uscat si nu la indemana copiilor.
• Opriti masina si scoatei stecarul din priza in timul:

lucrarilor de reparatie
lucrilar de intretinere si curatire
lucrarilor de reparatie a avarior
verificari legaturil de alimentare cu energia electrica, dacnun sunt cumva incurcate sau deteriorate
- transportului

• in timpul pārsirii utilajului (si la intreruperi de scurtà durata)

• Verificati, dacă masina nu prezintă cumva eventuale deteriorar:

• Inaintea utilizarii in continuare a aparatului, trebuie verificata cu grijă functionarea ireproşabilași conformă domeniului de aplicatie specificat a dispositivelor de protectie.

• Verificazioni dacà partile mobile funzioni eireprosabilit, dacà nu sunt blocate sau dacà nu existà componente deteriorate. Verificazioni, dacà piesele sunt deteriorate sau defecte. Toate piesele trebuie montale corect si trebuie sā indeplineasca alla tate conditiile pertro o funzionare ireprosabilita.
  Dispositiviele de proteite defecte si alte parti deteriorate trebuie reparate sau inlocuite in mod competent de catre un atelier specializat autorizat, daca nu este prevazut altceva in instructiunile de folosire.
• Autocolantele de siguranta deteriorate sau ilizibile trebuie inlocuite.

Siguranta electrica

• Conducteile de legatura se fixeazā conform IEC 60245 (H 07 RN-F) cu un diamétru al conductorului de minimum
• 1,5mm^2 la o lungime a cablului pana la 10 m
• Nu utiliziathi niciodata cabluri de alimentare cu o lungime de peste 10m . Cablurile de alimentare mai mari cauzează caderi de tensiune. Motorul nu-si mai atinge randamentul maxim, funzioniarea masinii este redusa.

• La fixarea conductei de legatura, asigurati-va ca aceasta nu este turtita, indoitata si ca racordul cu stecar nu se umezeiste.

• Nu folositi cablul in scopuri care nu corespunde domeniului de aplicatie. Feriti cablul de caldură, de ulei si muchii ascutite. Nu folositi cablul pentru a trage stecarul din priză.

• Verificazioni cu regolaritate caburile prelungitoare si inlocui-ti-le, daça sunt deteriorate.
• Nu folositi conducts de legatură defecte.
• Folositi in aer liber doar cabluri de prelungire autorizate si deci marcate corespunzator.
• Nu folositi legaturi electrice provizori.
• Niciodata sá nu se suntze sau sá se scoata din functiune instalatiile de protectie.
  Conectarea electrica, respectiv reparati ale parrilore electrice ale aparatului trebuie efectuate de catre un specialist electrician concessionat sau de catre unul din atelierele noastre de servicii pentru clienti. Regulamentele locale privind mai ales masurile de protectie trebuie respectate.
  Reparatiile altero parti ale aparatului trebuie efectuate de catre producator Sau unul din atelierele noastre de servicii pentru clienti.
  Folosi doar piese originale. Folosirea alltor piese de schimb poate duce la accidentarea utilizatorului. Producatorul nu raspunde de daunele astfel provocate.

Descrierea aparatului

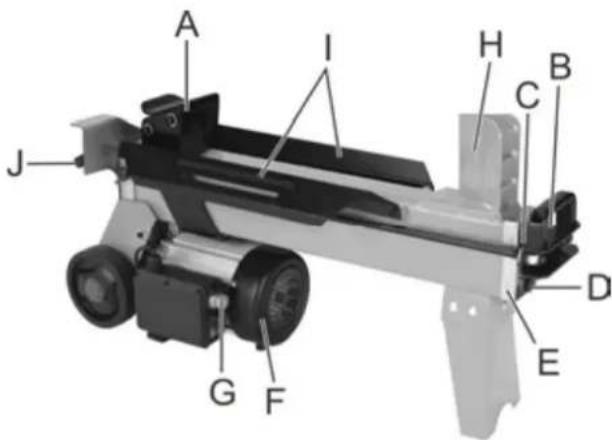

Imag.1 ASP4N

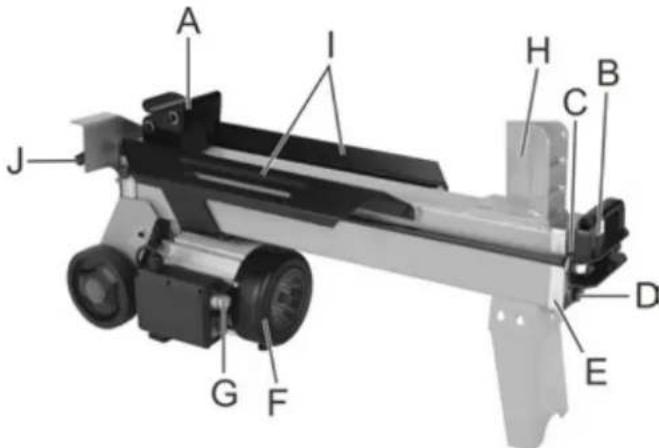

Imag.2 ASP5N

A | Impingator buştean F Electromotorul
B | Šurubul de aérisire G Taste de comanda
C | Tija pistonului H Pană de despicast
D | Tija de măsurat nivalul I Table de ghidare a buşteanului
E | Capac cilindru J Mân er de operare

Amplasarea

Pentru a ocupa o pozitie de lucru comoda, asezati masina de despicat lemne de foc pe o suprafata de lucru cu o inaltime de 60 - 75 cm.

Blocati roile cu pene de fixare pentru a preveni deplasarea in timpul functionarii.

Avei grija ca zone de lucru sa indeplineasca urmatoarele conditi:

stabilà alunecare
- plana
- fara pericol de impiedicare
luminozitate suficienta

Nu operati masina in apropierea gazelor, canalelor de benzina sau a alterr materiale combustibile.

Punerea in functiune

• Asigurati-va, cã aparatul este montat conform indicatori.

• Verificati inainte de ficare'utilizar:

• dacă conducțele de legătura nu au defecte (fisuri, tăieturi etc.)

nuutilizati cabluri defecte

• dacá aparatul a suferit eventuale stricaciuni (vezi. Lucrãi in siguranta)
• dacà toate legāturile cu surub sunt bine stranse
• dacă systemd hidraul prezintă scurgeri

① Racordarea la retea

• Comparati tensiunea indicata pe placac de constructie cu tensiunea retelei si conectati aparatul la priza potrivita si prevazutara regulamentar.
  Utilizati cablu prelimungitor cu diametru sufficient.
• Nu folositi conducte de legatură defecte.
• Conectati aparatul printr-un comutator de protectie Fi (comutator de protectie impotrivacaurentilor vagabonzi) 30mA .

① Asigurarea: 10 A

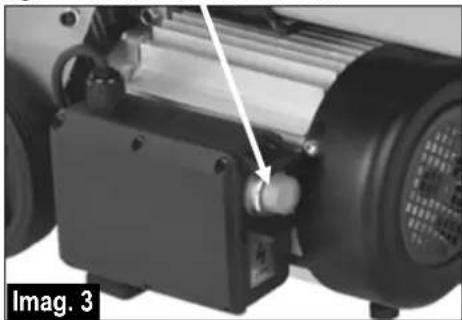

Taste de commande

Conectarea

Apasati tasta verde de comanda. Motorul merge

cát timp CAT tinei apasata tasta de comanda verde.

Oprirea

Nu utilizati un aparat a cârei tastă de comanda nu functionează corect. Reparati tau inlocuiţi neintárziat tastele de comanda defe cate.

Sistemul hidraulic

• Nu operati niciodata masina in cazul unei periclitari datorate lichidului hidraulic.
• Asigurat-vá cã masina sì spatjul de lucru nu sunt pătate cuulei.

Pericol de alunecare si de incendiu!

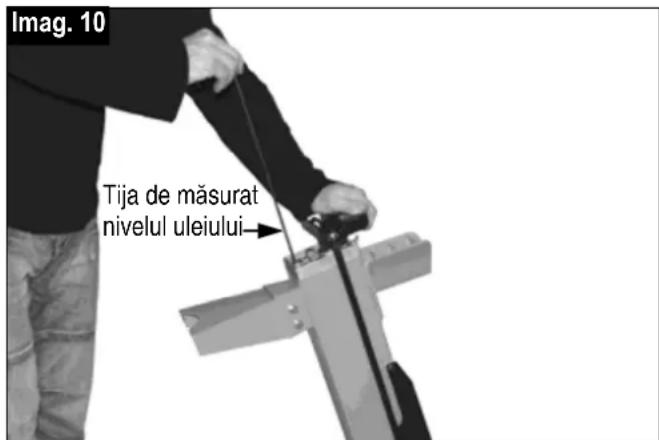

• Verificati regulat dacă este suficient ulei hidraulic in rezervor (vezi, Intretinerea si ingrijirea")

Cuprins: 2,5 litri ASP 4 N

3,0 litri ASP 5 N

Lucrul cu maşina de despicat lemne

INDICATII DE SIGURANTA suplimentare

• Operarea masinii de despicat lemne de foc este permisa unei singure persone.
• Utilizarea masinii este permisa exclusiv personelor peste 18 ani care au citi si inteles instructiunile de'utilizar.
• Purtati echipamentele dvs. de protectie (masca de protectie, manusi, incaltamnte de siguranta) pentru a va proteja impotriviva posibilelor accidentari.
• Nu despiciati niciodata buşteni care contin cuie, sârmă sau alto obiecte.
• Lemnul deja despicat si spanurile creează un spatiu de lucru periculos. Altfel există pericolul impiedicarii, alunecarii sauc caederii. Păstrati intotdeauna ordinea in zona de lucru.
• Nu asezati niciodata mainile pe piesele mobile ale masinii. Păstrati distanta de siguranta fata de bustean, impingator si pana de despicare pentru a va proteja mainile de accidentare.
• Despiciati doar lemnele care corespund lungimii max. de prelimucare.

Cepot despica?

Dimensiunea buştenilor de despicat

ASP 4 N ASP 5 N
Lungimea lemnului:	max. 370 mm	max. 520 mm
Diametrul lemnului:	50 – 250 mm

Diametrul lemnului este o valoare orientativă recomandata deoarece:

• lemnul subtiere poate fi greu de despicat dacà are gauri de nod sau fibrele sunt prea dure.

Nu despiciati busteni verzi. Bustenii uscati si depositatei se despica mult mai uor si nu cauzează atat de des gripea ca lemnul verde (ud).

Lemnele dure au tendinta de a se sparge: lucrati cu cea maie atentie!

Deservirea

Indicati speciale privind despicarea:

Pregatiri:

Preparati lemnul de despicat la dimensiunile maxime de prelimucare (370 / 520 mm lungime, 50 - 250mm) si avei grijia, ca lemnul sa fie taiat drept.

Asezati lemnul pe despicatorul de lemne astfel incat sa nu constituiue un pericol pentru dumneavoastr (pericol de impiedicare).

Aerisirea

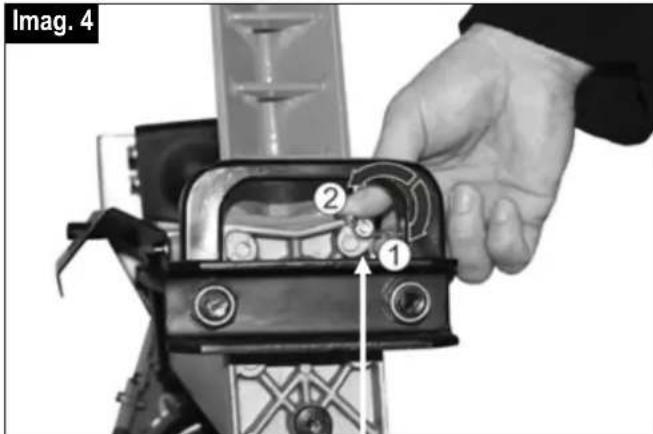

Desfaceti surubul de aerisire cu 3-4 rotatii - imag. 4.

Strangeti din nou surubul dupa ce ati terminat cu despicarea lemnelor.

Surubul de aerisire

1 strangeti
2 desfaceti

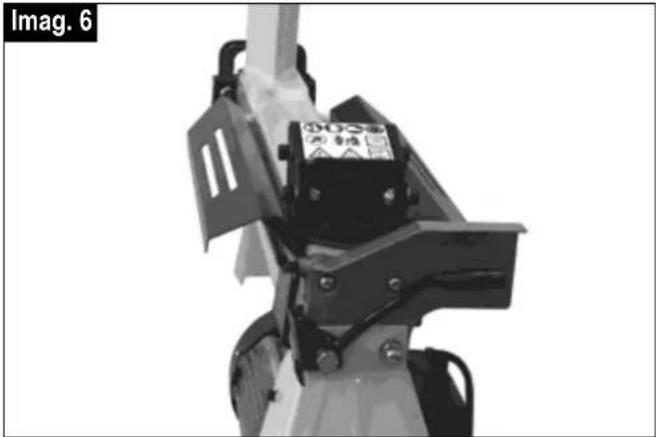

Deservirea cu doua maini

1. Apasati tasta de comanda de la electromotor - imag. 1. Asteptati cateva secunde, pentru ca motorul sa atinga numarul de rotatii final si sa se formeze presiune in pompa hidraulica.

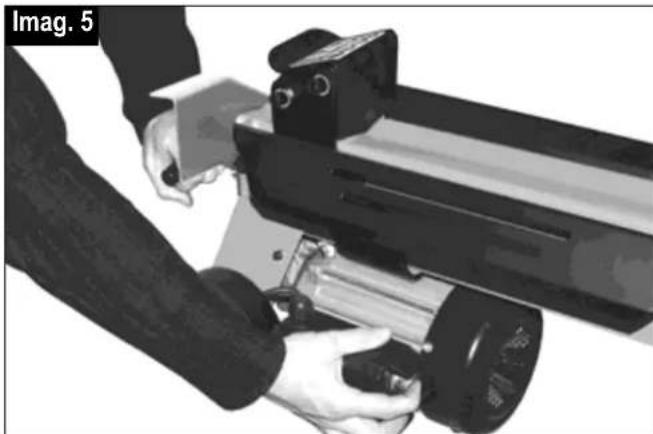

2. Apasati concomitant manerul de deservire in jos - imag. 5. Impingatorul busteanului apasa contra penei de despicare. Buusteanul este despicat.

1. Eliberati帽子用 si tasta de comanda, impingatorul buşteanului se intoarce in poziţia initială - imag. 6.

- Despicarea lemnului:

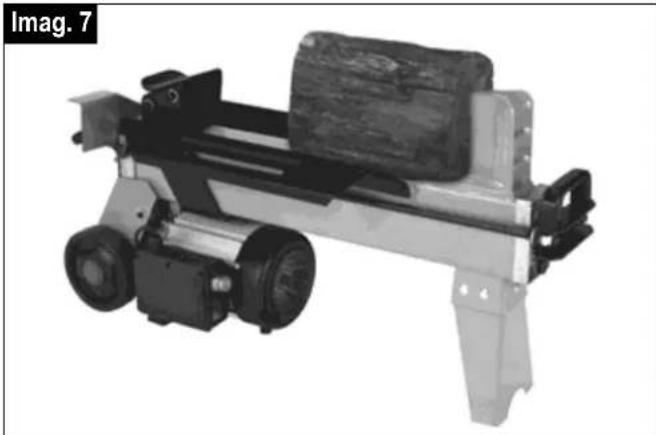

Asezati buştenii intotdeauna pe directia fibrelor lemnului Şi oriental pe cadrul principal al despicătorului. Busteanul trebuie să fie inconjurat de tablele de ghidare a buşteanului (2) - imag. 7.

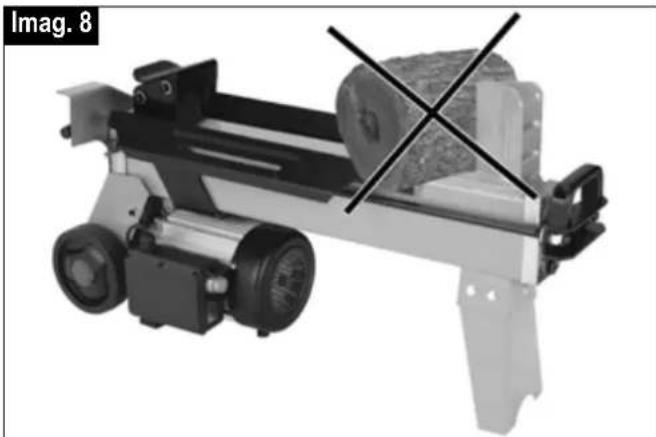

Nu asezati niciodata busteanul oblic sau transversal pe cadrul principal - imag. 8.

Aveti grijā intotdeauna ca pana de despicare sī impingātoralūbusteanului sā poṭa cuprinde vertical capetele busteanului.
Nu despicati niciodata doi busteni intr-o etapä de lucru.
Nu adaugati si nu inlocui niciodata lemnul in timpul procesului de lucru.

Nu fortati niciodata despicarea unui bustean prin mentinerea impingerii timp de mai multe secunde. Acest lucru poate cauza deteriorarea masinii.

Positionati busteanul din nou pe cadrul principal si repetati procesul de despicare Sau dati busteanul la o parte.

Cum se eliberează un buştean blocat?

1. Eliberati manerul si tasta de comanda pentru ca impingatorul buşteanului să se poata intoarce in positia initială.
2. Asezati o panà de lemn sub buştean, deplasati in exterior impingatorul buşteanului ca acesta sa apese pana sub buşteanul blocat.
3. Daca nu se deblochează buşteanul, repetei procesul cu pane tot mai mari.

La eliberare, nu loviti buşteanul blocat cu ciocanul si nu tineti mainile sub el.

Nu rugati o a doua persona sa va ajute.

Nu incercati sà scoatei busteanul prin lovirea lui cu o unealtä.
Acest lucru poate duce la avarierea aparatului.

Sfarsitul lucrului:

Aveji grija ca impingatorul buşteanului să se intoarcă in positia initială.
Scoateti apoi stecherul de la retea.
Strangeti din nou surubul de aeresire - imag. 4.
Respectati instructiunile de intretinere si ingrijire.

Intretnerea si ingrijirea

Inaintea fiecarei lucrari de intretinere sau curatare:

-opriti aparatul
-scoatei din priză stecarul

Puratai manusi de protectie pentru a evita accidentarea mainilor.

Pentru a pastra capacitatea de fonctionare a masinii de despicat lemne, respectati urmatoarele.

Curatati bine masina dupa ficare utilizezare.
- Indepartati rezidururile de rasini.
- Lubrifati pistonul in mod regulat cu un ulei ecologic pulverizat.
- Verificati nivelului uleiului, respectiv schimbati uleiul

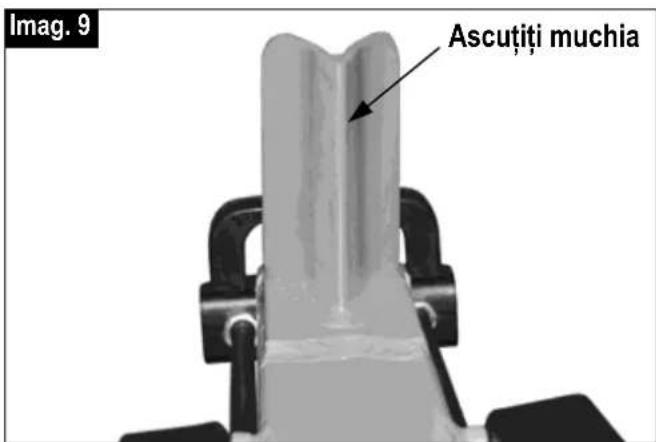

Ascutirea penei de despicare

Dupao periodada mai lunga de operare sau in cazul randamentului despicare redus, ascuutigi pana de despicare cu o pila (indepartatu bavura) - imag. 9.

Cum verific nivelul uleiului?

1. Impingatorul busteanului trebuie sa fie in positia initiala.

2. Răsturnăți masina de despicat lemne astfel incât orificiul de umplere să indices in sus - imag. 10.

Pentru ridicarea si prinderea masinii de despicat lemne, este necessities o a doua persona.

1. Deşurubati tija de masurare a uleiului - imag. 10.
   In timpul extragerii, atentie gamitura de etansare pentru ulei.
2. Curata tija de masurare a uleiului si gamitura de etansare pentru ulei.
3. Introduciţi tija de masurare inapoi in orificiu până la opritor.
4. Scoatei din nou tja de masurare a uleiului.

Dacă nivalul uleiului este intre cele două marcaje, in rezervor este suficient ulei.

Dacă nivalul uleiului este sub marcajul inferior, trebuie completat ulei cu ajutorul unei palmii curate.

1. Verificati garnitură de etanșare pentru ulei. Aceasta trebuie schimbata dacă este deteriorata.

1. Insrubati napoi tja de masurare a uleiului. Atentie! Pentru a evita defectiunile garniturii de ulei si ale filetului capacului cilindrului, nu strangeti prea sare sunubul.

Cand schimb uleiul?

Schimbarea uleiului:

1. Impingatorul busteanului trebuie sa fie in poziia initiala.
2. Asezati sub masina de despicat lemne un recipient in care sa incapă minimum 4 litri de uei.
3. Desurubati tja de maturare a nivelului uleiului. In timpul extragerii, atentie garnitura de etansare pentru ulei.
4. Răsturnaşi apoi masina pentru a goli uleiul in recipient.
5. Răsturnaţi apoi mașina de despicat lemne astfel incât orificiul de umplere să indice in sus - imag. 10.

Pentru ridicarea si prinderea masinii de despicat lemne, este necessities o a doua persona.

1. Introduci te ulei hidraic (2,5 / 3,0 litri) nou cu ajutorul unei palnii curate.

2. Curata t i j a m s u rare a uleilui s garnitura de etansare penetrate ulei.

3. Verificati garnitură de etansare pentru ulei. Aceasta trebuie schimbata dacă este deteriorata.
4. Verificati la intervale regulate nivelul uleiului.
5. Insrubati napoi tija de masurare a uleiului.
   Atentie! Pentru a evita defeciunile garniturii de ulei si ale filetului capacului cilindrului, nu strangeti prea tare surubul.

Dispensati in mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zona). Este interzisă scurgerea uleiului vechi in pamant tau amestecarea acestuia cu deseurile.

Ulei hidraulic

Pentru masina de despicat lemne va recomandam urmatoarele uleiuri hidraulice:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 nr. comanda 400142 (1 litru)
Mobil DTE 11
sauechivalent

Nuutilizatialte sortimento deulei.Usezaltortorsortimedeulei influenteazafunctionareamasinii de despicatlemne.

Piese deschimb

Piesele de schimb le gasiti in desen.

Comandarea pieselor de schimb:

Sursa de aprovisionare este producatorul
- informatielle necessities la transmiterea comenzii:

• nr. piesei de schimb
  numarul depiese dorite
• aparat
• denumirea modelului

Exemplu: 360348, 1, masină de despicat lemne de foc, ASP 4 N

Defectiuni posibile

Problema	Cauza posibilă	Remedierea
Nu se execută despicarea buşteanului (prea putină putere de despicare)	→ Bușteanul nu este posizionat corect → Bușteanul depășește dimensiunile admise sau lemnul este prea dur pentru capacitatea mașinii → Pana de despicare nu despică → Scurgere de ulei → Presiunea hidrulică prea scăzută → Cablu de alimentare greșit (mai lung de 10 m sau dimetrul prea mic)	→ repositionoțu bușteanul → tăiți bușteanul la dimensiunile admise → ascutiți pana de despicare, verificăți dacă nu cumva prezintă Bavură sau crestăture → Așezați o bucata de carton sub despicățorul delemne pentru a găsi scurgerea. Pentru remedierea problemei, că rugăm să adresați producățorului → Verificăți nivalul uleiului; la nevoie completăți ulei. Problema nu se poate remedia, adresați-vă producățorului. → utilizăți cabul de alimentare corespunțător
Impingățorul bușteanului se deplasează oscilant socu cu vibrații puternice	→ Aer pe circuit	→ Desfacentițu surubul de aerisire → Verificăți nivalul uleiului; la nevoie completăți ulei. Problema nu se poate remedia, adresați-vă producățorului.
Impingățorul bușteanului nu se deplasează	→ Pompehăhidrulică defectă	→ Pentru remedierea problemei, că rugăm să vă adresați producățorului
Motorul nu pornțe	→ Lipsește alimentarea (cadre de tensiune) → cablul de connectare defect → Motor Sau comutator defect	→ Verificăți siguranta (10 A) → Schimbați respectiv verificăți cablul (specialist electrician) → Pentru indepărtarea problemei adresați-vă producățorului tau unei firme numite de acosta (vezi indexul serviciilor pentruclienti)
Scurgere de ulei la tija de măsurare a nivalului uleiului	→ Garnitura de ulei de la tija de măsurare a nivalului uleiului nu este etanță	→ Schimbați garnitura de ulei

Date tehnice
Garantia

Model / Tip ASP 4 N ASP 5 N
An de construcţie	vezi ultimate pagination
Forța de despicare	40 kN (5 t)	50 kN (5 t)
Presiunea systemului 16 MPa	20 MPa
Lungimea lemnului	max. 370 mm	max. 520 mm
Diametrul lemnului	50 - 250 mm
Cursa de despicare	max. 290 mm	max. 370 mm
Ulei hidraulic (max.)	2,5 litri	3,0 litri
Puterea motorului	P1 = 1500 W (S1)
Racord	230 V ~ 50 Hz
Dimensiuni incl. suport	lungime 765 x lățime 260 x înăltime 460 mm	lungime 925 x lățime 260 x înăltime 460 mm
Greutatea	38 kg	43 kg

Atentie la declaratia de garantie anexata.

Ro Au fost aplicate urmatoarele norme armonizate:

s Folfjande passande normer har anvants:
