BRUGSANVISNING ASP 4 N ATIKA

Original brugsanvisning - Sikkerhedshenvisninger - Reservdeler

Anvend ikke apparatet, for De har[Iest brugsanvisingen, iagtaget de angivne henvisninger og monteret apparatet som beskrevet.

Leveringsomfang	39
Symboler på apparatet / i brugsanvisning 39
Formålsbestemt anvendelse 39
Uberegnelige risici 39
Sikkert arbejde 40
Beskrivelse af apparatet 41
Opstilling	41
Igangsætning	41
Arbejde med brændekloveren 42
Vedligeholdelse og pleje 43
Reservdeler 44/119
Mulige fejl 45
Tekniske data 45
Garanti	45
Overensstemmelseserklæring	117

Leveringsomfang

Efter udpakning skal kartonens indhold kontrolleres med hensyn til

fuldstændighed

evt.transportskader

Reklamationer skal omgaende meddeles forhandleren, leverandaren aller producenten. Senere reklamationer anerkendes ikke.

1 apparateenhed
1brugsanvisning

1 garantierklaeing

Symboler på apparatet

Før igangsætningen skal
brugsanvisningen og
sikkerhedsforskrifterne læses igennem og
overholds.
Bær sikkerhedssko under arbejdet for at beskytte fddderne mod faldende brændestykker.

Bær beskyttelseshandsker under arbejdet for at beskytte hænderne mod span og splinter.

Baer beskyttelsesbriller ellersansigtsskaerm under arbejdet for at beskytte ojnene mod span og splinter.

Det er forbudt at fjerne aller aendre beskyttelses- og sikkerhedsanordninger.

Kun brugeren ma opholde sig i maskinens arbejdsomrade. Uvedkommende personer samt hus- og nyttedyr skal holdes borte fra farezonen (minimumsafstand 5 m).

Fjern aldrig manuelt en stamme, som sidder fast i kilen.

Bemark!

För reparations-, vedligeholdelses- og rengoringsarbejde skal motoren afbrydes og netstikket trækkes ud.

Stop!

Folg brugsanvisningen.

Lösning af udluftningsskruen

Udluftning

side 42

Symboler i brugsanvisning

Truende fare aller farlig situation. Ignorering af disse henvisninger kan medfrole kvastelser aller materielle skader.

Vigtige henvisninger til saglig korrekt handtering. Ignorering af disse henvisninger kan medfore forstyrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nojagtigt, hvad De skal gore.

Elektriske apparater horer icke i husholdningsaffaldet Tilfor apparater, tilbehor og emballage et miljovenlig genbrug.

I henhold til EU-directivet 2002/96/EF om brugt elektronisk materiel skal brugte elektroniske apparater, der/DDke lengere kan bruges, indsamles separat til miljorrigit genbrug.

Formalsbestemt anvendelse

Brændekloveren ma kun anvendes til klovnig af trea.
- Brændekøveren er kun beregnet og egnet til privatbrug til hus og hobby.
Kun lige afskaret traeegner sig til braendekloveren.
Metaldele (səm, trəd osv.) skal under alle omstændigheder fjernes fra treaet, som skal kloves.

• Ethvert derudover gäende brug gælder som ukorrekt anvendelse. For heraf resulterende skader overtager producenten intet ansvar - risikoen overtages ene og alene af brugeren.

Uberegnelige risici

Også ved formålsbestemt anvendelse kan der endnu besta uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelse på grund af konstruktionen til anvendelseseformålet.

Uberegnelige risici kan minimeres, nár bade "Sikkerhedshenvisninger" og "Formalsbestemt anvendelse smt driftsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Ignorering eller tilssidesaettelse af sikkerhedsforanstaltninger kan resultere i tilskadekomst af bruger erler beskadigelse af materielle ting.
• Fare på grund af strom ved anvendelse af ukorrekte ehtilslutningskabler.
• Beröring af spændingsførende dele ved Åbnede elektriske komponenter.
  Brand og glidefare pga. udlobende hydraulikvæsker.

Derudover kan der på trods af alle trufne forholdsregler bestä ikke tydelige uberegnelige risici.

Sikkert arbejde

Læs og iagtag for igangsætning af dette produit følgende henvisninger og Deres fagsammenslutnings forskritter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelse i det pagelnde land for at beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedshenvisingerne videre til alle personer, der arbejder med apparatet.
Opbevar disse sikkerhedshenvisninger pa et sikkert sted.

Gor Dem kendt med apparatet for brug ved hjaelp af drugsanvisingen.
- Anvend apparatet ikke til formal, som det ikke er beregnet til (se "Formalsbestem anvendelse" og "Arbejde med brændekloveren").
Sorg for en stabil krosstilling og hold hele tiden balancen.
- Indtag en arbejdsstilling, som er bag skubberen i betjeningshandtagenes omrade. Stå aldrig i kløvekilens område.
Stä aldrig pa maskinen.
Vær forsigtig. Vær opmærksom pa arbejdet. Pabegynd arbejdet varsom. Anvend maskinen ikke:

nár du er traet.
under pavirkning af narkotika, alkohol aller laegemidler, som kan have indflydelse pa din dommekraft.

Baer underarbeitdet

-beskyttelsesbrillerller ansigtsskaerm
- arbejdshandsker
-evt.horevearn
- sikkerhedssko med stalkapper

• Anvend egnet arbejdstoj:
• intet lodsiddende toj aller smykker (de kan gribes af bevagelige dele)
• Brugeren er ansvarlig over for tredjemaend i apparatets arbejdsomrade.
• Børn og unve under 18 ár má seks betjene maskinen.
• Börn má不同程度 me i nærheden af apparatet.
• Anvend aldrig apparatet, mens uimplicerede personer er i nærheden.
• Apparat ma aldrig vare.uden opsyn.
• Hold arbejdsområdet i orden! Uorden kan resultere i ulykker.
• Overbelastmente apparatet! De arbejder bedre og mere sikkert i det angivne effektomrade.
• Apparatet mä kun anvendes med komplette og korrekt anbragte sikkerhedsindretninger og der mä ikkeændres noget på apparatet, som kan pärke sikkerheden.
• Apparatets værktøj eller delæ ma ikkeændres.
  Spul ikke apparatet med vand (farekilde elektrisk strom).
• Apparatet må不同程度 i regn og der må不同程度 arbejdes i regnvejr.
  Opbevar det kun pa et tort sted uden for boRs rækkevidde.

• Sluk for apparatet og træk netstikket ud af stikkontakten ved:

• Reparationsarbejde
  Vedligeholdelses- og rengøringsarbejde
  Afhjaelpning af fejl

• Transport

Nár apparatet forlades (ogsá ved kortvarige afbrydelser)

• Kontrol af apparatet for eventuelle beskadigelser:

• Før yderligere brug af apparatet skal sikkerhedsindretningerne omhyggeligt kontrolleres med hensyn til deres upåklagelige og tiltænkte Funktion.

• Kontroller, om dele er beskadigede aller defekte. Samtige dele skal vare rigtigt monterede og alle betingelser vaere opfyldt for at sikre upaklagelig drift.
• Beskadigede sikkerhedsindretninger og dele skal repareres aller udskiftes fagligt korrekt af et autoriseret værksted savidt ikke angivet på,anden MADE i brugsanvisningen.
• Beskadigede aller化进程 sikkerhedsmarkater skal erstattes.

Elektrisk sikkerhed

• Udforelse af tilslutningsledningen iht. IEC 60245 (H 07 RN-F) med et tværsnit af korerne på mindst 1,5mm^2 ved en kabellaengde til max. 10m
• Anvend aldrig tilstlunningsledninger over 10 m. Laengere tilstlunningsledninger forarsager spændingsfald. Motoren opnär...,\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ - -\ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - . -
• Ved trækning af tilslutningskablerne skal De være opmaerk som pa, at disse ikke klemmes inde, bojes, og at stikforbindelsen ikke bliver vad.
• Anvend ikke kablet til formal, som det ikke er beregnet til. Beskyt kablet mod varme, olie og skarpe kanter. Anvend kablet ikke til at trække stikket ud af stikkontakten.
• Kontroller forlangerledningen regelmæssigt og udskift i tilfæde af beskadigelser.
• Anvend ingen defekte tilslutningskabler.
• Anvend udendors kun de hertil tilladte og tilsvarende markerede forlangerledninger.
  Anvend ingen provisoriske eltilslutninger.
• Sikkerhedsindretninger mä aldrig forbikobles aller sættes ud af drift.

Den elektriske tilslutning hhv. reparatoner pa apparatets elektriske dele ma kun udfores af en autoriseret elektriker aller en af vore serviceafdelinger. Lokale forskritter især i henseende til beskyttesesforanstaltninger skal iagttages.
Reparationer pà apparatets andre dele skal lades udfrole af producenten hhv. en af hans serviceafdelinger.
Anvend kun originalreserve-, tilbehors- og ekstra tilbehorsdele. Gennem anvendelse af andre resededele og andet tilbehor kan der opsta ulykker for brugeren. For heraf resulterende skader overtager producenten intet ansvar.

For en bekvem arbejdstilling, stil brændekloveren pa en 60 - 75 cm hij arbejdsflade.

Hjulene skal blokeres med kiler for at undga, at maskinen ruller vaek under brug.

Kontroller, at arbejdsmrddet opfylder folgende betingelser:

skridsikkert
- plant
- fri forar med hensyn til at snuble
tilstraekkeligt lys

Anvend ikke maskinen iærheden af biogas, benzinrender aller andre let brændbare materialer.

Igangsaetning

• Kontroller, at apparatet er monteret komplet og after reglementerne.
• Kontroller for haverbrug:

Tilslutningskablerne med hensyn til defekte omrader (revner, snit o.l.)

Anvend ingen defekte kabler.
Eventuelle beskadigelser (se "Sikkert arbejde")
- Om alle skruer er strammede.
hydraulikken for laekager

Nettilsutting

• Sammenlign på apparatets mærkeplade den angivene spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt.
  Anvend forlaengerledninger med tilstraekkeligt tversnit.
• Tilslut maskinen via et Fi-relae (fejilstromsrelae) pa 30 mA.

① Sikring: 10 A

i Betjeningsknapper

Taend

Brug apparatet ikke, hvis dens betjeningsknapper ilke keder korrekt. Beskadigede betjeningsknapper skal omgaarderes eller udskiftes.

Hydraulik

• Anvend aldrig maskinen, nár der bestár fare på grund af hydraulikvæske.
• Kontroller, at maskinen og arbejdsområdet er rent og frit for oliepøle.

Glide-og brandfare!

• Kontroller regelmaessigt, om der er nok hydraulikolie i beholderen (se vedligeholdelse og pleje)

Indhold: 2,5 liter ASP 4 N 3,0 liter ASP 5 N

Arbejde med brændekloveren

Ekstra SIKKERHEDSHENVISNINGER

• Brændekloveren mä kun betjenes af en person.
• Kun personer over 18 År, som har læst og forstaet brugsanvisingen, ma betjene maskinen.
• Anvend beskyttelsesudstyret (beskyttelsesbriller/ ansigtsskaerm, handsker, sikkerhedssko) for at beskytte dig mod mulige kvastelser.
• Klov aldrig stammer, som indeholder som, metaltrade aller andre genstande.
• Træ og træspaner, der allerede er blevet klovet, udgør et farligt arbejdsomrade. Der er fare for at snuble, glide aller falde. Arbejdsomrædet skal altid+vare ryddet op.
• Laeg aldrig hænderne på maskinens bevægelige dele, när den er i gang. Overhold en sikkerhedsafstand til træstamme, skubber og klovekile for at beskytte hænderne mod kvæstelser.
• Klov kun træ der svarer til maks. arbejdslaengde.

Hvad kan jeg klove?

Stammernes storrese, der ma kloves

ASP 4 N ASP 5 N
Trælaengde: max. 370 mm max. 520 mm
Trædiameter: 50 – 250 mm

Trædiameteren er en anbefalet referenceværdi, fordi:

• tyndt trae kan vare vanskeligt at klove, hvis det har knasthuller erler fibre er for stærke.

Forarbejd ingen gronne træstammer. Det er meget nemmere at klove torre, oplagrede træstammer. Disse hænger ikke sa tit fast i maskinen som gront (vådt) tree.

Hardttae kan nemt revne. Vaer ekstra forstig!

Betjening

Særlige henvisninger til klovning:

- Forberedelser:

Forbered treaet, der skal kloves, til de maksimale storrelser (370 / 520 mm lang, 50 - 250 mm), som ma forarbejdes, og kontroller, at treaet er skaret lige.

Anbring træet sáledes ved brændekloveren, at du ikkekommen i fare (fare for at snuble).

Udluftning

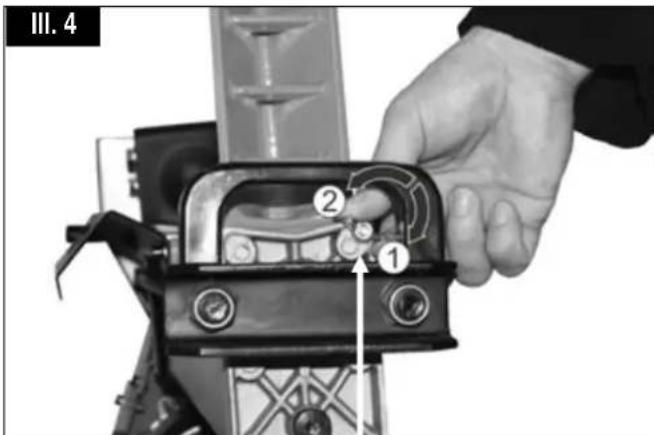

Lsn udluftningsskruen 3-4 omdrejniger -ill.4.

Stram forstigen skruen, nar arbejdet er aflsuttet.

Udluftningsskrue

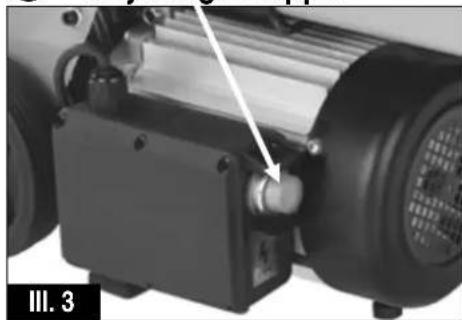

1. Tryk på betjeningsknapper på elmotoren - ill. 3. Vent et par sekunder, indtil motoren har NAET sin sluthastighed og trykket i hydraulikpumpen er oprettet.

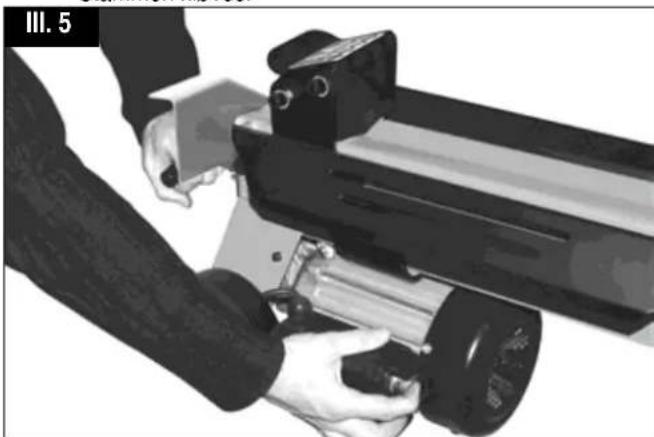

2. Tryk samtidigt betjeningshandtaget nedad - ill. 5.
   Stammeskubberen presser stammen mod klovekilen. Stammen kloves.

1. Slip betjeningshandtaget og betjeningsknapper; stammeskubberen korer tilbage til sin udgangsposition - ill. 6.

Klovnig af trae:

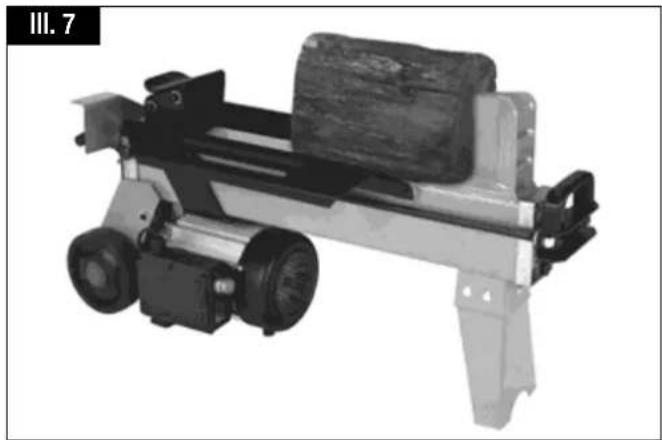

Læg altid stammerne på langs og fladt på kloverens hovedramme. Stammen skal omsluttes af styrepladerne - ill. 7.

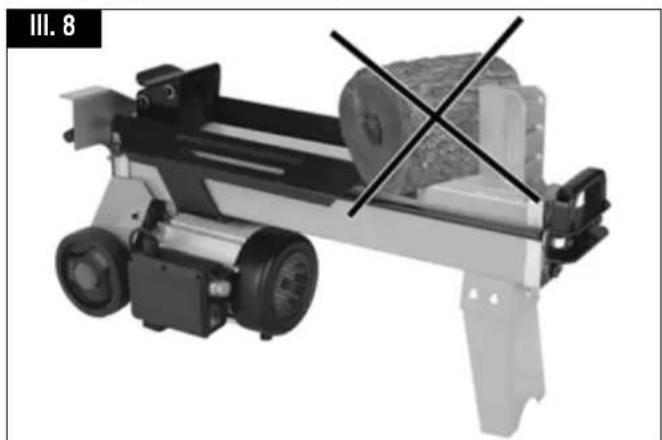

Læg aldrig stammen på skrå på hovedrammen - ill. 8.

Kontroller alltid, at klovekilen og stammeskubberen kan holde stammeenderne lodret.
Klov aldrig to stammer i en arbejdsgang.

Læg ikke mere træ på og udskift ikke træ under arbejdsprocessen.

Fremtving aldrig klovning af en stamme ved at oprotholde fremforgen i flere sekunder. Dette kan medfore skader pa maskinen.

Anbring stammen igen på hovedrammen og gentag klovningen aller læg stammen til side.

Hvordan lösnes en fastsiddende stamme?

1. Slip betjeningshandtaget og betjeningsknapper, således at stammeskyderen kan køre tilbage.
2. Læg en trekantet trækile under stammen, kør stammeskubberen frem for at den kan presse kilen ind under den fastsiddende stamme.
3. Gentag donne proces med storre kiler, hvis stammen ikke løsner sig.

Under lösningen ma der aldrig bankes pa den fastsiddende stamme og hender ma Heller ikke kommt i nærheden af den.

Sporgkke en ekstra person om hjaelp.

Forsog畸形 at losne stammen gennem slag med et varktoj, da motorblokken i sa fald kan odelaegges.

Arbejdsslut:

Sorg for at stammeskyderen er kort tilbage til udgangsposition.
Trak derefter netstikket ud.
Skru udluftningsskruen fast igen - ill. 4.
Folg vedlgeholdelses- og plejehenisingerne.

Vedligeholdelse og pleje

Trak netstikket ud for vedligeholdses- og rengringsarbejde.

Bær sikkerhedshandsker for at undgå skader på hænderne.

lagttag folgende for at opretholde brændekloverens Funktionsdygtighed:

• Rengør maskinen grundigt after aflsutnig af arbejdet.
  Fjern harpiksrester.
  Smor stempelstangen (ill. 1 / 2) regelmæssigt med en miljøvenlig sprayolie.
• Kontroller oliestanden resp. udskift olien.

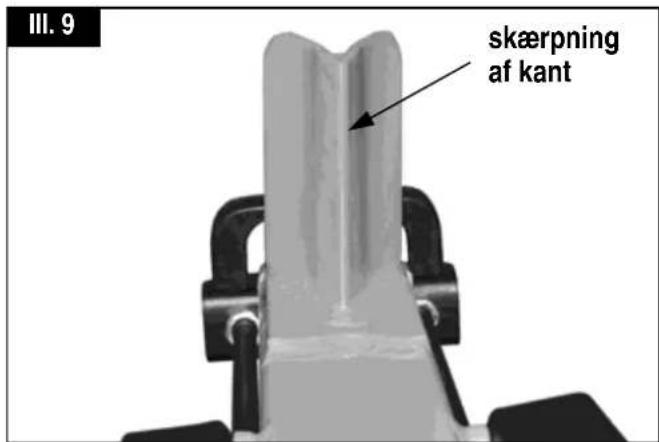

Skærpning af klovekile

Skaer klovekilen med en fin fil after laengere driftstid aller ved reduceret kloveydelse (fjernelse af grater) ill. 9.

Hvordan kontrolleres oliestanden?

1. Stammeskubberen skal vare kort tilbage til udgangspositionen.

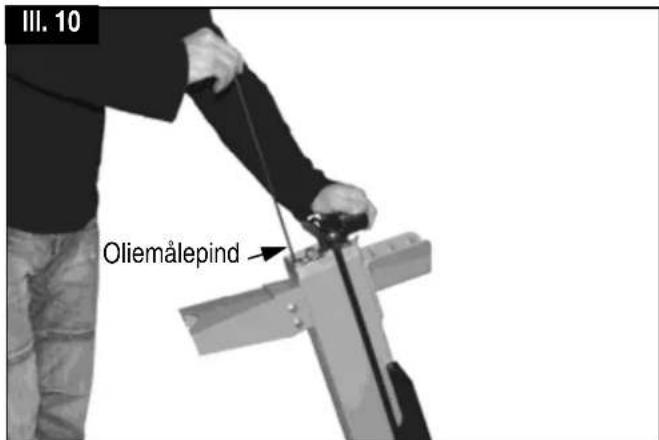

2. Kip brændekloveren sáledes, at pafyldningsabningen er opad ill. 10.

Til oprejsning og fastholdelse af brændekloveren er en ekstra person nadvendig.

1. Skru oliemalepinden ud - ill. 10. Vær opmaerksom pa olietætningen under udtagningen.
2. Rengor oliemalepinden og olietaelningen.
3. Før maldepinden igen ind i abningen til stoppet.
4. Trak oliemalepinden udigen.

Nar oliestanden er mullem de to markeringer, er der nok olie i beholderen.
Hvis oliestanden er under den nederste markingering skal der afterfyldes olie ved hjaelp af en ren tragt.

1. Kontroller olietaelingen. Udskift den i tilfela de af beskadigelser.

1. Skru oliemalepinden fast igen.

Bemärk! Stram/DD skruen for fast for at undgabeskadigelseper pa olietaelingen og i topstykkets gevind.

Hvornár skal olien udskiftes?

Forstoleskift after 50 driftstimer, derefter alle 250 driftstimer.

Udskiftning:

1. Stammeskubberen skal vare kort tilbage til udgangspositionen.
2. Stil en beholder, som kan rumme mindst 4 liter olie, under braendekloveren.
3. Skru oliemalepinden ud. Vær opmærksom pa olietaetningen under udtagningen.
4. Kip derefter maskinen for at hælde olien ned i beholderen.
5. Kip derefter brændekloveren saledes, at pafyldningsabningen er opad - iii. 10.

Til oprejsning og fastholdelse af brændekloveren er en ekstra person nødvendig.

1. Pafyld ny hydraulikolie (2,5 / 3,0 liter) ved hjaelp af en ren tract.
2. Rengar oliemalepinden og olietaelingen.
3. Kontroller olietaelningen. Udskift den i tilfela de af beskadigelser.
4. Skru oliemalepinden fastigen.
   Bemaerk! Stram ikke skruen for fast for at undgå beskadigelser på olietæntingen og i topstykketsGVind.

Bortskaf spildolien after forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden aller at blande den med normal affald.

i Hydralikolie

Anvend ingen andre oliesorter. Brug af andre oliesorter har indflydelse pa brændeklover Funktion.

Reservdeler

Reservedelene fremgår af reservationstegningen.

Bestilling af reservedele:

• Leverandör er producenten ihrer forhandleren

Nodvendige ophysninger ved bestillingen:

• Reservedelsnr.
• Reservedelens betegnelse
• Onsket styktal
  Model
  Typ

Eksempel: 360348, 1, Brændeklover, ASP 4 N

Mulige fejl

Problem	Mulig	årsag	Afhja
Stammen kløves ikke(for lav kløveydelse)	→ Stammen er ikke placeritet korrekt→ Stammen overskrider de tilladestørrelser eller træet er forHardt fordaskinen→ Kløvekile kløver ikke→ Oielækage→ Hydrauliktryk for lavt→ Forkert tilslutningsledning (længere end 10 m uller for småt korettærsnit)	→ Anbring stammen på ny→ Afkort stammen til de tilladte størrelser→ Skærp kløvekilen, og kontROLLER den forgrater og kærve→ Læg et stykke karton underbrændekloveren for at finde lækagen.Kontakt producenten til afhælpning afproblemet.→ Kontroller oliestanden; afterfyld omnødvidigt olie.Hvis problemet ikke kan afhælpes,kontakt producenten .→ Anvend den rigtige tilslutningsledning.
Stammeskubberen kær usikkert eller medstørke vibrationener	→ Luft i kredsløbet	→ Udluftningsskruen abnes.→ Kontroller oliestanden; afterfyld omnødvidigt olie.Hvis problemet逵kan afhælpes,kontakt producenten.
Stammeskubberen kær ilke ud	→ Hydraulikpumpe defekt	→ Kontakt producenten til afhælpning afproblemet.
Motoren starter ikke	→ Netspænding mangler→ Til Slutningskabel er defekt→ Elmotor er defekt	→ Kontroller sikringen (10 A)→ Udskift tilslutningskablet eller lad detfterse af en elektriker.→ Kontakt producenten til afhælpning afproblemet.
Oielækage på oliemålepinden	→ Olietætning utæt ved oliemålepinden	→ Udskift olietæningen.

Tekniske data

Model / Typ ASP 4 N ASP 5 N
Produktionsår se sidste side
Klovetryk 40 kN (4 t) 50 kN (5 t)
Systemtryk 16 MPa	20 MPa
Trælændge	370 mm	520 mm
Trædiameter		50 - 250 mm
Klovelændge	max. 290 mm	max. 370 mm
Stempelstangens diameter		30 mm
Hydraulikolie (max.)	2,5 liter	3,0 liter
Elmotoreffekt		P1= 1500 W (S1)
Tilstluting		230 V ~ 50 Hz
Dimensioner	laengde 765 x bredde 260 x hjde 460 mm	laengde 925 x bredde 260 x hjde 460 mm
Vægt	38 kg	43 kg
Garanti

Vi henviser til vedlagte garantierklaering.

Brændeklover ASP 4 N, Serienummer: 000001 - 020000; Brændeklover ASP 5 N, Serienummer: 000001 - 020000

stemmer overens med forskrifterne i de ovennaevnte EF-direktiver somt med forskrifterne i folgende yderligere direktiver: 2004/108/EF, 2006/95/EF

med ensamt ansvar attprodukten

Vedklyv ASP 4 N, Serienummer: 000001 - 020000; Vedklyv ASP 5 N, Serienummer: 000001 - 020000 ar konform med bestammelserna i ovannamnda EG-direktiv, samt med bestammelserna i dessa foljande direktiv: 2004/108/EG, 2006/95/EG
