GEBRUIKSAANWIJZING ASP 4 N ATIKA

Oorspronkelijke gebruiksaan wijing - Veiligheidsinstructies - Reserveonderdelen

Luparka do drewna

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

Lever hoeveelheid 74
Symbolen apparaat / bedieningsaanwijzing 74
Reglementaire toepassing 75
Restrisico's	75
Veilig werken 75
Toestelbeschrijving	76
Opstellen	76
Ingebruikname	76
Werken met de brandhoutsplijter 77
Onderhoud en verzorging 78
Reserveonderdelen 79/119
Storingen	80
Technische gegevens 80
Garantie	80
Conformiteitsverklaring	118

Lever hoeveelheid

Controleer na het uitpakken de inhoud van de ver-pakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden Niet in behandelinggenomen.

1 toesteleenheid

1 garantieverklaring

• 1 gebruiksaanwijzing

Symbolen apparatus

Voor de inbedrijfstelling de bedieningshandleiding en de veiligheidsinstrumentes lezen en in acht nemen.

Bij het werken veiligheidsschoenen dragen, om de voet gegen vallende stammen te beveiliggen.

Bij het werken veiligheidshandschoenen dragen, om de handen gegen spanen en splinters te beveiligigen.

Bij het werkken een veiligheidsbril of een veiligheidsvizier dragen, om de ogen gegen spanen en splinters te beveiligen.

Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigen.

Alleen de bediener mag in de werkcirkel van de machine staan. Niet betrokken personen, alsook huisdieren en vee uit de gevarenzone (minimum afstand 5 m) verwijderd houden.

Snijdenkeuzinggevaar, nooit gevaarlijke bereiken aanraken, wanner de splijtwig beweegt.

Attentie!

Steeds op de beweging van de stamschuif letten.

Attentie!

Nooit een stam die in de wig vast is geklemd met de hand verwijden.

Attentie!

Voor reparatie-, onderhouds-, en reinigingswerkzaamheden de motor uitschakelen en de netstekkeruit de contactdoos halen.

Stop!

Bedieningshandleiding in acht nemen. Ontluchtingsschroef losmaken

Ontluchten
pagina 77

Symbolen op de Gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. De veronachtzaming van deze aanwijzingen kan schade of verwondingen ten gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik.
Het Niet opvolgen van deze aanwijzingen kan tot leiden.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, bediening en onderhoud. Hier wordt precies uitgelegd wat u moet doein.

Symbool toestel / verpakking

Elektrische toestellen horen nicht bij het huisvuil. Toestellen, accessoires en verpakking maar een milieuvriendelijkke recyclage verwijderen.

Volgens de Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica moeten nicht meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijten van hout.
• De brandhoutsplijter is uitsluitend geschikt voor particulier gebruik in een om hetuis en voor hobbydoeleinden.
• Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter.
• Metalen delen (nagels, draad enz.) dienen absolut uit het te splijten hout te worden verwijderd.
• Elk verder leidend gebruik geldt als nicht conform de voorschriften. Voor waaruit resulterende schade is de fabrikant Niet aansprakelijk - het risico waarvoor worden alleen door de gebruiker gedragen.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restrictions können geminalisierend worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhouds-voorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Geignoreerde of over het hoofd geziene veiligheidsmaatregelen konnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Brand- en uitglijdgevaar door hydraulische vloeistof die waar buiten is getreden.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Lees en volg de onderstaande aanwijzingen, de schriften te voorkoming van ongevallen en deeneveiligheidsvoorschriften op, om u zich en anderen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
Zorg voor een stabiele en uitgebalanceerde houding.
- Neem een werkpositie in, die zich anschter de schuif in het bereik van de bedieningshendel befindt. Ga nooit in de buurt van de splijtwig staan.
- Ga nooit op de machine staan.

• Wees oplettend. Let er op, wat u doet. Werk verstandig. Gebruik het toestel Niet:

• wanneru vermoeid bent.

• onder invloed van drugs, alcohol of medicijnen staat, die uw oordelingsvermögen können beinvloeden.

Draagijdens het werken

-veiligheidsbril of veiligheidsvizier
-veiligheidshandschoenen
eventuel gehoorbescherming
- veiligheidsschoenen met stalen tippen

Draag geschichte werkkleding:
- geen wijde kleding of sieraden (zij+kunnen door beweeglijke delen worden gegren)
- De bediendenpe soon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
- Kinderen enjongeren van minder dan 18 jaren moot de machine Niet bedieren.
- Kinderen dienen uit de buurt van het apparaat te worden geweerd.
- Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt zich.
- Laat de machine nicht zonder toezicht anschter.
- Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
- Overbelast de machine nicht. U werkkt better en zeker met de juiste belasting van de machine.
- Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.
- Apparaat resp. onderdelen van het apparaat Niet veranderen.
- Het apparaat mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).
- Machine nicht in de regen latent staan. Niet in de regen met die machine werken.
- Als u de machine Niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.
- Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden
• Onderhouds- en reinigingswerkzaamheden
  Transport van de machine

• Het verlaten van de machine (ook voor een korteijd).

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of delen van de machine beschadigd resp. defect়. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te lately werken.
• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk, dooreenerkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Uitvoerig van de aansluitleiding volgens de IEC 60245 (H 07 RN-F) norm met een aderdiameter van minimum
  1.5 ~mm^2 bij een kabellenge tot max. 10 ~m .

• Gebruik nooit aansluitleidingen die langer dan 10m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen nicht更是, de functie van de machine worden gereduceerd.

• Bij het leggen van de aansluitleiding erop letten dat deze Niet gekneusd of geknikt worden en dat de stekerverbinding zich nat worden.
• Gebruik de kabel Niet voor doeleinden warvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlng kabel regelmatig op beschadiggen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlang-kabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buiten- Werking stellen.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaatstuitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalen hierdoor ontstaan.

Toestelbeschrijving

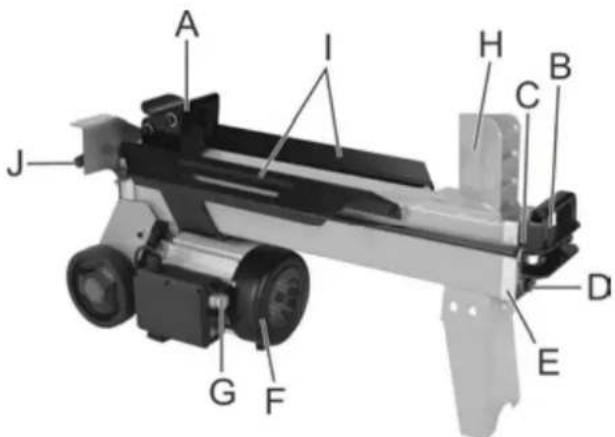

Afb.1 ASP4N

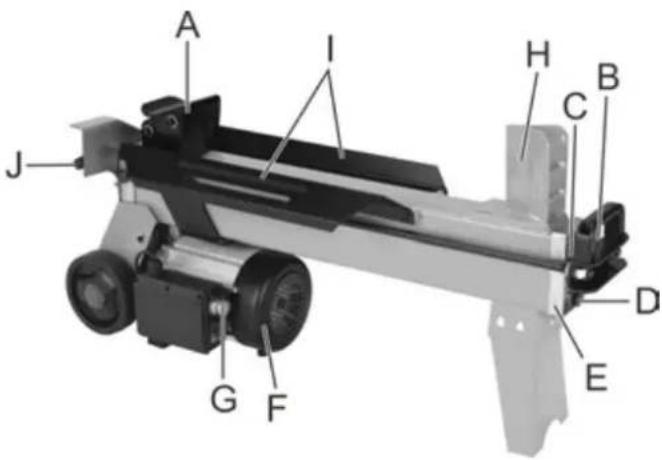

Afb.2 ASP5N

A	Stamschuif	F	Elektromotor
B	Ontluchtingsschroef		G Bedieningsknop
C	Zuigerstand	H	Splijtwig
D	Oliepeilstaaf	I	Stamleiplaten
E	Cilinderdeksel		Bedieningshendel

Opstellen

Voor een aangename werkpositie,plaats de brandhoutsplijter op een 60 - 75cm hoog werkblad.

Blokkeer de wielen met teilen, om een rollen tijdens het werkene vermiiden.

Let er op, dat de werkplek de volgende voorwaarden verrult:

slipbestendig
vlak
- geen struikelgevaren
voldoendelichtomstandigheden

Gebruik de machine Niet in de buurt van aardgas, benzinegoten of andere Licht ontvlambare materialen.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Controller voor ieder gebruik

Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.)
de machine op enventuele beschadigingen
of alle schroeven goed zich vastgedraaid
het hydraulisch systeem op lekkages

① Aansluiting op het net

• Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentialiauitschakelaar) met 30 mA.

(1) Beveiling: 10 A

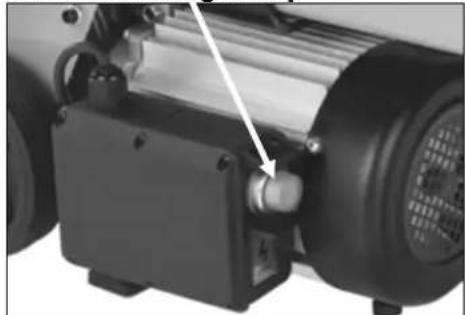

Bedieningsknop

Inschakelen

Druk op de groene knop. De motor draait zolang u de groene knop houdt ingedrukt.

Uitschakelen

Laat de groene knop wee ter los.

Gebruik geen toestel, waar bij de bedieningsknop Niet goed functioneert. Laat beschadigde bedieningsknuppen onmiddelijk repareren of verrangen.

Hydraulisch systeem

• Gebruik de machine nooit, wanneer een gevaar door hydraulische vloeistof bestaat.

Zorg ervoor dat de machine en de werkplek zuiver zich en er geen olievlekken aanwezig zich.

Gevaar voor uitgliden en brand!

• Controller regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging)

Inhoud: 2,5 liter ASP 4 N 3,0 liter ASP

① Werken met de brandhoutsplijter

aanvullende VEILIGHEIDSINSTRUCTIES

• De houtsplijter mag slechts door een enkele person worden bediend.

• Alleen Personen van meer dan 18 jaren, die bedieningshandleiding hebben gelezen en begrenpogen de machine bedieren.

• Draag uw beschermuitrustingen (veiligheidsbril/-vizier, handschoenen, veiligheidsschoenen), om u gegen möglichke letsels te beschermen.

• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.

• Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,uitglieden of vallen. Houd uw werkplek steeds opgeruimd.

• Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splijtwig, om uw handen gegen letsels te beschemeren.

• Splijt alleen hout dat de maximaal te verwerken lenghte heeft.

Wat kan ik splijten?

Maten van de te splijten stammen

ASP 4 N ASP 5 N
Lenght van het hout: max. 370 mm max. 520 mm
Diameter van het hout: 50 – 250 mm

De diameter van het hout is een aanbevolen richtwaarde, waar: - dun hout kan moeilijk te splijten zich, wonneer het knoestgaten bevat of de verzels te sterk zich.

Splijt geen groene stammen. Droge, opgeslagen stammen können veel better worden gespleten en veroorzaken nicht zo vaak een vast vreten dan groen (nat) hout.

Hardhouten vertonen de neiging tot uiteenbarsten: wees vandaar bijzonder voorzichtig!

Bediening

Bijzondere instructies voor het splijten:

Voorbereidingen:

Bereid het te splijten hout voor op de maximum te verwerken afmetingen (370 / 520 mm lang, Ø 50 - 250 mm) en let er op, dat het houtrecht is gezaagd.

Legen het hout zodenig maar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

Ontluchten

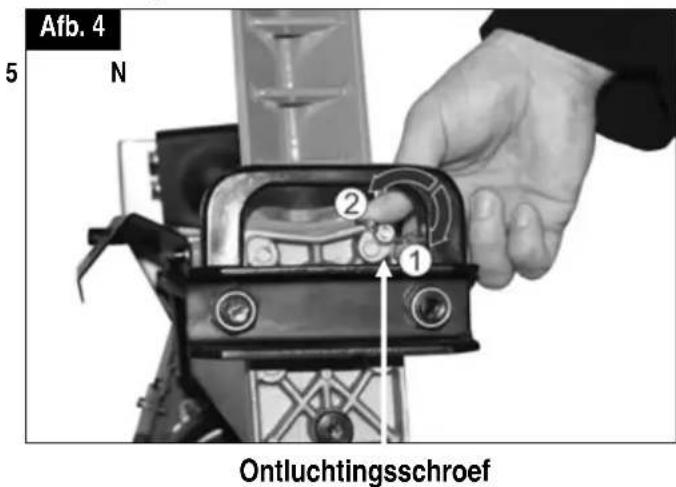

Schroef de ontluchtingsschroef 3 - 4 omwentelingen los - afb. 4.
Schroef de schroef eerst wee vast, wonneer u het houtspijten hebft beeindigd.

① vastschroeven
② losschroeven (ontluchten)

Tweehandige werking

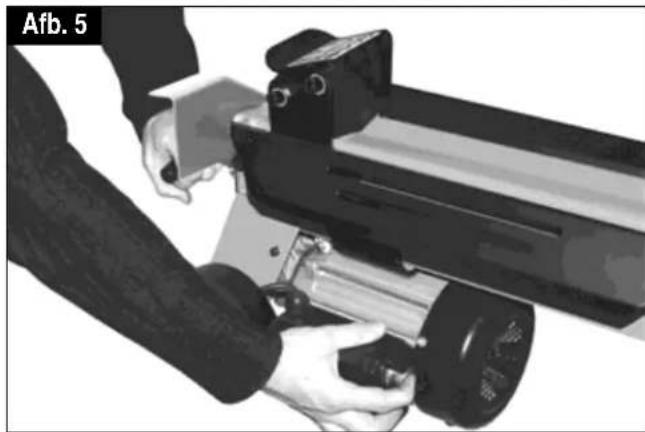

1. Druk op de bedieningsknop op de elektromotor - afb. 3. Wacht een pau seconden, zodate de motor zich eindtoerental bereikt en de druk in de hydraulische pomp worden opgebouwd.

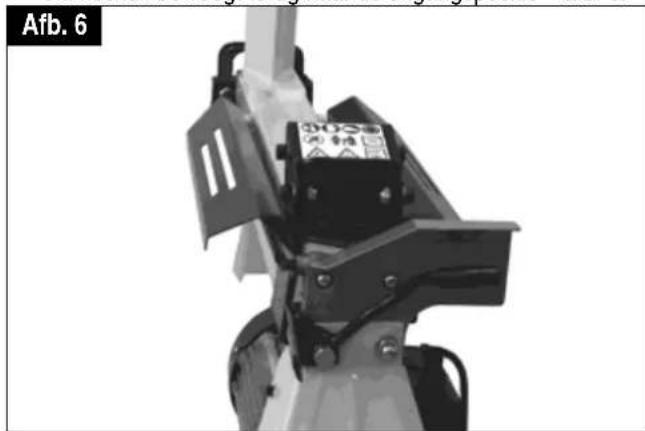

2. Druk de bedieningshendel gelijktijdig maar onder - afb. 5. De stamschuif drukt de stam gegen de splijtwig. De stam wordt gespleten.

1. Laat de bedieningshendel en de bedieningsknop los, de stamschuif beweegt terug maar de uitgangspositie - afb. 6.

- Hout splijten:

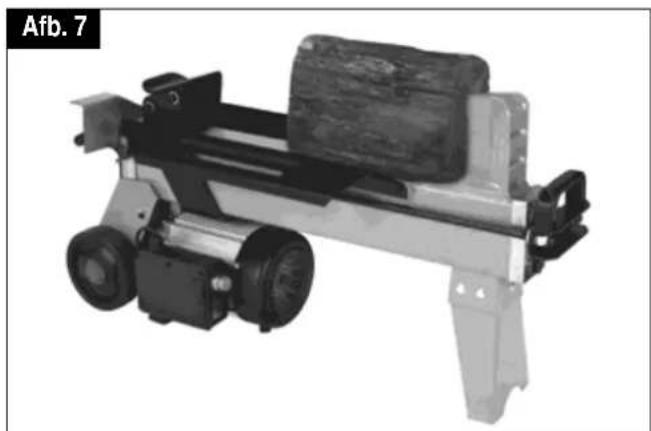

Leg de stammen steeds in de lenghte en vlak op het hoofdframe van de splijter. De stam dient door de stamleiplaten te worden omsloten. Afb. 7.

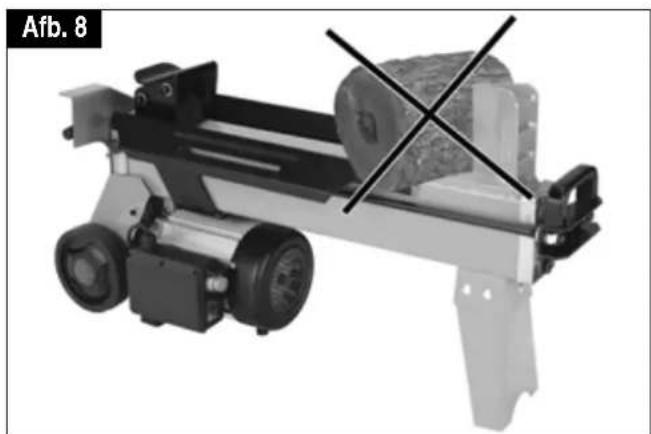

Leg de stam nooit schuin op het hoofdframe. Afb. 8

Let er steeds op, dat de splijtwig en de stamschuif de uiteinden van de stam verticaal+kennen gripen.

Splijt nooit twee stammen in een werkcyclus.
Nooit hout tijdens het werkproces bijleggen of verrangen.

① Nooit door het in stand houden van de druk gedurende meerdere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine.

Positioneer de stam opniew op het hoofdframe en herhaal het splijtproces of leg de stam opzij.

Hoe worden een vastgeklemde stam losgemaakt?

1. Laat de bedieningshendel en de bedieningsknop los, zodat de stamschuif terug kan bewegen.
2. Leg een driehoekige houten spi onder de stam, schuif de stamschuif uit zodate de spi onder de vastgeklemde stam drukt.
3. Wanner de stam nicht loskomt, herhaalt u het proces met een grotere spi.

Bij het losmaken nooit op de vastgeklemde stam hameren of de handen aan de stam honden.

Vraag geen tweede persoon om hulp.

Probeer de stam Niet vrij te kriijgen door er met gereedschap op te slaan, dit kan leiden tot een breuk van het motorblok.

Einde van het werk:

Let erop dat de stamschuif is teruggekeerd in zich uitgangspositie.

Haal dan de netstekkeruit de contactdoos.
Schroef de ontluchtingsschroef sheer vast. Afb. 4.
Onderhouds- en verzorgingsinstrumentes in acht nemen.

Onderhoud en verzorging

Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen.

Draag veiligheidshandschoenen om letsels aan de hande te vermijden.

Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden:

• Reinig de machine grondig na het beeindigen van het werk.
• Verwijder harsresten.
• Olie de zuigerstang (afb. 1 / 2) regelmatig in met een milieuvriendelijk spreibare olie.

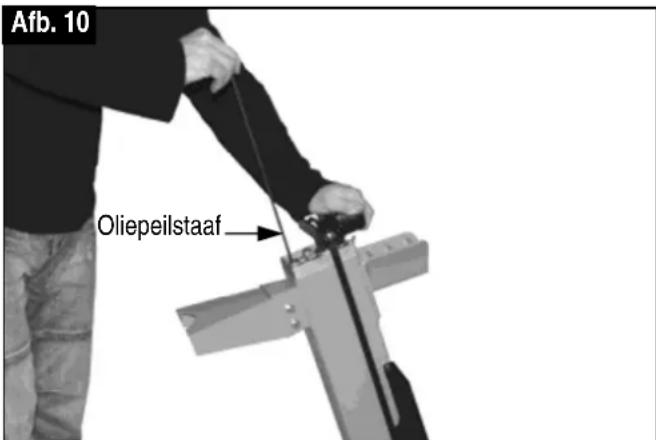

• Oliepeil controlleren c.q. olie wisselen.

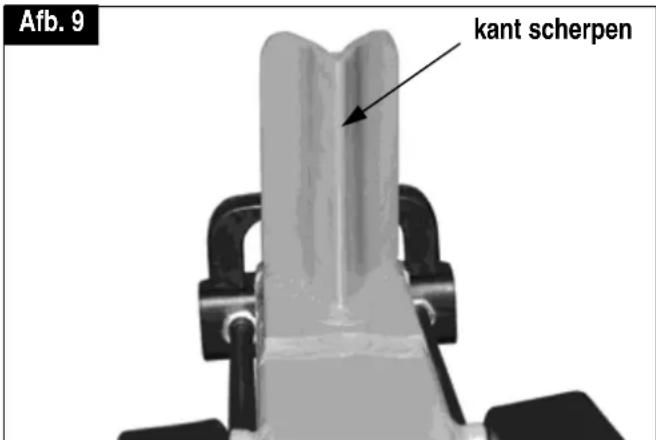

Slijtwig scherpen

Na Lange bedrijsduur of bij verminder splijtvermogen, desplitwig scherpen met een fijn vijl (bramen verwijderen). Afb. 9.

Hoe controllerik het oliepeil?

1. De stamschuif dient in de uitgangspositie terug bewogen te zichin.
2. Kantel de houtsplijter zo, dat de vulopening maar boven wijst. Afb. 10.

Voor het kantelen en vasthouden van de houtsplijter is een tweede persoonoodzakelijk.

1. Schroef de oliepeilstaaf uit - afb. 10. Let bij het uitenemen op de oliedichting.
2. Reinig de oliepeilstaaf en de oliedichting.
3. Steek de peilstaaf wee ter tot aan de aanslag in de opening.
4. Trek de oliepeilstaaf er weeeruit.

Wanneer het oliepeil tussen beiden merkestrepen ligt is er voldoende olie in het reservoir.

Wanneer het oliepeil onder de onderste merkestreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld.

1. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.

1. Schroef de oliepeilstaaf weeR vast.

Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermijden, de schroefniet te vast schroeven.

Wanner hoef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 250 bedrijfsuren.

Olie wisselen:

1. De stamschuif dient in de uitgangspositie terug bewogen te zichin.
2. Plaats eenrecipient, die minimum 4 liter olie kan opnemen onder de houtsplijter.
3. Schroef de oliepeilstaafuit.Let bij het uitenen op de oliedichting.
4. Kantel dan de machine om de olie in de recipiën te ledigen.
5. Kantel dan de houtsplijter zo, dat de vulopening maar boven wijst - afb. 10.

Voor het kantelen en vasthouden van de houtsplijter is een tweede personnoodzakelijk.

1. Vul de nouvelle hydraulische olie (2,5 / 3,0 liter) met behulp van een zuivere trechter in de machine.
2. Reinig de oliepeilstaaf en de oliedichting.
3. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.
4. Schroef de oliepeilstaaf wee vast.

Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermiijden, de schroef Niet te vast schroeven.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te soften of met afval te mengen.

① Hydraulische olie

Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 bestel-nr. 400142 (1 liter)
Mobil DTE 11
of gelijkwaardige olie

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beinvloedt de functie van de brandhoutsplijter.

Reserveonderdelen

Voor de reserveonderdelen zie de reserveonderdelen tekening.

Reserveonderdelen bestellen:

• bij de fabrikant
  -oodzakelijkgegevens bij de bestelling:

• reserve-onderdel-nr.

• gewenste aantal
  type
  aanduiding van het type

Voorbeeld: 360348, 1, Brandhoutsplijter, ASP 4 N

Mogelijkke storingen

Probleem	Mogelijkkeoorzaak	Oplossing
Stam worden nicht gespleten (te weinig splijtvermögen)	→ Stam is Niet correct gespositioneerd → Stam overschrijdt de toegelaten afmetingen of het hout is te hard voor het vermogen van de machine → Splijtwig splijt Niet → Olielek → Hydraulische druk te laag → Verkeerde aansluitleiding (larger dan 10 m of tekleine aderdiameter)	→ Positioneer de stam opnieuw → Stam op de toegelaten afmetingen zagen → Splijtwig scherpen, op bramen en inkervingen controleren → Leg een stuk karton onder de houtsplijter om het lek te vinden. Om het probleem op te losesn neemt u contact op met de fabrikant. → Oliepeil controleren; indienoodzakelijk olié bijvullen. Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant. → Correcte aansluitleiding gebruiken
Stamschuif schuift slingerend of met hevige trillingen UIT	→ Lucht in de kringleop	→ Ontluchtingschroef openen → Oliepeil controleren; indienoodzakelijk olié bijvullen. Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant.
Stamschuif schuift Niet UIT	→ Hydraulische pomp defect	→ Om het probleem op te losesn neemt u contact op met de fabrikant.
Motor loopt Niet aan	→ Netspanning ontbreekt → Aansluitkabel defect → Elektromotor defect	→ Zekering controleren (10 A) → Aansluitkabel verrangen c.q. door een elektricien lately controleren → Om het probleem op te losesn neemt u contact op met de fabrikant.
Olielek aan de oliepeilstaaf	→ Oiedichting aan de peilstaaf ondicht	→ Oiedichting uittwissenlen

Technische gegevens
Garantie

Model / Typ ASP 4 N ASP 5 N
Byggår	se
Splitskracht 40 kN (4 t) 50 kN (5 t)
Systeem druk 16 MPa 20 MPa
Lengte van het hout 370 mm	520 mm
Diabetes van het hout	50 - 250 mm
Splitslengte	max. 290 mm	max. 370 mm
Diameter zuigerstang	30 mm
Hydraulische oie (max.)	2,5 liter	3,0 liter
Vermogen van de elektromotor	P1= 1500 W (S1)
Aansluiting	230 V ~ 50 Hz
Afmetingen	lengte 765 x bredte 260 x hoogte 460 mm	lengte 925 x bredte 260 x hoogte 460 mm
Gewicht	38 kg	43 kg

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

NL inuitsluitende verantwoordelijkheid, dat het product

Brandhoutswijter ASP 4 N, Serienummer: 000001 - 020000; Brandhoutswijter ASP 5 N, Serienummer: 000001 - 020000

aan de bepalingen van de boven vermelde EG-richtlijne alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2004/108/EG, 2006/95/EG

NL De volgende geharmoniseerde normen werden toegepast:
