MANUALE UTENTE ASP 4 N ATIKA

Istruzioni originali - Indicazioni per la sicurezza - Pezzi di ricambio

Brandhoutsplijter

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l'uso, tutte leindicazioni sono state osservate e l'apparecchio è stato montato come descritto.

Custodire queste istruzioni per l'uso per una eventuale consultazione successiva.

#

Volume di fornitura 67

Simboli nelle istruzioni per l'uso / nell'apparecchio 67

Impiego conforme alle prescrizioni 67

Pericoli residui 68

Sicurezza durante il lavoro 68

Descrizione dell'apparecchio 69

Installazione 69

Messa in funzione 69

Utilizzo dello spaccalegna 70

Manutenzione e cura 71

Pezzi di ricambio 72/119

Possibili disturbi 73

Dati tecnici 73

Garanzia 73

Dichiarazione di conformità CE 118

Volume di fornitura

Dopo il disimballaggio del cartone controllare

che il suo contento sia completo
I'eventuale presenza di danni causati dal trasporto

In caso di contestazioni informare subito il commerciante, il fornitore oppure il produttore. Le reclamazioni inoltrate successivement non vengono accettate.

1Unità
1 Manuale

1 Dichiarazione di garanzia

Simboli nell'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso e osservare scrupolosamente leindicazioni per la sicurezza in questeftenute.

Durante i lavori indossare scarpe di sicurezza per proteggere i piedi in caso di caduta del tronco.

Durante i lavori indossare guanti protettivi per proteggere le mani da schegge e trucioli.

Durante i lavori indossare la visiera di protezione per proteggere il viso da schegge e trucioli.

Evietato rimuovere o modificare i dispositivi di protezione e di sicurezza.

É consentito sostare nell'area di lavoro solo all'utilizzatore. Tenere lontano alla zona di pericolo persone estranee, nonché animali domestici e da produzione (almeno 5 m).

Pericolo di taglio e schiaccimento; mai toccare parti pericolose quando il cuneo è in movimento.

Attenzione! Parti dell'apparecchio in movimento!

Prestare sempre attenzione al movimento del carrello spingipezzo.

Attenzione!

Mai rimuovere con le mani un tronco incastrato sul cuneo.

Attenzione!

Prima di eseguire i lavori di manutenzione, riparazione e pulizia spegnere il motore ed estrarre la spina dalla presa di corrente.

Stop! Osservare le istruzioni per l'uso.

Allentare la vite di sfiato!

Sfiato

pag. 70

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli nelle istruzioni per l'uso

Minaccia di pericolò oppure situazione pericolosa. La mancata osservanza di questeindicazioni più avere come conseguenza degli infortuni oppure dei danni materiali.

Indicazioni importanti per un impiego corretto. La mancata osservanza di questeindicazioni cui causare dei disturbi.

Indicazioni per l'utente. Questeindicazioni sono un valido auto perutilizzare in maniera ottimale tutte le funzioni.

Montaggio, impiego e manutenzione. Qui viene spiegato in maniera esatta quello che si deve fare.

Impiego conforme alle prescrizioni

Utilizzare lo spaccalegna solo per spaccare legna.
Utilizzare lo spaccalegna solo per impieghi domestici e hobbistici.
Utilizzare solo legno con tagli dritti.

• Rimuovere scrupolosamente le parti metalliche (chiodi, fili metallici ecc.) dal materiale da spaccare.
• Qualsiasi altri tipo di impiego differente da quello previsto viene considerato come non conforme alle prescrizioni. Per eventuali danni risultanti da un impiego diverso da quello prescritto, il produttore non si assume nessuna responsabilità - in questi casi il rischio è solo a carico dell'utente.

Pericoli residui

Anche con un impiego conforme alle prescrizioni e l'osservanza di tutte le normative di sicurezza valide, posso tuttavia sussistere dei pericoli residui intrinseci dovuti al tipo di costruzione (necessaria per lo scopo di applicazione) della macchina.

Questi rischi di pericololo residuo possono tuttavia essere minimizzati, se vengono osservate tutte le "indicazioni di sicurezza" le "prescrizioni per l'impiego" e le "istruzioni per l'uso".

Un particolare riguardo e cautela riducono il rischio di lesioni per le persone e danni materiali.

• Le misure di sicurezza ignore o non prese in considerazione per disturazione, possono causare, durante l'impiego dell'apparecchio, delle lesions oppure dei danni materiali.
• Se non vengono utilizzati i conduttori dell'allacciamento elettrico prescritti sussiste il pericolo causato alla corrente.
• Contatto con componenti sotto tensione quando le parti elettriche sono aperte.
• Pericolo di incendio e scivolamento in caso di fuoruscite di liquido idraulico.

Tuttavia, nonostante l'attuazione di tutti i provvedimenti possono sussistere dei pericoli residui non evidenti.

Sicurezza durante il lavoro

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

Dare leindicazioni per la sicurezzaanche alle altre persone che lavorano con la macchina.
Custodire queste indicazioni per la sicurezza accuramente per una ulterioriore consulazione.

• Prima dell'impiego familiarizzare con l'apparecchio mediante l'aiuto delle istruzioni per l'uso.
• Non utilizzato l'apparecchio per scopi diversi da quelli previsti (vedere: "Impiego conforme alle prescrizioni" e "Utilizzo dello spaccalegna").
• Provvedere ad una posizione sicura e mantenere sempre l'equilibrio.
• Assumere una posizione di lavoro corretta, ovvero dietro al carre llo spingipezzo nella zona della leva di dato. Mai sostare nell'area del cuneo.
• Mai posizionarsi sopra la macchina.
• Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzato l'apparecchio se si è stanchi o sotto l'influsso di droge,

alcohol o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.

• occhiali o visiera di protezione
• quanti da lavoro
• se necessario cuffie di protezione

• Scarpe di sicurezza con puntale in acciaio

• Durante l'utilizzo indossare

• Indossare indumenti di lavoro appropriati:
  non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili
• L'opercatore è responsabile nei confronti di terzi nella zona di lavoro dell'apparecchio.
• La macchina non deve essere utilizzata da bambini e ragazzi di età inferiore a 18 anni.
• Mantenere i bambini lontano dall'apparecchio.
• Non usare mai l'apparecchio quando nelle immeditate vicinanze ci sono delle persone estranee ai lavori.
• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
  Non lasciare mai l'apparecchio senza sorveglianza.
• Non sovraccaricare l'apparecchio! Si lavora meglio e più sicuri nel Campo di potenza prestabilito.
• Azionare l'apparecchio solo se i dispositivi di sicurezza sono montati correttamente e completeness, non modificare nell'apparecchio niente di tutto quello che potrebbe compromettere la sicurezza.
• Non modificare l'apparecchio oppure parti dell'apparecchio stesso.
• Non lasciare mai l'apparecchio acceso se è posizionato sul!.
  Fianco. L'apparecchio è stato progettato esclusivamente per l'utilizzo in posizione verticale.
• Non spruzzare l'apparecchio con acqua. (fonte di pericolo: corrente elettrica).
• Non lasciare la macchina sotto la pioggia e non lavorare quando piove.
• Conservare solo in un luogo asciutto lontano alla portata dei bambini.

• Disinserire l'apparecchio ed estrarre la spina di corrente alla presa quando vengono eseguiti i seguenti lavori:

• Lavori di riparazione

• Lavori di manutenzione e pulizia
  Rimozione di disturbi

• Controllo dei conduttori di allacciamento, per verificare sequesti sono attorcigliati oppure danneggiati.

• Trasporto

• Quando si abbandona l'apparecchio (anche per le brevi interruzioni)

• Controllare l'apparecchio per eventuali danneggiamenti:

• Prima di rimettere l'apparecchio in funzione controllare accuratamente i dispositivi di sicurezza per il loro perfetto funzionamento conformmente alle prescrizioni.
• Controllare se quale componente e danneggiato oppure difettoso. Per garantire un esercizio sicuro e perfetto, tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte.
• I dispositivi di sicurezza e i componenti danneggiati devono essere riparati oppure sostituita a regola d'arte da una officina specializzata e autorizzata, se nelle istruzioni per l'uso non viene indicato diversamente.
• Le etichette adesive con leindicazioni per la sicurezza danneggiato illeggibili devono essere sostituite.

Sicurezza elettrica

• Esecuzione della linea di allacciamento secondo EC 60245 (H 07 RN-F) con una sezione del conduttore di almeno: -1,5 mm² con una lunghezza del cavo fino a 10 m

• Mai utilizzato conduttori di collegamento di lunghezza superiore a 10 m. I conduttori di collegamento di lunghezza superiore ai 10 m provocano cadute di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento della macchina viene ridotto.

• Per la posa dei cavi di allacciamento osservare, che quosti non vengano schiacciati,iegati e che la presa a innesto non si bagni.

• Non utiliserize il cavo per scopi per i quali esse non è previsto. Proteggere il cavo dal caldo, dall'olio e dagli spigoli vivi. Per estrarre la spina alla presa non tirarla dal cavo.

• Controllare ad intervalli regolari i cavi di prolunga e sostituurli se questi sono danneggiati.

Nonutilizzare nessun cavo di allacciamento difettioso.

Per il lavoro all'aperto, utilizzato solo un cavo di prolunga approvato per quello scopo e corrispondentemente contrassegnato.

Non usare allacciamenti elettrici provvisori.

Non cavallottare (escludere) mai i dispositivi di protezione oppure non metterli mai fuori servizio.

L'allacciamento elettrico oppure le riparazioni dei componenti dell'apparecchio devono essere eseguita da un elettrotecnico specializzato ed autorizzato oppure da uno dei nostri servizi per l'assistenza clienti. Osservare le normative locali ed in particolare quale relative alle misure di protezione.

Le riparazioni su altre parti dell'apparecchio devono essere eseguite dal produttore oppure da uno dei loro servizi per l'assistenza clienti.

Usare solo pezzi di ricambio originali. L'impiego di altri pezzi di ricambio possono causare degli incidenti per l'utente. Il produttore esclude qualsiasi responsabilità per i danni causati dall'impiego di altri pezzi di ricambio non originali.

Descrizione dell'apparecchio

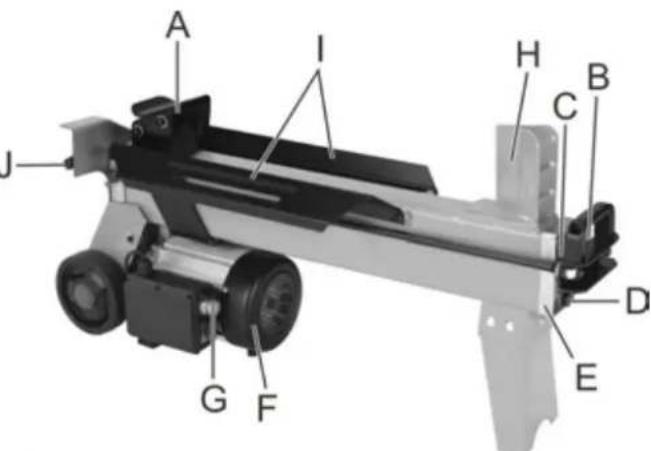

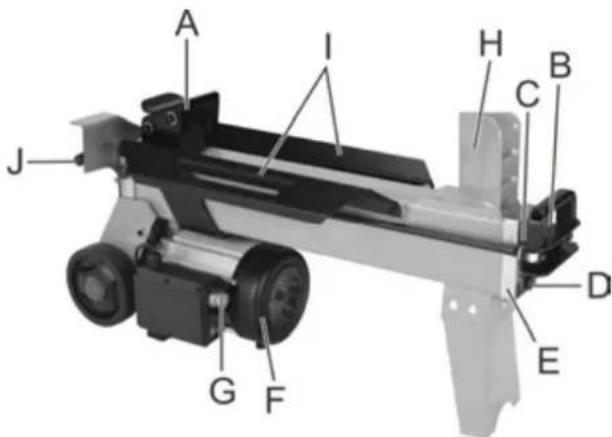

Fig.1 ASP4N

A Carrelo spingipezzo

F Motore elettrico

B Vite di sfiato G Tasto di commande

H Cunleo

C Asta dello stantuffo

I Lamiere di guida del tronco

D Asta di livello dell'olio

J Leva di comando

E Coperchio del cilindro

Installazione

Poter assumere una comoda postura di lavoro, collocare lo spaccalegna su una superficie di lavoro alla 60-75 cm.

Bloccare le ruote con cunei, onde evitare rotolamenti durante il funzionamento.

Assicurarsi che la zona di lavoro

• sia antisdrucciolo
  stia in piano
  non presenti rischi di inciampo
• sia sufficientemente illuminalata

Non azionare la macchina in prossimità di metano, condotti di benzina o altri materiali altamente infiammabili.

Messa in funzione

Assicurarsi che l'apparecchio sua stato montato completeness e conformmente alle prescrizioni.
- Tutte le volta che si usa l'apparecchio, controllare prima:

• I cavi di allacciamento per eventuali punti difettosi (fessurazioni, tagli oppure simili)

Nonutilizzare nessun cavo di allacciamento difettoso

L'apparecchio per eventuali danneggiamenti (vedere "Sicurezza durante il lavoro")
Se tutti i collegamenti a vite sono stretti saldamente
Eventuali difetti di tenuta dell'impianto idraulico

① Allacciamento alla rete

• Confrontare il valore della tensione riportato sulla targhetta dell'apparecchio con il valore della tensione di rete e collegare l'apparecchio nella corrispondente presa in modo conforme alle disposizioni.
• Collegare l'apparecchio mediate un interrottore di protezione (interrottore automatico per correnti di guasto) 30mA .

① Protezione: 10 A

Tastodicomando

Accensione

Premere il tasto di dato verd. Finché il tasto di dato verd e premuto, il motore resta in funzione.

Spegnimento

Rilasciare il tasto di lavoro verde.

Non utilizzato l'apparecchio se il tasto di lavoro non funziona regolaremente. Far riparare o sostituire immediamente i tasti di lavoro danneggiati.

Impianto idraulico

• Mai azionare la macchina se sussistono pericoli connessi al liquido idraulico.

• Assicurarsi che la macchina e la zona di lavoro siano pulite e non presentino macchie di olio.

Pericolo di scivolamento e di incendio!

• Verificare periodicamente che nel serbatoio vi sia sufficiente olio idraulico (vedere "Manutenzione e cura")

Capacità: 2.5 litri ASP 4 N

3,0 litri ASP 5 N

Utilizzo dello spaccalegna

NORMEDI SICUREZZA supplementari

• Lo spaccalegna delve essere utilizzato da una sola persona.
• La macchina deve essere utilizzata solo da persona di età superiore a 18 anni che abbiano letto e compreso le istruzioni per l'uso.
• Indossare i dispositivi di protezione (visiera di protezione, quanti protettivi, scarpe di sicurezza) contro possibili lesioni.
• Mai spaccare tronchi contenti chiodi, fili metallici o altri oggetti.
• La legnagia spaccata e I trucoli rendono pericolosa la zona di lavoro. Si rischia di inciampare, scivolare o cadere. Mantenere sempre in ordine la zona di lavoro.
• Mai pogiare le mani su parti in movimento, quando la macchina è accesa. Tenersi a distanza di sicurezza da tronco, carrello spingipezzo e cuneo, onde evitare lesions alle mani.
• Spaccare solamente tronchi della lunghezza massima di lavoro.

Che casa si può spaccare?

Dimensioni dei tronchi da spaccare

ASP 4 N ASP 5 N
Lunghezza:	max. 370 mm	max. 520 mm
Diametro: 50 – 250 mm

Il diametro dei tronchi indicate ha solo un valoreindicativo, perché:

• spaccare il legno sottile più essere dificile, se contiene fori di nodi o se le fibre sono troppo resistenti.

Non spaccare tronchi verdi. I tronchi secchi e stagionati si spaccano molto più facilemente e causano meno grippaggi rispetto a quelli verdi (bagnati).

I legni duri tendono a spaccarsi generando schegge: fare molta attenzione!

Utilizzo

Istruzioni particolari per lo spaccamento:

Preparativi:

prepare la legna da spaccare secondo le dimensioni massime di lavoro (370 / 520 mm lung., 50 - 250 mm), prestando attenzione a che i tagli siano dritti.

Sistemare la legna sullo spaccalegna in modo da evitare pericoli (pericolodi inciamento).

Sfiato

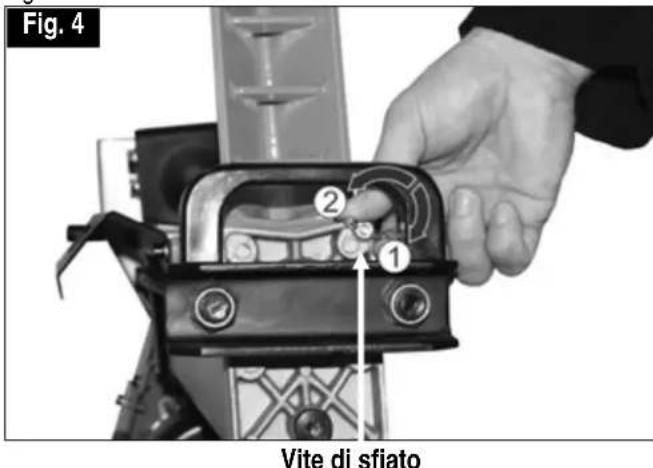

Allentare la vite di sfiato di 3-4 giri (fig. 4).

Serrare nuovamente la vite, solo quando lo spaccamento della legna è terminato.

1

serrare

2

allentare

Utilizzo a due mani

1. Premere il tasto di dato vicino al motore elettrico (fig. 1). Attendere un paio di secondi prima che il motore raggiunga la velocità massima e la pompa idraulica si pressurizzi.

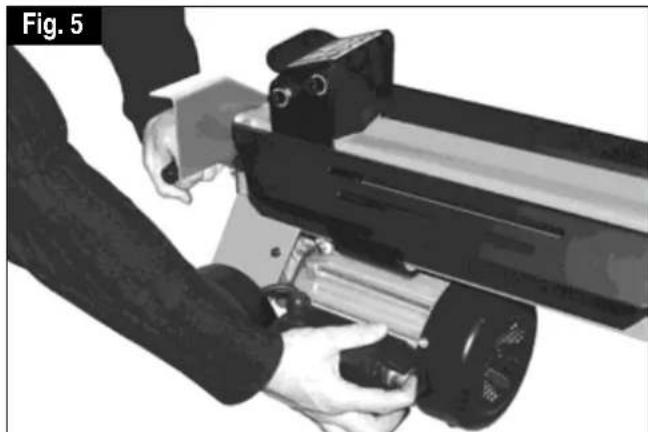

2. Premere contemporaneamente la leva di lavoro verso il basso (fig. 5).

Il carrello spingipezzo preme il tronco contro il cuneo. Il tronco viene spaccato.

3. Rilasciare la leva e il tasto di lavoro; il carrello spingipezzo torna nella posizione iniziale (fig. 6).

- Spaccamento della legna:

Disporre sempre i tronchi nella direzione delle fibre del legno e in piano sul telaio principale dello spaccalegna. Il tronco deve essere stretto fra le lamiere di guida (2) (fig. 7).

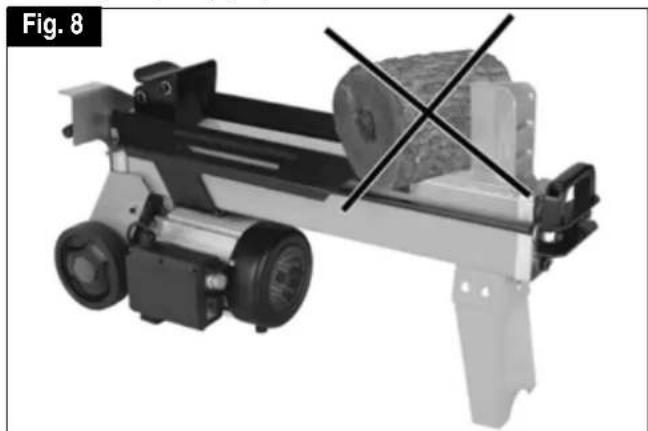

Mai disporre i tronchi obliquamente o trasversalmente sul telao principale (fig. 8)

Assicurarsi sempre che il cuneo e il carrello spingipezzo siano in posizione perpendicolare rispetto alle estremità del tronco.

Mai spaccare due tronchi alla volta.
Mai aggiungere o sostituire legna durante il processo di lavorazione.

① Mai forzare lo spaccamento del tronco mantenendo la spinta per parecchi secondi. Ne possono risultare danni alla macchina.

Posizione nuovamente il tronco sul telaio principale e ripetere la procedura, oppure accantonario.

Come si rimuove un tronco incastrato?

1. Rilasciare la leva di lavoro e il tasto di lavoro, in modo da far rientare il carrello spingipezzo.
2. Collocare un cuneo di legno sotto il tronco ed far fuoriuscire il carrelio spingipezzo in maniera tale che infili il cuneo fatto il tronco incastrato.
3. Qualora il tronco non si disincastri, ripetere la procedura concunei di volta in volta più grandi.

Mai martellare il tronco fissato né tenere le mani in prossità diesso durante la procedura di disincastro.

Non chiedere assistenza a nessuno.

Non tentare di estrarre il tronco colpendolo con un utensile. Ne possono risultare danni all'apparecchio.

- Fine dei lavori:

Assicurarsi che il carrello spingipezzo sa tornado nella posizione iniziale.

Disinserire la spina di alimentazione.
Serrare nuovamente la vite di sfiato (fig. 4).
Osservare le istruzioni per la manutenzione e la cura.

Manutenzione e cura

Prima di ogni intervento di manutenzione e pulizia

• Spagnere l'apparecchio
• Disinserire la spina di alimentazione

Indossare guanti protettivi per evitare lesions alle mani.

Per garantire la funzionalità dello spaccalegna, prestare attenzione a quando segue:

• Pulire accuratamente la macchina al termine del lavoro.
  Rimuovere i residui di resina.
• Oliare periodicamente l'asta dello stantuffo con olio ecologico.
• Verificare il livello dell'olio o sostiturlo.

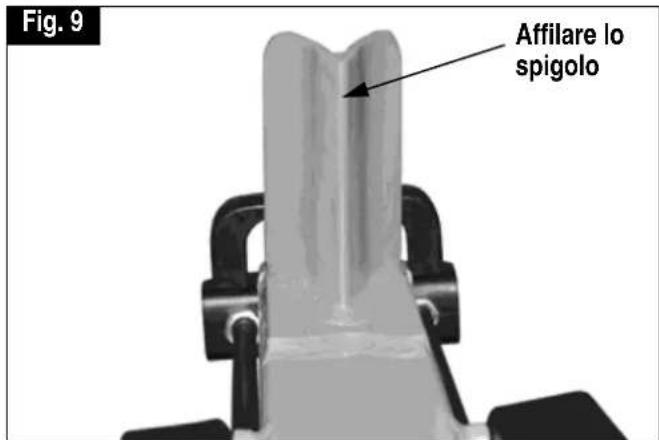

Affilatura del cuneo

Dopo una lunga durata di funzionamento o in caso di ridotta forza di spinta del cuneo,'affilare il medesimo mediente una lima a taglio fine, dopodichè rimuovere le bave (fig. 9).

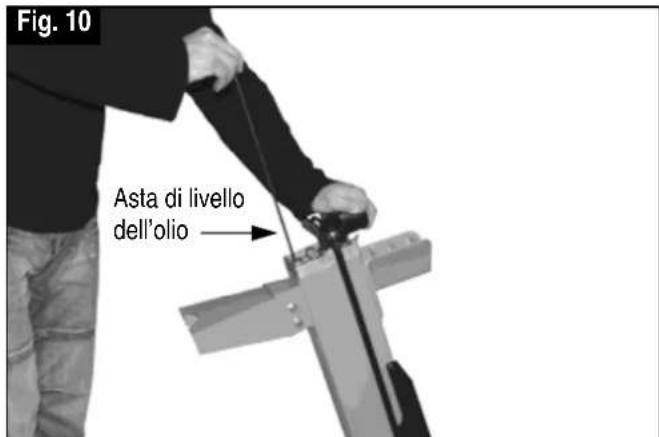

Come si verifica il livello dell'olio?

1. Il carre llo spingipezzo delve essere in posizione iniziale.
2. Inclinare lo spaccalegna in maniera tale che il bocchettone di riempimento sua rivolto verso l'alto (fig. 10).

Per alzare e tenere fermo lo spaccalegna è necessaria una seconda persona.

1. Svitare ed estrarre l'asta di livello dell'olio (fig. 10).
   Durante l'estrazione prestare attenzione al paraolio.
2. Pulire l'asta di livello dell'olio e il paraolio.
3. Infilare di nuovo l'asta di livello nel bocchettone forn o all'arresto.
4. Estrarre nuovamente l'asta di livello dell'olio.

Se il livello dell'olio si trova fra le due marcature nel serbatoio c' è sufficiente olio.

Qualora il livello dell'olio si trovi"Ince al di sotto della marcatura inferiore, rabboccare l'olio mediente un imbuto pulito.

1. Controllare il paraolio. Nel caso presenti danni, sostiturlo.

1. Riavvitare l'asta di livello dell'olio.

Attenzione! Onde evitare danni al paraolio e alla filettatura del coperchio del cilindro, non serrare troppo la vita.

Quando va sostituito l'olio?

Eseguire il primo cambio dell'olio dopo 50 ore di esercizio, i successivi agli 250.

Sostituzione:

1. Il carrello spingipezzo deve essere tornato nella posizione iniziale.
2. Collocare un recipiente della capacité di almeno 4 litri d'olio fatto lo spaccalegna.
3. Svitare ed estrarre l'asta di livello dell'olio. Durante l'estrazione prestare attenzione al paraolio.
4. Inclinare la macchina in modo da versare tutto l'olio nel recipiente.
5. Inclinare poi lo spaccalegna in maniera tale che l'apertura di riempimento sa rivolta verso l'alto (fig. 10).

Per alzare e tenere fermo lo spaccalegna è necessaria una seconda persona.

1. Versare nuovo olio idraulico (2,5 litri / 3,0 litri) mediante un imbuto pulito.
2. Pulire l'asta di livello dell'olio e il paraolio.
3. Controllare il paraolio. Nel caso presenti danni, sostuirlo.
4. Controllare il livello dell'olio.
5. Riavvitare l'asta di livello dell'olio.

Attenzione! Onde evitare danni al paralio e alla filettatura del coperchio del cilindro, non serrare troppo la vita.

Smaltire l'olio ESAusto secondo le disposizioni vigenti (centro di raccolta in loco). è fatto divieto di scaricare l'olio ESAusto nel suolo e di mischiarlo ai rifiuti.

Olio idraulico

Per lo spaccalegna raccomandiamo i seguenti oli idraulici:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 codice 400142 (1 litro)
Mobil DTE 11
o equivalenti

Non utilizzato nessun altro tipo di olio. L'uso di altri tipi di olio può pregiudicare il funzionamento dello spaccalegna.

Pezzi di ricambio

I pezzi di ricambio sono riportati nel disegno.

Come ordinare i pezzi di ricambio:

I'acquisto delve essere effettuato presso il produttore
- Indicazioni necessarie al momento dell'ordine:

N. del pezzo di ricambio
N. di pezzi richiesti
Apparecchio
Denominazione del modello

Esembio: 360348, 1, spaccalegna, ASP 4 N

Possibil disturbi

Problema Possibili cause	Rimedio
Il tronco non si spaccà (forza di spinta del cuneo insufficiente)	Il tronco non è posizionato correttamente Il tronco supera le dimensioni ammissibili oppure il legno è troppo duro per la potenza della macchina Il cuneo non funziona Perdita di olio Pressione dell'impianto idraulico troppo Bassa Conduitore di collegamento errato (lunghezza maggiore di 10 m o sezione del filo troppo piccola)	Riposizionare il tronco Tagliare il tronco fino alle dimensioni ammissibili Affilare il cuneo, verificare la presenza di bave o intagli Collocare un cartone sotto lo spaccalegna per individuire la perdita. Per l'eliminazione del problema rivolgersi al produttore. Controllare il livello dell'olio; se necessario rabboccarlo Se il problema persistsente, rivolgersi al produttore. Utilizzare un conduitore di collegamento idoneo
Durante l'estrazione il carrello spingipezzo oscilla o presente forti vibrazioni	Aria nel circuito	Apire la vite di sfiato Controllare il livello dell'olio; se necessario rabboccarlo Se il problema persistsente, rivolgersi al produttore.
Estrazione impossibile del carrello spingipezzo	Pompa idraulica difettosa	Per l'eliminazione del problema rivolgersi al produttore.
Il motore non entra in funzione	Mancala tensione di rete (mancanza di corrente). Il cavo di allacciamento è difettoso. Motore oppure interruptere difettoso.	Controllare la protezione (10 A) Sostituire il cavo oppure lasciare controllare il cavo (technico specializzato in elettrotecnica). Per la rimozione dei disturbi, rivolgersi al produttore oppure ad un'azienda da lui autorizzata (vedere la lista dei servizi di assistenza clienti).
Perdita d'olio sull'asta di livello dell'olio	Paraolio dell'asta di livello non a tenuta	Sostituire il paraolio

Dati tecnici

Modello / Tipo ASP 4 N ASP 5 N
Anno di costruzione vedere ultima pagina
Spinta 40 kN (4 t) 50 kN (5 t)
Pressione di sistema 16 MPa 20 MPa
Lunghezza del tronco max. 370 mm max. 520 mm
Diametro del tronco		50 - 250 mm
Altezza di taglio	max. 290 mm	max. 370 mm
Olio idraulico (max.)	2,5 l	3,0 l
Potenza del motore		\( P_1 = 1500 W \)(S1)
Allacciamento		230 V~ 50 Hz
Dimensioni con il telaio di appoggio(lunghezza x larghezza x altezza)	765 x 260 x 460 mm	925 x 260 x 460 mm
Peso	38 kg	43 kg
Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Indicazioni importante privind utilizarea competenza. Nerespectarea acestor indicazioni poate duce la perturbazioni.

Instructiuni de folosire. Aceste indicati via ajutaa sa folositi in mod optim toate functile.

Montarea, folosirea si intretinerea. Aici vi se explicá exact, ce aveti de facut.

Eliberati tasta verde de comanda.

sotto la nostra responsabilità che il prodotto

Spaccalegna ASP 4 N,Numero di serie:000001-020000; Spaccalegna ASP 5 N,Numero di series:000001-020000

è conforme alle disposizioni delle summenzionate Direttive CE, nonché i requisiti delle altre direttive pertinenti: 2004/108/CE, 2006/95/CE

Sono state applicate le seguenti norme armonizzate:
