BRUKSANVISNING ASP 4 N ATIKA

1 stramning
2 lösning (udluftning)

Tohándsbetjening

Det ar inte tillatet att ta maskinen i drift om man inte noga har LASTigen braksanvisingen, foljt alla anvisningar och har monterat maskinen enligt monteringsanvisiningarna.

Forvara bruksanvisingen val.

Innehäll

Leveransomfattning	96
Symboler på maskinen/bruksanvising 96
Föreskriven användning 96
Faror och risker 97
Säker användning 97
Beskrivning	98
Placering	98
Idrifttagande	98
Att arbeta med vedklyven 99
Underhäll och skötsel 100
Reservdalar 101 / 119
Möjiga störningar 102
Teknisk data 102
Garantie	102
Konformitetsförklaring	118

Leveransom fattning

Kontrolera innehalleti Kartongendvs.

om leveransen ar komplett
om leveransen ev. har tagit skada

Informera din Återförsäljare, leverantoren resp. tillverkaren omgaende om nagoon del fattas eller har tagit skada. Senare reklamationer kan inte accepteras.

1 Apparatenhet

1 Garantiförklaring

1 Bruksanvisning

Symbols machine

Lasigenom och beakta manualen och sakerhetsanvisingarna innan apparaten tasibruk.

Använd skyddsskor under arbetet sa att fötterna inte skadas av nedfallande vedträn.

Använd skyddshandskar under arbetet for att skydda handerna mot span och flisor.

Använd skyddsglasögon aller visir under arbetet für att skydda ögonen mot span och flisor.

Det ar forbudet att avlagsna aller modifera skydds- och sakerhetsan-ordninger.

Endast operatoren fãr vistas i maskinens arbetsomrade. Se till att inga andra personer, husdjur o.s.v. finns i riskomradet (minimiavständ 5 m).

Risk for skär- och klåmskador; vidrör aldrig farliga områden nar kniven rör sig.

OBS!

Kontrollera alltid paskutarens roelse.

OBS!

Anvand aldrig handerna for att ta bort en stock som har fastnat i kniven.

OBS!

Stang av motorn och dra ur kontakten vid reparations-, underhalls- och rengöringsarbete.

Stop!

Beakta manualen.

Lossa luftskruven

Avluftning

sid.99

Symboler I bruksanvisningen

En fara hotar eller farlig situation. Omenna symbol resp. hanvisning inte beaktas finns risk for att personer kan skada sig uller maskinen resp. andra foremal kan ta skada.

Viktiga anvisningar for den ratta användningen. Omenna symbol resp. hanvisning inte beaktas finns for maskin-ller Funktionstörningar.

Användningssteps. Här fär du information och tips om hur du använder maskinen på optimalt satt.

Montering, hantering och underhall. Här forklaras allt i detalj som du maste gora.

Symbol apparatus / forpackning

Elektrisk utrustning fär inte slängas med övriga sopor. Lämna apparater, tillbehör och till miljostation.

Enligt det europeiska direktivet 2002/96/EG om gamla el- och elektronikapparater, maste elapparater som inte langre ar driftsdugliga, samlas ihop atskilt och tillforas en miljoriktig ateranvändning.

Foreskriven användning

Vedklyven far anvandas enbart till klyvning av ved.
Klyvmaskinen for brannved ar avsedd enbart for privat bruk (hushall och hobby).
- Använd endast rakt avsagade stockar i klyven.
Metalldelar (spik, trad etc.) maste ovillkorligen tas bort ur den ved som skall klyvas.

• All annan användning an ovannamnd ar otillaten. För skador som fororsakas av otillaten användning bar tillverkaren inget ansvar - användaren ensam har ansvaret i ett sādant fall.

Faror och risker

Även om man använder maskinen på foreskrivet satt och beaktar alla sakerhetsanvisningar finns alltid en viss risik att skada sig på grund av maskinens speciella konstruktion.

Risken att skada sig kan man i forsta hand reducera genom att i detailj folja alla anvisningar i avsnittent „Foreskriven användning" och „Sakerhetsanvisninger", Därutöver bör man vara extra försiktig vad det gäller börfande risker:

Hänsyn och fösiktigkeit minskar riskerna für person- och sakskador.

• Om sakerhetsatgärderna ignoreras kan person-ller sakskador uppsta.
• Risk att skada sig genom strom om man anvander bristfälliga elektriska anslutningsledningar.
• Risk att skadas sig om man vidror spanningsforande delar om elektriska componenter har öppnats.
• Lackende hydraulvatska kaninnebarea risk for brand och halka.

Dessutom kann det alltid finnas en viss risk att skada sig även omenna risik inte ar direkt uppenbar.

Saker användning

Läs noga igenom och beakta anvisingarna nedan samt alla tillampliga nationella sakerhetsbestammelser innan du börjar använda maskinen for att skydda bade dig själv och andra for möjiga faror.

i Overlamna sakerhetsanvisingarna till alla personer som anvander maskinen.
Forvara sakerhetsanvisingarna val sa att de alltid finns till hands.

• Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.
• Använd maskinen aldrig für andra ändamål an den ar avsedd for (se avsnitten „Foreskriven använgning" och „Att arbeta med vedklyven").
• Se till att du stár stadigt sa att du har god balans.
• Inta alltid en arbetsposition bakom medbringaren vid manoverspaken. Stå aldrig inom klyvikens arbetsområde.
  Sta aldrig ovanpa maskinen.
• Var uppmärksam. Tänk på vad Du gör. Använd Ditt suntä fornuft. Använd inte apparaten:

om Du ar trott.
om Du ar paverkad av droger, alcohol eller mediciner vilka kan paverka omdomet.

• Använd

skyddsglasogon eller -visir
- arbetshandskar
- evtl. hörselskydd
- sakerhetsskor med stalhatta

• Använd lammiga arbetskäder:

• inga vida kläder, aller smycken (kan fasta i de rörliga delarna)

• Den som anvander maskinen ansvarar for att inga andra personer kan ta skada av den.
  Barn och ungdomar under 18 ar fár inte anvanda maskinen.

• Häll barn på avständ frän maskinen.
• Använd alldrig maskinen nar obehöriga personer uppehäller sig i narheten.
• Lat maskinen aldrig varautan uppsikt.
• Se alltid till att det ar rent och stadat kring maskinen! Oordning kan leda till olycksfall.
• Overbelasta inte maskinen! Håll dig alltid till den angivna effekten.
• Använd maskinen endast im alla skyddsanordningar ar monterade enligt anvisingarna och forandra ingenting paskinen som skulle kunna paverka sakerheten.
• Förändra ingenting på maskinen.
• Rengör maskinen aldrig med en vattenstråle (riskfaktor: elektrisk strom).
• Lat maskinen aldrig stä ute i regn och använd den inte nar det regnar.
• Förvara maskinen endast på en torr plats och)där barn inte kann komma at den.
• Stäng av maskinen och dra ur nätkontakten i samband med:

reparationer

underhalb och rengöring
- att du atgårdar en störning
- transport

• att du lämnar maskinen (även vid korta arbetsavbrott)

• Kontrollera regelbundet om maskinen eventuellt kan varaskadat:

• Varje gäng innan du börjar använda maskinen igen maste du kontrollera att skyddsanordningarna fungerar felfritt.

• Kontrollera om delar har tagit skada aller om det ar defekta. Alla delar maste vara korrekt monterade och uppfylla alla krav som stalls pa dem.
  Skyddsanordninger som har tagit skada resp. som inte fungerar felfritt maste repereras ell er bytas ut pa en auktoriserad fackverkstad savida det inte star nagot annat i bruksanvisingen.
• Skadade eller olasliga etiketter med sakerhetsanvisningar maste ersattas.

! Elektrisk sakerhet

• Utförande av anslutningsledningen enligt IEC 60245 (H 07 RN-F) med ett ledartvärsnitt på minst
  1,5mm^2 vid en kabellängd pa upp till max. 10m
• Anvand aldrig anslutningsledninger langre an 10 m. De kan fororsaka spanningsfall. Motorn kan inte na full effekt och maskinens prestanda reduceras.
• När man drar anslutningsledningen ar det viktigt att se till att ledningen inte klams ellr bojs for mycket och att insticksforbindelsen inte kan blu faktig.
• Använd kabel aldrig Förändamål som de inte ar avsedda För. Skydda kablar För kraftig varme, olja och vassa kanter. Drag aldrig i själva kabeln for att dra ut en stickkontakt ur ett eluttag.
• Om du anvander en skarvkabel ar det viktigt att regelbundet kontrollera den att den inte har tagit skada. Skadade kablar ske alltid bytas ut omgaardene.
  Anvand aldrig defekt anslutningsledningar.
• Använd endast skarvkablar som ar godkända och markta for utomhusbruk.
  Anvand inga provisoriska elansluttingar.
  Skyddsanordningar fár aldrig overkopplas ellas ur drift.

Elansluttingar resp. reparatoner pa maskinens elektriska komponenter far endast iordningstallas resp. genomforas av auktoriserad elfackman erer pa en av vara serviceverkstader.De lokala foreskriftna,i synnerhet vad det galler skyddsagder,ka alltid beaktas.
Reparationer pa ovriga delar pa maskinen far endast genomforas av tillverkaren aller pa en av vara serviceverkstader.
Anvand endast original-reservdar och original tillbehör. Om andra delar an originaldar anvands kan detta leda till olycksfall. For skador som foljd av att andra delar an originaldar har anvants ansvarar tilverkaren inte.

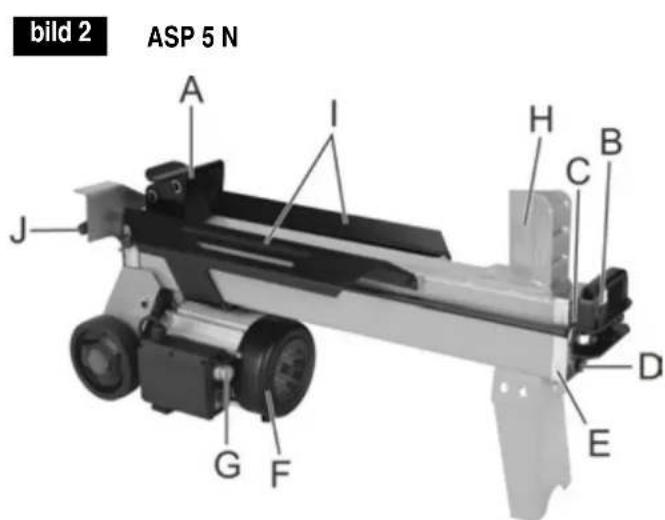

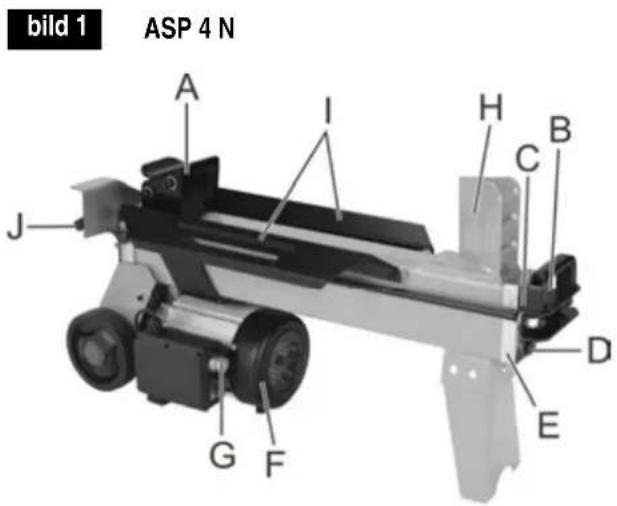

Beskrivning

A Paskjutare
B Luftskruv
C Kolvstang
D Oljesticka
E Cylinderkapa

F Elmotor
G Manoverknapp
H Kniv
I Ledare
J Manoverspaken

Placering

For en bekvam arbetsställningen, ställ klyven pa en 60 - 75 cm hög arbetsyta.

Blockera hjulen med kilar for att undvika rulling under arbetet.

Kontrollera att arbetsyan uppyller foljande krav:

Halksaker
- Jämn
Ingen risk att nagon snubbar
Tillracklicht god belysning

Använd inte maskinen i narheten av naturgas, bensinrännor aller annat lätt brännbart material.

Idrifttagande

• Kontrollera att maskinen ar komplett monterad och att alla anvisningar har beaktats i samband med monteringen.

• Kontrollera följande inför varje gäng som du användernaskinen:

• Om anslutningsledninger ar skadade (sprickor, snitt ell er dylikt).

Använd inga defekta ledninger
- Om själva maskinen eventuellt kan vara skadad (se avsnittet „Saker användning")
- Om alla skruvar ar ordentligt atdragna.
hydrauliken (lackage)

Nätanslutting

• Kontrollera att spanningen som star pa maskinens typskylt stammer overens med natspanninger och anslut maskinen till ett foreskrivet el-uttag.
  Anvendendastskarvledningarmedtilrackligstortvarsnitt.
• Anslut maskinen med en Fi-skyddsbrytare (felstromsskyddsbrytare) 30 mA.

Sakringar: 10 A

1 Manovernapp

Inkoppling

Tryck pa den grona knappen. Motorn gär sa länge som Du haller den grona knappen intryckt.

Frankoppling

Slapp den grona knappen.

Använd aldrig en apparat vars manöverknapp inte fungerar ordentlich. Se till att defekta manöverknappar repareras aller bytas ut omedelbart.

Hydraulik

• Använd aldrig maskinen om risker uppSTAR p.g.a. hydraulikvatska.
• Kontrollera att maskinen och arbetsområdet Å rena och inte uppvisar nagra oljefläckar.
  Risk for halka och brand!
• Kontrollera med jämna mellanrum att det finns tillräckligt med hydraulola i tanken (se Underhäll och skötsel)

Innehalle: 2,5 liter ASP 4 N 3,0 liter ASP 5 N

① Att arbeta med vedklyven

Komplettenderande SAKERHETSANVISNINGAR

Vedklyven fár anvandas av endast en person.
- Maskinen fär användas endast av personenr over 18 árs alder vilka har LAST och forstätt manualen.
- Använd skyddsutrustning (skyddsglasogon/-visir, handskar, skyddsskor), som skydd mot ev, skador.
Klyv aldrig stockar som innehaller spik, trad aller andra foremål.
- Kluven ved och span utgor i sig en fara - man kan snubbla, slinta aller falla omkull pa veden - hall dafor ordning i omradet rund kluven.
Lagg aldrig handerna pa rroliga maskindelar narnaskinen ar igang.Beakta sakerhetsavstandet till stock,paskjutare och kniv sa att inte handerna skadas.
Klyv enbart tra som motsvarar den max. tillatna langden.

Vad kan jag klyva?

Storlek paa stockarna

ASP 4 N ASP 5 N
Längd på stocken: max. 370 mm max. 520 mm
Diameter på stocken: 50 – 250 mm

Diametern ar att rekommenderat riktvärde eftersom:

Tunnare stockar kan vara svara att klyva om de innehaller kvisthal eller om fiberna ar for starka.

Klyv inga grona stockar. Torra, lagrade stockar gár mycket enklare att klyva och fastnar inte lika latt som grona (vata) stockar.

Hårt trä har en tendens att spricka: Var extra försiktiq!

Handhavande

Att tänka på:

Förberedelser:

Forbered stockarna sa att de ligger inom max.dimensinerna (370 / 520 mm langd, 50 - 250mm . Se till att veden ar rakt kapad. Lagg stocken i klyven sa att risken for personskador minimeras (risk for snubbling).

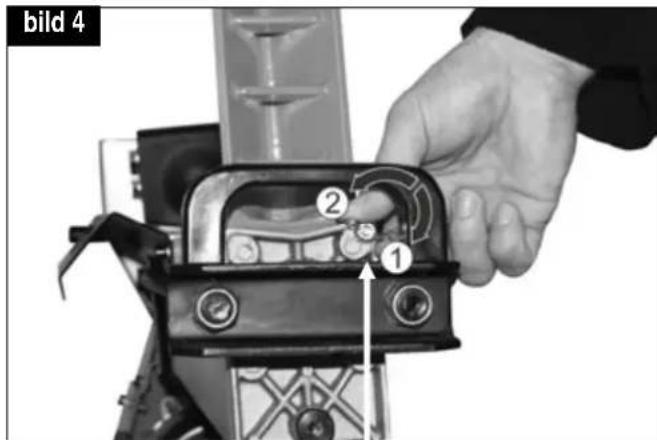

Avluftning

Lossa pà luftskruven 3-4 varv-bild 4. Dra at skruven igen nar klyvningen ar avslutad.

Luftskruv

①
dra at
②
lossa (avluftning)

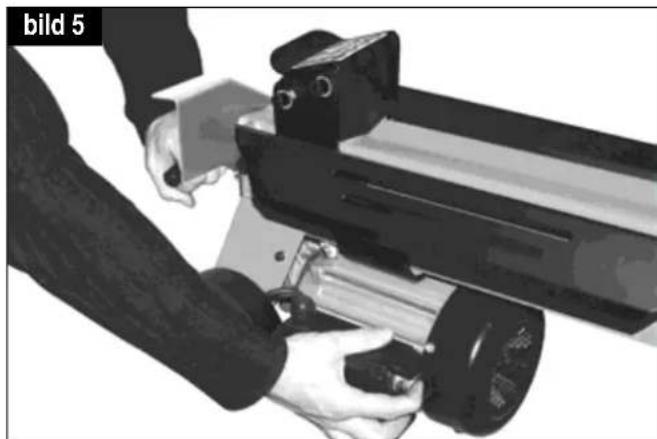

Tvahandsfattning

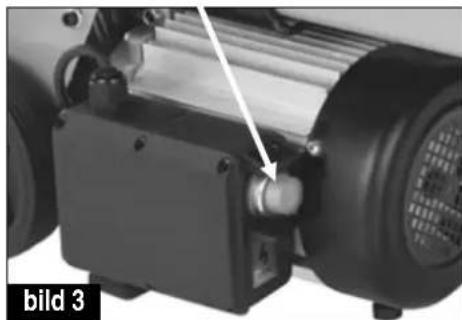

1. Tryck pa manoverknapp pa elmotorn - bild 3. Vanta ett ögonblick tills att motorn harkommen upp i slutvarvtalet och trycket i hydraulikpumpen har genererats.
2. Tryck manöverspaken nedåt samtidigt - bild 5.
   Paskjutaren skjuter stocken mot kniven, och stocken klyvs.

1. Slapp manoverspaken och manoverknapp. Paskjutaren gartillbaka till utgangslaget - bild 6.

4.

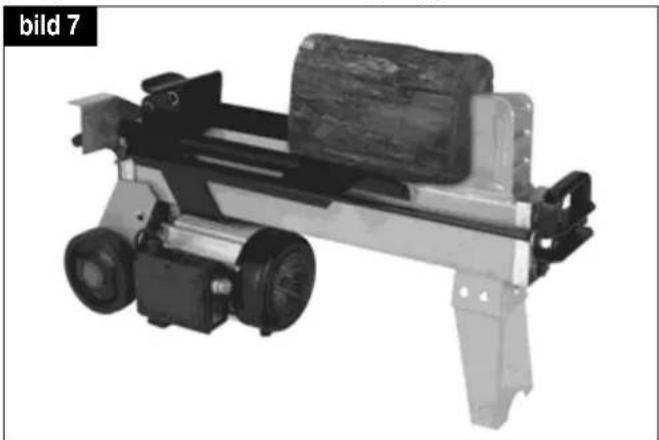

Vedklyvning:

Lagg stocken i langsriktningen och plant pa huvudramen till klyven. Stocken maste befinna sig i styrplatarna. Bild 7

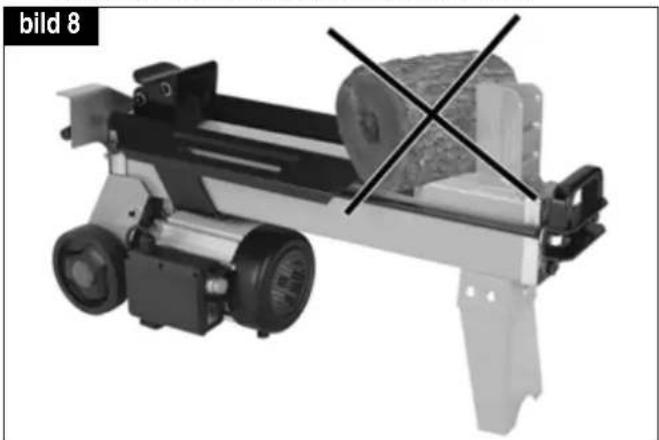

Lagg aldrig stocken snett på huvudramen. Bild 8.

Se alltid till att eggen och paskjutaren kan gripa tag i stockkandarna lodrattt.
Klyv aldrig två stockar i ett och sama moment.

Lagg aldrig pa extrastockar aller byt ut stockar under pagaende klyvning.

Förðk aldrig framtvinga klyvning genom att hälla kvar paskjutningen i flera sekunder. Detta kan fororsaka skada pa maskinen.

Placera stocken pa nytt i huvudramen och upprepa klyvningen, ell er ta en annan stock.

Hur lossar jag en fastklämd stock?

1. Slapp manöverspaken och manöverknappfor att fä stammedbringaren att Ātervända.
2. Lagg en trekantig trakil under stocken. Kor ut paskjutaren sa att den trycker in kilen under den fastklamda stocken.
3. Om inte stocken lossnar, maste man anvanda storre kilar.

Hamra aldrig på den fastklåmda stocken nr den lossnar och hall aldrig handerna nara stocken.

Beinte om hjalp.

Forsk inte att fá loss stocken med hjälp av verktyg - motorblocket kan ta skada.

När arbetet ár klart:

Se till att stammerbringaren har akt tillbaka till sitt utgangslage.
Dra ur natakontakten.
Skruva tillbaka luftskruven. Bild 4
Beakta varningarna och skötselanvisingarna.

Underhäll och skötsel

Dra ur natakakten fore underhãll och skötsel.

Använd skyddshandskar for att undvika skador pa händerna.

i Beakta foljande for att fa en lang livstid pa maskinen:

• Rengör maskinen ordentlich after avsutat arbete.
• Ta bort kädrester.
  Olja in kolvstangen (bild 1 / 2) med jämna mellanrum. Använd en miljövänlig sprayolja.
• Kontrollera oljenivan resp. byt ut oljan

Skärpning av kniven

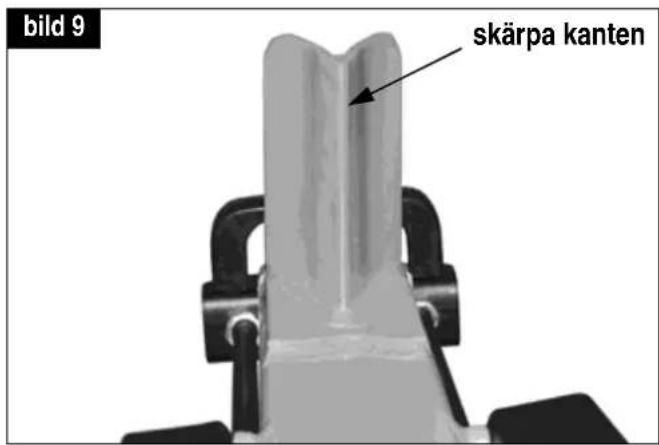

När maskinen har anvånts en langre tid, eller om klyveffekten har minskat, kan man vässa kniven med en fin fil (ta bort grader). Bild 9

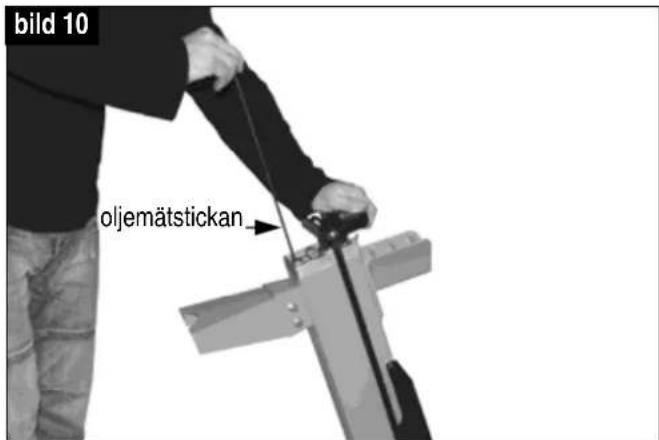

Hur kontrolleras oljenivan?

1. Paskutaren maste sta i utgangslaget.
2. Tippa klyven sa att pafyllningsöppningen pekar uppàt. Bild 10

Be om hjälp for att hälla upp och fast klyven.

1. Skruva ur oljematstickan - bild 10. Akta oljetatningen.
2. Rengör oljemätstickan och oljetätningen.
3. Satt tillbaka stickan i öppningen sö langt in det gär.
4. Dra ut oljestickan igen.

Om oljenivan ligger mellan de bada markingarna, finns det tillrackligt med olja i behallen.

O m oljenivan ligger nedanfor den nedre markeringen, maste man fylla pa olja. Anvand en ren tratt.

1. Kontrollera oljetätningen. Om den ar skadad maste den bytas ut.

1. Skruva tillbaka oljemätstickan.
   OBS! För att inte oljetatningen och gangorna i cylinderkapan skall skadas, fär skruven inte dras at for hart.

När skall oljan bytas?

Forsta oljebyte after 50 arbetstimmar, direfter var 250:erabetstimme.

Uttbyte:

1. Paskutaren maste sta i utgangslaget.
2. Ställ etkär, som rymmer minst 4 liter olja, under klyven.
3. Skruva ur oljematstickan. Akta oljetatningen.
4. Tippa sedan maskinen sa att oljan rinner ut i karlet.
5. Tippa maskinen sa att oljepafyllningsöppningen pekar uppåt - bild 10.

Be om hjälp for att hälla upp och fast klyven.

1. Fyll pa ny hydraulikolja (2,5 / 3,0 liter) med hjälp av en ren tratt.
2. Rengor oljematstickan och oljetatningen.
3. Kontrollera oljetatningen. Om den ar skadad maste den bytas ut.
4. Skruva tillbaka oljematstickan.

OBS! For att inte oljetatningen och gängorna i cylinderkapan skall skadas, fär skruven inte dras at for hart.

Ta hand om den gamla oljan på foreskrivet satt (avfallsanlaggning). Det ar inte tillatet att hälla ut oljan i marken eller att blanda ut den i annat avfall.

Hydraulolja

Vi rekommenderar foljande hydrauloljor for hydraulikcylindern:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → beställningsnr. 400142 (1 liter)
Mobil DTE 11
ellierlikvardig

Använd inga andra oljesorter. Används andra oljesorter, paverkas vedklyvs Funktion.

Reservdelar

Se reservdelslistan aller ritning.

Att bestalla reservdeler:

• Inköpskälla: tillverkaren eller äterförsäljaren

Data som behovs vid bestallning:

Reservdelsnummer
- Onskat antal
Model
Typ

Exempel: 360348, 1, Vedklyv, ASP 4 N

Problemlösningsguide

Problem	Möjlig	orsak	Ätgård
Stocken klyvs inte(för lög klyv Kraft)	→ Stocken ligger fel→ Stocken ar länger/större an tillåtet, ellerträt är hört→ Kniven klyver inte→ Oljeläckage→ För lögzt hydrauliktryck→ fel anslutningsledning (längre øn 10 meller for litet ledartvärsnitt)	→ Lagg i stocken rätt→ Kapa stocken till rätt mätt→ Vässa kniven (ta bort grader eller jack)→ Lagg en bitkartong under klyven for attse var lücken finns. Kontakta tillverkaren.→ Kontrolera oljenivån. Fyll ev. på olja.Om problemetinte söses: Kontakta tillverkaren.→ Använd rätt anslutningsledning
Påskutaren svajar eller skakar kraftigt;närden körs ut	→ Luft i kretslroppet	→ Öppna luftskruven→ Kontrolera oljenivån. Fyll ev. på olja.Om problemetinte söses: Kontakta tillverkaren.
Påskutaren Åker inte ut	→ Defekt hydraulikpump	→ Kontakta tillverkaren.
Motorn startar inte	→ Ingen nätspänning→ Defekt anslutningskabel→ Elektromotor defekt	→ Kontrolera säkringen (10 A)→ Byt ut anslutningskabeln, eller låtelektriker kontrolera den→ Kontakta tillverkaren.
Oljeläckage vid oljemätstickan	→ Otät oljetätting vid oljestickan	→ Byt ut oljetättingen

Tekniska data

Model / Typ ASP 4 N ASP 5 N
Tillverkningsår	se sista sedan
Klyvningskraft 40 kN (4 t) 50 kN (5 t)
Hydrauliktryck 16 MPa 20 MPa
Vedlängd 370 mm 520 mm
Stockdiameter	50 - 250 mm
Klyvlängd max. 290 mm	max. 370 mm
Diameter kolvstång	30 mm
Hydraulola (max.) 2,5 liter	3,0 liter
Elmotoreffekt	P1=1500 W (S1)
Anslutting	230 V ~ 50 Hz
Dimensioner Längd 765 x bredd 260 x höjd 460 mm Längd 925 x bredd 260 x höjd 460 mm
Vikt 38 kg	43 kg
Garantievikkor

Var vänlig beakta bifogade garantivillkor.
