BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP - Hota de bucătărie ELICA - Manual de utilizare gratuit

Tip produs	Hotă de bucătărie
Marcă	ELICA
Modele compatibile	BOX IN, BOX IN LUX, BOX IN PLUS, BOXIN NO DRIP
Sistem anti-condensare	Sistem No Drip cu rezistențe interne care încălzesc suprafețele inferioare
Funcție anti-condensare	Activare manuală sau automată (prin buton dedicat)
Mod de instalare	Versiune aspirantă (evacuare exterioară) sau filtrantă (recirculare cu filtru de cărbune)
Comenzi	Butoane pentru viteză, iluminare, funcție anti-condensare
Viteze disponibile	3 viteze + viteză intensivă (5 minute)
Iluminare	LED (iluminare plită și ambientală în funcție de model)
Filtre	Filtru de grăsime metalic (curățabil) + Filtru de cărbune activ (opțional, de înlocuit)
Indicator de saturație a filtrelor	Da, pentru filtru de grăsime și cărbune activ
Întreținerea rezervorului de condens	Golire și curățare cel puțin o dată pe săptămână
Curățarea filtrului de grăsime	Lunar, manual sau în mașina de spălat vase (ciclu delicat)
Înlocuirea filtrului de cărbune	La fiecare 4 luni maxim (sau conform indicatorului)
Iluminare înlocuibilă	LED, intervenție prin serviciul post-vânzare
Distanța minimă de instalare	50 cm (electric) / 62 cm (gaz sau mixt)
Alimentare electrică	Vezi plăcuța de identificare (tensiune standard)
Siguranță	Întreruperea alimentării înainte de întreținere, oprire automată nemenționată
Norme de conformitate	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.
Utilizare recomandată	Domestică și similară (bucătării profesionale, ferme, hoteluri)

Întrebări frecvente - BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

Cum funcționează sistemul No Drip System?

Sistemul No Drip încălzește suprafețele inferioare ale hotei prin rezistențe interne, prevenind condensarea aburilor fierbinți pe pereții reci. Picăturile formate sunt colectate într-un rezervor dedicat.

Cum se activează funcția anti-condensare?

Apăsați butonul dedicat pentru activare manuală. Pentru activare automată, cu hota oprită, apăsați 5 secunde pe acest buton până când LED-ul se aprinde fix (semnal sonor).

Care este distanța minimă între hotă și plita de gătit?

Cel puțin 50 cm pentru o plită electrică și 62 cm pentru una pe gaz sau mixtă. Urmați instrucțiunile producătorului plitei dacă este specificată o distanță mai mare.

Cum se curăță filtrul de grăsime metalic?

Curățați-l o dată pe lună cu un detergent neagresiv, manual sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Spălarea în mașina de vase poate decolora filtrul, dar nu îi afectează eficiența.

Cât de des trebuie golit rezervorul de condens?

Cel puțin o dată pe săptămână sau mai des în funcție de utilizare. Pentru golire, plasați un recipient sub orificiul de scurgere și apăsați pe clapetă, apoi scoateți rezervorul pentru curățare.

Când trebuie înlocuit filtrul de cărbune activ?

La fiecare 4 luni maxim, sau când indicatorul de saturație al filtrului de cărbune clipește. Acest filtru nu se curăță și trebuie înlocuit.

Cum se resetează indicatorul de saturație a filtrelor?

După întreținere, cu hota oprită, apăsați lung pe butonul corespunzător (tasta 3 ^+). LED-ul trebuie să se stingă pentru a confirma resetarea.

Pot folosi hota fără filtrul de grăsime?

Nu, hota nu trebuie niciodată utilizată fără filtrul de grăsime montat corect. Acest lucru ar putea deteriora aparatul și prezenta un risc de incendiu.

Cum se înlocuiește iluminarea LED?

LED-urile sunt sigilate și trebuie înlocuite de serviciul post-vânzare autorizat sau de un profesionist calificat. Nu încercați să faceți acest lucru singur.

Ce fac dacă se aude un zgomot excesiv la viteza maximă?

Un fâșâit la viteza intensivă este normal datorită geometriei filtrului. Dacă zgomotul este anormal, verificați dacă filtrele sunt bine montate și dacă nimic nu obstrucționează hota.

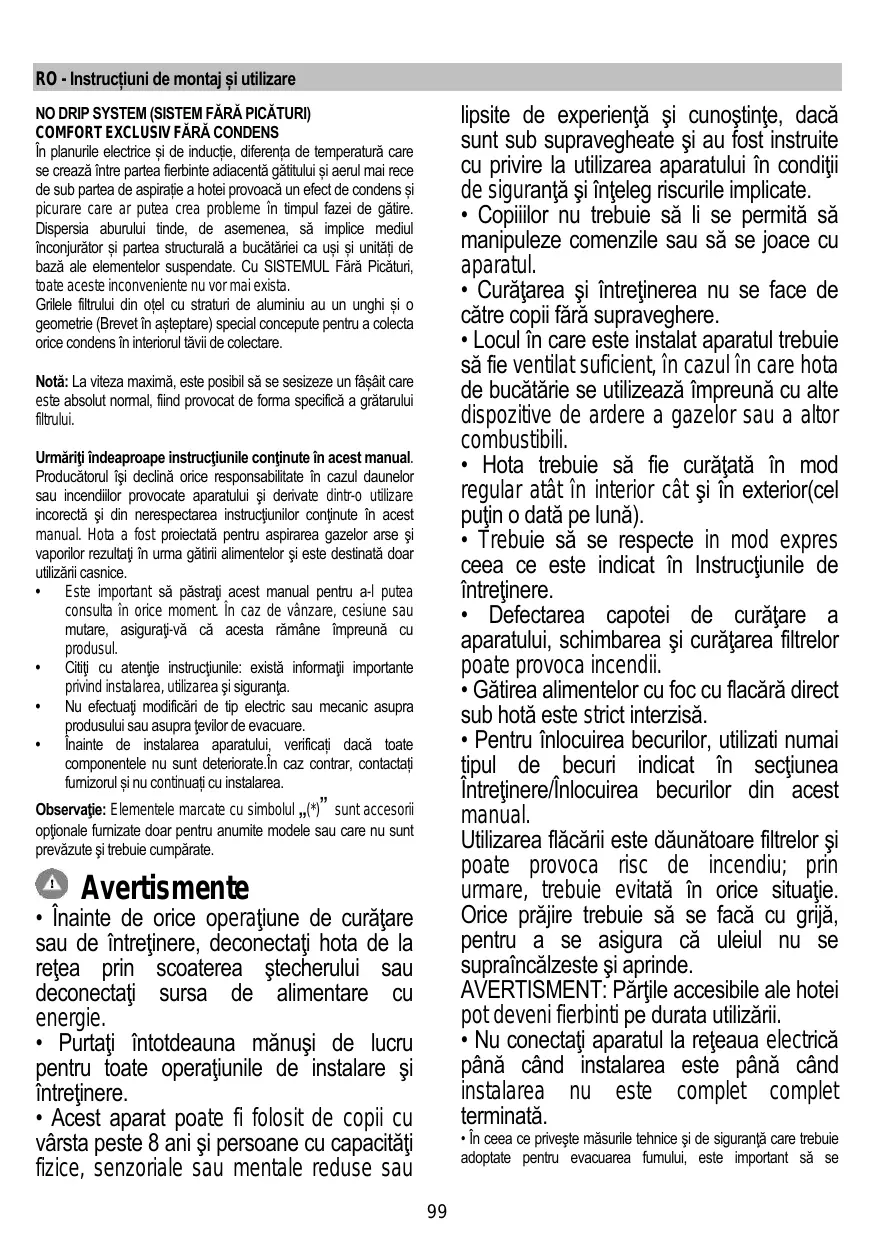

MANUAL DE UTILIZARE BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

În planurile electrice și de inductie, diferența de temperatură care se crează între partea fierbinte adiacentă gătitului și aerul mai rece de sub partea de aspiratie a hotei provoacă un efect de condens și picurare care ar putea crea probleme în timpul fazei de gătire. Dispersia aburului tinde, de asemenea, să implice mediul înconjurător și partea structurală a bucătăriei ca uși și unități de bază ale elementelor suspendate. Cu SISTEMUL Fără Picături, toate aceste inconveniente nu vor mai exista.

Grilele filtrului din oțel cu straturi de aluminiu au un unghi și o geometrie (Brevet în așteptare) special concepute pentru a colecta orice condens în interiorul tăvii de colectare.

Notă: La viteza maximă, este posibil să se sesizeze un fâșait care este absolut normal, fiind provocat de forma specifică a grătarului filtrului.

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul șși declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurati-vă că acesta rămâne împreună cu produsul.
• Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Observatie: Elementele marcate cu simbolul „(*)” sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Avertismente

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtatii întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau

lipsite de experientă și cunoștințe, dacă sunt sub supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.

• Copiiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispositive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regular atât în interior cât și în exterior(cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instructiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în sectiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste și aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinti pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea este până când instalarea nu este complet complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se

urmărească îndeaproape normele locale.

• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici un sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alti combustibili.
• Nu folositii și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folositii niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folositii numai șuruburile de fixare fumizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi.
• Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

⚠️ ATENTIE!

• Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instructiuni poate duce la pericolelor de natură electrică.
• Nu utilizati cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însotesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ati cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, pomiți hota la viteză minimă și lăsați-o să funcționeze timp câteva

minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/ele sporită/e doar în cazuri extreme. Înlocuți filtrul/ele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/ele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flança de racord.

⚠️ ATENTIE!

Tubul de evacuare nu se fumizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

⚠️ ATENTIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordati hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieşirea aerului (flanşa de record).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă.
! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).
! Evitați schimbările drastice de sectiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice și de 62cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexarea Electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se

referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

⚠️ ATENTIE!

Înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

Atenție! înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat în așa fel încât să poată preveni orice risc.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbun activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca in interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu şuruburi, garanția etc.), eventual să le scoateți și să le păstrați.

În caz de prezență de panouri și/sau corpuri suspendate laterale, verificați să existe spațiu suficient pentru a instala hota și să fie întotdeauna posibil accesul ușor la panoul de comenzi.

Functionarea

Această hotă a fost proiectată pentru a preveni formarea condensului pe suprafețele inferioare atunci când este așezată deasupra unei plite cu inductie.

Spre deosebire de plita pe gaz sau electrică, cea cu inductie încălzește doar recipientele care conțin alimentele, și nu aerul înconjurător, astfel încât suprafetele hotei rămân reci.

Când apar vaporii în urma gătitului, întălnesc suprafețele reci ale hotei, apoi condensează și eliberează umezeala prezentă în aer, care se transformă rapid în picături de apă, care apoi cad în mod inevitabil pe plită și în mâncare, lăsând în urmă grăsimi și impurități.

Pentru a evita această problemă, toate suprafețele inferioare ale hotei sunt încălzite de un sistem de rezistențe interne și, deci, care nu sunt vizibile, prin urmare încălzirea suprafețelor inferioare ale hotei, chiar fără a porni plita, este perfect normală și nu reprezintă un semnal de funcționare defectuosă a produsului.

Filtrul intern anti-grăsime nu este încălzit în mod specific pentru a putea condensa o mare parte din umiditatea prezentă în aer; prin urmare, în această suprafață se vor forma apoi câteva picături care vor fi colectate într-o tavă de colectare specială.

Sfaturi și prevederi pentru utilizarea optimă a SISTEMULUI FĂRĂ PÎCĂTURI

• Se recomandă aprinderea hotei cu câteva minute înainte de a începe să gătiți, pentru a permite ca suprafețele inferioare să se încălzească, apoi de a o menține în funcțiune până când mirosurile dispar.
• Este recomandabil să nu îndepărtați filtrele de grăsime imediat ce procesul de gătire s-a încheiat, pentru a permite vaporilor în urma condensului, colectați în filtrul anti-grăsime, să se depoziteze în tava de colectare.
• Rezultatul colectării condensului crește odată cu creșterea vitezei (puterii) de aspirare.
• SISTEMUL FĂRĂ PICĂTURI oferă cea mai bună performanță într-un mediu cu o temperatură cuprinsă între 18 °C și 25 °C.
• Deschideți întotdeauna colectorul de abur (voal) până când se oprește.

Tasta de selectie viteza (puterea de aspiratie) joasă

Tasta de selectie viteza (puterea de aspiratie) ridicată și intensivă.

Apăsați pentru a activa viteza (puterea de aspiratie) ridicată.

Apăsați din nou pentru a activa viteza (puterea de aspiratie) Intensivă (tasta clipește 5 minute apoi revine la viteza (puterea de aspiratie) medie.

Tasta ON/OFF iluminat

Apăsați scurt pentru a aprinde sau stinge iluminatul plitei de gătit.

Apăsați lung pentru a aprinde sau stinge lumina ambientală (numai anumite modele).

Tasta ON/OFF "Functie anticondens": servește pentru a preveni formarea condensului pe suprafața hotei. A se activa atunci când este necesar.

"Funcție anticondens automată": hota activează functia de fiecare dată când este pornită.

Activarea automată ON/OFF: cu hota oprită, apăsați tasta 5sec până când lumina LED-ului rămâne constantă timp de 3sec (și un beep, dacă este prevăzut) pentru ACTIVAREA funcției. cu hota închisă, apăsați tasta 5sec până când LED-ul CLIPEȘTE timp de 3sec (și un beep, dacă este prevăzut) pentru a DEZACTIVA funcția.

Notă: Functia anticondens se activeaza oricum numai cu motorul pornit.

Atenție! Chiar dacă această funcție nu este niciodată activată, efectuați totuși mentenanța tăviței anticondens periodic, cum se indică în paragraful "Mentenanța - Curățare - Mentenanța tăviței anticondens".

Indicatori de saturatie a filtrelor

La intervale regulate, hota semnalează necesitatea de a efectua întreținerea filtrelor.

Tasta

iluminată cu lumină constantă: efectuați ui anti-grăsime.

Tasta

iluminată cu lumină intermitentă: efectuați ui cu cărbune activ.

Notă: Semnalarea saturației filtrelor este vizibilă în interval de un minut după oprirea hotei; în acest interval de timp trebuie resetați indicatorii de saturatie.

Resetarea indicatorilor de saturatie a filtrelor:

Apăsați lung tasta

Activarea indicatorului de saturatie a filtrului cu cărbune activ

Notă: această operațiune se efectuează cu hota oprită.

Acest indicator este dezactivat în mod normal; apăsați lung

tasta

pentru a activa funcția: tasta se iluminează cu ntă.

Pentru a dezactiva funcția, apăsați lung tasta se iluminează cu lumină intermitentă.

Întreținerea

Curățarea

Pentru curățare folosii EXCLUSIV un material îmbibat cu detergenti lichizi neutri. NU UTILIZATI UNELTE SAU INSTRUMENTE PENTRU CURĂTARE! Evitați folosirea produselor pe bază de abrazivi NU FOLOSITI ALCOOL!

Întreținerea tăvii de colectare a vaporilor în urma condensului Tava de colectare trebuie să fie golită și curățată CEL PUȚIN o dată pe săptămână sau mai frecvent în funcție de utilizarea hotei.

1. Asezați un recipient sub orificiul de aerisire.
2. Apăsați clapeta de deschidere în jos pentru a deschide orificiul de aerisire și continuați să goliți tava de colectare a vaporilor rezultați în urma condensului.

Atenție! Reziduurile de condens ar putea rămâne în interiorul tăvii de colectare chiar și după operațiunea de golire.

Prin urmare, procedați după cum urmează:

1. Scoateți tava de colectare din locașul său, evitând răsturnarea acesteia.
2. Încheiați procesul de golire al tăvii de colectare și curățați-o conform descrierii de mai sus.

1. Reaşezatī tava de colectare în locaşul său, procedând în ordinea inversă demontării.

Filtru anti-grăsimi

Fig. 1-9

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 8

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturarea filtrului de carbon apare după un anumit timp de utilizare, care variază în funcție de tipul aragazului și de regularitatea curățării filtrului degresant. În orice caz, este necesar să înlocuți cartușul la maxim patru luni (sau când sistemul indicator vă semnalează saturarea filtrelor – dacă este prevăzut pe modelul dvs).

NU-I spălați sau refolosiți

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% de energia electrică.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.
