GEBRUIKSAANWIJZING BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

NL - Montagevoorschriften en gebruiksaanwijzing

lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren. • Laat kinderen niet aan de knoppen zitten of met het apparaat spelen. • Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassen. • Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd. • De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND). • Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand. • U mag niets flamberen onder de afzuigkap. • Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids. Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt. LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

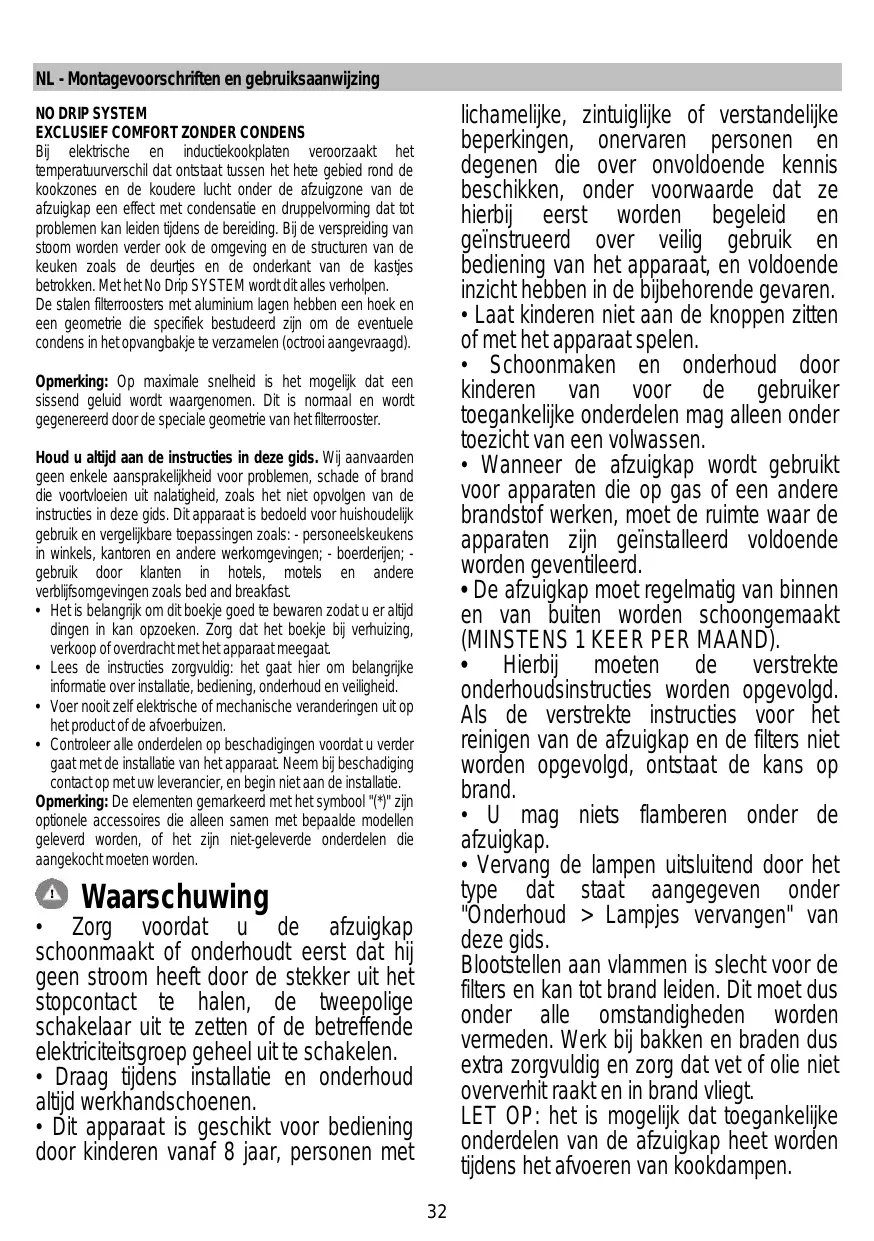

NO DRIP SYSTEM EXCLUSIEF COMFORT ZONDER CONDENS Bij elektrische en inductiekookplaten veroorzaakt het temperatuurverschil dat ontstaat tussen het hete gebied rond de kookzones en de koudere lucht onder de afzuigzone van de afzuigkap een effect met condensatie en druppelvorming dat tot problemen kan leiden tijdens de bereiding. Bij de verspreiding van stoom worden verder ook de omgeving en de structuren van de keuken zoals de deurtjes en de onderkant van de kastjes betrokken. Met het No Drip SYSTEM wordt dit alles verholpen. De stalen filterroosters met aluminium lagen hebben een hoek en een geometrie die specifiek bestudeerd zijn om de eventuele condens in het opvangbakje te verzamelen (octrooi aangevraagd). Opmerking: Op maximale snelheid is het mogelijk dat een sissend geluid wordt waargenomen. Dit is normaal en wordt gegenereerd door de speciale geometrie van het filterrooster. Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast. • Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat. • Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid. • Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen. • Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie. Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen. • Draag tijdens installatie en onderhoud altijd werkhandschoenen. • Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met 32

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.

gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig wordt gevolgd. • De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken. • Zorg dat de lamp op de juiste manier is geplaatst omdat anders de kans ontstaat op elektrische schokken, zelfs als de kap niet wordt gebruikt. • Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters. • Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven. • Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type. • Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven. • Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan. • Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld.

Als de afzuigkap is geleverd met een actief koolfilter, moet dit

Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis. Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie. Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid. • Houd de buis zo kort mogelijk. • Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°). • Vermijd grote variaties in de doorsnede van de afvoerbuis.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieuregelgeving. Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte. Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.

Toestel ontworpen, getest en gefabriceerd volgens: • Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 62 cm, in geval van een gas- of gemengd fornuis. Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.

teken van een onjuiste werking van het product. Het interne vetfilter wordt opzettelijk niet verwarmd om het grootste gedeelte van het in de lucht aanwezige vocht te kunnen laten condenseren. Hier worden er dus druppels gevormd die worden verzameld in een daarvoor bestemd opvangbakje.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

Advies en voorschriften voor een optimaal gebruik van het NO DRIP SYSTEM • Aangeraden wordt om de afzuigkap enkele minuten voorafgaand aan de start van de bereiding in te schakelen, zodat de onderste oppervlakken ervan worden verward. Laat de afzuigkap functioneren tot de geuren verdwenen zijn. • Wij raden aan om de vetfilters niet onmiddellijk na het einde van de bereiding te verwijderen, zodat er voldoende tijd is om de in het vetfilter aanwezige condens te verzamelen in het opvangbakje. • Het resultaat van het opvangen van condens neemt toe met de verhoging van de afzuigsnelheid (vermogen). • Het NO DRIP SYSTEM biedt de beste resultaten in een omgeving met een temperatuur tussen de 18°C en de 25°C. • Open de stoomopvang (plaat) altijd tot aan einde van zijn beweging.

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren. Attentie! De voedingskabel moet door de bevoegde technische assistentie dienst worden vervangen om ieder risico te voorkomen.

Voordat u met de installatie begint: • Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installatiegebied. • Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de filtratie-vorm moet worden gebruikt. • Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven (*), garantiebewijs (*) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Indien panelen en/of wanden en/of zijkastjes aanwezig zijn, controleer of er voldoende ruimte is om de afzuigkap te monteren en controleer of het bedieningspaneel gemakkelijk bereikt kan worden.

Motor OFF knop (stand by)

Deze afzuigkap is ontworpen om, in geval van plaatsing boven een inductiekookplaat, condensvorming op de onderkant van de kap te voorkomen. In tegenstelling tot gaskookplaten of elektrische kookplaten verwarmt de inductiekookplaat uitsluitend de pannen die het voedsel bevatten en niet de omringende lucht; de oppervlakken van de afzuigkap blijven dus koud. Wanneer de hete bereidingsdampen opstijgen, ontmoeten ze de koude oppervlakken van de afzuigkap, condenseren ze en geven ze het aanwezige vocht af aan de lucht. Het vocht wordt snel omgezet in waterdruppels die ook vet en onzuiverheden bevatten en die vervolgens onvermijdelijk op de kookplaat en het voedsel vallen. Om dit probleem te voorkomen, worden alle onderste oppervlakken van de afzuigkap verwarmd door een systeem van interne en onzichtbare weerstanden. Het feit dat de onderkant van de afzuigkap warm wordt, ook zonder dat de onderliggende kookplaat wordt ingeschakeld, is dus volkomen normaal en geen

Selectieknop voor de lage snelheid (zuigkracht)

Selectietoets voor de middelste snelheid (zuigkracht) Selectietoets voor de hoge en intensieve snelheid (zuigkracht). Druk om de hoge snelheid (zuigkracht) te activeren. Druk opnieuw om de intensieve snelheid (zuigkracht) te activeren (5 minuten durend knipperlicht, na afloop keert de kap weer terug in de middelste snelheid (zuigkracht).

Licht ON/OFF Druk kort om het licht van het kookvlak aan of uit te schakelen. Druk langdurig om de omgevingsverlichting aan of uit te schakelen (alleen voor enkele modellen)..

lang ingedrukt om deze functie in te schakelen: de toets gaat nu continu aan. Houd de toets lang ingedrukt om deze functie uit te schakelen: de toets gaat knipperen.

ON/OFF toets "Anticondensfunctie": om te voorkomen dat er condens op het oppervlak van de kap wordt gevormd. Te activeren indien nodig. "Automatische anticondensfunctie": de functie wordt door de kap geactiveerd zodra deze aangaat. Automatische activering ON/OFF: druk 5 seconden lang in, met uitgeschakelde afzuigkap, tot de LED 3 seconden vast brandt (en, indien voorzien, een geluidssignaal wordt gehoord) om de functie te ACTIVEREN. druk 5 seconden lang in, met uitgeschakelde afzuigkap, tot de LED 3 seconden KNIPPERT (en, indien voorzien, een geluidssignaal wordt gehoord) om de functie te DEACTIVEREN. Opmerking: De anticondensfunctie, gaat alleen aan als de motor aan is.

Onderhoud Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL! Onderhoud van het condensopvangbakje Het bakje moet TEN MINSTE eenmaal per week of, afhankelijk van de gebruiksfrequentie van de afzuigkap, vaker geledigd en gereinigd worden. 1. 2.

Opgelet! Ook al wordt deze functie nooit geactiveerd, voer in ieder geval altijd het onderhoud van het bakje zoals aangegeven in de paragraaf "Onderhoud - Schoonmaak – Onderhoud van het anticondensbakje".

Indicatores filters verzadigd De kap geeft regelmatig aan dat het onderhoud van de filters moet worden uitgevoerd. Toets vast aan: het onderhoud van de vetfilters moet uitgevoerd worden. Toets knipperend aan: het onderhoud van de koolstoffilter moet uitgevoerd worden. Opmerking: De signalering dat de filters zijn verzadigd, is zichtbaar binnen de eerste minuut na de uitschakeling van de kap. Binnen deze minuut moet de reset van de indicators van de verzadiging worden uitgevoerd. Reset van de indicators filters verzadigd: Houd de toets

Activering indicator koolstoffilter verzadigd Opmerking: deze handeling dient uitgevoerd te worden terwijl de kap uit staat. Deze indicator is gewoonlijk uitgeschakeld, houd de toets

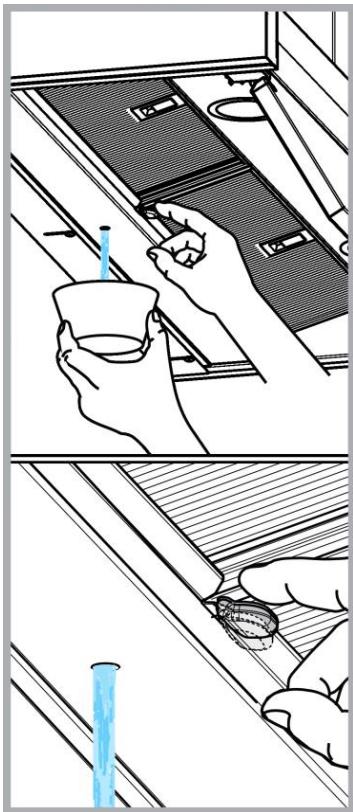

Plaats een bak onder de afvoeropening. Druk het lipje omlaag om de afvoer te openen en laat het condensopvangbakje leegstromen.

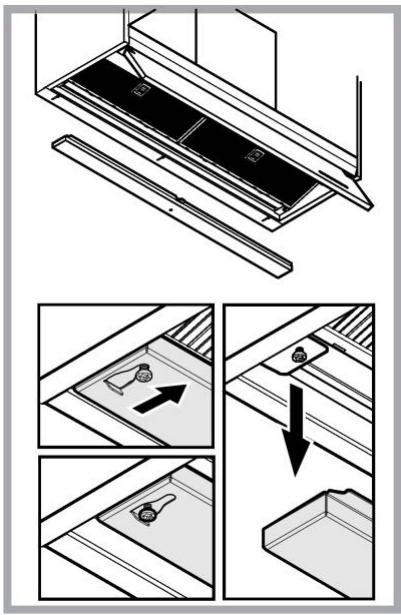

Opgelet! Ook na de handeling voor lediging kunnen er in het bakje condensresten achterblijven. Ga derhalve als volgt te werk: 3. Verwijder het bakje uit zijn zitting, maar let op het niet te kantelen. 4. Voltooi de lediging van het bakje en reinig het zoals hierboven beschreven.

De verlichting van de afzuigkap maakt gebruik van LEDtechnologie. Dankzij de LEDS bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90%. Neem voor vervanging contact op met de technische dienst.

Plaats het bakje terug in zijn zitting, in omgekeerde volgorde ten opzichte van de demontage.

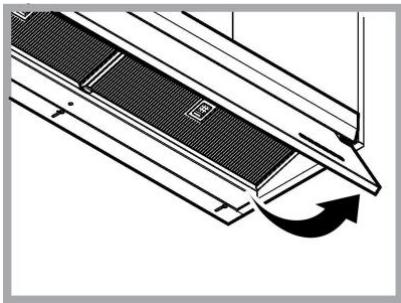

afb. 1-9 Vangt vetdeeltjes op uit de kookdampen. Het vetfilter moet iedere maand worden gereinigd met een nietagressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft echter geen invloed op de filterwerking. Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen voor filterend apparaat) Afb.8

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden
