BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP - Köögituuluti ELICA - Tasuta kasutusjuhend

Toote tüüp	Köögikubu
Bränd	ELICA
Ühilduvad mudelid	BOX IN, BOX IN LUX, BOX IN PLUS, BOXIN NO DRIP
Kondensatsioonivastane süsteem	No Drip System koos sisemiste takistitega, mis soojendavad alumisi pindu
Kondensatsioonivastane funktsioon	Käsitsi või automaatne aktiveerimine (spetsiaalse nupu kaudu)
Paigaldusviis	Imemisversioon (väljatõmme) või filtriga versioon (ringlus söefiltriga)
Juhtnupud	Surunupud kiiruse, valgustuse, kondensatsioonivastase funktsiooni jaoks
Saadaval kiirused	3 kiirust + intensiivkiirus (5 minutit)
Valgustus	LED (plaadi ja ümbritsev valgustus vastavalt mudelile)
Filtrid	Metallist rasvafilter (puhastatav) + Aktiivsöefilter (valikuline, vahetatav)
Filtrite küllastuse indikaator	Jah, rasvafiltri ja aktiivsöefiltri jaoks
Kondensatsioonikandiku hooldus	Tühjendamine ja puhastus vähemalt kord nädalas
Rasvafiltri puhastus	Igakuine, käsitsi või nõudepesumasinas (õrn tsükkel)
Söefiltri vahetus	Maksimaalselt iga 4 kuu tagant (või vastavalt indikaatorile)
Vahetatav valgustus	LED, hooldus teeninduse poolt
Minimaalne paigalduskaugus	50 cm (elektripliit) / 62 cm (gaas või kombineeritud)
Toiteallikas	Vt andmesilti (standardpinge)
Ohutus	Toite katkestamine enne hooldust, automaatne väljalülitus pole mainitud
Vastavusstandardid	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.
Soovitatav kasutus	Kodune ja sarnane (professionaalsed köögid, talud, hotellid)

Korduma kippuvad küsimused - BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

Kuidas töötab No Drip System?

No Drip System soojendab kubu alumisi pindu sisemiste takistite kaudu, vältides kuuma auru kondenseerumist külmadele pindadele. Tekkinud tilgad kogutakse spetsiaalsesse anumasse.

Kuidas aktiveerida kondensatsioonivastast funktsiooni?

Funktsiooni käsitsi aktiveerimiseks vajutage spetsiaalset nuppu. Automaatseks aktiveerimiseks hoidke kubu väljalülitatud olekus seda nuppu 5 sekundit all, kuni LED põleb pidevalt (kostab helisignaal).

Milline on minimaalne kaugus kubu ja pliidiplaadi vahel?

Vähemalt 50 cm elektripliidi ja 62 cm gaasi- või kombipliidi korral. Kui plaadi tootja on ette näinud suurema kauguse, järgige seda.

Kuidas puhastada metallist rasvafiltrit?

Puhastage seda kord kuus mitteagressiivse pesuvahendiga, käsitsi või nõudepesumasinas madalal temperatuuril ja kiirel tsüklil. Nõudepesumasinas pesemine võib filtrit pleekida, kuid ei vähenda selle tõhusust.

Kui tihti tuleb kondensatsioonikandikut tühjendada?

Vähemalt kord nädalas või sagedamini vastavalt kasutusele. Tühjendamiseks asetage anum tühjendusava alla ja vajutage keelekest, seejärel eemaldage kandik puhastamiseks.

Millal vahetada aktiivsöefiltrit?

Maksimaalselt iga 4 kuu tagant või kui söefiltri küllastuse indikaator vilgub. Seda filtrit ei puhastata, see tuleb välja vahetada.

Kuidas lähtestada filtrite küllastuse indikaator?

Pärast hooldust, kubu väljalülitatud olekus, vajutage pikalt vastavat nuppu (klahv 3 ^+). LED peab kustuma, et kinnitada lähtestamist.

Kas ma saan kasutada kubu ilma rasvafiltrita?

Ei, kubu ei tohi kunagi kasutada ilma korralikult paigaldatud rasvafiltrita. See võib seadet kahjustada ja põhjustada tuleohtu.

Kuidas vahetada LED-valgustust?

LED-id on suletud ja need tuleb lasta välja vahetada volitatud teeninduskeskusel või kvalifitseeritud spetsialistil. Ärge proovige seda ise teha.

Mida teha liigse müra korral maksimaalsel kiirusel?

Intensiivkiirusel tekkiv sahin on normaalne filtri geomeetria tõttu. Kui müra on ebatavaline, kontrollige, et filtrid on korralikult paigaldatud ja miski ei takista kubu tööd.

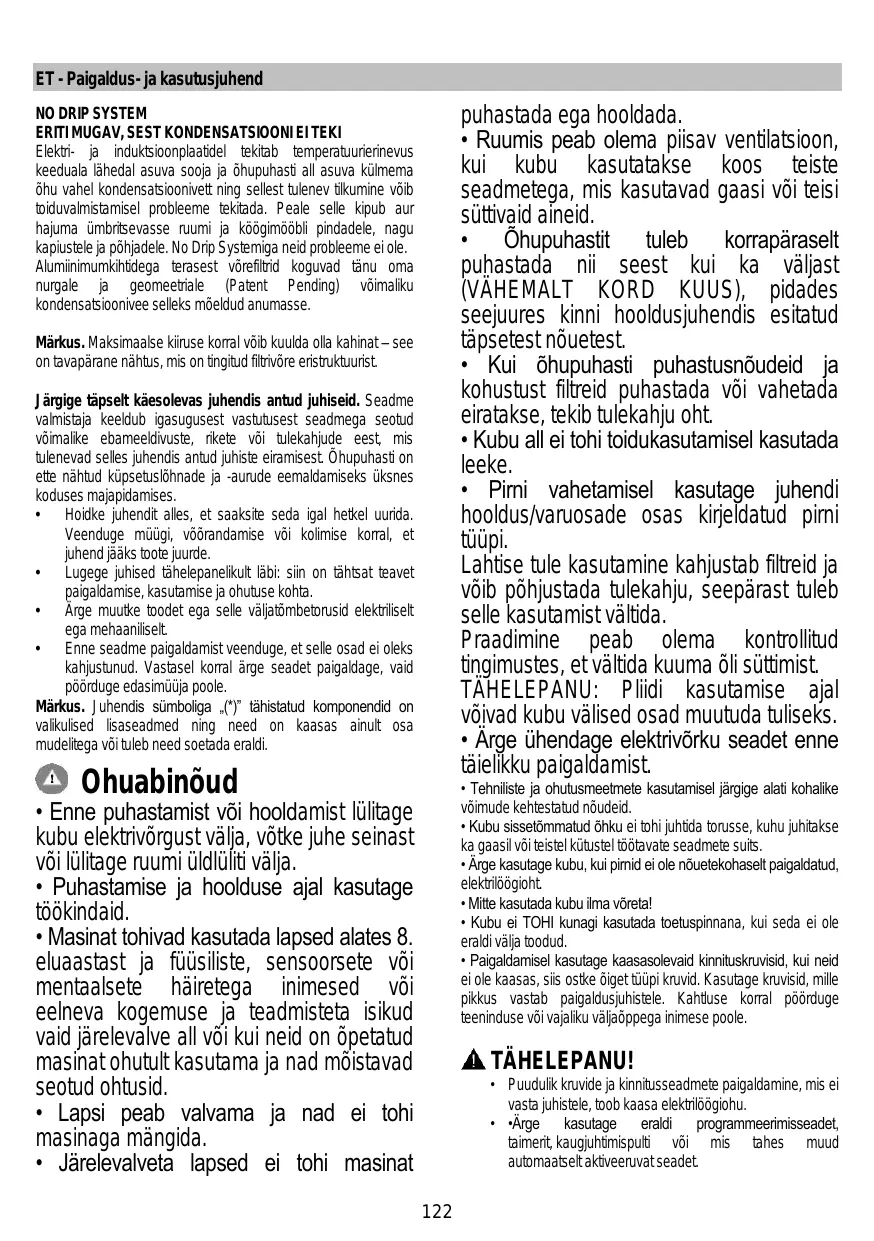

KASUTUSJUHEND BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

Elektri- ja induktsioonplaatidel tekitab temperatuurierinevus keeduala lahedal asuva sooja ja öhupuhasti all asuva külmema öhu vahel kondensatsioonivett ning sellest tulenev tilkumine vöib toiduvalmistamisel probleeme tekitada. Peale selle kipub aur hajuma ümbritsevasse ruumi ja köögimoöbli pindadele, nagu kapiustele ja pöhjadele. No Drip Systemiga neid probleeme ei ole.

Alumiinimumkihtidega terasest võrefiltrid koguvad tänu oma nurgale ja geomeetriale (Patent Pending) võimaliku kondensatsioonivee selleks mõeldud anumasse.

Märkus. Maksimaalse kiiruse korral vöib kuulda olla kahinat – see on tavapärane nähtus, mis on tingitud filtrivõre eristruktuurist.

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Öhupuhasti on ette nähtud küpsetuslöhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, vöörandamise vöi kolimise korral, et juhend jääks toote juurde.
• Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatömbetorusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga „(*)” tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hooldusė ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
  • Järelevalveta lapsed ei tohi masinat

puhastada ega hooldada.

• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Öhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.
• Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.
• Kubu all ei tohi toidukasutamisel kasutada leeke.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja vöib pöhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma öli süttimist.

TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Årge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.
• Kubu sissetömmatud öhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits.
• Ärge kasutage kubu, kui pimid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke öiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol ■ tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
  Soovitused keskondlike möjude vähendamiseks kasutamise ajal: Lülita tömbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lasse sel töötada paar minutit pärast toldu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav löhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusus ja vähendada müra.

Kasutamine

Öhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatömberežiimis kui ka öhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Õhu väljatõmbega versioon

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

⚠ TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

⚠ TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage öhupuhasti väljatömbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on vördne öhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tömme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.
! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°).
! Vältige toru ristlõike olulist muutumist.

Filtersüsteem

Välja tömmatud öhk puhastatakse rasvast ja löhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi öhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50cm ning gaasi- vöi kombineeritud pliidi puhul väiksem kui 62cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Vörgupinge peab vastama öhupuhasti sees asuval andmesildil toodud pingele. Kui öhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast öhupuhasti paigaldamist ligipääsetavas kohas. Kui öhupuhastil pistikut ei ole (puhasti on otse vörku ühendatud) või kui pistik ei asu kohas, mis jäaks ka pärast öhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lülti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

⚠ TÄHELEPANU!

Enne kui lülitate öhupuhasti uuesti elektrivörku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas vörgukaabel on korralikult monteeritud.

Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine läbi viidud olema selleks autoriseeritud inimeste poolt.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsõefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega öhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Kui õhupuhasti ümber jääb seinatahvleid ja/või -paneele ja/või seinakappe, siis kontrollige, et õhupuhasti paigaldamiseks oleks piisavalt ruumi ning et juhtpaneellle pääseks alati hölpsasti ligi.

Töötamine

See öhupuhasti on projekteeritud nii, et saab vältida kondensatsioonivee teket pliidiplaadi kohale paigaldatud seadme alumistele pindadele.

Erinevalt gaasi või elektriga töötavast pliidiplaadist soojendab induktsioonplaat ainult toitu sisaldavaid anumaid ning mitte ümbritsevat õhku, seega jäävad õhupuhasti pinnad jahedaks.

Kui kuum toiduvalmistusaur üles tõuseb ja õhupuhasti külmadele pindadele jõuab, tekib kondensatsioon ja seega moodustuvad niiskes õhus kiiresti veepiisad, mis kukuvad paratamatult pliidipinnale või toidu sisse, olles endasse imanud juba ka rasvaineid ja mustust.

Selle probleemi vältimiseks soojendab õhupuhasti kõiki alumisi pindu sisetakistussüstem, mis pole nähtav. õhupuhasti alumisi pindasid soojendatakse seestpoolt ka siis, kui plidiplaat pole sisse lülitatud – see on seadme normaalne töö, mitte märk törkest.

Sisemist rasvafiltrit ei soojendata, et see saaks koguda endasse suure osa öhuniiskusest – filtri pinnal moodustuvad veepiisad, mis kogutakse selleks möeldud nõusse.

Soovitused ja nõuded NO DRIP SYSTEMi optimaalseks kasutuseks

• Soovitatav on lülitada öhupuhasti sisse paar minutit enne toiduvalmistamise alustamist, et sisepinnad jõuaksid soojeneda. Hoidke seadet sees, kuni aur ja löhn on kadunud.
• Kohe pärast toiduvalmistamise löpetamist pole soovitatav rasvafiltrit eemaldada – jätke aega, et filtrisse kogunenud kondensatsioonivesi jõuaks veeanumasse jõuda.
• Kondensatsioonivee kogumine on intensiivsem, kui suurendatakse tömbekiiirust (-võimsust).
• NO DRIP SYSTEM annab parima tulemuse, kui ruumi temperatuur on vahemikus 18 °C ja 25 °C.

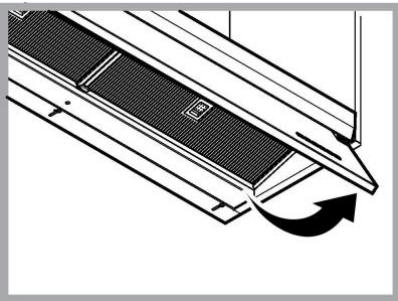

  • Avage aurukoguja (kate) alati lõpuni.

Mootori väljalülitamise (ooterežiimi) nupp

Väikese kiiruse (tõmbevõimsuse) valimise nupp

Keskmise kiiruse (tõmbevõimsuse) valimise nupp

Suure ja intensiivse kiiruse (tõmbevõimsuse) valimise nupp.

Vajutage, et valida suur kiirus (tõmbevõimsus).

Et valida intensiivne kiirus (tõmbevõimsus), vajutage veel kord (vilkuv nupp, õhupuhasti töötab 5 minutit, seejärel lülitub seade automaatselt keskmisele kiirusele (tõmbevõimsusele).

Tulede sisse- ja väljalülitamise nupp

Vajutage lühidalt, et lülitada sisse või välja keeduala valgustus.

Vajutage pikemalt, et lülitada sisse- või välja nõrk valgus (ainult mõnel mudelil).

Kondensatsioonivastase funktsiooni sisse- ja väljalülitamise nupp: aitab vältida kondensatsioonivee tekkimist öhupuhasti pindadel. Aktiveerige vajaduse korral.

Kondensatsiooni automaatne tõkestamine: õhupuhasti aktiveerib funktsiooni alati, kui õhupuhasti sisse lülitatakse.

ON/OFF, automaatne aktiveerimine: funktsiooni AKTIVEERIMISEKS vajutage väljalūlitatud ōhupuhasil nupp 5 sekundiks alla, kuni LED põleb 3 sekundit pideva tulega (võib kõlada ka audiosignaal).

funktsiooni INAKTIVEERIMISEKS vajutage väljalülitatud öhupuhastil nupp 5 sekundiks alla, kuni LED põleb 3 sekundit VILKUVA tulega (võib kõlada ka audiosignaal).

Märkus. Kondesatsioonivastane funktsioon aktiveerub üksnes siis, kui mootor on sisse lülitatud.

Tähelepanu! Ka juhul, kui te seda funktsiooni kunagi ei kasuta, tuleb kondensatsioonivastast anumat siiski regulaarselt hooldada, nii nagu on

kirjeldatud peatükis „Hooldus – Puhastamine – Kondensatsioonivett koguva anuma hooldus”.

Filtrite küllastumise näidikud

Õhupuhasti näitab regulaarsete ajavahemike järel, et filtreid on vaja hooldada.

põleb pidevalt: vaja on hooldada rasvafiltrit.

Nupp vilgub: vaja on hooldada aktiivsöefiltrit.

Märkus: filtrite küllastumise hoiatust on näha esimese minuti jooksul pärast öhupuhasti väljalülitamist – selle aja jooksul toimub filtrite küllastumise näidikute ennistamine.

Filtrite küllastumise näidikute ennistamine:

Vajutada pikalt nuppu

Aktiivsöefiltri küllastumise näidiku aktiveerimine

Märkus: seda toimingut tehakse, kui õhupuhasti on välja lülitatud.

See näidik on tavaliselt desaktiveeritud. Vajutada pikalt nuppu

, et funktsioon aktiveerida: nupp hakkab pidevalt

põlema.

Funktsiooni desaktiveerimiseks vajutada nuppu pikalt: nupp hakkab vilkuma.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÖI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Anum tuleb tühjendada ja puhastada VÄHEMALT kord nädalas või olenevalt õhupuhasti kasutamisest ka sagedamini.

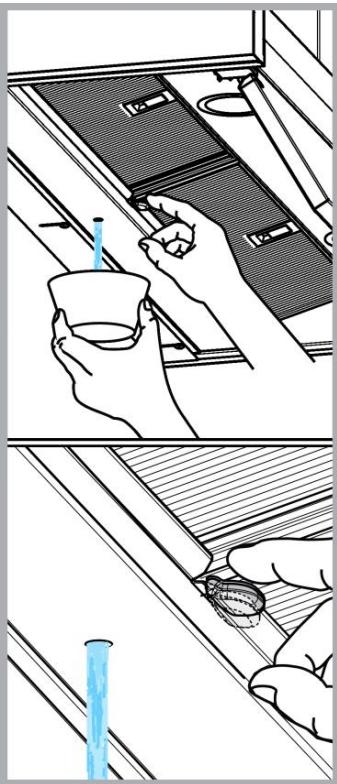

1. Asetage õhuava alla anum.
2. Tömmake ava avamiseks nn keelekest allapoole ja laske veel välja voolata.

Tähelepanu! Veejääke võib anumasse jääda ka siis, kui olete veel lasknud välja voolata.

Seepärast toimige nii.

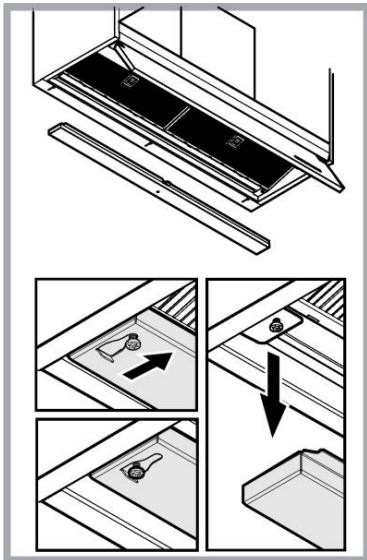

1. Võtke kondensatsioonianum oma kohalt välja, hoolitsedes, et see ümber ei läheks.
2. Valage see täiesti tühjaks ja puhastage, nagu eespool kirjeldatud.

1. Pange anum oma kohale tagasi, tehes äravõtmisele vastupidised toimingud.

Rasvafilter - Joonis 1-9

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tömmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 8

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel: olenevalt pliidist ja sellest, kui regulaarselt rasvafiltrit puhastatakse. Igal juhul tuleb kassetti vahetada vähemalt iga nelja kuu tagant (või kui filtrite küllastumise indikaatorsüsteem (olemasolu korral) näitab, et seda tuleb teha).

Seda EI TOHI pesta ega taasaktiveerida.

Pirnide vahetamine

Ōhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega vörreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.

NO DRIP SYSTEM
