BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP - Konyhai páraelszívó ELICA - Ingyenes használati útmutató

Termék típusa	Konyhai páraelszívó
Márka	ELICA
Kompatibilis modellek	BOX IN, BOX IN LUX, BOX IN PLUS, BOXIN NO DRIP
Kondenzáció elleni rendszer	No Drip System belső ellenállásokkal, amelyek fűtik az alsó felületeket
Kondenzáció elleni funkció	Manuális vagy automatikus aktiválás (dedikált gombon keresztül)
Beépítési mód	Elszívó (kültéri elvezetés) vagy szűrő (visszakeringetés aktívszén szűrővel)
Vezérlés	Nyomógombok sebességhez, világításhoz, kondenzáció elleni funkcióhoz
Elérhető sebességek	3 sebesség + intenzív sebesség (5 perc)
Világítás	LED (főlap és környezeti világítás modelltől függően)
Szűrők	Fém zsírszűrő (tisztítható) + Aktívszén szűrő (opcionális, cserélendő)
Szűrő telítettség jelző	Igen, zsírszűrőhöz és aktívszén szűrőhöz
Kondenzvíz tartály karbantartása	Ürítés és tisztítás legalább hetente egyszer
Zsírszűrő tisztítása	Havonta, kézzel vagy mosogatógépben (kímélő ciklus)
Aktívszén szűrő csere	Maximum 4 havonta (vagy jelző szerint)
Cserélhető világítás	LED, szerviz által cserélendő
Minimális beépítési távolság	50 cm (elektromos) / 62 cm (gáz vagy vegyes)
Elektromos tápegység	Lásd az adattáblát (szabványos feszültség)
Biztonság	Áramtalanítás karbantartás előtt, automatikus leállítás nem említett
Megfelelőségi szabványok	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, stb.
Ajánlott használat	Háztartási és hasonló (profi konyhák, tanyák, hotelek)

Gyakran ismételt kérdések - BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

Hogyan működik a No Drip System?

A No Drip System belső ellenállásokkal fűti a páraelszívó alsó felületeit, megakadályozva a forró gőz lecsapódását a hideg falakon. A képződött cseppeket egy dedikált tartály gyűjti össze.

Hogyan aktiválható a kondenzáció elleni funkció?

Nyomja meg a dedikált gombot a funkció manuális aktiválásához. Automatikus aktiváláshoz, amikor a páraelszívó ki van kapcsolva, tartsa lenyomva ezt a gombot 5 másodpercig, amíg a LED folyamatosan világítani nem kezd (hangjelzés).

Mekkora a minimális távolság a páraelszívó és a főzőlap között?

Legalább 50 cm elektromos lap esetén, és 62 cm gáz vagy vegyes lap esetén. Kövesse a főzőlap gyártójának utasításait, ha nagyobb távolság van előírva.

Hogyan kell tisztítani a fém zsírszűrőt?

Havonta egyszer tisztítsa nem agresszív mosószerrel, kézzel vagy mosogatógépben alacsony hőfokon és rövid ciklusban. A mosogatógépes mosás elszíneződést okozhat, de nem csökkenti a hatékonyságot.

Milyen gyakran kell üríteni a kondenzvíz gyűjtőtartályt?

Legalább hetente egyszer, vagy gyakrabban a használattól függően. Az ürítéshez helyezzen egy edényt a leeresztőnyílás alá, nyomja meg a fület, majd vegye ki a tartályt a tisztításhoz.

Mikor kell cserélni az aktívszén szűrőt?

Maximum 4 havonta, vagy amikor a szűrő telítettségjelzője villogni kezd. Ez a szűrő nem tisztítható, cserélni kell.

Hogyan lehet visszaállítani a szűrő telítettségjelzőjét?

A karbantartás után, a páraelszívó kikapcsolt állapotában tartsa lenyomva a megfelelő gombot (3 ^+ gomb). A LED-nek ki kell aludnia a visszaállítás megerősítéséhez.

Használható a páraelszívó zsírszűrő nélkül?

Nem, a páraelszívót soha nem szabad a zsírszűrő megfelelő felszerelése nélkül használni. Ez károsíthatja a készüléket és tűzveszélyt jelenthet.

Hogyan cserélhető a LED világítás?

A LED-ek be vannak építve, és csak hivatalos szerviz vagy szakképzett szakember cserélheti. Ne próbálja meg saját kezűleg elvégezni.

Mit tegyek, ha a páraelszívó túl hangos maximális sebességen?

Az intenzív sebességen hallható zúgás normális a szűrő geometriája miatt. Ha a zaj rendellenes, ellenőrizze, hogy a szűrők megfelelően vannak-e felszerelve, és semmi nem akadályozza-e a páraelszívót.

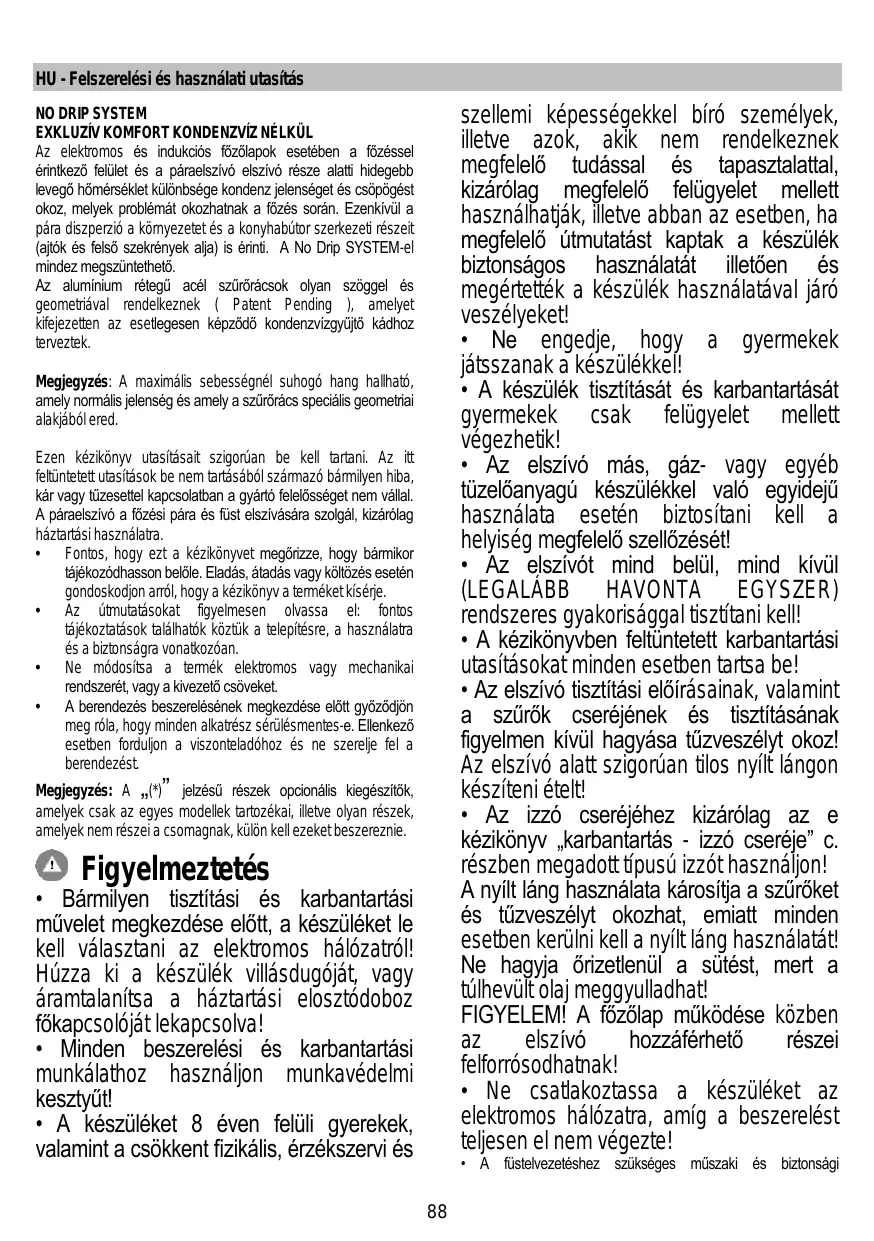

HASZNÁLATI ÚTMUTATÓ BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

Az elektromos és indukciós főzőlapok esetében a főzéssel érintkező felület és a páraelszívó elszívó része alatti hidegebb levegő hőmérséklet különbsége kondenz jelenséget és csöpögést okoz, melyek problémát okozhatnak a főzés során. Ezenkívül a pára diszperzió a környezetet és a konyhabútor szerkezeti részeit (ajtók és felső szekrények alja) is érinti. A No Drip SYSTEM-el mindez megszüntethető.

Az alumínium rétegű acél szűrőácsok olyan szöggel és geometriával rendelkeznek (Patent Pending), amelyet kifejezetten az esetlegesen képződő kondenzvízgyűjtő kádhoz terveztek.

Megjegyzés: A maximális sebességnél suhogó hang hallható, amely normális jelenség és amely a szűrőrács speciális geometriai alakjából ered.

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen híba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.
• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.
• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.
• A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.

Megjegyzés: A „(*)” jelzésű részek opcionális kiegészítők, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie.

Figyelmeztetés

• Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!
• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!
• A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és

szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!

- Ne engedje, hogy a gyermekek játsszanak a készülékkel!

- A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

- Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!

- Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!

- A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be! - Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!

- Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon! A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát! Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

- Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!

• A füstelvezetéshez szükséges műszaki és biztonsági

intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!

• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstjének elvezetéshez használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerezésére!
• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!

FIGYELEM!

• A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!
• Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon

feltüntetett ■ jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

- Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és

hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy göz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el azagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Beszívó

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik.

FIGYELEM!

Kivezetöcső nincs a csomagban, külön kell azt megvennie.

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen

FIGYELEM!

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°).
! Kerülje a cső deformálódását.

Szűrőverzió

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielött a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 62cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai

páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

FIGYELEM!

Mielött az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Figyelem! A kockázatok megelőzése érdekében a tápkábel cseréjét csak az engedéllyel rendelkező műszaki szervizszolgálat végezhetil!

Felszerelés

PMielött a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelő méretű-e.
• Vegye le az aktiv szenes filtert/filtereket (*) ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.
• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg.

Oldalsó panelek és/vagy falak és/vagy faliszekrények esetén győződjön meg róla, hogy elegendő hely áll rendelkezésre az elszívó beszerelésére, illetve a vezérlő panel minden esetben könnyen hozzáférhető legyen.

Működése

Ezt a páraelszívót arra tervezték, hogy megakadályozza a kondenzvíznek az elszívó alsó felületein való képződését, ha az elszívót egy indukciós főzőlap fölé helyezik.

A gáz- vagy elektromos főzőlappal ellentétben az indukciós főzőlap csak az ételt tartalmazó edényeket melegíti és nem a kömyező levegőt, ezért a páraelszívó felülete hideg marad.

Amikor a főzésből származó forró füstök találkoznak a páraelszívő hideg felületével, lecsapódnak, és párát bocsátanak a levegőbe, mely gyorsan vízcseppekké alakul át, amelyek elkerülhetetlenül a főzőlapra és az ételekre potyognak, óhatatlanul zsírt és szennyeződést hozva magukkal.

Ennek a problémának az elkerülése érdekében a páraelszívó alsó felületét egy belső, tehát nem látható ellenálló-rendszer melegíti, ezért a páraelszívó alsó felületének felmelegedése, az alatta lévő főzőlap bekapcsolása nélkül is, teljesen normális jelenség, és nem a termék hibás működésének jele.

A belső zsírszűrőt szándékosan nem melegítik fel azért, hogy lehetővé tegye a levegőben lévő pára nagy részének

lecsapódását. Ezen a felületen tehát cseppek fognak képződni, amelyek az e célra tervezett kádban kerülnek összegyűjtésre.

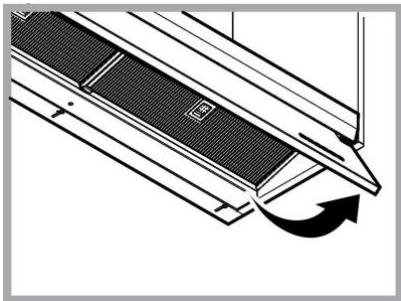

A NO DRIP SYSTEM használatára vonatkozó tanácsok és előírások

• Javasoljuk, hogy a páraelszívót a főzés megkezdése előtt néhány perccel kapcsolja be annak érdekében, hogy annak alsó felülete felmelegedhessen és addig működtesse, amíg a szagok el nem tűnnek.
• Javasoljuk, hogy a zsírszűrőket ne távolítsa el közvetlenül a főzés végeztével annak érdekében, hogy a zsírszűrőben összegyült kondenzvíz lerakódhasson a kádban.
• A kondenzvíz összegyűjtésének eredményeként megnő az elszívási sebesség (teljesítmény).
• A NO DRIP SYSTEM 18°C és 25°C közötti hőmérsékletű helyiségben nyújt legjobb teljesítményt.
  • Mindig ütközésig kell kinyitni a páragyűjtőt (panel).

Alacsony sebesség (elszívás teljesítmény) gomb

Közepes sebesség (elszívás teljesítmény) gomb

Gyors és intenzív sebesség elszívó (teljesítmény) gomb.

A gyors sebesség (elszívás teljesítmény) bekapcsolásához nyomja meg a gombot!

Az intenzív fokozat (elszívás teljesítmény) bekapcsolásához nyomja meg még egyszer a gombot (a gomb villog. Az intenzív sebesség időtartama 5 perc, amely leteltével az elszívó visszaáll a közepes sebességi fokozatra (elszívás teljesítmény).

Tasto ON/OFF luce

„Páramentesítő funkció” BE/KI (ON/OFF) gomb: arra szolgál, hogy megakadályozza a pára lecsapódását az elszívó felületén. Szükség esetén kapcsolja be!

„Automatikus páramentesítő funkció”: az elszívó automatikusan elindítja a funkciót, valahányszor bekapcsolja az elszívót.

Automatikus BE/KI kapcsolás: a funkció AKTIVÁLÁSA érdekében kikapcsolt elszívó mellett 5 másodpercig nyomja a gombot, amíg a LED 3 percig fixen nem világít (és rövid hangjelzés hallatszik, ha így van tervezve).

A funkció KIIKTATÁSA érdekében kikapcsolt elszívó mellett 5 másodpercig nyomja a gombot, amíg a LED 3 másodpercig nem VILLOG (és rövid hangjelzés hallatszik, ha így van tervezve).

Megjegyzés: A páramentesítő funkció kizárólag működésben lévő motor esetén kapcsol be!

Figyelem! Akkor is, ha soha nem kapcsolja be ezt a funkciót, minden esetben rendszeresen tartsa karban a pára tálcát, a Karbantartás - Takarítás - Pára tálca karbantartása c. fejezetben leírtak szerint!.

Szürötelítettség kijelző

Az elszívó szabályos időközönként jelzi, ha a szűrők karbantartása

szükséges.

gomb világít: zsírszűrő karbantartása szükséges

gomb villog: aktív szénszűrő karbantartása

szükséges

Megjegyzés: A szűrők telítettségének kijelzése az elszívó kikapcsolását követő egy percen belül látható. Ez alatt az egy perc alatt végezhető el a telítettség kijelzés újraállítása.

Szürötelítettség kijelző újraállítása:

Hosszan nyomja meg a gombot

Az aktív szénszűrő telítettség kijelzés aktiválása

Megjegyzés: a művelet elvégzéséhez kapcsolja ki az elszívót!

Ez a kijelző általában ki van kapcsolva. Bekapcsolásához

nyomja meg hosszasan a fixen világítani kezd. 3 ^+ gombot, amely ekkor

A funkció kikapcsolásához nyomja meg hosszan : a gomb villogni kezd.

Karbantartás

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosóserrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSEG SEMMMILYEN ESZKÖZRE. Kerülje a sürolöszert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!

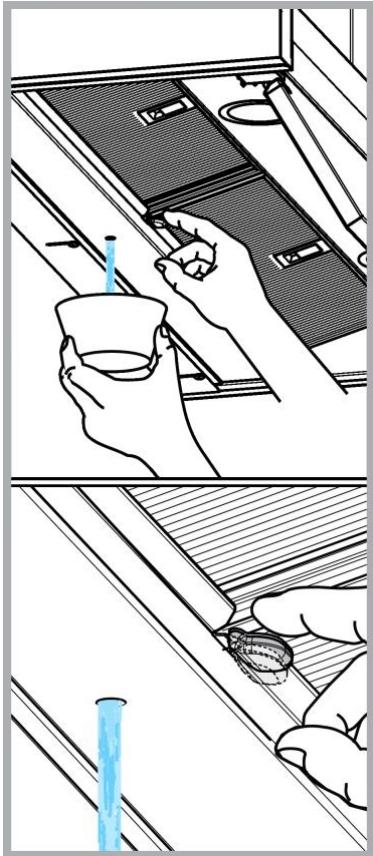

Kondenzvízgyűjtő kád karbantartása

A kádat hetente LEGALÁBB egy alkalommal vagy gyakrabban is ki kell üríteni és meg kell tisztítani, az elszívó használatának gyakoriságától függően.

1. Tegyen egy edényt a szellőzőnyílás alá.
2. Nyomja a nyelvet lefelé, hogy kinyissa a szellőzőnyílást és kiürítse a kondenzvízgyűjtőt.

Figyelem! Kondenzvíz maradványok maradhatnak a kádban az ürítést köveőten is.

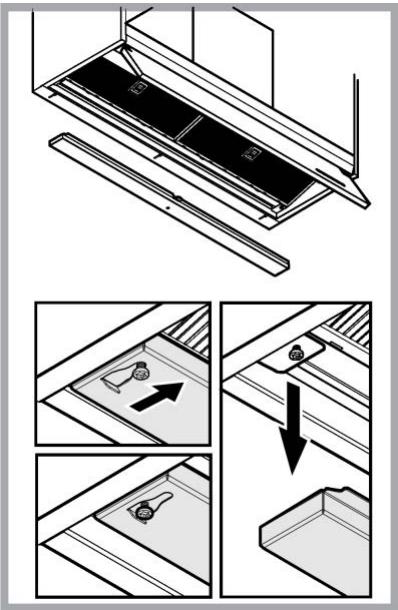

Ezért az alábbiak szerint kell eljárni:

1. Vegye ki a kádat a helyéről, ügyeljen arra, hogy ne fordítsa fejre.
2. Végezze el a kád ürítését és tisztítását a fent leírtak szerint.

1. Szerelje vissza a kádat a helyére, a kiszereléssel ellentétes sorrendben végezve a műveleteket.

Zsírszűrő filter

ábra 1-9

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén)

1. ábraMagában tartja a főzésből származó kellemetlen szagokat.

A szénfilter teltítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként (vagy amikor a filterek telítődését jelző rendszer – ha a birtokunkban lévő modellnél van ilyen - ennek szükségességét jelzi.

Az elszívó LED technológiára épülő világítási rendszerrel van felszerelve.

A LEDEK optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé.

Izzócsere esetén forduljon a szakszervízhez.

NO DRIP SYSTEM
