BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP - Kuchyňský odsavač par ELICA - Bezplatný návod k obsluze

Typ produktu	Kuchyňská digestoř
Značka	ELICA
Kompatibilní modely	BOX IN, BOX IN LUX, BOX IN PLUS, BOXIN NO DRIP
Systém proti kondenzaci	No Drip System s vnitřními odpory ohřívajícími spodní povrchy
Funkce proti kondenzaci	Manuální nebo automatická aktivace (přes vyhrazené tlačítko)
Způsob instalace	Odsávací verze (venkovní odvod) nebo filtrační verze (recirkulace s uhlíkovým filtrem)
Ovládání	Tlačítka pro rychlost, osvětlení, funkci proti kondenzaci
Dostupné rychlosti	3 rychlosti + intenzivní rychlost (5 minut)
Osvětlení	LED (osvětlení varné desky a okolí podle modelů)
Filtry	Kovový tukový filtr (omyvatelný) + Aktivní uhlíkový filtr (volitelný, vyžaduje výměnu)
Indikátor nasycení filtrů	Ano, pro tukový a uhlíkový filtr
Údržba nádobky na kondenzát	Vypouštění a čištění alespoň jednou týdně
Čištění tukového filtru	Měsíčně, ručně nebo v myčce (jemný cyklus)
Výměna uhlíkového filtru	Maximálně každé 4 měsíce (nebo podle indikátoru)
Vyměnitelné osvětlení	LED, zásah autorizovaného servisu
Minimální instalační vzdálenost	50 cm (elektrická) / 62 cm (plynová nebo kombinovaná)
Elektrické napájení	Viz výrobní štítek (standardní napětí)
Bezpečnost	Odpojení napájení před údržbou, automatické vypnutí není uvedeno
Normy shody	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.
Doporučené použití	Domácí a podobné (profesionální kuchyně, farmy, hotely)

Často kladené otázky - BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

Jak funguje systém No Drip System?

No Drip System ohřívá spodní povrchy digestoře pomocí vnitřních odporů, čímž zabraňuje kondenzaci horkých par na studených stěnách. Vzniklé kapky jsou shromažďovány ve vyhrazené nádobce.

Jak aktivovat funkci proti kondenzaci?

Stiskněte vyhrazené tlačítko pro manuální aktivaci funkce. Pro automatickou aktivaci, když je digestoř vypnutá, stiskněte toto tlačítko na 5 sekund, dokud se LED nerozsvítí trvale (zvukový signál).

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Nejméně 50 cm pro elektrickou desku a 62 cm pro plynovou nebo kombinovanou desku. Dodržujte pokyny výrobce desky, pokud je uvedena větší vzdálenost.

Jak čistit kovový tukový filtr?

Čistěte jej jednou měsíčně neagresivním detergentem, ručně nebo v myčce při nízké teplotě a rychlém cyklu. Mytí v myčce může filtr zbarvit, ale neovlivní jeho účinnost.

Jak často je třeba vypouštět nádobku na kondenzát?

Alespoň jednou týdně nebo častěji podle použití. Pro vypuštění umístěte nádobu pod vypouštěcí otvor a stiskněte jazýček, poté vyjměte nádobku a vyčistěte ji.

Kdy vyměnit aktivní uhlíkový filtr?

Maximálně každé 4 měsíce, nebo když indikátor nasycení uhlíkového filtru bliká. Tento filtr se nečistí a musí být vyměněn.

Jak resetovat indikátor nasycení filtrů?

Po údržbě, když je digestoř vypnutá, dlouze stiskněte příslušné tlačítko (tlačítko 3 ^+). LED by měla zhasnout, aby potvrdila reset.

Mohu používat digestoř bez tukového filtru?

Ne, digestoř by nikdy neměla být používána bez správně namontovaného tukového filtru. Mohlo by dojít k poškození spotřebiče a hrozí nebezpečí požáru.

Jak vyměnit LED osvětlení?

LED jsou utěsněné a musí být vyměněny autorizovaným servisem nebo kvalifikovaným odborníkem. Nepokoušejte se to provést sami.

Co dělat v případě nadměrného hluku při maximální rychlosti?

Šelest při intenzivní rychlosti je normální kvůli geometrii filtru. Pokud je hluk abnormální, zkontrolujte, zda jsou filtry správně nainstalovány a zda digestoř nic neucpává.

NÁVOD K OBSLUZE BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

IT Istruzioni di montaggio e d'uso
EN Instruction on mounting and use
DE Montage- und Gebrauchsanweisung
FR Prescriptions de montage et mode d'emploi
NL Montagevoorschriften en gebruiksaanwijzingen
ES Montaje y modo de empleo
PT Instruções para montagem e utilização
EL OΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
SV Monterings- och bruksanvisningar
FI Asennus- ja käyttöohjeet
NO Instrukser for montering og bruk
DA Bruger- og monteringsvejledning
PL Instrukcja montażu i obsługi
CS Návod na montáž a používání
SK Návod k montáži a užití
HU Felszerelési és használati utasítás
BG Инструкции за монтаж и употреба
RO Instructiuni de montaj și utilizare
RU Инструкция по монтажу и эксплуатации
UK Інструкція з монтажу і експлуатації
КК Монтаждау мен пайдалану нускауы
ET Paigaldus- ja kasutusjuhend
LT Montavimo ir naudojimosi instrukcija
LV lerīkošanas un izmantošanas instrukcija
SR Uputstva za montažu i upotrebu
SL Navodila za montažo in uporabo
HR Uputstva za montažu i za uporabu
TR Montaj ve kullanım talimatları
AR طرق لتركيب واسستعمال

7x

∅ 3,5 x 9,5 mm

4x

∅ 4,5 x 16 mm

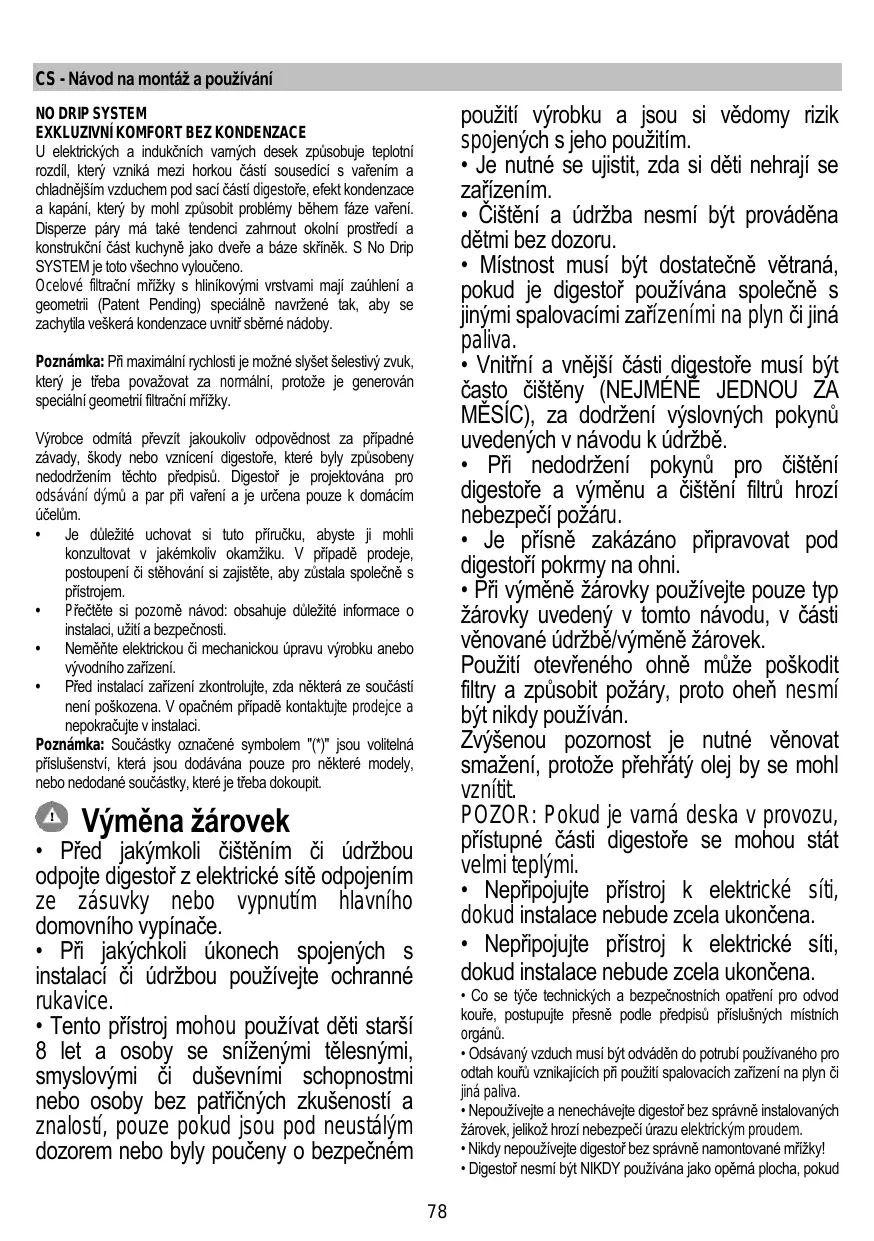

U elektrických a indukčních varných desek způsobuje teplotní rozdíl, který vzniká mezi horkou částí sousedící s vařením a chladnějším vzduchem pod sací částí digestoře, efekt kondenzace a kapání, který by mohl způsobit problémy během fáze vaření. Disperze páry má také tendenci zahmout okolní prostředí a konstrukční část kuchyně jako dveře a báze skřiněk. S No Drip SYSTEM je toto všechno vyloučeno.

Ocelové filtrační mřížky s hliníkovými vrstvami mají zaúhlení a geometrii (Patent Pending) speciálně navržené tak, aby se zachytila veškerá kondenzace uvnitř sběrné nádoby.

Poznámka: Při maximální rychlosti je možné slyšet šelestivý zvuk, který je třeba považovat za normální, protože je generován speciální geometrií filtrační mřížky.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

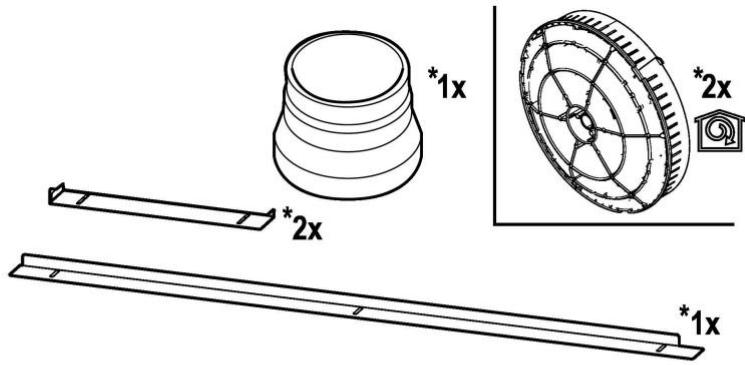

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném

použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

- Je nutné se ujistit, zda si děti nehrají se zařízením.

- Čištění a údržba nesmí být prováděna dětmi bez dozoru.

- Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

- Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

- Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

- Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

- Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kourů vznikajících při použití spalovacích zařizení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud

pro tento účel není výslovně určena.

• Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.
• V případě pochyb se obrat'te na pověřený servis nebo se porad'te s odborným personálem.

⚠️ POZOR!

• V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.
• Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označený v souladu s evropskou směmicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidskě zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udřozvání účinnosti snížování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udřozvání jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

⚠️ POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit. Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

⚠️ POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty. Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací přiruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.

Filtrační provedení

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 62cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

⚠️ POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pozor! Výměna napájecího kabelu musí být provedena pouze

odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

Instalace

Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.
• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

V případě existence panelů a/nebo stěn a/ nebo /postranních závěsných skřiněk si ověřte zda existuje dostatečný prostor pro montáž digestoře a zda je stále možné přístupovat bez problémů k řídícímu panelu.

Provoz

Tato digestoř je navržena tak, aby se zabránilo kondenzaci na jejích spodních plochách, když je umístěna nad indukční varnou deskou.

Na rozdíl od plynové nebo elektrické varné desky, indukční varná deska ohřívá pouze nádoby, které obsahuji potraviny a ne okolní vzduch, takže povrchy digestoře zůstávají studené.

Když horké výpary z vaření stoupají, setkávají se se studenými povrchy digestoře, kondenzuji a uvolňují tak vlhkost přitomnou ve vzduchu, která se rychle promění v kapičky vody, které pak nevyhnutelně spadnou na samotnou desku a na jídlo, spolu s tukem a nečistotami.

Aby se tomuto problému zabránilo, jsou všechny spodní povrchy digestoře zahřívány systémem vnitřních odporů, které nejsou viditelné, a proto je ohřátí spodních povrchů digestoře, i bez zapnutí záchytné desky vespod, zcela normální a není signálem poruchy výrobku.

Vnitřní tukový filtr není schválně zahřiván, aby kondenzoval většinu vlhkosti přítomné ve vzduchu, na tomto povrchu se tak vytvoří kapky, které jsou shromažďovány do speciální nádoby.

Doporučení a požadavky na optimální využití NO DRIP SYSTEM

• Doporučuje se zapnout digestoř pár minut předtím, než začnete vařit, aby se zahřály spodní plochy a udržovat ji v provozu, dokud nezmizí všechny pachy.
• Doporučuje se neodstraňovat tukové filtry, hned jak je vaření ukončeno, aby byl dán čas kondenzátu shromážděném v tukovém filtru se usadit do nádoby.
• S rostoucí rychlostí sání (výkon) se zvyšuje výsledek sběru kondenzátu.
• NO DRIP SYSTEM nabízí nejlepší výkon v prostředí s teplotou mezi 18°C a 25°C.
  • Vždy otevřete zachytávač páry (závoj) až na doraz.

Tlačítko pro nastavení nízké rychlosti (výkonu odsávání)

Tlačítko pro nastavení středně vysoké rychlosti (výkonu odsávání).

Tlačítko pro nastavení vysoké a intenzivní rychlosti (výkonu odsávání).

Stiskněte pro aktivaci vysoké rychlosti (výkonu odsávání).

Znovu stiskněte pro aktivaci intenzivní rychlosti (výkonu odsávání) (blikající tlačítko, délka trvání 5 minut, poté bude znovu nastavena středně vysoká rychlost (výkon odsávání).

Tlačítko ON/OFF světel

Krátce stiskněte pro zapnutí nebo vypnutí osvětlení varné desky.

Dlouze stiskněte pro zapnutí nebo vypnutí prostorového osvětlení (pouze u některých modelů).

Tlačitko ON/OFF "Antikondenzační funkce": zamezuje vytváření kondenzátu na povrchu digestoře. Aktivuje se v případě potřeby.

"Automatická antikondenzační funkce": digestoř aktivuje tuto funkci při každém zapnutí digestoře.

Automatická aktivace ON/OFF: když je digestoř vypnutá, stiskněte na 5 sekund tlačítko, dokud se na 3 sekundy nezobrazí rozsvícená LED kontrolka (a pípnutí, je-li předvidáno), aby se funkce AKTIVOVALA;

když je digestoř vypnutá, stiskněte na 5 sekund tlačítko, dokud nebude LED kontrolka BLIKAT 3 sekundy (a pípnutí, je-li předvidáno) pro DEAKTIVACI funkce.

Poznámka: Antikondenzační funkce se v každém případě aktivuje pouze se zapnutým motorem.

Pozor! I v případě, že tato funkce není nikdy aktivována, je nutné v každém případě pravidelně provádět údržbu nádoby na kondenzát, dle pokynů uvedených v odstavci "Údržba - Čištění - Údržba nádoby na kondenzát".

Ukazatel zanesení filtrů

Digestoř v pravidelných intervalech signalizuje, že je nutné provést údržbu filtrů.

Tlačitko 3 ^+ nepřerušovaně svítí: provedte údržbu tukového filtru.

Tlačitko 3 ^+ svítí a bliká: proved'te údržbu aktivního uhlíkového filtru.

Poznámka : Signalizace zanesení filtrů je viditelná po dobu jedné minuty po vypnutí digestoře, během této doby musí být proveden reset ukazatelů zanesení.

Reset ukazatelů zanesení filtrů:

Dlouze stiskněte tlačítko 3 ^+

Aktivace ukazatele zanesení aktivního uhlíkového filtru Poznámka: tento úkon musí být proveden s vypnutou digestoří.

Tento ukazatel je za normálních okolností deaktivován; dlouze

3 ^+ stiskněte tlačítko pro aktivaci této funkce: tlačítko začne nepřerušovaně svítit.

Pro deaktivaci funkce dlouze stiskněte tlačitko : tlačitko začne prerušovaně svítit.

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMÚCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Údržba nádoby na kondenzát

Nádoba musí být vyprázdněna a vyčištěna jednou týdně nebo častěji v závislosti na používání digestoře.

1. Umístěte pod odvzdušňovací otvor nádobu.
2. Pro otevření odvzdušňovacího otvoru stiskněte jazýček směrem dolů a vyprázdněte sběrač kondenzátu.

Pozor! Zbytky kondenzátu mohou zůstat uvnitř nádoby i po provedení vyprázdnění.

Proto postupujte následovně.

1. Vyjměte nádobu z uložení a zabraňte jejímu překlopení.
2. Vyprázdněte nádobu a vyčistěte jí, jak je popsáno výše.

1. Nádobu namontujte zpět do jejího uložení postupem opačným pro demontáz.

Tukový filtr

Obr. 1-9

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázoměna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr.8

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí vybavení vlastněného modelu – vyznačuje tuto potřebu).

NEMUŽE být umýván či regenerován.

Výměna žárovek

Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD.

DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie.

Pro výměny se obrat'te na servisní službu.

NO DRIP SYSTEM (SYSTÉM NO DRIP)

EXKLUZÍVNY KOMFORT BEZ KONDENZÁCIE

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Elektrické napojenie

udržanie v činnosti, až kým pach nezmizne.

V pravidelných intervaloch odsávač pary signalizuje potrebu vykonať údržbu filtrov.

Údržba nádržky na zber kondenzácie

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.
