BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP - Кухонна витяжка ELICA - Безкоштовний посібник користувача

Тип продукту	Кухонна витяжка
Бренд	ELICA
Сумісні моделі	BOX IN, BOX IN LUX, BOX IN PLUS, BOXIN NO DRIP
Система антиконденсації	No Drip System з внутрішніми резисторами, що нагрівають нижні поверхні
Функція антиконденсації	Ручне або автоматичне увімкнення (через спеціальну кнопку)
Спосіб встановлення	Витяжний (зовнішнє відведення) або фільтрувальний (рециркуляція з вугільним фільтром)
Управління	Кнопки для швидкості, освітлення, функції антиконденсації
Доступні швидкості	3 швидкості + інтенсивна швидкість (5 хвилин)
Освітлення	LED (освітлення плити та навколишнього простору залежно від моделі)
Фільтри	Металевий жировий фільтр (миється) + Активований вугільний фільтр (опціонально, потребує заміни)
Індикатор насичення фільтрів	Так, для жирового та вугільного фільтрів
Обслуговування піддону для конденсату	Слив та очищення щонайменше раз на тиждень
Очищення жирового фільтра	Щомісяця, вручну або в посудомийній машині (делікатний цикл)
Заміна вугільного фільтра	Максимум кожні 4 місяці (або згідно з індикатором)
Замінне освітлення	LED, заміна через сервісний центр
Мінімальна відстань встановлення	50 см (електрична) / 62 см (газова або комбінована)
Електроживлення	Див. паспортну табличку (стандартна напруга)
Безпека	Вимкнення живлення перед обслуговуванням, автоматичне вимкнення не згадується
Норми відповідності	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.
Рекомендоване використання	Побутове та аналогічне (професійні кухні, ферми, готелі)

Часті запитання - BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

Як працює система No Drip System?

No Drip System нагріває нижні поверхні витяжки за допомогою внутрішніх резисторів, запобігаючи конденсації гарячих парів на холодних стінках. Утворені краплі збираються в спеціальному піддоні.

Як увімкнути функцію антиконденсації?

Натисніть спеціальну кнопку для ручного увімкнення функції. Для автоматичного увімкнення при вимкненій витяжці натисніть цю кнопку на 5 секунд, поки світлодіод не загориться постійно (звуковий сигнал).

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Щонайменше 50 см для електричної плити та 62 см для газової або комбінованої. Дотримуйтесь інструкцій виробника плити, якщо зазначено більшу відстань.

Як очистити металевий жировий фільтр?

Очищайте його раз на місяць неагресивним миючим засобом вручну або в посудомийній машині при низькій температурі та швидкому циклі. Миття в посудомийній машині може знебарвити фільтр, але не впливає на його ефективність.

Як часто потрібно спорожняти піддон для збору конденсату?

Щонайменше раз на тиждень або частіше залежно від використання. Для спорожнення поставте ємність під зливний отвір і натисніть на язичок, потім зніміть піддон для очищення.

Коли замінювати активований вугільний фільтр?

Максимум кожні 4 місяці або коли блимає індикатор насичення вугільного фільтра. Цей фільтр не миється і потребує заміни.

Як скинути індикатор насичення фільтрів?

Після обслуговування при вимкненій витяжці довго натисніть відповідну кнопку (клавіша 3 ^+). Світлодіод має згаснути, підтверджуючи скидання.

Чи можна використовувати витяжку без жирового фільтра?

Ні, витяжку ніколи не можна використовувати без правильно встановленого жирового фільтра. Це може пошкодити прилад і створити ризик пожежі.

Як замінити LED-освітлення?

Світлодіоди герметизовані і повинні замінюватися авторизованим сервісним центром або кваліфікованим фахівцем. Не намагайтеся робити це самостійно.

Що робити при надмірному шумі на максимальній швидкості?

Шелестіння на інтенсивній швидкості є нормальним через геометрію фільтра. Якщо шум ненормальний, перевірте, чи правильно встановлені фільтри і чи нічого не заважає витяжці.

ПОСІБНИК КОРИСТУВАЧА BOX IN - BOX IN LUX - BOX IN PLUS - BOXIN NO DRIP ELICA

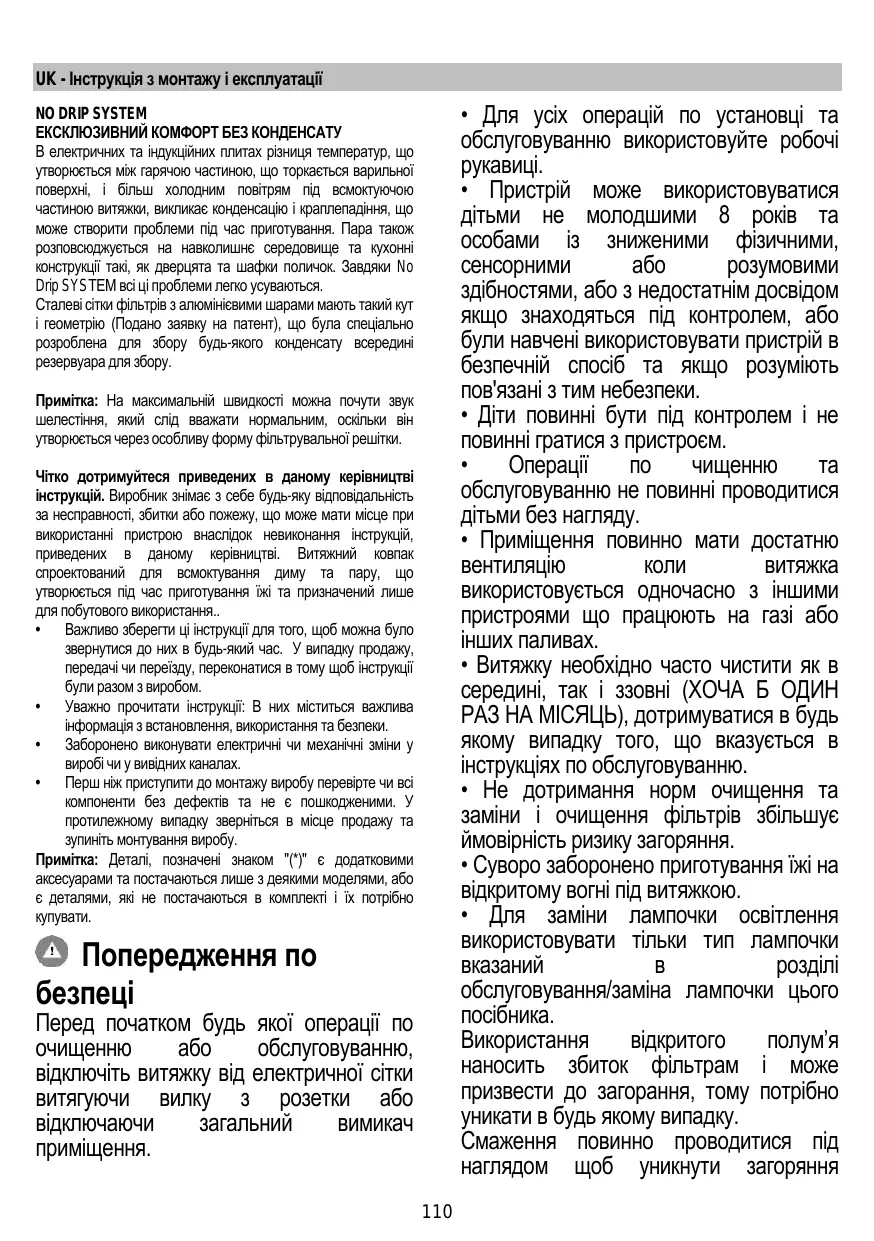

УНИКАЛЕН КОМФОРТ БЕЗ КОНДЕНЗ

ЕКСКЛЮЗИВНИЙ КОМФОРТ БЕЗ КОНДЕНСАТУ

В електричних та індукційних плитах різниця температур, що утворюється між гарячою частиною, що торкається варильної поверхні, і більш холодним повітрям під всмоктуючою частиною витяжки, викликає конденсацію і краплепадіння, що може створити проблеми під час приготування. Пара також розповсюджується на навколишне середовище та кухонні конструкції такі, як дверцята та шафки поличок. Завдяки No Drip SYSTEM всі ці проблеми легко усуваються.

Сталеві сітки фільтрів з алюмінієвими шарами мають такий кут і геометрію (Подано заявку на патент), що була спеціально розроблена для збору будь-якого конденсату всередині резервуара для збору.

Примітка: На максимальній швидкості можна почути звук шелестіння, який слід вважати нормальним, оскільки він утворюється через особливу форму фільтрувальної решітки.

Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

• Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в будь-який час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.
• Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу перевірте чи всі компоненти без дефектів та не є пошкодженими. У протилежному випадку зверніться в місце продажу та зупиніть монтування виробу.

Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті і їх потрібно купувати.

Попередження по

безпеці

Перед початком будь якої операції по очищенню або обслуговуванню, відключіть витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

- Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці.

- Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки.

- Діти повинні бути під контролем і не повинні гратися з пристроєм.

- Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.

- Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах.

- Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в інструкціях по обслуговуванню.

- Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.

- Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

- Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум'я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку.

Смаження повинно проводитися під наглядом щоб уникнути загоряння

розлитої олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

• Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка.
• Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуйтеся норм місцевих компетентних органів.
• Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.
• Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом.
• Ніколи не використовувати витяжку без правильно встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.
• Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу.
• Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню.
• У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

⚠️ УВАГА!

• Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.
• Не слід використовувати з програматором, таймером, окремим пультом керування або з будь-яким іншим пристроєм, який приводиться в дію автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/ЕС, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їхі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Варіант відведення

Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання.

⚠️ УВАГА!

Вивідна труба не постачається і тому необхідно її придбати окремо.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

⚠️ УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму.

Тому ми знімаємо з себе будь-яку відповідальність по вищесказаному.

! Використовуйте найкоротший витяжний канал.
! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°).
! Уникайте різких змін площі перерізу витяжного каналу.

Варіант з фільтрацією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати

ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 62 см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Увара! Заміна електрошнура має здійснюватись авторизованими службами технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу.
- Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються якщо Ви хочете використовувати ковпак в режимі рециркуляції.
• Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть.

Якщо є бокові панелі та/або стінки, та/або навісні шафки, перевірте, щоб було достатньо місяця для встановлення витяжки та щоб можна було без перешкод дістатися до панелі управління.

Функціонування

Ця витяжка була розроблена для запобігання конденсації на нижній поверхні при її розміщенні над індукційною плитою. На відміну від газової або електричної вариальної поверхні, індукційна плита нагріває тільки посуд, що містить їжу, а не навколишнє повітря, тому поверхня витяжки залишається

ХОЛОДНОЮ.

Коли гаряча пара піднімається, вона стикається з холодною поверхнею витяжки, потім конденсується і вивільняє вологу, присутню в повітрі, яка швидко перетворюється на краплі води, що потім неминуче падають на саму плиту та на їжу, разом з жиром та домішками бруду.

Щоб уникнути цієї проблеми, всі нижні поверхні витяжки нагріваються вбудованою системою внутрішнього підігріву, тому нагрівання нижніх поверхонь витяжки, навіть коли плита знизу вимкнена, є цілком нормальним і не є несправністю виробу.

Внутрішній жировий фільтр спеціально не нагрівається, щоб конденсувати більшу частину вологи, присутньої в повітрі, після чого на цій поверхні утворюються краплі, які збираються в спеціальному піддоні.

Поради та вказівки для оптимального використання NO DRIP SYSTEM

• Рекомендується увімкнути витяжку за кілька хвилин до початку готування, щоб нижня поверхня розігрілася і тримати її увімкненою, поки запах не зникне.
• Рекомендується не знімати жирові фільтри одразу після завершення приготування їжі закінчиться, щоб дати змогу конденсату, що зібрався в жировому фільтрі, осісти в піддоні.
• Збирання конденсату збільшується зі збільшенням швидкості всмоктування (потужності).
• NO DRIP SYSTEM забезпечує найкращий результат у помешкännі з температурою від 18°C до 25°C.

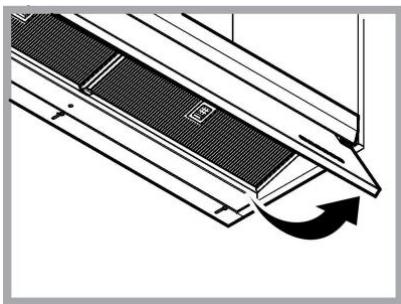

  • Завжди відкривайте уловлювач пари (стулку) до упору.

Кнопка вибору низької швидкості (потужності всмоктування)

Кпопка вибору середньої швидкості (потужності всмоктування)

Кнопка вибору швидкість (потужність всмоктування) висока і інтенсивна. Натиснути щоб активувати високу швидкість

(Потужність всмоктування).

Натиснути ще раз щоб активувати інтенсивну швидкість (Потужність всмоктування) (кнопка мигає приблизно 5 хвилин після чого повернеться до середньої швидкості (потужності всмоктування).

Кнопка ВКЛ/ВИКЛ світло

Натиснути на короткий час щоб включити або виключити освітлення варочної поверхні.

Натиснути на довший час щб включити або виключити світло середовища (лише на деяких моделях).

Кнопка ВКЛ/ВИКЛ "Функція антиконденсат": необхідна щоб запобігти утворенню конденсату на поверхні витяжки. Активувати при необхідності.

"Автоматична функція антиконденсат": витяжка активує функцію кожний раз коли включається витяжка.

Автоматична активація ON/OFF: коли витяжка вимкнена, натисніть кнопку на 5 секунд, доки індикатор не загориться постійним світлом на 3 сек. (і звуковий сигнал, якщо є), щоб АКТИВУВАТИ функцію.

коли витяжка вимкнена, натискайте кнопку 5 сек, поки індикатор не почне блимати 3 секунди (зі звуковим сигналом, якщо є), щоб ВИМКНУТИ функцію.

Примітка: функція анти конденсат в любому випадку активується тільки з включеним мотором.

Увага! Навіть якщо ця функція небуди ніколи активована, проводити завжди і в любому випадку обслуговування ємкості анти конденсату, періодично, як вказано в параграфі "Обслуговування – Чистка – Обслуговування ємкості антиконденсату"..

Індикатори насичення фільтрів

В регулярні інтервали витяжка сигналізує необхідність проведення обслуговування фільтрів.

Кнопка включена фіксованим світлом: провести обслуговування жирових фільтрів.

Кнопка включена мерехтливим світлом: провести обслуговування фільтру активованого вугілля.

Примітка: Сигнал насичення фільтру видно протягом першої хвилини після включення витяжки, протягом цього часу повинно бути проведено перезагрузку індикаторів насичення.

Перезагрузка індикаторів насичення фільтрів:

Натиснути на довгий час кнопку

Активація індикатора насичення фільтру активованого вугілля

Примітка: ця операція повинна бути проведена при виключений витяжці.

Цей індикатор, як правило, виключений, натиснути кнопку

на довгий час щоб активувати функцію: кнопка засвітиться фіксованим світлом.

Щоб відключити функцію, натиснути кнопку на довгий час: кнопка засвітиться мерехтливим світлом.

Догляд

Чистка

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні материали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

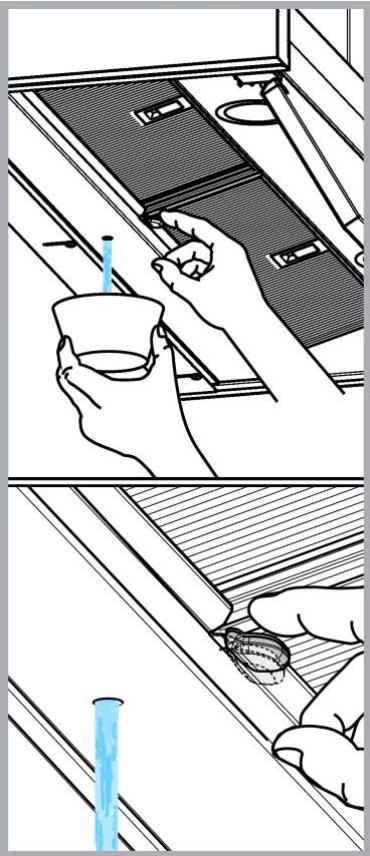

Догляд за піддоном для збору конденсату

Піддон слід спорожнювати та очищати найменше один раз на тиждень або частіше в залежності від використання витяжки.

1. Поставте ёмність під випускний отвір.
2. Натисніть фіксатор вниз, щоб відкрити випускний отвір, і злийте конденсат.

Увара! Залишки конденсату можуть залишатися всередині піддону навіть після спорожнення.

Тому виконайте такі дії:

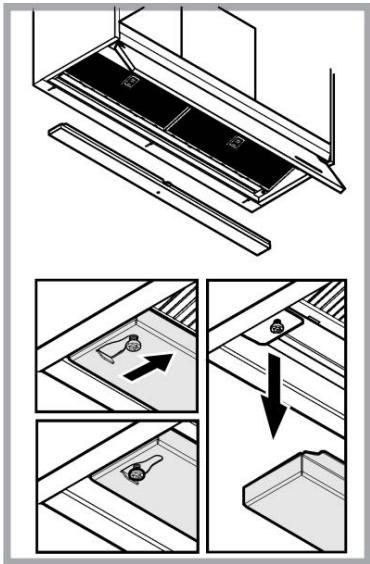

1. Вийміть піддон зі свого місця, не перевертаючи його вниз.
2. Завершіть спорожнення піддона та очистіть його, як описано вище.

1. Встановити піддон на місце, виконавши дії у зворотному порядку.

Фільтр затримки жирів

Мал. 1-9

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру.

Вугільний фільтр (тільки в режимі рециркуляції) Мал.8

Вбирає неприємні запахи кухні.

Насиченість вугільного фільтру перевіряється після більш або менш довгого використання в залежності від типу плити та регулярності чищення жиропоглинаючого фільтру. У будьякому випадку необхідно заміняти картридж принаймні через кожні чотири місяці (або коли система індикації насиченості фільтрів – якщо така передбачена у вашій моделі - вказує на таку необхідність)

НЕ підлягає миттю чи поновленню.

Заміна Ламп

Витяжка обладнана системою освітлення на основі технології діодів (LED).

ДІОДИ забезпечують оптимальне освітлення, тривалість їх в 10 разів вища від звичайних лампочок та дають 90% економії електроенергії.

Щодо їх заміни звертайтеся до служби технічного обслуговування.
