MANUAL DE UTILIZADOR CON.LED-106 Singercon

Instruções de utilização

Este Manual do Utilizador foi traduzido para sua conveniência através de tradução automática. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automática é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm qualquer efeito jurídico para efeitos de cumprimento ou execução. Se surgirem questões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesa desses conteúdos, que é a versão oficial.

Dados técnicos

Descrição do parâmetro	Valor do parâmetro
Nome do produto	Cabeça móvel LED	Cabeça móvil spot Cabeça		móvel
Modelo	CON.LED-106	CON.LED-107	CON.LED-108	CON.LED-111
Tensão nominal [V~] / frequência [Hz]	230/50
Potência nominal [W]	60	55	105	90
Fonte de luz	1x40W RGBW 4 em 1	1x60W LED branco	1x80W LED branco	1x35W LED; LED 6x4W
Dimensões [largura x profundidade x altura; mm]	310 x 250 x 220	300 x 200 x 200	200 x 250 x 350	200 x 160 x 220
Peso [kg]	3	3,1	6,35	2,25

1. Descrição geral

O manual do utilizador foi concebido para ajudar na utilização segura e sem problemas do dispositivo. O produto é concebido e fabricado de acordo com diretrizes técnicas rigorosas, utilizando tecnologias e componentes de última geração. Além disso, é produzido em conformidade com as mais rigorosas normas de qualidade.

NÃO UTILIZE O DISPOSITIVO SEM TER LIDO E COMPREENDIDO ESTE MANUAL DO UTILIZADOR.

Para aumentar a vida útil do aparelho e garantir um funcionamento sem problemas, utilize-o de acordo com este manual de instruções e efetue regularmente tarefas de manutenção. Os dados técnicos e as especificações contidas neste manual do utilizador estão atualizados. O fabricante reserva-se o direito de efetuar alterações associadas à melhoria da qualidade. O dispositivo foi concebido para reduzir ao mínimo os riscos de emissão de ruído, tendo em conta o progresso tecnológico e as oportunidades de redução do ruído.

Legenda

CE ! -0,5m

O produto está em conformidade com as normas de segurança aplicáveis.

Leia as instruções antes de utilizar.

O produto deve ser reciclado.

AVISO! ou CUIDADO! ou LEMBRETE! Aplicável à situação em causa. (sinal de aviso geral)

ATENÇÃO! Aviso de choque elétrico!

Distância mínima de 0,5 m de materiais inflamáveis a todas as superfícies externas da luminária.

Luminárias não adequadas para montagem direta em superfícies normalmente inflamáveis.

Cuidado, luz muito forte.

Substitua quaisquer telas de proteção danificadas ou rachadas.

Utilizar apenas em espaços interiores.

POR FAVOR, OBSERVE! Os desenhos deste manual servem apenas para fins ilustrativos e, em alguns pormenores, podem diferir do produto real.

2. Segurança de utilização

ATENÇÃO!

Ler todas as precauções de segurança e todas as instruções. O não cumprimento dos avisos e instruções pode resultar em choque elétrico, incêndio e/ou ferimentos graves ou mesmo morte.

Os termos "dispositivo" ou "produto" são utilizados nos avisos e instruções para fazer referência a:

Cabeça móvel LED

Cabeça móvil spot

Cabeça móvel

2.1. Segurança elétrica

a) A ficha deve encaixar na tomada. Não alterar a ficha de nenhum modo. A utilização de fichas originais e de tomadas adequadas reduz o risco de choque elétrico.
b) Evitar tocar em elementos ligados à terra, como tubos, aquecedores, caldeiras e frigoríficos. Existe um risco acrescido de choque elétrico se o aparelho ligado à terra for exposto à chuva, entrar em contacto direto com uma superfície molhada ou funcionar num ambiente húmido. A entrada de água no aparelho aumenta o risco de danos no aparelho e de choques elétricos.
c) Não tocar no aparelho com as mãos molhadas ou húmidas.
d) Utilizar o cabo apenas para o fim a que se destina. Nunca o utilize para transportar o aparelho ou para retirar a ficha de uma tomada. Manter o cabo afastado de fontes de calor, óleo, arestas afiadas ou peças móveis. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
e) Se a utilização do aparelho num ambiente húmido não puder ser evitada, deve ser aplicado um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque elétrico.
f) Não utilize o dispositivo se o cabo de alimentação estiver danificado ou apresentar sinais óbvios de desgaste. Um cabo de alimentação danificado deve ser substituído por um eletricista qualificado ou pelo centro de assistência técnica do fabricante.
g) Para evitar choques elétricos, não mergulhe o cabo, a ficha ou o aparelho em água ou outros líquidos. Não utilizar o aparelho em superfícies molhadas.

2.2. Segurança no local de trabalho

a) Se houver dúvidas quanto ao correto funcionamento do aparelho, entre em contato com o serviço de suporte do fabricante.
b) Apenas o ponto de assistência do fabricante pode reparar o dispositivo. Não tente nenhum reparo sozinho!
c) Em caso de incêndio, utilize um extintor de pó ou de dióxido de carbono ( CO_2 ) (um extintor destinado a ser utilizado em aparelhos elétricos sob tensão) para o apagar.
d) Mantenha este manual disponível para referência futura. Se este aparelho for transmitido a terceiros, o manual deve ser transmitido com ele.
e) Guardar os elementos da embalagem e as pequenas peças de montagem num local não acessível às crianças.
f) Manter o aparelho afastado de crianças e animais.

g) Se este dispositivo for utilizado em conjunto com outro equipamento, as restantes instruções de utilização também devem ser seguidas.

Lembrete! Quando utilizar o aparelho, proteja as crianças e outras pessoas que se encontrem nas proximidades.

2.3. Segurança pessoal

a) O aparelho não foi concebido para ser manuseado por pessoas (incluindo crianças) com funções mentais e sensoriais limitadas ou por pessoas sem experiência e/ou conhecimentos relevantes, exceto se forem supervisionadas por uma pessoa responsável pela sua segurança ou se tiverem recebido instruções sobre o modo de funcionamento do aparelho.
b) O dispositivo não é um brinquedo. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

2.4. Utilização segura do dispositivo

a) Quando não estiver a ser utilizado, guarde-o num local seguro, longe do alcance de crianças e de pessoas não familiarizadas com o dispositivo e que não tenham lido o manual do utilizador.
b) Manter o aparelho em perfeitas condições técnicas.
c) Manter o aparelho fora do alcance das crianças.
d) A reparação ou manutenção do aparelho deve ser efetuada por pessoal qualificado, utilizando apenas peças sobressalentes originais. Isto garantirá uma utilização segura.
e) Para garantir a integridade operacional do dispositivo, não remova as proteções montadas na fábrica e não desaperte nenhum parafuso.
f) É proibido interferir na estrutura do dispositivo para alterar os seus parâmetros ou a sua construção.
g) Manter o aparelho afastado de fontes de fogo e calor.

ATENÇÃO! Apesar da conceção segura do aparelho e das suas características de proteção, e apesar da utilização de elementos adicionais que protegem o operador, existe ainda um ligeiro risco de acidente ou lesão durante a utilização do aparelho. Mantenhase alerta e use o bom senso quando utilizar o dispositivo.

3. Orientações de utilização

O produto é um dispositivo de iluminação destinado apenas a fins de entretenimento, exposição e arquitetura. Não é adequado para iluminação doméstica.

O utilizador é responsável por quaisquer danos resultantes de uma utilização não intencional do dispositivo.

3.1. Descrição do dispositivo

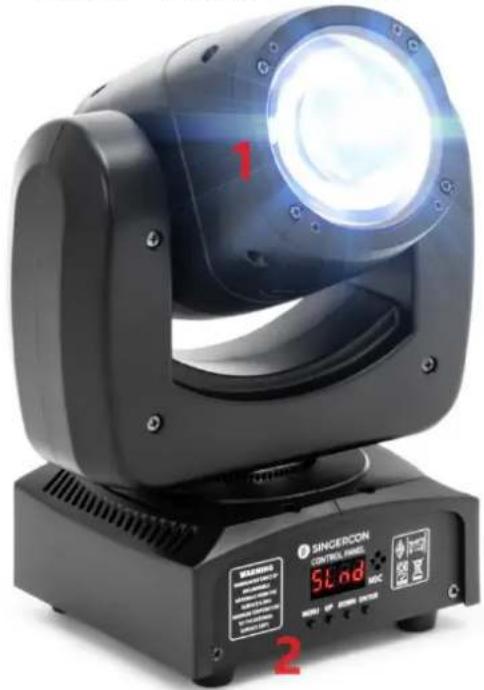

3.1.1. CON.LED-106

5 - Tomada do cabo de alimentação

6 - Botão MENU

7 - Botão PARA CIMA

8 - Botão PARA BAIXO

9 - Botão ENTER

3.1.2. CON.LED-107

1 - Cabeça LED

2 – Painel de controle

3 - Entrada DMX

4 - Saída DMX

5 – Tomada do cabo de alimentação

6 - Botão MENU

7 - Botão PARA CIMA

8 - Botão PARA BAIXO

9 - Botão ENTER

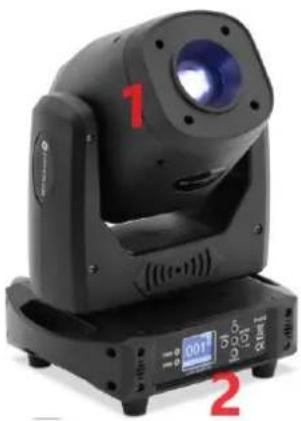

3.1.3. CON.LED-108

6 - Tomada do cabo de alimentação

7 - Luz de controle DMX

8 - Luz de controle de ERRO

9 - Botão MENU

10 - Botão PARA CIMA

11 - Botão PARA BAIXO

12 - Botão ENTER

13 - Botão OK

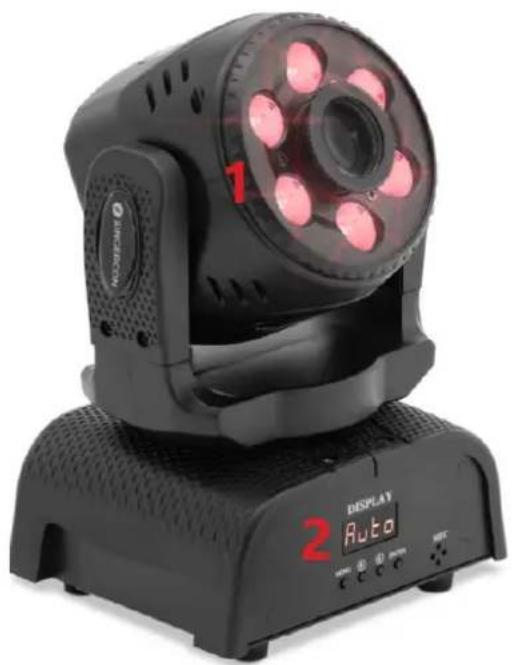

3.1.4. CON.LED-111

5 - Tomada do cabo de alimentação

6 - Botão MENU

7 - Botão PARA CIMA

8 - Botão PARA BAIXO

9 - Botão ENTER

3.2. Preparação para utilização LOCALIZAÇÃO DO APARELHO

A temperatura do ambiente não deve ser superior a 40°C e a humidade relativa deve ser inferior a 85%. Assegurar uma boa ventilação na sala onde o aparelho está a ser utilizado. Deve haver uma distância mínima de 10 cm entre cada lado do aparelho e a parede ou outros objetos. O aparelho deve ser sempre utilizado numa superfície plana, estável, limpa, à prova de fogo e seca, e deve estar fora do alcance de crianças e de pessoas com funções mentais e sensoriais limitadas. Posicione o aparelho de forma a ter sempre acesso à ficha de alimentação. O cabo de alimentação ligado ao aparelho deve estar corretamente ligado à terra e corresponder aos dados técnicos indicados na etiqueta do produto.

3.3. Utilização do dispositivo

Os botões MENU, UP, DOWN e ENTER são usados para definir os modos de operação.

• MENU: seleção dos itens do menu principal / retorno ao nível do menu principal.
• PARA CIMA e PARA BAIXO: subir um nível de menu/alterar configurações.
• ENTER / OK: selecionar opção / confirmar configuração.

Visão geral das opções de configuração do modo de operação

3.3.1. CON.LED-106

Número de série/menu principal	Descrição
Endereço	A001-A512 DMX adicionar código
CHnd	Conjunto de 13 canais
SLnd	Seleção do modo de operação (DMX / Auto / controle de voz)
Frigideira	SIM, NÃO Configurações de avanço e reverso do Motor X
Inclinar	SIM, NÃO Configurações de avanço e reverso do motor Y
SEne	Ajuste de sensibilidade do controle de voz (0-100)
LIDERADO	Tela ON,OFF sempre ativada
DISP.	SIM, NÃO exibição, configurações de avanço e reverso
Ver	Número da versão do software V100
Faeto	SIM, NÃO Redefinir

Modo DMX de 13 canais:

Modo 13 canais	Função	Valor DMX	Descrição
1	Frigideira	0-255
2	Panela fina	0-255
3	Inclinar	0-255
4	Inclinação fina	0-255
5	Velocidade de panorâmica e inclinação	0-255	Do rápido ao lento
6 Obscuro 0-255			Escurecimento linear do escuro para o claro
7 Estroboscópio		0	Sem função
		1-255	Velocidade estroboscópica síncrona de lenta a rápida (1HZ-25HZ)
8 Vermelho 0-255			Escurecimento vermelho do escuro para o claro
9	Verde	0-255	Escurecimento verde de escuro para claro
10	Azul	0-255	Azul escurecendo de escuro para claro
11 Branco 0-255			Escurecimento do branco do escuro para o claro
12 Função macro		0-49	Efeito CH1 a CH13AutoControle de voz
		50-200
		201-255
13 Reiniciar		0-240	Sem função
		241-255	Reinicialização leve do corpo, eficaz por 5s

3.3.2. CON.LED-107

Endereço	A001-A512 Conjunto de endereços 512
CHnd	11 canais	Conjunto de 11 canais
	9 canais	Conjunto de 9 canais
SLnd	MASTRO	Modo Mestre
	SL 1	Modo DMX512
	SL 2	Modo Escravo
SHnd	SH 0	Efeito0 ( recomendado )
	SH 1	Efeito1
	SH 2	Efeito2
	SH 3	Efeito3
Som	sobre	Abra o modo de controle de som
	desligado	Fecha o modo de controle de som
SenS	0-99	Ajuste a sensibilidade do som
brando	preto	Sem o sinal 512, returne a zero
Segurar	Auto	Sem o sinal 512, Auto
	Som	Sem o sinal 512, Som
		Sem o sinal 512, mantenha o último estado do controlador
Liderado	DESLIGADO Feche a tela após 5 segundos
	SOBRE	Tela aberta o tempo todo
dISP	não	Exibir reverso
	SIM	Exibir para frente
rPAN	não	Motor X para frente
	SIM	X motor reverso
rTiL	não	Motor Y para frente
	SIM	Motor Y reverso
DESCANSAR	SIM Reinicialização do sistema

Modo de 9 canais:

Canal	Função	Introdução
1	Corrida panorâmica	0-255
2	Inclinação em execução	0-255
3	Cor
	0-139	Escolha a cor
	140-255	Mude a cor automaticamente, de lento para rápido
4	Gobo
	0-63	Gobo Fixo
	64-127	Pontilhamento de padrão
	128-255	Mude o padrão automaticamente, de lento para rápido
5	Estroboscópio	0-255
6	Escurecimento	0-255
7	Executando em Pan/Tilt	0-255
8	Modo automático	0-255 Regulação para cima para rotação, Regulação para baixo para rotação reversa
9	Reiniciar	250-255(5 segundos)

Modo de 11 canais:

Canal	Função	Introdução
1	Corrida panorâmica	0-255
2	Panela fina	0-255
3	Inclinação em execução	0-255
4	Inclinação fina	0-255
5	Cor
	0-139	Escolha a cor
	140-255	Mude a cor automaticamente, de lento para rápido
6	Gobo
	0-63	Gobo fixo
	64-127	Pontilhamento de padrão
	128-255	Mude o padrão automaticamente, de lento para rápido
7	Estroboscópio	0-255
8	Escurecimento	0-255
9	Velocidade de execução em Pan/Tilt	0-255
10	Modo automático
	0-59	Função de outro canal
	60-84	Modo Automático3
	85-109	Modo Automático2
	110-134	Modo Automático1
	135-159	Modo Automático0
	160-184	Modo de som3
	185-209	Modo de som2
	210-234	Modo de som1
	235-255	Modo de som0
11	Descanse	250-255(5 segundos)

3.3.3. CON.LED-108

MODO DE CANAL: Std.14CH

1	OBSCURO
2	PARAR/ESTROBOSCO
3	FRIGIDEIRA
4	INCLINAR
5	TEMPO PAN-TILT
6	PRISMA RT COR
7	GOBO
8	GOBO1
9	GOBO1_RT
10	PRISMA
11	FOCO
12	PANELA FINA
13	INCLINAÇÃO FINA
14	REINICIAR

COR

PEDAÇO	EFEITO
255	ROTAÇÃO RÁPIDA
......	......
80	ROTAÇÃO LENTA
75-79	ROSA+ BRANCO
70	LAVANDA+ ROSA
65	VERDE CLARO+ LAVANDA
60	VERDE+ VERDE CLARO
55	AQUAMARINA+ VERDE
50	LARANJA + AQUAMARINA
45	VERMELHO+ LARANJA
40	BRANCO+ VERMELHO
35-39	ROSA
30	LAVANDA
25	LUZ VERDE
20	VERDE
15	AQUAMARINA
10	LARANJA
5	VERMELHO
0	BRANCO

PARAR/STOBE

PEDAÇO	EFEITO	Observações
252-255	NÃO UTILIZADO	Controlado pelo canal de escurecimento
251	ESTROBE RÁPIDO
......	......
4	ESTROBE LENTO
0-3 NÃO UTILIZADO		Controlado pelo canal de escurecimento

OBSCURO

PEDAÇO	EFEITO
255	100%
......	......
0	0%

PRISMA

PEDAÇO	EFEITO
255	ROTAÇÃO RÁPIDA DO PRISMA
......	......
15	ROTAÇÃO LENTA DO PRISMA
10-14	PRISMA INSERIDO
0-9	PRISMA EXCLUÍDO

GOBO1

PEDAÇO	EFEITO
226-230	GOBO6 SHAKE, LENTO para RÁPIDO
......	......
226-230	GOBO1 SHAKE, LENTO para RÁPIDO
225	ROTAÇÃO RÁPIDA
......	......
135	ROTAÇÃO LENTA
130-134	PARAR
129	ROTAÇÃO LENTA
......	......
70	ROTAÇÃO RÁPIDA
60-69	GOBO 6
50	GOBO 5
40	GOBO 4
30	GOBO3
20	GOBO2
10	GOBO 1
0	BRANCO

FOCO

PEDAÇO	EFEITO
255	100%
......	......
0	0%

ROTAÇÃO GOBO1

PEDAÇO	EFEITO
255	ROTAÇÃO RÁPIDA
......	......
193	ROTAÇÃO LENTA
191-192	PARAR
190	ROTAÇÃO LENTA
......	......
128	ROTAÇÃO RÁPIDA
127	ROTAÇÃO LENTA
......	......
64	ROTAÇÃO RÁPIDA
0-63	POSIÇÃO

REINICIAR

PEDAÇO	EFEITO	Observações
255-255	REINICIALIZAÇÃO COMPLETA	O reset é ativado passando pela faixa não utilizada e permanecendo 5 segundos.
0-254	FAIXA NÃO UTILIZADA

TEMPO PAN-TILT

	Canal de tempo	Função de canal	Observação
0-255	Tempo de panorâmica e inclinação	Pan-Tilt- (Pan-Tilt fino)	255 VELOCIDADE LENTA...... ......0 VELOCIDADE RAPIDA

3.3.4. CON.LED-111

Endereço		d001-d512	512 Configurações de endereço
SLnd		Auto	Modo automático de host
		Som	Modo de som do host
Definir	CHnd	18 canais	18 configurações de canal
		13 canais	13 configurações de canal
	SHnd	SH 0	Efeito 0 (Recomendação)
		SH 1	Efeito 1
		SH 2	Efeito 2
		SH 3	Efeito 3
	SenS	0-99	Ajuste de sensibilidade sonora
	rPAn	não	O motor X é transferido
		SIM	Inversão do motor X
	rtiL	não	Rotação para frente do motor Y
		SIM	Inversão do motor Y
	Liderado	DESLIGADO	Após 5 segundos, a tela está desligada
		SOBRE	A tela continua ligada
	dISP	não	Exibir reverso
		SIM	Exibir positivo
	Carregar	não
		SIM	Restaurar configurações de fábrica
DESCANSAR		SIM	Reinicialização do sistema

Modo de 13 canais

Canal	Função	Descrição
1	Operação horizontal	0-255
2	Operação vertical	0-255
3	Regulação da velocidade de execução horizontal e vertical	0-255
4	Escurecimento total	0-255
5	Escurecimento de padrão	0-255
6	seleção de cor única	0-127
	Salto automático de cores de lento para rápido	128-255
7	Seleção de padrão	0-63
	Os padrões batem de rápido a lento	64-127
	Os padrões automáticos saltam de lento para rápido	128-255
8	Luz tingida de vermelho	0-255
9	Luz tingida de verde	0-255
10	Luz tingida de azul	0-255
11	Luz tingida de branco	0-255
12	Strobe de lento para rápido	0-255
13	nenhum	0-249
	reiniciar	250-255

Modo de 18 canais

Canal	Função	Descrição
1	Operação horizontal	0-255
2	panela bem	0-255
3	Operação vertical	0-255
4	Inclinação fina	0-255
5	Regulação da velocidade de execução horizontal e vertical	0-255
6	Escurecimento total	0-255
7	Flash de lento para rápido	0-255
8	Escurecimento de padrão	0-255
9	Seleção de padrão	0-63
	Os padrões batem de rápido a lento	64-127
	Os padrões automáticos saltam de lento para rápido	128-255
10	Luz tingida de vermelho	0-255
11	Luz tingida de verde	0-255
12	Tingido de azul d luz	0-255
13	Luz tingida de branco	0-255
14	Strobe de rápido para lento	0-255
15	Efeito embutido de tingimento	0-255
16	Auto-caminhada rápida e controle de voz	0-127
	Caminhada lenta e abertura controlada por som	128-255
17	Ajuste de sensibilidade sonora	0-255
18	nenhum	0-20
	Operação do eixo X	21-100
	Operação do eixo Y	101-200
	Operação XY	201-249
	Reiniciar	250-255

3.4. Limpeza e manutenção

a) Desligue a ficha de alimentação e deixe o aparelho arrefecer completamente antes de cada limpeza, ajuste ou substituição de acessórios, ou se o aparelho não estiver a ser utilizado.
b) Utilizar apenas produtos de limpeza não corrosivos para limpar a superfície.
c) Depois de limpar o aparelho, todas as peças devem ser completamente secas antes de o voltar a utilizar.
d) Guarde a unidade num local seco e fresco, sem humidade e sem exposição direta à luz solar.
e) Não pulverizar o aparelho com um jacto de água nem o submergir em água.
f) Não permita que a água entre no dispositivo através de aberturas na caixa do dispositivo.
g) Limpar as aberturas de ventilação com uma escova e ar comprimido.
h) O aparelho deve ser inspecionado regularmente para verificar a sua eficácia técnica e detetar eventuais danos.
i) Utilizar um pano macio para a limpeza.
j) Não utilizar objetos afiados e/ou metálicos para a limpeza (por exemplo, uma escova de arame ou uma espátula metálica), pois podem danificar a superfície do aparelho.
k) Não limpe o aparelho com substâncias ácidas, agentes para fins médicos, diluentes, combustível, óleos ou outras substâncias químicas, pois podem danificar o aparelho.

ELIMINAÇÃO DE DISPOSITIVOS USADOS:

Não eliminar este aparelho nos sistemas de resíduos urbanos. Entregue-o a um ponto de reciclagem e recolha de aparelhos elétricos e eletrodomésticos. Verificar o símbolo no produto, no manual de instruções e na embalagem. Os plásticos utilizados para construir o dispositivo podem ser reciclados de acordo com as suas marcações. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.

Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.
