BRUGSANVISNING CON.LED-106 Singercon

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Beam Moving Head	Moving Head Spot Moving		Head
Model	CON.LED-106	CON.LED-107	CON.LED-108	CON.LED-111
Nominel spænding [V~] / frekvens [Hz]	230/50
Nominel effekt[W]	60	55	105	90
Lyskilde	1x40W RGBW 4-i-1	1x60W hvid LED	1x80W hvid LED	1x35W LED; 6x4W LED
Dimensioner (bredde x dybde x højde) [mm]	310 x 250 x 220	300 x 200 x 200	200 x 250 x 350	200 x 160 x 220
Vægt [kg]	3	3,1	6,35	2,25

1. Generel beskrivelse

Brugervejledningen er designet til at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske retningslinjer ved hjælp af de mest avancerede teknologier og komponenter. Derudover er det produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE APPARATET, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at øge enhedens levetid og sikre problemfri drift skal du bruge den i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og specifikationer i denne brugervejledning er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

Legende

Produktet opfylder de relevante sikkerhedsstandarder.

Læs instruktionerne før brug.

Produktet skal genanvendes.

ADVARSEL! eller FORSIGTIG! eller HUSK! Gælder for den givne situation.

(generelt advarselsskilt)

OBS! Advarsel om elektrisk stød!

Min. 0,5 m afstand fra brændbare materialer til alle armaturets udvendige overflader.

Armaturerne er ikke egnet til direkte montering på normalt brændbare overflader.

Forsigtig, meget skarpt lys.

Udskift eventuelle beskadigede eller revnede skærmbeskyttere.

Må kun bruges indendørs.

OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.

2. Sikkerhed ved brug

OBS!

Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og instruktionerne ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade eller endda død.

Udtrykkene "enhed" eller "produkt" bruges i advarslerne og instruktionerne til at henvise til:

Beam Moving Head

Moving Head Spot

Moving Head

2.1. Elektrisk sikkerhed

a) Stikket skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug af originale stik og matchende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå at røre ved jordforbundne elementer som rør, varmeapparater, kedler og køleskabe. Der er en øget risiko for elektrisk stød, hvis den jordede enhed udsættes for regn, kommer i direkte kontakt med en våd overflade eller fungerer i et fugtigt miljø. Hvis der kommer vand ind i apparatet, øges risikoen for skader på apparatet og for elektrisk stød.
c) Rør ikke ved apparatet med våde eller fugtige hænder.
d) Brug kun kablet til det formål, det er beregnet til. Brug den aldrig til at bære apparatet eller til at trække stikket ud af en stikkontakt. Hold kablet væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.
e) Hvis det ikke kan undgås at bruge enheden i et fugtigt miljø, skal der anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.
f) Brug ikke apparatet, hvis netledningen er beskadiget eller viser tydelige tegn på slitage. En beskadiget netledning skal udskiftes af en kvalificeret elektriker eller producentens servicecenter.
g) For at undgå elektrisk stød må ledningen, stikket eller apparatet ikke nedsænkes i vand eller andre væsker. Brug ikke apparatet på våde overflader.

2.2. Sikkerhed på arbejdspladsen

a) Hvis du er i tvivl om, hvordan apparatet fungerer korrekt, skal du kontakte producentens kundeservice.
b) Det er kun producentens serviceværksted, der må reparere apparatet. Forsøg ikke at reparere på egen hånd!
c) I tilfælde af brand skal du bruge en pulverslukker eller en ildslukker med kuldioxid ( CO_2 ) (beregnet til brug på strømførende elektriske apparater) til at slukke ilden.
d) Opbevar venligst denne manual til fremtidig brug. Hvis denne enhed overdrages til en tredjepart, skal manualen overdrages sammen med den.
e) Opbevar emballageelementer og små monteringsdele på et sted, hvor børn ikke har adgang.

f) Hold apparatet væk fra børn og kæledyr.

g) Hvis denne enhed bruges sammen med andet udstyr, skal de øvrige brugsanvisninger også følges.

OBS! Beskyt børn og andre omkringstående, när du bruger apparatet.

2.3. Personlig sikkerhed

a) Enheden er ikke designet til at blive håndteret af personer (herunder børn) med begrænsede mentale og sensoriske funktioner eller personer, der mangler relevant erfaring og/eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de har modtaget instruktioner om, hvordan enheden skal betjenes.
b) Enheden er ikke et stykke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med enheden.

2.4. Sikker brug af udstyr

a) Når apparatet ikke er i brug, skal det opbevares på et sikkert sted, væk fra børn og personer, der ikke er fortrolige med apparatet, og som ikke har læst brugervejledningen.
b) Hold enheden i perfekt teknisk stand.
c) Opbevar enheden utilgængeligt for børn.
d) Reparation eller vedligeholdelse af enheden skal udføres af kvalificerede personer, og der må kun bruges originale reservedele. Dette vil sikre sikker brug.
e) For at sikre enhedens driftsmæssige integritet må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.
f) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.
g) Hold enheden væk fra ild- og varmekilder.

OBS! På trods af enhedens sikre design og dens beskyttelsesfunktioner, og på trods af brugen af ekstra elementer, der beskytter operatøren, er der stadig en lille risiko for ulykke eller skade, när enheden bruges. Vær opmærksom og brug din sunde fornuft, när du bruger enheden.

Produktet er en belysningsenhed, der kun er beregnet til underholdning, udstilling og arkitektoniske formål. Den er ikke egnet til belysning i hjemmet.

Brugeren er ansvarlig for enhver skade, der opstår som følge af utilsigtet brug af enheden.

3.1. Beskrivelse af enheden

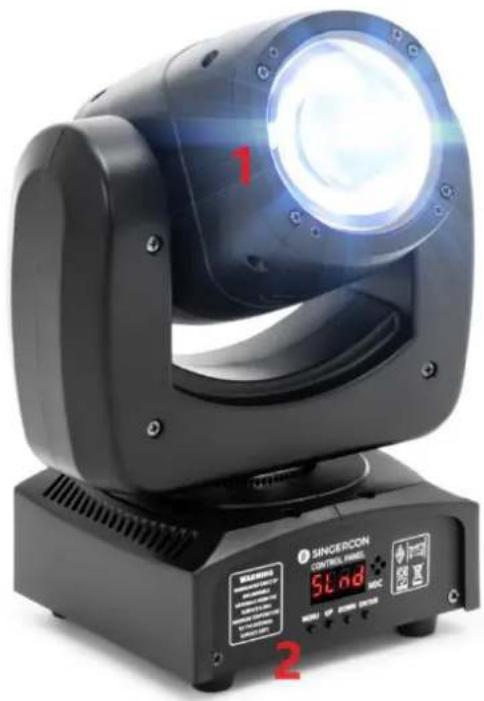

3.1.1. CON.LED-106

7 - DMX-styring af lys

8 - Kontrollampe ERROR

9 - MENU-knap
10 - OP-knap
11 - NED-knap
12 - ENTER-knap
13 - OK-knap

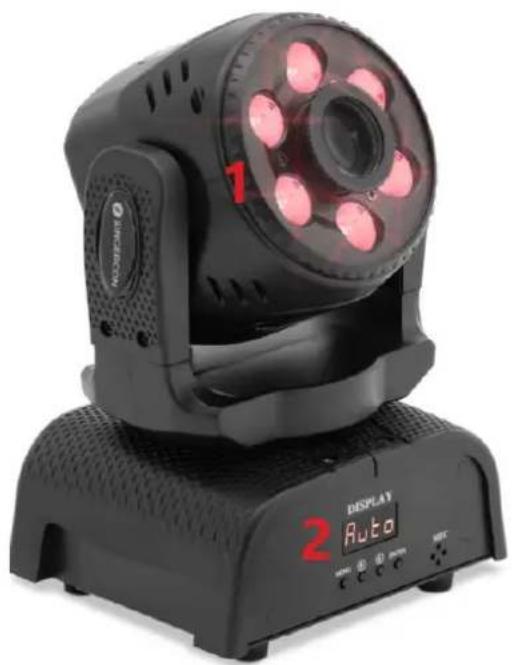

3.1.4. CON.LED-111

3.2. Klargøring til brug

Omgivelsernes temperatur må ikke være højere end 40 °C, og den relative luftfugtighed skal være under 85 %. Sørg for god ventilation i det rum, hvor apparatet bruges. Der skal være mindst 10 cm afstand mellem hver side af enheden og væggen eller andre genstande. Enheden skal altid bruges på en jævn, stabil, ren, brandsikker og tør overflade, og den skal være uden for rækkevidde af børn og personer med begrænsede mentale og sensoriske funktioner. Placer enheden, så du altid har adgang til strømstikket. Netledningen, der er tilsluttet apparatet, skal være korrekt jordforbundet og svare til de tekniske oplysninger på produktetiketten.

3.3. Brug af enhed

Knapperne MENU, UP, DOWN og ENTER bruges til at indstille driftstilstandene.

• MENU: valg af hovedmenupunkter / tilbage til hovedmenuniveau.
  • OP og NED: gå et menuniveau op/ændre indstillinger.
  • ENTER / OK: vælg indstilling / bekræft indstilling.

Oversigt over indstillingsmuligheder for driftstilstand

3.3.1. CON.LED-106

Serienummer/hovedmenu	Beskrivelse af apparatet
Addr	A001-A512 DMX-tilføjelseskode
CHnd	13Kanalsæt
SLnd	Valg af driftstilstand (DMX / Auto / stemmestyring)
Pande	JA, NEJ Motor X indstillinger for frem og tilbage
Tilt	JA, NEJ Indstillinger for motor Y frem og tilbage
SEne	Justering af stemmestyringens følsomhed (0-100)
LED -diode	ON,OFF skærm altid tændt indstilling
DISP	YES, NO display, indstillinger for frem og tilbage
Ver	V100 Software versionsnummer
Faet	JA, NEJ Nulstil

13-CH-tilstand	Beskrivelse af driften	DMX-værdi	Beskrivelse af apparatet
1	Pande	0-255
2	Pan Fine	0-255
3 Tilt	0-255
4	Vippe fint	0-255
5	Panorerings-og vippehastighe d	0-255	Fra hurtig til langsom
6	Lysdæmper	0-255	Lineær dæmpning fra mørk til lys
7 Strobe		0	Ingen funktion
		1-255	Synkron strobehastighed fra langsom til hurtig (1HZ-25HZ)
8	Rød	0-255	Rød dæmpning fra mørk til lys
9	Grøn	0-255	Grøn dæmpning fra mørk til lys
10	Blå	0-255	Blå dæmpning fra mørk til lys
11 Hvid 0-255			Hvid dæmpning fra mørk til lys
12	Makro-funktion	0-49	CH1 til CH13 effektAutoStemmestyring
		50-200
		201-255
13 Nulstil		0-240	Ingen funktion
		241-255	Let nulstilling af kroppen, effektiv i 5s

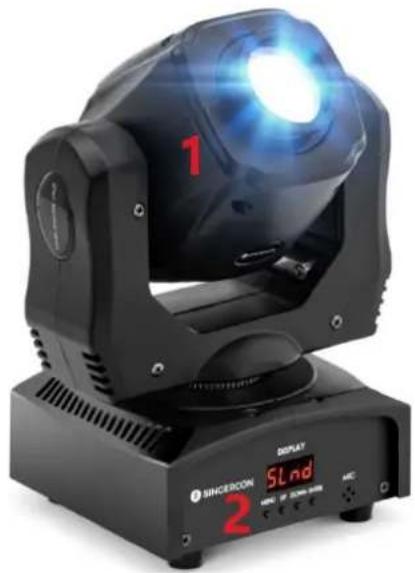

3.3.2. CON.LED-107

Addr	A001-A512	512 Adressesæt
CHnd	11CH	11Kanalsæt
	9CH	9Kanal sæt
SLnd	MAST	Master-tilstand
	SL 1	DMX512-tilstand
	SL 2	Slave-tilstand
SHnd	SH 0	Effekt0(Anbefaling)
	SH 1	Effekt1
	SH 2	Effekt2
	SH 3	Effekt3
Soud	på	Åbn lydstyringsfunktionen
	oFF	Luk lydkontroltilstanden
SEnS	0-99	Juster lydens følsomhed
bLAnd	bLAc	Uden 512-signalet, gå tilbage til nul
HoLd	Auto	Uden 512-signalet vil Auto
	Soun	Uden 512-signalet vil Sound
		Uden 512-signalet bevares controllerens sidste tilstand.
LED	FRA	Luk skærmen efter 5 sekunder
	PÅ	Skærmen er åben hele tiden
dISP	nej	Vis omvendt
	JA	Vis fremad
rPAN	nej	X motor fremad
	JA	X motor omvendt
rTiL	nej	Y-motor fremad
	JA	Y motor omvendt
REST	JA	Nulstilling af systemet

9-kanals tilstand:

Kanal	Beskrivelse af driften	Introduktion
1	Pan Running	0-255
2	Tilt Løb	0-255
3	Farve
	0-139	Vælg farve
	140-255	Skift farve automatisk, fra langsom til hurtig
4	Gobo
	0-63	Fast Gobo
	64-127	Mønster dither
	128-255	Skift automatisk mønster, fra langsomt til hurtigt
5	Stroboskop	0-255
6	Dæmpning	0-255
7	Kører i Pan/Tilt	0-255
8	Automatisk tilstand	0-255 Opregulering for rotation,nedregulering for omvendt rotation
9	Nulstil	250-255 (5 sekunder)

11-kanals tilstand:

Kanal	Beskrivelse af driften	Introduktion
1	Pan Running	0-255
2	Pan Fine	0-255
3	Tilt Løb	0-255
4	Vippe fint	0-255
5	Farve
	0-139	Vælg farve
	140-255	Skift farve automatisk, fra langsom til hurtig
6	Gobo
	0-63	Fast gobo
	64-127	Mønster dither
	128-255	Skift automatisk mønster, fra langsomt til hurtigt
7	Strobe	0-255
8	Dæmpning	0-255
9	Kørehastighed i Pan/Tilt	0-255
10	Automatisk tilstand
	0-59	Funktion af anden kanal
	60-84	Automatisk tilstand3
	85-109	Automatisk tilstand2
	110-134	Automatisk tilstand1
	135-159	Auto Mode0
	160-184	Lydtilstand3
	185-209	Lydtilstand2
	210-234	Lydtilstand1
	235-255	Lydtilstand0
11	Resst	250-255 (5 sekunder)

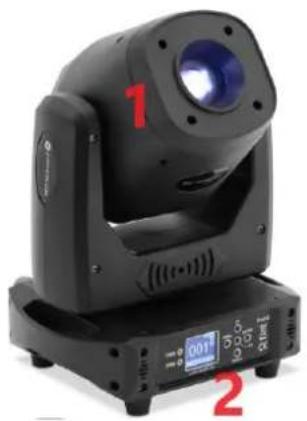

3.3.3. CON.LED-108

KANALTILSTAND: Std.14CH

1	DIMMER
2	STOP/STROBE
3	PAN
4	TILT
5	PAN-TILT TIME
6	PRISME RT FARVE
7	GOBO
8	GOBO1
9	GOBO1_RT
10	PRISM
11	FOKUS
12	PAN FINE
13	TILT FINE
14	RESET

FARVE

BIT	EFFEKT
255	HURTIG ROTATION
......	......
80	LANGSOM ROTATION
75-79	ROSA+HVID
70	LAVENDER+ PINK
65	LYSEGR∅N+ LAVENDEL
60	GR∅N+ LYSEGR∅N
55	AKVAMARIN+ GR∅N
50	ORANGE+ AKVAMARIN
45	R∅D+ORANGE
40	HVID+ R∅D
35-39	PINK
30	LAVENDER
25	LYS GR∅N
20	GR∅N
15	AQUAMARINE
10	ORANGE
5	R∅D
0	HVID

STOP/STOBE

BIT	EFFEKT	Bemærkninger
252-255	UBRUGT	Styres af dæmpningskanal
251	FAST STROBE
......	......
4	SLOW STROBE
0-3	UBRUGT	Styres af dæmpningskanal

DIMMER

BIT	EFFEKT
255	100%
......	......
0	0%

PRISM

BIT	EFFEKT
255	PRISME HURTIG ROTATION
......	......
15	PRISME LANGSOM ROTATION
10-14	PRISM INDSAT
0-9	PRISM UDELUKKET

GOBO1

BIT	EFFEKT
226-230	GOBO6 SHAKE, LANGSOM til HURTIG
......	......
226-230	GOBO1 SHAKE, LANGSOM til HURTIG
225	HURTIG ROTATION
......	......
135	LANGSOM ROTATION
130-134	STOP
129	LANGSOM ROTATION
......	......
70	HURTIG ROTATION
60-69	GOBO 6
50	GOBO 5
40	GOBO 4
30	GOBO 3
20	GOBO 2
10	GOBO 1
0	HVID

FOKUS

BIT	EFFEKT
255	100%
......	......
0	0%

GOBO1 ROTATION

BIT	EFFEKT
255	HURTIG ROTATION
......	......
193	LANGSOM ROTATION
191-192	STOP
190	LANGSOM ROTATION
......	......
128	HURTIG ROTATION
127	LANGSOM ROTATION
......	......
64	HURTIG ROTATION
0-63	POSITION

RESET

BIT	EFFEKT	Bemærkninger
255-255	KOMPLET NULSTILLING	Reset aktiveres ved at gå gennem det ubrugte område og blive der i 5 sekunder.
0-254	UBRUGT OMRÅDE

PAN-TILT TIME

	Timing-kanal	Kanalfunktion	Bemærkninger
0-255	Pan-tilt tid	Pan-Tilt- (Pan fin-Tilt fin)	255 LANGSOM HASTIGHED...... ......0 HURTIG HASTIGHED

3.3.4. CON.LED-111

Addr		d001-d512	512 Adresseindstillinger
SLnd		Auto	Autotilstand for vært
		Soun	Tilstand for værtslyd
Sæt	CHnd	18CH	18 Kanalindstillinger
		13CH	13 Kanalindstillinger
	SHnd	SH 0	Effekt 0(Anbefaling)
		SH 1	Effekt 1
		SH 2	Effekt 2
		SH 3	Effekt 3
	SEnS	0-99	Justering af lydfølsomhed
	rPAn	nej	X-motoren er overført
		JA	X motorinversion
	rtiL	nej	Y-motor fremadrettet rotation
		JA	Inversion af Y-motor
	LED	FRA	Efter 5 sekunder er skærmen slukket
		PÅ	Skærmen bliver ved med at lyse
	dISP	nej	Vis omvendt
		JA	Vis positiv
	Belastning	nej
		JA	Gendan fabriksindstillinger
REST		JA	Nulstilling af systemet

13 Kanaltilstand

Kanal	Beskrivelse af driften	Beskrivelse af apparatet
1	Vandret betjening	0-255
2	Lodret betjening	0-255
3	Horisontal og vertikal regulering af løbehastighed	0-255
4	Total dæmpning	0-255
5	Mønsterdæmpning	0-255
6	valg af en enkelt farve	0-127
	Automatisk farvespring fra langsom til hurtig	128-255
7	Valg af mønster	0-63
	Mønstre slår fra hurtigt til langsomt	64-127
	Automatiske mønstre springer fra langsomt til hurtigt	128-255
8	Farvet rødt lys	0-255
9	Farvet grønt lys	0-255
10	Farvet blåt lys	0-255
11	Farvet hvidt lys	0-255
12	Stroboskop fra langsom til hurtig	0-255
13	ingen	0-249
	Nulstil	250-255

18 Kanaltilstand

Kanal	Beskrivelse af driften	Beskrivelse af apparatet
1	Vandret betjening	0-255
2	pande fin	0-255
3	Lodret betjening	0-255
4	Vippe fint	0-255
5	Horisontal og vertikal regulering af løbehastighed	0-255
6	Total dæmpning	0-255
7	Flash fra langsom til hurtig	0-255
8	Dæmpning af mønster	0-255
9	Valg af mønster	0-63
	Mønstre slår fra hurtigt til langsomt	64-127
	Automatiske mønstre springer fra langsomt til hurtigt	128-255
10	Farvet rødt lys	0-255
11	Farvet grønt lys	0-255
12	Farvet blå d lys	0-255
13	Farvet hvidt lys	0-255
14	Stroboskop fra hurtig til langsom	0-255
15	Indbygget effekt til farvning	0-255
16	Hurtig selvvandring og stemmestyring	0-127
	Langsom selvgående, lydkontrolleret åbning	128-255
17	Justering af lydfølsomhed	0-255
18	ingen	0-20
	X-aksens funktion	21-100
	Betjening af Y-aksen	101-200
	XY-betjening	201-249
	Nulstil	250-255

a) Træk stikket ud, og lad apparatet køle helt af før hver rengøring, justering eller udskiftning af tilbehør, eller hvis apparatet ikke er i brug.
b) Brug kun ikke-ætsende rengøringsmidler til at rengøre overfladen.
c) Efter rengøring af apparatet skal alle dele tørres helt, før det tages i brug igen.
d) Opbevar enheden på et tørt, køligt sted, fri for fugt og direkte sollys.
e) Apparatet må ikke sprøjtes med en vandstråle eller nedsænkes i vand.
f) Der må ikke trænge vand ind i apparatet gennem ventilationsåbningerne i apparatets kabinet.
g) Rengør ventilationsåbningerne med en børste og trykluft.
h) Enheden skal inspiceres regelmæssigt for at kontrollere dens tekniske effektivitet og opdage eventuelle skader.
i) Brug en blød klud til rengøring.
j) Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.
k) Rengør ikke enheden med syreholdige stoffer, midler til medicinske formål, fortynder, brændstof, olie eller andre kemiske stoffer, da det kan beskadige enheden.

BORTSKAFFELSE AF BRUGTE ENHEDER:

Dette apparat må ikke bortskaffes i det kommunale affaldssystem. Aflever det på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der er brugt til at fremstille enheden, kan genbruges i overensstemmelse med mærkningen. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

Produktet er en belysningsenhet kun beregnet for underholdning, utstilling og arkitektoniske formål. Den er ikke egnet for boligbelysning.

5 - Strømledningsuttak

6 - MENU-knapp

7 - OPP-knapp

8 - NED-knapp

9 - ENTER-knapp

3.1.2. CON.LED-107

5 – Strømledningsuttak

6 - MENU-knapp

7 - OPP-knapp

8-NED-knapp

9 - ENTER-knapp

3.1.3. CON.LED-108

6 - Strømledningsuttak

7 - DMX kontrolllys

8 - ERROR kontrollampe

9 - MENU-knapp

10 - OPP-knapp

11 - NED-knapp

12 - ENTER-knapp

13 - OK-knapp

3.1.4. CON.LED-111

5 – Strømledningsuttak

6-MENU-knapp

7 - OPP-knapp

8-NED-knapp

9 - ENTER-knapp
