BRUKSANVISNING CON.LED-106 Singercon

3. Brug retningslinjer

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Moving head	Moving head		Moving head
Modell	CON.LED-106	CON.LED-107	CON.LED-108	CON.LED-111
Nominell spänning [V~] / frekvens [Hz]	230/50
Nominell effekt [W]	60	55	105	90
Ljuskälla	1x40W RGBW 4-i-1	1x60W Vit LED	1x80W Vit LED	1x35W LED; 6x4W LED
Mätt [bredd x djup x höjd; mm]	310 x 250 x 220	300 x 200 x 200	200 x 250 x 350	200 x 160 x 220
Vikt [kg]	3	3,1	6,35	2,25

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

CE ! -0,5m

Produkten uppfyller de relevanta säkerhetsstandarderna.

Läs instruktionerna före användning.

Produkten måste återvinnas.

VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen. (allmän varningssymbol)

UPPMÄRKSAMHET! Varning för elektrisk stöt!

Minst 0,5 m avständ från brandfarliga material till armaturens alla yttre ytor.

Armaturer är inte lämpliga för direkt montering på normalt brandfarliga ytor.

Varning, mycket starkt ljus.

Byt ut eventuella skadade eller spruckna skyddsskärmar.

Använd endast inomhus.

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS!

Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller till och med dödsfall.

Termerna "apparaten" eller "produkten" används i varningarna och instruktionerna för att hänvisa till:

Moving head

Moving head

Moving head

2.1. Elsäkerhet

a) Stickproppen måste passa i eluttaget. Modifiera aldrig stickproppen på något sätt. Användade av originalstickpropp och passande vägguttag minskar risken för elektriska stötar.
b) Undvik att röra vid jordade element som rör, värmeelement, pannor och kylskåp. Det finns en ökad risk för elektriska stötar om den jordade apparaten utsätts för regn, kommer i direkt kontakt med en våt yta eller används i en fuktig miljö. Vatten som tränger in i apparaten ökar risken för skador på apparaten och för elektriska stötar.
c) Vidrör inte apparaten med våta eller fuktiga händer.
d) Använd kabeln endast för det avsedda ändamålet. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.
e) Om det inte går att undvika att använda apparaten i en fuktig miljö bör en jordfelsbrytare (JFB) användas. Användning av en jordfelsbrytare (JFB) minskar risken för elektriska stötar.
f) Använd inte apparaten om strömsladden är skadad eller visar tydliga tecken på slitage. En skadad strömkabel ska bytas ut av en behörig elektriker eller tillverkarens servicecenter.
g) För att undvika elektriska stötar, sänk inte ner sladden, stickpropen eller apparaten i vatten eller andra vätskor. Använd inte apparaten på våta ytor.

2.2. Säkerhet på arbetsplatsen

a) Om det finns några tvivel om enhetens korrekta funktion, kontakta tillverkarens supporttjänst.
b) Endast tillverkarens serviceställe får reparera enheten. Försök inte reparera självständigt!
c) Vid brand, använd en pulver- eller kolsyresläckare (CO₂) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.
d) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.
e) Förvara förpackningsdelar och små monteringsdelar på en plats som är oätkomlig för barn.

f) Håll apparaten borta från barn och djur.

g) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

a) Apparaten är inte konstruerad för att hanteras av personer (inklusive barn) med nedsatta mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller såvida de inte har fått instruktioner om hur apparaten ska användas.
b) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.

2.4. Säker användning av apparaten

a) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen.
b) Håll apparaten i perfekt tekniskt skick.
c) Förvara apparaten utom räckhåll för barn.
d) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
e) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
f) Det är förbjudet att göra ingrepp i apparatens konstruktion för att ändra dess parametrar eller konstruktion.
g) Håll apparaten borta från eld- och värmekällor.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Produkten är en belysningsenhet avsedd endast för underhållning, utställning och arkitektoniska ändamål. Den är inte lämplig för hushållsbelysning.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

3.1. Beskrivning av apparaten

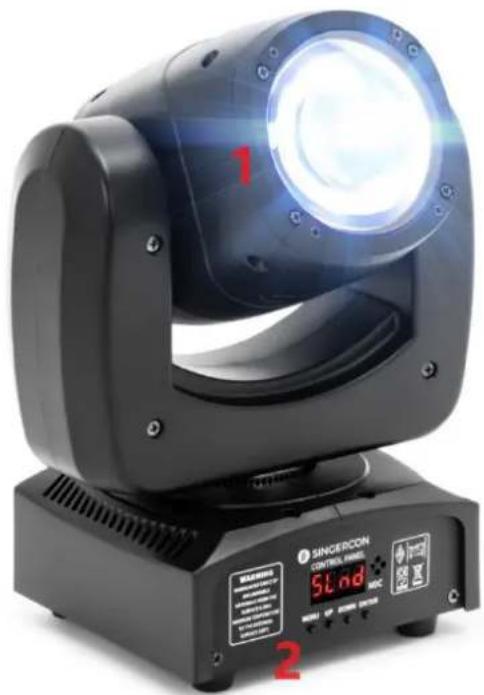

3.1.1. CON.LED-106

1 - LED-huvud
2 - Kontrollpanel
3 - DMX-ingång
4 - DMX-utgång
5 - Nätsladdsuttag
6 - MENU-knapp
7 - UPP-knapp
8 - NED-knapp
9 - ENTER-knapp

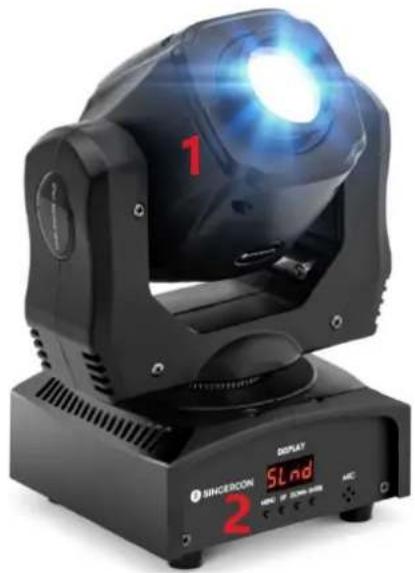

3.1.2. CON.LED-107

3.2. Förberedelser för användning

Omgivningstemperaturen får inte överstiga 40°C och den relativa luftfuktigheten bör vara lägre än 85%. Se till att det finns god ventilation i rummet där apparaten används. Det ska vara minst 10 cm mellan varje sida av apparaten och väggen eller andra föremål. Apparaten ska alltid användas när den är placerad på en jämn, stabil, ren, brandsäker och torr yta, och vara utom räckhåll för barn och personer med begränsade mentala och sensoriska funktioner. Placera apparaten så att du alltid har tillgång till stickproppen. Elkabeln som ansluts till apparaten måste vara ordentligt jordad och motsvara de tekniska uppgifterna på produktetiketten.

3.3. Användning av apparaten

Knapparna MENU, UP, DOWN och ENTER används för att ställa in driftlägen.

• MENU: val av huvudmenyalternativ / återgå till huvudmenynivå.
• UPP och NER: flytta upp en menynivå / ändra inställningar.
  • ENTER / OK: välj alternativ / bekräfta inställning.

Översikt över inställningsmöjligheter för driftläge

3.3.1. CON.LED-106

Serienummer/Huvudmeny	Beskrivning
Addr	A001-A512 DMX add-kod
CHnd	13 kanaluppsättning
SLnd	Val av driftläge (DMX / Auto / röststyrning)
Panorera	JA, NEJ Motor X inställningar framåt och bakåt
Luta	JA, NEJ Inställningar för motor Y framåt och bakåt
SEne	Justering av känslighet för röststyrning (0-100)
LED	ON,OFF-skärmen alltid på inställning
DISP	JA, NEJ display, inställningar för framåt och bakåt
Ver	V100 Programvaruversionsnummer
Faet	JA, NEJ Återställ

13-kanals DMX-läge:

13-CH-läge	Fungera	DMX-värde	Beskrivning
1	Panorera	0-255
2 Pan	Fine 0-255
3	Luta	0-255
4	Tilt Fine	0-255
5	Pan & Tilt hastighet	0-255	Från snabbt till långsamt
6	Dimmer	0-255	Linjär avbländning från mörkt till ljust
7 Blixt		0	Ingen funktion
		1-255	Synkron blixthastighet från långsam till snabb (1HZ-25HZ)
8	Röd	0-255	Röd nedtoning från mörkt till ljust
9	Grön	0-255	Grön dimmer från mörkt till ljust
10	Blå	0-255	Blå dimmer från mörkt till ljust
11	Vit	0-255	Vit dimmar från mörkt till ljust
12	Makrofunktion	0-49	CH1 till CH13 effektBilRöst kontroll
		50-200
		201-255
13 Återställa		0-240	Ingen funktion
		241-255	Lätt kroppsåterställning, effektiv i 5s

3.3.2. CON.LED-107

Addr	A001-A512	512 Adressuppsättning
CHnd	11CH	11 kanaluppsättning
	9CH	9 kanaluppsättning
SLnd	MAST	Masterläge
	SL 1	DMX512-läge
	SL 2	Slavläge
SHnd SH 0 Effekt0 (Rekommendera)
	SH 1	Effekt1
	SH 2	Effekt2
	SH 3	Effekt3
Ljud	på	Öppna ljudkontrollläget
	av	Stäng ljudkontrollläget
SEnS	0-99	Justera ljudets känslighet
mild	bLAc	Utan 512-signalen, återgå till noll
Håll	Bil	Utan 512-signalen, Auto
	Soun	Utan 512-signalen, ljud
		Utan 512-signalen, behåll styrenhetens sista tillstånd
Led	AV	Stäng skärmen efter 5 sekunder
	PÅ	Skärmen är öppen hela tiden
disp	Nej	Display bakåt
	JA	Visa framåt
rPAN	Nej	X motor framåt
	JA	X motor backar
rTiL	Nej	Y motor framåt
	JA	Y-motor backar
RESTEN	JA	Systemäterställning

9-kanalsläge:

Kanal	Fungera	Inledning
1	Pan löpning	0-255
2	Tilt löpning	0-255
3	Färg
	0-139	Välj färg
	140-255	Ändra färg automatiskt, från långsam till snabb
4	Gobo
	0-63	Fast Gobo
	64-127	Mönstervibrering
	128-255	Ändra mönstret automatiskt, från långsam till snabbt
5	Blixt	0-255
6	Dimning	0-255
7	Kör i Pan/Tilt	0-255
8	Autoläge	0-255 Uppreglering för rotation,Nedreglering för omvänd rotation
9	Återställa	250-255 (5 sekunder)

11-kanalsläge:

Kanal	Fungera	Inledning
1	Pan löpning	0-255
2	Pan Fine	0-255
3	Tilt löpning	0-255
4	Tilt Fine	0-255
5	Färg
	0-139	Välj färg
	140-255	Ändra färg automatiskt, från långsam till snabb
6	Gobo
	0-63	Fast gobo
	64-127	Mönstervibrering
	128-255	Ändra mönstret automatiskt, från långsamt till snabbt
7	Blixt	0-255
8	Dimning	0-255
9	Körhastighet i panorering/tilt ning	0-255
10	Autoläge
	0-59	Funktion för annan kanal
	60-84	Autoläge 3
	85-109	Autoläge 2
	110-134	Autoläge 1
	135-159	Autoläge0
	160-184	Ljudläge 3
	185-209	Ljudläge 2
	210-234	Ljudläge 1
	235-255	Ljudläge0
11	Rest	250-255 (5 sekunder)

3.3.3. CON.LED-108

KANALLÄGE: Std.14CH

1	DIMMER
2	STOPP/STROBE
3	PANORERA
4	LUTA
5	PAN-TILTID
6	PRISM RT FÄRG
7	GOBO
8	GOBO1
9	GOBO1_RT
10	PRISMA
11	FOKUS
12	PANERA FIN
13	LUTA FIN
14	ÅTERSTÄLLA

FÄRG

BIT	EFFEKT
255	SNABB ROTATION
......	......
80	LÅNGSAM ROTATION
75-79	ROSA+ VIT
70	LAVENDEL+ ROSA
65	LJUSGRÖN+ LAVENDEL
60	GRÖN+ LJUSGRÖN
55	AQUAMARINE+ GRÖN
50	ORANGE+ VATTENMÄRN
45	RÖD+ ORANGE
40	VIT+ RÖD
35-39	ROSA
30	LAVENDEL
25	LJUSGRÖN
20	GRÖN
15	AKVAMARIN
10	ORANGE
5	RÖD
0	VIT

STOPP/STOBE

BIT	EFFEKT	Anmärkningar
252-255	OANVÄND	Styrs av dimningskanal
251	SNABB STROBE
......	......
4	LÅNGSAMT STROBE
0-3	OANVÄND	Styrs av dimningskanal

DIMMER

BIT	EFFEKT
255	100%
......	......
0	0%

PRISMA

BIT	EFFEKT
255	PRISM SNABB ROTATION
......	......
15	PRISM LÄNGSAM ROTATION
10-14	PRISM ILAGT
0-9	PRISM EXKLUDERADE

GOBO1

BIT	EFFEKT
226-230	GOBO6 SKAKA, LÅNGSAMT till SNABBT
......	......
226-230	GOBO1 SKAKA, LÅNGSAMT till SNABBT
225	SNABB ROTATION
......	......
135	LÅNGSAM ROTATION
130-134	SLUTA
129	LÅNGSAM ROTATION
......	......
70	SNABB ROTATION
60-69	GOBO 6
50	GOBO 5
40	GOBO 4
30	GOBO 3
20	GOBO 2
10	GOBO 1
0	VIT

FOKUS

BIT	EFFEKT
255	100%
......	......
0	0%

GOBO1 ROTATION

BIT	EFFEKT
255	SNABB ROTATION
......	......
193	LÅNGSAM ROTATION
191-192	SLUTA
190	LÅNGSAM ROTATION
......	......
128	SNABB ROTATION
127	LÅNGSAM ROTATION
......	......
64	SNABB ROTATION
0-63	PLACERA

ÅTERSTÄLLA

BIT	EFFEKT	Anmärkningar
255-255	FULLSTÄNDIGÅTERSTÄLLNING	Återställning aktiveras när den passerar genom det oanvända området och stannar i 5 sekunder.
0-254	OANVÄNTSORTIMENT

PAN-TILTID

	Tidskanal	Kanalfunktion	Anmärkning
0-255	Pan-Tilt-tid	Pan-Tilt- (Pan Fin-Tilt fin)	255 LÅG HASTIGHET...... ......0 SNABB HASTIGHET

3.3.4. CON.LED-111

Addr		d001-d512	512 Adressinställningar
SLnd		Bil	Host auto-läge
		Soun	Värdljudläge
Uppsättning	CHnd	18CH	18 Kanalinställningar
		13CH	13 Kanalinställningar
	SHnd	SH 0	Effekt 0 (rekommendation)
		SH 1	Effekt 1
		SH 2	Effekt 2
		SH 3	Effekt 3
	SEnS	0-99	Ljudkänslighetsjustering
	rPAn	Nej	X-motorn överförs
		JA	X-motorinversion
	rtiL	Nej	Y-motor rotation framåt
		JA	Y-motorinversion
	Led	AV	Efter 5 sekunder är skärmen avstängd
		PÅ	Skärmen fortsätter att lysa
	disp	Nej	Display bakåt
		JA	Visa positiv
	Ladda	Nej
		JA	Fabriksåterställ
RESTEN		JA	Systemäterställning

13 kanalläge

Kanal	Fungera	Beskrivning
1	Horisontell drift	0-255
2	Vertikal drift	0-255
3	Horisontell och vertikalkörhastighetsreglering	0-255
4	Total nedbländning	0-255
5	Mönsterdimmer	0-255
6	enda färgval	0-127
	Automatiskt färghopp från långsamt till snabbt	128-255
7	Val av mönster	0-63
	Mönster slår från snabbt till långsamt	64-127
	Automatiska mönster hoppar från långsamt till snabbt	128-255
8	Färgat rött ljus	0-255
9	Färgat grönt ljus	0-255
10	Färgat blått ljus	0-255
11	Färgat vitt ljus	0-255
12	Strobe från långsam till snabb	0-255
13	ingen	0-249
	återställa	250-255

18 kanalläge

Kanal	Fungera	Beskrivning
1	Horisontell drift	0-255
2	panna fint	0-255
3	Vertikal drift	0-255
4	Tilt Fine	0-255
5	Horisontell och vertikal körhastighetsreglering	0-255
6	Total dimming	0-255
7	Blixt från långsamt till snabbt	0-255
8	Mönsternedbländning	0-255
9	Val av mönster	0-63
	Mönster slår från snabbt till långsamt	64-127
	Automatiska mönster hoppar från långsamt till snabbt	128-255
10	Färgat rött ljus	0-255
11	Färgat grönt ljus	0-255
12	Färgat blått d ljus	0-255
13	Färgat vitt ljus	0-255
14	Blixt från snabbt till långsamt	0-255
15	Inbyggd färgningseffekt	0-255
16	Snabb själgående och röststyrning	0-127
	Långsam själgående, ljudkontrollerad öppning	128-255
17	Justering av ljudkänslighet	0-255
18	ingen	0-20
	X-axeldrift	21-100
	Y-axeldrift	101-200
	XY-operation	201-249
	Återställa	250-255

3.4. Rengöring och underhåll

a) Dra ut stickproppen och låt apparaten svalna helt före varje rengöring, justering eller byte av tillbehör, eller om apparaten inte används.
b) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.
c) Efter att apparaten har rengjorts ska alla delar torkats helt innan den används igen.
d) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.
e) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.
f) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.
g) Rengör ventilationsöppningarna med en borste och tryckluft.
h) Apparaten måste inspekteras regelbundet för att kontrollera dess tekniska effektivitet och upptäcka eventuella skador.
i) Använd en mjuk trasa för rengöring.
j) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.
k) Rengör inte apparaten med syrahaltiga ämnen, medel för medicinska ändamål, förtunningsmedel, bränsle, oljor eller andra kemiska ämnen eftersom det kan skada apparaten.

KASSERING AV ANVÄNDA APPARATER:

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
