BRUKSANVISNING CON.LED-106 Singercon

5 - Stikkontakt til netledning

6 - MENU-knap
7 - OP-knap
8 - NED-knap
9 - ENTER-knap

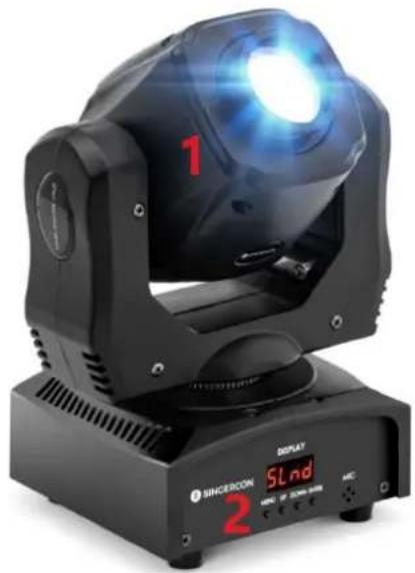

3.1.2. CON.LED-107

5 - Stikkontakt til netledning

6 - MENU-knap
7 - OP-knap
8 - NED-knap
9 - ENTER-knap

3.1.3. CON.LED-108

6 - Stikkontakt til netledning

5 - Stikkontakt til netledning

6 - MENU-knap
7 - OP-knap
8 - NED-knap
9 - ENTER-knap

3.4. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Beam Moving Head	Hodeflekk i bevegelse		Moving head
Modell	CON.LED-106	CON.LED-107	CON.LED-108	CON.LED-111
Nominell spenning [V~] / frekvens [Hz]	230/50
Nominell effekt [W]	60	55	105	90
Lyskilde	1x40W RGBW 4-i-1	1x60W Hvit LED	1x80W Hvit LED	1x35W LED; 6x4W LED
Mål [bredde x dybde x høyde; mm].	310 x 250 x 220	300 x 200 x 200	200 x 250 x 350	200 x 160 x 220
Vekt [kg]	3	3.1	6.35	2.25

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt adverselsskilt)

OBS! Advarsel om elektrisk støt!

Min 0,5 m avstand fra brennbare materialer til alle utvendige overflater på armaturen.

Forsiktig, veldig sterkt lys.

Skift ut eventuelle skadede eller sprukne beskyttelsesskjermer.

Skal kun brukes innendørs.

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til:

Beam Moving Head

Hodeflekk i bevegelse

Moving head

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt.
c) Ikke ta på enheten med våte eller fuktige hender.
d) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.
e) Hvis det ikke kan unngås å bruke apparatet i fuktige omgivelser, bør det brukes en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.
f) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
g) For å unngå elektrisk støt må du ikke senke ledningen, støpselet eller enheten i vann eller andre væsker. Ikke bruk apparatet på våte overflater.

2.2. Sikkerhet på arbeidsplassen

a) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.
b) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!
c) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid ( CO_2 ) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
d) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
e) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
f) Hold enheten borte fra barn og dyr.
g) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

Husk! Beskytt barn og andre tilskuere när du bruker apparatet.

2.3. Personlig sikkerhet

a) Apparatet er ikke konstruert for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap, med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet, eller de har fått instruksjoner om hvordan apparatet skal brukes.
b) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.

2.4. Sikker bruk av utstyret

a) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen.
b) Hold enheten i perfekt teknisk stand.
c) Oppbevar enheten utilgjengelig for barn.
d) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
e) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
f) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
g) Hold produktet borte fra ild og varmekilder.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet.

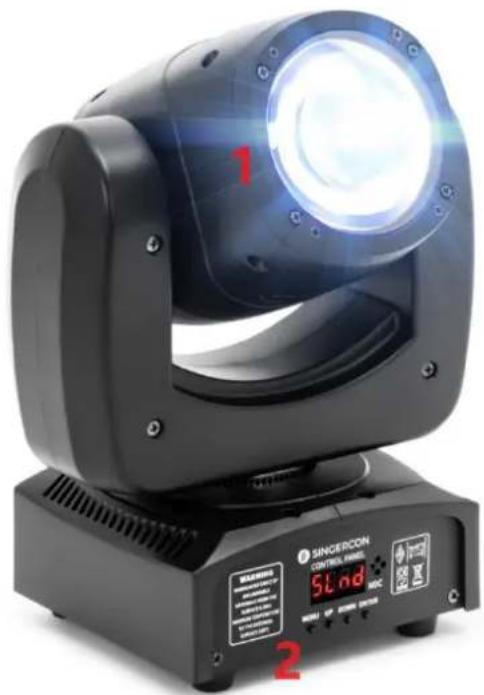

3.1. Beskrivelse av enheten

3.1.1. CON.LED-106

3.2. Klargjøring for bruk

PLASSERING AV APPARATET

Omgivelsestemperaturen må ikke være høyere enn 40 °C, og den relative luftfuktigheten bør være under 85 %. Sørg for god ventilasjon i rommet der apparatet brukes. Det bør være minst 10 cm avstand mellom hver side av enheten og veggen eller andre gjenstander. Apparatet skal alltid brukes når det er plassert på et jevnt, stabilt, rent, brannsikkert og tørt underlag, og det skal være utilgjengelig for barn og personer med begrensede mentale og sensoriske funksjoner. Plasser enheten slik at du alltid har tilgang til støpselet. Strømledningen som er koblet til apparatet, må være forskriftsmessig jordet og stemme overens med de tekniske opplysningene på produktetiketten.

3.3. Bruk av enheten

MENU-, OPP-, NED- og ENTER-knappene brukes til å stille inn driftsmodusene.

• MENU: valg av hovedmenyelementer / gå tilbake til hovedmenynivå.
  • OPP og NED: Flytt opp ett menynivå / endre innstillinger.
  • ENTER / OK: velg alternativ / bekreft innstilling.

Oversikt over innstillingsmuligheter for driftsmodus

3.3.1. CON.LED-106

Serienummer/hovedmeny	Beskrivelse
Adr	A001-A512 DMX legge til kode
CHnd	13 kanalsett
SLnd	Valg av driftsmodus (DMX / Auto / stemmestyring)
Panne	JA, NEI Motor X innstillinger for forover og bakover
Tilt	JA, NEI Motor Y innstillinger for forover og bakover
SEne	Justering av stemmekontrollfølsomhet (0-100)
LED	PÅ, AV-skjermen er alltid på innstilling
DISP	JA, NEI display, innstillinger for forover og bakover
Ver	V100 Programvareversjonsnummer
Faet	JA, NEI Tilbakestill

13-kanals DMX-modus:

13-CH-modus	Funksjon	DMX-verdi	Beskrivelse
1	Panne	0-255
2	Pan Fine	0-255
3 Tilt	0-255
4	Tilt Fint	0-255
5	Pan&Tilt hastighet	0-255	Fra raskt til sakte
6 Mørkere 0-255			Lineær dimming fra mørkt til lyst
7 Strobe		0	Ingen funksjon
		1-255	Synkron strobehastighet fra sakte til rask (1HZ-25HZ)
8	rød	0-255	Rød dimmer fra mørkt til lyst
9	Grønn	0-255	Grønn dimming fra mørk til lys
10	Blå	0-255	Blå dimming fra mørk til lys
11	Hvit	0-255	Hvit dimming fra mørkt til lyst
12	Makro funksjon	0-49	CH1 til CH13 effektAutoStemmekontroll
		50-200
		201-255
13 Nullstille		0-240	Ingen funksjon
		241-255	Lett kroppstilbakestilling, effektiv i 5 sekunder

3.3.2. CON.LED-107

Adr	A001-A512	512 adressesett
CHnd	11CH	11 kanalsett
	9CH	9 kanalsett
SLnd	MAST	Master-modus
	SL 1	DMX512-modus
	SL 2	Slavemodus
SHnd	SH 0	Effekt0 ( anbefal )
	SH 1	Effekt 1
	SH 2	Effekt 2
	SH 3	Effekt 3
Sound	på	Åpne lydkontrollmodus
	av	Lukk lydkontrollmodus
SEnS	0-99	Juster lydens følsomhet
kjedelig	bLAc	Gå tilbake til null uten 512-signalet
Holde	Auto	Uten 512-signalet, Auto
	Soun	Uten 512-signalet, lyd
		Uten 512-signalet, behold siste tilstand av kontrolleren
LED	AV	Lukk skjermen etter 5 sekunder
	PÅ	Skjermen åpen hele tiden
disp	Nei	Vis omvendt
	JA	Vis fremover
rPAN	Nei	X motor fremover
	JA	X motor revers
rTiL	Nei	Y motor fremover
	JA	Y-motor revers
HVILE	JA	Systemtilbakestilling

9-kanals modus:

Kanal	Funksjon	Introduksjon
1	Pan Running	0-255
2	Tilt Løping	0-255
3	Farge
	0-139	Velg farge
	140-255	Endre farge automatisk, fra sakte til rask
4	Gobo
	0-63	Fast Gobo
	64-127	Mønsterras
	128-255	Endre mønsteret automatisk, fra sakte til raskt
5	Strobe	0-255
6	Dimming	0-255
7	Kjører i Pan/Tilt	0-255
8	Auto-modus	0-255 Oppregulering for rotasjon,Nedregulering for omvendt rotasjon
9	Nullstille	250-255 (5 sekunder)

11-kanals modus:

Kanal	Funksjon	Introduksjon
1	Pan Running	0-255
2	Pan Fine	0-255
3	Tilt Løping	0-255
4	Tilt Fint	0-255
5	Farge
	0-139	Velg farge
	140-255	Endre farge automatisk, fra sakte til rask
6	Gobo
	0-63	Fast gobo
	64-127	Mønsterras
	128-255	Endre mønsteret automatisk, fra sakte til raskt
7	Strobe	0-255
8	Dimming	0-255
9	Kjørehastighet i panorering/tilt	0-255
10	Auto-modus
	0-59	Funksjon til annen kanal
	60-84	Automodus 3
	85-109	Automodus 2
	110-134	Automodus 1
	135-159	Automodus0
	160-184	Lydmodus 3
	185-209	Lydmodus 2
	210-234	Lydmodus 1
	235-255	Lydmodus0
11	Rest	250-255 (5 sekunder)

3.3.3. CON.LED-108

KANALMODUS: Std.14CH

1	M∅RKERE
2	STOPP/STROBE
3	PANNE
4	TILT
5	PAN-TILTID
6	PRISM RT FARGE
7	GOBO
8	GOBO1
9	GOBO1_RT
10	PRISME
11	FOKUS
12	PANNE FIN
13	TILT FIN
14	NULLSTILLE

FARGE

BIT	EFFEKT
255	RASK ROTASJON
......	......
80	LANGSOM ROTASJON
75-79	ROSA+ HVIT
70	LAVENDEL+ ROSA
65	LYS GR∅NN+ LAVENDEL
60	GR∅NN+ LYS GR∅NN
55	AQUAMARINE+ GR∅NN
50	ORANSJE+ AKVAMARIN
45	R∅D+ ORANSJE
40	HVIT+ R∅D
35-39	ROSA
30	LAVENDEL
25	LYSEGR∅NN
20	GR∅NN
15	AKVAMARI
10	ORANSJE
5	R∅D
0	HVIT

STOPP/STOBE

BIT	EFFEKT	Merknader
252-255	UBRUKT	Styres av dimmekanal
251	RASK STROBE
......	......
4	SLAG STROBE
0-3	UBRUKT	Styres av dimmekanal

M∅RKERE

BIT	EFFEKT
255	100%
......	......
0	0%

PRISME

BIT	EFFEKT
255	PRISM RASK ROTASJON
......	......
15	PRISME LANGSOM ROTASJON
10-14	PRISME INNSETT
0-9	PRISM UNNTATT

GOBO1

BIT	EFFEKT
226-230	GOBO6 RISTER, SAKTE til RASK
......	......
226-230	GOBO1 RISTER, SAKTE til RASK
225	RASK ROTASJON
......	......
135	LANGSOM ROTASJON
130-134	STOPPE
129	LANGSOM ROTASJON
......	......
70	RASK ROTASJON
60-69	GOBO 6
50	GOBO 5
40	GOBO 4
30	GOBO 3
20	GOBO 2
10	GOBO 1
0	HVIT

FOKUS

BIT	EFFEKT
255	100%
......	......
0	0%

GOBO1 ROTASJON

BIT	EFFEKT
255	RASK ROTASJON
......	......
193	LANGSOM ROTASJON
191-192	STOPPE
190	LANGSOM ROTASJON
......	......
128	RASK ROTASJON
127	LANGSOM ROTASJON
......	......
64	RASK ROTASJON
0-63	POSISJON

NULLSTILLE

BIT	EFFEKT	Merknader
255-255	FULLSTENDIG TILBAKESTILLING	Tilbakestilling aktiveres ved å gå gjennom det ubrukte området og forbli i 5 sekunder.
0-254	UBRUKT OMRÅDE

PAN-TILTID

	Tidskanal	Kanalfunksjon	Bemerke
0-255	Pan-Tilt-tid	Pan-Tilt- (Pan fin-Tilt fin)	255 LAV HASTIGHET...... ......0 RASK HASTIGHET

3.3.4. CON.LED-111

Adr		d001-d512	512 Adresseinnstillinger
SLnd		Auto	Automatisk vertsmodus
		Soun	Vertslydmodus
Sett	CHnd	18CH	18 Kanalinnstillinger
		13CH	13 Kanalinnstillinger
	SHnd	SH 0	Effekt 0 (anbefaling)
		SH 1	Effekt 1
		SH 2	Effekt 2
		SH 3	Effekt 3
	SEnS	0-99	Justering av lydfølsomhet
	rPAn	Nei	X-motor overføres
		JA	X-motorinversjon
	rtiL	Nei	Y-motor rotasjon fremover
		JA	Y-motorinversjon
	LED	AV	Etter 5 sekunder er skjermen av
		PÅ	Skjermen fortsetter
	disp	Nei	Vis omvendt
		JA	Vis positivt
	Laste	Nei
		JA	Gjenopprett fabrikkinnstillinger
HVILE		JA	System tilbakestilt

13 kanalmodus

Kanal	Funksjon	Beskrivelse
1	Horizontal drift	0-255
2	Vertical operasjon	0-255
3	Horizontal og vertical regulering av kjørehastighet	0-255
4	Total nedblending	0-255
5	Mønster dimming	0-255
6	enkelt fargevalg	0-127
	Automatisk fargehopp fra sakte til raskt	128-255
7	Mønstervalg	0-63
	Mønstrene slår fra raskt til sakte	64-127
	Automatiske mønstre hopper fra sakte til raskt	128-255
8	Target rødt lys	0-255
9	Target grønt lys	0-255
10	Target blått lys	0-255
11	Target hvitt lys	0-255
12	Strobe fra sakte til rask	0-255
13	ingen	0-249
	nullstille	250-255

18 kanalmodus

Kanal	Funksjon	Beskrivelse
1	Horizontal drift	0-255
2	panorere fint	0-255
3	Vertical operasjon	0-255
4	Tilt Fint	0-255
5	Horizontal og vertical regulering av kjørehastighet	0-255
6	Total dimming	0-255
7	Flash fra sakte til raskt	0-255
8	Mønster dimming	0-255
9	Mønstervalg	0-63
	Mønstrene slår fra raskt til sakte	64-127
	Automatiske mønstre hopper fra sakte til raskt	128-255
10	Target rødt lys	0-255
11	Target grønt lys	0-255
12	Target blått d lys	0-255
13	Target hvitt lys	0-255
14	Strobe fra rask til sakte	0-255
15	Innebygd fargingseffekt	0-255
16	Rask selvgående og stemmekontroll	0-127
	Sakte selvgående, lydkontrollert åpning	128-255
17	Justering av lydfølsomhet	0-255
18	ingen	0-20
	X-akse operasjon	21-100
	Y-akse operasjon	101-200
	XY operasjon	201-249
	Nullstille	250-255

3.4. Rengjøring og vedlikehold

a) Trekk ut støpselet og la apparatet avkjøles helt før hver rengjøring, justering eller utskifting av tilbehør, eller hvis apparatet ikke er i bruk.
b) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
c) Etter rengjøring må alle deler av apparatet tørkes helt før det tas i bruk igjen.
d) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
e) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
f) Ikke la vann trenge inn i apparatet gjennom ventilasjonsåpningene i apparathuset.
g) Rengjør ventilasjonsåpningene med en børste og trykkluft.
h) Enheten må inspiseres regelmessig for å kontrollere den tekniske effektiviteten og oppdage eventuelle skader.
i) Bruk en myk klut til rengjøring.
j) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
k) Enheten må ikke rengjøres med syreholdige stoffer, medisinske midler, fortynningsmidler, drivstoff, oljer eller andre kjemiske stoffer, da dette kan skade enheten.

KASSERING AV BRUKTE ENHETER:

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.
