KÄYTTÖOHJE CON.LED-106 Singercon

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus		Parametrin arvo
Tuotteen nimi	Spot Moving Head	Moving Head Moving Head
Malli	CON.LED-106	CON.LED-107	CON.LED-108	CON.LED-111
Nimellisjännite [V~] / taajuus [Hz]		230/50
Nimellisteho [W]	60	55	105	90
Valonlähde	1x40 W RGBW 4-in-1	1x60W valkoinen LED	1x80W valkoinen LED	1x35W LED; 6x4W LED
Mitat [leveys x syvyys x korkeus; mm]	310 x 250 x 220	300 x 200 x 200	200 x 250 x 350	200 x 160 x 220
Paino [kg]	3	3,1	6,35	2,25

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

HUOMIO! Sähköiskuvaara!

Vähintään 0,5 m etäisyys syttyvistä materiaaleista valaisimen kaikkiin ulkopintoihin.

Valaisimet eivät sovellu asennettavaksi suoraan normaalisti syttyville pinnoille.

Varoitus, erittäin kirkas valo.

Vaihda vaurioituneet tai halkeilevat näytön suojat.

Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne volvat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Spot Moving Head

Moving Head

Moving Head

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.
c) Älä kosketa laitetta märillä tai kosteilla käsillä.
d) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Jos laitteen käyttöä kosteassa ympäristössä ei voida välttää, on sen kanssa käytettävä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
f) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi.
g) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.

2.2. Turvallisuus työpaikalla

a) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
b) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
c) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (co2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
d) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
e) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
f) Pidä laite poissa lasten ja eläinten ulottuvilta.
g) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.
b) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.

2.4. Laitteen turvallinen käyttö

a) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta.
b) Pidä laite teknisesti täydellisessä kunnossa.
c) Laite on pidettävä poissa lasten ulottuvilta.
d) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
e) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
f) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
g) Pidä laite kaukana tulen- ja lämmönlähteistä.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Tuote on valaisin, joka on tarkoitettu vain viihde-, näyttely- ja arkkitehtuuritarkoituksiin. Se ei sovellu kodin valaistukseen.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kuvaus

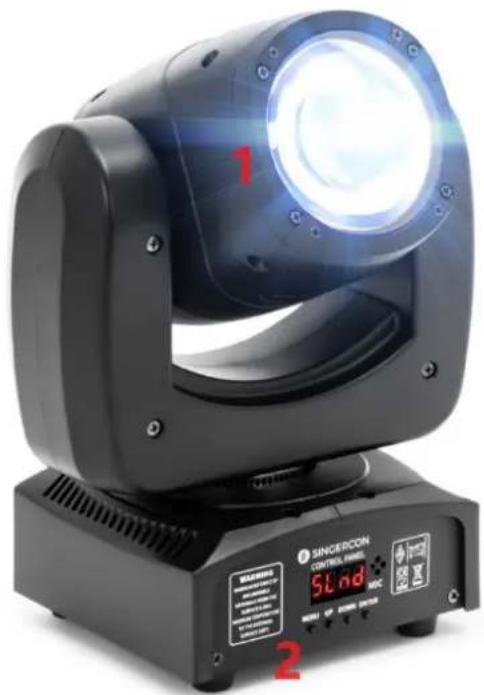

3.1.1. CON.LED-106

5 – Virtajohdon pistoke

6 - MENU-painike

7-UP-painike

8 - ALAS-painike

9 - ENTER-painike

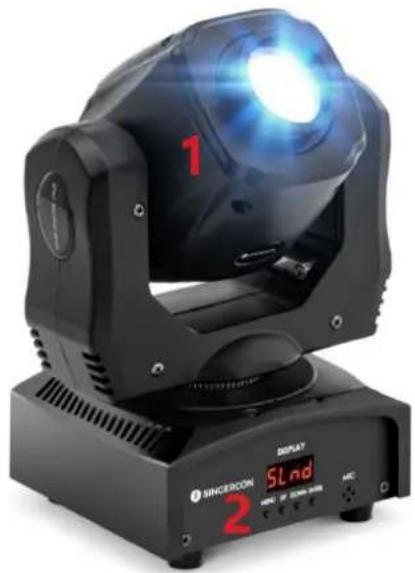

3.1.2. CON.LED-107

5 – Virtajohdon pistoke

6 - MENU-painike

7 - UP-painike

8 - ALAS-painike

9 - ENTER-painike

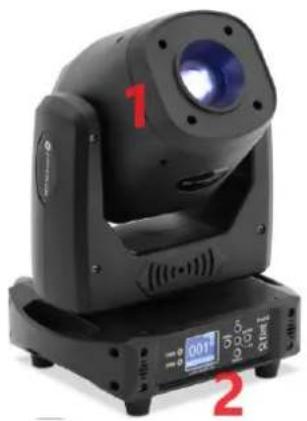

3.1.3. CON.LED-108

6 – Virtajohdon pistoke

7 - DMX-ohjausvalo

8 - ERROR-merkkivalo

9 - MENU-painike

10 - UP-painike

11 - ALAS-painike

12 - ENTER-painike

13 - OK-painike

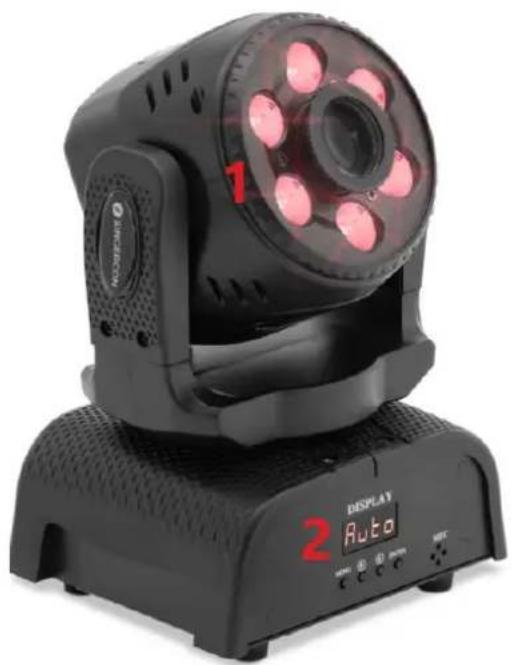

3.1.4. CON.LED-111

5 – Virtajohdon pistoke

6 - MENU-painike

7 - UP-painike

8 - ALAS-painike

9-ENTER-painike

3.2. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Huolehdi hyvästä ilmanvaihdosta laitteen käyttökohteessa. Laitteen kummankin sivun ja seinän tai muiden kohteiden välillä on oltava vähintään 10 cm:n etäisyys. Laitetta on aina käytettävä tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla, ja se on pidettävä poissa lasten ja sellaisten henkilöiden ulottuvilta, joilla on rajoittunut toimintakyky. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

3.3. Laitteen käyttö

MENU-, UP-, DOWN- ja ENTER-painikkeita käytetään toimintatilojen asettamiseen.

• MENU: päävalikon kohteiden valinta / paluu päävalikon tasolle.
• YLÖS ja ALAS: siirry yksi valikkotaso ylöspäin / muuta asetuksia.
  • ENTER / OK: valitse vaihtoehto / vahvista asetus.

Toimintatilan asetusvaihtoehtojen yleiskuvaus

3.3.1. CON.LED-106

Sarjanumero/Päävalikko	Kuvaus
Osoite	A001-A512 DMX lisäkoodi
CHnd	13 kanavasarja
SLnd	Toimintatilan valinta (DMX / Auto / ääniohjaus)
Panoroida	KYLLÄ, EI Moottorin X eteen- ja taaksepäin-asetukset
Kallistaa	KYLLÄ, EI Moottorin Y eteen ja taakse asetukset
SEne	Ääniohjauksen herkkyyden säätö (0-100)
LED	ON, OFF näyttö aina päällä
DISP	KYLLÄ, EI näyttö-, eteen- ja taaksepäin-asetukset
Ver	V100 Ohjelmiston versionumero
Faet	KYLLÄ, EI Nollaa

13-kanavainen DMX-tila:

13-CH-tila	Toiminto	DMX arvo	Kuvaus
1	Panoroida	0-255
2 Pan	Hieno 0-255
3	Kallistaa	0-255
4	Kallistus hieno	0-255
5	Pan&Tilt nopeus	0-255	Nopeista hitaisiin
6 Himmennin 0-255			Lineaarinen himmennys pimeästä kirkkaaseen
7 Strobe		0	Ei toimintoa
		1-255	Synkroninen välähdysnopeus hitaasta nopeaan (1HZ-25HZ)
8	Punainen	0-255	Punainen himmenevä pimeästä kirkkaaksi
9	Vihreä	0-255	Vihreä himmenevä tummasta kirkkaaseen
10	Sininen	0-255	Sininen himmenevä pimeästä kirkkaaseen
11 Valkoinen 0-255			Valkoinen himmentyvä pimeästä kirkkaaseen
12	Makrotoiminto	0-49	CH1 - CH13 vaikutusAutoÄäniohjaus
		50-200
		201-255
13 Nollaa		0-240	Ei toimintoa
		241-255	Kevyt rungon nollaus, voimassa 5 sekuntia

3.3.2. CON.LED-107

Osoite	A001-A512	512 Osoitejoukko
CHnd	11CH	11 kanavasarja
	9CH	9 kanavasarja
SLnd	MASTO	Master Mode
	SL 1	DMX512-tila
	SL 2	Orjatila
SHnd SH 0	Vaikutus0	(Suosittele)
	SH 1	Vaikutus1
	SH 2	Vaikutus2
	SH 3	Vaikutus3
Soud	päällä	Avaa äänensäätötila
	vinossa	Sulje äänensäätötila
SEnS	0-99	Säädä äänen herkkyyttä
mitääns anomaton	bLAc	Palaa nollaan ilman 512-signaalia
HoLd	Auto	Ilman 512-signaalia, Auto
	Ääni	Ilman 512-signaalia, ääni
		Säilytä ohjaimen viimeinen tila ilman 512-signaalia
LED	VINOSSA	Sulje näyttö 5 sekunnin kuluttua
	PÄÄLLÄ	Näyttö auki koko ajan
dISP	ei	Näyttö käänteinen
	KYLLÄ	Näyttö eteenpäin
rPAN	ei	X moottori eteenpäin
	KYLLÄ	X moottorin peruutus
rTiL	ei	Y-moottori eteenpäin
	KYLLÄ	Y-moottori peruutus
LEVÄTÄ	KYLLÄ	Järjestelmän nollaus

9-kanavainen tila:

kanava	Toiminto	Johdanto
1	Pan Juoksu	0-255
2	KallistusJuoksu	0-255
3	Väri
	0-139	Valitse väri
	140-255	Vaihda väriä automaattisesti, hitaasta nopeaan
4	Gobo
	0-63	Gobo korjattu
	64-127	Pattern dither
	128-255	Muuta kuviotä automaattisesti, hitaasta nopeaan
5	Strobe	0-255
6	Himmennys	0-255
7	Juokse Pan/Tilt	0-255
8	Auto-tila	0-255 Pyörimisen yläsäätö, alaspäin kiertosuunta
9	Nollaa	250-255 (5 sekuntia)

11-kanavainen tila:

kanava	Toiminto	Johdanto
1	Pan Juoksu	0-255
2	Pan Hieno	0-255
3	KallistusJuoksu	0-255
4	Kallistus hieno	0-255
5	Väri
	0-139	Valitse väri
	140-255	Vaihda väriä automaattisesti, hitaasta nopeaan
6	Gobo
	0-63	Korjattu gobo
	64-127	Pattern dither
	128-255	Muuta kuviota automaattisesti, hitaasta nopeaan
7	Strobe	0-255
8	Himmennys	0-255
9	JuoksunopeusPan/Tilt	0-255
10	Auto-tila
	0-59	Toisen kanavan toiminto
	60-84	Automaattinen tila 3
	85-109	Automaattinen tila 2
	110-134	Automaattinen tila 1
	135-159	Automaattinen tila 0
	160-184	Äänitila 3
	185-209	Äänitila 2
	210-234	Äänitila 1
	235-255	Äänitila 0
11	Lepää	250-255 (5 sekuntia)

3.3.3. CON.LED-108

BITTI	VAIKUTUS	Huomautukset
252-255	KÄYTTÄMÄTÖN	Ohjataanhimmennyskanavalla
251	NOPEA STROBE
......	......
4	HIDAS STROBE
0-3 KÄYTTÄMÄTÖN		Ohjataanhimmennyskanavalla

HIMMENNIN

BITTI	VAIKUTUS
255	100%
......	......
0	0%

PRISMA

BITTI	VAIKUTUS
255	PRISM NOPEA PYÖRIMÄ
......	......
15	PRISM HIDAS PYÖRIMINEN
10-14	PRISM ASETETTU
0-9	PRISM POIS

GOBO1

BITTI	VAIKUTUS
226-230	GOBO6 SHAKE, HITAASTA NOPEAAN
......	......
226-230	GOBO1 SHAKE, HITAASTA NOPEAAN
225	NOPEA KÄÄNTÖ
......	......
135	HIDAS PYÖRIMINEN
130-134	LOPETTAA
129	HIDAS PYÖRIMINEN
......	......
70	NOPEA KÄÄNTÖ
60-69	GOBO 6
50	GOBO 5
40	GOBO 4
30	GOBO 3
20	GOBO 2
10	GOBO 1
0	VALKOINEN

FOCUS

BITTI	VAIKUTUS
255	100%
......	......
0	0%

GOBO1 ROTATION

BITTI	VAIKUTUS
255	NOPEA KÄÄNTÖ
......	......
193	HIDAS PYÖRIMINEN
191-192	LOPETTAA
190	HIDAS PYÖRIMINEN
......	......
128	NOPEA KÄÄNTÖ
127	HIDAS PYÖRIMINEN
......	......
64	NOPEA KÄÄNTÖ
0-63	SIJOITUS

RESET

BITTI	VAIKUTUS	Huomautukset
255-255	TÄYDELLINEN RESET	Nollaus aktivoituu, kun se kulkee käyttämättömän alueen läpi ja pysyy 5 sekuntia.
0-254	KÄYTTÄMÄTÖN ALUE

KALLISTUSAIKA

	Ajoitus kanava	Kanavatoiminto	Huomautus
0-255	Pan-Tilt aika	Pan-Tilt- (Pan fine-Tilt fine)	255 HIDAS NOPEUS...... ......0 NOPEA VAUHTI

3.3.4. CON.LED-111

Osoite		d001-d512	512 Osoiteasetukset
SLnd		Auto	Isäntä automaattinen tila
		Ääni	Isäntääänitila
Aseta	CHnd	18CH	18 Kanavaasetukset
		13CH	13 Kanavaasetukset
	SHnd	SH 0	Vaikutus 0 (suositus)
		SH 1	Vaikutus 1
		SH 2	Vaikutus 2
		SH 3	Vaikutus 3
	SEnS	0-99	Ääniherkkyyden säätö
	rPAn	ei	X-moottori siirretään
		KYLLÄ	X moottorin käännös
	rtiL	ei	Y-moottori pyörii eteenpäin
		KYLLÄ	Y-moottorin käännös
	LED	VINOSSA	5 sekunnin kuluttua näyttö sammuu
		PÄÄLLÄ	Näyttö pysyy päällä
	dISP	ei	Näyttö käänteinen
		KYLLÄ	Näyttö positiivinen
	Ladata	ei
		KYLLÄ	Palauta tehdasasetukset
LEVÄTÄ		KYLLÄ	Järjestelmän nollaus

13 Kanavatila

kanava	Toiminto	Kuvaus
1	Vaakasuora toiminta	0-255
2	Pystysuuntainen toiminta	0-255
3	Vaaka- ja pystysuora ajonopeuden säätö	0-255
4	Täydellinen himmennys	0-255
5	Kuvion himmennys	0-255
6	yksivärinen valinta	0-127
	Automaattinen värihyppy hitaasta nopeaan	128-255
7	Kuvion valinta	0-63
	Kuviot lyövät nopeista hitaisiin	64-127
	Automaattiset kuviot hyppäävät hitaasta nopeaan	128-255
8	Punaiseksi värjätty valo	0-255
9	Värjätty vihreä valo	0-255
10	Siniseksi värjätty valo	0-255
11	Valkoiseksi värjätty valo	0-255
12	Strobo hitaasta nopeaan	0-255
13	ei mitään	0-249
	nollaa	250-255

18 Kanavatila

kanava	Toiminto	Kuvaus
1	Vaakasuora toiminta	0-255
2	pannu hyvin	0-255
3	Pystysuuntainen toiminta	0-255
4	Kallistus hieno	0-255
5	Vaaka- ja pystysuora ajonopeuden säätö	0-255
6	Täydellinen himmennys	0-255
7	Salama hitaasta nopeaan	0-255
8	Kuvion himmennys	0-255
9	Kuvion valinta	0-63
	Kuviot lyövät nopeista hitaisiin	64-127
	Automaattiset kuviot hyppäävät hitaasta nopeaan	128-255
10	Punaiseksi värjätty valo	0-255
11	Värjätty vihreä valo	0-255
12	Värjätty siniseksi d valoksi	0-255
13	Valkoiseksi värjätty valo	0-255
14	Strobo nopeasta hitaaseen	0-255
15	Sisäänrakennettu värjäysefekti	0-255
16	Nopea itsekävely ja ääniohjaus	0-127
	Hidas itsekävely, ääniohjattu avautuminen	128-255
17	Ääniherkkyyden säätö	0-255
18	ei mitään	0-20
	X-akselin toiminta	21-100
	Y-akselin toiminta	101-200
	XY toiminta	201-249
	Nollaa	250-255

3.4. Puhdistaminen ja huolto

a) Irrota verkkopistoke pistorasiasta ja anna laitteen jäähtyä kokonaan ennen jokaista puhdistusta, säätöä tai lisävarusteiden vaihtoa sekä silloin, kun laitetta ei käytetä.
b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.
d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
e) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
f) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
g) Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.
h) Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.
i) Käytä puhdistamiseen pehmeää puhdistusliinaa.
j) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
k) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
