MANUAL DE UTILIZADOR CHE 4-32 R Flex
Panorâmica da máquina ..... 44
Para sua segurança 45
Ruído e vibração ..... 46
Instruções de utilização ..... 47
Manutenção e tratamento 49
Indicações sobre reciclagem ..... 50
Conformidade C€....50
Exclusão de responsabilidades ..... 50
Símbolos utilizados
AVISO!
Carateriza um perigo imediato e eminente. A não observação da indicação pode implicar morte ou ferimentos muito graves.
CUIDADO!
Carateriza uma situação possivelmente perigosa. A não observação da indicação pode implicar ferimentos ou prejuízos materiais.
INDICAÇÃO!
Carateriza conselhos de utilização e informações importantes.
Símbolos no aparelho
Antes da colocação em funcionamento, leia as Instruções de serviço!
Usar óculos de proteção!
Usar proteção auditiva!
Usar leve proteção respiratória!
Indicações sobre reciclagem para o aparelho usado (ver a pág. Indicações sobre reciclagem)!
| Martelo para furar e cinzelar C | HE 4-32 R SDS-plus | |
| Potência nominal absorvida | W | 900 |
| Número de rotações em vazio | rpm 0–850 | |
| Número de impactos em vazio | rpm 0–3700 | |
| Energia máxima de impacto (segundo «EPTA-procedure 05/2009») | J | 4,8 |
| Lubrificação | Massa lubrificante | |
| Admissão da ferramenta | SDS-plus | |
| Diâmetro máx. do furo– Betão– Alvenaria (coroa de furar HM)– Madeira– Metal | mm mm mm mm | 32 82 32 13 |
| Peso de acordo com «EPTA-procedure 01/2003» | kg 4,6 | |
| Classe de proteção | II /☐ | |

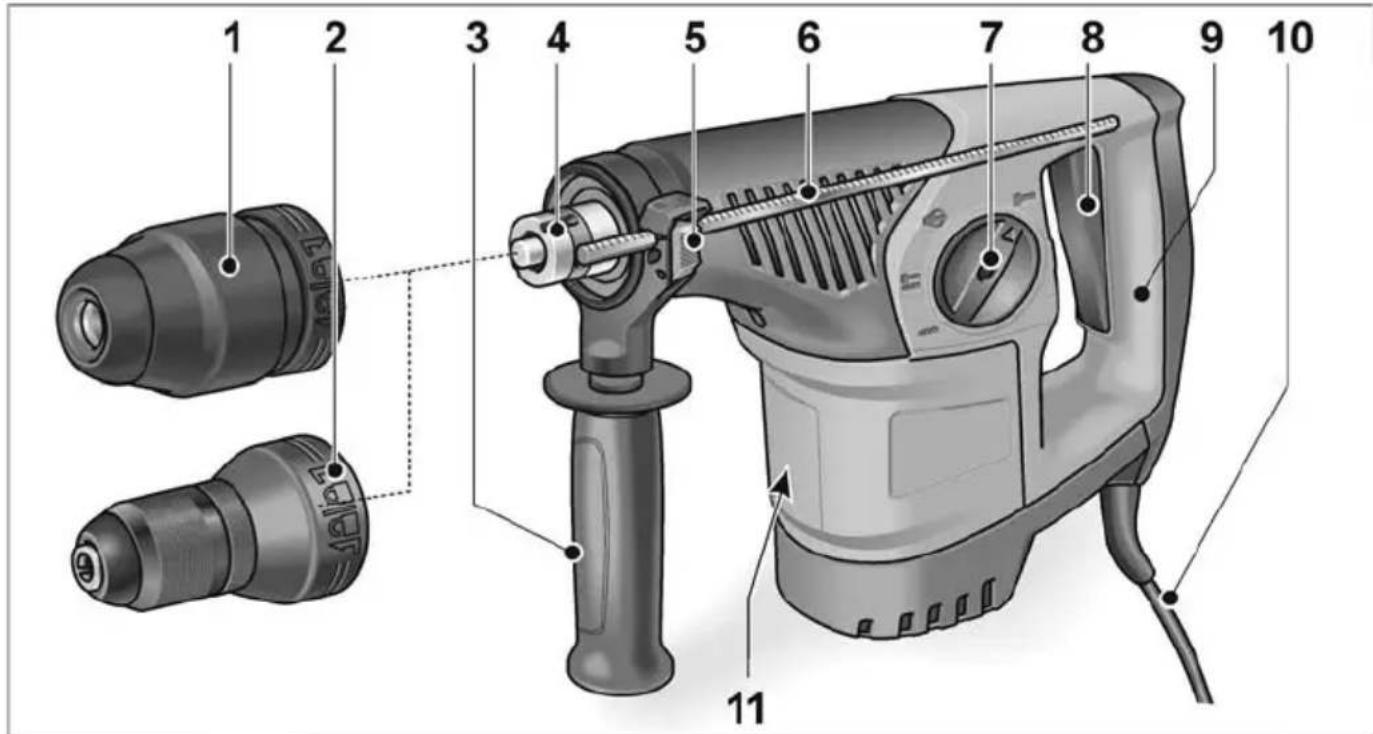

Panorâmica da máquina
1 Mandril SDS
2 Mandril intercambiável
3 Punho adicional
4 Veio roscado
5 Alavanca de retenção do batente
de profundidade
6 Batente de profundidade
7 Seletor rotativo para o modo de trabalho
8 Interruptor
Para ligar e desligar, assim como para aumentar a velocidade até ao número máximo de rotações/golpes.
9 Punho
10 Cabo de rede
11 Chapa de caraterísticas *
* não é visível
Para sua segurança
AVISO!
Leia todas as indicações de segurança e instruções. A não observação das indicações de segurança e das instruções pode ter como consequência um choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.
Ler antes da utilização da ferramenta elétrica e proceder em conformidade:
- estas Instruções de serviço,
- as instruções gerais de segurança para utilização de ferramentas elétricas na documentação anexa (textos n.°: 315.915),
- as regras e as normas em vigor para prevenção de acidentes no local de utilização.
Esta ferramenta elétrica foi fabricada de acordo com o estado atual da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir riscos para a vida e a integridade física do utilizador ou de terceiros ou ocorrer danos na máquina ou noutros bens. A ferramenta elétrica só deve ser utilizada
– de acordo com as disposições legais,
- em perfeita situação de segurança técnica.
As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.
Utilização de acordo com as disposições legais
O martelo para furar e cinzelar CHE 4-32 R SDS-plus foi concebido
- para a utilização profissional na indústria e em oficinas,
- para furar com percussão em alvenaria e betão, para fixação de buchas e ancoragens e furos de passagem,
- para pequenos trabalhos de encalcar para remover reboco e ladrilhos,
- para a utilização com a ferramenta adequada para tal e recomendada pelo fabricante para este aparelho.
Indicações de segurança para martelos
■ Use proteção auditiva. O efeito de ruído pode provocar perdas de audição.
■ Utilize os punhos adicionais fornecidos com o aparelho. A perda de controlo pode dar origem a ferimentos.
■ Quando efetuar trabalhos nos quais a ferramenta utilizada possa encontrar cabos elétricos ocultos ou o próprio cabo de alimentação de corrente, segure o aparelho somente pelas superfícies do punho isoladas. O contacto com um cabo sob tensão também pode colocar componentes metálicos do aparelho sob tensão e provocar um choque elétrico.
Outras instruções de segurança
Utilize aparelhos detetores adequados para detetar tubagens de alimentação ocultas ou peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos elétricos pode provocar um incêndio e choque elétrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais ou pode provocar um choque elétrico.
- Segure a ferramenta elétrica com ambas as mãos ao trabalhar e procure manter uma posição de segurança. A ferramenta elétrica é mais segura quando conduzida com ambas as mãos.
- Fixe a peça a trabalhar. Uma peça mantida fixa num dispositivo de aperto está mais segura do que presa na sua mão.
Não utilize a ferramenta elétrica com o cabo danificado. Não toque no cabo danificado e desligue a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos de ligação danificados aumentam o risco de choque elétrico.
- Utilizar apenas ferramentas com dispositivo de admissão da ferramenta SDS-plus. Verificar o bloqueio correto, puxando a ferramenta.
Se a capa de proteção contra poeira estiver danificada, requerer imediatamente a sua substituição. A capa de proteção contra poeira impede a entrada de pó na admissão da ferramenta.
As poeiras libertadas de materiais, como pinturas com teor de chumbo, alguns tipos de madeira, minerais e metais, podem prejudicar a saúde do operador do aparelho ou de pessoas que se encontrem nas proximidades. A inalação ou o contacto com estas poeiras pode provocar doenças no aparelho respiratório e/ou reações alérgicas.
- Providenciar uma boa ventilação no local de trabalho!
- Se possível, utilizar um sistema de aspiração de pó independente.
- Recomenda-se a utilização de uma máscara respiratória com uma classe de filtro P2.
Não usar em materiais que libertem substâncias prejudiciais à saúde (p. ex., amianto).
Para identificação da ferramenta elétrica, utilizar somente chapas autocolantes. Não fazer furos na estrutura.
A tensão da rede e a indicação de tensão na chapa de caraterísticas têm de ser coincidentes.
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.
O nível de ruído de valorização A do aparelho comporta, normalmente:
– Nível de pressão acústica: 92 dB(A);
– Nível de potência acústica: 103 dB(A);
- Insegurança K: 3 dB.
Valor global de vibrações:
- Ao furar com percussão:
- Valor de emissão a_h : 13,34 m/s ^2
– Insegurança K: 1,5 m/s ^2
- Ao cinzelar:
- Valor de emissão a_h : 10,60 m/s
– Insegurança K: 1,5 m/s ^2
ATENÇÃO!
Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária, os valores de ruído e de oscilação alteram-se.
i INDICAÇÃO!
O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas entre si. Este processo também é adequado para uma estimativa provisória da carga de vibrações. O nível de vibrações indicado representa as principais utilizações da ferramenta elétrica. No entanto, se a ferramenta elétrica for aplicada noutras situações com ferramentas de aplicação diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.
Para uma estimativa exata da carga das vibrações, também devem ser considerados os tempos em que o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.
Determine medidas de segurança adicionais para proteger o utilizador do efeito das vibrações, como, por exemplo: manutenção da ferramenta elétrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.
CUIDADO!
Com um nível de pressão acústica superior a 85 dB(A), deve usar-se proteção auditiva.
Instruções de utilização
Antes da colocação em funcionamento
Desembalar a ferramenta elétrica e acessórios e verificar se o fornecimento está completo e se existem danos provocados pelo transporte.
Ajustar o punho adicional
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.
CUIDADO!
Utilizar a ferramenta elétrica só com o punho adicional montado.

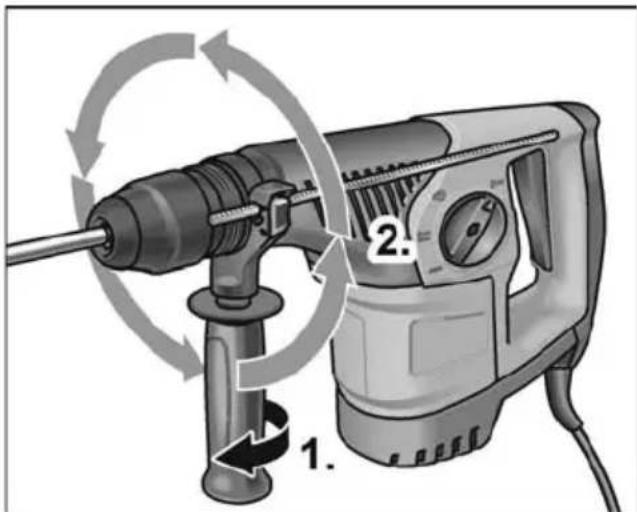

O punho adicional pode ser rodado para qualquer posição, para garantir um trabalho seguro e sem fadiga.
- Eliminar encravamentos, rodando o punho adicional no sentido contrário ao dos ponteiros do relógio (1.).
■ Rodar o punho adicional para a posição pretendida (2.).
■ Fixar o ajuste, rodando o punho adicional no sentido dos ponteiros do relógio.

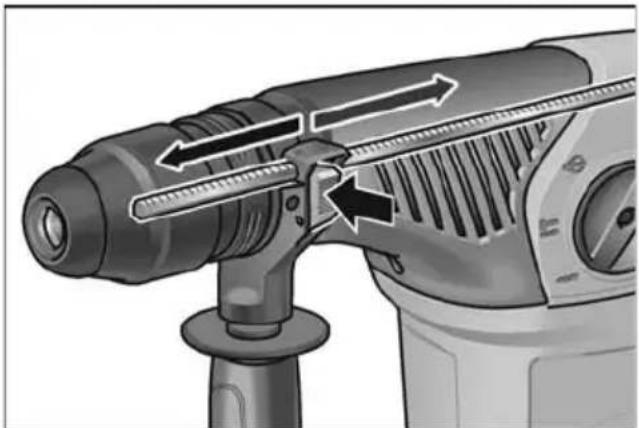

Montar o batente de profundidade
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.
■ Premir a parte superior da alavanca de retenção que se encontra no punho adicional e mantê-la premida.
■ Inserir o batente de profundidade.
■ Regular o batente de profundidade para a necessária profundidade do furo.
■ Soltar a alavanca de retenção.
Utilização de ferramentas com haste SDS
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.
CUIDADO!
As ferramentas de aplicação utilizadas podem ficar muito quentes. Utilizar luvas de proteção!
INDICAÇÃO!
As ferramentas utilizadas têm de ter uma haste SDS. Para ferramentas sem haste SDS (p. ex., broca para madeira), deve utilizar-se um mandril com aperto de três dentes (consultar "Regular o modo de trabalho").
■ Controlar a capa de proteção contra poeira.
- Limpar a capa suja.
- Solicitar a substituição da capa de proteção contra poeira quando danificada.

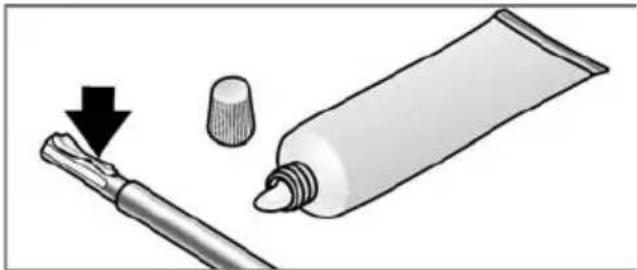

■ Limpar as ferramentas e lubrificar ligeiramente a haste.

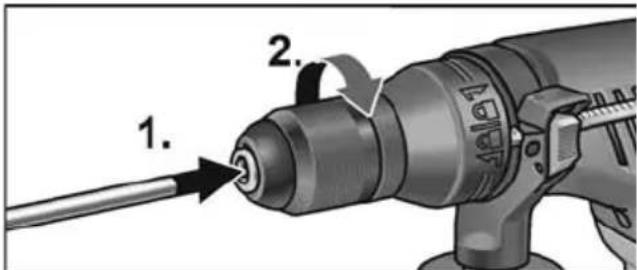

■ Inserir a ferramenta de aplicação (1.) e rodá-la (2.) até ficar bloqueada.
Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.
CUIDADO!
As ferramentas de aplicação utilizadas podem ficar muito quentes. Utilizar luvas de proteção!


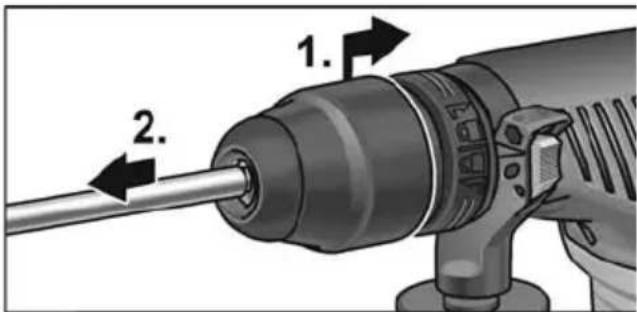

1. 2.■ Puxar a bucha de bloqueio para trás (1.).
■ Desmontar a ferramenta de aplicação (2.).
Regular o modo de trabalho
CUIDADO!
Alterar o modo de trabalho somente com a ferramenta elétrica completamente parada.


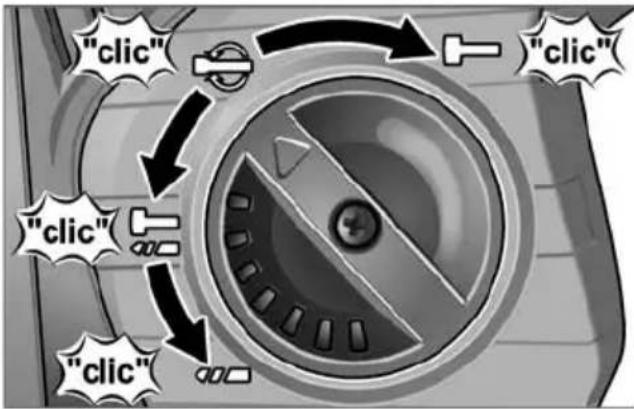

"clic" "clic" "clic"■ Regular o seletor rotativo para o modo de trabalho pretendido:


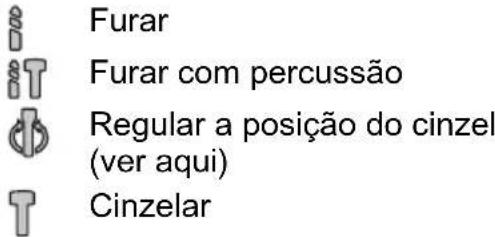

Furar Furar com percussão Regular a posição do cinzel (ver aqui) Cinzelari INDICAÇÃO!
- Em todas as posições, deve ouvir-se o seletor rotativo engatar.
- Na posição (Regular a posição do cinzel), não ligar a ferramenta elétrica.

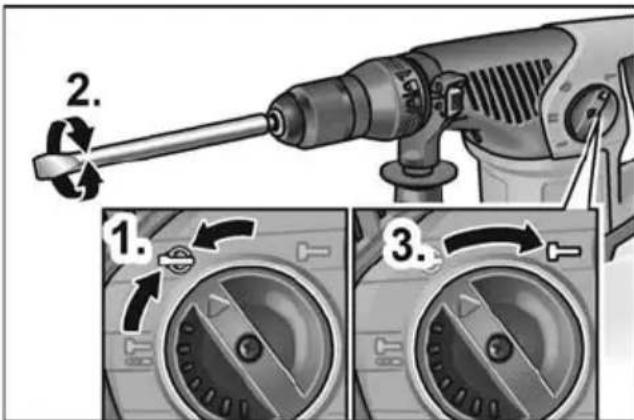

Regular a posição do cinzel
O cinzel pode ser rodado para uma posição que seja ideal para a execução dos trabalhos.
Colocar o seletor rotativo para o modo de trabalho no símbolo (1.).
■ Rodar o cinzel, até este apresentar o ângulo pretendido (2.).


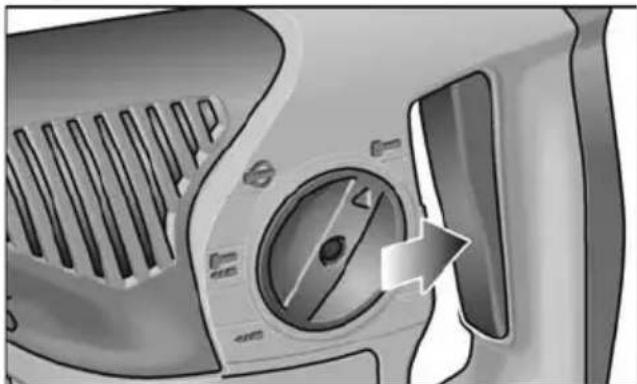

Ligar a ferramenta elétrica
■ Premir o interruptor e mantê-lo nessa posição. O interruptor da ferramenta elétrica permite um aumento lento do número de rotações e de golpes, até ao valor máximo.
Desligar o aparelho:
■ Soltar o interruptor.
Indicações sobre trabalho
Furar/Furar com percussão
- Colocar o seletor rotativo para o modo de trabalho no símbolo (Furar) ou (Furar com percussão). Aguardar até se ouvir engatar!
- Colocar a broca.
- Regular o punho adicional para a posição pretendida.
- Ligar a ficha à tomada.
- Segurar a ferramenta elétrica com ambas as mãos e assumir a posição de trabalho.
- Fixar a broca e ligar a ferramenta elétrica.
- Pressionar suavemente a ferramenta elétrica para a frente.
- Depois de terminado o furo, desligar o aparelho.
- Desligar a ficha da tomada.
Cinzelar
- Colocar o cinzel.
- Colocar o seletor rotativo para o modo de trabalho no símbolo
-
Rodar o cinzel para a posição pretendida.
-
Colocar o seletor rotativo para o modo de trabalho no símbolo T. Aguardar até se ouvir engatar!
- Regular o punho adicional para a posição pretendida.
- Ligar a ficha à tomada.
- Segurar a ferramenta elétrica com ambas as mãos e assumir a posição de trabalho.
- Ligar a ferramenta elétrica.
- Ao cinzelar, pressionar suavemente a ferramenta elétrica para a frente, de modo a que não salte.
- Depois de terminado o trabalho, desligar o aparelho.
- Desligar a ficha da tomada.
Outras indicações
- A utilização de ferramentas de aplicação «afiadas» aumenta o rendimento e o tempo de vida útil da ferramenta elétrica.
- Depois do trabalho, limpar a ferramenta elétrica e guardá-la dentro da mala de transporte, num local seco.
Manutenção e tratamento
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.
Limpeza
Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização. Limpar o interior da estrutura com motor regularmente, com ar comprimido seco.
Escovas de carvão
A ferramenta elétrica está equipada com escovas de carvão para corte de ligação. Depois de se atingir o limite de desgaste das escovas de carvão, a ferramenta elétrica desliga-se automaticamente.
i INDICAÇÃO!
Na substituição, utilizar somente peças originais do fabricante. Caso sejam utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.
Através das entradas de ar traseiras, pode observar-se a ignição dos carvões durante o funcionamento.
Com faíscas muito intensas das escovas de carvão, desligar imediatamente a ferramenta elétrica. Entregar a ferramenta elétrica para reparação numa oficina de Serviços Técnicos autorizada pelo fabricante.
Engrenagem
i INDICAÇÃO!
Não desapertar os parafusos da cabeça de engrenagem. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.
Reparações
As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.
Se o cabo de ligação da ferramenta elétrica apresentar danos, tem de ser substituído por um outro especialmente preparado (tipo de aplicação X). Este pode ser adquirido através dos Serviços Técnicos FLEX.
Peças de substituição e acessórios
Para mais acessórios, principalmente ferramentas de aplicação, consulte os catálogos do fabricante.
Pode consultar desenhos de explosão e listas de peças de substituição na nossa Homepage:
www.flex-tools.com
Indicações sobre reciclagem
AVISO!
Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.
Só para os países da UE.
Não coloque as ferramentas elétricas no lixo doméstico!
Em conformidade com a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.
i INDICAÇÃO!
Informe-se sobre possibilidades de reciclagem junto do agente especializado!
Conformidade C€
Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Caraterísticas técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:
EN 60745 de acordo com as determinações das diretivas 2014/30/UE, 2006/42/CE, 2011/65/UE.
Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes de uma interrupção do negócio provocada pelo produto ou pela impossibilidade de utilização do mesmo. O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.
