NAUDOJIMO INSTRUKCIJA CHE 4-32 R Flex

Naudojami simboliai 140

Simboliai ant jrankio ..... 140

Techniniai duomenys 140

Bendras jrankio vaizdas 141

Jūsu saugumui 142

Triukšmas ir vibracija ..... 143

Nurodymai dirbant ..... 144

Techninis aptarnavimas ir priežiūra . . . 146

Nurodymai utilizuoti 147

(€-Atitikties deklaracija 147

Atsakomybės pašalinimas ..... 147

Naudojami simboliai

I SP É JIMAS!

Nurodo nuolat gresianti pavojų. Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo galimai pavojingą situacija.

Nesilaikant nurodymų kyla pavojus susižeisti ar padaryti materialinių nuostolių.

NURODYMAS!

Nurodo patarimus, kaip dirbti įrankiu, ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Naudokite lengvas kvėpavimo organų apsaugos priemones!

Nuoroda dėl seno prietaiso utilizavimo (žr. psl. „Utilizavimo nurodymai“)!

Techniniai duomenys

Perforatorius ir kaltinis gręžtuvas		CHE 4-32 R SDS-plus
Vardinė naudojamoji galia	W 900
Tuščiosios eigos apsukų skaičius	min. ^-1	0–850
Tuščiosios eigos smūgių skaičius	min. ^-1	0–3700
Maks. smūgio energija (pagal „EPTA-procedure 05/2009“)	J	4,8
Tepimas Tepalas
Priedo jungtis SDS-plus
Maks. gręžiamos skylės skersmuo– Betonas– Mūras (Kietmetalio (HM) gręžimo karūna)– Mediena– Metalas	mm mm mm mm	32 82 32 13
Svoris pagal „EPTA-procedure 01/2003“	kg 4,6
Saugos klasė		II/☐

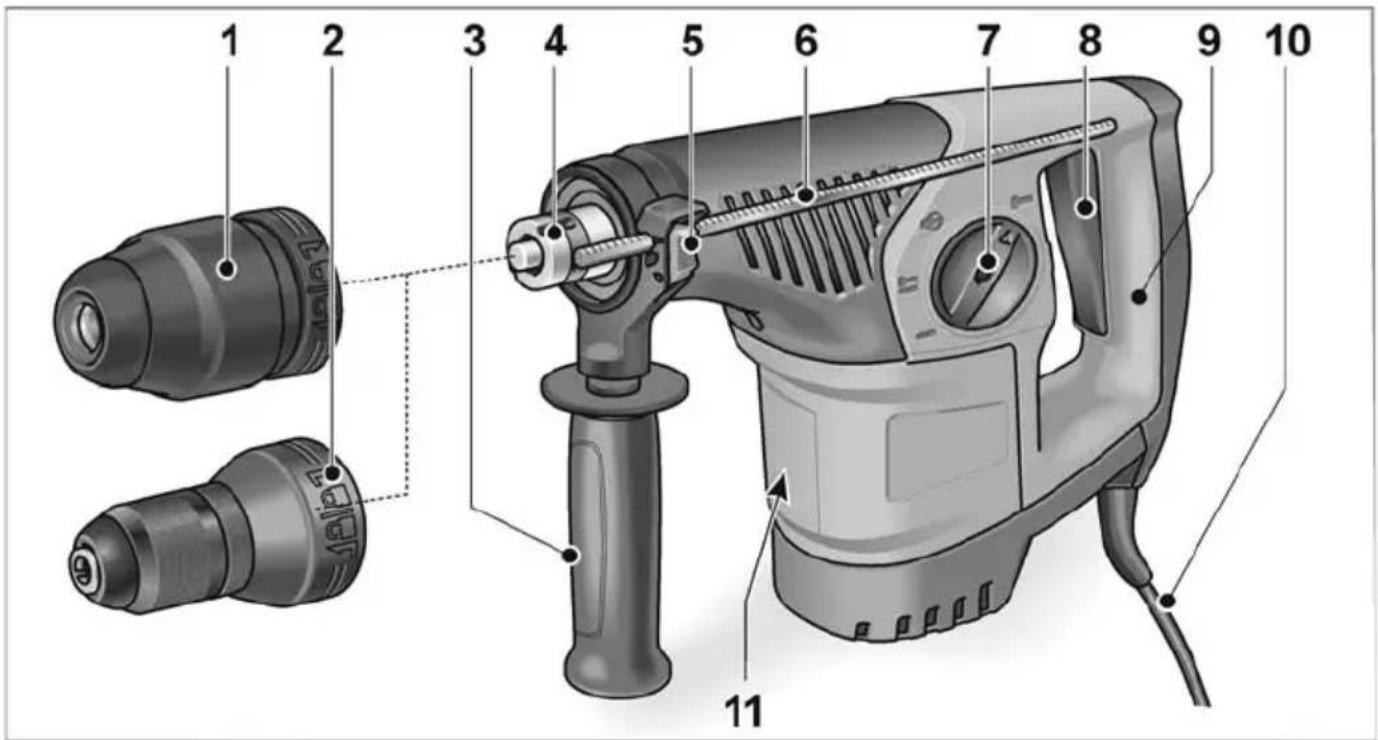

Bendras jrankio vaizdas

1 2 3 4 5 6 7 8 9 10 11 ABBA

1 Gražto griebtuvas SDS
2 Greito keitimo griebtuvas
3 Papildoma rankena
4 Velenas
5 Gylio ribotuvo fiksavimo svirtis
6 Gylio ribotuvas
7 Rankenėlė darbo režimui nustatyti
8 Jungiklis

Skirtas jungti ir išjungti įrankį bei pasiekti didžiausią sūkių / smūgių skaičių.

9 R a n k e n a

10 Tinklo kabelis
11 |rankio skydelis *

* nematoma

Jūsų saugumui

I SP É JIMAS!

Perskaitykite visus saugos nurodymus ir instrukcijas. Jei saugos nurodymu ir instrukciju nesilaikoma, gali ištikti elektros šokas, kilti gaisras ir (arba) kyla pavojus sunkiai susižaloti. Visus saugos nurodymus ir instrukcijas saugokite ateičiai.

Prieš naudodami elektrini įrankį, pirmiausia perskaitykite ir tik tada dirbkite. Laikykitės:

– šios instrukcijos,
– pridedamoje knygelėje pateiktų „Bendrujų saugos taisyklių“, kurios taikomos dirbant su elektriniais įrankiais (spaudinio Nr.: 315.915),
– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudojamas tik

• pagal paskirti,
  – saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Perforatorius ir kaltinis gręžtuvas CHE 4-32 R SDS-plus yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– gręžti su kalimu mūrą ir betoną mūrvinėms ir inkarams tvirtinti ir kiaurąsias skyles,
– nesunkiems griovimo darbams, šalinant tinką ir plyteles,
– naudoti kartu su tam skirtais ir gamintojo šiam prietaisui rekomenduojamais įrankiais.

Saugos nurodymai darbui su perforatoriumi

■ Naudokite klausos apsaugą. Dėl triukšmo poveikio galite prarasti klausą.
■ Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Jei nesuvaldysite jrankio, galite susižeisti.
■ Prietaisą laikykite tik uż izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savaji tinklo kabelį. Sąlytis su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.

Kiti saugos nurodymai

■ Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Sąlytis su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Patekus į vandentiekio liniją gali būti sugadinamas turtas arba galima gauti elektros smūgį.

Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.

■ įtvirtinkite gamini. Spaustuvuose įtvirtintas gaminys yra laikomas tvirčiau nei ranka.

■ Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuka, jei kabelis pažeidžiamas darbo metu. Pažeistas kabelis padidina elektros smūgio pavojų.

■ Naudokite tik įrankius su „SDS-plus“ priedo jungtimi. Truktelėdami įrankį patikrinkite, ar jis tinkamai užsifiksavo.

■ Tuojau pat paveskite pakeisti apgadintą apsauginį gaubtą nuo dulkių. Apsauginis gaubtas nuo dulkių saugo, kad i priedo jungti nepatektų dulkių.

Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mineralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims. Šių dulkių įkvėpimas arba salytis su jomis gali sukelti kvėpavimo takų susirgimus ir (arba) alergines reakcijas.

– Pasirūpinkite geru darbo vietos vėdinimu!
– Jei galima, naudokite išorinį dulkių nusiurbimo įrenginį.
– Rekomenduojama naudoti dujokaukę su P2 klasės filtru.

■ Neapdorokite medžiagų, kurios gali skleisti kenksmingas sveikatai medžiagas (pvz., asbesto).
■ Norėdami pažymėti elektrini įrankį, naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse.
■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A redukuoto įrankio triukšmo lygio įprasta vertė:

– Triukšmo slėgio lygis: 92 dB(A);
– Triukšmo galios lygis: 103 dB(A);
– Paklaida K: 3 dB.

Suminis vibraciju lygis:

- grężiant su kalimu:

• Emisijos vertè a_h : 13,34 m/s ^2
  – Paklaida K: 1,5 m/s ^2

- kalant:

• Emisijos vertè a_h : 10,60 m/s ^2
  – Paklaida K: 1,5 m/s ^2

DÉMESIO!

Pateikiami dydžiai galioja naujiems prietaisams. Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS!

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas norint palyginti elektrinius įrankius. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.

Pateiktas vibracijos lygis nurodo pagrindinę elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali labai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laika, kada prietaisas yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali labai sumažėti. Kad operatorius būtu apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Nurodymai dirbant

Prieš pirmą naudojima

Išpakuokite elektrinį įrankį ir priedus ir patikrinkite, ar pateiktas komplektas yra pilnas ir ar nepažeistas transportuojant.

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

ATSARGIA!!

Elektrinj jrankj naudokite tik su sumontuota papildoma rankena.

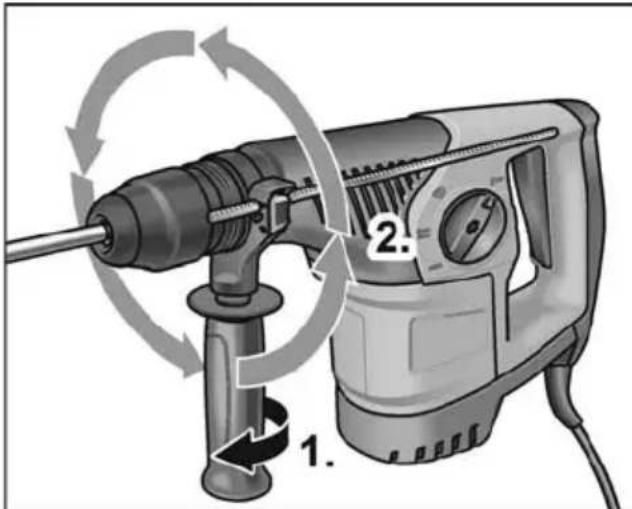

Papildomą rankeną galima nustatyti i norimą padėtį, kad būtų užtikrinamas saugus ir nevarginantis darbas.

■ [tvirtinimą atlaisvinkite papildomą rankeną sukdami prieš laikrodžio rodyklę (1.).

■ Papildomą rankeną pasukite i pageidaujamą padėtį (2.).
■ Sukdami papildomą rankeną rodyklės kryptimi, užfiksuokite norimoje padėtyje.

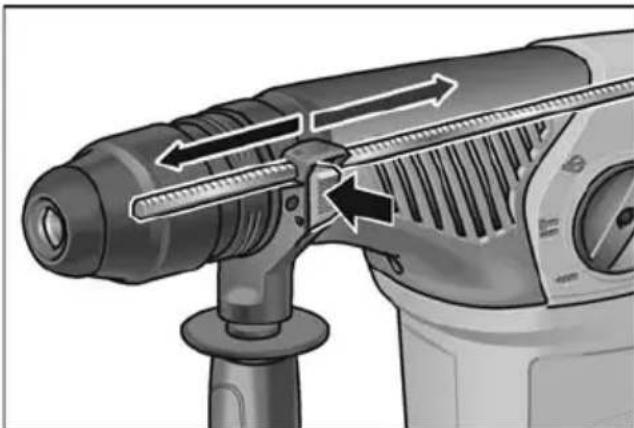

Gylio ribotuvo montavimas

I SP É JIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

■ Paspauskite viršutinę papildomoje rankenoje esančios fiksavimo svirties dalį ir laikykite nuspaustą.
■ lkiškite gylio ribotuvą.
■ Gylio ribotuvą nustatykite reikiamam grężimo gyliui.
■ Atleiskite fiksavimo svirtj.

lrankių su SDS kotu naudojimas

I SP É JIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

ATSARGIA!!

Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!

NURODYMAS!

Naudojami įrankiai turi būti su SDS kotu. ľrankiams be SDS koto (pvz., medžio gražtams) reikia naudoti trijų kumštelių gražto griebtuvą (žr. „Darbo režimo nustatymas“).

■ Patikrinkite apsauginį gaubtą nuo dulkių.
– Išvalykite užterštą gaubtą.
– Paveskite pakeisti sugedusi apsaugini gaubtą nuo dulkių.

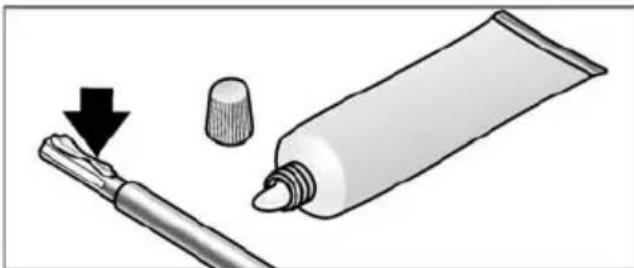

■ Nuvalykite įrankį ir šiek tiek sutepkite kotą.

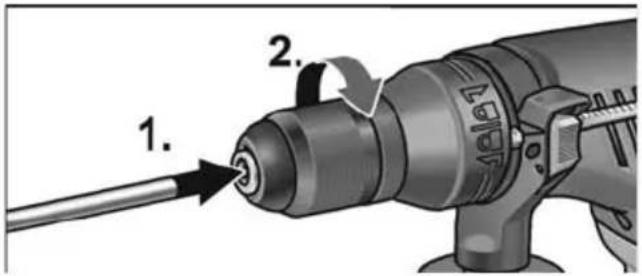

■ Istatykite įstatomaji įrankį (1.) ir sukite (2.), kol jis užsifiksuos.

1. 2.

■ Ar gerai užsifiksavo, patikrinkite traukdami darbini įrankį.

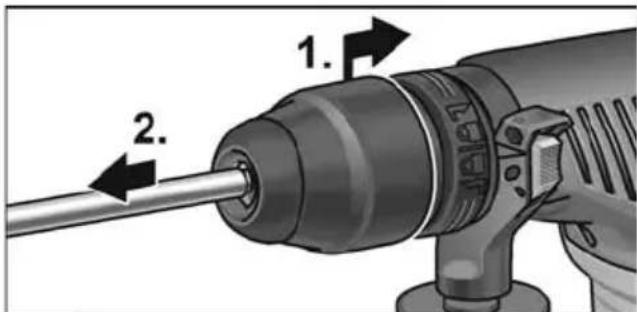

Irankių išėmimas

I SP É JIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

ATSARGIA!!

Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!

1. 2.

■ Fiksavimo įvorę patraukite atgal (1.).
■ Išimkite įstatomajį įrankį (2.).

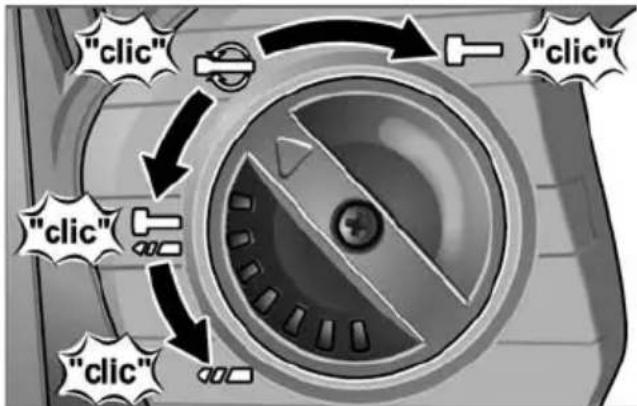

Darbo režimo nustatymas

ATSARGIA!!

Elektrinio įrankio darbo režimą keiskite tik tada, kai jis neveikia.

"clic" "clic" "clic"

■ Rankenėlę nustatykite ties norimu darbo režimu:

Gręžimas

Grężimas su kalimu

Kalto padėties nustatymas (žr. ten)

Kalimas

i NURODYMAS!

– Visose padėtyse sukamoji galvutė turi girdimai užsifiksuoti.
- Padėtyje (kalto padėties nustatymas) nejunkite elektrinio įrankio.

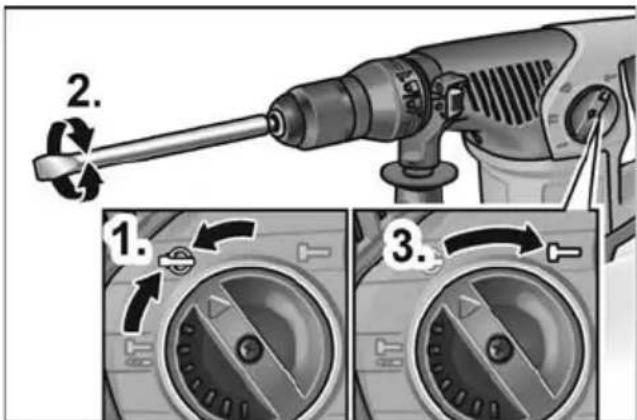

Kalto padėties nustatymas

Kaltą galima pasukti i labiausiai atliekamam darbui tinkančią padėtį.

■ Darbo režimo rankenėlę nustatykite ties simboliu (1.).
■ Kaltą sukite tol, kol jis bus nustatytas norimu kampu (2.).

2. 1. 3.

Darbo režimo rankenėlę nustatykite ties simboliu (3.). Atkreipkite dėmesį, kad girdimai užsifiksuotų!

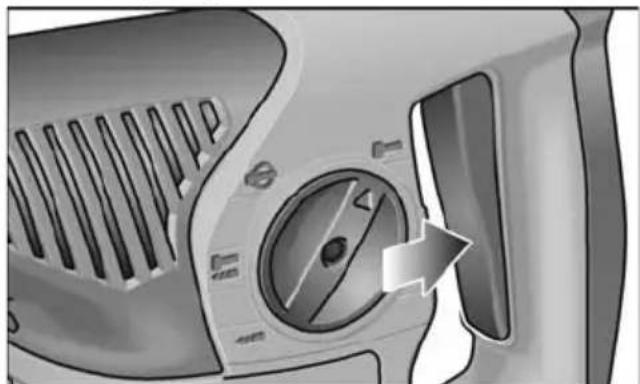

Irankio jungimas

■ Jungiklj paspauskite ir laikykite paspaustą. Elektrinio įrankio jungikliu galima pamažu didinti sūkių arba smūgių skaičių iki maksimalios vertės.

Išjunkite prietaisą:

■ Jungiklj atleiskite.

Patarimai dirbant

Gręžimas / gręžimas su kalimu

1. Darbo režimo rankenėlę nustatykite ties simboliu (gręžimas) arba (grežimas su kalimu). Atkreipkite dėmesį, kad girdimai užsifiksuotų!
2. |statykite gražtą.
3. Papildomą rankeną nustatykite i norimą padėtį.
4. lkiškite tinklo kabelio kištuką.

5. Elektrini įrankį suimkite abejomis rankomis ir atsistokite į darbinę padėtį.

6. Pridėkite grąžtą ir jjunkite elektrinį jrankį.

7. Elektrinį įrankį atsargiai spauskite pirmyn.

8. Baigę gręžti, įrankį išjunkite.

9. Ištraukite kištuką iš tinklo lizdo.

Kalimas

1. [statykite kaltą.
2. Darbo režimo rankenėlę nustatykite ties simboliu 📄
3. Kaltą pasukite i norimą padėtį.
4. Darbo režimo rankenėlę nustatykite ties simboliu . Atkreipkite dėmesį, kad girdimai uzsifiksuotų!
5. Papildomą rankeną nustatykite i norimą padėtį.
6. [kiškite tinklo kabelio kištuką.
7. Elektrini įrankį suimkite abejomis rankomis ir atsistokite į darbinę padėtį.
8. |rankio jungimas.
9. Kaldami elektrinį įrankį atsargiai spauskite pirmyn, kad jis neiššoktų.
10. Baigę darba, įrankį išjunkite.
11. Ištraukite kištuką iš tinklo lizdo.

Kiti nurodymai

– Naudojant „aštrius“ įstatomuosius įrankius didėja elektrinio įrankio darbo našumas ir ilgėja eksploatavimo trukmė.
– Po darbo elektrinį įrankį išvalykite ir laikykite transportavimo lagaminėlyje sausoje vietoje.

Techninis aptarnavimas ir priežiūra

! SP É JIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

Valymas

Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės. Vidinę korpuso ertmę reguliariai prapūskite sausu suslėgtu oru.

Angliniai šepetėliai

Elektriniame įrankyje yra savaime atsijungiantys angliniai šepetėliai.

Susidėvėjus angliniams šepetėliams iki leistinos ribos, įtaisas automatiškai atjungiamas.

i NURODYMAS!

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitu jmoniu gaminiai, gamintojo garantiniai jsipareigojimai negalioja.

Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.

Jei angliniai šepetėliai labai kibirkščiuoja, nedelsiant išjunkite elektrinį įrankį. Elektrinį įrankį pristatykite į įgaliotąsias techninės priežiūros dirbtuves.

Pavara

NURODYMAS!

Neatsukinėkite pavaros galvutės sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotąsias dirbtuves.

Jeigu elektrinio įrankio maitinimo laidas yra pažeistas, jį reikia pakeisti specialiu maitinimo laidu (X prijungimo būdas).

Ji galima gauti FLEX klientų aptarnavimo skyriuje.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač įdedamuosius darbo įrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:

www.flex-tools.com

Nurodymai utilizuoti

I SP É JIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse.

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl elektros ir elektroninės įrangos atlieku ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS!

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE-Atitikties deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka toliau nurodytus standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2014/30/ES, 2006/42/EB, 2011/65/ES apibrėžtis. Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Bolts -1

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas. Gamintojas ir jo atstovai neatsako už nuostolius, jeigu buvo naudojamasi ne pagal paskirtį arba kartu su kitų gamintojų produktais.
