MANUALE UTENTE CHE 4-32 R Flex
Simboli utilizzati ..... 27 Simboli sull'apparecchio..... 27 Dati tecnici ..... 27 Guida rapida ..... 28 Per la vostra sicurezza ..... 29 Rumore e vibrazione ..... 30 Istruzioni per l'uso ..... 31 Manutenzione e cura ..... 33 Avvertenze per lo smaltimento ..... 34 Conformità (€) ..... 34 Esclusione della responsabilità ..... 34
Simboli utilizzati
ATTENZIONE!
Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di gravi lesioni.
PRUDENZA!
Indica una situazione potenzialmente pericolosa. In caso d'inosservanza di quest'avvertenza sussiste il pericolo di lesioni o danni alle cose.
AVVERTENZA!
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull'apparecchio
Prima della messa in funzione leggere le istruzioni per l'uso!
Indossare occhiali protettivi!
Indossare la protezione acustica!
Usare una maschera antipolvere leggera!
Avvertenza per lo smaltimento dell'apparecchio dismesso (vedi pagina Avvertenze per lo smaltimento)!
Dati tecnici
| Martello perforatorescalpellatore | CHE 4-32 RSDS-plus | |
| Potenza assorbitanominale | W | 900 |
| Numero di giri a vuoto min ^-1 | 0–850 | |
| Frequenza dipercussione a vuoto | min ^-1 | 0–3700 |
| Max. energiadipercussione singola(secondo la “EPTA-procedure 05/2009”) | J | 4,8 |
| Lubrificazione Grasso | ||
| Portautensile SDS-plus | ||
| Diametro max. foro– calcestruzzo– muratura(punta a corona in metallo duro)– legno– metallo | mmmmmmmm | 32823213 |
| Peso secondo la“EPTA-procedure01/2003” | kg 4,6 | |
| Classe di protezione | II/☐ | |

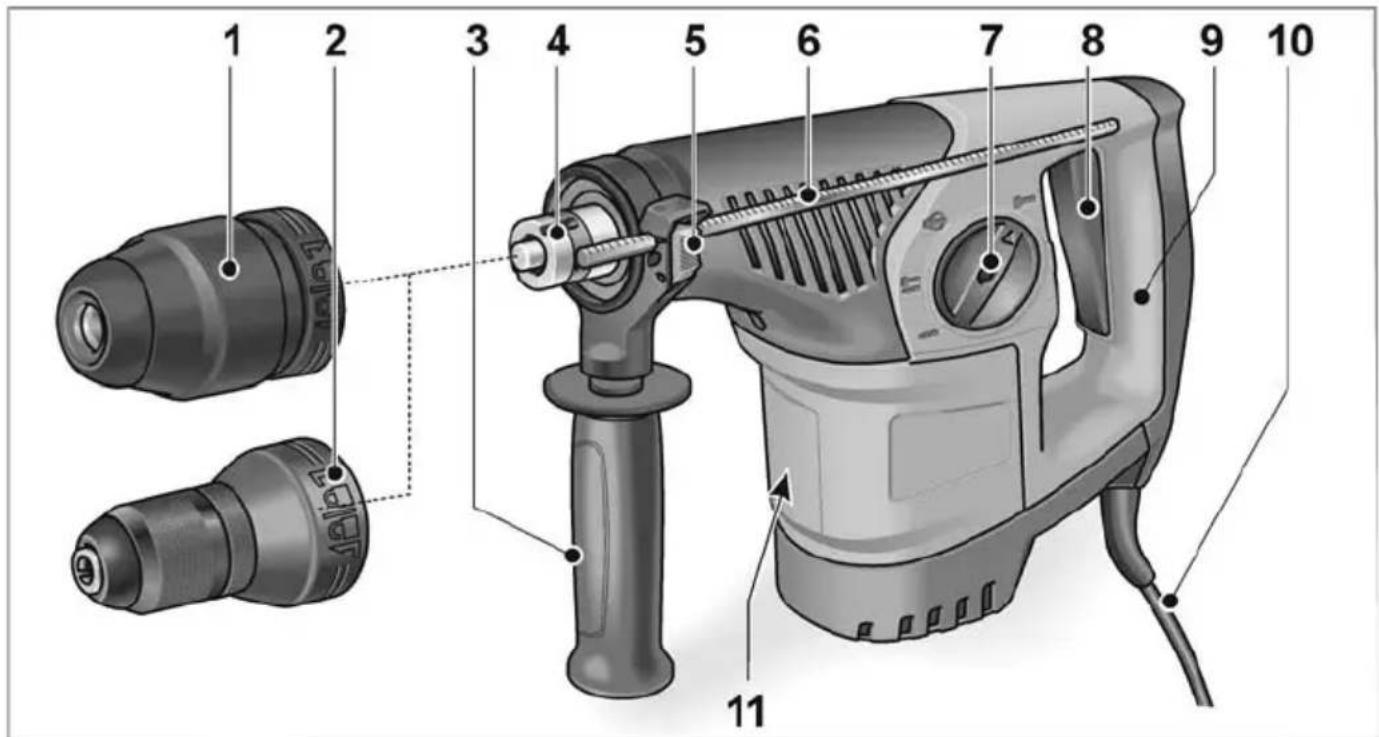

Guida rapida
1 Mandrino SDS 9 Impugnatura
2 Mandrino intercambiabile 10 Cavo d'alimentazione
3 Impugnatura supplementare 11 Targhetta d'identificazione *
4 Alberino
5 Leva di serraggio per l'arresto
di profondità
6 Arresto di profondità
7 Manopola per la modalità di lavoro * non visibile
8 Interruttore
Per accendere e spegnere e per accelerare fino alla massima velocità di rotazione/percussione.
Per la vostra sicurezza
ATTENZIONE!
Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.
Prima di usare l'elettroutensile, leggere e rispettare i documenti elencati di seguito:
- queste istruzioni per l'uso,
– le “Istruzioni di sicurezza generali” per l'uso di elettroutensili presenti nel fascicolo allegato (Scritti n°: 315.915), - le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia dal suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo
- per un utilizzo conforme alle finalità d'uso,
- in condizioni tecniche e di sicurezza perfette.
Eliminare immediatamente i guasti che pregiudicano la sicurezza.
Utilizzo conforme alle finalità d'uso
Il martello perforatore scalpellatore CHE 4-32 R SDS-plus è concepito
- per l'impiego professionale nell'industria e nell'artigianato,
- per la foratura a percussione in muratura e calcestruzzo, per il fissaggio di tasselli ed ancoraggi e per fori passanti,
- per lavori di scalpellatura leggera, per rimuovere intonaco e piastrelle,
– per l'impiego con attrezzi appropriati a tali lavori e raccomandati dal produttore per questo elettroutensile.
Avvertenze di sicurezza per il martello
- Indossare la protezione acustica.
L'effetto del rumore può causare la perdita dell'udito.
■ Usare le impugnature supplementari fornite con l'apparecchio. La perdita del controllo può causare lesioni.
■ Quando si eseguono lavori durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
Ulteriori avvertenze di sicurezza
- Utilizzare idonei rilevatori per sondare la presenza di linee di alimentazione nascoste, o consultare la locale società di fornitura. Il contatto con linee elettriche può causare incendi e scosse elettriche. Il danneggiamento di una tubazione del gas può causare un'esplosione. La penetrazione in una conduttura dell'acqua provoca danni materiali e può causare una scossa elettrica.
■ Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura. Per guidare in sicurezza l'elettroutensile occorre usare entrambe le mani.
■ Bloccare il pezzo da lavorare. Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio è tenuto con sicurezza molto maggiore che con la mano.
Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica.
- Utilizzare solo utensili con mandrino SDS-plus. Controllare il corretto bloccaggio tirando l'utensile.
■ Fare sostituire immediatamente una ghiera antipolvere danneggiata. La ghiera antipolvere impedisce la penetrazione della polvere nel mandrino.
- Lo sviluppo di polvere da materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli può rappresentare un pericolo per l'operatore o per le persone che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorio e/o reazioni allergiche.
- Provvedere ad una buona ventilazione del posto di lavoro!
- Se possibile, utilizzare un'aspirazione delle polveri esterna.
- Si raccomanda l'impiego di una maschera di respirazione con classe di filtro P2.
■ Non lavorare materiali che, nella lavorazione, liberano sostanze nocive alla salute (ad es. amianto).
■ Per contrassegnare l'elettroutensile usare solo targhette adesive. Non praticare fori nella carcassa.
■ La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
Rumore e vibrazione
I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.
Il livello di rumore ponderato A
dell'apparecchio è tipicamente:
– Livello di pressione acustica: 92 dB(A);
– Livello di potenza acustica: 103 dB(A);
- Incertezza K: 3 dB.
Valore totale di vibrazione:
– Durante la foratura a percussione:
- Valore di emissione a_h : 13,34 m/s
- Incertezza K: 1,5 m/s ^2
– Durante la scalpellatura:
- Valore di emissione a_h : 10,60 m/s ^2
- Incertezza K: 1,5 m/s ^2
ATTENZIONE!
I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.
i AVVERTENZA!
Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Tale procedimento è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Ciò può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi nei quali l'apparecchio è spento oppure è in funzione ma non è effettivamente impiegato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.
Istruzioni per l'uso
Prima della messa in funzione
Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni da trasporto.

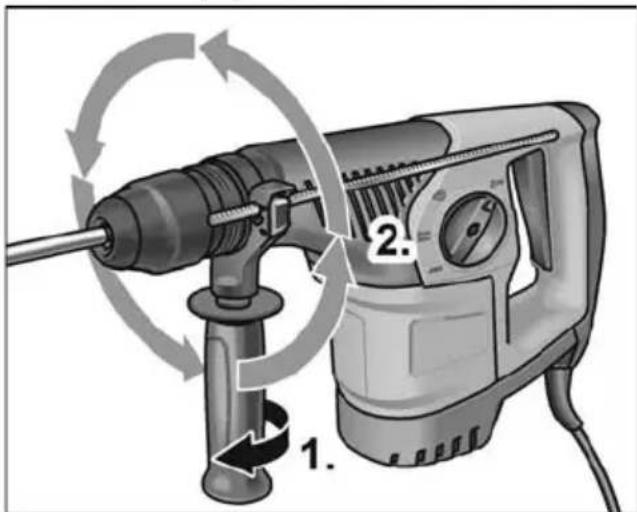

Regolazione dell'impugnatura supplementare
ATTENZIONE!
Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.
PRUDENZA!
Usare l'elettroutensile solo con l'impugnatura supplementare montata. L'impugnatura supplementare può essere ruotata in una posizione qualsiasi, per garantire un lavoro in sicurezza ed ergonomico.
■ Allentare il serraggio ruotando l'impugnatura supplementare in senso antiorario (1.).
■ Portare l'impugnatura supplementare nella posizione desiderata (2.).
■ Fissare la posizione regolata girando l'impugnatura supplementare in senso orario.

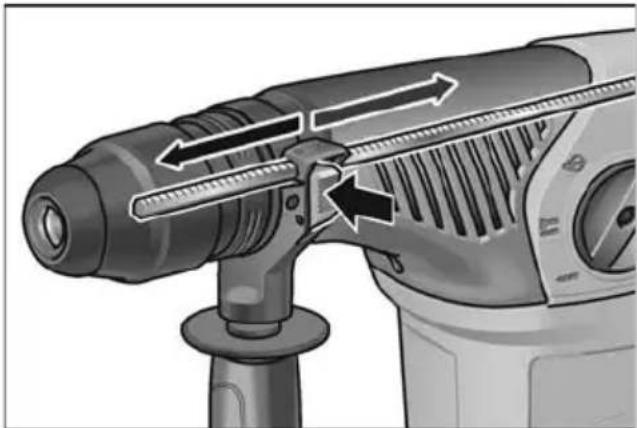

Montaggio dell'arresto di profondità
ATTENZIONE!
Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.
■ Premere e mantenere la leva di serraggio sull'impugnatura supplementare nella parte superiore.
■ Inserire l'arresto di profondità.
■ Regolare l'arresto di profondità alla prevista profondità del foro.
■ Rilasciare la leva di serraggio.
Inserimento di utensili con codolo SDS
ATTENZIONE!
Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.
PRUDENZA!
Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!
AVVERTENZA!
Gli utensili utilizzati devono disporre di un codolo SDS. Per gli utensili senza codolo SDS (ad es. punte da legno) utilizzare un mandrino per punte da trapano a tre morsetti (vedi “Impostazione della modalità di lavoro”).
■ Controllare la ghiera antipolvere.
– Pulire la ghiera, se sporca.
– Fare sostituire la ghiera antipolvere se difettosa.

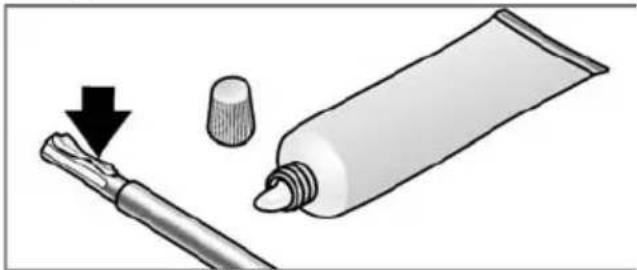

■ Pulire l'utensile e ingrassare leggermente il codolo.

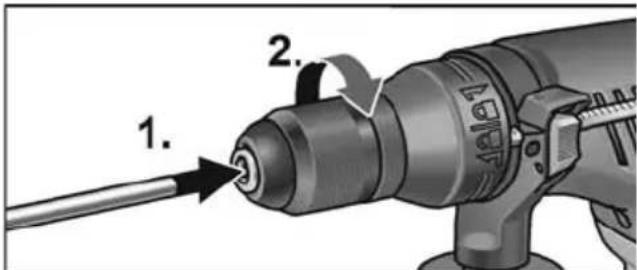

■ Inserire (1.) e ruotare (2.) l'utensile finché non si blocca.
Rimozione degli utensili
ATTENZIONE!
Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.
PRUDENZA!
Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!


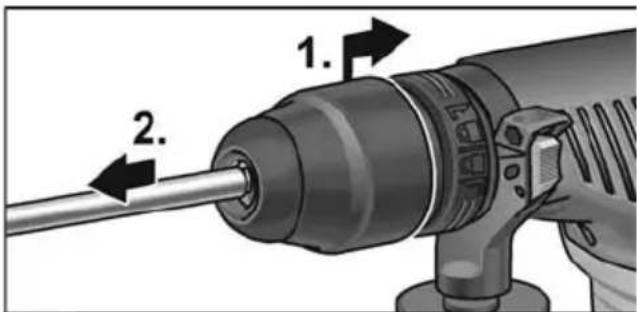

1. 2.■ Tirare indietro il manicotto di serraggio (1.).
■ Rimuovere l'utensile (2.).
Impostazione della modalità di lavoro
PRUDENZA!
Cambiare modalità di lavoro solo quando l'elettroutensile è fermo.


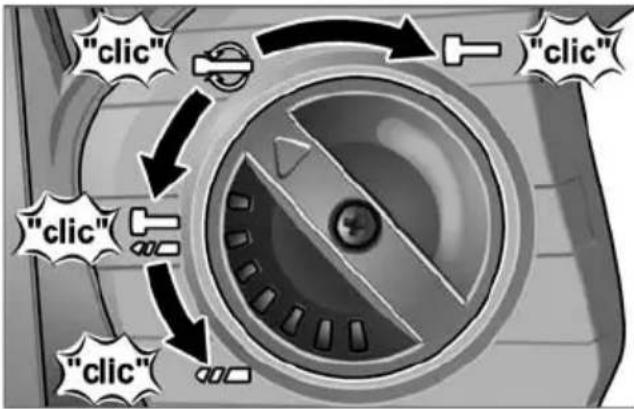

■ Regolare la manopola sulla modalità di lavoro desiderata:
Foratura
Foratura a percussione
Posizionamento dello scalpello (vedi sotto)
Scalpellatura
AVVERTENZA!
– In tutte le posizioni la manopola deve scattare in modo udibile.
- Nella posizione (negolazione della posizione dello scalpello) non accendere l'elettroutensile.

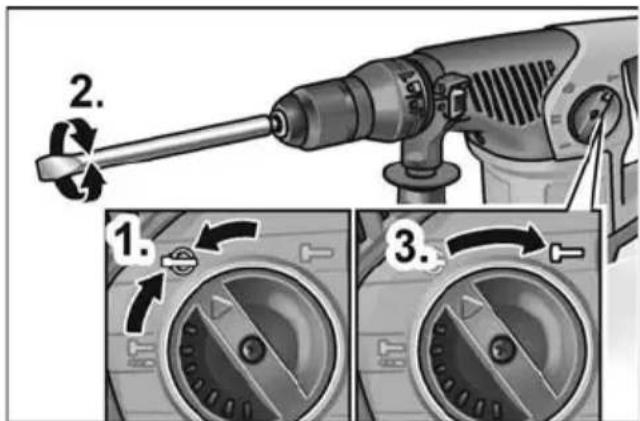

Posizionamento dello scalpello
Lo scalpello può essere ruotato nella posizione ottimale per i lavori da eseguire.
■ Regolare la manopola della modalità di lavoro sul simbolo 📂(1.).
■ Ruotare lo scalpello fino a raggiungere l'angolazione desiderata (2.).


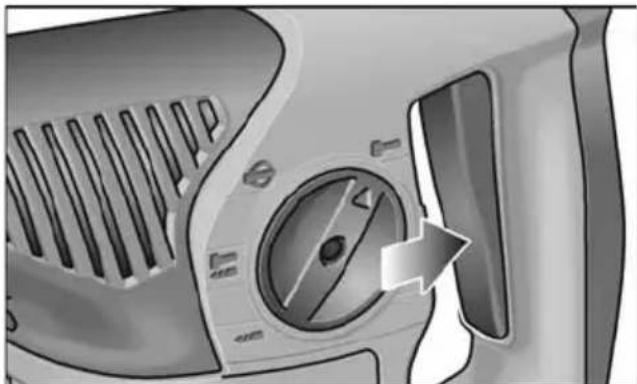

Accensione dell'elettroutensile
■ Premere e mantenere premuto l'interruttore. L'interruttore dell'elettroutensile permette un lento aumento della velocità di rotazione e percussione fino al valore massimo.
Spegnere l'apparecchio:
■ Rilasciare l'interruttore.
Istruzioni per il lavoro
Foratura/foratura a percussione
-
Portare la manopola della modalità di lavoro sul simbolo (foratura) o (foratura a percussione). Attenzione: si deve udire lo scatto in posizione!
-
Introduzione della punta da trapano.
- Regolare l'impugnatura supplementare sulla posizione desiderata.
- Inserire la spina di alimentazione.
- Afferrare l'elettroutensile con entrambe le mani ed assumere la postura di lavoro.
- Appoggiare la punta da trapano ed accendere l'elettroutensile.
- Spingere l'elettroutensile con precauzione in avanti.
- Eseguito il foro, spegnere l'apparecchio.
- Estrarre la spina d'alimentazione.
Scalpellatura
- Introdurre lo scalpello.
- Regolare la manopola della modalità di lavoro sul simbolo
-
Ruotare lo scalpello nella posizione desiderata.
-
Regolare la manopola della modalità di lavoro sul simbolo. Attenzione: si deve udire lo scatto in posizione!
- Regolare l'impugnatura supplementare sulla posizione desiderata.
- Inserire la spina di alimentazione.
- Afferrare l'elettroutensile con entrambe le mani ed assumere la postura di lavoro.
- Accendere l'elettroutensile.
- Durante la scalpellatura spingere con precauzione l'elettroutensile in avanti, in modo che non salti.
- Eseguito il lavoro, spegnere l'apparecchio.
- Estrarre la spina d'alimentazione.
Altre avvertenze
- L'uso di utensili "affilati" aumenta la produttività del lavoro e la durata utile dell'elettroutensile.
- Dopo il lavoro pulire l'elettroutensile e riporlo nella valigia di trasporto in un luogo asciutto.
Manutenzione e cura
ATTENZIONE!
Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.
Pulizia
Pulire regolarmente l'apparecchio e le fessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell'uso. Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
Spazzole di carbone
L'elettroutensile è dotato di spazzole di sicurezza.
Raggiunto il limite di usura delle spazzole di sicurezza, l'elettroutensile si spegne automaticamente.
i AVVERTENZA!
Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.
Attraverso le aperture di entrata aria posteriori si può osservare lo scintillio delle spazzole durante il funzionamento. In caso di forte scintillio delle spazzole, spegnere immediatamente l'elettroutensile. Affidare l'elettroutensile ad un'officina di assistenza clienti autorizzata dal costruttore.
Meccanismo
i AVVERTENZA!
Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.
Riparazioni
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
Se il cavo di alimentazione dell'elettroutensile è danneggiato, deve essere sostituito con uno speciale cavo di alimentazione (tipo di collegamento X). Fornitura del cavo tramite il servizio assistenza clienti FLEX.
Ricambi ed accessori
Per altri accessori, specialmente utensili montati, consultare il catalogo del produttore.
Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:
www.flex-tools.com
Avvertenze per lo smaltimento
ATTENZIONE!
Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.
Solo per paesi dell'UE.
Non gettare elettroutensili nei rifiuti domestici!
Secondo la direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dismessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
i AVVERTENZA!
Informarsi presso il rivenditore specializzato sulle possibilità di smaltimento!
Conformità €
Dichiariamo sotto nostra esclusiva responsabilità che il prodotto descritto in “Dati tecnici” è conforme alle seguenti norme o documenti normativi:
EN 60745 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.
Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Esclusione della responsabilità
Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri costruttori.
