NÁVOD NA OBSLUHU CHE 4-32 R Flex

Vylúčenie zodpovednosti ..... 131

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE!

Označuje tipy na používanie a dôležité informácie.

Symboly na náradí

Používajte ochranu sluchu!

Používajte ľahkú ochranu dýchacích ciest!

Na zapnutie a vypnutie, ako aj na nabehnutie až na maximálne otáčky/počet úderov.

9 Rukovät'

10 Siet'ový kábel

11 Typový štítok *

* nie je viditeľný

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny si odložte na budúce použitie.

– predložený návod na obsluhu,
– „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (č. publikácie: 315.915),
– pravidlá a predpisy na zabránenie úrazom platné pre miesto používania. Toto elektrické náradie je skonštruované podľa súčasného stavu techniky a uznávaných bezpečnostnotechnických pravidiel. Pri používaní môže napriek tomu dôjst’k ohrozeniu zdravia a života používateľa alebo tretej osoby, príp. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len
– na určené použitie,
- v bezchybnom bezpečnostnotechnickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Určené použitie

Vrtacie a sekacie kladivo CHE 4-32 R SDS-plus je určené

– na komerčné používanie v priemysle a remeselníctve,
– na vrtanie s funkciou kladiva do muriva a betónu na uchytenie rozperiek a kotiev a na prerážanie otvorov,
– na lahké dlabacie práce pri odstraňovaní omietky a obkladov,
– na použitie s nástrojom, ktorý je pre tento účel vhodný a výrobcom pre toto náradie odporučený.

■ Používajte ochranu sluchu. Pôsobenie hluku môže zapríčinit' stratu sluchu.
■ Používajte prídavné rukoväti dodávané s náradím. Strata kontroly môže viest' k poraneniam.
Náradie držte len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

Ďalšie bezpečnostné pokyny

■ Používajte vhodné detekčné prístroje na vyhladávanie skrytých elektrických vedení alebo sa obrát'te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit' požiar alebo mat' za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mat' za následok výbuch.
Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit' úraz elektrickým prúdom.

■ Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.

■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacím zariadením, je držaný spolahlivejšie ako vašou rukou.

■ Poškodený ochranný protiprachový kryt dajte okamžite vymenit'. Ochranný protiprachový kryt zabraňuje vniknutiu prachu do uchytenia nástroja.

■ Prach uvoľnený z materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovov môže byt' škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachádzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobit' ochorenie dýchacích ciest a/ alebo vyvolávat' alergické reakcie.
– Postarajte sa o dobré vetranie pracoviska!
– Ak je to možné, používajte externé odsávanie prachu.
– Odporúča sa použitie ochrannej dýchacej masky s triedou filtra P2.
■ Neobrábajte materiály, z ktorých sa uvolňujú látky, ktoré ohrozujú zdravie (napr. azbest).
■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte otvory do telesa náradia.
■ Siet'ové napätie a napät'ové údaje na typovom štítku sa musia zhodovat'.

Hlučnost' a vibrácie

Hodnoty hluku a vibrácií boli zistené podľa EN 60745.

– Hladina akustického tlaku: 92 dB(A);
– Hladina akustického výkonu: 103 dB(A);
- Neistota K: 3 dB.

Celková hodnota vibrácií:

– Pri vítaní s funkciou kladiva:
– Hodnota emisií a _h : 13,34 m/s ^2
- Neistota K: 1,5 m/s ^2

- Pri sekaní:

– Hodnota emisií a _h : 10,60 m/s ^2
- Neistota K: 1,5 m/s ^2

POZOR!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom používaní sa hodnoty hlučnosti a vibrácií menia.

i UPOZORNENIE!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie dynamického namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa na iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže byť úroveň vibrácií odlišná. Toto môže dynamické namáhanie v priebehu celej pracovnej zmeny podstatne zvýšit'.

Pre presný odhad dynamického namáhania by sa mali tiež zohladnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže dynamické namáhanie v priebehu celej pracovnej doby výrazne znížit'.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku vyššom ako 85 dB(A) používajte ochranu sluchu.

Návod na obsluhu

Pred uvedením do prevádzky

Nastavenie prídavnej rukoväti

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Používajte elektrické náradie len s namontovanou prídavnou rukovät'ou.

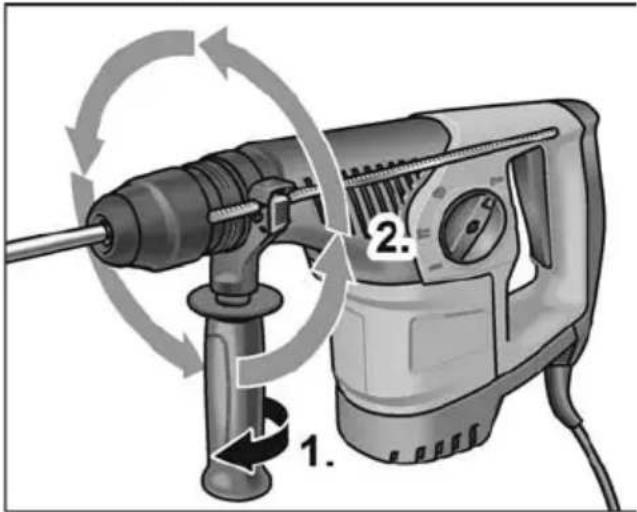

Aby sa zaručila bezpečná a neunavujúca práca, je možné prídavnú rukovät' otočit' do lubovolnej polohy.

■ Povoľte zovretie otáčaním prídavnej rukoväti proti smeru chodu hodinových ručičiek (1.).

■ Prídavnú rukovät' otočte do požadovanej polohy (2.).
■ Otáčaním prídavnej rukoväti v smere chodu hodinových ručičiek zafixujte nastavenie.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

■ Stlačte upínaciu páku na prídavnej rukoväti v hornej oblasti a pevne ju držte.
■ Zastrčte híbkový doraz.
■ Nastavte híbkový doraz na potrebnú híbku vrtania.
■ Uvol'nite upínaciu páku.

Vloženie nástrojov so stopkou SDS

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byt' horúce. Používajte ochranné rukavice!

UPOZORNENIE!

Použité nástroje musia mat' stopku SDS. Pre nástroje bez stopky SDS (napr. vrtáky do dreva) použite trojčelust'ové sklučovadlo (pozri „Nastavenie pracovného režimu“).

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byt' horúce. Používajte ochranné rukavice!

1. 2.

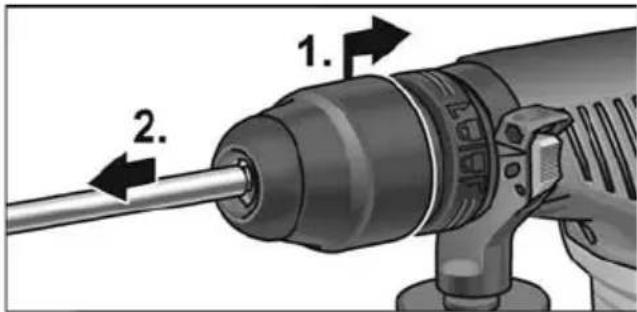

■ Ĥahajte blokovacie puzdro smerom dozadu (1.).
■ Vyberte pracovný nástroj (2.).

Nastavenie pracovného režimu

POZOR!

nastavenie polohy sekáča (pozri tam)

sekanie

UPOZORNENIE!

– Vo všetkých polohách sa musí otočný gombík počutelne zaistit'.
– V polohe (nastavenie polohy sekáča) elektrické náradie nezapínajte.

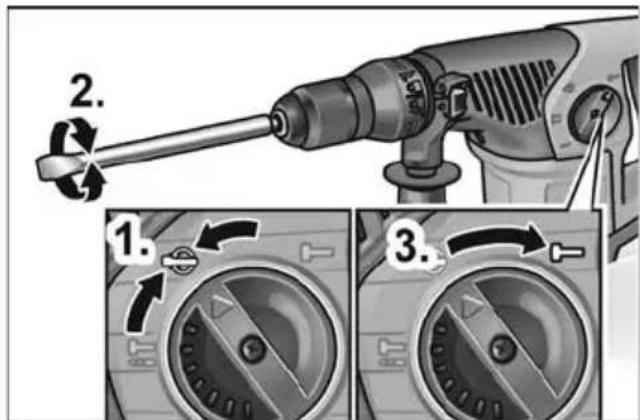

Nastavenie polohy sekáča

Sekáč sa dá otočit' do polohy, ktorá je optimálna pre vykonávané práce.

■ Nastavte otočný gombík pre pracovný režim na symbol 📄.
■ Otáčajte sekáč, kým nedosiahne požadovaný uhol (2.).

2. 1. 3.

Nastavte otočný gombík pre pracovný režim na symbol 1(3.). Dávajte pozor na počuteľné zaistenie!

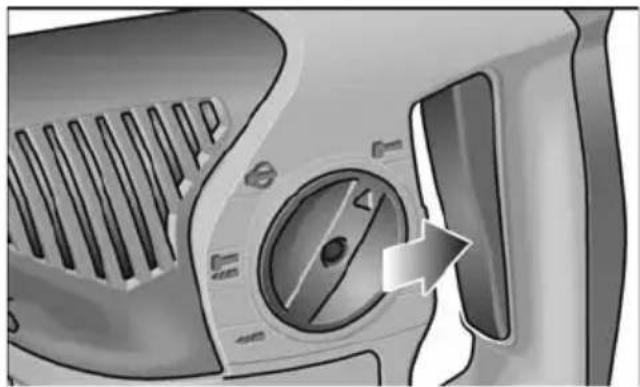

Zapnutie elektrického náradia

1. Nastavte otočný gombík pre pracovný režim na symbol (vrtanie), príp. (vrtanie s funkciou kladiva). Dávajte pozor na počutelné zaistenie!
2. Nasad'te vrták.
3. Nastavte prídavnú rukovät' do požadovanej polohy.
4. Zasuňte siet'ovú zástrčku.
5. Uchopte elektrické náradie obidvomi rukami a zaujmite pracovní polohu.
6. Nasad'te vrták a zapnite elektrické náradie.
7. Tlačte elektrické náradie s citom dopredu.
8. Po ukončení vrtania náradie vypnite.
9. Vytiahnite siet'ovú zástrčku.

Sekanie

1. Nasad'te sekáč.
2. Nastavte otočný gombík pre pracovný režim na symbol 📋
3. Otočte sekáč do požadovanej polohy.

4. Nastavte otočný gombík pre pracovný režim na symbol . Dávajte pozor na počutelné zaistenie!

5. Nastavte prídavnú rukovät' do požadovanej polohy.

6. Zastrčte siet'ovú zástrčku.

7. Uchopte elektrické náradie obidvomi rukami a zaujmite pracovnú polohu.

8. Zapnite elektrické náradie.

9. Pri sekaní tlačte elektrické náradie s citom dopredu tak, aby neskákalo.

10. Po ukončení práce náradie vypnite.

11. Vytiahnite siet'ovú zástrčku.

Ostatné upozornenia

– Použitie „ostrých“ pracovných nástrojov zvyšuje pracovný výkon a predlžuje životnosť elektrického náradia.
– Po ukončení práce elektrické náradie vyčistite a uložte v prepravnom kufri na suchom mieste.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Čistenie

Náradie a vetracie štrbiny pravidelne čistite. Častosť čistenia závisí od opracovávaného materiálu a doby používania. Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

Uhlíkové kefy

Pri výmene používajte len originálne súčiastky výrobcu. Pri použití výrobkov iných výrobcov zaniknú záručné záväzky výrobcu.

Cez zadné vstupné otvory vzduchu je možné počas používania pozorovat' opalovanie uhlíkov.

Pri silnom opalovaní uhlíkov elektrické náradie okamžite vypnite. Odovzdajte elektrické náradie do niektorej autorizovanej servisnej dielne výrobcu.

Prevodovka

i UPOZORNENIE!

Počas záručnej lehoty neuvoľňujte skrutky na hnacej hlave. Pri nedodržaní uvedeného zaniknú záručné záväzky výrobcu.

Opravy

Opravy zverte výlučne niektorej autorizovanej servisnej dielni výrobcu. Ak je prívodný kábel elektrického náradia poškodený, musí sa vymenit' za špeciálne pripravený prívodný kábel (spôsob inštalácie X). Tento prívodný kábel je dostupný v zákazníckom servise FLEX.

Náhradné súčiastky a príslušenstvo

Đalšie príslušenstvo, najmä pracovné nástroje, nájdete v katalógoch výrobcu. Výkresy zostavy a zoznamy náhradných súčiastok nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla zabezpečte, aby sa náradie, ktoré už doslúžilo, nedalo používat'.

Len pre krajiny EÚ.

Podla európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovat' a odovzdat' na recykláciu v súlade s ochranou životného prostredia.

UPOZORNENIE!

O možnostiach likvidácie sa informujte u špecializovaného obchodníka!

CE Vyhlásenie o zhode

Vyhlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk následkom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo nemožnosťou jeho použitia. Výrobca a jeho zástupca nenesú zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
