| Terméktípus | Kombinált fúrókalapács és vésőgép |
| Márka | Flex |
| Modell | CHE 4-32 R |
| Névleges felvett teljesítmény | 900 W |
| Üresjárati fordulatszám | 0–850 ford/perc |
| Üresjárati ütésszám | 0–3700 ütés/perc |
| Ütési energia (EPTA 05/2009) | 4,8 J |
| Szerszámbefogás | SDS-plus |
| Max. fúrási átmérő betonban | 32 mm |
| Max. fúrási átmérő téglában | 82 mm |
| Max. fúrási átmérő fában | 32 mm |
| Max. fúrási átmérő fémben | 13 mm |
| Tömeg (EPTA 01/2003) | 4,6 kg |
| Védelmi osztály | II |
| Kenés | Zsír |
| Hangnyomásszint | 92 dB(A) |
| Hangteljesítményszint | 103 dB(A) |
| Teljes rezgésérték (fúrás) | 13,34 m/s² |
| Teljes rezgésérték (vésés) | 10,60 m/s² |
| Funkciók | Fúrás, kalapácsfúrás, vésés véső helyzetének beállításával |
| Biztonság | Szigetelt kiegészítő fogantyú, elhasználódott szénkefék automatikus leállítása, porvédő sapka |
| Tartozékok | Kiegészítő fogantyú, mélységi ütköző |
| Karbantartás | A szellőzőnyílások rendszeres tisztítása, szénkefék cseréje eredeti alkatrészekkel |
Gyakran ismételt kérdések - CHE 4-32 R Flex
Felhasználói kérdések a következőről CHE 4-32 R Flex
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét CHE 4-32 R - Flex és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CHE 4-32 R márka Flex.
HASZNÁLATI ÚTMUTATÓ CHE 4-32 R Flex
Használt szimbólumok ..... 108
Szimbólumok a készüléken ..... 108
Müszaki adatok 108
Áttekintés 109
Az Ön biztonsága érdekében ..... 110
Zaj és vibráció 111
Használati útmutató ..... 112
Karbantartás és ápolás ..... 114
Ártalmatlanítási tudnivalók ..... 115
C ∈ megfelelőség 115
Felelősség kizárása ..... 115
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS!
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzembe helyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Viseljen fülvédőt!
Használjon könnyű légzésvédőt!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a Ártalmatlanítási tudnivalók oldalt)!
Műszaki adatok
| Fúró- és vésőkalapács CHE 4-32 R SDS-plus | ||
| Névleges felvett teljesítmény | W 900 | |
| Üresjárati fordulatszám | ford./perc | 0–850 |
| Üresjárati ütésszám | ütés/perc | 0–3700 |
| Max. egyedi ütési energia (a „2009/05 EPTA-eljárás” szerint) | J | 4,8 |
| Kenés zsír | ||
| Szerszámbefogó SDS-plus | ||
| Max. fúrási átmérő– beton– falazat(keményfém fúrókorona)– fa– fém | mmmmmmmm | 32823213 |
| A súlya a „2003/01 EPTA-eljárásnak” megfelelő | kg 4,6 | |
| Védelmi osztály | II/☐ | |

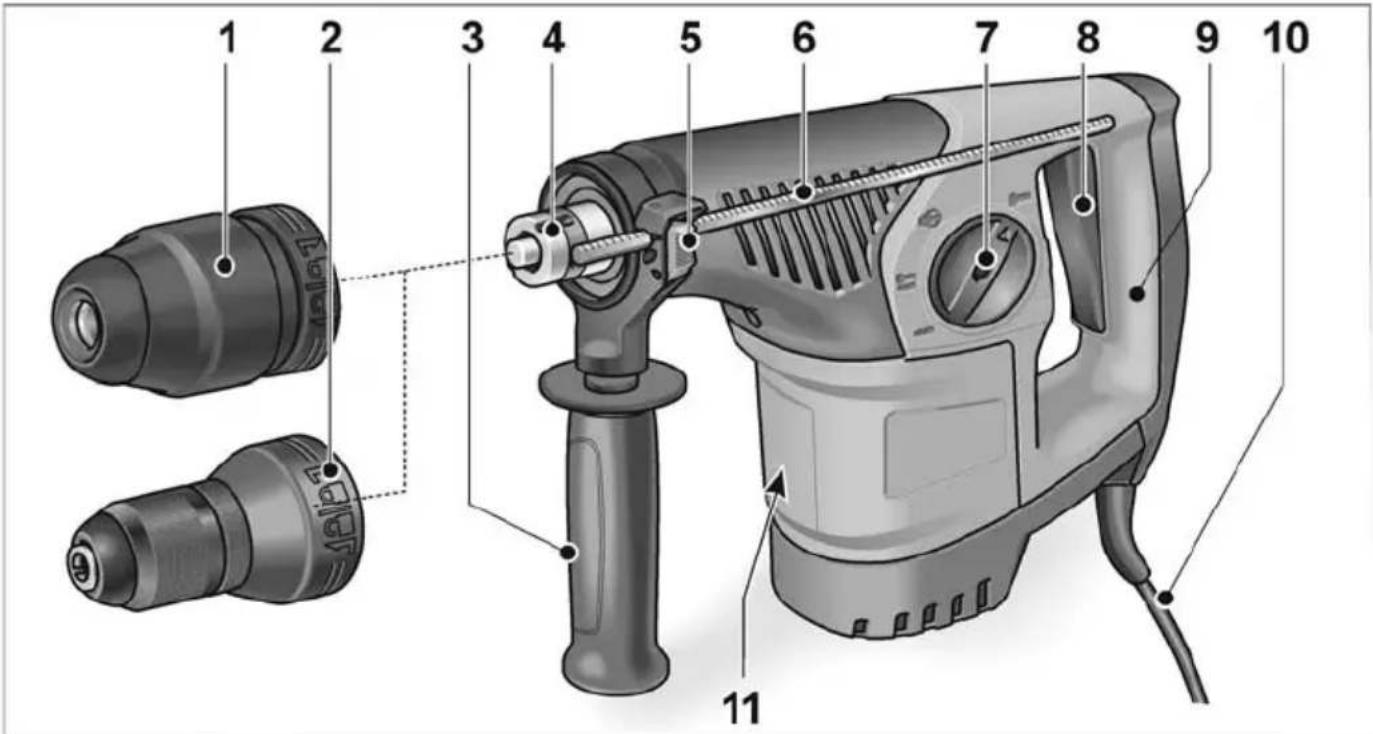

Áttekintés
1 SDS Fúrótokmány
2 Gyorscserélő fúrótokmány
3 Kiegészítő fogantyú
9 Kézi fogantyú
10 Hálózati kábel
11 Típustábla *
4 O r s ó
5 Rögzítőkar mélységütközöhöz
6 Mélységütköző
7 Forgatógomb az üzemmód kiválasztásához
8 Kapcsoló Ki- és bekapcsoláshoz, valamint a maximális fordulat-/ütésszámig történő felgyorsításhoz.
* nem látható
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tüz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági tudnivalót és utasítást őrizzen meg a jövőbeli felhasználás céljából.
Az elektromos szerszám használata előtt olvassa el a következő útmutatókat és ezeknek megfelelően járjon el:
- a jelen kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. Az elektromos szerszámot csak
– rendeltetés szerinti célokra és - kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell háritani.
Rendeltetésszerű használat
A CHE 4-32 R SDS-plus fúró- és vésőkalapács rendeltetésszerű alkalmazási területei:
– iparszerű felhasználás az iparban és a kézműiparban,
– ütvefúrás falazatban és betonban tiplis- és horgonyos rögzítéshez és átmenő furatokhoz,
– könnyű vésési munkálatok vakolat és csempe eltávolítására,
– a célra alkalmas és a gyártó által a jelen készülékhez ajánlott szerszámmal történő használat.
Kalapácsokra vonatkozó biztonsági útmutatások
■ Viseljen fülvédőt! A zaj hatása hallásvesztést okozhat.
■ Használja a készülékhez mellékelt kiegészítő fogantyúkat. A készülék feletti kontroll elveszítése sérülésekhez vezethet.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
További biztonsági tudnivalók
■ Használjon megfelelő keresőkészülékeket a rejtett tápvezetékek felkutatására, vagy hívja segítségül a helyi közüzemi hálózat üzemeltetőjét. Az elektromos vezetékekkel való érintkezés tüzet és áramütést okozhat. A gázvezeték sérülése robbanást idézhet elő. A vízvezetékbe történő behatolás anyagi károkat vagy elektromos áramütést okozhat.
■ Munkavégzéskor tartsa erősen két kézzel a szerszámot, és ügyeljen arra, hogy biztosan álljon. Az elektromos szerszám két kézzel biztosabban kezelhető.
- Biztosítsa a munkadarabot. A befogószerkezettel rögzített munkadarab biztosabban van rögzítve, minha a kezével fogná meg.
■ Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozót, ha a kábel munka közben megsérül. A sérült kábel megnöveli az elektromos áramütés kockázatát.
Csak SDS-plus szerszámbefogóval rendelkező szerszámokat használjon. A szerszám meghúzásával ellenőrizze a helyes reteszelést.
■ Azonnal cseréltesse ki a sérült porvédő kupakot. A porvédő kupak megakadályozza a por behatolását a szerszámbefogóba.
■ Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek által kibocsátott porok veszélyt jelenthetnek a kezelőszemélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/ vagy allergiás reakciókat eredményezhet.
– Gondoskodjon a munkahely jó szellőzéséről!
– Amennyiben lehetséges, használjon külső porelszívást.
– P2 osztályú légzésvédő maszk használata javasolt.
■ Ne csiszoljon olyan anyagokat, amelyeknél egészségre veszélyes anyagok szabadulnak fel (pl. azbeszt).
Az elektromos szerszám jelöléséhez csak ragasztható címkéket szabad használni. Ne fúrjon lyukakat az elektromos szerszám házába!
A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.
A készülék A-értékelésű zajszintjének jellemzői:
– Hangnyomásszint: 92 dB(A);
– Hangteljesítményszint: 103 dB(A);
– Bizonytalanság K: 3 dB.
Rezgési összérték:
- ütvefúrásnál:
– Emissziós érték a_h : 13,34 m/s 2
– Bizonytalanság K: 1,5 m/s ^2
- vésésnél:
– Emissziós érték a_h : 10,60 m/s 2
– Bizonytalanság K: 1,5 m/s ^2
FIGYELEM!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
i MEGJEGYZÉS!
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámok egymással történő összehasonlításhoz.
Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.
A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásaira jellemző. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő betétszerszámokkal használják, vagy nem megfelelően tartják karban, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék kikapcsol, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Hozzon kiegészítő biztonsági óvintézkedéseket a kezelő védelmében, pl.: elektromos kéziszerszám és a betétszerszámok karbantartása, kezek melegen tartása, hallásvédő felszerelés viselése, munkafolyamatok megszervezése.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hordjon hallásvédőt!
Használati útmutató
Üzembe helyezés előtt
Csomagolja ki az elektromos szerszámot és a tartozékokat és ellenőrizze a szállítmány teljességét és a szállítási sérüléseket.
A kiegészítő fogantyú állítása
FIGYELMEZTETÉS!
Az elektromos szerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót.
VIGYÁZAT!
Az elektromos szerszámot csak felszerelt kiegészítő fogantyúval szabad használni.
A kiegészítő fogantyú a biztonságos és fáradságmentes munkavégzés garantálásához bármely tetszőleges pozícióba elfordítható.
A rögzítés kioldása a kiegészítő fogantyúnak az óramutató járásával ellentétes irányba való forgatásával történik (1.).

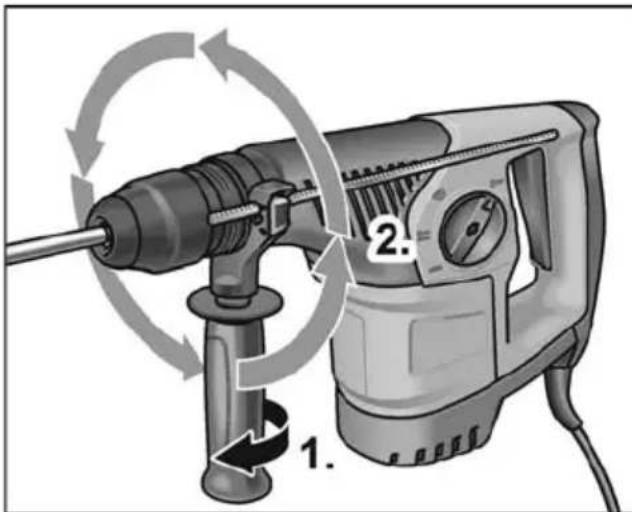

■ A kiegészítő fogantyú beállítása a megfelelő pozícióba (2.).
A beállítás rögzítése a ki egészítő fogantyúnak az óramutató járásával megegyező irányba való forgatásával történik.
A mélységütköző felszerelése
FIGYELMEZTETÉS!
Az elektromos szerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót.

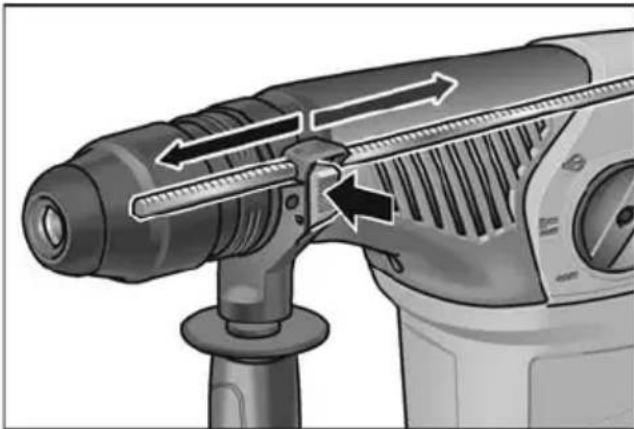

■ Nyomja meg a rögzítőkart a kiegészítő fogantyún a felső részén, és tartsa meg.
■ Tolja be a mélységütközöt.
- Állítsa be a mélységütközőt a szükséges fúrási mélységre.
■ Engedje el a rögzítőkart.
Szerszámok alkalmazása SDS-szárral
FIGYELMEZTETÉS!
Az elektromos szerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót.
VIGYÁZAT!
A használt betétszerszámok felforrósodhatnak. Viseljen védőkesztyűt!
MEGJEGYZÉS!
A használt szerszámoknak SDS-szárral kell rendelkezniük. Az SDS-szár nélküli szerszámokhoz (pl. fafúrók) hárompofás fúrótokmányt használjon. (lásd „Az üzemmód beállítása“).
■ Ellenőrizze a porvédő kupakot.
– Tisztítsa meg az elszennyeződött kupakot.
– Cseréltesse ki a hibás porvédő kupakot.

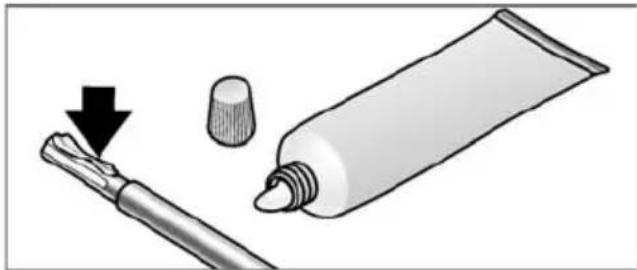

■ Tisztítsa meg a szerszámokat és kissé zsírozza be a szárat.

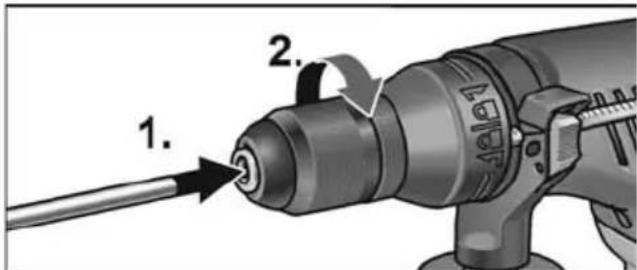

■ Helyezze be a betétszerszámot (1.), és forgassa addig (2.), amíg reteszelődik.
A szerszámok kivétele
FIGYELMEZTETÉS!
Az elektromos szerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót.
VIGYÁZAT!
A használt betétszerszámok felforrósodhatnak. Viseljen védőkesztyűt!


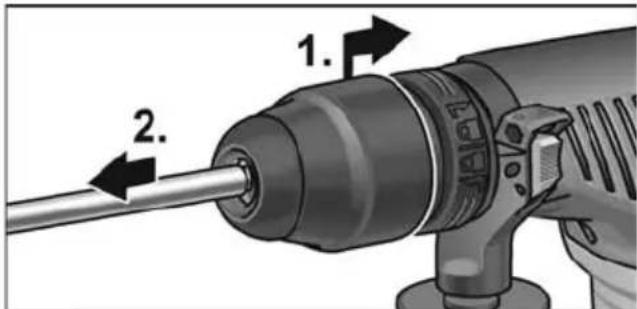

1. 2.■ Húzza hátra a reteszelőhüvelyt (1.).
■ Vegye ki a betétszerszámot (2.).
Az üzemmód beállítása
VIGYÁZAT!
Az üzemmódot csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.


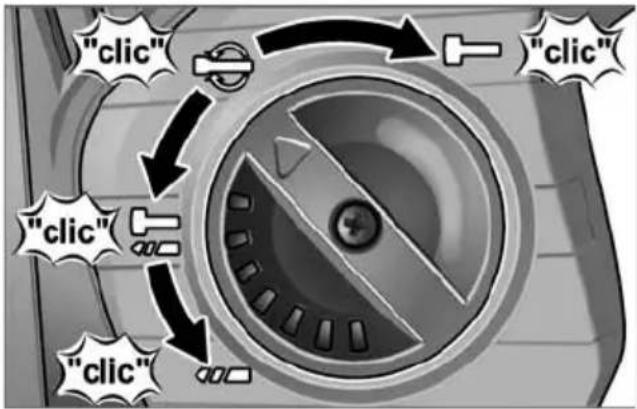

"clic" "clic" "clic"- Állítsa a forgatógombot a kívánt üzemmódba:
Fúrás
Ütvefúrás
A vésőpozíció beállítása (lásd ott)
Vésés
MEGJEGYZÉS!
– A forgatógombnak az összes pozícióba hallhatóan be kell reteszelnie.
– A (vésőpozíció beállítása) pozícióban ne kapcsolja be az elektromos szerszámot.
A vésőpozíció beállítása
A véső a végzendő munkálatokhoz optimális pozícióba forgatható.
- Állítsa az üzemmód forgatógombját a szimbólumra (1.).
■ Forgassa a vésőt addig, amíg a véső a kívánt szögben nem áll (2.).


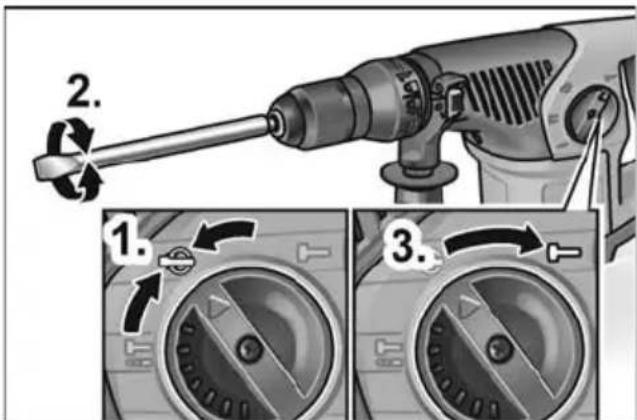

2. 1. 3.- Állítsa az üzemmód forgatógombját a szimbóllumra (3.). Ügyeljen a hallható reteszelésre!
Az elektromos szerszám bekapcsolása

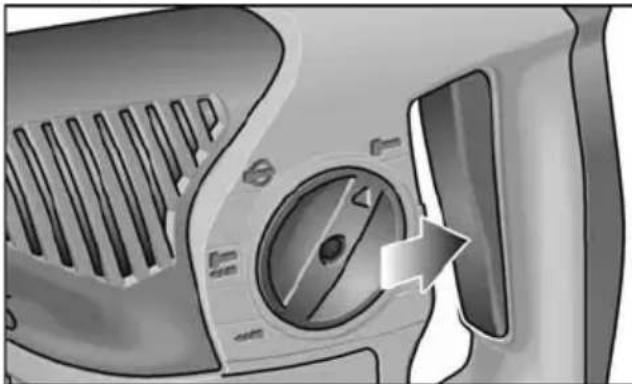

■ Nyomja meg a kapcsolót és tartsa lenyomva.
Az elektromos szerszám kapcsolója lehetővé teszi a fordulat-, ill. ütésszám lassú növelését a maximális értékig.
A gép kikapcsolása:
■ Engedje el a kapcsolót.
A munkavégzésre vonatkozó megjegyzések
Fúrás/ütvefúrás
-
Állítsa az üzemmód forgatógombját a (fúrás), ill. az (ütvefúrás) szimbólumára. Ügyeljen a hallható reteszelésre!
-
Helyezze be a fúrót.
-
Állítsa a kiegészítő fogantyút a kívánt pozícióba.
-
Dugja be a hálózati csatlakozót.
-
Fogja meg az elektromos szerszámot mindkét kézzel, és vegye fel a munkapozíciót.
-
Helyezze rá a fúrót, és kapcsolja be az elektromos szerszámot.
-
Tolja előre érzéssel az elektromos szerszámot.
-
A fúrás befejezése után kapcsolja ki a készüléket.
-
Húzza ki a hálózati csatlakozót.
Vésés
- Helyezze be a vésőt.
- Állítsa az üzemmód forgatógombját a szimbólumra.
- Forgassa a vésőt a kívánt pozícióba.
- Állítsa az üzemmód forgatógombját a szimbólu mra. Ügyeljen a hallható reteszelésre!
- Állítsa a kiegészítő fogantyút a kívánt pozícióba.
- Dugja be a hálózati csatlakozót.
- Fogja meg az elektromos szerszámot mindkét kézzel, és vegye fel a munkapozíciót.
- Kapcsolja be az elektromos szerszámot.
- Véséskor érzéssel tolja előre az elektromos szerszámot úgy, hogy az ne ugráljon.
- A munkavégzés befejezése után kapcsolja ki a készüléket.
- Húzza ki a hálózati csatlakozót.
Egyéb útmutatások
– Az „éles” betétszerszámok alkalmazása növeli a munkateljesítményt és az elektromos szerszám élettartamát.
– Az elektromos szerszámot a munka után meg kell tisztítani, és száraz helyen kell tárolni.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos szerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót.
Tisztítás
Rendszeres időközönként tisztítsa meg a készüléket és a szellőzőréseket. A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ. A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni.
Szénkefék
Az elektromos szerszám lekapcsoló szénkefékkel rendelkezik.
Amikor a lekapcsoló szénkefék elérik a kopáshatárukat, az elektromos szerszám automatikusan kikapcsol.
i MEGJEGYZÉS!
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.
A hátsó szellőző nyílásokon keresztül használat közben megfigyelhető a szénkefék égése.
A szénkefék erős égése esetén azonnal ki kell kapcsolni az elektromos szerszámot. Adja át az elektromos szerszámot egy a gyártó által felhatalmazott ügyfélszolgálati mühelynek.
Hajtómű
i MEGJEGYZÉS!
A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet.
Ha az elektromos szerszám csatlakozóvezetéke megsérült, akkor speciálisan előkészített csatlakozóvezetékre (X felszerelési mód) kell cserélni. Ez a FLEX ügyfélszolgálaton keresztül szerezhető be.
Pótalkatrészek és tartozékok
A további tartozékok, különösképpen a betétszerszámok, a gyártó katalógusában tekinthetők meg.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
Az elhasználódott készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára.
Soha ne dobja az elektromos szerszámokat a háztartási hulladékba!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkimélő módon történő újrahasznosításukról.
i MEGJEGYZÉS!
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 60745, a 2014/30/EU, a
2006/42/EK és a 2011/65/EU
irányelvek rendelkezései szerint.
A müszaki dokumentációkért felelős:
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott. A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
Obsah
Použité symboly 116
