KASUTUSJUHEND CHE 4-32 R Flex
Kasutatud sümbolid ..... 132
Sümbolid seadmel 132
Tehnilised andmed 132
Lühiülevaade 133
Teie ohutuse heaks 134
Müra ja vibratsioon 135
Kasutusjuhend 136
Hooldus ja korrashoid 138
Juhised jäätmekäitluseks 139
C€-vastavus 139
Vastutuse välistamine 139
Kasutatud sümbolid
HOIATUS!
Tähistab otsest ohtu. Juhise eiramine võib lõppeda surma või üliraskete vigastustega.
ETTEVAATUST!
Tähistab võimalikku ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada ainelist kahju.
JUHIS!
Tähistab olulist informatsiooni või nõuandeid kasutajale.
Sümbolid seadmel
Enne kasutuselevõttu lugege kasutusjuhendit!
Kandke kaitseprille!
Kandke kuulmiskaitsevahendeid!
Kandke kerget respiraatormaski!
Vanaseadmete jäätmekäitlus (vaata lehekülge Jäätmekäitlusjuhised!)
Tehnilised andmed
| Puur- ja meiselvasar CHE 4-32 RSDS-plus | ||
| Nominaalnevõimsustarve | W 900 | |
| Tühikäigupöörlemiskiirus | min^-1 | 0–850 |
| Löökide arv tühikäigul | min^-1 | 0–3700 |
| Max ühe löögi energia(„EPTA-procedure05/2009” järgi) | J | 4,8 |
| Määrimine Määre | ||
| Tarviku kinnitus SDS-plus | ||
| max puurimisavaläbimõõt– betoon– müüritis(kõvasulamistpuurkroon)– puit– metall | mmmmmmmm | 32823213 |
| Kaal vastavalt „EPTA-procedure 01/2003”meetodile | kg 4,6 | |
| Kaitseklass | II/☐ | |

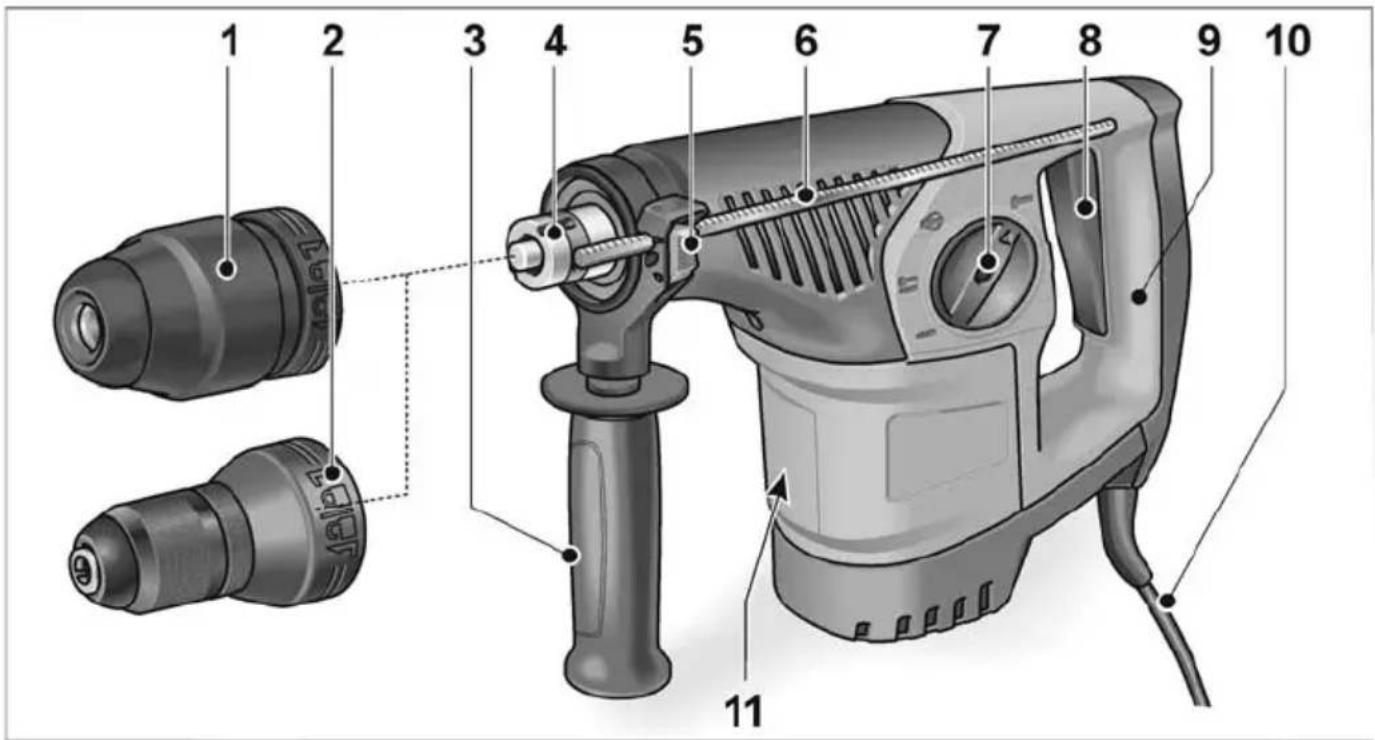

Lühiülevaade
2 Vahetatav padrun 10 Võrgukaabel
3 Lisakäepide 11 Andmeplaat *
4 Spindli
5 Sügavuspiiraja kinnitushoob
6 Sügavuspiiraja
7 Töörežiimi lüliti
8 L ü l i t i * ei ole nantav
Sisse- ja väljalülitamiseks ning kiirendamiseks kuni maksimaalse pöörete/löökide arvu saavutamiseni.
Teie ohutuse heaks
HOIATUS!
Lugege läbi köik ohutusjuhised ja juhendid.
Ohutusjuhiste ja juhendite eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/ või rasked kehavigastused. Hoidke kõik ohutusjuhised ja juhendid alles, et neid ka hiljem kasutada.
Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja järgige neid:
- käesolev kasutusjuhend,
- lisatud brošüür „Üldised ohutusjuhised” elektritööriistade käsitsemise kohta (kirje nr 315.915),
- töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.
Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.
Sellest hoolimata võib kasutamisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutage elektritööriista ainult
- selleks ette nähtud otstarbel ja
- kui seade on ohutustehnilises möttes täiesti korras.
Turvalisust ohustavad rikked tuleb kohe kõrvaldada.
Otstarbekohane kasutamine
Puur- ja meiselvasar CHE 4-32 R SDS-plus on möeldud
– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- müüritises ja betoonis tüübel- ja ankurkinnituste avade ning läbiviiguavade puurimiseks,
– kergemaks meislitööks krohvi ja keraamiliste plaatide eemaldamisel,
- kasutamiseks selleks sobiva ja tootja poolt selle tööriista jaoks soovitatud tarvikuga.
Ohutusnõuded vasarate kasutamisel
■ Kandke kuulmiskaitsevahendit. Müra vöib pöhjustada kuulmiskahjustusi.
■ Kasutage koos seadmega tarnitud lisakäepidemeid. Kontrolli kaotamine seadme üle võib põhjustada vigastusi.
■ Tehes töid, kus tarvik võib kokku puutuda varjatud elektrijuhtmete või seadme enda toitejuhtmega, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.
Ohutusalane lisateave
■ Kasutage varjatud juhtmete avastamiseks vastavat detektorit või pöörduge informatsiooni saamiseks piirkondliku elektritarnija poole. Kokkupuude elektrijuhtmega võib põhjustada tulekahju ja elektrilöögi. Gaasijuhtme kahjustamine võib põhjustada plahvatuse. Veetoru vigastamine toob kaasa ainelise kahju ja võib põhjustada elektrilöögi.
■ Hoidke elektritööriistast mölema käega tugevalt kinni ning valige endale stabiilne ja ohutu tööasend. Mölema käega elektritööriistast kinni hoides saab seda turvalisemalt juhtida.
■ Kinnitage töödeldav detail. Kinnitusrakisesse kinnitatud detail püsib kindlamini paigal kui käega kinni hoides.
- Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit; kui kaabel saab kahjustada töö käigus, tömmake pistik pistikupesast välja. Viga saanud kaablid suurendavad elektrilöögi ohtu.
■ Kasutage ainult SDS-plus-kinnitusega tarvikuid. Lukustuse kontrollimiseks tömmake tarvikust.
Kahjustunud tolmukaitse tuleb lasta kohe välja vahetada. Tolvukaitse hoiab tarvikukinnituse tolmust puhtana.
■ Mõnedest materjalidest (näiteks pliisisaldusega värvkatted, mõningad puiduliigid, mineraalid ja metallid) eralduv tolm võib ohustada tööriista kasutajat või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone.
– Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
– Võimaluse korral kasutage välist tolmueemaldust.
- Soovitatav on kasutada respiraatorit, mis on varustatud P2-klassi filtriga.
■ Töödelda ei tohi materjale, millest eraldub tervisekahjulikke aineid (nt asbest).
■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.
■ Kohalik vörgupinge peab vastama andmeplaadile märgitud pingele.
Müra ja vibratsioon
Müra- ja vibratsiooninäitajad on kindlaks määratud standardi EN 60745 kohaselt.
Seadme tüüpiline A-reitinguga müratase:
- helirōhu tase: 92 dB(A);
– helivõimsuse tase: 103 dB(A); - määramatus K: 3 dB.
Vibratsiooni koguväärtus:
- vasaraga puurimisel:
– emissiooni väärtus a_h : 13,34 m/s 2
- määramatus K: 1,5 m/s ^2
- meiseldamisel:
- emissiooni väärtus a_h : 10,60 m/s ^2
- määramatus K: 1,5 m/s ^2
TÄHELEPANU!
Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooninäitajad muutuvad.
i JUHIS!
Neis juhistes antud vibratsioonitase on mõõdetud EN 60745 standarditud mõõtmismeetodi järgi ning seda saab kasutada elektritööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsioonikoormuse esialgseks hindamiseks.
Antud vibratsioonitase kehtib elektritööriista jaoks ette nähtud kasutuse puhul. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. See võib vibratsioonikoormust kogu tööaja lõikes tunduvalt suurendada.
Vibratsioonikoormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või on küll sisse lülitatud, ent sellega ei töötata. See võib vibratsioonikoormust kogu tööaja lõikes tunduvalt vähendada.
Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektritööriista ja tarvikute hooldamine, tööprotsesside korrastamine, käte soojana hoidmine.
ETTEVAATUST!
Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitsevahendit.
Kasutusjuhend
Enne kasutuselevõttu
Võtke elektritööriist ja tarvikud pakendist välja ning veenduge, et kõik osad on olemas ega ole saanud transpordi käigus kahjustada.
Lisakäepideme reguleerimine
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.
ETTEVAATUST!
Kasutage elektritööriista ainult koos paigaldatud lisakäepidemega.

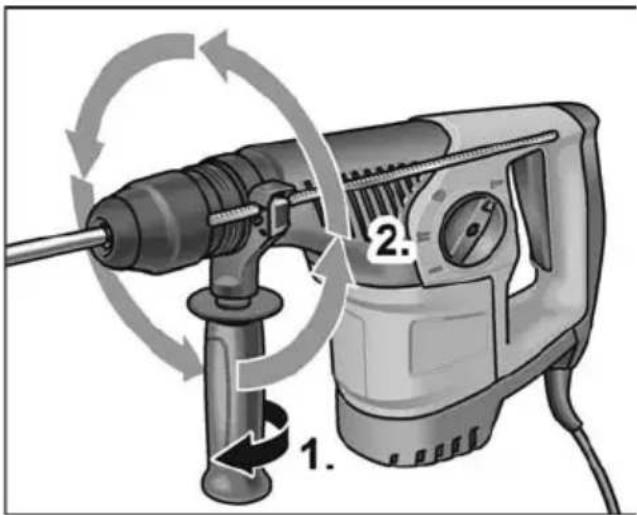

Lisakäepidemele saab valida suvalise asendi, et töötamine oleks turvalisem ega väsitaks.
■ Vabastage klemm, keerates lisakäepidet vastupäeva (1.).
■ Pöörake lisakäepide soovitud asendisse (2.).
■ Fikseerige asend, keerates lisakäepidet päripäeva.

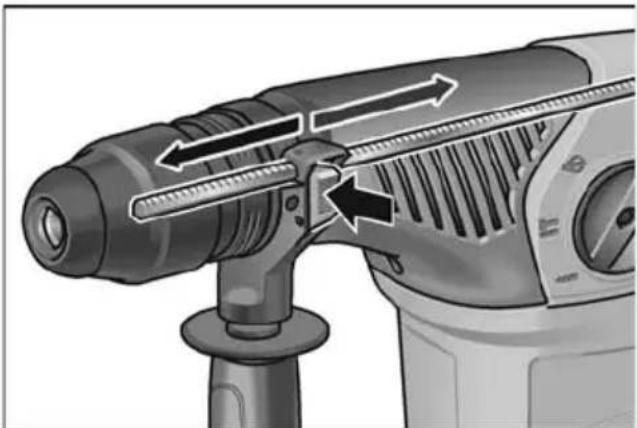

Sügavuspiiraja paigaldamine
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.
■ Vajutada lisakäepidemel lukustushoova ülemisele osale ja hoida seda all.
■ Torgata sügavuspiiraja sisse.
■ Seadistada sügavuspiirajaga vajalik puurimissügavus.
■ Lasta lukustushoob lahti.
SDS-kinnitusega tarvikute kasutamine
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.
ETTEVAATUST!
Kasutatavad tarvikud võivad kuumeneda. Kandke kaitsekindaid!
JUHIS!
Tarvik peab olema SDS-kinnitusega. Kui tarvik ei ole SDS-kinnitusega (nt puidupuur), tuleb kasutada kolme nukiga padrunit (vt „Töörežiimi seadmine“).
■ Kontrollige tolmukaitset.
– Puhastage kaitse, kui see on määrdunud.
- Katkine tolmukaitse tuleb lasta välja vahetada.

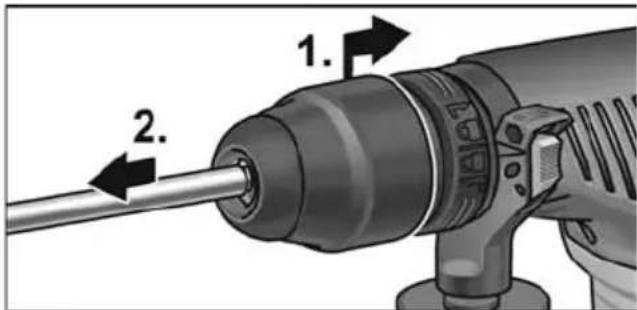

Tarviku väljavõtmine
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.
ETTEVAATUST!
Kasutatavad tarvikud võivad kuumeneda. Kandke kaitsekindaid!
■ Võtke tarvik välja (2.).

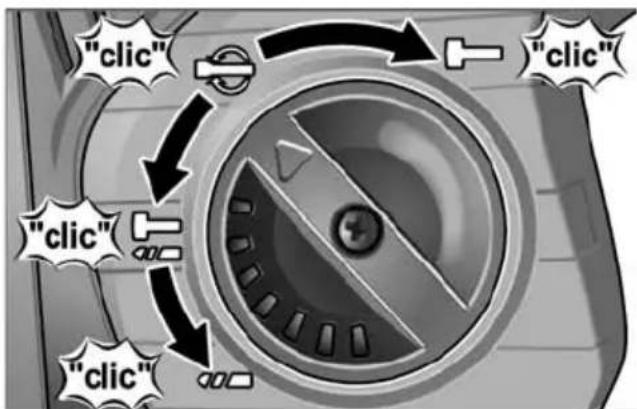

Töörežiimi seadmine
ETTEVAATUST!
Töörežiimi võib muuta ainult siis, kui elektritööriist seisab.
Puurimine
Vasaraga puurimine
Meisli asendi seadmine (vt siit)
Meiseldamine
JUHIS!
– Köigis asendites peab lüliti kuuldavalt fikseeruma.
- Ärge lülitage elektritööriista asendis (meisli asendi seadmine) sisse.

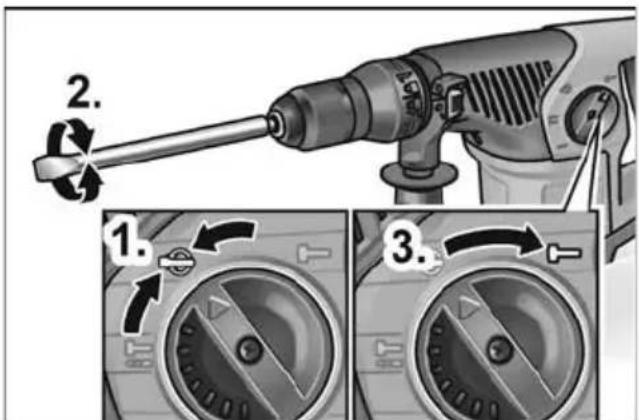

Meisli asendi seadmine
Meisli asendi saab tehtavale tööle optimaalseks kohandada.
■ Keerake töörežiimi lüliti sümbolile 📄 (1.).
■ Keerake meislit, kuni see on soovitud nurga all (2.).


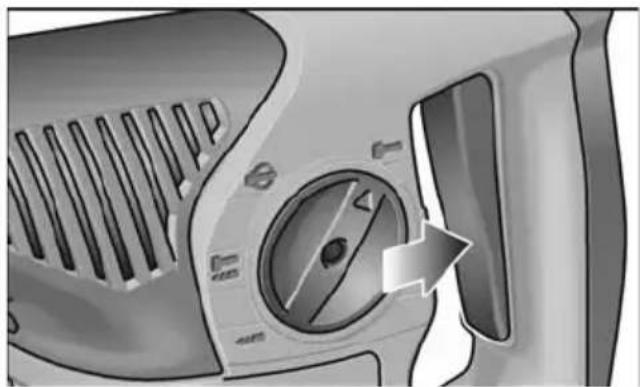

Elektritööriista sisselülitamine
■ Vajutage lülitile ja hoidke seda allavajutatud asendis. Elektritööriista lüliti võimaldab pöörete või löökide arvu aeglaselt kuni maksimumväärtuseni tõsta.
Seadme väljalülitamine:
■ laske lüliti lahti.
Kasutamine
Puurimine/vasaraga puurimine
-
Keerake töörežiimi lüliti sümbolile (puurimine) või (vasaraga puurimine). Fikseerumine peab olema kuuldav!
-
Paigaldage puur.
- Seadke lisakäepide soovitud asendisse.
- Lükake toitepistik pistikupessa.
- Võtke elektritööriistast mõlema käega kinni ja võtke sisse tööasend.
- Asetage puur kohale ja lülitage elektritööriist sisse.
- Suruge elektritööriista aeglaselt ja kontrollitult ettepoole.
- Pärast puurimise lõpetamist lülitage seade välja.
- Tõmmake toitepistik välja.
Meiseldamine
- Paigaldage meisel.
- Keerake töörežiimi lüliti sümbolile
- Keerake meisel soovitud asendisse.
-
Keerake töörežiimi lüliti sümbolile Fikseerumine peab olema kuuldav!
-
Seadke lisakäepide soovitud asendisse.
-
Lükake toitepistik pistikupessa.
-
Hoidke elektritööriistast mõlema käega kinni ja võtke sisse tööasend.
-
Lülitage elektritööriist sisse.
-
Meiseldamisel suruge elektritööriista aeglaselt ja kontrollitult ettepoole, et see ei hakkaks hüppama.
-
Pärast töö löpetamist lülitage seade välja.
-
Tõmmake toitepistik välja.
Lisateave
- „Teravate” tarvikute kasutamine suurendab tööjõudlust ja pikendab elektritööriista tööiga.
– Pärast töö löpetamist puhastage elektritööriist ja hoidke seda transpordikohvris kuivas ruumis.
Hooldus ja korrashoid
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.
Puhastamine
Puhastage seadet ja ventilatsioonipilusid regulaarselt. Puhastamise sagedus söltub töödeldavast materjalist ja kasutuse kestusest. Puhastage korpuse sisemust, milles asub mootor, regulaarselt kuiva suruõhuga.
Süsiharjad
Elektritööriist on varustatud väljalülitavate süsiharjadega.
Kui süsiharjad saavutavad oma kulumispiiri, lülitub elektritööriist automaatselt välja.
i JUHIS!
Kasutage ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.
Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.
Kui elektritööriistast tuleb rohkesti sädemeid, tuleb see kohe välja lülitada. Viige elektritööriist tootja poolt volitatud klienditeenindusse.
Reduktor
JUHIS!
Reduktoripea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Selle nõudmise mittejärgimise korral kaotab tootja garantii kehtivuse.
Remonttööd
Laske remonttöid teha ainut tootja poolt volitatud klienditeeninduses.
Kui elektritööriista ühendusjuhe on kahjustunud, tuleb see spetsiaalse ühendusjuhtmega (paigaldusviis X) asendada. Seda saab tellida FLEXi klienditeenindusest.
Varuosad ja tarvikud
Lisatarvikud sisalduvad tootja kataloogides. Koostejoonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com
Juhised jäätmekäitluseks
HOIATUS!
Vanal seadmel lõigake toitejuhe ära, et teha seade kasutuskõlbmatuks.
Ainult ELi riikidele. Ärge visake elektritööriistu olmeprügi hulka!
Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja vastava riigisisese seaduse kohaselt tuleb kasutatud elektritööriistad kokku koguda ning suunata jäätmete keskkonnasäästlikku taaskasutusse.
JUHIS!
Teavet jäätmekäitluse võimaluste kohta saate müüja käest!
-vastavus
Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste standardite või normatiivsete dokumentidega: EN 60745 vastavalt direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetele. Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Tootja ja tema esindaja ei vastuta kahju ega töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud seadme otstarbele mittevastava kasutamise või teiste tootjate toodete kasutamise tagajärjel.
