| Tuotetyyppi | Poravasara ja talttavasara |
| Merkki | Flex |
| Malli | CHE 4-32 R |
| Nimellinen ottoteho | 900 W |
| Tyhjäkäyntinopeus | 0–850 tr/min |
| Tyhjäkäynti-iskuluku | 0–3700 cps/min |
| Iskuenergia (EPTA 05/2009) | 4,8 J |
| Työkalun pidike | SDS-plus |
| Maks. poraushalkaisija betoni | 32 mm |
| Maks. poraushalkaisija tiili | 82 mm |
| Maks. poraushalkaisija puu | 32 mm |
| Maks. poraushalkaisija metalli | 13 mm |
| Paino (EPTA 01/2003) | 4,6 kg |
| Suojausluokka | II |
| Voitelu | Rasva |
| Äänenpainetaso | 92 dB(A) |
| Äänitehotaso | 103 dB(A) |
| Tärinän kokonaisarvo (poraus) | 13,34 m/s² |
| Tärinän kokonaisarvo (talttaus) | 10,60 m/s² |
| Toiminnot | Poraus, iskuporaus, talttaus taltan asennonsäätö |
| Turvallisuus | Eristetty lisäkahva, hiiliharjojen automaattinen katkaisu, pölysuojakupu |
| Mukana tulevat tarvikkeet | Lisäkahva, syvyysrajoitin |
| Huolto | Ilmanvaihtoaukkojen säännöllinen puhdistus, hiiliharjojen vaihto alkuperäisillä osilla |
Usein kysytyt kysymykset - CHE 4-32 R Flex
Käyttäjien kysymyksiä aiheesta CHE 4-32 R Flex
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Pora PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi CHE 4-32 R - Flex ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. CHE 4-32 R merkiltä Flex.
KÄYTTÖOHJE CHE 4-32 R Flex
Käytetyt symbolit 83
Symbolit koneessa.... 83
Tekniset tiedot....83
Kuva koneesta 84
Turvallisuusasiaa 85
Melu ja tärinä 86
Käyttöohjeet 87
Huolto ja hoito 89
Kierrätysohjeita 90
(€-vaatimustenmukaisuus 90
Vastuun poissulkeminen 90
Käytetyt symbolit
VAROITUS!
Viittaa välittömästi uhkaavaan vaaraan.
Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkaantumisiin.
VARO!
Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.
OHJE!
Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.
Symbolit koneessa
Lue käyttöohjeet ennen koneen käyttöönottoa!
Käytä suojalaseja!
Käytä kuulosuojia!
Käytä kevyttä hengityssuojainta!
Vanhan koneen kierrätysohjeet (ks. sivu Kierrätysohjeita)!
Tekniset tiedot
| Pora- ja piikkausvasara CHE 4-32 R SDS-plus | ||
| Nimellisottoteho W 900 | ||
| Tyhjäkäyntikierrosluku | min ^-1 | 0–850 |
| Kuormittamaton iskuluku | min ^-1 | 0–3700 |
| Maks. iskuenergia (EPTA 05/2009:n mukaan) | J | 4,8 |
| Voitelu Rasva | ||
| Työkalun kiinnitys SDS-plus | ||
| Poranterän maks. halkaisija– Betoni– Tiili (HM-porakruunu)– Puu– Metalli | mm mm mm mm | 32 82 32 13 |
| Paino EPTA 01/2003:n mukaan | kg 4,6 | |
| Suojausluokka | II/☐ | |

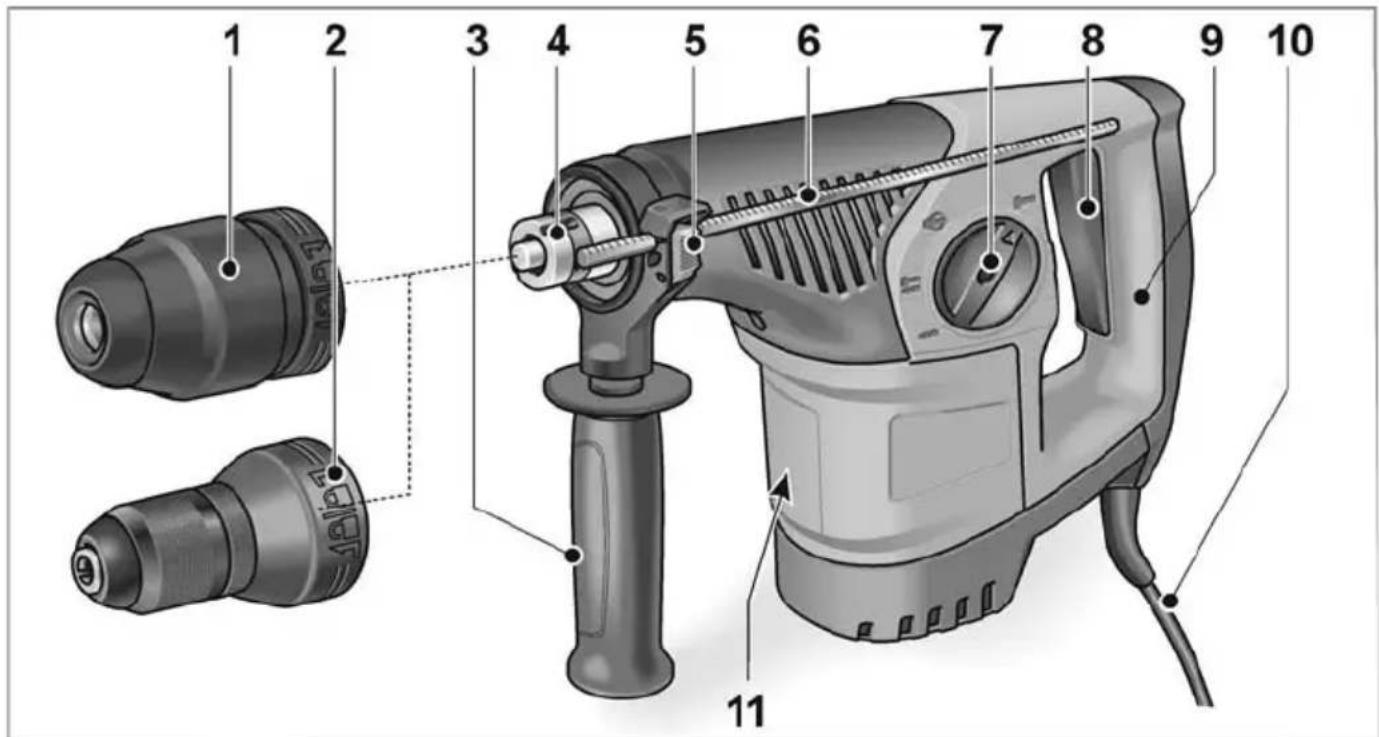

Kuva koneesta
1 SDS Poraistukka
2 Poraistukka
3 Lisäkahva
4 K a r a
5 Syvyysrajoittimen lukitsin
6 Syvyysrajoitin
7 Käyttötapavalitsin
8 Käyttökytkin
Käynnistys ja pysäytys sekä kierrosluvun/iskuluvun nosto enintään maksimikierroslukuun/-iskulukuun saakka.
9 Käsikahva
10 Verkkojohto
11 Tyyppikilpi *
* ei kuvassa
Turvallisuusasiaa
VAROITUS!
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.
Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:
- koneen käyttöohje,
- sähkötyökalujen käyttöä koskevat "Yleiset turvallisuusohjeet" mukana toimitetussa vihkosessa (dokumenttinumero: 315.915),
- käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.
Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain
- määräystenmukaiseen käyttötarkoitukseen,
- sen ollessa teknisesti moitteettomassa kunnossa.
Turvallisuuteen vaikuttavat puutteet ja viat on korjattava välittömästi.
Määräystenmukainen käyttö
Pora- ja piikkausvasara CHE 4-32 R SDS-plus on tarkoitettu
- ammattikäyttöön teollisuudessa ja verstailla,
– iskuporaukseen muuratuissa rakenteissa ja betonissa ankkurointeihin ja läpivientiporauksiin, - kevyisiin piikkaustöihin poistettaessa laastia ja laattoja,
– käytettäväksi tarkoitukseen sopivalla ja valmistajan tälle koneelle suosittelemalla työkalulla.
Poravasaroita koskevat turvallisuusohjeet
Käytä kuulosuojaimia. Melu saattaa aiheuttaa kuulovammoja.
Käytä koneen mukana toimitettuja lisäkahvoja. Koneen hallinnan menettäminen voi aiheuttaa loukkaantumisia.
Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.
Muita turvallisuusohjeita
Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta piilossa olevien johtojen ja putkien paikantamiseen, tai käänny paikallisen energiayhtiön ja vesilaitoksen puoleen. Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun. Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen. Osuminen vesijohtoon aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.
Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun ohjaaminen on turvallista vain molemmin käsin.
Kiinnitä työkappale kunnolla. Kiinnityslaitteella työkappale pysyy varmemmin paikallaan kuin käsin kiinni pitämällä.
- Älä käytä sähkötyökalua, jos sen johto on vaurioitunut. Älä koske vaurioituneeseen johtoon, vaan irrota verkkopistoke pistorasiasta, jos johto vaurioituu käytön aikana. Vaurioituneet johdot lisäävät sähköiskun riskiä.
Käytä vain työkaluja, joissa on SDS-plus työkaluistukkapää. Tarkasta kunnollinen lukittuminen vetämällä työkalusta.
Vaihda vaurioitunut pölysuojus heti. Pölysuojus estää pölyn pääsemisen työkaluistukkaan.
■ Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille. Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.
– Varmista työpisteen hyvä ilmanvaihto!
– Jos mahdollista, käytä erillistä pölynpoistojärjestelmää.
– P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.
- Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).
Käytä sähkötyökalun merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon.
■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.
Melu ja tärinä
Melu- ja tärinäarvot on mitattu standardin EN 60745 mukaan.
Koneen A-painotettu melutaso on tyypillisesti:
– Äänenpainetaso: 92 dB(A);
- Äänitehotaso: 103 dB(A);
– Epävarmuus K: 3 dB.
Tärinän kokonaisarvo:
- iskuporattaessa:
– Päästöarvo a_h : 13,34 m/s 2
– Epävarmuus K: 1,5 m/s ^2
- piikattaessa:
– Päästöarvo a_h : 10,60 m/s 2
– Epävarmuus K: 1,5 m/s ^2
HUOM.!
Ilmoitetut mittausarvot koskevat uusia koneita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.
i OHJE!
Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan, ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin.
Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla työkaluterillä tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.
Tärinäaltistuksen tarkassa arvioinnissa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.
Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja työkaluterien huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.
VARO!
Jos melutaso ylittää 85 dB(A), käytä kuulosuojia.
Käyttöohjeet
Ennen käyttöönottoa
Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkasta, ettei toimituksesta puutu mitään ja ettei kuljetusvaurioita ole syntynyt.
Lisäkahvan säätö
VAROITUS!
Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
VARO!
Käytä sähkötyökalua vain lisäkahvan ollessa paikoillaan.
Lisäkahvan voi kääntää mihin asentoon tahansa. Tämä mahdollistaa turvallisen työskentelyn ja vähentää rasitusta.

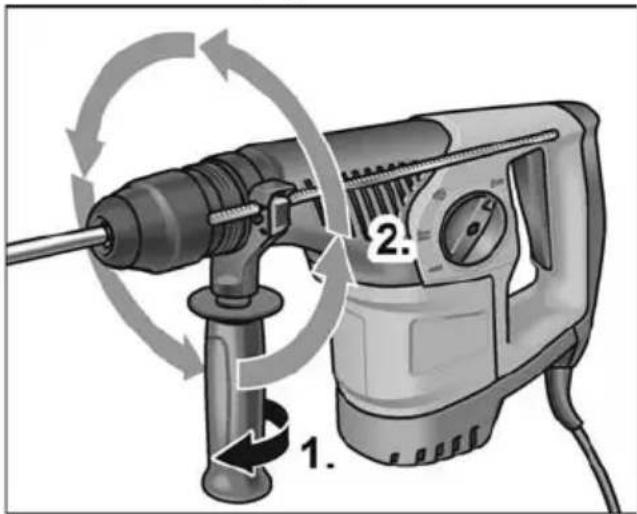

Avaa lukitus kiertämällä lisäkahvaa vastapäivään (1.).
Käännä lisäkahva sopivaan asentoon (2.).
■ Lukitse säätö kiertämällä lisäkahvaa myötäpäivään.
Syvyysrajoittimen kiinnitys
VAROITUS!
Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

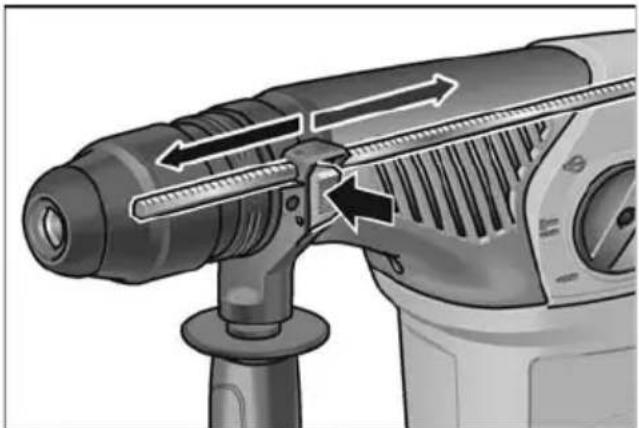

■ Paina lisäkahvassa olevaa lukitsinta yläosasta ja pidä painettuna.
■ Työnnä syvyysrajoitin paikalleen.
■ Säädä syvyysrajoitin tarvittavaan poraussyvyyteen.
■ Vapauta lukitsin.
SDS-vartisten työkalujen kiinnitys
VAROITUS!
Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
VARO!
Työkaluterät voivat kuumentua käytössä. Käytä suojakäsineitä!
OHJE!
Käytettävissä työkaluissa tulee olla SDS- varsi. Työkaluille, joissa ei ole SDS-vartta (esimerkiksi puuporanterät), on käytettävä kolmileukaista istukkaa (ks. "Käyttötavan valinta").
■ Tarkasta pölysuojus.
– Puhdista likainen suojus.
– Vaihda viallinen pölysuojus.

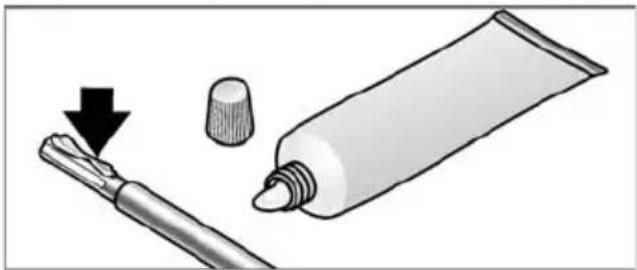

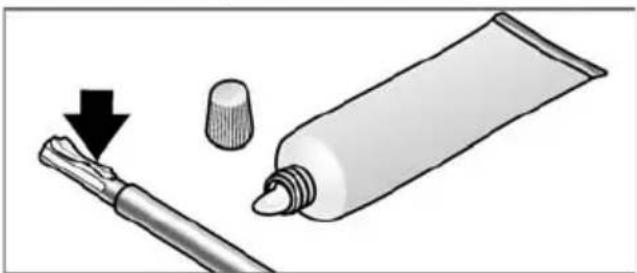

■ Puhdista työkalu ja rasvaa varsi kevyesti.

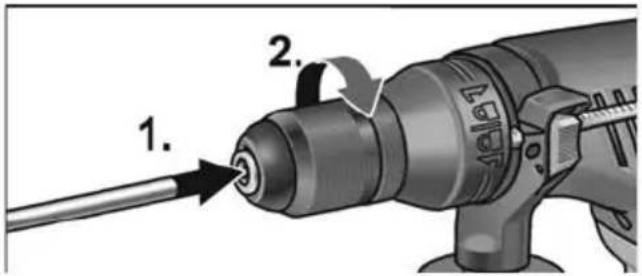

■ Laita työkalu paikalleen (1.) ja kierrä sitä (2.), kunnes se lukittuu.
Työkalujen irrotus
VAROITUS!
Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
VARO!
Työkaluterät voivat kuumentua käytössä. Käytä suojakäsineitä!


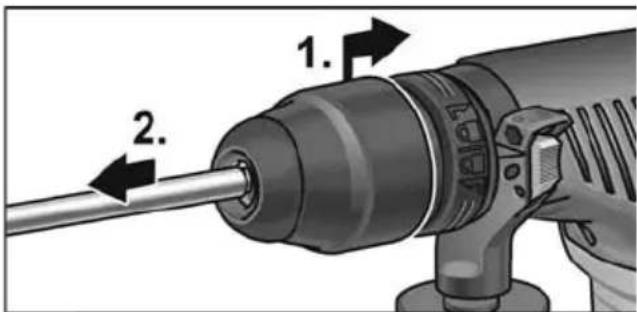

1. 2.■ Vedä lukitushylsyä taaksepäin (1.).
■ Irrota työkalu (2.).
Käyttötavan valinta
VARO!
Vaihda käyttötapaa vain sähkötyökalun ollessa pysäytettynä.


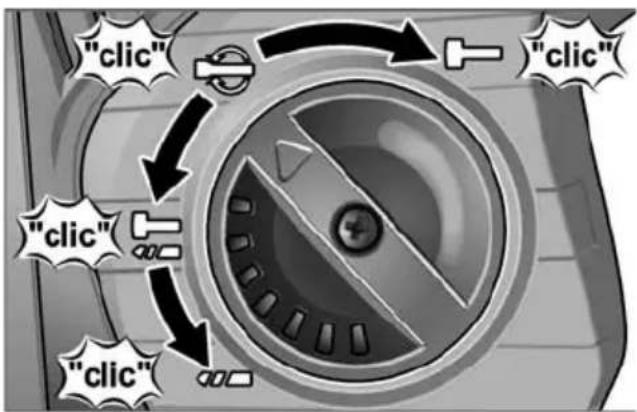

■ Aseta valitsin haluamasi käyttötavan kohdalle:
Poraus
Iskuporaus
Piikkaustaltan asennon säätö (ks. kyseinen kohta)
Piikkaus
OHJE!
– Kaikissa asennoissa valitsimen pitää kuultavasti lukittua.
– Älä käynnistä sähkötyökalua asennossa
(π) (piikkaustaltan asennon säätö).
Piikkaustaltan asennon säätö
Piikkaustaltan voi kääntää optimaaliseen asentoon riippuen työtehtävästä.

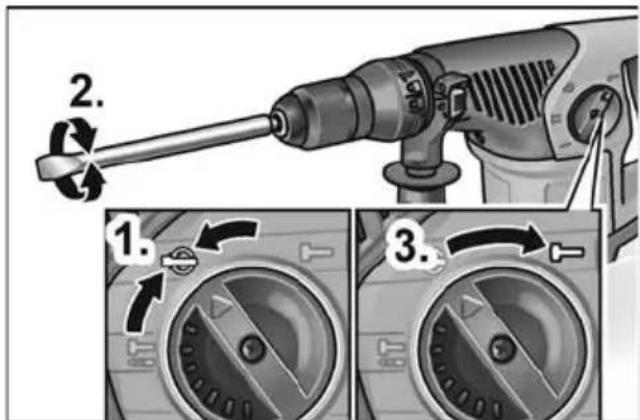

■ Aseta käyttötapavalitsin symbolin kohdalle (1.).
■ Kierrä piikkaustalttaa, kunnes se on sopivassa kulmassa (2.).
Sähkötyökalun käynnistys

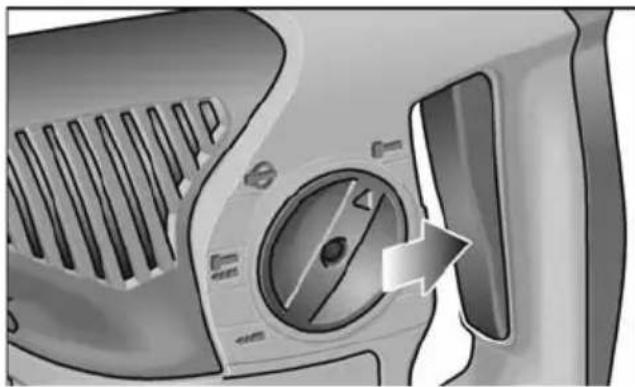

■ Paina kytkintä ja pidä sitä haluamassasi asennossa.
Sähkötyökalun käyttökytkimellä on mahdollista lisätä vähitellen kierros- tai iskulukua maksimiarvoon saakka.
Koneen pysäytys:
■ Päästä käyttökytkin vapaaksi.
Työohjeita
Poraus/iskuporaus
- Aseta käyttötapavalitsin symbolin (poraaminen) tai (iskuporaaminen) kohdalle. Varmista, että se lukittuu kuultavasti!
- Kiinnitä poranterä.
- Aseta lisäkahva sopivaan asentoon.
- Liitä verkkopistoke pistorasiaan.
- Pidä sähkötyökalusta kiinni molemmin käsin ja asetu työasentoon.
- Aseta poranterä työstökohdetta vasten ja käynnistä sähkötyökalu.
- Paina sähkötyökalua vain kevyesti.
- Pysäytä kone, kun poraus on valmis.
- Irrota pistoke pistorasiasta.
Piikkaus
- Kiinnitä piikkaustaltta.
- Aseta käyttötapavalitsin symbolin kohdalle.
- Käännä taltta sopivaan asentoon.
- Aseta käyttötapavalitsin symbolin kohdalle. Varmista, että se lukittuu kuultavasti!
- Aseta lisäkahva sopivaan asentoon.
- Liitä verkkopistoke pistorasiaan.
- Pidä sähkötyökalusta kiinni molemmin käsin ja asetu työasentoon.
- Käynnistä sähkötyökalu.
- Paina sähkötyökalua piikattaessa kevyesti, jotta taltta ei ponnahda takaisin.
- Pysäytä kone, kun työ on valmis.
- Irrota pistoke pistorasiasta.
Lisäohjeita
– Terävien työkalujen käyttö lisää työtehoa ja pidentää sähkötyökalun käyttöikää.
– Puhdista sähkötyökalu töiden jälkeen ja säilytä sitä kuljetuslaukussa kuivassa paikassa.
Huolto ja hoito
VAROITUS!
Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Puhdistus
Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta. Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.
Hiiliharjat
Sähkötyökalu on varustettu automaattisesti irtikytkeytyvillä hiilillä.
Kun hiilet ovat kuluneet kulumisrajamittaan, sähkötyökalu kytkeytyy automaattisesti pois päältä.
i OHJE!
Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat. Jos käytetään muiden valmistajien hiiliä, koneen valmistajan myöntämä takuu raukeaa.
Takimmaisista ilman sisääntuloaukoista voi tarkkailla hilten kipinöintiä käytön aikana.
Jos hiilten kipinöinti on voimakasta, pysäytä sähkötyökalu heti. Toimita sähkötyökalu valmistajan valtuuttamaan huoltoliikkeeseen.
Vaihteisto
i OHJE!
Älä avaa vaihteistopään ruuveja koneen takuuaikana. Jos ohjetta noudateta, valmistajan myöntämä takuu raukeaa.
Korjaukset
Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.
Jos sähkötyökalun verkkojohto vioittuu, sen tilalle on vaihdettava erityisesti tähän tarkoitukseen valmistettu verkkojohto (kiinnitystapa X). Sen voi tilata FLEX-huoltopalvelusta.
Varaosat ja tarvikkeet
Katso muut lisätarvikkeet, erityisesti työkaluterät, valmistajan tuote-esitteistä.
Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:
www.flex-tools.com
Kierrätysohjeita
VAROITUS!
Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.
Vain EU-maat.
Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!
Käytöstä poistettavia sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.
i OHJE!
Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!
CE-vaatimustenmukaisuus
Vakuutamme yksinomaisella vastuullamme, että kohdassa "Tekniset tiedot" kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:
EN 60745 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti.
Vastuun poissulkeminen
Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai menetyksistä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.
Περιεχόμενα
■ Puhastage tarvik ja määrige selle kinnitus kergelt sisse.
■ Lükake tarvik sisse (1.) ja keerake (2.), kuni see lukustub.
