BRUKSANVISNING CHE 4-32 R Flex
For din egen sikkerheds skyld
ADVARSEL!
Reservedele og tilbehør
Gør udtjente apparater ubrugelige ved at fjerne netkablet.
Kun for EU-lande.
Vi erklærer under eneansvar, at produktet, der er beskrevet under "Tekniske data", er i overensstemmelse med følgende standarder eller normative dokumenter:
EN 60745 i henhold til bestemmelserne i direktiverne 2014/30/EU, 2006/42/EF, 2011/65/EU.
Ansvarlig for det tekniske dossier:
For din egen sikkerhet 69
Støy og vibrasjon 70
Bruksanvisning 71
Vedlikehold og pleie 73
Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.
FORSIKTIG!
Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.
HENVISNING!
Betegner tips om bruken og viktige informasjoner.
Symbolene på apparatet
For inn- og utkopling samt oppkjøring til maksimalt tur-/slagtall.
9 Håndtak
10 Strømkabel
11 Typeskilt *
* ikke synlig
For din egen sikkerhet
ADVARSEL!
Les gjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.
Må leses igjennom og tas hensyn til før bruk av elektroverktøyet:
– den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (nr.: 315.915),
- de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.
Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen. Elektroverktøyet må kun brukes
– til de arbeider den er beregnet for,
- i sikkerhetsteknisk lytefri tilstand.
Feil som har innflytelse på sikkerheten må straks utbedres.
Forskriftsmessig bruk
– for kommersiell bruk innenfor industri og håndverk,
– hammerboring i murverk og betong for ekspansjonshylse- og ankerfeste og for gjennomgangsboring,
– for lette stemmarbeider for fjerning av puss og fliser,
– for bruk med egnet verktøy som er anbefalt av produsenten av dette apparatet.
Sikkerhetsveiledninger for hammer
■ Bruk hørselsvern. Påvirkning av støy kan føre til skade på hørselen.
■ Bruk det ekstra håndtaket som blir levert med apparatet. Tap av kontrollen kan føre til skader.
- Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.
■ Bruk et egnet søkeapparat for å lete etter skjulte forsyningsledninger eller spør hos offentlige myndigheter hvor slike ledninger finnes. Kontakt med elektroledninger kan føre til brann og elektrisk støt. Skade på gassledningen kan føre til eksplosjon. Dersom det bores inn i en vannledning, kan dette forårsake skader på ting og kan føre til elektrisk støt.
- Hold elektroverktøyet fast med begge hendene under arbeidet og sørg for at du står sikkert. Elektroverktøyet bør føres sikkert med to hender.
■ Fest fast arbeidsstykket. Et arbeidsstykke som er festet med en spenninnretning, er sikrere enn om du holder i det med hånden.
Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. Skadete kabler forhøyer risikoen for elektrisk støt.
■ Bruk kun verktøy med SDS-plus verktøyopptak. Kontroller av det er korrekt lukket ved å trekke i verktøyet.
En støvbeskyttelseshette som er skadet, må straks skiftes ut.
Støvbeskyttelseshetten forhindrer at det kommer støv inn i verktøyopptaket.
- Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for betjeningspersonen eller for personer som oppholder seg i nærheten. Innånding eller berøring av slikt støv kan føre til sykdommer i luftveiene og/eller allergiske reaksjoner.
- Det må sørges for god ventilasjon på arbeidsplassen!
- Om mulig må det brukes ekstern støvoppsuging.
- Det anbefales bruk av en pustevernmaske med filterklasse P2.
Det må ikke bearbeides materialer hvor helsefarlige stoffer frigjøres (f.eks. asbest).
For kjennetegning av elektroverktøy må det kun brukes merker/skilt som limes på. Det må ikke bores hull i kassen.
■ Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet.
Støy og vibrasjon
Støy- og svingningsverdiene er målt i henhold til EN 60745.
Det A-vurderte støynivået på apparatet utgjør typisk:
– Lydtrykknivå: 92 dB(A);
– Lydeffektnivå: 103 dB(A);
- Usikkerhet K: 3 dB.
Samlet svingningsverdi:
De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.
i HENVISNING!
Det svingningsnivået som er angitt i disse anvisningene, er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Det egner seg også for en foreløpig vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.
For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men faktisk ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.
Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.
FORSIKTIG!
Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.
Bruksanvisning
Før igangsetting
Elektroverktøyet og tilbehøret pakkes ut, og det må kontrolleres at leveringen er fullstendig og at det ikke er oppstått transportskader.
Innstilling av ekstra håndtak
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
FORSIKTIG!
Elektroverktøy må kun brukes med montert ekstra håndtak.

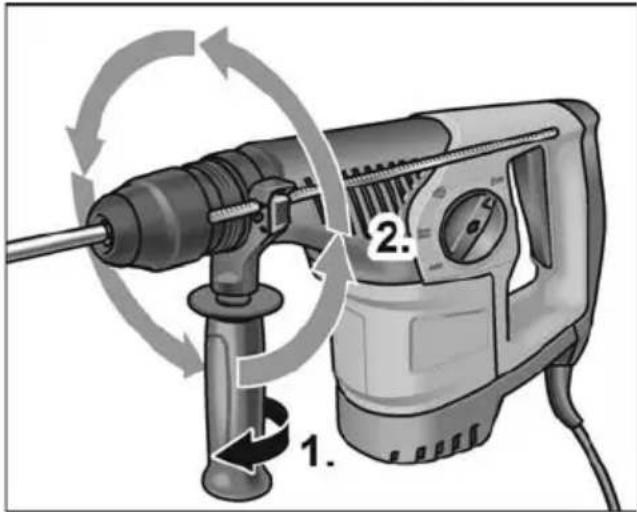

Det ekstra håndtaket kan svinges i hvilken som helst posisjon for å garantere et sikkert og lite anstrengende arbeid.
■ Løsne klemmen ved å vri det ekstra håndtaket mot urviseren (1.).
■ Sving det ekstra håndtaket til ønsket posisjon (2.).
■ Fest innstillingen ved å dreie det ekstra håndtaket med urviseren.

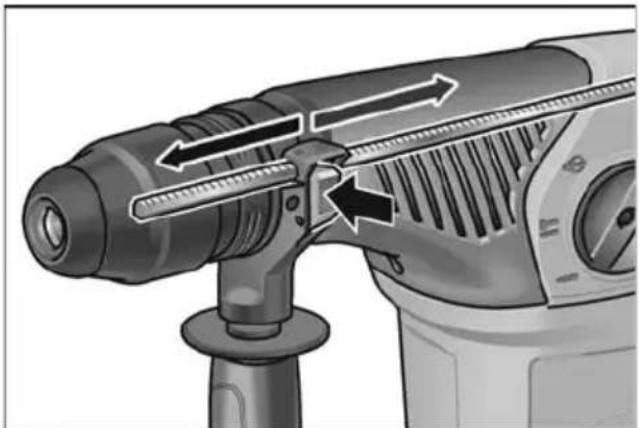

Montering av dybdeanslag
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
Sette inn verktøy med SDS-skaft
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
FORSIKTIG!
Verktøy som blir brukt kan bli oppvarmet. Bruk vernehansker!
HENVISNING!
Verktøyet som brukes, må ha et SDS-skaft. For verktøy uten SDS-skaft (f.eks. trebor) må det brukes en borepatron med tre kjever (se "Still inn arbeidsmodus").
■ Støvdekslet må kontrolleres.
– Dekselet må rengjøres for smuss.
- Defekt støvbeskyttelseskappe må skiftes ut.

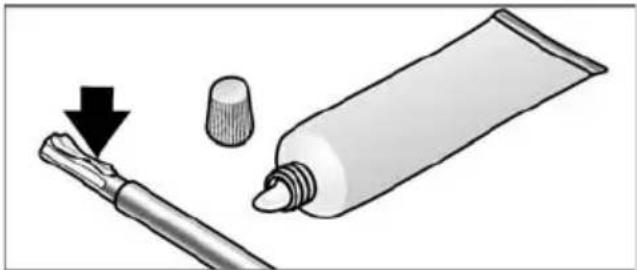

■ Rengjør verktøyene og smør skaftet litt.

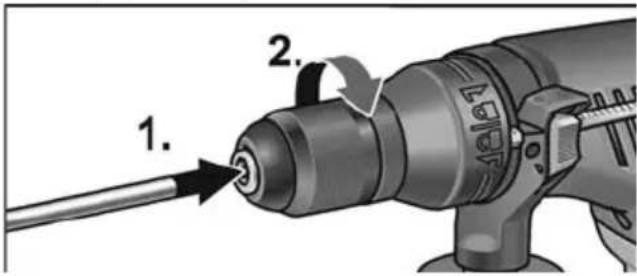

■ Sett inn verktøyet som skal brukes (1.) og vri (2.) til det går i lås.
Uttak av verktøyet
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
FORSIKTIG!
Verktøy som blir brukt kan bli oppvarmet. Bruk vernehansker!


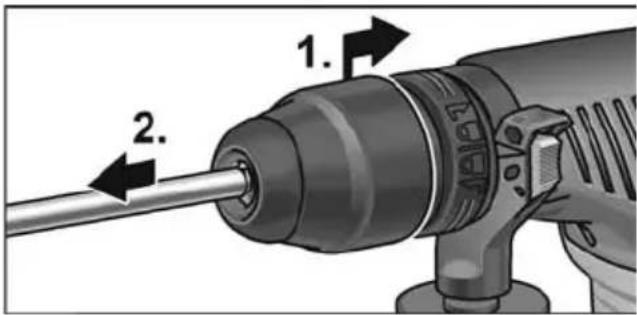

1. 2.■ Trekk läsehylsen bakover (1.).
■ Ta ut verktøyet (2.).

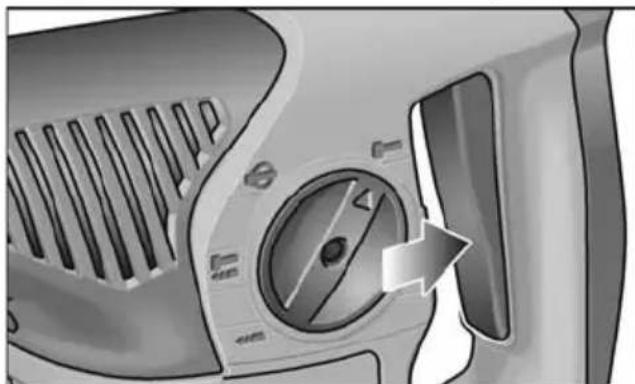

Still inn arbeidsmodus
FORSIKTIG!
Innstilling av meiselposisjonen (se der)
Meisling
HENVISNING!
– I alle posisjoner skal du høre at dreieknappen går i lås.
– I posisjonen (innstilling av meiselposisjonen) må ikke elektroverktøyet slås på.
Innstilling av meiselposisjonen
Meiselen kan dreies slik at den står i en optimal posisjon for det arbeidet som skal utføres.
Innkopling av elektroverktøy
■ Bryteren trykkes og holdes fast. Bryteren på elektroverktøyet gjør det mulig å la tur- hhv. slagtallet stige langsomt inntil den maksimale verdien.
Utkobling av apparatet:
■ Slipp bryteren.
Arbeidshenvisninger
Boring/hammerboring
- Dreieknappen for arbeidsmodus settes på symbolet (boring) hhv. (hammerboring). Hør at den går i lås!
- Innsetting av bor.
- Still inn det ekstra håndtaket i ønsket posisjon.
- Støpselet stikkes inn.
- Grip elektroverktøyet med begge hendene og still deg opp i arbeidsposisjon.
- Sett boret på og slå på elektroverktøyet.
- Elektroverktøyet trykkes forsiktig framover.
- Etter avsluttet boring må apparatet slås av.
- Støpselet trekkes ut.
Meisling
- Sett inn meisel.
- Dreieknappen for arbeidsmodus settes på symbolet
- Drei meiselen i ønsket posisjon.
- Dreieknappen for arbeidsmodus settes på symbolet . Hør at den går i lås!
- Still inn det ekstra håndtaket i ønsket posisjon.
- Støpselet stikkes inn.
- Grip elektroverktøyet med begge hendene og still deg opp i arbeidsposisjon.
- Slå på elektroverktøyet.
- Elektroverktøyet må under meislingen trykkes forsiktig framover slik at det ikke hopper.
- Etter avsluttet arbeid må apparatet slås av.
- Støpselet trekkes ut.
Andre henvisninger
- Bruk av "skarpe" verktøy øker arbeidsytelsen og også levetiden til elektroverktøyet.
– Elektroverktøy må rengjøres etter arbeidet og må oppbevares i transportkofferten på et tørt sted.
Vedlikehold og pleie
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
Rengjøring
Apparatet og ventilasjonsåpningene må rengjøres regelmessig. Hvor ofte dette må skje er avhengig av materialet som bearbeides og av hvor lenge apparatet er i bruk. Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.
Kullbørster
Elektroverktøyet er utstyrt med utkoplingskull. Når disse utkoplingskullene har nädd sin grense for slitasje, blir elektroverktøyet automatisk slått av.
HENVISNING!
For utskifting må det kun brukes originaldeler fra produsenten. Ved bruk av andre fabrikater slettes produsentens garantiforpliktelser.
Igjennom luftinntaksåpningene bak kan kullfyret kontrolleres under bruken.
Ved sterke kullgnister må elektroverktøyet straks slås av. Elektroverktøyet må leveres inn på et kundeservice verksted som er autorisert av produsenten.
Drevet
HENVISNING!
Skruene på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.
Reparasjoner
Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.
Dersom strømledningen på elektroverktøy er skadet, må den skiftes ut med en spesiell kabel (type X). Dette fåes hos FLEX kundeservice.
Reservedeler og tilbehør
Ytterligere tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten.
Sammenstillingstegninger og lister for reservedeler finnes på vår hjemmeside:
www.flex-tools.com
Utrangerte apparater må gjøres ubrukelige ved å fjerne nettkabelen.
Kun for EU-land.
Ikke kast elektroverktøy i husholdningsavfallet! I henhold til det
europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles inn separat og tilføres en miljøvennlig gjenvinning.
HENVISNING!
Faghandelen vil gi deg informasjon om avhendingsmuligheter!
CE-samsvar
Vi erklærer hermed at vi alene er ansvarlig for at produktet som er beskrevet under
"Tekniske data" stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelsene i direktivene 2014/30/EU, 2006/42/EF, 2011/65/EU.
Ansvarlig for tekniske dokumenter:
Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelse i driften som er forårsaket av produktet eller ikke mulig bruk av produktet. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
