MANUAL DE UTILIZADOR WX845.9 WORX

PRIMA DEL FUNZIONAMENTO

1 MANGO DE FUNCIONAMIENTO

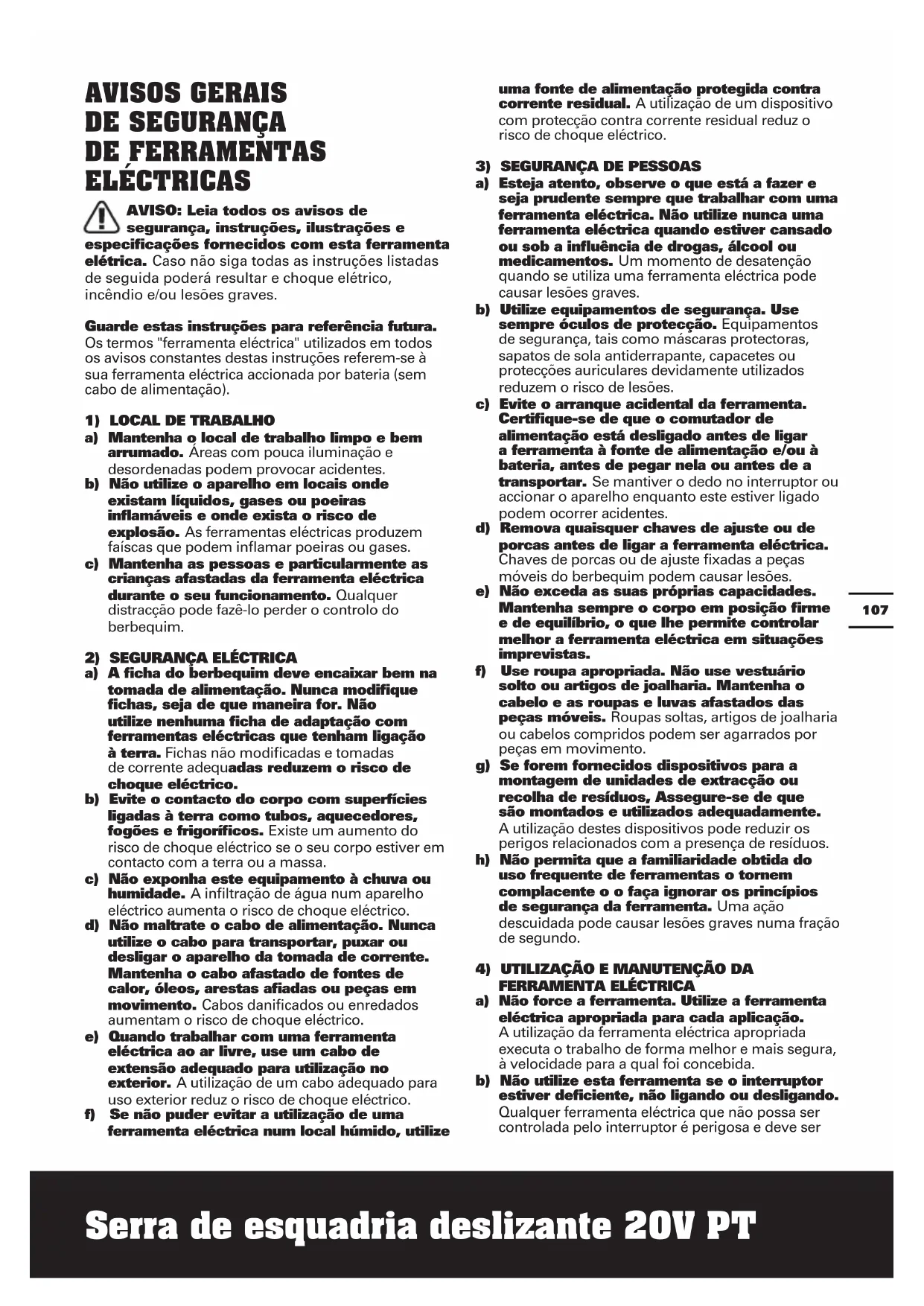

DE FERRAMENTAS ELÉCTRICAS AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. Caso não siga todas as instruções listadas de seguida poderá resultar e choque elétrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Os termos "ferramenta eléctrica" utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1) LOCAL DE TRABALHO

a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes. b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases. c) Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

2) SEGURANÇA ELÉCTRICA

a) A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico. b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa. c) Não exponha este equipamento à chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico. d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredados aumentam o risco de choque eléctrico. e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico. f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves. b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões. c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes. d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões. e) Não exceda as suas próprias capacidades. Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas. f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo e as roupas e luvas afastados das peças móveis. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento. g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos. h) Não permita que a familiaridade obtida do uso frequente de ferramentas o tornem complacente o o faça ignorar os princípios de segurança da ferramenta. Uma ação descuidada pode causar lesões graves numa fração de segundo.

4) UTILIZAÇÃO E MANUTENÇÃO DA

FERRAMENTA ELÉCTRICA

a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida. b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser108 Serra de esquadria deslizante 20V PT reparada. c) Desligue a ficha da tomada elétrica e/ou remova o conjunto de pilhas, caso seja possível removê-lo, da ferramenta elétrica antes de realizar quaisquer ajustes, substituir acessórios ou armazenar ferramentas elétricas. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta. d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Realize a manutenção de ferramentas elétricas e acessórios. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deficiente de ferramentas eléctricas. f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo. h) Mantenha as pegas e as superfícies de aderência secas, limpas e sem óleo e massa lubrificante. As pegas e superfícies de aderência escorregadias não permitem o manuseamento e controlo seguros da ferramenta em situações inesperadas.

5) USO E TRATAMENTO DE APARELHOS COM

ACUMULADOR a) Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores. b) Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. c) Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. d) Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele. e) Não utilize um conjunto de baterias ou ferramenta que esteja danificado ou tenha sido modificado. As baterias danificadas ou modificadas podem exibir um comportamento imprevisto, resultando em incêndio, explosão ou risco de lesão. f) Não exponha um conjunto de baterias ou ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou temperatura superior a 130 ºC pode causar explosão. g) Siga todas as instruções de carregamento e não carregue o conjunto das baterias ou ferramenta fora do intervalo de temperatura especificado nas instruções. O carregamento indevido ou a temperatura fora do intervalo especificado pode danificar a bateria e aumentar o risco de incêndio.

6) ASSISTÊNCIA TÉCNICA

a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta. b) Nunca faça a manutenção de conjuntos de baterias danificados. A manutenção de conjuntos de baterias só deve ser efetuado pelo fabricante ou prestadores de serviço autorizados.

DE MITRA a) As serras de mitra destinam-se a cortar madeira ou produtos semelhantes à madeira, não podem ser usadas com discos de corte abrasivos para cortar materiais ferrosos, como barras, varas, pernos, etc. A poeira abrasiva faz com que partes móveis, como a proteção inferior atolem. Faíscas do corte abrasivo queimam a proteção inferior, a pastilha de corte e outras peças plásticas. b) Use braçadeiras para apoiar a peça de trabalho sempre que possível. Se estiver apoiando a peça de trabalho manualmente, mantenha-a sua mão sempre a pelo menos 100 mm de cada lado da lâmina de serra. Não use esta serra para cortar peças muito pequenas para serem presas ou seguras com segurança. Se sua mão estiver muito perto da lâmina de serra, há um risco maior de ferimentos por contato com a lâmina. c) A peça de trabalho deve estar estacionária e presa ou mantida contra a cerca e a mesa. Não alimente a peça de trabalho na lâmina nem corte a “mão livre” de forma alguma. Peças de trabalho desenfreadas ou em movimento podem ser lançadas em alta velocidade, causando ferimentos. d) Empurre a serra pela peça de trabalho. Não109 Serra de esquadria deslizante 20V PT puxe a serra pela peça de trabalho. Para fazer um corte, levante a cabeça da serra e puxe-a sobre a peça de trabalho sem cortar, arranque o motor, pressione a cabeça da serra para baixo e empurre a serra pela peça de trabalho. O corte no curso de tração provavelmente fará com que a lâmina da serra suba na parte superior da peça de trabalho e atire violentamente o conjunto da lâmina em direção ao operador. e) Nunca cruze a mão sobre a linha de corte pretendida na frente ou atrás da lâmina de serra. Apoiando a peça de trabalho com as mãos cruzadas, isto é, segurando a peça de trabalho à direita da lâmina de serra com a mão esquerda ou vice-versa é muito perigoso. f) Não chegue atrás da cerca com as duas mãos a menos de 100 mm de ambos os lados da lâmina de serra, para remover restos de madeira ou por qualquer outro motivo enquanto a lâmina estiver girando. A proximidade da lâmina da serra giratória à sua mão pode não ser óbvia e você pode ser gravemente ferido. g) Inspecione sua peça de trabalho antes de cortar. Se a peça de trabalho estiver curvada ou deformada, prenda-a com a face inclinada externa em direção à cerca. Sempre verifique se não há espaço entre a peça, a cerca e a mesa ao longo da linha do corte. As peças dobradas ou deformadas podem torcer ou deslocar e podem causar vinculação na lâmina da serra giratória durante o corte. Não deve haver pregos ou objetos estranhos na peça de trabalho. h) Não use a serra até que a mesa esteja livre de todas as ferramentas, restos de madeira, etc., exceto a peça de trabalho. Pequenos detritos ou pedaços de madeira soltos ou outros objetos que entram em contato com a lâmina rotativa podem ser lançados com alta velocidade.

i) Corte apenas uma peça de cada vez. As

várias peças de trabalho empilhadas não podem ser adequadamente presas ou apoiadas e podem prender na lâmina ou deslocar durante o corte. j) Certifique-se de que a serra de mitra esteja montada ou colocada em uma superfície nivelada e firme antes de usar. Uma superfície plana e firme reduz o risco de a serra de mitra ficar instável. k) Planeje seu trabalho. Sempre que você alterar a configuração do ângulo de chanfro ou mitra, verifique se a cerca ajustável está ajustada corretamente para suportar a peça de trabalho e não interfere na lâmina ou no sistema de proteção. Sem ligar a ferramenta e sem nenhuma peça de trabalho sobre a mesa, mova a lâmina da serra através de um corte simulado completo para garantir que não haja interferência ou perigo de cortar a cerca. l) Forneça suporte adequado, como extensões de mesa, cavalos de serra, etc. para uma peça de trabalho que seja mais larga ou mais longa que o tampo da mesa. As peças mais longas ou mais largas que a mesa de serra de mitra podem tombar se não forem apoiadas com segurança. Se a peça cortada ou a peça de trabalho cair, ela pode levantar a proteção inferior ou ser lançada pela lâmina giratória. m) Não use outra pessoa como substituta de uma extensão de tabela ou como suporte adicional. O suporte instável da peça de trabalho pode fazer com que a lâmina se prenda ou se desloque durante a operação de corte, puxando você e o ajudante para dentro da lâmina giratória. n) A peça cortada não deve ser presa ou pressionada por qualquer meio contra a lâmina da serra giratória. Se confinado, ou seja, usando batentes de comprimento, a peça de corte pode ser presa contra a lâmina e jogada violentamente. o) Sempre use um grampo ou acessório projetado para suportar adequadamente material redondo, como hastes ou tubos. As hastes tendem a rolar enquanto são cortadas, fazendo com que a lâmina "morda" e puxe o trabalho com a mão para dentro da lâmina. p) Deixe a lâmina atingir a velocidade máxima antes de entrar em contato com a peça. Isso reduzirá o risco de a peça ser lançada. q) Se a peça de trabalho ou a lâmina ficar atolada, desligue a serra de mitra. Aguarde até que todas as partes móveis parem e desconecte o plugue da fonte de energia e / ou remova a bateria. Depois, trabalhe para liberar o material atolado. O corte contínuo com uma peça de trabalho atolado pode causar perda de controle ou danos à serra de mitra. r) Depois de terminar o corte, solte o interruptor, mantenha a cabeça da serra abaixada e aguarde a lâmina parar antes de remover a peça de corte. Chegar com a mão perto da lâmina costeira é perigoso. s) Segure firmemente a alça ao fazer um corte incompleto ou ao soltar a chave antes que a cabeça da serra esteja completamente na posição abaixada. A ação de frenagem da serra pode fazer com que a cabeça da serra seja puxada repentinamente para baixo, causando risco de ferimentos. t) Use apenas lâminas de serra recomendadas pelo fabricante, em conformidade com a EN 847-1, se forem destinadas a madeira e materiais análogos.

AVISO: Leia todos os avisos e instruções de segurança. A não observância destas instruções pode causar lesões graves. Preserve todos avisos e instruções para referência futura. Este tipo de laser normalmente não apresenta riscos ópticos, embora colocar o raio na direcção dos olhos pode causar cegueira. Não olhe directamente para o raio laser. Pode haver risco caso se olhe deliberadamente na direcção do raio, então favor observar todas as regras de110 Serra de esquadria deslizante 20V PT segurança que se seguem:

1. O laser deve ser usado e mantido de acordo com

as instruções do fabricante.

2. Nunca direccione o raio para nenhuma pessoa ou

objecto que não seja a peça a ser trabalhada.

3. O raio laser não deve ser direccionado

deliberadamente para ninguém, e deve se evitar que seja direccionado para o olho de uma pessoa por mais de 0,25 segundos.

4. Certifique-se sempre de que o raio esteja

direccionado para uma peça maciça sem superfícies reflectoras, como madeira ou superfícies cobertas. Placas de aço brilhantes ou afins não são adequadas para as operações com laser, pois a superfície reflectora por reflectir o raio de volta para o usuário.

5. Não troque o aparelho laser por outro. Consertos

devem ser realizados pelo fabricante ou algum agente autorizado.

6. CUIDADO: O uso dos controlos ou ajustes

diferentes do que está descrito aqui pode resultar em exposição arriscada à radiação.

O dispositivo a laser instalado nesta ferramenta é da classe 2 com uma radiação máxima de 1mW e 650nm de comprimento de onda. RADIAÇÃO DO LASER CLASSE 2, NÃO OLHAR

FIXAMENTE PARA O RAIO

a) Não desmonte, abra ou corte as células da bateria. b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto- circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio. c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa. d) Não exponha a bateria ao choque eléctrico. e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico. f) Procure imediatamente aconselhamento médico se ingerir uma célula ou bateria. g) Mantenha a bateria limpa e seca. h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.

i) A bateria necessita de ser carregada antes

de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correcto. j) Não mantenha a bateria a carregar quando não for utilizada. k) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo. l) A bateria regista o seu melhor desempenho quando é utilizada a uma temperatura ambiente normal (20ºC ± 5ºC). m) Ao eliminar as baterias, mantenha as baterias com diferentes sistemas electroquímicos separadas umas das outras. n) Recarregue apenas com o carregador especificado pela WORX. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento. Um carregador adequado para um determinado tipo de bateria pode provocar risco de incêndio quando é utilizado com outra bateria. o) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento. p) Mantenha a bateria fora do alcance das crianças. q) Preserve as informações originais do produto para futura referência. r) Retire a bateria do equipamento quando não estiver em utilização. s) Elimine-a de forma adequada. t) Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num dispositivo. u) Não remova a bateria da respetiva embalagem original até ser necessário para utilização.

v) Observe as marcas de sinal positivo (+) e

sinal negativo (–) na bateria e assegure a utilização correta. SÍMBOLOS Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Aviso Usar protecção para os ouvidos111 Serra de esquadria deslizante 20V PT Usar protecção ocular Usar máscara contra o pó

NÃO OLHE DIRECTAMENTE PARA O

Certifique-se de que a bateria foi removida antes de substituir os acessórios Usar luvas de proteção Não queimar As baterias poderão entrar no ciclo hídrico caso sejam descartadas indevidamente, o que pode repre- sentar perigo para o ecossistema. Não elimine as baterias usadas como resíduos municipais não separados Madeira Incorrect Correto Bloquear Desbloquear Lâmina TCT Li-I on Bateria de iões de lítio Este produto foi marcado com um símbolo relacionado com a “recolha separada” de todos os conjuntos de baterias e o conjunto de bateria. Será reciclada ou desmantelada para reduzir o impacto no meio ambiente. Os conjuntos de baterias podem ser perigosos para o meio ambiente e para a saúde humana, uma vez que contêm substâncias perigosas. Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

27 BOTÃO DE LIBERAÇÃO DA BATERIA* 28 LASER

• Nem todos os acessórios ilustrados ou descritos estão incluídos no modelo fornecido.

Tipo WX845 WX845.9(845- designação de máquinas, representativa da serra de mitra a bateria) WX845 WX845.9 Tensão nominal 20 V Max** Sem velocidade de carga 3200/min Tamanho da lâmina 216mm Capacidade de corte Mitra 0 °/Chanfro 0 ° 220 x 70 mm Mitra 0 °/Chanfro 45 ° 220 x 41 mm Mitra 45°/Chanfro

L&R Peso da máquina 12.5kg 11.5kg ** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 20 volts. A tensão nominal é de 18 volts.

Pressão sonora ponderada L

= 92.2dB(A) Potência sonora ponderada L

3dB(A) Usar protecção para os ouvidos. O valor de emissão de ruído declarado foi medido de acordo com um método de teste padrão e pode ser usado para comparar uma ferramenta com outra. O valor declarado da emissão de ruído também pode ser usado em uma avaliação preliminar da exposição. AVISO: As emissões de ruído durante o uso real da ferramenta elétrica podem diferir do valor declarado, dependendo da maneira como a ferramenta é usada, especialmente que tipo de peça de trabalho é processada, dependendo dos exemplos a seguir e de outras variações de como a ferramenta é usada: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiado e em boas condições. Se algum acessório anti-ruído for usado. E a ferramenta está sendo usada conforme o design e essas instruções. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização deve ter em conta todas as partes do ciclo de operação, como os tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho. Ajudando a minimizar o risco de exposição ao ruído. Utilize SEMPRE formões, brocas e lâminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável). Se a ferramenta for usada regularmente, invista em acessórios anti-ruído.113 Serra de esquadria deslizante 20V PT ACESSÓRIOS WX845 WX845.9 Grupo de bateria (WA3553) 1 / Carregador (WA3880) 1 / Lâmina de corte de madeira (WA8201)

Chave de lâmina 1 1 Saco de pó 1 1 Suportes de trabalho dobráveis

Alavanca de retenção de trabalho

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar. FUNCIONAMENTO NOTA: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente. USO PRETENDIDO A serra de mitra é projetada como uma máquina estacionária para fazer cortes retos e transversais na madeira. São possíveis ângulos horizontais de mitra de 0 ~ 45° L&R, bem como ângulos de chanfro verticais de 0 ° a + 45 °. MONTAGEM E FUNCIONAMENTO Ação Figura

ANTES DO FUNCIONAMENTO

Remover o conjunto de pilhas Veja Fig. A1 Carregamento da bateria Veja Fig. A2 Instalar o conjunto de pilhas Veja Fig. A3 MONTAGEM Montagem em bancada AVISO: Sempre verifique se a sua serra de mitra está montada com segurança em uma bancada ou em um suporte de trabalho aprovado. Veja Fig. B Instalação e remoção da lâmina de serra NOTA:

1. Solte, mas não remova o parafuso

da tampa do parafuso;

2. Não remova outros parafusos;

3. Pressione e segure o botão de

trava do eixo, continue girando a lâmina de serra até que ela trave (um “clique” é ouvido) antes de trocar a lâmina. AVISO: Sempre remova a bateria antes de trocar a lâmina! AVISO: A tampa do parafuso da lâmina deve estar posicionada corretamente e o parafuso da tampa do parafuso deve ser parafusado firmemente antes do corte. CUIDADO: Nunca pressione o botão de trava do eixo enquanto a lâmina estiver sob força ou parada. Veja Fig. C1-C3 Instalando a alavanca de retenção de trabalho Com a alavanca à esquerda, levante o conjunto sobre a cerca nos pivôs de localização. Gire os botões de retenção sobre o eixo para travar no lugar. NOTA: A alavanca deve se mover suavemente, mas não cair. Se estiver muito solto, aperte os parafusos do botão de retenção. Veja Fig. D Instalando os Suportes de Trabalho Os suportes de trabalho dobráveis facilitam muito o corte de trabalhos longos. Para instalar, aperte as extremidades juntas, insira os slots na tabela e deixe saltar para fora. Veja Fig. E Colocar / Remover o saco de pó NOTA: Mantenha a porta de poeira conectada ao dispositivo de coleta de poeira ao usar a ferramenta. Veja Fig. F114 Serra de esquadria deslizante 20V PT Colocação de trabalho AVISO: SEMPRE garanta que o trabalho esteja encostado na cerca por todo o comprimento antes do corte. Se houver algum espaço entre o trabalho e a cerca, a lâmina poderá atolar no corte e lançar o trabalho. Não corte trabalhos curvados que não possam entrar em contato com a cerca. NOTA: Ajuste o pé de apoio dianteiro (10) para apenas entrar em contato com a mesa de apoio para evitar a possibilidade de balançar para a frente. Bloqueio Deslizante NOTA: A serra pode ser usada fixa ou deslizante. Fixado na posição traseira para corte rápido e fácil de trabalhos estreitos. Deslizante para cortar trabalhos mais amplos. O deslizante também deve estar bloqueado para transporte. Veja Fig. G Ajuste de mitra NOTA:

1. O pé de apoio dianteiro (10)

requer ajuste para que apenas entre em contato com a superfície de trabalho de suporte para parar a serra tombando para a frente .

2. Você pode localizar rapidamente

0 °, 15 °, 22.5 °, 30 °, 45 ° para a esquerda ou para a direita, liberando o retentor da mitra enquanto gira a alça de trava da mitra. O retentor de mitra ficará assentado em um dos entalhes de paragem, localizados na moldura da mesa de mitra. AVISO: Sempre aperte a alça de trava da mitra, NÃO confie apenas no retentor da mitra. Veja Fig. H Ajuste de chanfro AVISO: SEMPRE aperte firmemente o botão de trava do chanfro ANTES de fazer um corte. Não fazer isso pode resultar em movimento do braço da serra ao fazer um corte. Veja Fig. I Corte de mitra composta AVISO: SEMPRE tome cuidado especial ao fazer configurações de mitras compostas devido à interação das duas configurações de ângulo. AVISO: A alavanca de retenção de trabalho, a Alavanca de Retenção de Trabalho, pode ser usada para todos os cortes normais e manterá suas mãos seguras. Alguns cortes incomuns podem exigir a remoção da alavanca de retenção, a alavanca de retenção de trabalho . Veja Fig. J Ajuste da profundidade de corte A profundidade de corte é definida de fábrica, mas, se necessário, pode ser ajustada levemente. Veja Fig. K OPERAÇÃO AVISO: Nunca faça nenhum corte, a menos que o material esteja preso na mesa e contra a cerca. AVISO: Para garantir que o caminho da lâmina esteja livre de obstruções, faça sempre um corte a seco sem energia antes de fazer cortes na peça de trabalho.

1. Linha COMPRIMENTO

MÍNIMO AVISO: Verifique e verifique se a peça de trabalho está saindo da linha COMPRIMENTO MÍNIMO indicada na cerca. Veja Fig. L1&L2

2. Interruptor de gatilho

1. O pino de trava deve ser usado

apenas ao transportar ou armazenar a serra. Puxe o pino de trava para liberar a cabeça da serra antes de cortar.

2. Mantenha a porta de poeira

conectada ao dispositivo de coleta de poeira ao usar a ferramenta. AVISO: Para evitar ferimentos por corte com a lâmina afiada, não coloque as mãos ao redor da placa de Kerf. CUIDADO: Não corte produtos de metal, alvenaria ou fibrocimento com esta serra de mitra. Não use lâminas abrasivas. Veja Fig. M1&M2115 Serra de esquadria deslizante 20V PT

AVISO: Não comece a cortar até que a lâmina fique estável. Aguarde até a lâmina parar de girar ANTES de remover a peça de trabalho. Veja Fig. N

Veja Fig. O MANUTENÇÃO AVISO: Remova a bateria antes de realizer qualquer trabalho de assistência ou manutenção. Nunca utilize água ou produtos de limpeza químicos para limpar a ferramenta elétrica. Limpe-a com um pano seco. Armazene sempre a ferramenta elétrica num local seco. Mantenha as ranhuras de ventilação do motor limpas. Mantenha todos os controlos de trabalho limpos de pó. Caso observe faíscas nas ranhuras de ventilação, tal é normal e não danificará a ferramenta elétrica. PARA FERRAMENTAS ELÉTRICAS A amplitude térmica ambiente para utilização e armazenamento da ferramenta e da bateria é 0–45 ºC. A amplitude térmica ambiente recomendada para o Sistema de carregamento durante o carregamento é 0–40 ºC.

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá- los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.
