| Produkttyp | Sladdlös geringssåg |
| Märke | Worx |
| Modell | WX845.9 |
| Nominell spänning | 20 V Max (18 V nominell) |
| Tomgångsvarvtal | 3200 varv/min |
| Bladdiameter | 216 mm |
| Skärkapacitet (0°/0°) | 220 x 70 mm |
| Skärkapacitet (0°/45°) | 220 x 41 mm |
| Skärkapacitet (45°/0°) | 155 x 70 mm |
| Skärkapacitet (45°/45°) | 155 x 41 mm |
| Geringsintervall | 0-45° vänster och höger |
| Fasningsintervall | 0-45° |
| Nettovikt | 11.5 kg |
| Strömförsörjning | Litiumjonbatteri 20 V Max |
| Batteri medföljer | Ja (modell WA3553) |
| Laddare medföljer | Ja (modell WA3880) |
| Styrlaser | Klass 2, 650 nm, 1 mW |
| Ljudtrycksnivå | 92.2 dB(A) |
| Ljudeffektsnivå | 105.2 dB(A) |
| Huvudfunktioner | Geringskapning, fasningskapning, sammansatt geringskapning, skjutkapning |
| Underhåll och rengöring | Rengör med en torr trasa; håll ventilationsöppningarna rena; ta bort batteriet före underhåll |
| Säkerhet | Roterande lägre skydd, axellåsning, avtryckare med låsstift |
| Reservdelar och reparerbarhet | Batteri och laddare finns som reservdelar; reservblad WA8201; reparation av tillverkare eller auktoriserad ombud |
| Allmän information | Överensstämmer med standarderna EN 62841-1, EN 62841-3-9, EN 55014-1, EN 55014-2 |
Vanliga frågor - WX845.9 WORX
Användarfrågor om WX845.9 WORX
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Såg i PDF-format gratis! Hitta din manual WX845.9 - WORX och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. WX845.9 av märket WORX.
BRUKSANVISNING WX845.9 WORX

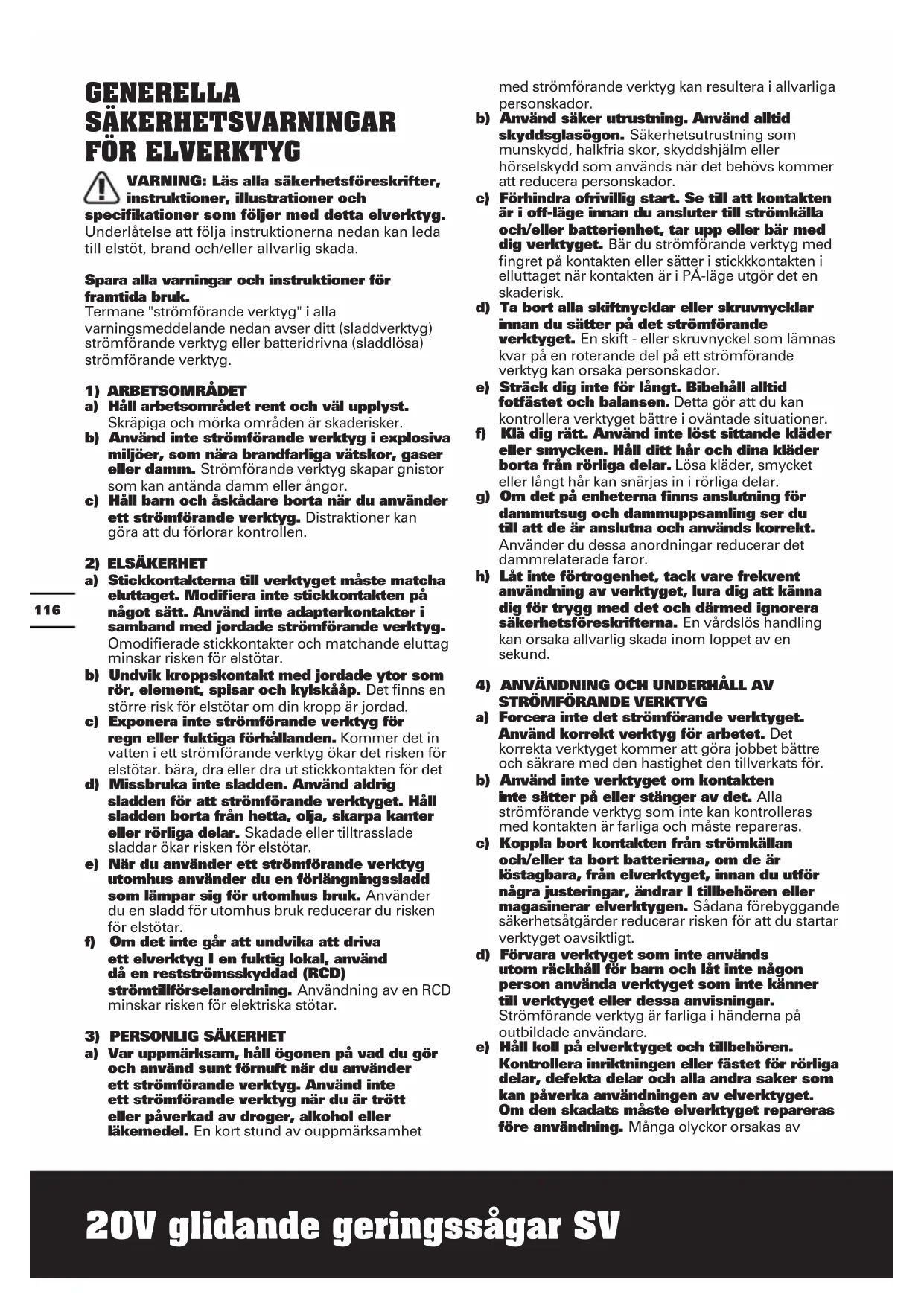

WARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och
specifikationer som följer med detta elverktyg.
Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.
Spara alla varningar och instruktioner för framtida bruk.
Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.
1) ARBETSOMRÅDET
a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker.
b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.
2) ELSÄKERHET
a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad.
c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det
d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.
f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.
a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet
med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt här kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.
4) ANVÄNDNING OCH UNDERHÅLL AV STRÖMFÖRANDE VERKTYG
a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.
b) Använd inte verktyget om kontakten inte sätter på eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och måste repareras.
c) Koppla bort kontakten från strömkällan och/eller ta bort batterierna, om de är löstagbara, från elverktyget, innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana förebyggande säkerhetsåtgärder reducerar risken för att du startar verktyget oavsiktligt.
d) Förvara verktyget som inte används utom räckhåll för barn och låt inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna på outbildade användare.
e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av
felaktigt underhållna elverktyg.
f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.
5) ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG
a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet.
Användning av andra batteripaket kan medföra en risk för personskador och brand.
c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.
e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.
f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130°C kan orsaka explosioner.
g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.
6) UNDERHÅLL
a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.
b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.
SÄKERHETSINSTRUKTION- ER FÖR GJUTSÅGAR
a) Miter sågar används för att skära trä eller träliknande produkter och kan inte användas med slipmaskiner för att skära järnmaterial som stänger, stänger, tappar och andra. Slipande damm kan orsaka att rörliga delar, som nedre hölje, fastnar. Gnistor från slipande skär kommer att bränna ner hylsor, skärinsatser och andra plastdelar.
b) När det är möjligt, använd jiggar för att stödja arbetsstycket. Om du stöder arbetsstycket med dina händer måste du alltid hålla händerna minst 100 mm borta från vardera sidan av bladet. Använd inte sågen för att klippa för små bitar, eftersom de kan vara ordentligt fastklämda eller fixerade för hand. Om din hand är för nära bladet ökar risken för skador genom att röra vid bladet.
c) Arbetsstycket måste vara stillastående och nära stängsel och bord. Mata inte arbetsstycket i bladet eller "skär för hand" på något sätt. Okontrollerade eller rörliga arbetsstycken kan slängas ut med hög hastighet och orsaka skador.
d) Tryck sågen över arbetsstycket. Dra inte sågen över arbetsstycket. För att klippa, lyft såghuvudet och dra det ur arbetsstycket utan att skära, starta sedan motorn, tryck ner såghuvudet och tryck sedan sågen över arbetsstycket. Skärning av dragslaget kan leda till att bladet klättrar upp till arbetsstycket och pressar knivenheten våldsamt mot föraren.
e) För aldrig din hand över den avsedda skärlinjen framför eller bakom sågbladet. Att stödja arbetsstycket "korshand", dvs att hålla arbetsstycket till höger om sågbladet med din vänstra hand eller vice versa är mycket farligt.
f) Använd aldrig någon hand för att nå bakom staketet på ett avständ av mindre än 100 mm från vardera sidan av bladet för att ta bort trästoft eller av någon annan anledning medan bladet roterar. Det roterande sågbladet och din hand kanske inte märks och allvarliga skador kan uppstå.
g) Kontrollera arbetsstycket innan du skär. Om arbetsstycket är böjt eller krökt, kläm fast den böjda utsidan mot staketet. Se alltid till att det inte finns några mellanrum mellan staketet och bordet längs skärlinjen. Böjda eller böjda arbetsstycken kan snedvrida eller röra sig och kan leda till att det roterande sågbladet klibbas under skärning. Det får inte finnas spikar eller främmande föremål på arbetsstycket.
h) Använd inte en såg såvida inte alla verktyg, sågspån och andra finns på arbetsbänken. Kan kasta små skräp, löst trä eller andra föremål i kontakt med roterande blad i hög hastighet.
i) Klipp endast ett arbetsstycke åt gången. Flera staplade arbetsstycken är inte tillräckligt fastklämda eller stöttade och kan hålla sig till bladet eller växla under skärprocessen.
j) Innan du använder den ska du se till att
mittsågen är installerad eller placerad på en jämn, stabil arbetsyta. En slät arbetsyta minskar risken för att mittsågen blir instabil.
k) Planera ditt arbete. Varje gång du ändrar inställningen för avfasnings- eller fasvinkeln, se till att den justerbara ramen är korrekt inställd för att stödja arbetsstycket och inte störa sågbladet eller skyddssystemet. Utan att vrida verktyget till "PÅ" och inga arbetsstycken på bordet, flytta sågbladet genom hela simulerade snittet för att säkerställa att det inte stör eller skär ner risken för skyddsräcken.
I) Ge tillräckligt stöd för arbetsstycken som är bredare eller längre än bordsskivan, till exempel bordsförlängningar, sågverk och andra. Arbetsstycken som är längre eller bredare än mittsågbordet kan välta om de inte stöds ordentligt. Om skärstycket eller arbetsstycket lutas kan det lyfta det undre skyddet eller kastas av ett roterande blad.
m) Använd inte någon annan istället för en tabelländelse eller som annat stöd. Ostabilt stöd för arbetsstycket kan få bladet att fastna eller flytta arbetsstycket under skärprocessen och dra dig och din assistent in i det roterande bladet.
n) Snittet får inte fångas eller pressas på det roterande sågbladet på något sätt. Om de är begränsade (dvs med hjälp av en propp) kan skärdelarna kila på bladet och kastas våldsamt.
o) Använd alltid klämmor eller fixturer utformade för att korrekt stödja runda material som stänger eller rör. Stången rullar lätt under skärning, vilket får bladet att "bita" och dra arbetsstycket in i bladet för hand.
p) Låt bladet nå full fart innan du rör vid arbetsstycket. Detta kommer att minska risken för att kasta artefakter.
q) Om arbetsstycket eller bladet fastnar, stäng av mittern såg. Vänta tills alla rörliga delar slutar att vrida och koppla ur nätkällan och / eller ta bort batteriet. Arbeta sedan med att frigöra det fastnat materialet. Fortsatt sågning med fastnat arbetsstycke kan orsaka okontrollerad kontroll eller skada på mittern såg.
r) När skärmingen är klar, släpp strömbrytaren, tryck ner såghuvudet och vänta tills bladet stannar och ta bort skäret. Det är farligt att närma sig glidbladet med handen.
s) Håll i handtaget ordentligt när du gör ett ofullständigt snitt eller innan du släpper strömbrytaren innan såghuvudet är helt i nedläge. Sågens bromsverkan kan göra att såghuvudet plötsligt dras ner och det finns risk för personskador.
t) För trä och liknande material, använd endast sågblad som uppfyller EN 847-1 enligt rekommendation av tillverkaren.
SÄKERHETSPUNKTER FÖR DIN LASER
VARNING! Läs alla instruktioner. Följs inte
alla nedanstående instruktioner kan det leda till
elektriska stötar, brand och/eller allvarliga skador.
Spara alla varningar och instruktioner för framtida bruk.
Dessa laserenheter innebär normalt ingen optisk risk, men att stirra in i strålen kan orsaka blixtblindhet. Stirra inte direkt på laserstrålen.
Det kan vara farligt att stirra stint in i strålen. Följ alla säkerhetsregler enligt följande:
- Lasern ska användas och underhållas enligt tillverkarens instruktioner.
- Rikta aldrig strålen mot en person eller något annat föremål än arbetsstycket.
- Laserstrålen får inte riktas avsiktligt mot någon person och får inte riktas mot ögonen på en person längre än 0,25 sekunder.
- Se alltid till att laserstrålen är riktad mot ett stadigt arbetsstycke utan reflekterande ytor, dvs trä eller skrovliga ytor är acceptabla. Klart glänsande reflekterande stålark eller lämpar sig inte för laseranvändning eftersom den reflekterande ytan kan få laserstrålen att riktas tillbaka mot användaren.
- Byt inte ut laserenheten mot en annan typ. Reparationer måste utföras av tillverkaren eller en auktoriserad agent.
- FÖRSIKTIGHET: Att använda andra kontroller eller justeringar än de som angetts här kan leda till farlig strålningsexponering.
SÄKERHETSPUNKTER FÖR DIN KLASS 2 LASER
Den laserenhet som är monterad på detta verktyg är klass 2 med en max. strålning på 1mW och 650 nm väglängd.
KLASS 2 LASERSTRÄLNING, STIRRA INTE IN I LASERSTRÄLEN
SÄKERHETSFÖRESKRIFT- ER FÖR BATTERIET
a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning när det inte används.
k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).
m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.
n) Ladda endast med laddare av varumärket WORX. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.
o) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
p) Håll batteriet borta från barn.
q) Behåll den ursprungliga bruksanvisningen för framtida användning.
r) Plocka ur batteriet från verktyget då det inte används.
s) Kassera batteriet på rätt sätt.
t) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
u) Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.
v) Observera plus (+) och minus (-) märkningen på batteriet och säkerställa korrekt användning.
SYMBOLER
| För att minska risken för skador måste användaren läsa bruksanvisningen | |
| Varning | |
| Använd hörselskydd | |
| Använd skyddsglasögon | |
| Använd skyddsmask |
| STIRRA INTE IN I LASERSTRÅLEN | |
| LASERSTRÅLNING | |
| Se till att batteriet tas bort innan du byter tillbehör eller justerar verktyget. | |
| Använd skyddshandskar | |
| Får ej uppeldas | |
| Om de inte hanteras korrekt kan batterier komma in i vattnets cykel, vilket kan skada ekosystemen. Kassera inte använda batterier som osorterat kommunalt avfall. | |
| Trä | |
| Felaktig | |
| Korrekt | |
| Låsa | |
| Låsa upp | |
| TCT-blad | |
| Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser. |
Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
KOMPONENTLISTA
| 1 DRIFTSHANDTAG |
| 2 ÖVRE FASTA SKYDDET |
| 3 MOTORHUS |
| 4 NEDRE ROTERANDE SKÄRM |
| 5 VIKARBETSSTÄLLNING |
| 6 MONTERINGSHÅL |
| 7 SKÄRBRÄDA |
| 8 MITRA LÅSHANTERING |
| 9 MITRA DETENT SLÄPP |
| 10 FRÄMRE STÖDFOT |
| 11 MITER SKALA |
| 12 STAKET |
| 13 BLADKNAPP |
| 14 FÄSTSTÅNG FÖR ARBETSSTYCKET |
| 15 FASSKALA |
| 16 TILLBAKADRAGNA ARMVAKTER |
| 17 DAMMPORT |
| 18 TRIGGEROMKOPPLARE |
| 19 LÅSA-UT SPAK |
| 20 SKÄR FÖR SKÄRANDE DJUPJUSTERING |
| 21 LÅS NER STIFTET |
| 22 SKJUTLÅSKNAPPEN |
| 23 SLIDER |
| 24 FÄSTLÅSKNAPPEN |
| 25 ARBETSHÄLLNING SPAK BEHÄLLNING KNOB |
| 26 BATTERIPAKET* |
| 27 BATTERIETS UTLÖSNINGSKNAPP* |
| 28 LASER |
| 29 LASER PÅ/AV-OMKOPPLARE |
| 30 KNIVBULTSKYDD (SE FIGUR C1) |
31 SKRUVAR PÅ BULTSKYDDET (SE FIGUR C1)
* Alla tillbehör som visas eller beskrivs ingår inte i standardleveransen.
TEKNISK DATA
Typ WX845WX845.9(845-mekanisktnamn, representant för batteridriven såg)
| WX845 WX845.9 | ||
| Märkspänning | 20 V -Max** | |
| Last hastighet 3200/min | ||
| Bladstorlek 216mm | ||
| Skärkapacitet | ||
| Mitra 0°/Mitervinkel 0° | 220 x 70 mm | |
| Mitra 0°/Mitervinkel 45° | 220 x 41 mm | |
| Mitra 45°/Mitervinkel 0° | 155 x 70 mm | |
| Mitra 45°/Mitervinkel 45° | 155 x 41 mm | |
| Beveling förmåga | 0~45° | |
| Mitra förmåga | 0~45° L&R | |
| Maskinens vikt | 12.5kg | 11.5kg |
** Ingen ansträngning krävs för att mäta spänningen. Den initiala batterispänningen är högst 20 volt. Den nominella spänningen är 18 volt.
BULLERINFORMATION
| Vägt ljudtryck | L_pA = 92.2 dB(A) |
| Vägt ljudkraft | L_wA = 105.2 dB(A) |
| K_pA \& K_wA | 3dB(A) |
Sätt på öronskydd.
De angivna brusemissionsvärdena har uppmätts
enligt standardtestmetoder och kan användas som ett verktyg för jämförelse med en annan.
Deklarerade brusemissionsvärden kan också användas för preliminär bedömning av exponeringen.
WARNING: Enligt följande exempel och andra
ändringar i användningsmetoden, beroende på
hur verktyget används, och särskilt när du arbetar med vilken typ av arbetsstycke, kan brusemissionen från den faktiska användningen av elverktyget skilja sig från det deklarerade värdet:
Hur verktyget används och materialet som skärs eller borras.
Verktyget är i bra skick och bra underhållet.
Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.
Om du använder något tillbehör mot buller.
Och verktyget används enligt dess design och avsedd användning av dessa instruktioner.
WARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga
förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.
Hjälper till att minimera din risk för bullerexponering.
Använd ALLTID skarpa mejslar, borrar och blad.
Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs).
Om du vill använda verktyget regelbundet bör du köpa ett brusbeständigt tillbehör.
TILLBEHÖR
| WX845 | WX845.9 | |
| Batteripaket (WA3553) 1 / | ||
| Laddare (WA3880) 1 / | ||
| Träsnittblad (WA8201) 1 1 | ||
| Bladsnyckel 1 1 | ||
| Papperskorgen 1 1 | ||
| Vikarbetsställning 2 2 | ||
| Fäststång för arbetsstycket 1 1 |
Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Välj tillbehör som passar den typ av arbete som du planerar att utföra. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.
BRUKSANVISNINGAR
NOTERA: Läs instruktionsboken noggrant innan du använder verktyget.
MÖJLIG ANVÄNDNING
Klippsågen är utformad som en stationär maskin för att göra raka längsgående och tvärgående skär på trä. Horisontella gjutvinklar på 0 \~ 45° L&R såväl som vertikala lutningsvinklar från 0 till + 45 ° är möjliga.
MONTERING OCH DRIFT
| VERKAN FIGUR | |
| INNAN OPERATION | |
| Ta bort batteriet Se figur A1 | |
| Ladda batteriet Se figur A2 | |
| Installera batteriet Se figur A3 | |
| KOMPONENT | |
| DesktopinstallationWARNING:Se alltid tillatt mittsågen är ordentligtmonterad på en arbetsbänk eller engodkänd arbetsbänk. | Se figur B |
| Installera och ta bort sågbladen NOTERA:1. Lossa men ta inte bort skruvarnapå bultkåpan;2. Ta inte bort andra skruvar;3. Tryck och håll inspindellåsknappen, fortsätt roterabladet tills det låses (du hör ett"klick"-ljud) och byt sedan ut bladet.VARNING:Innan du byterut bladet måste du ta bortbatteripaketet!WARNING:Innan skärningmåste bladskruvskyddet varakorrekt installerat och skruvarna förskruvskyddet måste dra åt.VARNING:Tryck inte påspindellåsknappen medan bladet ärspänt eller glider. | Se figurC1-C3 |
| Installera arbetsfäststångLyft komponenten uppåt och över stängslet med hjälp av spaken till vänster in i positioneringspivot.Sväng den fasta ratten på axeln för att låsa den på plats.NOTERA:Handtaget bör röra sig smidigt, men det kan inte falla.Om den är för lös, dra åt skruven som fäster ratten. | Se figur D |
| Installera arbetsstativetDet fällbara arbetsstativet gör det lättare att klippa långtidsarbete.När du installerar, klämmer du ihop de två ändarna, sätt in dem i facken på bordet och pop dem utåt. | Se figur E |
| Installera / ta bort dammpåseNOTERA:När du använder verktyg ska du hålla dammuppsamlingsporten ansluten till dammuppsamlingsenheten. | Se figur F |
| Arbetsarrangemang!VARNING:Se till ALLTID arbetet vilar helt på staketet innan du skärs. Om det finns ett mellanrum mellan arbetsstycket och staketet, kan bladet fastna i skäret och släppa arbetsstycket.Skär inte böjningar som inte helt rör vid staketet.NOTERA:Justera den främre stödfoten (10) så att den bara vidrör stödplattformen för att förhindra risken för att svänga framåt. | |
| SkjutlåsNOTERA:Sågen kan användas fast eller glidande. Fixat i bakre läge för snabb och enkel skärning av smala arbetsstycken. Skjut för att skära ut ett större utbud av arbete. Sliden bör också vara låst för transport. | Se figur G |
| MiterjusteringOBS:1. Den främre stödfoten (10) måste justeras så att den endast kommer i kontakt med stödarbetsytan för att förhindra sågen att luta framåt.2. Genom att släppa släpplåset när du vrider på låshandtaget kan du snabbt placera vänster eller höger till 0 °, 15 °, 22.5 °, 30 °, 45 °. Gitterpallen placerar sig i ett stoppspår i miterbordsramen. | Se figur H |
| !VARNING:Dra alltid åt gjutlåshandtaget och lita INTE enbart på mittern. |
| Fälljustering!VARNING: SPÄNN ALLTID FÄSTLÅSKNAPPEN ORDENTLIGT INNAN DU GÖR ETT SNITT. ANNARS KAN SÅGARMEN RÖRA SIG UNDER SKÄRNING. | Se figur I |
| Sammansatt avfasning!VARNING: Var ALLTID särskilt försiktig när du gör sammansatta miterinställningar på grund av samverkan mellan de två vinkelinställningarna.!VARNING:Arbetshållarspaken, ARBETSHÅLLARE, kan användas för alla normala skärningar och håller dina händer säkra. Vissa ovanliga skär kan kräva att hållarspaken, ARBETSHÅLLARE, tas bort. | Se figur J |
| Klippjupjustering Klippdjupet ställs in från fabriken, men kan justeras något om det behövs. | Se figur K |
| DRIFT!VARNING: Klipp inte såvida inte materialet är fäst vid ett bord och lutat mot ett staket.!VARNING: För att säkerställa att knivbanan är fri, skär alltid torr utan ström innan du skär på något arbete. | |
| 1. Minsta längdlinje!VARNING: Kontrollera att arbetsstycket sticker ut från den MINIMUM LÄNGD linje som anges på räcket. | Se figur L1&L2 |
| 2. Triggeromkopplare NOTERA:1. Låsstift används endast vid transport eller förvaring av sågen. Dra ut låsstiftet innan du klipper för att frigöra såghuvudet.2. När du använder verktyg ska du hålla dammuppsamlingsporten ansluten till dammuppsamlingsenheten.!VARNING: Lägg inte händerna på skärbrädan för att undvika skärskador med vassa blad.VARNING: Använd inte en sågar för att klippa produkter av metall, murverk eller fibercement. Använd inga slipande blad. | Se figur M1&M2 |
3. Skärande
WARNING: Börja inte klippa förrän bladet är stabilt. Vänta
tills bladet slutar att rotera INNAN du tar bort arbetsstycket.
Se figur N
4. Lagring
Se figur O
UNDERHÅLL
Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll.
Ditt verktyg kräver inte extra smörjning eller underhåll.
Det finns inga delar som kan repareras i verktyget.
Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa.
Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm. Ibland ser du kanske att det slår gnistor i ventileringsöppningarna. Det är normalt och kommer inte att skada verktyget.
FÖR BATTERIVERKTYG
Verktyget och batteriet bör användas och förvaras i 0°C-45°C.
Den rekommenderade omgivningstemperaturen för laddningssystem vid laddning är 0°C-40°C.
MILJÖSKYDD
Uttjänade elektriska maskiner får inte
kasseras som hushållsavfall. Använd
återvinningsfaciliteter om det finns tillgängligt.
Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
FÖRKLARING AV ÖVERENSSTÄMMELSE
Vi,
Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Förklara att produkten
Beskrivning: WORX Trådlös miter såg
Typ WX845 WX845.9 (845-mekaniskt namn, representant för batteridriven såg)
Fungera Skärning av trä och liknande material
Följ följande instruktioner:
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
Uppfylla standarden
EN 62841-1
EN 62841-3-9
EN 55014-1
EN 55014-2
Personen som har behörighet att sammanställa den tekniska dokumentationen,
Namn Marcel Filz
Grüner sätt 10, 50825 Köln, Tyskland
Allen Ding
Vice chefsingenjör, tester och certifiering
Positec Technology (China) Co., Ltd
