NÁVOD K OBSLUZE WX845.9 WORX

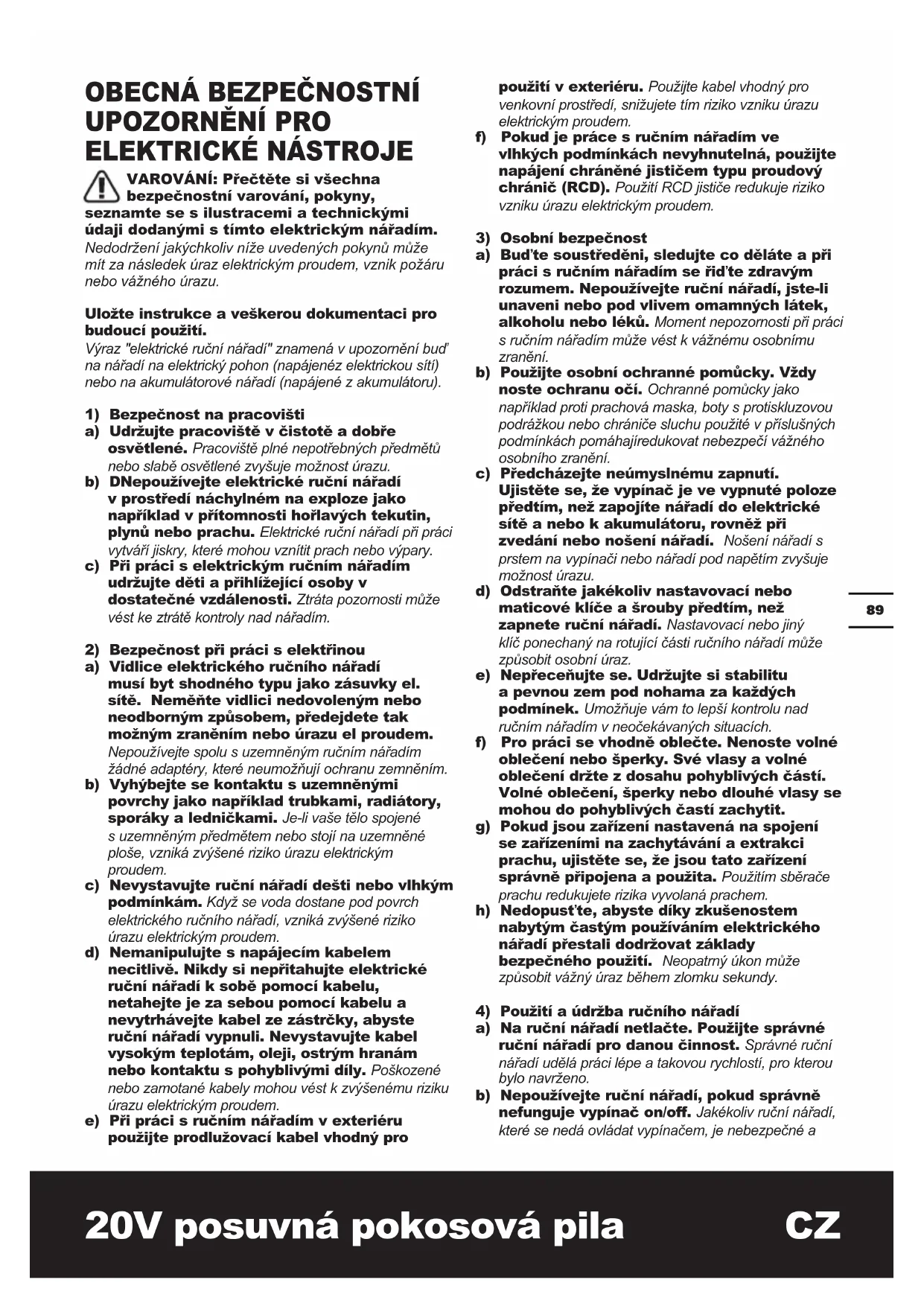

VAROVÁNÍ: Přečtěte si všechna bezpečnostní varování, pokyny, seznamte se s ilustracemi a technickými údaji dodanými s tímto elektrickým nářadím. Nedodržení jakýchkoliv níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážného úrazu. Uložte instrukce a veškerou dokumentaci pro budoucí použití. Výraz "elektrické ruční nářadí" znamená v upozornění buď na nářadí na elektrický pohon (napájenéz elektrickou sítí) nebo na akumulátorové nářadí (napájené z akumulátoru).

1) Bezpečnost na pracovišti

a) Udržujte pracoviště v čistotě a dobře osvětlené. Pracoviště plné nepotřebných předmětů nebo slabě osvětlené zvyšuje možnost úrazu. b) DNepoužívejte elektrické ruční nářadí v prostředí náchylném na exploze jako například v přítomnosti hořlavých tekutin, plynů nebo prachu. Elektrické ruční nářadí při práci vytváří jiskry, které mohou vznítit prach nebo výpary. c) Při práci s elektrickým ručním nářadím udržujte děti a přihlížející osoby v dostatečné vzdálenosti. Ztráta pozornosti může vést ke ztrátě kontroly nad nářadím.

2) Bezpečnost při práci s elektřinou

a) Vidlice elektrického ručního nářadí musí byt shodného typu jako zásuvky el. sítě. Neměňte vidlici nedovoleným nebo neodborným způsobem, předejdete tak možným zraněním nebo úrazu el proudem. Nepoužívejte spolu s uzemněným ručním nářadím žádné adaptéry, které neumožňují ochranu zemněním. b) Vyhýbejte se kontaktu s uzemněnými povrchy jako například trubkami, radiátory, sporáky a ledničkami. Je-li vaše tělo spojené s uzemněným předmětem nebo stojí na uzemněné ploše, vzniká zvýšené riziko úrazu elektrickým proudem. c) Nevystavujte ruční nářadí dešti nebo vlhkým podmínkám. Když se voda dostane pod povrch elektrického ručního nářadí, vzniká zvýšené riziko úrazu elektrickým proudem. d) Nemanipulujte s napájecím kabelem necitlivě. Nikdy si nepřitahujte elektrické ruční nářadí k sobě pomocí kabelu, netahejte je za sebou pomocí kabelu a nevytrhávejte kabel ze zástrčky, abyste ruční nářadí vypnuli. Nevystavujte kabel vysokým teplotám, oleji, ostrým hranám nebo kontaktu s pohyblivými díly. Poškozené nebo zamotané kabely mohou vést k zvýšenému riziku úrazu elektrickým proudem. e) Při práci s ručním nářadím v exteriéru použijte prodlužovací kabel vhodný pro použití v exteriéru. Použijte kabel vhodný pro venkovní prostředí, snižujete tím riziko vzniku úrazu elektrickým proudem. f) Pokud je práce s ručním nářadím ve vlhkých podmínkách nevyhnutelná, použijte napájení chráněné jističem typu proudový chránič (RCD). Použití RCD jističe redukuje riziko vzniku úrazu elektrickým proudem.

3) Osobní bezpečnost

a) Buďte soustředěni, sledujte co děláte a při práci s ručním nářadím se řiďte zdravým rozumem. Nepoužívejte ruční nářadí, jste-li unaveni nebo pod vlivem omamných látek, alkoholu nebo léků. Moment nepozornosti při práci s ručním nářadím může vést k vážnému osobnímu zranění. b) Použijte osobní ochranné pomůcky. Vždy noste ochranu očí. Ochranné pomůcky jako například proti prachová maska, boty s protiskluzovou podrážkou nebo chrániče sluchu použité v příslušných podmínkách pomáhajíredukovat nebezpečí vážného osobního zranění. c) Předcházejte neúmyslnému zapnutí. Ujistěte se, že vypínač je ve vypnuté poloze předtím, než zapojíte nářadí do elektrické sítě a nebo k akumulátoru, rovněž při zvedání nebo nošení nářadí. Nošení nářadí s prstem na vypínači nebo nářadí pod napětím zvyšuje možnost úrazu. d) Odstraňte jakékoliv nastavovací nebo maticové klíče a šrouby předtím, než zapnete ruční nářadí. Nastavovací nebo jiný klíč ponechaný na rotující části ručního nářadí může způsobit osobní úraz. e) Nepřeceňujte se. Udržujte si stabilitu a pevnou zem pod nohama za každých podmínek. Umožňuje vám to lepší kontrolu nad ručním nářadím v neočekávaných situacích. f) Pro práci se vhodně oblečte. Nenoste volné oblečení nebo šperky. Své vlasy a volné oblečení držte z dosahu pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy se mohou do pohyblivých častí zachytit. g) Pokud jsou zařízení nastavená na spojení se zařízeními na zachytávání a extrakci prachu, ujistěte se, že jsou tato zařízení správně připojena a použita. Použitím sběrače prachu redukujete rizika vyvolaná prachem. h) Nedopusťte, abyste díky zkušenostem nabytým častým používáním elektrického nářadí přestali dodržovat základy bezpečného použití. Neopatrný úkon může způsobit vážný úraz během zlomku sekundy.

4) Použití a údržba ručního nářadí

a) Na ruční nářadí netlačte. Použijte správné ruční nářadí pro danou činnost. Správné ruční nářadí udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo. b) Nepoužívejte ruční nářadí, pokud správně nefunguje vypínač on/off. Jakékoliv ruční nářadí, které se nedá ovládat vypínačem, je nebezpečné a90 20V posuvná pokosová pila

musí být opraveno. c) Před jakýmkoliv seřízením, výměnou násad nebo uskladněním elektrického nářadí vyjměte síťovou zástrčku ze zásuvky nebo, pokud je to možné, z něj vyjměte akumulátor. Taková preventivní bezpečnostní opatření redukují riziko náhodného zapnutí ručního nářadí. d) Nepoužíváte-li ruční nářadí, skladujte je mimo dosah dětí a nedovolte osobám, které nemají zkušenosti s prací s ručním nářadím nebo neznají tyto pokyny, s nářadím pracovat. Ruční nářadí je nebezpečné v rukách neškolené a nezkušené osoby. e) Provádějte pravidelnou údržbu elektrického nářadí a příslušenství. Zkontrolujte chybné připojení nebo spojení pohyblivých částí, zlomené části nebo jiné okolnosti, které by mohly ovlivnit funkčnost ručního nářadí. Je-li nářadí poškozeno, nechte je před novým použitím opravit. Mnoho úrazů vzniká proto, že je elektrické ruční nářadí špatně udržováno. f) Udržujte řezné nástroje ostré a čisté. Správně udržované řezné nástroje s ostrými řezacími hranami jsou méně náchylné na zakousnutí a lépe se ovládají. g) Používejte elektrické nářadí v souladu s těmito pokyny, berte v úvahu pracovní podmínky a druh vykonávané práce. Je-li elektrické nářadí použito na jiné účely, než je určeno, může docházet k nebezpečným situacím. h) Rukojeti a povrchy držadel udržujte suché, čisté, bez maziv a tuků. Kluzké rukojeti a držadla neumožňují bezpečnou manipulaci a obsluhu nářadí v neočekávaných situacích.

5) Použití a údržba elektrického nářadí

napájeného baterií a) Provádějte nabíjení pouze v nabíječce, která je specikovaná výrobcem. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru. b) Při použití nářadí napájeného baterií používejte pouze baterii, která je určena speciálně pro toto nářadí. Použití jakékoli jiné baterie může vytvářet riziko způsobení zranění a požáru. c) Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár. d) V náročných podmínkách může docházet k únikům kapaliny z baterie. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu, opláchněte zasažené místo vodou. Zasáhne-li tato kapalina oči, okamžitě vyhledejte lékařské ošetření. Kapalina unikající z baterie může způsobit podráždění nebo popáleniny. e) Akumulátor nebo nářadí, které je poškozeno nebo je upravené, nepoužívejte. Poškozené nebo upravené akumulátory mohou mít nepředvídatelné chování s následkem požáru, exploze nebo s nebezpečím úrazu. f) Akumulátor nebo nářadí nevhazujte do ohně nebo je nevystavujte nadměrným teplotám. Při vhození do ohně nebo vystavení teplotě nad 130 ° C může dojít k explozi. g) Dodržujte veškeré pokyny pro nabíjení a akumulátor nebo nářadí nenabíjejte mimo teplotní rozsah specikovaný v tomto návodu. Nesprávné nabíjení, nebo nabíjení při teplotách mimo specikovaný rozsah může poškodit akumulátor a zvýšit riziko vzniku požáru.

a) Servisní práce na nářadí nechte provést kvalikovanými pracovníky za použití originálních náhradních dílů. Výsledkem bude trvalá bezpečnost při práci s elektrickým nářadím. b) Poškozené akumulátory nikdy neopravujte. Servis akumulátorů by měl být prováděn pouze výrobcem nebo autorizovaným servisním zástupcem. BEZPEČNOSTNÍ POKYNY PRO POKOSOVÉ PILY a) Pokosové pily jsou určeny k řezání dřeva nebo dřevařských výrobků, nemohou být použity s brusnými řeznými kotouči pro řezání železných materiálů, jako jsou tyče, pruty, potrubí atd. Abrazivní prach způsobuje zaseknutí pohyblivých částí, jako je například spodní ochranný kryt. Jiskry z abrazivního řezání opalují spodní ochranný kryt, zářezovou vložku a další plastové díly. b) Pokud je to možné, vždy upevněte obrobek pomocí svorek. Pokud podepíráte obrobek rukou, musíte ji mít vždy ve vzdálenosti nejméně 100 mm od obou stran řezného kotouče. Nepoužívejte tuto pilu k řezání příliš drobných obrobků, které nelze bezpečně upnout nebo držet rukou. Pokud je vaše ruka příliš blízko řezného kotouče, vzniká zvýšené riziko zranění při kontaktu s řezným kotoučem c) Obrobek musí být v nehybné poloze a musí být upnut nebo zapřen jak k vodítku řezu, tak k řeznému stolu. Žádným způsobem netlačte obrobek do řezného kotouče ani žádným způsobem neřežte „od ruky“. Neupnuté nebo pohybující se obrobky mohou být odmrštěny vysokou rychlostí, což může způsobit zranění. d) Pilou projeďte skrze obrobek. Pilu z obrobku nevytahujte. Chcete-li provést řez, zvedněte pilovou hlavu a vytáhněte ji z obrobku bez řezání, spusťte motor, zatlačte pilovou hlavu dolů a pilou projeďte skrze obrobek. Řezání tažným zdvihem pravděpodobně způsobí, že řezný kotouč vyjede na horní část obrobku a prudce odmrští91 20V posuvná pokosová pila

sestavu řezného kotouče směrem k obsluze. e) Nikdy nepřesahujte rukou přes zamýšlenou linií řezu z přední strany, ani ze zadní strany řezného kotouče. Podepření obrobku „rukou přes linii řezu“, tj. držení obrobku na pravé straně řezného kotouče levou rukou nebo naopak, je velmi nebezpečné. f) Nesahejte žádnou rukou za vodítko řezu v kratší vzdálenosti jak 100 mm z obou stran řezného kotouče pro odstranění dřevěných úlomků ani z jakéhokoli jiného důvodu, pokud se řezný kotouč otáčí. Blízkost řezného kotouče u ruky nemusí být zcela zřejmá a můžete tak být vážně zraněni. g) Před provedením řezu obrobek zkontrolujte. Pokud je obrobek ohnutý nebo zdeformovaný, upněte jej vnější vyklenutou stranou směrem k vodítku. Vždy se ujistěte, že mezi obrobkem, vodítkem řezu a stolem není podél linie řezu žádná mezera. Ohýbané nebo zdeformované obrobky se mohou otáčet nebo posouvat a při řezání mohou způsobit vazbu s rotujícím řezným kotoučem. V obrobku by neměly být žádné hřebíky ani cizí předměty. h) Nepoužívejte pilu, pokud se na řezacím stole vyskytují jakékoliv nástroje, zbytky dřeva atd., s výjimkou obrobku. Malé zbytky nebo volné kousky dřeva nebo jiné předměty, které přijdou do styku s rotujícím kotoučem, mohou být odmrštěny vysokou rychlostí.

i) Řezejte vždy pouze jeden obrobek. Naskládání

více obrobků na sebe nelze přiměřeně upnout nebo vyztužit a při řezání mohou způsobit vazbu s rotujícím řezným kotoučem nebo dojde k jejich posunu. j) Před použitím se ujistěte, že je pokosová pila upevněna nebo umístěna na vodorovné, pevné pracovní ploše. Vodorovná a pevná pracovní plocha snižuje riziko nestability pokosové pily. k) Naplánujte si svou práci. Při každé změně nastavení úhlu šikmého řezu nebo pokosu se ujistěte, že je stavitelné vodítko správně nastaveno tak, aby se o něj obrobek opíral, a že nebude překážet řeznému kotouči ani systému ochrany. Bez zapnutí pily, spínač v poloze „ZAP“, a bez upnutého obrobku na stole pohybujte řezným kotoučem úplným simulovaným řezem, abyste se ujistili, že jde pohyb volně bez překážek nebo zda nehrozí nebezpečí řezu do vodítka. l) Zajistěte dostatečnou oporu, jako jsou nástavce stolu, kozy na řezání dřeva atd., pro obrobek, který je širší nebo delší než je deska stolu. Obrobky delší nebo širší než pokosový řezací stůl se mohou naklonit, pokud nejsou bezpečně podepřeny. Pokud se odříznutý kus nebo obrobek nakloní, může způsobit zdvih spodního krytu pily, nebo jeho odmrštění rotujícím řezným kotoučem. m) Nepoužívejte jako náhradu za rozšíření stolu nebo jako další podporu pomoc jiné osoby. Nestabilní opora obrobku může způsobit, že se řezný kotouč v průběhu provádění řezu zasekne, nebo se obrobek posune, přičemž vás a vašeho pomocníka odmrští do oblasti rotujícího řezného kotouče. n) Odříznutý kus nesmí být sevřen nebo tlačen žádnými prostředky proti řeznému kotouči. Pokud je pohyb omezen, tj. pomocí délkových dorazů, může se odříznutý kus zaklínit proti řeznému kotouči a může tak dojít k jeho prudkému odmrštění. o) Vždy používejte svorku nebo přípravek určený k řádnému podepření kulatého materiálu, jako jsou tyče nebo potrubí. Tyče mají tendenci během řezání sklouzávat, což způsobuje, že se řezný kotouč „zakousne“ a obrobek držený rucemi bude zatažen do ostří řezného kotouče. p) Před kontaktem s obrobkem ponechejte řezný kotouč dosáhnout plné rychlosti. Tím se sníží riziko odmrštění obrobku. q) Pokud dojde k zaseknutí obrobku nebo řezného kotouče, pokosovou pilu vypněte. Počkejte, až se všechny pohyblivé části zcela zastaví a odpojte zástrčku napájecího kabelu od zdroje napájení nebo vyjměte akmulátor. Poté uvolněte zaseknutý materiál. Pokračování v provádění řezu se zaseknutým obrobkem může způsobit ztrátu kontroly nebo poškození pokosové pily. r) Po dokončení řezu uvolněte spínač, přidržte hlavu pily ve spodní poloze a před vyjmutím odříznutého kusu počkejte, až se řezný kotouč zcela zastaví. Manipulace rukou v oblasti dobíhajícího řezného kotouče je nebezpečná. s) Hold the handle rmly when making an incomplete cut or when releasing the switch before the saw head is completely in the down position. The braking action of the saw may cause the saw head to be suddenly pulled downward, causing a risk of injury. t) Používejte pouze řezné kotouče doporučené výrobcem, které odpovídají EN 847-1, pokud jsou určeny pro dřevo a podobné materiály. OBECNÁ BEZPEČNOSTNÍ

LASERU VAROVÁNÍ: Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedodržením upozornění a pokynů může dojít k vážnému zranění. Veškerá upozornění a pokyny uschovejte pro budoucí použití. Tyto lasery obvykle nepředstavují optické nebezpečí, ačkoli delší pohled do paprsku může způsobit momentální oslepnutí. Nedívejte se přímo do laserového paprsku. Existuje nebezpečí v případě úmyslného pohledu do paprsku, a proto dodržujte veškeré následující bezpečnostní zásady:

1. Dodržujte pokyny výrobce pro používání a údržbu

2. Nikdy nemiřte paprskem na žádnou osobu ani jiný

předmět, než na kterém pracujete.

3. Nemiřte laserovým paprskem záměrně na jinou osobu92

20V posuvná pokosová pila

a zabraňte vystavení zraku déle než 0,25 sekundy.

4. Zajistěte, aby laserový paprsek vždy směřoval na

pevný zpracovávaný materiál bez odrazových ploch, například na dřevo nebo nelesklé povrchy. Lesklý zrcadlový ocelový plech nebo podobné materiály nejsou vhodné pro použití laseru, protože zrcadlový povrch může odrazit laserový paprsek na uživatele.

5. Nezaměňujte laserové zařízení za jiný typ. Veškeré

opravy smí provádět pouze výrobce nebo autorizovaný zástupce.

6. POZOR: V případě používání jiných ovládacích prvků

nebo nastavení, která nejsou v této dokumentaci výslovně uvedena, může dojít k vystavení nebezpečnému záření. Dodatečná bezpečnostní upozornění pro laser

Laserové zařízení použité u této pily patří do třídy 2 s maximálním vyzařovacím výkonem 1mW při vlnové délce 650nm. LASEROVÉ ZAŘÍZENÍ TŘÍDY 2: NEDÍVEJTE SE DO SVAZKU. BEZPEČNOSTNÍ

VAROVÁNÍ TÝKAJÍCÍ SE

BATERIÍ a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články. b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár. c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci. d) Nevystavujte baterii mechanickým rázům. e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření. f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření. g) Udržujte baterie čisté a suché. h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.

i) Baterie musí být před použitím nabita.

Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení. j) Nenechávejte baterii nabíjet, nebude-li baterie použita. k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu. l) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20 °C ± 5 °C). m) Při likvidaci baterií oddělte od sebe baterie s odlišnými elektrochemickými systémy. n) Provádějte nabíjení pouze v nabíječce, která je specikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru. o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením. p) Ukládejte baterie mimo dosah dětí. q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy. r) Není-li zařízení používáno, vyjměte z něj baterii. s) Provádějte řádnou likvidaci baterie. t) V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu. u) Nevyjímejte baterii z originálního obalu dříve, než bude použita.

v) Dodržujte polaritu vložených baterií plus

(+) a mínus (-) a zajistěte používání baterií správným způsobem. SYMBOLY Aby se omezilo nebezpečí zranění, uživatel si musí přečíst návod k obsluze Varování Používejte ochranu sluchu Používejte pomůcky pro ochranu očí Používejte protiprachovou masku (respirátor)

NEHLEĎTE DO PAPRSKU93

20V posuvná pokosová pila

Před výměnou příslušenství zajistěte, aby byla z nářadí vyjmuta baterie Používejte ochranné rukavice Nevystavujte ohni Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad Dřevo Nesprávně Správně Zamknout Odemknout Kotouč TCT Li-I on Akumulátor Li-Ion. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví. Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce. SEZNAM KOMPONENTŮ 1 PROVOZNÍ RUKOJEŤ

20V posuvná pokosová pila

• Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství. TECHNICKÉ ÚDAJE Typ WX845 WX845.9 (845 - označení strojního zařízení, zástupce akumulátorové pokosové pily) WX845 WX845.9 Jmenovité napětí 20 V Max** Otáčky naprázdno 3200/min Průměr řezného kotouče 216mm Řezná kapacita Pokos 0°/úkos 0° 220 x 70 mm Pokos 0°/ úkos 45° 220 x 41 mm Pokos 45°/ úkos 0° 155 x 70 mm Pokos 45°/ úkos 45° 155 x 41 mm Kapacita úhlových řezů 0~45

Kapacita pokosových řezů 0~45

L&R Hmotnost stroje 12.5kg 11.5kg ** Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20 voltů. Jmenovité napětí je 18 voltů.

Naměřená hladina akustického tlaku

= 92.2dB(A) Naměřený akustický výkon L

3dB(A) Používejte ochranu sluchu Uvedené hodnoty emisí hluku byly měřeny podle standardních zkušebních metod a lze je použít jako nástroj pro srovnání s jinými. Deklarované hodnoty emisí hluku lze také použít k předběžnému posouzení expozice. VAROVÁNÍ: Podle následujících příkladů a dalších změn způsobu použití se v závislosti na způsobu použití nástroje, a zejména při práci s jakým typem obrobku, může emise hluku ze skutečného použití elektrického nástroje lišit od deklarované hodnoty: Jak je nářadí používáno a jaké materiály budou řezány nebo vrtány. Nářadí musí být v dobrém stavu a musí být prováděna jeho řádná údržba. S nářadím musí být používáno správné příslušenství, a toto příslušenství musí být ostré a v dobrém stavu. Pokud používáte jakékoli příslušenství proti hluku. Nástroj se používá v souladu s jeho konstrukcí a zamýšleným použitím těchto pokynů. VAROVÁNÍ: Chcete-li být přesní, odhad doby působení vibrací v aktuálních podmínkách při použití tohoto nářadí by měl brát v úvahu také všechny části pracovního cyklu, jako jsou doby, kdy je nářadí vypnuto a kdy je v chodu ve volnoběžných otáčkách, ale ve skutečnosti neprovádí žádnou práci. Doba působení vibrací tak může být během celkové pracovní doby značně zkrácena. Pomáhá minimalizovat riziko vystavení hluku. VŽDY používejte ostré sekáče, vrtáky a nože. Provádějte údržbu tohoto nářadí podle těchto pokynů a zajistěte jeho řádné mazání (je-li to vhodné). Pokud chcete nástroj používat pravidelně, měli byste si zakoupit příslušenství odolné proti hluku.

WX845 WX845.9 Akumulátorový blok (WA3553) 1 / Nabíječka (WA3880) 1 / Řezný kotouč do dřeva (WA8201)

Klíč na řezný kotouč 1 1 Prachový sáček 1 1 Skládací pracovní vzpěry 2 2 Pracovní přídržná páka 1 1 Doporučujeme zakoupit příslušenství u stejného prodejce, u kterého jste koupili nářadí. Pro další detaily prostudujte obal příslušenství. Personál obchodu vám může pomoci a poradit.95 20V posuvná pokosová pila

POZNÁMKA: Před tím než začnete nářadí používat, přečtěte si pečlivě manuál. Použití výrobku Pokosová pila je určena jako stacionární stroj pro přímé a podélné řezy do dřeva. Je možné provádět i horizontální pokosové úhly vlevo a vpravo 0 ~ 45° a vertikální šikmé úhly 0° až + 45°. SESTAVENÍ A

Postup OBR. PŘED ZAHÁJENÍM PRÁCE Vyjmutí baterie Viz Obr. A1 Nabíjení baterie Viz Obr. A2 Nasazení baterie Viz Obr. A3 SESTAVENÍ Upevnění k pracovní stolici VAROVÁNÍ: Vždy se ujistěte, že je pokosová pila bezpečně namontována na pracovní stůl nebo na schválený pracovní stojan. Viz obr. B Instalace a sejmutí řezného kotouče POZNÁMKA: 1. Povolte, ale neodstraňujte šroub ochranného krytu;

2. Neodstraňujte žádné další šrouby;

3. Před výměnou řezného kotouče

stiskněte a držte tlačítko zámku hřídele a otáčejte řezným kotoučem, dokud nezaskočí (uslyšíte „cvaknutí“). VAROVÁNÍ: Vždy před výměnou řezného kotouče vyjměte akumulátorový blok! VAROVÁNÍ: Kryt řezného kotouče musí být před řezáním správně umístěn a šroub krytu řezného kotouče musí být bezpečně zašroubován. UPOZORNĚNÍ: Nikdy nestláčejte tlačítko zámku hřídele, pokud je řezný kotouč v záběru nebo pokud dobíhá. Viz obr. C1-C3 Instalace pracovní přídržné páky S pákou vlevo zdvihněte sestavu přes vodítko do vodicích čepů. Otočte přídržnými rukojeťmi přes hřídel a zajistěte je. POZNÁMKA: Páka by se měla pohybovat hladce, ale neměla by padat. Pokud je příliš volná, utáhněte šrouby přídržné rukojeti. Viz obr. D Instalace pracovních vzpěr Skládací pracovní vzpěry usnadňují řezání dlouhých obrobků. Chcete-li je nainstalovat, stiskněte konce k sobě, zasuňte do otvorů ve stole a nechejte pružinu vyskočit ven. Viz obr. E Připevnění/sejmutí prachového sáčku POZNÁMKA: Při používání pily mějte k otvoru pro odsávání prachových nečistot připojeno odsávací zařízení. Viz obr. F Umístění obrobku VAROVÁNÍ: VŽDY zajistěte, aby byl před provedením řezu obrobek zapřen po celé své délce o vodítko. Pokud bude mezi obrobkem a vodítkem ponechána mezera, může dojít k zaseknutí řezného kotouče v řezné dráze a k následnému odmrštění obrobku. Neprovádějte řezy prohnutých obrobků, které nemohou být v plném kontaktu s vodítkem. POZNÁMKA: Upravte přední opěrnou patku (10) tak, aby se dotýkala pouze podpůrného stolu, abyste předešli možnosti zhoupnutí vpřed. Zámek posuvu POZNÁMKA: Pilu je možné používat jako pevnou nebo jako posuvnou. Upevněnou v zadní poloze pro rychlé a snadné řezání úzkých obrobků. V posuvném režimu k řezání rozměrnějších obrobků. Posuvníky musí být take zajištěny při přepravě pily. Viz obr. G96 20V posuvná pokosová pila

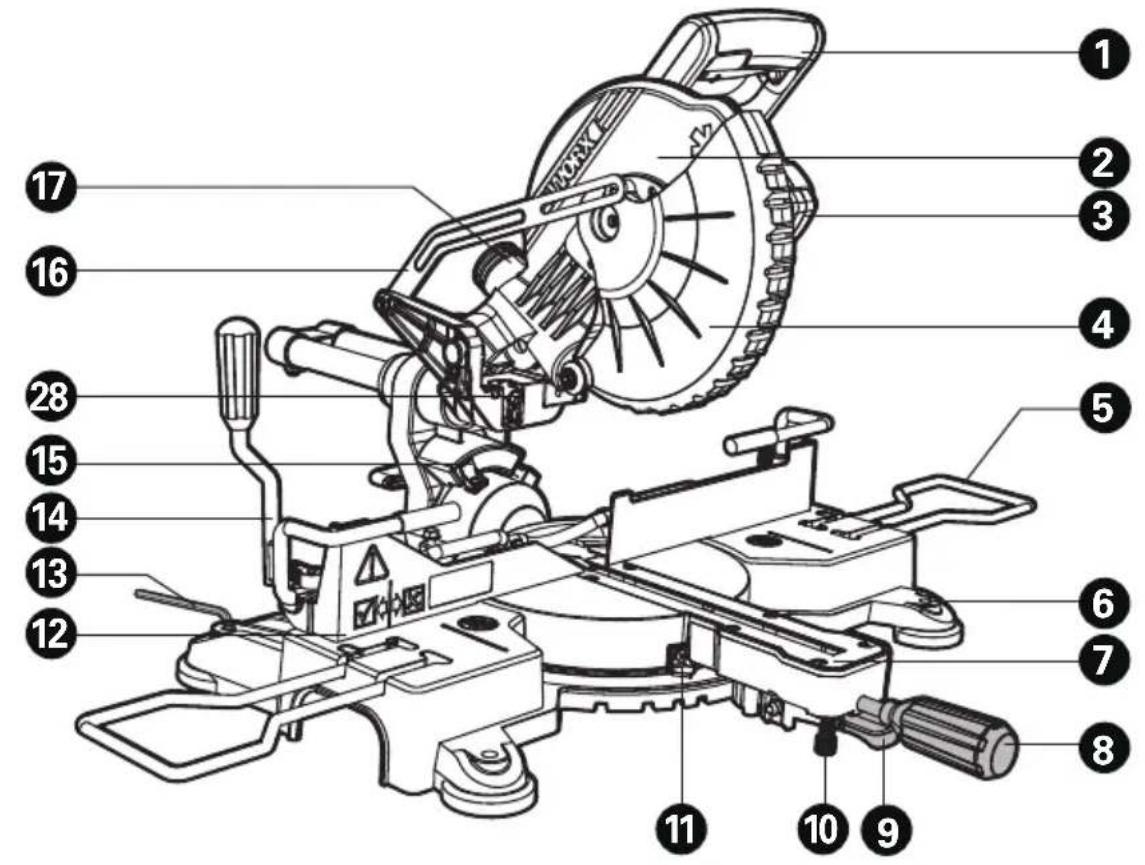

Nastavení pokosu POZNÁMKA: 1. Přední opěrná patka (10) vyžaduje seřízení tak, aby se pouze dotýkala opěrné pracovní plochy, aby se zastavilo vyklápění pily směrem dopředu .

2. Můžete použít přednastavené

polohy 0°,15°, 22.5°, 30°, 45° vlevo nebo vpravo uvolněním aretace pokosu při otáčení rukojeti zámku pokosu. Zarážka pokosu se usadí v jednom z dorazových zářezů, umístěných v rámu pokosového stolu. VAROVÁNÍ: Vždy utáhněte rukojeť zámku pokosu, NEPOUŽÍVEJTE pouze aretační zarážku. Viz obr. H Nastavení úhlu řezu

provedením řezu VŽDY pevně utáhněte pojistnou rukojeť úhlu řezu. Pokud tak neučiníte, může během řezu dojít k pohybu ramene pily. Viz obr. I Složené úhlové řezy VAROVÁNÍ: VŽDY věnujte zvláštní pozornost při provádění nastavení složených pokosových řezů v důsledku interakce nastavení dvou úhlů. VAROVÁNÍ: Přítlačnou páku obrobku, PŘÍDRŽNOU PRACOVNÍ PÁKU, lze použít pro běžné řezy a vaše ruce zůstanou v bezpečí. Některé neobvyklé řezy mohou vyžadovat odstranění přítlačné páky, PŘÍDRŽNÉ PRACOVNÍ PÁKY. Viz obr. J Nastavení hloubky řezu Hloubka řezu je nastavena z výroby, ale v případě potřeby ji lze mírně upravit. Viz obr. K PROVOZ VAROVÁNÍ: Nikdy neprovádějte žádné řezy, pokud není obrobek zajištěn na pracovním stole a přitlačen k vodítku. VAROVÁNÍ: Aby bylo zajištěno, že dráha kotouče je bez překážek, před provedením jakýchkoli řezů na obrobku vždy proveďte nejprve řez naprázdno bez pily pod proudem.

1. LINIE MINIMÁLNÍ DÉLKY

VAROVÁNÍ: Zkontrolujte a ujistěte se, že obrobek přesahuje linii MINIMÁLNÍ DÉLKY vyznačené na vodítku. Viz obr. L1 a L2 2.Spouštěcí spínač POZNÁMKA:

1. Zajišťovací čep by se měl používat

pouze při přenášení nebo skladování pily. Před řezáním zajišťovací čep vytáhněte, abyste uvolnili hlavu pily.

2. Při používání pily mějte k otvoru

pro odsávání prachových nečistot připojeno odsávací zařízení. VAROVÁNÍ: Abyste zabránili poranění ostřím řezného kotouče, nedávejte prosím ruce do prostoru okolo desky s řeznou štěrbinou. UPOZORNĚNÍ: Tato pokosová pila není určena k řezání kovů, zdiva ani cementových desek vyztužených vlákny. Nepoužívejte žádné brusné kotouče. Viz obr. M1 a M2

VAROVÁNÍ: Nezačněte řezat, dokud se řezný kotouč nebude stabilně otáčet. PŘED vyjmutím obrobku počkejte, až se rotující řezný kotouč zcela zastaví. Viz obr. N

Viz obr. O ÚDRŽBA VAROVÁNÍ: Před prováděním jakékoli údržby nebo servisu vyjměte akumulátor. K čištění zařízení nikdy nepoužívejte vodu ani chemické čisticí prostředky. Čistěte suchým hadříkem. Elektrická zařízení skladujte vždy na suchém místě. Větrací otvory motoru udržujte čisté. Udržujte všechny pracovní ovládací prvky bez nánosů prachu. Pokud se ve větracích otvorech objevují jiskry, jde o běžný jev a nedojde k poškození vašeho elektrického zařízení.

NÁŘADÍ Rozsah okolní teploty, pro použití a skladování nářadí a akumulátoru je 0

Doporučený rozsah okolní teploty pro nabíjecí systém v průběhu nabíjení je 0

PROSTŘEDÍ Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.97 20V posuvná pokosová pila

Naše společnost, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Prohlašujeme, že produkt Popis Akumulátorová pokosová pila WORX Typ WX845 WX845.9 (845 - označení strojního zařízení, zástupce akumulátorové pokosové pily) Určení řezání dřeva a obdobných materiálů Splňuje následující směrnice: 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 Splňované normy EN 62841-1 EN 62841-3-9 EN 55014-1 EN 55014-2 Osoba oprávněná uspořádat technický soubor, Name Marcel Filz Address Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2019/12/09 Allen Ding Zástupce vrchní konstrukční kanceláře, Testování & Certikace Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China98 20V Posuvná pokosová píla
