WX845.9 - Fierăstrău WORX - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului WX845.9 WORX în format PDF.
| Tip produs | Ferăstrău unghiular fără fir |
| Marcă | Worx |
| Model | WX845.9 |
| Tensiune nominală | 20 V Max (18 V nominal) |
| Viteză în gol | 3200 rpm |
| Diametru lamă | 216 mm |
| Capacitate de tăiere (0°/0°) | 220 x 70 mm |
| Capacitate de tăiere (0°/45°) | 220 x 41 mm |
| Capacitate de tăiere (45°/0°) | 155 x 70 mm |
| Capacitate de tăiere (45°/45°) | 155 x 41 mm |
| Plajă unghi | 0-45° stânga și dreapta |
| Plajă înclinare | 0-45° |
| Greutate netă | 11.5 kg |
| Alimentare | Baterie litiu-ion 20 V Max |
| Baterie inclusă | Da (model WA3553) |
| Încărcător inclus | Da (model WA3880) |
| Laser de ghidare | Clasa 2, 650 nm, 1 mW |
| Nivel presiune acustică | 92.2 dB(A) |
| Nivel putere acustică | 105.2 dB(A) |
| Funcții principale | Tăiere unghi, tăiere înclinată, tăiere unghi compus, tăiere culisantă |
| Întreținere și curățare | Curățați cu o cârpă uscată; păstrați fantele de ventilație curate; scoateți bateria înainte de întreținere |
| Siguranță | Protecție inferioară rotativă, blocare ax, întrerupător cu trăgaci cu știft de blocare |
| Piese de schimb și reparabilitate | Bateria și încărcătorul disponibile ca piese de schimb; lamă de schimb WA8201; reparație de către producător sau agent autorizat |
| Informații generale | Conform standardelor EN 62841-1, EN 62841-3-9, EN 55014-1, EN 55014-2 |
Întrebări frecvente - WX845.9 WORX
Întrebările utilizatorilor despre WX845.9 WORX
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Fierăstrău în format PDF gratuit! Găsiți manualul dvs. WX845.9 - WORX și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. WX845.9 mărcii WORX.
MANUAL DE UTILIZARE WX845.9 WORX

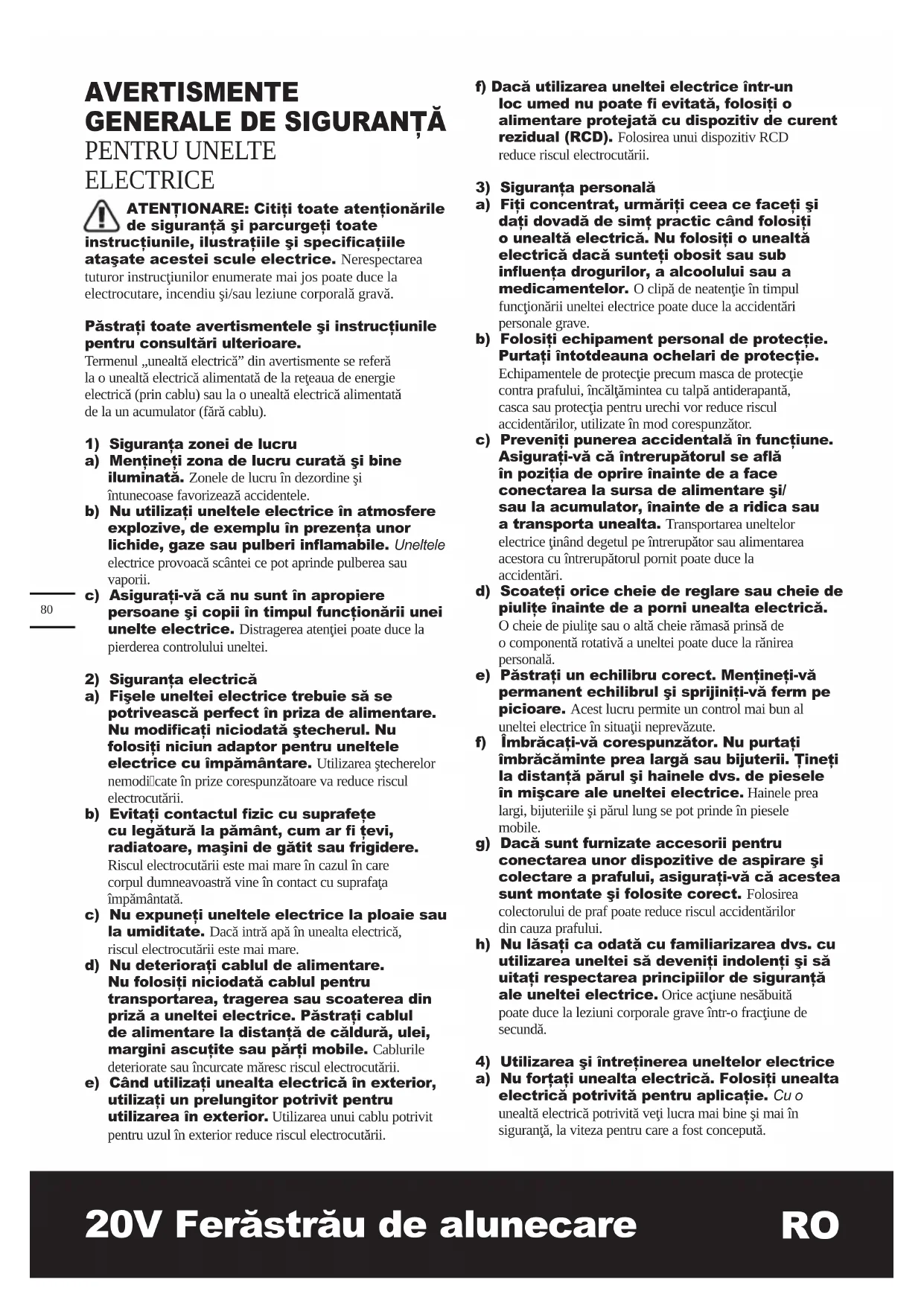

ATENTIONARE: Citiți toate atenționările de siguranță și parcurgeți toate uctiunile, ilustrațiile și specificațiile atașate acestei scule electrice. Nerespectarea tuturor instrucțiunilor enumerate mai jos poate duce la electrocutare, incendiu și/sau leziune corporală gravă.
Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.
Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la rețeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un acumulator (fără cablu).
1) Siguranta zonei de lucru
a) Mentineți zona de lucru curată și bine iluminată. Zonele de lucru în dezordine și întunecoase favorizează accidentele.
b) Nu utilizați uneltele electrice în atmosfere explozive, de exemplu în prezența unor lichide, gaze sau pulberi inflamabile. Uneltele electrice provoacă scântei ce pot aprinde pulperea sau vaporii.
c) Asigurați-vă că nu sunt în apropiere persoane și copii în timpul funcționării unei unelte electrice. Distragerea atenției poate duce la pierderea controlului uneltei.
2) Siguranta electrică
a) Fișele uneltei electrice trebuie să se potrivească perfect în priza de alimentare. Nu modificați niciodată ștecherul. Nu folosiți niciun adaptor pentru uneltele electrice cu împământare. Utilizarea ștecherelor nemodiLucate în prize corespunzătoare va reduce riscul electrocutării.
b) Evitați contactul fizic cu suprafete cu legătură la pământ, cum ar fi tevi, radiatoare, mașini de gătit sau frigidere.
Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafața împământată.
c) Nu expuneți uneltele electrice la ploaie sau la umiditate. Dacă intră apă în unealta electrică, riscul electrocutării este mai mare.
d) Nu deteriorați cablul de alimentare. Nu folosiți niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstrați cablul de alimentare la distanță de căldură, ulei, margini ascuțite sau părți mobile. Cablurile deteriorate sau încurcate măresc riscul electrocutării.
e) Când utilizati unealta electrică în exterior, utilizati un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării.
f) Dacă utilizarea uneltei electrice într-un loc umed nu poate fi evitată, folositi o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.
3) Siguranța personală
a) Fiți concentrat, urmăriți ceea ce faceți și dati dovadă de simț practic când folosiți o unealtă electrică. Nu folosiți o unealtă electrică dacă sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenție în timpul funcționării uneltei electrice poate duce la accidentări personale grave.
b) Folosiți echipament personal de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție precum masca de protecție contra prafului, încălțămintea cu talpă antiderapantă, casca sau protecția pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător.
c) Preveniți punerea accidentală în funcțiune. Asigurați-vă că întrerupătorul se află în poziția de oprire înainte de a face conectarea la sursa de alimentare și/ sau la accumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări.
d) Scoateți orice cheie de reglare sau cheie de piulițe înainte de a porni unealta electrică. O cheie de piulițe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală.
e) Păstrați un echilibru corect. Mentineți-vă permanent echilibrul și sprijiniți-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situații neprevăzute.
f) Îmbrăcați-vă corespunzător. Nu purtați îmbrăcăminte prea largă sau bijuterii. Tineți la distanță părul și hainele dvs. de piesele în mișcare ale uneltei electrice. Hainele prea largi, bijuteriile și părul lung se pot prinde în piesele mobile.
g) Dacă sunt furnizate accesorii pentru conectarea unor dispositive de aspirare și colectare a prafului, asigurați-vă că acestea sunt montate și folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului.
h) Nu lăsați ca odată cu familiarizarea dvs. cu utilizarea uneltei să deveniți indolenti și să uitați respectarea principiilor de siguranță ale uneltei electrice. Orice acțiune nesăbuită poate duce la leziuni corporale grave într-o fracțiune de secundă.
4) Utilizarea și întreținerea uneltelor electrice
a) Nu forțați unealta electrică. Folosiți unealta electrică potrivită pentru aplicatie. Cu o unealtă electrică potrivită veți lucra mai bine și mai în siguranță, la viteza pentru care a fost concepută.
b) Nu utilizați unealta electrică dacă nu o puteți porni sau opri de la întrerupător.
Orice unealtă electrică ce nu poate fi acționată de la întrerupător este periculoasă și trebuie reparată.
c) Deconectați ștecherul de la sursa de alimentare electrică și/sau scoateți acumulatorul detașabil din unealta electrică înainte de orice reglaj, schimbare de accesorii sau de stocare a uneltei. Astfel de măsuri de siguranță reduc riscul pornirii accidentale a uneltei electrice.
d) Nu lăsați uneltele electrice la îndemâna copiilor și nu permiteți persoanelor ce nu știu să le manevreze și nu cunosc instrucțiunile să acționeze aceste unelte.
Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.
e) Întreținerea uneltei electrice și ale accesoriiilor aferente. Verificați posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situații care pot afecta funcționarea uneltei electrice. Dacă unealta electrică este deteriorată, reparați-o înainte de utilizare. Multe accidente sunt provocate din cauza întreținerii incorecte a uneltelor.
f) Uneltele de tăiere trebuie menținute ascuțite și curate. Riscul blocării uneltelor de tăiere cu margini ascuțite întreținute corect este mai mic și acestea sunt mai ușor de controlat.
g) Utilizați unealta electrică, accesoriiile, piesele etc. conform acestor instrucțiuni, luând în considerare condițiile de lucru și operația de efectuat. Folosirea uneltei electrice pentru operații diferite de cele pentru care a fost concepută poate duce la accidentare.
h) Păstrați uscate, curate și fără urme de ulei sau grăsime mânerele și suprafețele de apucare ale uneltei. Mânerele și suprafețele de apucare alunecoase împiedică manipularea și controlul sigur al uneltei tocmai în cele mai neașteptate situații.
5) Utilizarea și întreținerea uneltelor cu acumulatori
a) Efectuati reîncărcarea numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un anumit tip de accumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de accumulator.
b) Folositi maşinile electrice numai cu acumulatorii special destinați acestora.
Utilizarea oricăror altor acumulatori poate prezenta risc de rănire și de incendiu.
c) Când nu folosiți acumulatorul, țineți-l la distanță de obiecte metalice precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne.
Un scurtcircuit al bornelor acumulatorului poate duce la arsuri sau incendiu.
d) în condiții necorespunzătoare de utilizare, se poate prelinge lichid din accumulator;
evitați contactul. În caz de producere accidentală a contactului, clătiți bine cu apă. Dacă v-a intrat lichid în ochi, consultați imediat medicul. Lichidul expulzat din accumulator poate cauza iritații sau arsuri.
e) Nu utilizati acumulatorul sau scula dacă acestea sunt deteriorate sau modificate.
Accumulatoarele deteriorate sau modificate se pot comporta într-un mod impredictibil, crescând riscul unui incendiu, unei explozii sau leziunilor corporale.
f) Evitați expunerea la foc și la temperaturi excesive a accumulatorului sau a sculei.
Expunerea la foc sau la temperaturi care depășesc 130°C poate duce la explozie.
g) Respectați toate instrucțiunile de reîncărcare și nu încărcați acumulatorul sau scula decât în plaza de temperaturi specificată în instrucțiuni. Reîncărcarea necorespunzătoare sau la temperaturi din afara plajei de temperaturi specificate poate duce la deteriorarea acumulatorului și la creșterea riscului de incendiu.
6) Service
a) Service-ul uneltei electrice trebuie efectuat de persoane calificate, folosind doar piese de schimb originale. Acest lucru va asigura folosirea în continuare a uneltei electrice în siguranță.
b) Nu reparați niciodată acumulatoarele deteriorate. Service-ul acumulatoarelor trebuie efectuat numai de către fabricant sau de centre de service autorizate.
INSTRUCTIUNI DE SIGURANTĂ PENTRU FERĂSTRÁIELE
a) Fierăstraiele de tocat se folosesc pentru tăierea lemnului sau a produselor asemănătoare lemnului și nu pot fi utilizate cu mașini de tocat pentru a tăia materiale de fier, cum ar fi bare, tije, stifturi și altele. Praful abraziv poate provoca blocarea părților în mișcare, cum ar fi giulgiul inferior. Scânteile de la tăierea abrazivă vor arde giulgi, inserții cu fante și alte părți din plastic.
b) Ori de câte ori este posibil, utilizați blocaje pentru a susține piesa de prelucrat. Dacă sprijiniți piesa de prelucrat cu mâinile, trebuie să țineți întotdeauna mâinile la cel puțin 100 mm distanță de ambele părți ale lamei. Nu folosiți ferăstrăul pentru a tăia bucăți prea mici, deoarece acestea pot fi bine fixate sau fixate manual. Dacă mâna dvs. este prea aproape de lamă, atingerea lamei crește riscul de rănire.
c) Piesa de prelucrat trebuie să fie staționată și aproape de gard și masă. Nu introduceți piesa în lucrare sau "mână liberă" în niciun fel. Piesele de lucru neconstruse sau în mișcare pot fi aruncate la viteze mari, provocând răni.
d) Ímpingeți ferăstrăul pe piesa de prelucrat.
Nu trageți ferăstrăul peste piesa de prelucrat. Pentru a tăia, ridicati capul ferăstrăului și trageți-l din piesa de prelucrat fără să taie, apoi porniți motorul, împingeți capul ferăstrăului în jos, apoi împingeți ferăstrăul peste piesa de prelucrat. Tăierea cursei de tractiune poate determina lama să urce în partea de sus a piesei de prelucrare și să împingă ansamblul lamei în mod violent spre operator.
e) Nu treceți niciodată mâna peste linia de tăiere prevăzută în fața sau în spatele lamei de ferăstrău. "Cruce cu mâna"sprijină piesa de lucru tinând-o în dreapta lamei cu mâna stângă și invers.
f) Nu folosiți niciodată nici o mână pentru a ajunge în spatele gardului de la o distanță de aproximativ 100 mm de laturile lamei de ferăstrău pentru a îndepărta rumegusul sau când lama de ferăstrău este rotită din orice alt motiv. Lama de ferăstrău rotativ și mâna dvs. nu pot fi observate și pot apărea răni grave.
g) Verificați piesa înainte de tăiere. Dacă piesa este îndoită sau curbată, fixați partea exterioară curbă către gard. Asigurați-vă întotdeauna că nu există goluri între gard și masă de-a lungul liniei de tăiere. Piesele de prelucrare îndoite sau curbate se pot denatura sau se pot deplasa și pot cauza lipirea pe lama de ferăstrău rotativ în timpul tăierii. Nu trebuie să existe unghii sau obiecte străine pe piesa de prelucrat.
h) Nu folosiți ferăstrău decât dacă toate instrumentele, rumegușul și altele sunt pe bancul de lucru. Poate arunca resturi mici, lemn liber sau alte obiecte în contact cu lame rotative la viteză mare.
i) Tăiați o singură piesă de lucru simultan.
Piesele de prelucrare multiple stivuite nu sunt suficient de prindute sau susținute și se pot lipi de lamă sau deplasare în timpul procesului de tăiere.
j) înainte de utilizare, asigurați-vă că ferăstrăul miter este instalat sau plasat pe o suprafață de lucru stabilă și stabilă. O suprafață de lucru netedă reduce riscul ca ferăstrăul miter să devină instabil.
k) Planifică-ți munca. De fiecare dată când schimbați reglarea unghiului sau a tevii, asigurați-vă că luneta reglabilă este setată corect pentru a susține piesa de prelucrat și a nu interfera cu lama ferăstrăului sau cu sistemul de protectie. Fără a roti instrumentul în poziția "PORNIT" și fără piese de lucru pe masă, deplasați lama ferăstrăul prin tăietura simulată completă pentru a vă asigura că nu interferează sau nu va reduce pericolul peripeției.
I) Oferiți un suport suficient pentru piese mai late sau mai lungi decât masa, cum ar fi extensiile de masă, gaterele și altele. Piesele de prelucrare care sunt mai lungi sau mai largi decât masa de ferăstrău miter pot să se răstoarnă dacă nu sunt susținute ferm. Dacă piesa de tăiere sau piesa de prelucrat este înclinată, protectția inferioară poate fi ridicată sau aruncată de o lamă rotativă.
m) Nu folositi pe altcineva în locul unei extensii
de tabel sau ca alt suport. Suportul instabil pentru piesa de prelucrare poate determina lama să se lipească sau să mute piesa în timpul procesului de tăiere, trăgând pe tine și pe asistentul tău în lama rotativă.
n) Tăierea nu trebuie prinsă sau apăsată pe lama de ferăstrău rotativ. Dacă este restricționat (adică folosind un dop), bucățile de tăiere se pot tăia pe lamă și aruncați violent.
o) Utilizați întotdeauna cleme sau dispositive concepute pentru a sprijini în mod corespunzător materiale rotunde, cum ar fi tije sau tuburi. Tija se rostogolește cu ușurință în timpul tăierii, făcând lama să "biti" și să tragă piesa în lucrare cu mâna.
p) Lăsați lama să atingă viteza maximă înainte de a atinge piesa de prelucrat. Acest lucru va reduce riscul de aruncare de artefacte.
q) Dacă piesa sau lama se blochează, opriți ferăstrăul. Așteptați ca toate piesele în mișcare să nu se mai rotească și să deconectați de la sursa de alimentare și / sau să scoateți bateria. Apoi lucrați pentru a elibera materialul blocat. Fierbarea continuă cu piese blocate poate provoca controlul necontrolat sau deteriorarea ferăstrăului.
r) După ce tăierea este completă, eliberați întrerupătorul, apăsați capul ferăstrăului în jos și așteptați ca lama să se oprească, apoi scoateți lama de tăiere. Este periculos să te apropii de lama glisantă cu mâna ta.
s) Tineți ferm mânerul atunci când faceți o tăietură incompletă sau înainte de a elibera întrerupătorul înainte ca ferăstrăul să fie complet în poziția în jos. Acțiunea de frânare a ferăstrăului poate face ca capul ferăstrăului să se dea jos brusc și există pericolul de rănire.
t) Pentru lemn și materiale similare, utilizati numai lame de ferăstrău care respectă EN 847-1, așa cum recomandă producătorul.
AVERTISMENTE GENERALE PRIVIND SIGURANTA PENTRU ÁPARATUL DUMNEAVOASTRÁ CU LASER
AVERTISMENT: Citiți toate instrucțiunile și avertismentele privind siguranța.
Nerespectarea avertismentelor și instrucțiunilor poate cauza răni grave.
Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.
Aceste lasere nu prezintă în mod normal un pericol optic, deși privitul direct în fascicul poate cauza orbirea temporară.
Nu priviți direct în fasciculul laser. Poate exista un pericol dacă priviți în direct în fascicul; respectați toate regulile
privind siguranța astfel:
- Laserul va fi utilizat și întreținut în conformitate cu instructiunile producătorului.
- Nu îndreptați niciodată fasciculul spre o persoană sau un alt obiect în afară de piesa de prelucrat.
- Fasciculul laser nu trebuie îndreptat intenționat spre o altă persoană și nu se va permite îndreptarea directă a acestuia spre ochii unei persoane pentru un timp mai mare de 0,25 secunde.
- Asigurați-vă întotdeauna că fasciculul laser este îndreptat spre o piesă de lucru robustă fără suprafețe reflectorizante, de exemplu, lemnul sau suprafețele cu înveliș dur sunt acceptate. Tabla de oțel reflectorizantă lucioasă și deschisă la culoare, sau alte materiale similare, nu este potrivită pentru aplicațiile laser deoarece suprafața reflectorizantă poate direcționa fasciculul laser înapoi către operator.
- Nu înlocuiti dispozitivul laser cu un tip diferit. Producătorul sau un agent autorizat trebuie să efectueze reparațiile.
- ATENTIE: Utilizarea altor comenzi sau ajustări decât cele specificate în prezentul manual poate cauza expunerea la radiatii periculoase.
Avertismente suplimentare privind siguranța pentru laserul de clasă 2
Dispozitivul laser prevăzut pe această unealtă este de clasa 2, cu o emisie maximă de radiații de 1mW și o lungime de undă de 650 nm.
RADIATII LASER DE CLASĂ 2, NU PRIVITI ÎNSPRE FASCICUL
AVERTISMENTE PRIVIND SIGURANTA PENTRU ACUMULATOR
a) Nu demontați, deschideti sau rupeti elementele sau accumulatorul.
b) Nu scurtcircuitati un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când bateria nu este în uz, țineți-o la distanță de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneți acumulatorul la şocuri mecanice.
e) În cazul scurgerii accumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.
f) Consultați medicul imediat dacă ați înghițit un element sau un accumulator.
g) Mentineți acumulatorul curat și uscat.
h) Ştergeți terminalele accumulatorului cu o cârpă curată și uscată dacă se murdăresc.
i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.
j) Nu încărcați acumulatorul atunci când nu îl utilizati.
k) După perioade extinse de depozitare, ar putea fi necesară încărcarea și descărcarea acumulatorului de mai multe ori pentru a obține performanțe maxime.
I) Acumulatorul oferă cele mai bune performanțe când este operat la temperatura normală a camerei (20 °C ± 5 °C).
m) Când depuneți la deșeuri accumulatorii, păstrați separat accumulatorii unor sisteme electrochimice diferite.
n) Reîncărcați folosind doar încărcătorul specificat de WORX. Nu utilizați alt încărcător decât cel prevăzut în mod specific pentru a fi utilizat împreună cu acest echipament. Un încărcător potrivit pentru un tip de cartuș de acumulatori poate provoca riscul incendierii dacă este folosit pentru un alt tip de cartuș de acumulatori.
o) Nu utilizati acumulatoare care nu sunt concepute pentru a fi utilizate cu acest echipament.
p) Nu lăsați accumulatorul la îndemâna copiilor.
q) Păstrați documentația originală a produsului pentru consultări ulterioare.
r) Îndepărtati accumulatorul din echipament atunci când nu îl utilizati.
s) Eliminați accumulatorul în mod corespunzător.
t) Nu introduceți în aparat acumulatoare care provin de la producători diferiti sau cu capacităti, dimensiuni sau tipuri diferite.
u) Nu scoateți pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia.
v) Tineți cont de polaritatea (+) și (−) indicate pe accumulator pentru asigura o utilizare corectă a acestuia.
SIMBOLURI
| Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucțiuni | |
| Avertisment | |
| Purtați echipament de protecție pentru urechi | |
| Purtați echipament de protecție pentru ochi | |
| Purtați mască de protecție contra prafului | |
| NU PRIVITI ÎNSPRE FASCICUL | |
| RADIATII LASER | |
| Asigurați-vă că accumulatorul este scos înaintea schimbării accesoriiilor | |
| Purtați mănuși de protecție | |
| Nu ardeți | |
| Bateriile pot intra în circuitul apei, dacă sunt lichidate incorrect, fapt ce poate fi periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate. | |
| Lemn | |
| Incorrect | |
| Corect | |
| Blocare | |
| Deblocare | |
| Pânză TCT |
 | Baterie Li-lon. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase. |
 | Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea. |
* Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.
LISTA COMPONENTĂ
| 1 MÂNER DE OPERARE | |
| 2 PAZA FIXÃ SUPERIOARÃ | |
| 3 CARCASA MOTORULUI | |
| 4 PROTECTIA ROTATIVÃ SUPERIOARÃ | |
| 5 STAND DE LUCRU PLIABIL | |
| 6 GAURA DE MONTARE | |
| 7 MASA DE TAIAT | |
| 8 MITRE BLOCARE MÂNER | |
| 9 MITRE DETENT DE PRESÃ | |
| 10 PIESE DE SUPORT ANTERIOR | |
| 11 SCARA MITREI | |
| 12 GARD | |
| 13 LAMÃ CHEIE | |
| 14 TIJA DE FIXARE A PIESEI | |
| 15 SCARÃ DE TEŞ | |
| 16 ARMURI RETRASE | |
| 17 PORTUL DE PRAF | |
| 18 COMUTATOR DE DECLANŞARE | |
| 19 BLOCARE-LA PÂRGHIE | |
| 20 SURUB DE REGLARE A ADÂNCIMII DE TÃIERE | |
| 21 BLOCAREA ACULUI | |
| 22 BUTON DE BLOCARE GLISANT | |
| 23 CURSOR | |
| 24 BUTON DE BLOCARE CU TEV | |
| 25 KNOB DE ÎNCĂRCARE A PĂRTULUI DE LA MUNCĂ | |
| 26 PACHET DE BATERII* | |
| 27 BUTON DE ELIBERARE A BATERIEI* | |
| 28 LASER | |
| 29 LASER COMUTATOR PORNIT / OPRIT | |
| 30 CAPACUL ȘURUBULUI LAMEI (VEZI FIGURA C1) | |
| 31 ȘURUBURILE DE ACOPERIRE CU ȘURUB (VEZI FIGURA C1) | |
| 32 FLANSA INTERIOARĂ (VEZI FIGURA C2) | |
| 33 LAMA DE FERĂSTRĂU (VEZI FIGURA C2) | |
| 34 FLANSA EXTERIOARĂ (VEZI FIGURA C2) | |
| 35 BUTON DE BLOCARE A AXULUI (VEZI FIGURA C2) | |
| 36 GEANTĂ DE GUNOI (VEZI FIGURA F) |
DATE TEHNICE
Tip WX845 WX845.9(845- denumire mecanică, reprezentativă pentru ferăstrăul cu miter)
| WX845 WX845.9 | |
| Tensiune nominală | 20 V - Max** |
| Fără viteză de încărcare | 3200/min |
| Dimensiunea lamei 216mm | |
| Capacitate de tăiere | |
| Mitră 0° / Teşitură 0° | 220 x 70 mm |
| Mitră 0° / Teşitură 45° | 220 x 41 mm |
| Mitră 45° / Teşitură 0° | 155 x 70 mm |
| Mitră 45° / Teşitură 45° | 155 x 41 mm |
| Abilitate teşitură 0~45 | ° |
| Abilitatea mitră 0~45 | ° L&R |
| Greutatea mașinii | 12.5kg 11.5kg |
**Tensiune măsurată în gol. Tensiunea inițială a bateriei
atinge maximum 20 volți. Tensiunea nominală este de 18 volți.
INFORMATII PRIVIND ZGOMOTUL
| Presiune sonică ponderată L | _pA = 92.2dB(A) |
| Putere acustică ponderată A L | _wA = 105.2 dB(A) |
| K_pA \& K_wA | 3dB(A) |
Purtați echipament de protecție pentru urechi
Valorile de emisie de zgomot mentionate au fost măsurate în conformitate cu metodele de testare standard și pot fi utilizate ca instrument pentru compararea cu altul. Valorile declarate ale emisiilor de zgomot pot fi, de asemenea, utilizate pentru evaluarea preliminară a expunerii.
AVERTIZARE: În conformitate cu următoarele exemple și alte modificări ale metodei de utilizare, în funcție de modul în care este utilizată scula și, în special, atunci când lucrați cu ce tip de piesă, emisia de zgomot din utilizarea efectivă a uneia electrice poate diferi de valoarea declarată:
Modul în care scula este folosită și tipul de materiale tăiate sau sfredelite.
Scula este în stare bună de funcționare și bine întreținută. Folosirea accesoriului corect pentru sculă și păstrarea acesteia în condiții bune.
Dacă utilizati accesorii anti-zgomot.
Şi instrumentul este utilizat în conformitate cu proiectarea sa și utilizarea prevăzută a acestor instrucțiuni.
ATENTIONARE: Pentru a fi corectă, estimarea nivelului de expunere în condiții concrete de folosire trebuie să ia în considerare toate părțile ciclului de operare cum ar fi de câte ori scula este oprită și cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnificativ nivelul de expunere de-a lungul perioadei de lucru totale.
Vă ajută la reducerea riscului de expunere la zgomot.
Folosiți ÎNTOTDEAUNA dalte, burghiuri și lame ascuțite.
Păstrați acest aparat în conformitate cu aceste instrucțiuni și păstrați-l bine gresat (dacă e cazul).
Dacă doriți să utilizați instrumentul în mod regulat, ar trebui să cumpărați un accesoriu rezistent la zgomot.
ACCESORII
| WX845 | WX845.9 | |
| Pachet de baterii (WA3553) 1 / | ||
| Încărcător (WA3880) | 1 / | |
| Lama de taiere a lemnului (WA8201) | 1 | 1 |
| Cheie de lamă 1 1 | ||
| Geantă de gunoi 1 1 | ||
| Stand de lucru pliabil 2 2 | ||
| Tija de fixare a piesei 1 1 |
Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.
INSTRUCTIUNI DE UTILIZARE
NOTĂ: Înainte de a utiliza unealta, citiți cu atenție manualul de instrucțiuni.
Utilizare posibilă
Ferăstrăul miter este proiectat ca o mașină staționară pentru a realiza tăieturi drepte longitudinale și transversale pe lemn. Sunt posibile unghiuri orizontale de mitrare de 0 \~ 45° L&R, precum și unghiuri verticale între 0 și + 45°.
ASAMBLARE ŞI OPERARE
| Actiune Figura | |
| ÎNAINTE DE OPERAȚIUNEA | |
| Scoaterea accumulatorului vezi Figura A1 | |
| Încărcarea accumulatorului vezi Figura A2 | |
| Instalarea accumulatorului vezi Figura A3 | |
| ASAMBLARE | |
| Instalare desktopATENTIE: Asigurati-văîntotdeauna că ferăstrăul miter este montat în siguranță pe un banc de lucru sau pe un banc de lucru aprobat. | vezi Figura B |
| Instalarea și îndepărtarealamelor de ferăstrăuNOTĂ:1. Slăbiți, dar nu îndepărtați șuruburilede pe capacul șurubului;2. Nu îndepărtați alte șuruburi;3. Apăsați și mențineți apăsat butonulde blocare a axului, continuați să rotițilama până când se blochează (auzițiun sunet "clic"), apoi înlocuiți lama.⚠️ATENTIE:Înainte de a înlocuilama, asigurați-vă că scoatețibateria!⚠️ATENTIE:Capacul șurubuluilamei trebuie să fie poziționatcorespunzător, iar șuruburile capaculuìșurubului trebuie să fie strânse înainte destrângere.PRUDENTĂ:Nu apăsați butonul deblocare a axului în timp ce lama estepornită sau alunecă. | vezi FiguraC1-C3 |
| Instalarea tijei de fixare alucrărilorCu ajutorul manetei din stânga, ridicaticomponenta în sus și peste gard înpivotul de poziționare.Rotiți butonul fix pe arbore pentru a-Ibloca în loc.NOTĂ:Mânerul trebuie să se deplaseze lin, darnu poate cădea.Dacă este prea liber, strângeți șurubulcare fixează butonul. | vezi Figura D |
| Instalarea standului de lucruStandul de lucru pliabil face ușor tăiereape termen lung.Când instalați, strângeți cele douăcapete, introduceți-le în sloturile de pemasă și trageți-le spre exterior. | vezi Figura E |
| Instalați / îndepărtați punga deprafNOTĂ:Când utilizați unelte, țineți portulde colectare a prafului la dispozitivul decolectare a prafului. | vezi Figura F |
| Aranjament de lucru⚠️ATENTIE:ÎNTOTDEAUNA seasigură că lucrările sunt împotrivagardului, deoarece are întreaga lungimeînainte de tăiere. Dacă există un decalajîntre piesa de prelucrat și gard, lama s-arputea bloca în tăietură și arunca piesa deprelucrat.Nu tăiați coturi care nu ating completgardul.NOTĂ:Reglați piciorul de susțineredin față (10), astfel încât să atingă doarplatforma de sprijin pentru a prevenişansa de a se balansa înainte. | |
| Blocare glisantăNOTĂ: Fierastraul poate fi folosit fix sau culisant. Fixat în poziția din spate pentru tăierea rapidă și ușoară a pieselor înguste. Glisați pentru a tăia o gamă mai largă de lucru. Diapozitivul trebuie de asemenea blocat pentru transport. | vezi Figura G |
| Reglare mitrăNOTĂ:1. Picionul de susținere din față (10) trebuie reglat astfel încât acesta să contacteze doar suprafața de lucru a suportului pentru a împiedica să se înclineze în față.2. Puteți elibera eliberarea pivotului miter atunci când rotiți mânerul de blocare a mitrului pentru a o poziționa rapid la stânga sau la dreapta la 0 °, 15 °, 22.5 °, 30 °, 45 °. Pawl miter se poziționează într-un loc de oprire în cadrul mesei miter.⚠️ATENTIE: Strângeți întotdeauna mânerul de blocare a mitrului și NU vă bazați numai pe lacul de miter. | vezi Figura H |
| Reglare teșitură⚠️ATENTIE: ÎNTOTDEAUNA strângeți sigur butonul de blocare a tevorului INAINTE DE a face o tăietură. În caz contrar, brațul ferăstrăului se poate mișca în timpul tăierii. | vezi Figura I |
| Şampon compus⚠️ATENTIE: ÎNTOTDEAUNA, aveți grijă deosebită atunci când faceți setări de mitrare compuse datorită interacțiunii celor două setări de unghi.⚠️ATENTIE: Maneta de menținere a muncii, PĂRTA DE TINERE A MUNCII, poate fi folosită pentru toate tăieturile normale și vă va menține în siguranță mâinile. Unele tăieturi neobisnuite pot necesita să fie îndepărtată pârghia de menținere , PĂRTA DE TINERE A MUNCII. | vezi Figura J |
| Reglarea adâncimii de tăiere Adâncimea de tăiere este setată la fabrică, dar poate fi ajustată ușor, dacă este necesar. | vezi Figura K |
| OPERATIUNE⚠️ATENTIE: Nu tăiați decât dacă materialul este fixat pe o masă și sprijinit de un gard.⚠️ATENTIE: Pentru a vă asigura că calea lamei nu este obstrucționată, tăiați întotdeauna uscat fără curent înainte de a tăia lucrări. |
| 1. Linia de MINIM LUNGIMEATENTIE: Verificați dacă piesa de lucru iese din linia de MINIM LUNGIME indicată pe balustrada. | vezi FiguraL1&L2 |
| 2. Comutator de declanșare NOTĂ:1. Pinii de blocare sunt folositți numai la transportul sau depozitarea ferăstrăului. Scoateți știftul de blocare înainte de tăiere pentru a elibera capul de ferăstrău.2. Când utilizați unelte, țineți portul de colectare a prafului la dispozitivul de colectare a prafului.ATENTIE: Pentru a evita tăierea rănilor cu lame ascuțite, nu așezați mâinile pe tabla de tăiere.PRUDENTĂ: Nu folositți un ferăstrău miter pentru a tăia produse din metal, zidărie sau fibre de ciment. Nu folositți lame abrazive. | vezi FiguraM1&M2 |
| 3. CulturăAVERTIZARE: Nu începeți să tăiați până când lama este stabilă. Așteptați până când lama nu se mai rotește INAINTE DE a scoate piesa de prelucrat. | vezi Figura N |
| 4. Depozitare | vezi Figura O |
MENTENANTĂ
ATENTIE: Scoateți bateria înainte de orice service sau mentenanță. Nu utilizați niciodată apa sau agenți de curățare chimici pentru curățarea aparatului dumneavoastră electric. Ștergeți cu o lavetă uscată. Depozitați aparatul dumneavoastră într-un loc uscat. Mențineți orificiile de ventilare ale motorului curate. Mențineți toate controlerele de lucru libere de praf. În cazul în care observați scântei ieșind din orificiile de ventilare, acest lucru este normal și nu va defecta aparatul dumneavoastră.
CONSIDERATII PRIVIND UNELTELE ALIMENTATE CU ACUMULATOR
Plaja temperaturii ambientale în care se poate utiliza și stoca unealta electrică și accumulatorul, este cuprinsă între 0-45°C.
Plaja temperaturii ambientale în care se poate utiliza sistemul de reîncărcare și se poate reîncărca accumulatorul, este cuprinsă între 0-40°C.
PROTECTIA MEDIULUI
Produsele electrice nu trebuie depuse la deşeurîmpreună cu gunoiul menajer. Vă rugăm să
depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
DECLARATIE DE CONFORMITATE
Noi,
Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Declarăm că produsul,
Descriere WORX Fierăstrău cu mitră fără fir Tip WX845 WX845.9(845- denumire mecanică, reprezentativă pentru ferăstrăul cu miter) Functie Tăierea lemnului și a materialelor similare
Respectă următoarele Directive:
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
Se conformează standardelor
EN 62841-1
EN 62841-3-9
EN 55014-1
EN 55014-2
Persoana responsabilă pentru elaborarea fișei tehnice,
Nume Marcel Filz
Adresa Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Allen Ding
Adjunct Inginer şef, Testare si certificare
Positec Technology (China) Co., Ltd
