| Vrsta izdelka | Akumulatorska zajeralna žaga |
| Znamka | Worx |
| Model | WX845.9 |
| Nazivna napetost | 20 V maks. (18 V nazivno) |
| Hitrost prostega teka | 3200 vrt/min |
| Premer rezila | 216 mm |
| Zmogljivost rezanja (0°/0°) | 220 x 70 mm |
| Zmogljivost rezanja (0°/45°) | 220 x 41 mm |
| Zmogljivost rezanja (45°/0°) | 155 x 70 mm |
| Zmogljivost rezanja (45°/45°) | 155 x 41 mm |
| Območje zajeralnega kota | 0-45° levo in desno |
| Območje poševnega kota | 0-45° |
| Neto teža | 11.5 kg |
| Napajanje | Litij-ionska baterija 20 V maks. |
| Baterija priložena | Da (model WA3553) |
| Polnilec priložen | Da (model WA3880) |
| Laserski vodnik | Razred 2, 650 nm, 1 mW |
| Raven zvočnega tlaka | 92.2 dB(A) |
| Raven zvočne moči | 105.2 dB(A) |
| Glavne funkcije | Zajeralni rez, poševni rez, kombinirani zajeralni rez, drsni rez |
| Vzdrževanje in čiščenje | Čistite s suho krpo; ohranjajte prezračevalne reže čiste; pred vzdrževanjem odstranite baterijo |
| Varnost | Spodnje vrtljivo varovalo, zaklepanje gredi, sprožilno stikalo z zaporno zatičem |
| Nadomestni deli in popravljivost | Baterija in polnilec sta na voljo kot nadomestna dela; nadomestno rezilo WA8201; popravilo pri proizvajalcu ali pooblaščenem servisu |
| Splošne informacije | Skladno s standardi EN 62841-1, EN 62841-3-9, EN 55014-1, EN 55014-2 |
Pogosto zastavljena vprašanja - WX845.9 WORX
Vprašanja uporabnikov o WX845.9 WORX
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Žaga v formatu PDF brezplačno! Poiščite svoja navodila WX845.9 - WORX in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. WX845.9 znamke WORX.
NAVODILA ZA UPORABO WX845.9 WORX

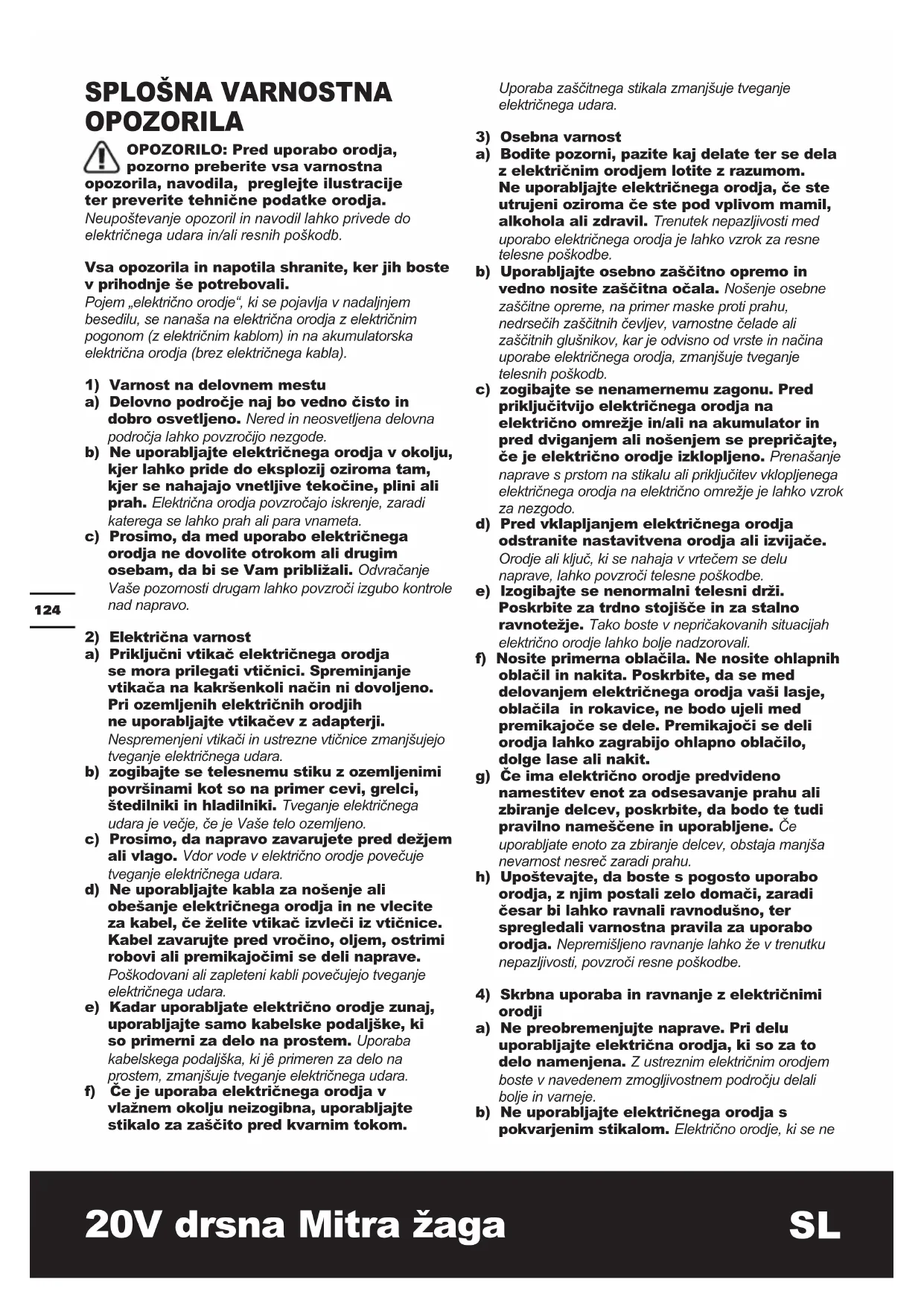

OPOZORILO: Pred uporabo orodja, pozorno preberite vsa varnostna opozorila, navodila, preglejte ilustracije ter preverite tehnične podatke orodja.
Neupoštevanje opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb.
Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.
Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
1) Varnost na delovnem mestu
a) Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode.
b) Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta.
c) Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.
2) Električna varnost
a) Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
b) zogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, će je Vaše telo ozemljeno.
c) Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara.
d) Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, će želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
e) Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki jė primeren za delo na prostem, zmanjšuje tveganje električnega udara.
f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom.
Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
3) Osebna varnost
a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.
b) Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
c) zogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.
d) Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače.
Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe.
e) Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali.
f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Poskrbite, da se med delovanjem električnega orodja vaši lasje, oblačila in rokavice, ne bodo ujeli med premikajoče se dele. Premikajoči se deli orodja lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.
g) Če ima električno orodje predvideno namestitev enot za odsesavanje prahu ali zbiranje delcev, poskrbite, da bodo te tudi pravilno nameščene in uporabljene. Če uporabljate enoto za zbiranje delcev, obstaja manjša nevarnost nesreč zaradi prahu.
h) Upoštevajte, da boste s pogosto uporabo orodja, z njim postali zelo domači, zaradi česar bi lahko ravnali ravnodušno, ter spregledali varnostna pravila za uporabo orodja. Nepremišljeno ravnanje lahko že v trenutku nepazljivosti, povzroči resne poškodbe.
4) Skrbna uporaba in ravnanje z električnimi orodji
a) Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje.
b) Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne
da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
c) Pred vsakršnimi prilagoditvami, nastavitvami, menjavanjem priključkov ali shranjevanjem, morate električno orodje izklopiti iz napajanja ali iz njega odstraniti akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja.
d) Električna orodja, ki jih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
e) Električna orodja in pripomočke redno vzdržujte. Nadzirajte brezhibno delovanje premičnih delov orodja, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo orodja popraviti.
Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
f) Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
g) Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali.
Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
h) Poskrbite, da bodo ročaji in ostale prijemalne površine, vedno suhi, čisti in brez ostankov olj ali masti. Če pride do nepredvidenih situacij, vam spolzki ročaji in prijemalne površine ne zagotavljajo vamega rokovanja in nadzora nad orodjem.
5) Skrbno ravnanje in uporaba akumulatorskih orodij
a) Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec.
Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, će ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.
b) V električnih orodjih uporabljajte le akumulatorske Mbaterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
c) Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov.
Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar.
d) V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi
zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje koje ali opekline.
e) Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.
f) Akumulatorske baterije ali orodja ne izpostavljajte ognju previsoki temperaturi. Izpostavljenost ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130oC lahko povzroči eksplozijo.
g) Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.
6) Servisiranje
a) Vaše električno orodje naj popravlja le kvalificirano strokovno osebje, ki uporablja originalne nadomestne dele. Tako bo zagotovljena predpisana vama uporaba orodja.
b) Nikoli ne servisirajte poškodovanih akumulatorjev. Poškodovane akumulatorje lahko servisira le proizvajalec ali pooblaščeni serviser.
VARNOSTNA NAVODILA ZA ŽAGE
a) Mitre žage se uporabljajo za rezanje lesa ali izdelkov, podobnih lesu, in jih ni mogoče uporabiti z brusilniki za rezanje železnih materialov, kot so palice, palice, čepi in drugo. Abrazivni prah lahko povzroči zagozditev gibljivih delov, kot je spodnji pokrov. Iskre iz abrazivnega rezanja bodo zgorele prevleke, reže in drugi plastični deli.
b) Kadar koli je mogoče, s pomočjo vijakov za podporo obdelovanca. Če obdelovanec podpirate z rokami, morate vedno držati roke najmanj 100 mm od obeh strani rezila. Žage ne uporabljajte za rezanje premajhnih kosov, saj jih lahko ročno pritrdite ali pritrdite. Če je vaša roka preblizu rezila, se z dotikom rezila poveča nevarnost poškodb.
c) Obdelovanec mora biti nepremičen in blizu ograje in mize. Ne obremenjujte obdelovanca v rezilo in ga ne "prosto roko".
Neomejene ali premikajoče se obdelovance lahko vržete z veliko hitrostjo, kar povzroči poškodbe.
d) Žago potisnite čez obdelovanec. Žage ne vlecite čez obdelovanec. Če želite rezati, dvignite glavo žage in jo brez rezanja izvlecite iz obdelovanca, nato zaženite motor, potisnite glavo žage navzdol in žago potisnite čez obdelovanec. Rezanje na potezi vleka lahko povzroči, da se rezilo povzpne na
vrh obdelovanca in silovito potisne sklop rezila proti uporabniku.
e) Nikoli ne prekrižajte roke nad predvideno linijo rezanja pred ali za žago. Podpiranje obdelovanca "križno", tj. Držanje obdelovanca na desni strani z levo roko ali obratno, je zelo nevarno.
f) Nikoli ne uporabljajte nobene roke, da sežete za ograjo z razdalje približno 100 mm od strani lista žage, da odstranite žagovino ali ko se žaga vrti iz katerega koli drugega razloga. Vrtljiva žaga in vaša roka morda ne bosta opazna in lahko pride do resnih poškodb.
g) Pred rezanjem preverite obdelovanec. Če je obdelovanec upognjen ali ukrivljen, njegovo ukrivljeno zunanjo stran pritrdite proti ograji. Vedno pazite, da med ograjo in mizo vzdolž linije za rezanje ni vrzeli. Ukrivljeni ali ukrivljeni obdelovanci se lahko izkrivljajo ali premikajo in med rezanjem lahko povzročijo zlepljanje vrtečega se lista žage. Na obdelovancu ne sme biti nohtov ali tujih predmetov.
h) Žage ne uporabljajte, razen će so na delovnem mestu vsa orodja, žagovina in drugo. Lahko vrže majhne naplavine, razsuti les ali druge predmete v stiku z vrtečimi se rezili z veliko hitrostjo.
i) Naenkrat narežite samo en obdelovanec. Večkrat zloženi obdelovanci niso dovolj vpeti ali podprti in se lahko med rezanjem držijo za rezilo ali premikajo.
j) Pred uporabo se prepričajte, da je motorna žaga nameščena ali nameščena na ravni, stabilni delovni površini. Gladka delovna površina zmanjšuje tveganje, da žaga postane nestabilna.
k) Načrtujte svoje delo. Vsakič, ko spremenite nastavitev kota ali stožča kota, se prepričajte, da je nastavljiva podloga pravilno nastavljena tako, da podpira obdelovanec in ne bo posegala v žago ali zaščitni sistem. Ne da bi orodje obrnili v položaj "VKLJUČEN" in da na mizi ni nobenih delovnih kosov, premaknite žago skozi celoten simuliran rez, da se prepričate, da ne ovira ali reže nevarnosti varovala.
I) Zagotovite zadostno oporo obdelovancem, širšim ali daljšim od namizja, kot so razširitve miz, žage in drugo. Obdelovanci, ki so daljši ali širši od mize žage, se lahko prevrmejo, če niso trdno podprti. Če je kos ali kos obdelovanca nagnjen, lahko spodnji ščitnik dvignete ali vržete z vrtečo se rezilo.
m) Ne uporabljajte drugega namesto razširitve mize ali kot druge podpore. Nestabilna podpora obdelovanca lahko povzroči, da se rezilo med postopkom rezanja prilepi ali premakne, tako da vas in vašega pomočnika povlečete v vrtljivo rezilo.
n) Reza se nikakor ne sme prijemati ali pritisniti na vrtljivo žago. Če so omejeni (tj. Z zamaškom), se lahko rezalni deli vlečejo na rezilo in jih silovito vržejo.
o) Vedno uporabljajte sponke ali napeljave, zasnovane za pravilno podporo okroglih materialov, kot so palice ali cevi. Med rezanjem se palica zlahka valja, kar povzroči, da se
rezilo "bit" in obdelovanec v rezilo povleče z roko.
p) Pustite, da rezilo doseže polno hitrost, preden se dotaknete obdelovanca. To bo zmanjšalo tveganje metanja artefaktov.
q) Če se obdelovanec ali rezilo zatakne, izklopite žago. Počakajte, da se vsi premikajoči se deli nehajo vrniti in izklopite napajalno napravo in / ali odstranite baterijo. Nato delajte, da sprostite zagozden material. Nadaljevanje žaganja z zataknenimi obdelovanci lahko povzroči nenadzorovano krmiljenje ali poškodbe motorne žage.
r) Po končanem rezanju spustite stikalo, pritisnite glavo žage navzdol in počakajte, da se rezilo ustavi, nato pa odstranite rezilno rezilo. Nevarno je približati drsnemu rezilu z roko.
s) Ko končate nepopolno rez ali preden spustite stikalo, trdno držite ročaj, preden je glava žage popolnoma v spuščenem položaju. Zavomo delovanje žage lahko povzroči, da se bo žaga nenadoma spuščala, in obstaja nevarnost poškodb.
t) Za les in podobne materiale uporabljajte samo žage, ki ustrezajo EN 847-1, kot priporoča proizvajalec.
VARNOSTNA OPOZORILA ZA LASER
OPOZORILO: Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril
in navodil lahko privede do resnih poškodb.
Vsa opozorila in navodila si shranite za kasnejšo uporabo.
Tovrstni laserji običajno ne predstavljajo nevarnosti za vid, čeprav strmenje neposredno v laserski žarek lahko povzroči začasno slepoto.
Žato nikoli ne zrite neposredno v laserski žarek. Pri zrenju v laserski žarek obstaja nevarnost, zato pri teh opravilih vedno upoštevajte vsa varnostna pravila:
- Laser lahko uporabljate in vzdržujete le skladno z navodili proizvajalca.
- Laserskega žarka nikoli ne usmerjajte proti osebam ali predmetom, ki niso obdelovanci.
- Laserskega žarka ne smete nikoli usmerjati neposredno proti drugi osebi, predvsem v predel njenih oči za dlje kot 0,25 sekunde.
- Vedno poskrbite, da je laserski žarek usmerjen neposredno proti trdnemu in neodsevnemu delu obdelovanca, npr. proti lesenemu ali grobo obdelani površini. Odsevne površine iz jekla ali podobnih materialov niso primerne, kajti slednje lahko usmerijo laserski žarek nazaj proti vam.
- Laserske naprave nikoli ne zamenjajte z drugo, ki ni iste vrste. Vsa popravila naj izvaja le proizvajalec ali pooblaščeni serviser.
- POZOR: Uporaba nepredpisanih elementov za krmiljenje lahko povzroči izpostavljenost nevarnemu sevanju.
Dodatna varnostna navodila za laser razreda 2 Laserska naprava, ki je nameščena na tem orodju je razreda 2, s sevanjem 1mW in valovno dolžino 650nm.
LASERSKO SEVANJE RAZREDA 2, NE GLEJTE NEPOSREDNO V ŽAREK
VARNOSTNA OPOZORILA ZA AKUMULATOR
a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.
c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.
d) Akumulatorja ne izpostavljajte mehanskim udarcem.
e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.
f) Predvsem pa takoj poiščite medicinsko pomoč, če ste celico ali del akumulatorja zaužili.
g) Akumulator shranjujte na čistem in suhem mestu.
h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.
i) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.
j) Če akumulatorja ne polnite, ga odstranite iz polnilca.
k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.
I) Akumulator deluje najbolj učinkovito, će ga uporabljate pri običajni sobni temperaturi (20 °C ± 5 °C).
m) Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme zavrgli ločeno.
n) Za polnjenje uporabljajte le polnilnike, ki jih je predpisal WORX. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za
polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara.
o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.
p) Akumulatorje shranjujte izven dosega otrok.
q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.
r) Če orodja ne uporabljate, iz njega odstranite akumulator.
s) Akumulatorje odlagajte skladno s predpisi.
t) V napravi ne uporabljajte celic različnih proizvajalcev, zmogljivosti, velikosti ali tipa.
u) Akumulator odstranite iz originalne embalaže šele, ko ga boste potrebovali.
v) Upoštevajte znaka plus (+) in minus (−) na akumulatorju ter poskrbite za njegovo pravilno u0porabo.
SIMBOLI
| Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo | |
| Opozorilo | |
| Uporabljajte zaščito za ušesa | |
| Uporabljajte zaščito za oči | |
| Nosite zaščitno masko za prah | |
| NE GLEJTE NEPOSREDNO V ŽAREK | |
| LASERSKO SEVANJE | |
| Poskrbite, da boste pred menjavanjem dodatkov odstranili akumulator | |
 | Nosite zaščitne rokavice |
 | Prepovedano sežiganje |
 | Če se baterije nepravilno odlaga, lahko vstopijo v vodni cikel, kar pa je lahko nevarno za ekosistem. Odpadnih baterij ne odlagajte v nesortirane komulane odpadke. |
 | Les |
 | Nepravilno |
 | Pravilno |
 | Zaklenjeno |
 | Odklenjeno |
 | TCT rezilo |
 | Baterije Li-lon Ta izdelek je označen s simbolom, ki se nanaša na ‘ločeno zbiranje’ za vse baterijske napajalnike in baterijski napajalnik. Nato bodo reciklirane ali razstavljene, da se zmanjša škodljiv vpliv na okolje. |
 | Baterijski napajalniki vsebujejo nevarne snovi in so zato lahko nevarni za okolje in za zdravje ljudi. |
 | Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki. |
SEZNAM KOMPONENTE
| 1 OPERACIJSKI ROČAJ |
| 2 ZGORNJA FIKSNA ZAŠČITA |
| 3 OHIŠJE MOTORJA |
| 4 SPODNJI VRTLJIVI ZAŠČITA |
| 5 ZLOŽLJIVO DELOVNO STOJALO |
| 6 MONTAŽNA LUKNJA |
| 7 REZALNA DESKA |
| 8 MITER ZAVORNI ROK |
| 9 MITER DETENT SPOROČILO |
| 10 PREDNJA PODPORA STOPALA |
| 11 MITRA LESTVICA |
| 12 OGRAJA |
| 13 BLADE KLJUČNO |
| 14 PALICA ZA PRITRDITEV OBDELOVANCA |
| 15 KONICA LESTVICE |
| 16 UMAKNJENI ŠČITNIKI ZA ROKE |
| 17 PRISTANIŠČE ZA PRAH |
| 18 SPROŽILNO STIKALO |
| 19 ZAKLJ-ZUNAJ STOPNJA |
| 20 VIJAK ZA NASTAVITEV GLOBINE REZA |
| 21 ZAPORNI ZATIČ |
| 22 DRSNA KLJUČAVNICA GUMB |
| 23 DRSNIKI |
| 24 KONIČNA KLJUČAVNICA GUMB |
| 25 DELOVNI PREDMETNI RAVNI, KI ZAHTEVAJO GUMB |
| 26 BATERIJSKI PAKET* |
| 27 GUMB ZA SPROSTITEV BATERIJE* |
| 28 LASER |
| 29 LASER STIKALO ZA IZKLOP |
| 30 POKROV VIJAKA REZILA (GLEJ SLIKO C1) |
| 31 VIJAKI ZA POKROV VIJAKOV (GLEJ SLIKO C1) |
| 32 NOTRANJA PRIROBNICA (GLEJ SLIKO C2) |
| 33 REZILO ŽAGE (GLEJ SLIKO C2) |
| 34 ZUNANJA PRIROBNICA (GLEJ SLIKO C2) |
35 GUMB ZA ZAKLEPANJE VRETENA (GLEJ SLIKO C2)
36 VREČA ZA SMETI (GLEJ SLIKO F)
* Pri standardni dobavi niso vključeni vsi prikazani dodatki.
TEHNIČNI PODATKI
Vtipkajte WX845 WX845.9(845-mehansko ime, reprezentativno za baterijsko žago na baterijski pogon)
| WX845 WX845.9 | |
| Nazivna napetost | 20 V -Max** |
| Brez hitrosti obremenitve | 3200/min |
| Velikost rezila 216mm | |
| Zmogljivost reza | |
| Mitra 0° / Nagiba 0° | 220 x 70 mm |
| Mitra 0° / Nagiba 45° | 220 x 41 mm |
| Mitra 45° / Nagiba 0° | 155 x 70 mm |
| Mitra 45° / Nagiba 45° | 155 x 41 mm |
| Zmožnost nagiba 0~45 | ° |
| Zmožnost mitra 0~45 | °L&R |
| Teža stroja | 12.5kg 11.5kg |
**Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20 V. Običajna napetost je 18 V.
PODATKI O HRUPU
| Vrednotena raven zvočnega tlaka L | _pA = 92.2 dB(A) |
| Vrednotena raven zvočne moči L | _wA = 105.2 dB(A) |
| K_pA \& K_wA | 3dB(A) |
Uporabljajte zaščito za ušesa.
Navedene vrednosti emisij hrupa so izmerjene po standardnih preskusnih metodah in jih je mogoče uporabiti kot orodje za primerjavo z drugimi.
Deklarirane vrednosti emisij hrupa se lahko uporabijo tudi za predhodno oceno izpostavljenosti.
OPOZORILO! Glede na naslednje primere in druge spremembe načina uporabe, odvisno od načina uporabe orodja in zlasti pri delu s katero vrsto obdelovanca, se lahko emisija hrupa pri dejanski uporabi električnega orodja razlikuje od deklarirane vrednosti:
Način uporabe orodja in materiali, ki jih lahko obdelujete. Ali je orodje v dobrem stanju in ustrezno vzdrževano.
Ali uporabljate ustrezni dodatek in njegova brezhibnost.
Če uporabljate katero koli dodatno opremo proti hrupu. In orodje se uporablja v skladu s svojo zasnovo in predvideno uporabo teh navodil.
OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih
okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.
Pomaga zmanjšati tveganje za izpostavljenost hrupu. VEDNO uporabljajte le ostre pripomočke.
Orodje vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazano (kjer je potrebno).
Če želite orodje uporabljati redno, kupite dodatno opremo, odporno na hrup.
DODATKI
| WX845 | WX845.9 | |
| Baterijski paket (WA3553) 1 / | ||
| Nakladač (WA3880) | 1 / | |
| Rezilo za rezanje lesa (WA8201) | 1 | 1 |
| Ključ rezila | 1 | 1 |
| Vreča za smeti | 1 | 1 |
| Zložljivo delovno stojalo | 2 | 2 |
| Palica za pritrditev obdelovanca | 1 | 1 |
Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojček. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.
NAVODILA ZA UPORABO
OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.
Možna uporaba
Mitrská žaga je zasnovana kot stacionarni stroj za izdelovanje ravnih vzdolžnih in prečnih rezov na lesu. Možni so vodoravni kotni kot od 0 do 45° L&R kot tudi vertikalni kotni koti od 0° do + 45°.
SESTAVLJANJE IN NAČIN UPORABE
| Dejanje Slika | |
| PRED ZAČETKOM UPORABE | |
| Odstranjevanje akumulatorja glej sliko A1 | |
| Polnjenje akumulatorja glej sliko A2 | |
| Nameščanje akumulatorja glej sliko A3 | |
| SESTAVLJANJE | |
| Namestitev namizjaOPOZORILO:Vedno se prepričajte, da je motorna žaga pravilno nameščena na delovno mizo ali odobreno delovno mizo. | glej sliko B |
| Nameščanje in odstranjevanje žagOPOMBA:1. Odvijte vijake na pokrovu vijaka, vendar jih ne odstranite;2. Ne odstranjujte drugih vijakov;3. Pritisnite in držite gumb za zaklepanje vretena, nadaljujte z vrtenjem rezila, dokler se ne zaskoči (slišite zvok "klik") in nato zamenjajte rezilo.OPOZORILO:Pred zamenjavo rezila obvezno odstranite baterijo!OPOZORILO:Pokrov vijakov rezila mora biti pravilno nameščen in vijake pokrova vijaka pred zategovanjem zategnite.POZOR:Ne pritiskajte gumba za zaklepanje vretena, ko je rezilo vklopljeno ali drsno. | glej sliko C1-C3 |
| Nameščanje delovne pritrdilne paliceS pomočjo ročice na levi dvignite sestavni del navzgor in čez ograjo v pozicioniranje.Zataknite pritrjeni gumb na gredi, da ga zaskočite.OPOMBA:Ročaj naj se gladko premika, vendar ne more pasti.Če je preveč ohlapen, privijte vijak, skaterim je pritrjen gumb. | glej sliko D |
| Namestitev delovnega stojalaZložljivo delovno stojalo olajša dolgotrajno rezanje.Ko nameščate, oba konca stisnite skupaj, jih vstavite v reže na mizi in jih potisnite navzven. | glej sliko E |
| Namestite / odstranite vrečko za prahOPOMBA: Ko uporabljate orodja, naj bodo vrata za zbiranje prahu povezana z napravo za odstranjevanje prahu. | glej sliko F |
| Delovna ureditevOPOZORILO: VEDNO zagotovite, da je delo ob ograji, saj je cela dolžina pred rezom. Če med obdelovancem in ograjo obstaja reža, se rezilo lahko zatakne v rez in pade obdelovanec.Ne režite ovinkov, ki se ograje ne dotikajo v celoti.OPOMBA: Prilagodite sprednjo podporno nogo (10) tako, da se le dotakne podporne platforme, da preprečite možnost nihanja naprej. | |
| Drsno zaklepanjeOPOMBA: Žaga se lahko uporablja fiksno ali drsno. Pritrjen v zadnjem položaju za hitro in enostavno rezanje ozkih obdelovancev. Potisnite, da zmanjšate širši obseg dela. Drsnik naj bo zaklenjen tudi za prevoz. | glej sliko G |
| Prilagajanje mitraOPOMBA:1. Sprednjo podporno nogo (10) je treba nastaviti tako, da se dotika le podporne delovne površine, da se žaga ne nagne naprej.2. Sprostite zaklep zaporne palice pri zasuku ročice, da ga hitro postavite v levo ali desno pri 0°, 15°, 22.5°, 30°, 45°. Ščitnik s palico se nahaja v reži za zaustavljanje v okvirju mize.OPOZORILO: Vedno privijte ročico zaklepanja mitre in se NE zanašajte samo na blazino. | glej sliko H |
| Prilagajanje nagibaOPOZORILO: VEDNO varno privijte gumb zaklepa PRED narediti rez. V nasprotnem primeru se lahko žaga med rezanjem premika. | glej sliko I |
| Sestavljena pregradaOPOZORILO: VEDNO posebno pozornost pri izdelavi sestavljenih mitrskih nastavitev zaradi interakcije nastavitev obeh kotov.OPOZORILO: Ročica za zadrževanje delovnega dela, DELO HOLDING STOPNJA, se lahko uporablja za vse običajne kroje in varuje vaše roke. Nekateri nenavadni kosi lahko zahtevajo, da odstranite ročico za držanje, DELO HOLDING STOPNJA. | glej sliko J |
| Nastavenie híbky rezuHíbka rezu je nastavená z výroby, ale v prípade potreby ju možno mierne upraviť. | glej sliko K |
| DELOVANJEOPOZORILO: Ne režite, če material ni pritrjen na mizo in naslonjen na ograjo.OPOZORILO: Če želite zagotoviti, da pot rezila ni ovirana, pred rezanjem del vedno režite brez suhega napajanja. | |
| 1. MINIMALNA DOLŽINA črteOPOZORILO: Preverite in se prepričajte, da obdelovanec štrli iz MINIMALNA DOLŽINA črte , označene na ograji. | glej slikoL1&L2 |
| 2. Sprožilno stikaloOPOMBA:1. Zaklepni zatiči se uporabljajo samo pri prevozu ali shranjevanju žage. Pred rezanjem izvlecite zaporni zatič, da sprostite glavo žage.2. Ko uporabljate orodja, naj bodo vrata za zbiranje prahu povezana z napravo za odstranjevanje prahu.OPOZORILO: Da se izognete poškodbam rezanja z ostrimi rezili, ne položite rok na rezilno ploščo.POZOR: Ne uporabljajte žage za rezanje kovinskih, zidarskih izdelkov ali izdelkov iz vlaknocementa. Ne uporabljajte nobenih abrazivnih rezil. | glej slikoM1&M2 |
| 3. ObrezovanjeOPOZORILO: Ne začnite z rezanjem, dokler rezilo ni stabilno. Počakajte, da se rezilo ne ustavi, PRED odstranite obdelovanec. | glej sliko N |
| 4. Shranjevanje | glej sliko O |
VZDRŽEVANJE
OPOZORILO: Pred servisiranjem ali vzdrževanjem odstranite baterijo.
Za čiščenje električnih delov nikoli ne uporabljajte vode ali kemičnih čistil. Obrišite s suho krpo. Električne dele vedno shranjujte na suhem mestu. Reže za zračenje motorja naj bodo čiste. Vse delovne kontrole naj bodo brez prahu. Če je v prezračevalnih režah nekaj isker, je to normalno in ne poškoduje vašega električnega orodja.
ZA AKUMULATORSKA ORODJA
Razpon temperature okolice za uporabo in shranjevanje orodja in baterije je 0°C–45°C.
Priporočeni razpon temperature okolice za polnilni sistem med polnjenjem je 0°C–40°C.
VAROVANJE OKOLJA
Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki.
Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
IZJAVA O SKLADNOSTI
Mi,
Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Opis WORX Brezžični Mitra žaga
Vtipkajte WX845 WX845.9(845-mehansko
ime, reprezentativno za baterijsko žago na baterijski pogon)
Funkcija Rezanje lesa in podobnih materialov
Skladen z naslednjimi direktivami,
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
in izpolnjuje naslednje standarde
EN 62841-1
EN 62841-3-9
EN 55014-1
EN 55014-2
Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,
Ime Marcel Filz
Naslov Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Allen Ding
Namestnik načelnika inženir, Testiranje in certificiranje
Positec Technology (China) Co., Ltd
