WX845.9 - Zaag WORX - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze verstekzaag
Merk	Worx
Model	WX845.9
Nominale spanning	20 V Max (18 V nominaal)
Onbelast toerental	3200 t/min
Zaagblad diameter	216 mm
Snijcapaciteit (0°/0°)	220 x 70 mm
Snijcapaciteit (0°/45°)	220 x 41 mm
Snijcapaciteit (45°/0°)	155 x 70 mm
Snijcapaciteit (45°/45°)	155 x 41 mm
Verstekbereik	0-45° links en rechts
Afschuinbereik	0-45°
Netto gewicht	11.5 kg
Voeding	Lithium-ion accu 20 V Max
Accu inbegrepen	Ja (model WA3553)
Lader inbegrepen	Ja (model WA3880)
Geleidingslaser	Klasse 2, 650 nm, 1 mW
Geluidsdrukniveau	92.2 dB(A)
Geluidsvermogensniveau	105.2 dB(A)
Belangrijkste functies	Verstekzaagsnede, afschuinzaagsnede, samengestelde verstekzaagsnede, schuifzaagsnede
Onderhoud en reiniging	Reinig met een droge doek; houd de ventilatiesleuven schoon; verwijder de accu voor onderhoud
Veiligheid	Roterende onderbescherming, spindelvergrendeling, trekkerschakelaar met vergrendelpin
Onderdelen en repareerbaarheid	Accu en lader verkrijgbaar als losse onderdelen; reservezaagblad WA8201; reparatie door fabrikant of geautoriseerde dealer
Algemene informatie	Conform normen EN 62841-1, EN 62841-3-9, EN 55014-1, EN 55014-2

Veelgestelde vragen - WX845.9 WORX

Hoe vervang ik het zaagblad?

Verwijder de accu. Draai de schroef van de boutkap los zonder deze te verwijderen. Druk op de spindelvergrendelknop en draai het blad totdat het vergrendelt. Verwijder de kap, de buitenste flens en het blad. Plaats het nieuwe blad door de stappen om te keren. Draai de schroef van de kap stevig aan.

Hoe stel ik de verstekhoek in?

Draai de verstekvergrendelingshendel los. Draai de tafel naar de gewenste hoek (0°, 15°, 22.5°, 30°, 45° met inkepingen). De verstekpal valt in een uitsparing. Draai de vergrendelingshendel vast. Vertrouw niet alleen op de pal.

Hoe stel ik de afschuiningshoek in?

Draai de afschuinvergrendelknop los. Kantel de zaagarm naar de gewenste hoek (0-45°). Draai de knop stevig vast vóór het zagen om beweging te voorkomen.

Hoe gebruik ik de laser?

De Aan/Uit-schakelaar van de laser (29) bevindt zich op de behuizing. Zet hem aan om een zaaglijn te projecteren. Kijk niet direct in de bundel. De laser is klasse 2, vermogen 1 mW, golflengte 650 nm.

Welke accu gebruiken?

Gebruik uitsluitend compatibele Worx-accu's, zoals het meegeleverde model WA3553. Gebruik geen andere lader dan de gespecificeerde (WA3880). Het laadtemperatuurbereik is 0°C tot 40°C.

Hoe reinig ik de zaag?

Verwijder de accu. Gebruik een droge doek om het gereedschap af te vegen. Gebruik geen water of chemicaliën. Houd de ventilatiesleuven schoon. Berg de zaag op een droge plaats op.

Welke materialen kan ik zagen?

Deze zaag is ontworpen om hout en soortgelijke materialen te zagen. Zaag geen metaal, metselwerk of vezelcement. Gebruik geen schurende bladen.

Hoe installeer ik de werkstuksteunen?

Druk de uiteinden van de inklapbare steunen samen, steek ze in de sleuven van de tafel en laat ze vervolgens naar buiten uitklappen. Ze ondersteunen lange werkstukken om kantelen te voorkomen.

Wat te doen bij vastlopen van het zaagblad?

Zet de zaag onmiddellijk uit. Wacht tot het blad volledig stilstaat en verwijder vervolgens de accu. Maak het vastzittende materiaal los. Controleer voordat u verder gaat of het blad en de beschermingen in goede staat zijn.

Hoe bewaar ik de zaag?

Vergrendel de slede in de achterste positie. Gebruik de vergrendelpin om de zaagkop in de lage stand te blokkeren. Verwijder de accu. Berg de zaag op een droge plaats en buiten bereik van kinderen op.

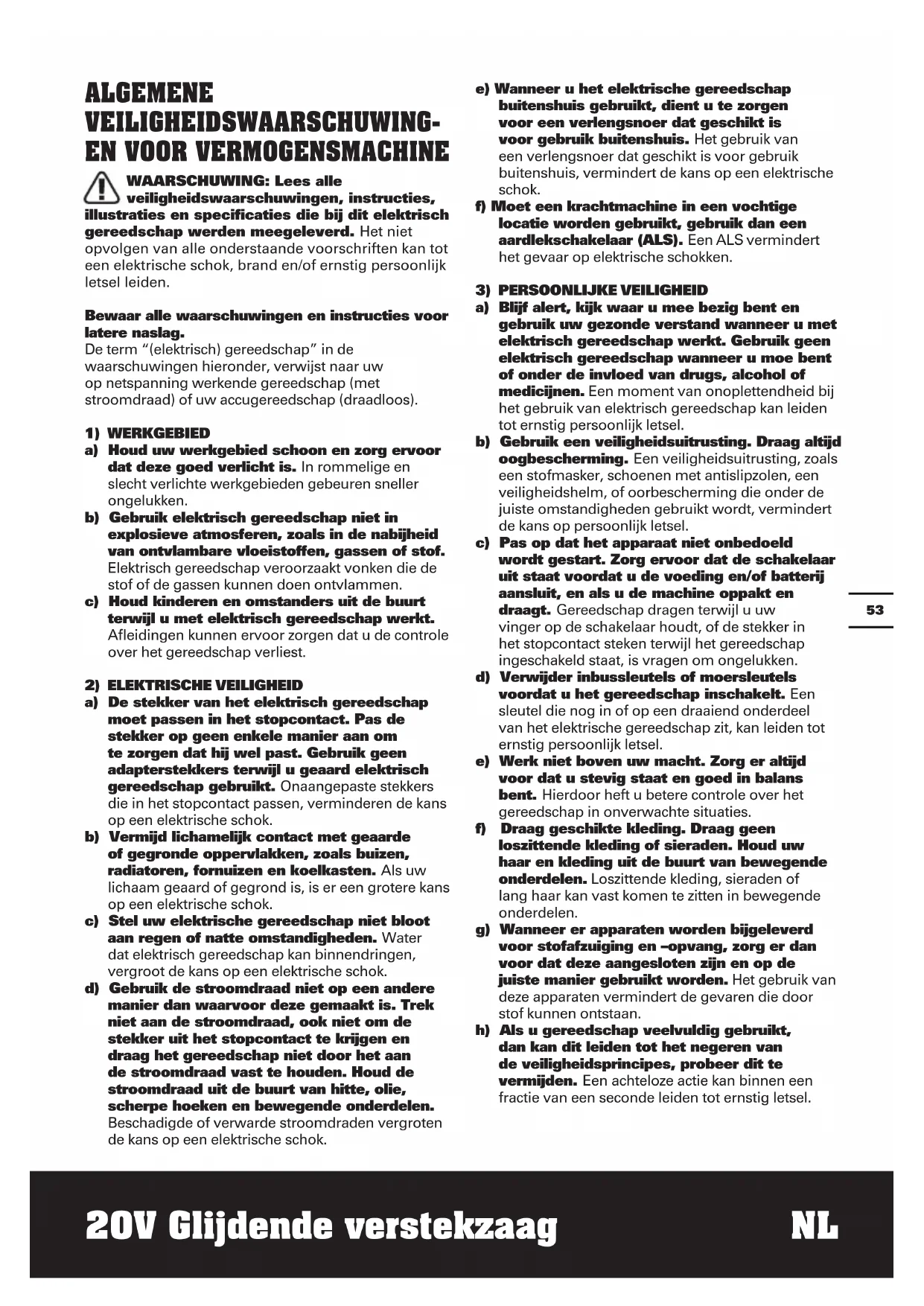

GEBRUIKSAANWIJZING WX845.9 WORX

veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap werden meegeleverd. Het niet

opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig persoonlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1) WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen.
c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen.

Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.

e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel.
c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen.
g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.
h) Als u gereedschap veelvuldig gebruikt, dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is.
b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien deze kan worden verwijderd, uit het gereedschap voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.
d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn.
e) Onderhouden van het gereedschap en accessoires. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen.
g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.
h) Houd de handgrepen en grijpoppervlakten droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en grijpoppervlakken laten geen veilige hantering toe, en zorgen ervoor dat u geen controle hebt over het gereedschap in onverwachte omstandigheden.
5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een

b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.
c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.
d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.
e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.
f) Stel een accu of gereedschap niet bloot aan vuur of extreme temperatuur. Blootstelling aan brand of een temperatuur boven 130°C kan explosie veroorzaken.
g) Volg alle instructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.
6) SERVICE
a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.
b) Repareer nooit beschadigde accu's. Reparatie van accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde onderhoudstechnici.

VEILIGHEIDSINSTRUCTIES VOOR VERSTEKZAGEN

a) Verstekzagen worden gebruikt om hout of houtachtige producten te zagen en kunnen niet worden gebruikt met slijpmachines om ijzeren materialen zoals staven, staven, bouten en anderen te zagen. Schurend stof kan bewegende delen, zoals de onderste mantel, doen vastlopen. Vonken door schurend zagen zullen de omhulsels, ingesneden inzetstukken en andere plastic onderdelen afbranden.

b) Gebruik indien mogelijk mallen om het werkstuk te ondersteunen. Als u het werkstuk met uw handen ondersteunt, moet u uw handen altijd op minimaal 100 mm afstand van beide zijden van het zaagblad houden. Gebruik de zaag niet om te kleine stukjes te zagen, want deze kunnen stevig worden vastgeklemd of met de hand worden bevestigd. Als uw hand te dicht bij het mes is, verhoogt het aanraken van het mes het risico op letsel.
c) Het werkstuk moet stationair zijn en dicht bij het hek en de tafel. Voer het werkstuk op geen enkele manier in het zaagblad of "vrije hand". Onbeperkte of bewegende werkstukken kunnen met hoge snelheden worden weggegooid en letsel veroorzaken.
d) Duw de zaag over het werkstuk. Trek de zaag niet over het werkstuk. Om te zagen, tilt u de zaagkop op en trekt u deze uit het werkstuk zonder te zagen, start dan de motor, duw de zaagkop naar beneden en duw de zaag over het werkstuk. Door te snijden aan de trekkracht kan het zaagblad naar de bovenkant van het werkstuk klimmen en het zaagblad gewelddadig in de richting van de operator duwen.
e) Steek nooit uw hand over de beoogde snijlijn voor of achter het zaagblad. Kruisen ondersteunt het werkstuk door het met uw linkerhand rechts van het zaagblad te houden en vice versa.
f) Gebruik nooit een hand om achter het hek te reiken vanaf een afstand van ongeveer 100 mm van de zijkanten van het zaagblad om zaagsel te verwijderen of wanneer het zaagblad om een andere reden wordt gedraaid. Het roterende zaagblad en uw hand zijn mogelijk niet merkbaar en er kan ernstig letsel ontstaan.
g) Controleer het werkstuk voordat u gaat zagen. Als het werkstuk gebogen of gebogen is, klem de gebogen buitenzijde dan naar het hek. Zorg er altijd voor dat er geen openingen zijn tussen het hek en de tafel langs de snijlijn. Gebogen of gebogen werkstukken kunnen vervormen of bewegen en kunnen tijdens het zagen aan het roterende zaagblad kleven. Er mogen geen spijkers of vreemde voorwerpen op het werkstuk zitten.
h) Gebruik geen zaag tenzij alle gereedschappen, zaagsel en andere op de werkbank liggen. Kan met een hoge snelheid klein puin, los hout of andere voorwerpen in contact brengen met roterende messen.
i) Snijd slechts één werkstuk tegelijk. Meerdere gestapelde werkstukken zijn niet voldoende vastgeklemd of ondersteund en kunnen tijdens het snijproces aan het mes blijven kleven of verschuiven.
j) Controleer voor gebruik of de verstekzaag op een vlak, stabiel werkoppervlak is geïnstalleerd of geplaatst. Een glad

werkoppervlak vermindert het risico dat de verstekzaag instabiel wordt.

k) Plan je werk. Telkens wanneer u de instelling van de afschuining of afschuinhoek wijzigt, moet u ervoor zorgen dat de verstelbare ring correct is ingesteld om het werkstuk te ondersteunen en het zaagblad of beschermingssysteem niet te hinderen. Zonder het gereedschap op "AAN" te zetten en geen werkstukken op de tafel, verplaats het zaagblad door de volledige gesimuleerde snede om ervoor te zorgen dat het het gevaar van de vangrail niet hindert of snijdt.
I) Zorg voor voldoende ondersteuning voor werkstukken breder of langer dan het tafelblad, zoals tafelverlengingen, zagerijen en andere. Werkstukken die langer of breder zijn dan de verstekzaagtafel kunnen omvallen als ze niet stevig worden ondersteund. Als het snijstuk of werkstuk wordt gekanteld, kan de onderste beschermkap worden opgetild of geworpen door een roterend mes.
m) Gebruik iemand anders niet in plaats van een tabelextensie of als andere ondersteuning. Onstabiele ondersteuning voor het werkstuk kan ertoe leiden dat het zaagblad blijft steken of beweegt tijdens het snijproces, waardoor u en uw assistent in het roterende zaagblad worden getrokken.
n) De snede mag op geen enkele manier op het roterende zaagblad worden gegrepen of ingedrukt. Indien beperkt (dwz met behulp van een stop), kunnen de snijdstukken wiggen op het mes en heftig worden gegooid.
o) Gebruik altijd klemmen of Idemmen die zijn ontworpen om ronde materialen zoals staven of buizen goed te ondersteunen. De stang rolt gemakkelijk tijdens het snijden, waardoor het mes "bijt" en het werkstuk met de hand in het mes trekt.
p) Laat het zaagblad op volle snelheid komen voordat u het werkstuk aanraakt. Dit vermindert het risico van het werpen van artefacten.
q) Als het werkstuk of het mes vastloopt, schakelt u de verstekzaag uit. Wacht tot alle bewegende delen niet meer draaien en haal de stekker uit het stopcontact en / of verwijder de batterij. Werk vervolgens om het vastgelopen materiaal vrij te geven. Doorgaan met zagen met vastgelopen werkstukken kan ongecontroleerde bediening of schade aan de verstekzaag veroorzaken.
r) Nadat het zagen is voltooid, laat u de schakelaar los, drukt u de zaagkop naar beneden en wacht u tot het zaagblad stopt en verwijdert u het zaagblad. Het is gevaarlijk om het glijblad met uw hand te naderen.
s) Houd de hendel stevig vast wanneer u onvolledig snijdt of voordat u de schakelaar loslaat voordat de zaagkop volledig omlaag staat. De remwerking van de zaag kan ertoe leiden dat de zaagkop plotseling naar beneden trekt en er bestaat gevaar voor verwondingen.

t) Gebruik voor hout en soortgelijke materialen alleen zaagbladen die voldoen aan EN 847-1 zoals aanbevolen door de fabrikant.

VEILIGHEIDSPUNTEN VOOR UW LASER

WAARSCHUWING: Lees alle instructies zorgvuldig door. Indien u zich niet aan alle

onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

Deze lasers betekenen normaal gesproken geen optisch gevaar, hoewel staren in de straal blindheid kan veroorzaken.

Staar niet direct in de laserstraal. Er kan zich een gevaar voordoen als u toch in de straal staart, volg de veiligheidsvoorschriften als volgt na:

1. De laser moet worden gebruikt en onderhouden volgens de instructies van de fabrikant.
2. Richt de straal nooit op een persoon of een voorwerp, anders dan het werkstuk.
3. De laserstraal mag niet expres op een ander persoon worden gericht en mag niet langer dan 0,25 seconde in het oog schijnen.
4. Zorg er altijd voor dat de laserstraal wordt gericht op een stabiel werkstuk zonder reflecterende oppervlakken, bijv. hout of andere ruwe oppervlakken zijn acceptabel. Helder schijnend reflecterend plaatstaal of iets dergelijks is niet geschikt voor laserapplicaties, omdat het reflecterende oppervlak de laserstraal terug naar de gebruiker kan richten.
5. Verander het lasertoestel niet door een ander type. Reparaties moeten worden uitgevoerd door de fabrikant of een geautoriseerde reparateur.
6. LET OP: Ander gebruik van de bediening of andere verstellingen dan die hierin aangegeven kunnen leiden tot gevaarlijke blootstelling aan straling.

VEILIGHEIDSPUNTEN VOOR UW LASER KLASSE 2

Het laserapparaat dat met dit gereedschap is ingebouwd is eersteklas met een maximum straling van 1mW en 650 nm golflengte.

LASERSTRALING VAN KLASSE 2, KIJK NIET IN DE STRAAL

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende

voorwerpen kortgesloten kunnen worden.

Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontdaden voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C).
m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.
o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
t) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.
u) Verwijder het accupack niet uit de originele verpakking, tot dit nodig is voor gebruik.
v) Let op de plus (+) en min (-) markeringen op de accu en zorg voor correct gebruik.

SYMBOLEN

	Goed
Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen	Vergrendelen
Waarschuwing	Ontgrendelen
Draag oorbescherming	Zaagblad (TCT)
Draag een veiligheidsbril	Li-I on Li-Ion-accu Dit product is uitgerust met een symbool dat ‘gescheiden inzameling’ aanduidt voor alle accu’s. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu’s kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten.
Draag een stofmasker
KIJK NIET IN DE STRAAL	Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
LASERSTRALING
Zorg ervoor dat de batterij

Zorg ervoor dat de batterij voorafgaand aan het verwisselen van de accessoires wordt verwijderd

Draag beschermende handschoenen

Niet in brand steken

Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu's niet weg bij het ongesorteerde huishoudelijke afval

Hout

Onjuist

COMPONENTENLIJST

1 BEDIENINGSHENDEL

2 BOVENSTE VASTE BEWAKER

3 MOTORHUIS

4 LAGERE ROTERENDE AFSCHERMING

5 OPKLAPBARE WERKSTANDAARD

6 BEVESTIGINGSGAT

7 SNIJPLANK

8 MITER VERGRENDELEND HANDVAT

9 MITRE DETENT VRIJLATING

10 VOORSTE STEUNVOET

11 VERSTEKSCHAAL

12 HEK

13 BLAD-SLEUTEL

14 BEVESTIGINGSSTAAF WERKSTUK

15 SCHUINE SCHAAL

16 INGETROKKEN ARMBESCHERMERS

17 STOFPOORT

18 TRIGGER SCHAKELAAR

19 SLOT-UIT HEFBOOM

20 SNIJDIEPTE INSTELSCHROEF

21 VERGRENDEL PIN

22 SLIDER VERGRENDELKNOP

23 SCHUIF

24 SCHUINE VERGRENDELKNOP

25 HOLDINGSHENDEL VAN HET WERK HOUDERKNOP

26 BATTERIJ*

27 ONTGRENDELKNOP BATTERIJ*

28 LASER

29 LASER AAN / UIT SCHAKELAAR

30 MESBOUTDEKSEL (ZIE AFBEELDING C1)

31 BOUT DEKSELSCHROEVEN (ZIE AFBEELDING C1)

32 BINNENFLENS (ZIE AFBEELDING C2)

33 ZAAGBLAD (ZIE AFBEELDING C2)

34 BUITENFLENS (ZIE AFBEELDING C2)

35 SPILVERGRENDELKNOP (ZIE AFBEELDING C2)

36 VUILNISZAK (ZIE AFBEELDING F)

* Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.

TECHNISCHE DATA

TyWX845 WX845.9(845- mechanische naam, representatief voor verstekzaag op batterijen)

	WX845 WX845.9
Nominale spanning	20 V -Max**
Geen laadsnelheid	3200/min
Bladmaat 216mm
Snijcapaciteit
Mijter 0° /Schuin 0°	220 x 70 mm

Mijter 0° /Schuin 45°	220 x 41 mm
Mijter 45° /Schuin 0°	155 x 70 mm
Mijter 45° /Schuin 45°	155 x 41 mm
Schuin vermogen 0~45	°
Mijter vermogen 0~45	° L&R
Machinegewicht	12.5kg 11.5 kg

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	L_pA = 92.2 dB(A)
A-gewogen geluidsvermogen	L_wA = 105.2 dB(A)
K_pA \& K_wA	3dB(A)

De vermelde geluidsemissiewaarden zijn gemeten volgens standaard testmethoden en kunnen worden gebruikt als hulpmiddel voor vergelijking met een andere.

Aangegeven geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: Volgens de volgende

voorbeelden en andere wijzigingen in de gebruiksmethode, afhankelijk van hoe het gereedschap wordt gebruikt, en vooral bij het werken met welk type werkstuk, kan de geluidsemissie van het daadwerkelijke gebruik van het elektrische gereedschap verschillen van de aangegeven waarde: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

Bij gebruik van anti-geluidsaccessoires.

En de tool wordt gebruikt volgens het ontwerp en het beoogde gebruik van deze instructies.

WAARSCHUWING: Voor de nauwkeurigheid

moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale

werkperiode aanzienlijk verminderen.

Helpt uw risico op blootstelling aan lawaai te minimaliseren.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Als u het gereedschap regelmatig wilt gebruiken, moet u een geluidsbestendig accessoire aanschaffen.

TOEBEHOREN

	WX845	WX845.9
Batterij deksel (WA3553) 1 /
Oplader (WA3880) 1 /
Houten zaagblad (WA8201) 1	1
Bladesleutel 1 1
Vuilniszak 1 1
Opklapbare werkstandaard 2 2
Bevestigingsstaaf werkstuk 1 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees het instructieboekje aandachtig voor gebruik van het gereedschap.

MOGELIJK GEBRUIK

De verstekzaag is ontworpen als een stationaire machine voor het maken van rechte langs- en dwarssnedes op hout. Horizontale verstekhoeken van 0 \~ 45° L&R evenals verticale schuine hoeken van 0° tot + 45° zijn mogelijk.

ASSEMBLAGE EN BEDIENING

Actie Figuur
VOOR GEBRUIK
De accu verwijderen	zieafbeeldingA1
De batterij opladen	zieafbeeldingA2

De accu installeren	zieafbeeldingA3
MONTAGE
Desktop installatieWAARSCHUWING:Zorg er altijd voor dat de verstekzaag stevig op een werkbank of een goedgekeurde werkbank is gemonteerd.	zie afbeeldingB
Zaagbladen plaatsen en verwijderenOPMERKING:1. Draai los maar verwijder de schroeven op het boutdeksel niet;2. Verwijder geen andere schroeven;3. Houd de asvergrendelknop ingedrukt, blijf het mes draaien totdat het vastklikt (u hoort een "klikgeluid") en vervang vervolgens het mes.WAARSCHUWING:Verwijder de batterij voordat u het mes vervangt!WAARSCHUWING:Het mesboutdeksel moet correct zijn geplaatst en de schroeven van het boutdeksel moeten worden vastgedraaid voordat ze worden vastgedraaid.VOORZICHTIGHEID:Druk niet op de vergrendelknop van de as terwijl het mes onder spanning staat of glijdt.	zieafbeeldingC1-C3
Bevestigingsstang voor werk installerenTil de component met behulp van de linker hendel omhoog en over het hek in de positioneeras.Draai de vaste knop op de as om deze op zijn plaats te vergrendelen.NOTITIE:Het handvat moet soepel bewegen, maar het kan niet vallen.Als het te los is, draait u de schroef vast waarmee de knop vastzit.	zieafbeelding D
De werkstandaard installerenDe opvouwbare werkstand maakt langdurig zagen eenvoudiger.Knijp de twee uiteinden tijdens het installeren samen, steek ze in de gleuven op de tafel en spring ze naar buiten.	zieafbeelding E

	Stofzak installeren / verwijderenOPMERKING:Houd bijgebruik van gereedschap destofafzuigpoort verbonden met het stofafzuigapparaat.	zieafbeelding F
	Werk regelingWAARSCHUWING:Zorg ervóór het zagen altijd voor dathet werk volledig op het hek rust. Alser een opening is tussen het werkstuken het hek, kan het zaagblad vastkomen te zitten in de snede en hetwerkstuk laten vallen.Knip geen bochten die het hek nietvolledig raken.NOTITIE:Stel de voorste steunvoet (10) zo af dat deze nethet steunplatform raakt om de kanste voorkomen om naar voren tezwaaien.
	SchuifvergrendelingOPMERKING:De zaag kan vast ofglijdend worden gebruikt. Vast inde achterste positie voor het snelen gemakkelijk zagen van smallewerkstukken. Schuif om een brederwerkbereik te maken. De schuifmoet ook worden vergrendeld voortransport.	zieafbeelding G
	Mijter aanpassingOPMERKING:1. De voorste steunvoet (10)moet zo worden ingesteld datdeze alleen contact maakt mthet steunwerkoppervlak om tevoorkomen dat de zaag naar vorenkantelt .2. U kunt de verstekpenvrijgeven wanneer u aan deverstekvergrendelhendel draaitom deze snel naar links of rechts tepositioneren op 0°, 15°, 22.5°, 30°, 45°. De verstekpal positioneertzichzelf in een stopgleuf in hetverstektafelframe.WAARSCHUWING:Draai de verstekvergrendeling altijdvast en vertrouw NIET alleen op deverstekpal.	zieafbeelding H
	Schuin aanpassingWAARSCHUWING:Draai de schuine vergrendelknopALTIJD stevig vast VOORDAT ueen snede maakt. Anders kan dezaagarm tijdens het zagen bewegen.	zieafbeelding I

Samengestelde afschuiningWAARSCHUWING: WeesALTIJD extra voorzichtig bij het maken van samengestelde verstekinstellingen vanwege de interactie van de twee hoekinstellingen.WAARSCHUWING: De HENDELHENDEL VAN HET WERK kan worden gebruikt voor al het routinezagen en houdt uw handen veilig. Bij sommige ongebruikelijke sneden moet de HENDELHENDEL VAN HET WERK ,te verwijderd.	zieafbeelding J
Zaagdiepte aanpassingDe snijdiepte is in de fabriek ingesteld, maar kan indien nodig enigszins worden aangepast.	zieafbeelding K
OPERATIEWAARSCHUWING: Snijd niet tenzij het materiaal aan een tafel is bevestigd en tegen een hek leunt.WAARSCHUWING: Omervoor te zorgen dat het maaibaan vrij is, moet u altijd zonder stroom maaien voordat u werkzaamheden uitvoert.
1. MINIMALE LENGTE lijnWAARSCHUWING:Controleer of het werkstuk uitsteekt vanaf de MINIMALE LENGTE lijn aangegeven op de vangrail.	zieafbeeldingL1&L2
2. Trigger schakelaarOPMERKING:1. Borgpennen worden alleen gebruikt bij transport of opslag van de zaag. Trek voor het zagen de borgpen uit om de zaagkop los te maken.2. Houd bij gebruik van gereedschap de stofafzuigpoort verbonden met het stofafzuigapparaat.WAARSCHUWING: Plaatsuw handen niet op de snijplank om snijwonden met scherpe messen te voorkomen.VOORZICHTIGHEID: Gebruik geen verstekzaag om producten van metaal, metselwerk of vezelcement te zagen. Gebruik geen schurende messen.	zieafbeeldingM1&M2
3. GewasWAARSCHUWING: Beginniet met zagen totdat hetmes stabiel is. Wacht tot het messtopt met draaien VOORDAT u hetwerkstuk verwijdert.	zieafbeelding N
4. Opslagruimte	zieafbeelding O

ONDERHOUD

WAARSCHUWING: Verwijder de accu voordat u onderhoud of reparaties uitvoert. Gebruik nooit water of chemische reinigingsmiddelen om uw elektrische gereedschap te reinigen. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap op een droge plaats. Houd de ventilatiesleuven van de motor schoon. Houd alle werkende bedieningselementen stofvrij. Het is normaal dat er vonken oplichten in de ventilatiesleuven. Dit beschadigt uw elektrische gereedschap niet.

VOOR GEREEDSCHAP MET ACCU'S

De omgevingstemperatuur voor het gebruik en de opslag van het gereedschap ligt tussen 0°C-45°C. De aanbevolen omgevingstemperatuur voor het oplaadsysteem tijdens het opladen ligt tussen 0°C-40°C.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Verklaren dat het product Beschrijving WORX Draadloze verstekzaag Ty WX845 WX845.9(845- mechanische naam, representatief voor verstekzaag op batterijen) Functie Zagen van hout en soortgelijke materialen

Overeenkomt met de volgende richtlijnen: 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863

Normen voldoen aan, EN 62841-1 EN 62841-3-9 EN 55014-1 EN 55014-2

De persoon die bevoegd is om het technische bestand te compileren, Naam Marcel Filz Adres Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

A# C E

2019/12/09 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en Certificering Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China
