MANUAL DE UTILIZADOR Stella 4311 BARBECOOK

[PT] Aceda a barbecook.com, registe o seu Barbecook e a sua experiência com a Barbecook será continuamente melhorada!

1 Registar o aparelho....106

2 Acerca do presente manual ....106

3 Instruções de segurança importantes....106

• Leia e siga as instruções....106
- Seja cauteloso com o gás......106
- Seleccione um local apropriado....106
- Usar de senso comum ....106

4 Conceitos recorrentes....107

• Venturis....107
  • Cobertura do bico de gás .....107
  • Esmalte....107
• Chamas descontroladas ....107

5 Montar o aparelho....107

• Instruções de segurança....107
• Montar o aparelho....108

6 Ligar o gás ao aparelho....108

• Qual botija, mangueira e regulador? ....108
• Instruções de segurança....108
• Ligar a mangueira ao aparelho....108
• Ligar a mangueira e a botija ao regulador......109
• Substituir o cilindro ....109

7 Verificar fugas de gás....109

• Porque verificar fugas de gás?......109
• Quando verificar fugas de gás? ....109
• Instruções de segurança....109
• Quais os materiais que necessito? ....110
• Para verificar fugas de gás......110
• No caso de uma fuga de gás ....110

8 Preparar o aparelho ....110

• Antes de cada utilização ....110
• Antes da primeira utilização (durante um longo período) 111
• Queimar no aparelho....111

9 Acender os bicos de gás ....111

• Instruções de segurança....111
• Acender os bicos de gás principais ....111
• Acender o queim ador infravermelho......112
• Desligar os bicos de gás......112
  Reacender os bicos de gás....112

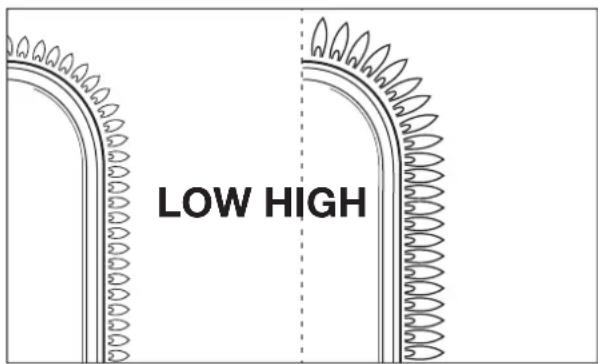

  • Verificar as chamas ....113

10 Dicas e conselhos úteis....113

• Pré-aquecer o aparelho....113
- Evitar que os alimentos fiquem agarrados......113
• Grelhar direta e indiretamente....113
• Grelhar com a tampa fechada ....113
• Monitorizar a temperatura....113
- Otimizar a utilização do calor....114
• Aproveitar as zonas quentes....114
• Evitar chamas descontroladas....114

11 Manutenção do aparelho....114

• Limpar o grelhador....114
• Limpar a taça ....114
- Limpar os queimadores e os venturis......115
- Manutenção de peças esmaltadas, em aço inoxidável e revestidas a pó....115
• Guardar o aparelho ....116
• Guardar botijas de gás......116
• Encomendar peças sobresselentes....116

12 Garantia 116

• Coberto .....116
- Não coberto ....116

13 Especificações técnicas ....117

• Acender o bico de gás lateral .....117
• Diâmetros do injetor....117

14 Resolução de problemas....118

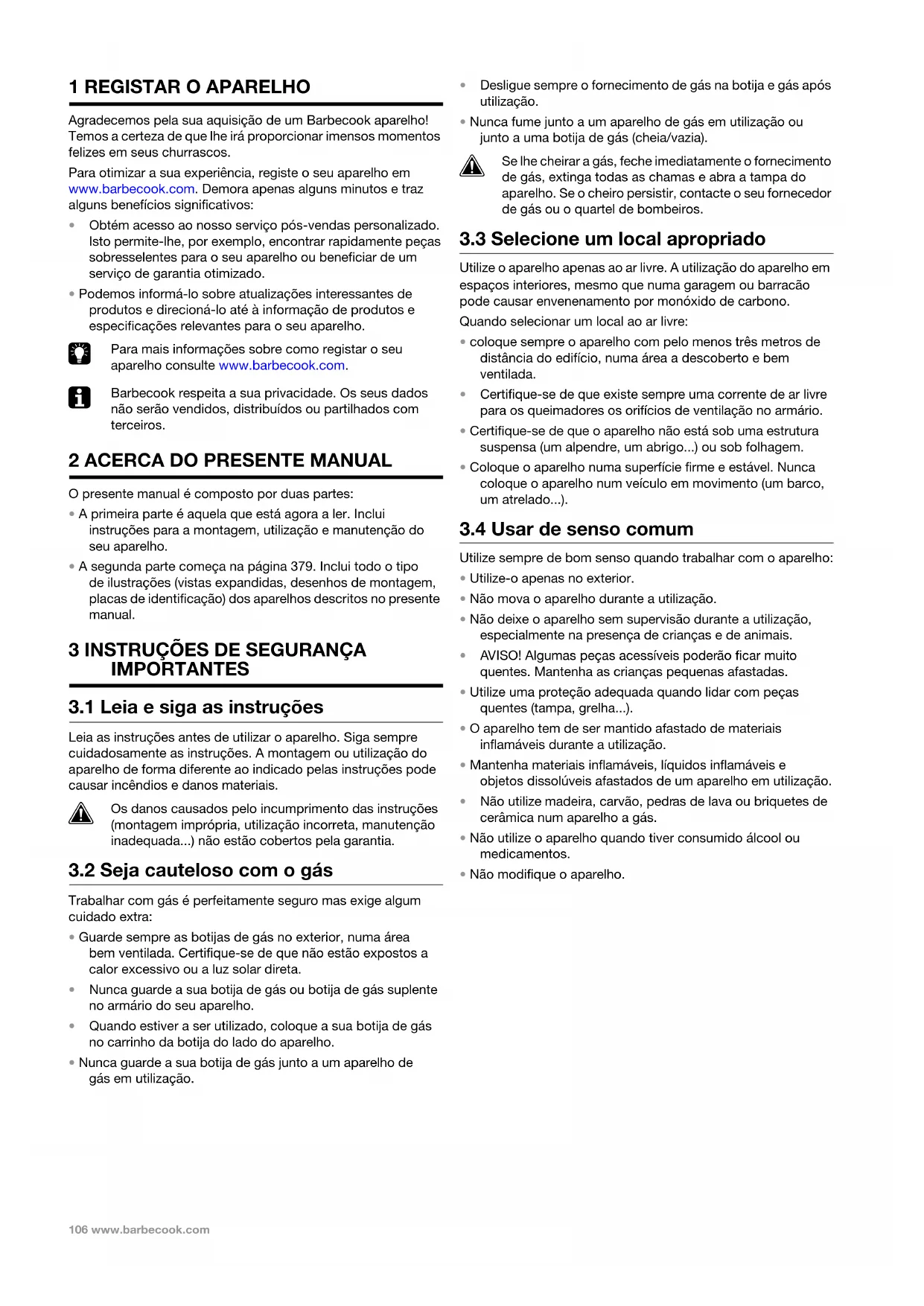

1 REGISTAR O APARELHO

Agradecemos pela sua aquisição de um Barbecook aparelho! Temos a certeza de que lhe irá proporcionar imensos momentos felizes em seus churrascos.

Para otimizar a sua experiência, registe o seu aparelho em www.barbecook.com. Demora apenas alguns minutos e traz alguns benefícios significativos:

• Obtém acesso ao nosso serviço pós-vendas personalizado. Isto permite-lhe, por exemplo, encontrar rapidamente peças sobresselentes para o seu aparelho ou beneficiar de um serviço de garantia otimizado.
• Podemos informá-lo sobre atualizações interessantes de produtos e direcioná-lo até à informação de produtos e especificações relevantes para o seu aparelho.

Para mais informações sobre como registar o seu aparelho consulte www.barbecook.com.

Barbecook respeita a sua privacidade. Os seus dados não serão vendidos, distribuídos ou partilhados com terceiros.

2 ACERCA DO PRESENTE MANUAL

O presente manual é composto por duas partes:

• A primeira parte é aquela que está agora a ler. Inclui instruções para a montagem, utilização e manutenção do seu aparelho.
• A segunda parte começa na página 379. Inclui todo o tipo de ilustrações (vistas expandidas, desenhos de montagem, placas de identificação) dos aparelhos descritos no presente manual.

3 INSTRUÇÕES DE SEGURANÇA IMPORTANTES

3.1 Leia e siga as instruções

Leia as instruções antes de utilizar o aparelho. Siga sempre cuidadosamente as instruções. A montagem ou utilização do aparelho de forma diferente ao indicado pelas instruções pode causar incêndios e danos materiais.

Os danos causados pelo incumprimento das instruções (montagem imprópria, utilização incorreta, manutenção inadequada...) não estão cobertos pela garantia.

3.2 Seja cauteloso com o gás

Trabalhar com gás é perfeitamente seguro mas exige algum cuidado extra:

• Guarde sempre as botijas de gás no exterior, numa área bem ventilada. Certifique-se de que não estão expostos a calor excessivo ou a luz solar direta.
• Nunca guarde a sua botija de gás ou botija de gás suplente no armário do seu aparelho.
• Quando estiver a ser utilizado, coloque a sua botija de gás no carrinho da botija do lado do aparelho.

• Nunca guarde a sua botija de gás junto a um aparelho de gás em utilização.

• Desligue sempre o fornecimento de gás na botija e gás após utilização.

• Nunca fume junto a um aparelho de gás em utilização ou junto a uma botija de gás (cheia/vazia).

Se lhe cheirar a gás, feche imediatamente o fornecimento de gás, extinga todas as chamas e abra a tampa do aparelho. Se o cheiro persistir, contacte o seu fornecedor de gás ou o quartel de bombeiros.

3.3 Seleccione um local apropriado

Utilize o aparelho apenas ao ar livre. A utilização do aparelho em espaços interiores, mesmo que numa garagem ou barracão pode causar envenenamento por monóxido de carbono.

Quando selecionar um local ao ar livre:

• coloque sempre o aparelho com pelo menos três metros de distância do edifício, numa área a descoberto e bem ventilada.
• Certifique-se de que existe sempre uma corrente de ar livre para os queimadores os orifícios de ventilação no armário.
• Certifique-se de que o aparelho não está sob uma estrutura suspensa (um alpendre, um abrigo...) ou sob folhagem.
• Coloque o aparelho numa superfície firme e estável. Nunca coloque o aparelho num veículo em movimento (um barco, um atrelado...).

3.4 Usar de senso comum

Utilize sempre de bom senso quando trabalhar com o aparelho:

• Utilize-o apenas no exterior.
• Não mova o aparelho durante a utilização.
• Não deixe o aparelho sem supervisão durante a utilização, especialmente na presença de crianças e de animais.
• AVISO! Algumas peças acessíveis poderão ficar muito quentes. Mantenha as crianças pequenas afastadas.
• Utilize uma proteção adequada quando lidar com peças quentes (tampa, grelha...).
• O aparelho tem de ser mantido afastado de materiais inflamáveis durante a utilização.
• Mantenha materiais inflamáveis, líquidos inflamáveis e objetos dissolúveis afastados de um aparelho em utilização.
• Não utilize madeira, carvão, pedras de lava ou briquetes de cerâmica num aparelho a gás.
• Não utilize o aparelho quando tiver consumido álcool ou medicamentos.
• Não modifique o aparelho.

4 CONCEITOS RECORRENTES

Esta parte inclui definições de alguns conceitos menos familiares. Estes conceitos são utilizados em diversos tópicos do manual.

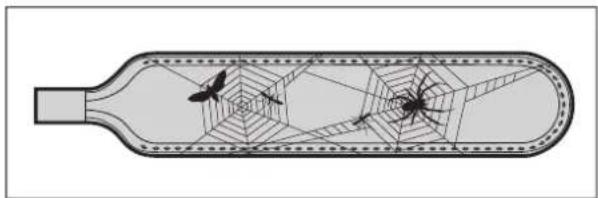

4.1 Venturis

Os venturis são os tubos pequenos ligados à entrada dos bicos de gás. Na parte lateral dos venturis existe um orifício. Isto é visível nos bicos de gás principais e no bico de gás lateral:

Quando o gás está a ser direcionado para os bicos de gás passa através dos venturis. Graças aos orifícios nos lados, o gás é então misturado com ar e - como resultado - com oxigénio. Isto é necessário para uma boa ignição nos bicos de gás: apenas a mistura correta de gás e oxigénio irá acender apropriadamente e resultará em boas chamas.

4.2 Cobertura do bico de gás

As coberturas dos bicos de gás são as coberturas que monta por cima dos bicos de gás do seu aparelho. Protegem os bicos de gás contra a queda de gordura e desempenham um papel crucial no Turbo Heating System. Os orifícios cobertos nos lados das coberturas distribuem o calor sobre o grelhador, pelo que este é aquecido muito mais rápido de mais uniformemente.

Preste especial atenção às coberturas dos bicos de gás quando montar o seu aparelho. O Turbo Heating System apenas pode funcionar apropriadamente se cada cobertura estiver montada acima do bico de gás correto.

Algumas peças do aparelho estão cobertas com uma camada de vidro fundido, denominado esmalte. Este esmalte protege o metal subjacente contra corrosão. O esmalte é um material de elevada qualidade: é resistente a ferrugem, não desaparece sob a influência de temperaturas altas e é muito fácil de manter.

Devido ao facto de o esmalte ser menos flexível do que o metal que o cobre, é possível que pedaços de esmalte lasquem quando manuseia o aparelho de forma incorreta. De modo a evitar problemas, tenha cuidado quando estiver a montar peças esmaltadas e mantenha sempre o esmalte conforme descrito mais adiante no presente manual.

4.4 Chamas descontroladas

As acendalhas são chamas repentinas que causam faísca a partir da taça quando está a grelhar. Geralmente são causadas pela queda de gordura ou marinada.

5 MONTAR O APARELHO

5.1 Instruções de segurança

• Não modifique o aparelho quando estiver a montá-lo. É muito perigoso e não é permitido alterar peças pré-montadas e/ou vedadas pelo fabricante.
• Siga sempre cuidadosamente as instruções de montagem.
• O utilizador é responsável pela montagem correta do aparelho. Os danos causados pela montagem imprópria não são cobertos pela garantia.

5.2 Montar o aparelho

Necessita de uma chave de fendas cruzada, de uma chave de fendas plana e de uma pilha AA (dispositivo de ignição elétrico). Se o seu aparelho for fornecido com um bico de gás de espeto, também necessita de duas pilhas D (motor do bico de gás de espeto). Estas pilhas não são fornecidas com o aparelho.

1 Coloque o aparelho numa superfície plana e limpa.
2 Monte o aparelho conforme ilustrado nos desenhos de montagem. Estes encontram-se na segunda parte do presente manual, após a vista expandida do seu aparelho.

Tenha cuidado quando montar peças esmaltadas. As ferramentas e os parafusos poderão danificar o esmalte. Utilize as anilhas de fibra fornecidas para proteger o esmalte em redor dos parafusos.

As embalagens blister podem conter mais parafusos do que o necessário. Os parafusos podem ser deixados fora após a montagem.

6 LIGAR O GÁS AO APARELHO

6.1 Qual botija, mangueira e regulador?

Antes de ligar o gás ao aparelho tem de comprar uma botija de gás, mangueira e regulador de pressão. Compre sempre materiais em conformidade com todas as normas nacionais e com o(s) tipo(s) de gás e pressão(ões) nominal(ais) mencionados no aparelho.

A tabela seguinte mostra-lhe qual a botija, mangueira e regulador que tem de usar. Na Bélgica (BE), por exemplo, tem de utilizar uma botija de gás propano com uma mangueira e regulador para 37 mbar ou uma botija de gás butano com uma mangueira e regulador para 28-30 mbar.

País Botija, mangueira e regulador
DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK	Propano, 30 mbar / butano, 30 mbar
ES, GB, IE, PT, BE, FR, LU, IT	Propano, 37 mbar / butano, 28-30 mbar
NL Propano, 30 ou 50	mbar / butano, 30 mbar
CY Propano, 30 ou 37	mbar / butano, 28-30 mbar

Recomendamos a ligação do aparelho a propano. O gás propano oferece uma combustão de elevada qualidade e é menos sensível ao gelo.

Compre o seu regulador de pressão e botija de gás conjuntamente. Nem todos os reguladores se adequam a todas as botijas.

6.2 Instruções de segurança

• Nunca ligue o cilindro diretamente ao aparelho. Monte sempre um regulador de pressão primeiramente no cilindro.
• Nunca modifique peças pré-montadas ou vedadas do cilindro, da mangueira ou do regulador de pressão.
• Mantenha a mangueira o mais curta possível (1,5 m no máximo) de modo a evitar que arraste no chão.

• Enquanto liga o cilindro, a mangueira e o regulador de pressão:

• Nunca distorça a mangueira.

• Mantenha sempre o cilindro numa posição vertical.
• Nunca abra o fornecimento de gás.

- Verifique eventuais fugas de cada vez que efetuar alterações na ligação do gás. Ver “7 Verificar fugas de gás”.

6.3 Ligar a mangueira ao aparelho

Para ligar a mangueira do gás ao aparelho tem de montar um acoplamento no tubo de gás do aparelho. O aparelho é fornecido com dois acoplamentos, ambos destinados a países em particular:

País Acoplamento
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI Acoplamento A	A
FR Acoplamento B

Se o seu país não estiver na tabela, utilize o acoplamento que se encontra em conformidade com as suas normas nacionais.

A B

6.3.1 A COPLAMENTO A

Necessita de uma chave fixa de 19 mm e de uma chave de fendas cruzada.

1 Aparafuse o acoplamento ao tubo de gás do aparelho (A) e aperte-o com uma chave fixa de 19 mm (B).

2 Deslize a mangueira ao longo do acoplamento (C) e aperte o anel de aperto com uma chave de fendas cruzada (D).

6.3.2 A COPLAMENTO B

Necessita de uma chave fixa de 22 mm e de uma chave fixa ajustável.

1 Aparafuse o acoplamento ao tubo de gás do aparelho (A) e aperte-o com uma chave fixa de 22 mm (B).

A

2 Aparafuse a mangueira de gás ao acoplamento (C) e aperte-o com duas chaves fixas. Fixe o acoplamento com uma chave fixa de 22 mm enquanto roda a mangueira com uma chave fixa ajustável (D).

6.4 Ligar a mangueira e a botija ao regulador

Dependendo do tipo de regulador de pressão que utiliza, necessita de uma chave de fendas cruzada e/ou de uma chave fixa ajustável.

1 Ligue a mangueira ao regulador de pressão. Adote uma das seguintes medidas:

• Se a mangueira tiver um anel de aperto, deslize a mangueira ao longo do regulador e aperte o anel de aperto com uma chave de fendas cruzada (A).
• Se a mangueira tiver uma porca, aparafuse a mangueira no regulador e aperte a porca com uma chave fixa ajustável (B).

2 Ligue o regulador de pressão à botija de gás. Adote uma das seguintes medidas:

• Se o regulador tiver uma porca, aparafuse o regulador no sentido horário na botija e aperte a porca com uma chave fixa ajustável (C).
• Se o regulador tiver uma rosca, aparafuse o regulador no sentido anti-horário na botija (D).

1 Feche o fornecimento de gás e defina todos os botões de controlo para OFF.
2 Desligue o cilindro vazio e ligue o cilindro cheio.
3 Verifique eventuais fugas no cilindro, na mangueira e em todas as ligações de gás. Ver "7 Verificar fugas de gás".

7 VERIFICAR FUGAS DE GÁS

7.1 Porque verificar fugas de gás?

O gás propano e o gás butano são mais pesados do que o ar. Como resultado, não se dispersam quando existe uma fuga no aparelho. Especialmente nos dias sem vento, uma fuga pode fazer com que o gás se acumule no interior e em redor do aparelho. Esse gás acumulado pode então acender e explodir.

7.2 Quando verificar fugas de gás?

- Antes da primeira utilização ou antes da primeira utilização após um longo período de não-utilização.

Verifique também eventuais fugas de gás se o seu aparelho tiver sido montado pelo seu distribuidor.

• Cada vez que substitui um componente de gás.
• Pelo menos uma vez por ano, de preferência no início da estação.

7.3 Instruções de segurança

• Guarde o aparelho no exterior, numa área bem ventilada. Certifique-se de que não existem chamas ou fontes de calor junto ao aparelho.
• Nunca utilize um isqueiro ou fósforo para verificar fugas de gás.
• Não fume e não acenda os bicos de gás quando estiver a verificar fugas de gás.

7.4 Quais os materiais que necessito?

Para verificar fugas de gás, necessita de:

• um líquido de teste. Pode utilizar um spray contra fugas pronto a usar ou uma mistura de água (50%) e detergente da loica (50%).
• A ferramenta de teste de fugas fornecida com o seu aparelho. Utiliza-a para sugar o líquido de teste e aplicá-lo no componente de gás ou ligação que pretende verificar.

7.5 Para verificar fugas de gás

Pode verificar eventuais fugas de gás ao aplicar um líquido de teste em todos os componentes de gás e ligações. Se as bolhas num componente em particular ou ligação crescerem, existe uma fuga de gás:

Para verificar fugas de gás, proceda do seguinte modo:

1 Coloque o aparelho no exterior.
2 Obtenha a sua ferramenta de teste contra fugas e o líquido de teste (spray contra fugas ou mistura de água/detergente).
3 Abra a tampa e defina todos os botões de controlo para OFF.
4 Abra o fornecimento de gás ligeiramente. Rode a válvula da botija de gás apenas uma vez.
5 Sugue algum líquido de teste com a ferramenta de teste contra fugas e aplique-o na área que pretende verificar. Tem de verificar:

• As soldas da botija de gás (A)
• A manqueira (B)
- As ligações entre a botija e o regulador de pressão e entre o regulador de pressão e a manqueira (C)
- A ligação entre a mangueira e o aparelho (D)

O seu regulador de pressão e o acoplamento poderão ser diferentes dos indicados nas ilustrações.

6 Adote uma das seguintes medidas:

• Se detetar uma fuga, continue conforme descrito em "No caso de uma fuga de gás".
• Se não existirem fugas, feche o fornecimento de gás, enxague bem todos os componentes com água e segue-os bem.

7.6 No caso de uma fuga de gás

1 Feche o fornecimento de gás e execute uma das seguintes medidas:

• Se detetou uma fuga numa das ligações, aperte essa ligação.
• Se detetou uma fuga no cilindro ou mangueira, substitua o cilindro ou a mangueira.

2 Verifique novamente a ligação ou o componente no qual detetou a fuga.
3 Se a fuga não for reparada, contacte um Barbecook distribuidor. Não utilize o aparelho até a fuga estar reparada.

Para obter uma lista de distribuidores Barbecook próximos, consulte www.barbecook.com.

8 PREPARAR O APARELHO

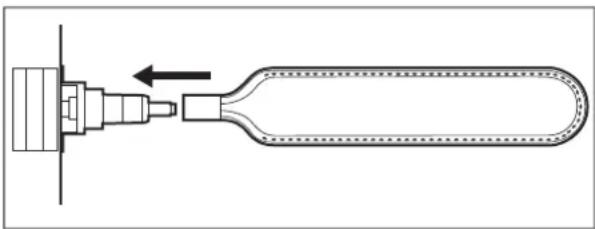

8.1 Antes de cada utilização

Cada vez que utilizar o aparelho, certifique-se de que:

• O ap arelho está num local apropriado. Ver "3.3 Selecione um local apropriado".
• A mangueira de gás não arrasta no chão e não entra em contacto com uma superfície quente ou com queda de gordura.
• A taça está limpa. Recomendamos colocar uma nova Leaf® na taca antes de cada utilização. Ver “11.2 Limpar a taca”.
  Os bicos de gás e venturis não estão bloqueados por ninhos de insetos ou teias de aranha. Ver "11.3 Limpar os queimadores e os venturis".

• O aparelho está montado corretamente. Preste especial atenção a:

• Coberturas dos bicos de gás. Cada cobertura tem de ser colocada acima do bico de gás correto. Ver "4.2 Cobertura do bico de gás".

• Venturis dos bicos de gás. Têm de ser colocados sobre as aberturas das válvulas de gás.

Se pretender ter absoluta certeza de que a sua ligação de gás está em boas condições, pode verificar o seu aparelho quanto a fugas de gás antes de cada utilização. Ver “7 Verificar fugas de gás”.

8.2 Antes da primeira utilização (durante um longo período)

Se utilizar o aparelho pela primeira vez ou pela primeira vez após um longo período de não-utilização tem de executar algumas verificações extra:

• Certifique-se de que leu, compreendeu e verificou todas as instruções no presente manual (apenas antes da primeira utilização).
• Verifique o aparelho quanto a eventuais fugas de gás. Ver "7 Verificar fugas de gás".

Verifique também eventuais fugas de gás se o seu aparelho tiver sido montado pelo seu distribuidor.

• Limpe os bicos de gás e os venturis (apenas antes da primeira utilização durante um longo período). Ver "11.3 Limpar os queimadores e os venturis".
• Queime no aparelho antes de colocar quaisquer alimentos neste (apenas antes da primeira utilização). Ver “8.3 Queimar no aparelho”.

8.3 Queimar no aparelho

Ao queimar no aparelho antes da primeira utilização está a remover gorduras de fabrico residuais do aparelho. Proceda do seguinte modo:

1 Acenda os bicos de gás principais e defina os respetivos botões de controlo para HIGH. Ver "9.2 Acender os bicos de gás principais".
2 Feche a tampa e deixe o aparelho queimar durante 15 minutos. Não coloque ainda alimentos no grelhador.
3 Após 15 minutos, abra a tampa e deixe o aparelho queimar durante mais 5 minutos (botões de controlo ainda definidos para HIGH).
4 Após 5 minutos, o aparelho está pronto a ser usado. Pode agora colocar alimentos no grelhador.

Para acender os bicos de gás com o dispositivo de ignição elétrico tem de instalar uma pilha AA no dispositivo de ignição. Essa pilha não é fornecida com o aparelho. Encontra o compartimento da pilha do dispositivo de ignição no interior do armário do seu aparelho.

9.1 Instruções de segurança

• Antes de acender o aparelho, execute todas as verificações listadas em “8 Preparar o aparelho”.
• Certifique-se de que a tampa está sempre aberta quando acende um bico de gás.
• Nunca se debruce diretamente sobre um bico de gás quando o acender.

9.2 Acender os bicos de gás principais

9.2.1 U TILIZAR O DISPOSITIVO DE IGNICÃO

1 Abra a tampa e coloque os botões de controlo dos bicos de gás principais para OFF.
2 Se nenhum outro bico de gás estiver ainda aceso, abra o fornecimento de gás e aguarde dez segundos. Isto permite que o gás estabilize.
3 Empurre o botão de controlo de um bico de gás de espeto, coloque-o para HIGH e mantenha-o premido durante algum tempo. O dispositivo de ignição incorporado causará faíscas que acenderão o bico de gás.

Acenda sempre um bico de gás principal para começar. Nunca acenda todos os bicos de gás principais ao mesmo tempo.

4 Se o bico de gás não acender após três tentativas, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se evapore.
5 Tente novamente acender o bico de gás. Se ainda assim não acender, tente acendê-lo com um fósforo ou consulte "14 Resolução de problemas" para determinar a causa do problema.

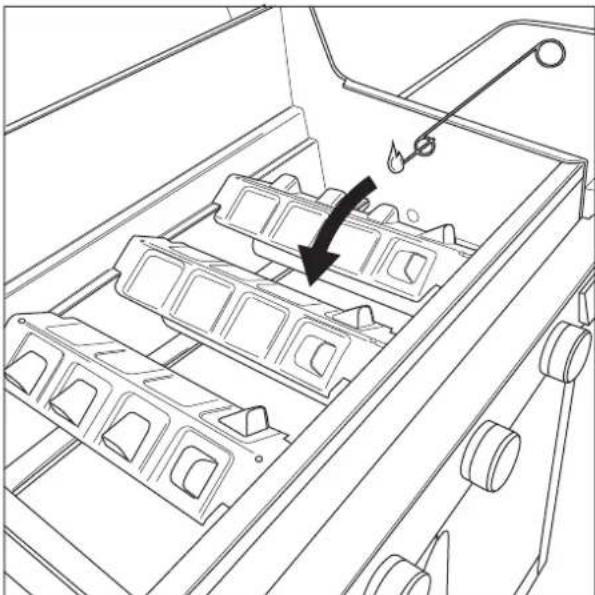

9.2.2 U TILIZAR UM FÓSFORO

1 Coloque um fósforo no suporte de fósforos.

2 Abra a tampa e coloque os botões de controlo dos bicos de gás principais para OFF.
3 Se nenhum outro bico de gás estiver ainda aceso, abra o fornecimento de gás e aguarde dez segundos. Isto permite que o gás estabilize.

4 Acenda o fósforo e segure-o cerca de 13 mm do bico de gás.

5 Defina o botão de controlo de um bico de gás para HIGH.

Acenda sempre um bico de gás principal para começar. Nunca acenda todos os bicos de gás principais ao mesmo tempo.

6 Se o bico de gás não acender dentro de 5 segundos, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se evapore.

7 Tente novamente acender o bico de gás. Se ainda assim não acender, consulte “14 Resolução de problemas” para determinar a causa do problema.

9.3 Acender o queimador infravermelho

9.3.1 UTILIZAR O DISPOSITIVO DE IGNICÃO

1 Abra a tampa e coloque o botão de controlo do queimador infravermelho para OFF.
2 Se nenhum outro bico de gás estiver ainda aceso, abra o fornecimento de gás e aguarde dez segundos. Isto permite que o gás estabilize.
3 Empurre o botão de controlo do queimador infravermelho, coloque-o para HIGH e mantenha-o premido durante algum tempo. O dispositivo de ignição incorporado causará faíscas que acenderão o queimador infravermelho.
4 Se o bico de gás não acender após três tentativas, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se evapore.
5 Tente novamente acender o queimador infravermelho. Se ainda assim não acender, tente acendê-lo com um fósforo ou consulte "14 Resolução de problemas" para determinar a causa do problema.

9.3.2 UTILIZAR UM FÓSFORO

1 Coloque um fósforo no suporte de fósforos.
2 Abra a tampa e coloque o botão de controlo do queimador infravermelho para OFF.
3 Se nenhum outro bico de gás estiver ainda aceso, abra o fornecimento de gás e aguarde dez segundos. Isto permite que o gás estabilize.
4 Acenda o fósforo e segure-o à esquerda do queimador infravermelho.
5 Defina o botão de controlo do queimador infravermelhora para HIGH.
6 Se o bico de gás não acender dentro de 5 segundos, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se evapore.
7 Tente novamente acender o queimador infravermelho. Se ainda assim não acender, consulte "14 Resolução de problemas" para determinar a causa do problema.

9.4 Desligar os bicos de gás

Se deixar de utilizar os bicos de gás tem de desligá-los. Proceda do seguinte modo:

1 Feche o fornecimento de gás.
2 Defina os botões de controlo dos bicos de gás para OFF.

Ao fechar primeiramente o fornecimento de gás, certifique-se de que não existe gás residual no aparelho.

9.5 Reacender os bicos de gás

Se um bico de gás se apagar enquanto estiver a ser utilizado, proceda do seguinte modo:

1 Abra a tampa e feche o fornecimento de gás.
2 Defina todos os botões de controlo para OFF e aguarde 5 minutos. Isto permitirá que o gás acumulado se evapore.
3 Reacenda o(s) bico(s) de gás.

Sempre que acende um bico de gás deve verificar as chamas. Uma chama perfeita é quase completamente azul, com um pouco de amarelo no topo. As chamas amarelas esporádicas são normais e não são prejudiciais.

Se notar algo de errado nas chamas, tome uma das seguintes medidas para solucionar o problema:

Se as chamas estiverem:	Faça o seguinte:
Baixas e completamente amarelas	1 Feche imediatamente o fornecimento de gás e defina todos os botões de controlo para OFF.2 Consulte “14 Resolução de problemas” para determinar a causa do problema. O mais provável é os venturis estarem bloqueados.
Mais alto do que a taça	1 Feche imediatamente o fornecimento de gás e defina todos os botões de controlo para OFF.2 Aguarde 5 minutos de modo a permitir que o gás acumulado se evapore.3 Reacenda o(s) bico(s) de gás.4 Se o problema persistir, consulte “14 Resolução de problemas” para determinar a causa do problema.

LOW HIGH

10 DICAS E CONSELHOS ÚTEIS

10.1 Pré-aquecer o aparelho

Ao pré-aquecer o seu aparelho garante que o grelhador está suficientemente quente quando colocar alimentos neste. Proceda do seguinte modo:

1 Acenda o(s) bico(s) de gás e defina o(s) respetivo(s) botão(ões) de controlo para HIGH.
2 Feche a tampa e deixe o aparelho durante dez minutos.
3 Após dez minutos, abra a tampa e coloque os seus alimentos no grelhador.
4 Se necessitar de menos calor agora, defina o(s) botão(ões) de controlo para uma posição inferior.

10.2 Evitar que os alimentos fiquem agarrados

Para evitar que os alimentos fiquem agarrados à grelha:

• Unte os alimentos com óleo utilizando um pincel antes de colocá-los na grelha. Também pode olear o próprio grelhador.
• Pré-aqueça o aparelho. Quanto mais quente estiver o grelhador quando coloca alimentos sobre este, menos os alimentos ficarão agarrados a este.
• Não vire os alimentos muito rapidamente. Deixe-os primeiramente apanharem algum calor.

Dependendo do tipo de alimentos que estiver a preparar e do modo como pretende prepará-los, pode grelhar direta ou indiretamente:

Método Descrição Utilização
Diretamente Coloque os seus alimentos diretamente sobre um bico de gás acedo, coloque esse bico de gás numa posição elevada e mantenha a tampa aberta.	Para tostar carne e vegetais
Indiretamente Coloque os seus alimentos junto de um bico de gás acedo, coloque esse bico de gás numa posição média/baixa e feche a tampa.	Para continuar a cozinhar carne tostada

Quando estiver a grelhar com a tampa fechada, mantenha-se sempre atento ao termmetro da tampa de modo a assegurar que o aparelho não fica muito quente. Ver “10.5 Monitorizar a temperatura”.

10.4 Grelhar com a tampa fechada

Fechar a tampa enquanto faz grelhados tem algumas vantagens importantes:

• A temperatura do grelhador é superior e mantém-se mais constante.
• Reduz o tempo de cozedura dos seus alimentos e mantém os seus alimentos mais húmidos.
• Reduz as chamas descontroladas e poupa gás.

Quando estiver a grelhar com a tampa fechada, mantenha-se sempre atento ao termmetro da tampa de modo a assegurar que o aparelho não fica muito quente. Ver “10.5 Monitorizar a temperatura”.

10.5 Monitorizar a temperatura

O seu aparelho está equipado com bicos de gás potentes pelo que aquece rapidamente e pode manter a temperatura regular. Quando estiver a grelhar com a tampa fechada tem de certificar-se de que o aparelho não fica muito quente. Mantenha-se atento ao termómetro da tampa e tenha em conta as seguintes orientações:

• Uma temperatura de cozedura normal é de aproximadamente 210 °C. Com temperaturas superiores, a queda de gordura e a gordura acumulada pode causar incendiar.
• A temperatura não deve nunca ser superior a 300 °C durante mais de cinco minutos. Isto pode danificar e deformar o aparelho.

10.6 Otimizar a utilização do calor

A parte central da taça está mais quente do que os lados. De modo a permitir-lhe usar a parte mais quente no seu potencial máximo, o aparelho encontra-se equipado com grelhas de diferentes tamanhos. É fornecido com:

• Uma grelha grande para ser colocada no centro da taça.
• Duas grelhas pequenas para serem colocadas nas laterais da taça.

Se colocar as grelhas corretamente na taça e acender todos os bicos de gás, toda a grelha central será aquecida ao máximo. Desta forma, expande a parte mais quente da taça e pode fazer uso máximo da superfície da grelha do seu aparelho.

10.7 Aproveitar as zonas quentes

Quando todos os bicos de gás estiverem acesos, as coberturas dos bicos de gás distribuem o calor o mais uniformemente possível pelo grelhador. Apesar deste calor uniforme, algumas zonas ainsi estão mais quentes do que outras. Pode aproveitar estas zonas de calor para grelhar os seus alimentos na perfeição:

Zona Quente? Utilizar para...
Frente Quente	Grelhar alimentos delicados (camarões, peixe...)
Centro Mais quente	Preparar alimentos que necessitam de algum tempo para cozer (por ex.: salsichas, coxas de galinha...)
Voltar Muito	quente	Tostar carne e vegetais

Também pode criar zonas de calor ao jogar com a potência dos bicos de gás. Pode, por exemplo, definir um bico de gás para uma posição inferior e utilizar a zona acima desse bico de gás para alimentos delicados ou alimentos que necessitam de algum tempo para cozer.

10.8 Evitar chamas descontroladas

Quando estiver a grelhar, é natural que ocorram algumas chamas descontroladas. Contudo, demasiadas chamas descontroladas aumentam a temperatura no aparelho e podem incendiar gordura acumulada. Para evitar chamas descontroladas:

• Certifique-se de que a taça está limpa quando começar a grelhar. Recomendamos colocar uma nova Leaf® na taça antes de cada utilização. Ver "11.2 Limpar a taça".
• Verifique regularmente se o orifício de drenagem de gordura não está bloqueado e se o tabuleiro de recolha de gordura ou taça ainda não está cheio.
• Quando grelhar carne gordurosa, apare a gordura excessiva, feche a tampa e defina os bicos de gás para uma posição média ou baixa.

11 MANUTENÇÃO DO APARELHO

11.1 Limpar o grelhador

Recomendamos que limpe o grelhador após cada utilização, com o Barbecook cleaner. Proceda do seguinte modo:

1 Pulverize a espuma na grelha e deixe-a atuar durante algum tempo.
A espuma descolora à medida que absorve a sujidade e as gorduras.
2 Remova a espuma com uma esponja suave e água e enxague bem o grelhador.
3 Seque bem o grelhador e guarde-o num local seco. Isto previne a formação de pó.

Também pode limpar o grelhador com um detergente suave ou com bicarbonato de sódio. Nunca utilize limpa-fornos no grelhador.

11.2 Limpar a taça

Recomendamos que limpe o aparelho após cada utilização. A forma mais fácil de fazê-lo é ao colocar uma Leaf® na taça antes de começar a grelhar. A Leaf® é uma folha que se encaixa na taça perfeitamente e que recolhe todos os resíduos e gorduras. Quando o aparelho tiver arrefecido, remova a folha® e a taça está limpa.

Registe o seu aparelho em www.barbecook.com para saber qual o tipo de Leaf® que necessita.

11.3 Limpar os queimadores e os venturis

11.3.1 PORQUE LIMPAR OS BICOS DE GÁS E OS VENTURIS?

As aranhas e os insetos podem fazer teias e ninhos nos bicos de gás e nos venturis. Isto poderá bloquear o fornecimento de gás para os bico de gás. Como resultado:

• Não pode acender os bicos de gás. Se conseguir acendê-los ainda assim, apenas produzirão chamas com fumo e amarela.
• O gás pode começar a queimar fora dos venturis, nos botões de controlo. Estes incêndios são denominados chamas descontroladas e podem resultar em graves lesões e danos materiais.

Os danos causados por bicos de gás e venturis bloqueados são considerados como manutenção inadequada e não são cobertos pela garantia.

11.3.2 QUANDO LIMPAR OS BICOS DE GÁS E OS VENTURIS?

Tem de limpar os bicos de gás e os venturis do seu aparelho:

• Antes da primeira utilização após um longo período de não-utilização.
• Pelo menos duas vezes por ano, de preferência no início da estação.

11.3.3 LIMPAR OS BICOS DE GÁS E OS VENTURIS

1 Remova os bicos de gás do aparelho conforme indicado nas ilustrações. Se notar que um bico de gás está danificado, tem de substituí-lo.

2 Limpe os bicos de gás e os venturis com uma escova pequena ou um produto de limpeza de tubos caseiro (um clipe de papéis desdobrado, uma escova de canos...).
3 Volte a colocar os bicos de gás. Certifique-se de que os venturis são colocados sobre as aberturas das válvulas de gás.

11.4 Manutenção de peças esmaltadas, em aço inoxidável e revestidas a pó

O aparelho é composto por peças esmaltadas, em aço inoxidável, peças e revestidas a pó. Cada material tem de ser mantido de forma diferente:

Material Como manter este material
Esmalte	Não utilize objetos afiados e não bata contra uma superfície dura.Evite o contacto com líquidos frios quando ainda estiver quente.Pode utilizar esponjas de metal e detergentes abrasivos.

Material Como manter este material

Aço inoxidável	Não utilize detergentes agressivos, abrasivos ou de metal.Utilize detergentes suaves e deixe-os atuar no aço.Utilize uma esponja ou pano macios.Enxagúe bem após limpar e seque bem antes de guardar.
Revestimento a pó	Não utilize objetos afiados. Utilize detergentes suaves e uma esponja ou pano macios.Enxagúe bem após limpar e seque bem antes de guardar.

De modo a evitar a formação de ferrugem no aço inoxidável, evite o contacto com cloro, sal e ferro. Recomendamos que não utilize o aparelho junto da linha costeira, junto de linhas férreas ou junto de piscinas.

Os danos causados pelo incumprimento destas instruções são considerados como manutenção inadequada e não são cobertos pela garantia.

Por baixo da vista expandida do seu aparelho (segunda parte do manual) encontra uma lista com todas as peças que compõem o aparelho. Esta lista inclui um símbolo que especifica o material de cada peça, pelo que pode utilizá-la para verificar como tem de manter uma peça em particular. As listas de peças utilizam os seguintes símbolos:

Símbolo Material
●	Esmalte
■	Aço inoxidável
★	Revestimento a pó

11.5 Guardar o aparelho

Se não utilizar o seu aparelho durante um período prolongado, guarde-o num local seco. Antes de guardar o aparelho:

• Desligue a botija de gás. Nunca guarde o seu aparelho no interior (nem mesmo numa garagem ou abrigo) enquanto estiver ligado a uma botija de gás.
• Limpe os bicos de gás e as grelhas, esfregue-os com óleo e embrulhe-os em papel.
• Se o seu aparelho estiver equipado com um bico de gás de espeto, remova o motor do bico de gás de espeto e guarde-o num local seco.
• Cubra o seu aparelho com uma Barbecook cobertura. Registe o seu aparelho em www.barbecook.com para saber qual a tampa que necessita.

11.6 Guardar botijas de gás

Estas instruções aplicam-se a botijas vazias e cheias de gás.

• Guarde sempre as botijas de gás no exterior, numa área bem ventilada. Certifique-se de que não estão expostos a calor excessivo ou a luz solar direta.
• Nunca guarde uma botija de gás numa área que pode se tornar muito quente (num carro, num barco...).
• Nunca guarde a sua botija de gás ou botija de gás suplente no armário do seu aparelho.
• Nunca guarde a sua botija de gás junto a um aparelho de gás em utilização.

- Guarde sempre as botijas de gás fora do alcance das crianças.

- Guarde e transporte as botijas de gás sempre na posição vertical.

11.7 Encomendar peças sobresselentes

As peças diretamente expostas a chama ou calor intenso têm de ser substituídas esporadicamente. Para encomendar uma peça sobresselente:

1 Consulte o número de referência da peça que necessita. Pode encontrar uma lista de todos os números de referência por baixo das vistas expandidas na segunda parte deste manual e em www.barbecook.com.

Se registou o seu aparelho online será automaticamente direcionado para a lista correta.

2 Encomende a peça sobresselente no seu ponto de venda. Pode encomendar peças tanto ao abrigo da garantia como fora desta.

12 GARANTIA

12.1 Coberto

O seu aparelho é fornecido com uma garantia de dois anos, a qual entra em vigor a partir da data de aquisição. Esta garantia cobre todas as anomalias de fabrico, desde que:

• tenha utilizado, montado e mantido o seu aparelho de acordo com as instruções do presente manual. Os danos causados pela utilização incorreta, montagem incorreta ou manutenção inadequada não são considerados como anomalias de fabrico.
• Pode apresentar o recibo e o número de série único do seu aparelho. Este número de série começa por um G, seguido de 15 algarismos. Pode encontrá-lo:

- Neste manual e no pacote de principiante que inclui o manual.

- Na embalagem do aparelho.

- Na placa de identificação no interior da porta do armário (Quisson, Siesta 4 e Siesta 6) ou no interior do painel frontal inferior (Spring, Siesta 2 e Siesta 3).

- O Barbecook departamento da qualidade confirma que as peças estão anómalas e que foram demonstraram estarem anómalas mediante utilização normal, montagem correta e manutenção adequada.

Se uma das condições acima não for cumprida, não pode reclamar qualquer tipo de contributo. Em todo o caso, a garantia limita-se à reparação ou substituição da(s) peça(s) anómala(s).

12.2 Não coberto

Os seguintes danos e anomalias não estão cobertos pela garantia:

• Desgaste normal (ferrugem, distorção, descoloração...) das peças diretamente expostas ao fogo ou calor intenso. É normal substituir estas peças esporadicamente.
• Irregularidades visuais inerentes ao processo de fabrico. Estas irregularidades não são consideradas como anomalias de fabrico.
• Todos os danos causados por manutenção inadequada, armazenamento incorreto, montagem imprópria ou modificações efetuadas em peças pré-montadas.

• Todos os danos causados por utilização incorreta e abuso do aparelho (não utilizado de acordo com as instruções constantes neste manual, utilizá-lo para fins comerciais...).

• Todos os danos consequentes causados por utilização descuidada ou não-conforme do aparelho.

• Ferrugem ou descoloração causadas por influências externas, a utilização de detergentes agressivos, exposição ao cloro... Estes danos não são considerados como anomalias de fabrico.

13 ESPECIFICAÇÕES TÉCNICAS

13.1 Placa de identificação

A placa de identificação lista todas as especificações técnicas do seu aparelho. Pode encontrá-lo:

• Na segunda parte deste manual.
• No interior da porta do armário.

13.2 Diâmetros do injetor

• Bico de gás principal: 0,89 mm
• Queimador infravermelhol: 0,82 mm

Problema Causa(s) provável(eis) Solução(ões)
Calor insuficiente	Fornecimento de gás não abertoVenturis não colocados sobre as aberturas das válvulas de gásAberturas do bico de gás bloqueadasBotija do gás (quase) vaziaRegulador da pressão não ligado corretamente à botija e/ou mangueira	Abrir fornecimento de gásColocar venturis sobre as aberturas das válvulas de gásLimpar aberturas do bico de gás ou substituir os bicos de gásSubstituir a botija de gásLigar novamente o regulador de pressão à botija e/ou mangueira
Calor excessivo e/ou chamas descontroladas	Alimentos demasiado gordurososOrifício de drenagem da gordura bloqueado, gordura na taça e/ou gordura nos bicos de gásCoberturas dos bicos de gás não montados corretamenteTemperatura demasiado alta	Retirar o excesso de gordura ou colocar os bicos de gás numa posição baixaLimpar o orifício de drenagem da gordura, a taça e os bicos de gásMontar as coberturas dos bicos de gás corretamenteDefinir os bicos de gás para uma temperatura mais baixa e/ou grelhar os alimentos indiretamente
Calor não distribuído uniformemente ao longo da superfície do grelhador	Algumas diferenças de calor são normais, ver “11.6 Otimizar a utilização do calor” e “11.7 Aproveitar as zonas quentes”. Causa(s) provável(eis) para grandes diferenças de calor:Coberturas dos bicos de gás não montadas corretamenteAparelho não pré-aquecido	Montar as coberturas dos bicos de gás corretamentePré-aquecer o aparelho
Chamas amarelas	Bicos de gás ou venturis bloqueadosPresença de sal nos bicos de gásAparelho ligado a butano	Limpar os bicos de gás e os venturisLimpar os bicos de gásLigar o aparelho ao propano, utilizando um regulador de pressão apropriado
Chama incompleta	Bico de gás bloqueado, perfurado ou enferrujado	Limpar ou substituir o bico de gás
Chamas descontroladas (chamas fora dos venturis/nos botões de controlo)	Bicos de gás ou venturis bloqueados	1 Fechar o fornecimento de gás e definir todos os bicos de gás paraOFF.2 Deixar o aparelho arrefecer.3 Limpar os bicos de gás e os venturis.
Chamas mais altas do que o bordo da taça	Muito ventoBotija do gás (quase) vaziaGordura na taça e/ou nos bicos de gás	Colocar o aparelho com o lado traseiro virado para o ventoSubstituir a botija de gásLimpar a taça, limpar os bicos de gás e substituir Leaf®
O regulador de pressão range	Tempo quenteNova botija de gás (cheia)	Não é um perigo ou defeito. Deve parar automaticamente após algum tempo.
O bico de gás assobia quando definido para LOW	Injetor de gás, venturi e/ou bico de gás sujo Limpar o injetor de gás, venturi e bico de gás
Não é possível acender o bico de gás (com dispositivo de ignição ou com fósforo)	Bico de gás ou venturi bloqueadosSem fornecimento de gás	Limpar o bico de gás e o venturiAbrir o fornecimento de gás e premir o botão de segurança no regulador de pressão (não existe em todos os reguladores)
Problema Causa(s) provável(eis) Solução(ões)
Não é possível ligar o bico de gás com o dispositivo de ignição	Sem pilha instalada ou pilha instalada incorretamenteCabos do dispositivo de ignição montados incorretamenteElétrodo danificadoFalha na ligação à terraDispositivo de ignição anómalo	(Re)instale a pilha, com os terminais posicionados corretamenteVerifique e monta novamente todas as ligações do dispositivo de igniçãoSubstituir o elétrodoVerificar e montar novamente os elétrodos, bicos de gás e dispositivo de igniçãoSubstitua o dispositivo de ignição
Sem faíscas ou som quando pressiona o dispositivo de ignição	Sem pilha instalada ou pilha instalada incorretamentePilha vaziaBotão do dispositivo de ignição montado incorretamenteGerador de faíscas avariado	(Re)instale a pilha, com os terminais posicionados corretamenteSubstituir a pilhaMontar novamente o botão do dispositivo de igniçãoSubstituir o gerador de faíscas
Apenas som (sem faíscas) quando pressiona o dispositivo de ignição	Falha na ligação à terraBico de gás e elétrodo demasiado afastados	Ligar novamente o gera dor de faíscas e os elétrodosDobre ligeiramente o elétrodo para aproximá-lo do bico de gás
Presença de faíscas que não provêm dos bicos de gás	Cabos avariados Substituir os cabos
Existem faíscas mas não em todos os elétrodos e/ou não são fortes o suficiente	Falha na ligação à terraPilha fracaElétrodos húmidos ou partidos	Ligar novamente o gera dor de faíscas e os elétrodosSubstituir a pilhaSecar os elétrodos com toalhetes ou substituir os elétrodos

SV - BRUKSANVISNING

1 Registrera din produkt ....122
2 Om denna bruksanvisning ....122
3 Viktiga säkerhetsinstruktioner....122
