KASUTUSJUHEND Stella 4311 BARBECOOK

[ET] Minge aadressile barbecook.com, registreerige oma Barbecook ja teil avaneb võimalus kasutada oma Barbecooki veelgi paremini!

Maa Liitin
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI Liitin A
FR Liitin B

2 Selle juhendi kohta....266

• Lugege ja järgige juhiseid....266
• Gaasiga seotud ettevaatusabinõud......266
- Valige sobiv asukoht....266
• Kasutage tervet möistust ....266

4 Läbivad möisted....266

• Venturi torud....266
• Põleti katted....267
• Email....267
  • Lahvatused....267

5 Seadme kokkupanek 267

• Ohutusjuhised ....267
- Seadme kokku panemine....267

6 Gaasi ühendamine seadmega....267

• Milline balloon, voolik ja regulaator valida?......267
• Ohutusjuhised ....268
• Vooliku ühendamine seadmega .....268
• Vooliku ja ballooni ühendamine regulaatoriga......269
- Ballooni asendamine....269

7 Gaasilekete kontrollimine....269

• Miks gaasilekkeid kontrollida? 269
• Millal gaasilekkeid kontrollida?......269
• Ohutusjuhised ....269
• Mida ma vajan?......269
• Gaasilekete kontrollimiseks....269
• Gaasilekke korral ....270

8 Seadme ettevalmistamine....270

• Enne iga kasutust....270
• Enne esmakordset kasutamist (pärast pikka aega)...270
• Seadme sissetöötamine....270

• Ohutusjuhised ....270
• Põhipõletite süütamine....270
• Infrapunapõleti süütamine....271
Põletite välja lülitamine....271
- Põletite uuesti süütamine ....272

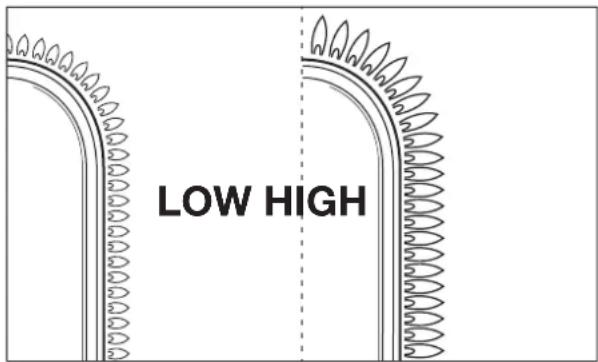

• Leekide kontrollimine....272

10 Kasulikud soovitused ja nõuanded....272

• Seadme eelsoojendamine....272
  • Toidu kinni jäämise vältimine....272
  • Otsene ja kaudne grillimine....272
  Grillimine suletud kaanega....272
  • Temperatuuri jälgimine 272
  • Kuumuse optimaalne kasutamine....273
  • Kuumuspiirkondade eeliste kasutamine .....273
  • Lahvatuste vältimine ....273

11 Seadme hooldamine....273

Grillresti puhastamine 273
• Kausi puhastamine....273

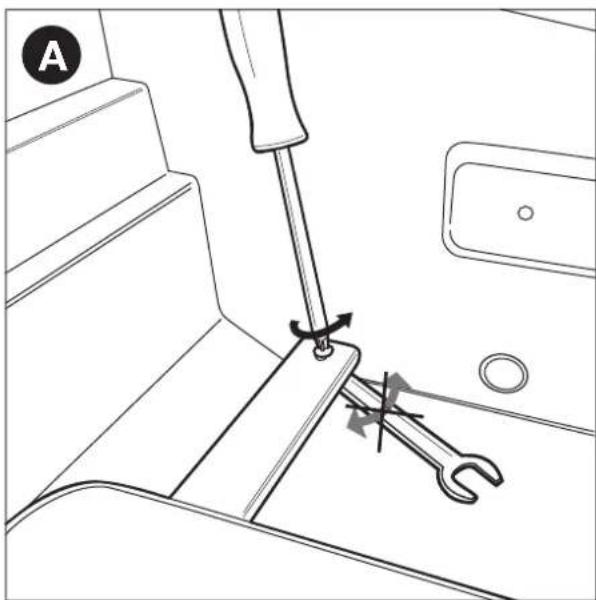

• Põletite ja Venturi torude puhastamine .....273
- Emailitud, roostevabast terasest pulberkattega osade hooldamine....274
- Seadme hoiustamine ....275
• Gaasiballoonide hoiustamine....275
• Varuosade tellimine....275

12 Garantii....275

Kaetud....275
• Ei ole kaetud....275

13 Tehnilised andmed....276

• Tüübisilt 276
• Injektorite läbimõõdud ....276

14 Törkeotsing....277

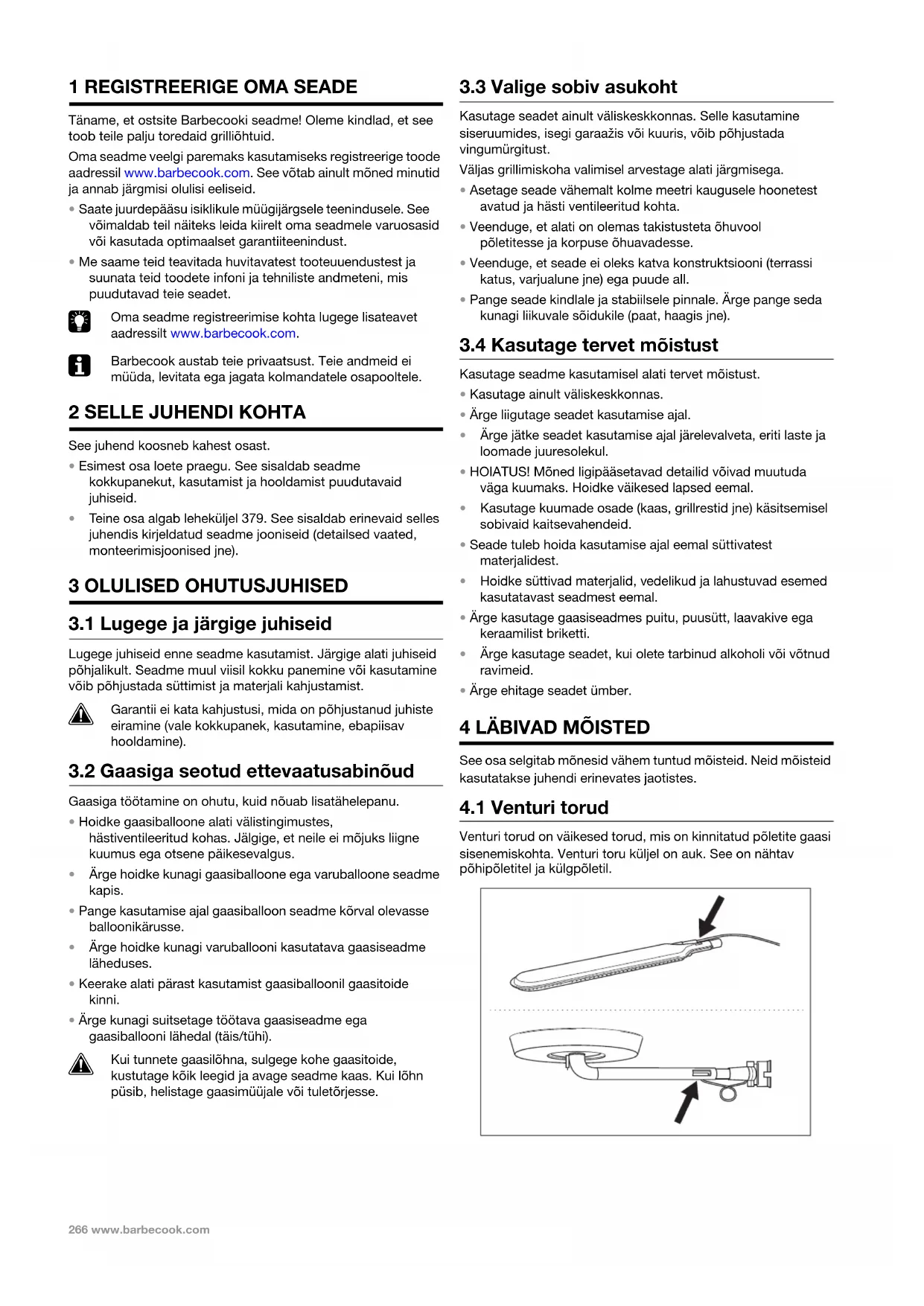

1 REGISTREERIGE OMA SEADE

Täname, et ostsite Barbecooki seadme! Oleme kindlad, et see toob teile palju toredaid grilliõhtuid.

Oma seadme veelgi paremaks kasutamiseks registreerige toode aadressil www.barbecook.com. See võtab ainult mõned minutid ja annab järgmisi olulisi eeliseid.

• Saate juurdepääsu isiklikule müügijärgsele teenindusele. See võimaldab teil näiteks leida kiirelt oma seadmele varuosasid või kasutada optimaalset garantiiteenindust.
• Me saame teid teavitada huvitavatest tooteuuendustest ja suunata teid toodete infoni ja tehniliste andmeteni, mis puudutavad teie seadet.

Oma seadme registreerimise kohta lugege lisateavet aadressilt www.barbecook.com.

Barbecook austab teie privaatsust. Teie andmeid ei müüda, levitata ega jagata kolmandatele osapooltele.

2 SELLE JUHENDI KOHTA

See juhend koosneb kahest osast.

• Esimest osa loete praegu. See sisaldab seadme kokkupanekut, kasutamist ja hooldamist puudutavaid juhiseid.
• Teine osa algab leheküljel 379. See sisaldab erinevaid selles juhendis kirjeldatud seadme jooniseid (detailsed vaated, monteerimisjoonised jne).

3.1 Lugege ja järgige juhiseid

Lugege juhiseid enne seadme kasutamist. Järgige alati juhiseid põhjalikult. Seadme muul viisil kokku panemine või kasutamine võib põhjustada süttimist ja materjali kahjustamist.

Garantii ei kata kahjustusi, mida on põhjustanud juhiste eiramine (vale kokkupanek, kasutamine, ebapiisav hooldamine).

3.2 Gaasiga seotud ettevaatusabinõud

Gaasiga töötamine on ohutu, kuid nõuab lisatähelepanu.

• Hoidke gaasiballoone alati välistingimustes, hästiventileeritud kohas. Jälgige, et neile ei möjuks liigne kuumus ega otsene päikesevalgus.
• Ärge hoidke kunagi gaasiballoone ega varuballoone seadme kapis.
• Pange kasutamise ajal gaasiballoon seadme kõrval olevasse balloonikärusse.
• Ärge hoidke kunagi varuballooni kasutatava gaasiseadme läheduses.
• Keerake alati pärast kasutamist gaasiballoonil gaasitoide kinni.
• Ärge kunagi suitsetage töötava gaasiseadme ega gaasiballooni lähedal (täis/tühi).

Kui tunnete gaasilöhna, sulgege kohe gaasitoide, kustutage köik leegid ja avage seadme kaas. Kui löhn püsib, helistage gaasimüüjale või tuletõrjesse.

3.3 Valige sobiv asukoht

Kasutage seadet ainult väliskeskkonnas. Selle kasutamine siseruumides, isegi garaažis või kuuris, võib põhjustada vingumürgitust.

Väljas grillimiskoha valimisel arvestage alati järgmisega.

• Asetage seade vähemalt kolme meetri kaugusele hoonetest avatud ja hästi ventileeritud kohta.
• Veenduge, et alati on olemas takistusteta õhuvool põletitesse ja korpuse õhuavadesse.
• Veenduge, et seade ei oleks katva konstruktsiooni (terrassi katus, varjualune jne) ega puude all.
• Pange seade kindlale ja stabiilsele pinnale. Ärge pange seda kunagi liikuvale söidukile (paat, haagis jne).

3.4 Kasutage tervet möistust

Kasutage seadme kasutamisel alati tervet möistust.

• Kasutage ainult väliskeskkonnas.
• Ärge liigutage seadet kasutamise ajal.
• Ärge jätke seadet kasutamise ajal järelevalveta, eriti laste ja loomade juuresolekul.
• HOIATUS! Mõned ligipääsetavad detailid võivad muutuda väga kuumaks. Hoidke väikesed lapsed eemal.
• Kasutage kuumade osade (kaas, grillrestid jne) käsitsemisel sobivaid kaitsevahendeid.
• Seade tuleb hoida kasutamise ajal eemal süttivatest materjalidest.
• Hoidke süttivad materjalid, vedelikud ja lahustuvad esemed kasutatavast seadmest eemal.
• Ärge kasutage gaasiseadmes puitu, puusütt, laavakive ega keraamilist briketti.
• Ärge kasutage seadet, kui olete tarbinud alkoholi või võtnud ravimeid.
• Ärge ehitage seadet ümber.

4 LÄBIVAD MÕISTED

See osa selgitab mönesid vähem tuntud möisteid. Neid möisteid kasutatakse juhendi erinevates jaotistes.

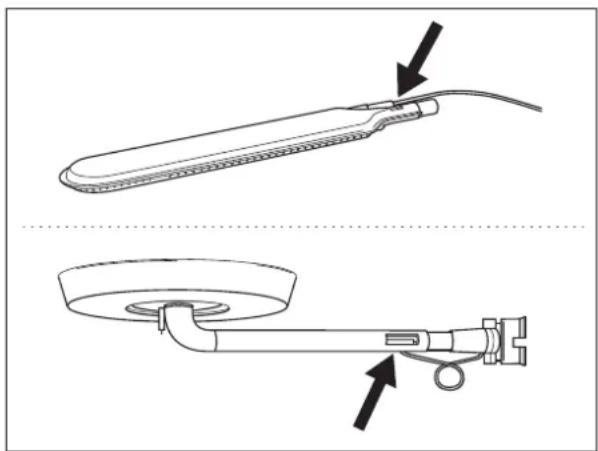

4.1 Venturi torud

Venturi torud on väikesed torud, mis on kinnitatud põletite gaasi sisenemiskohta. Venturi toru küljel on auk. See on nähtav põhipõletitel ja külgpõletil.

Kui gaas liigub põleti suunas, läbib see Venturi toru. Külgedel olevate aukude abil seguneb gaas õhuga ja seeläbi saab hapnikku. See on vajalik põletite heaks süütamiseks – ainult õige gaasi ja hapniku segu süttib korralikult ja annab hea leegi.

4.2 Põleti katted

Põleti katted on katted, mis paigaldatakse seadme põletite peale. Need kaitsevad põleteid tilkuva rasva eest ja on olulised süsteemis Turbo Heating System. Katete külgedel olevad kaetud augud jaotavad kuumust ühtlaselt üle grilli nii, et see kuumeneb kiiremini ja ühtlasemalt.

Seadme kokkupanekul pöörake erilist tähelepanu põletite katetele. Turbo Heating System töötab korrektselt ainult siis, kui iga kate on paigaldatud õige põleti kohale.

Mõned seadme osad on kaetud sulatatud klaasi kihiga ehk emailiga. See email kaitseb selle all asuvat metalli roostetamise eest. Email on kõrge kvaliteediga materjal, see on roostekindel, ei tuhmu kuuma temperatuuri mõjul ja seda on lihtne hooldada.

Kuna metall on seda katvast emailist painduvam, võivad emaili tükid seadme valel käsitsemisel maha kooruda. Probleemide vältimiseks olge emailiga osade kokkupanekul ettevaatlik ja hooldage emaili vastavalt selles juhendis kirjeldatule.

4.4 Lahvatused

Lahvatused on äkilised leegid, mis süttivad grillimise ajal kausis. Tavaliselt põhjustab neid tilkuv rasv või marinaad.

5 SEADME KOKKUPANEK

5.1 Ohutusjuhised

• Ärge ehitage seadet kokku panemise ajal ümber. See on väga ohtlik ja tootja poolt eelnevalt monteeritud ja/või tihendatud osade muutmine on keelatud.
• Järgige alati kokkupanemisjuhiseid põhjalikult.
• Kasutaja vastutab seadme korrektse kokku panemise eest. Garantii ei kata valest kokku panemisest põhjustatud kahjustusi.

5.2 Seadme kokku panemine

Te vajate ristpeakruvikeerajat, lamepeakruvikeerajat ja AA-akut (elektriline süütaja). Kui teie seadmel on küpsetusvarda põleti, vajate ka kahte D-akut (küpsetusvarda põleti mootor). Akud ei ole seadmega kaasas.

1 Pange seade tasasele ja puhtale pinnale.
2 Pange seade kokku vastavalt koostejoonistel näidatule. Te leiate need juhendi teisest osast pärast seadme detailset vaadet.
Olge emailosade kokku panemisel ettevaatlik. Tööriistad ja kruvid vöivad emailkatet kahjustada. Kasutage kruvide ümber oleva emaili kaitsmiseks kaasasolevaid fiiberseibe.
Mullpakendis võib olla rohkem kruvisid kui tarvis. Kruvisid võib jääda pärast kokkupanekut üle.

6 GAASI ÜHENDAMINE SEADMEGA

6.1 Milline balloon, voolik ja regulaator valida?

Enne, kui saate ühendada seadme gaasitoitega, peate ostma gaasiballooni, vooliku ja surveregulaatori. Ostke alati seadiseid, mis vastavad riiklikele standarditele ja seadmel toodud gaasi tüübile ja nimiröhule.

Allolevas tabelis on näidatud, millist ballooni, voolikut ja regulaatorit tuleb kasutada. Näiteks Belgias (BE) peate kasutama propaaniballooni, millel on voolik ja 37 mbar regulaator, või butaaniballooni, millel on voolik ja 28–30 mbar regulaator.

Riik Balloon, voolik ja regulaator
DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK	Propaan, 30 mbar / butaan, 30 mbar
ES, GB, IE, PT, BE, FR, LU, IT	Propaan, 37 mbar / butaan, 28–30 mbar
NL Propaan, 30 või 50	mbar / butaan, 30 mbar
CY Propaan, 30 või 37	mbar / butaan, 28–30 mbar

Me soovitame ühendada seadmega propaani. Propaan võimaldab kõrge kvaliteediga põlemist ja on külmumise suhtes vähemtundlik.

6.2 Ohutusjuhised

• Ärge ühendage kunagi ballooni otse seadmega. Paigaldage alati esmalt balloonile röhuregulaator.
• Ärge ehitage kunagi ümber ballooni eelpaigaldatud või tihendatud osi, voolikut ega rõhuregulaatorit.
• Kasutage võimalikult lühikest voolikut (maksimaalselt 1,5 m), et vältida selle lohisemist maapinnal.

• Ballooni, vooliku ja röhuregulaatori ühendamisel järgige järgmist.

• Ärge moonutage voolikut.

• Hoidke balloon alati vertikaalasendis.
• Ärge avage gaasitoidet.

- Kontrollige lekete suhtes iga kord, kui muudate gaasiühendust. Vt "7 Gaasilekete kontrollimine".

6.3 Vooliku ühendamine seadmega

Gaasivooliku seadmega ühendamiseks peate kinnitama seadme gaasitoru otsa muhvi. Seadmel on kaks muhvi, mis on möeldud konkreetsetesse riikidesse.

Riik Muhv
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI Muhv A
FR Muhv B

Kui teie riiki ei ole tabelis toodud, kasutage muhvi, mis vastab riiklikult kehtestatud standarditele.

A B

6.3.1 M UHV A

Te vajate 19 mm mutrivõtit ja ristpeaga kruvikeerajat.

1 Kruvige muhv seadme (A) gaasitorule ja kinnitage see 19 mm mutrivõtmega (B).

2 Libistage voolik üle muhvi (C) ja kinnitage kinnitusröngas ristpeakruvikeerajaga (D).

Te vajate 22 mm mutrivõtit ja tellitavat võtit.

1 Kruvige muhv seadme (A) gaasitorule ja kinnitage see 22 mm mutrivõtmega (B).

A

2 Kruvige gaasivoolik muhvile (C) ja kinnitage see kahe mutrivõtmega. Hoidke muhvi 22 mm mutrivõtmega ja keerake samal ajal voolikut tellitava võtmega (D).

6.4 Vooliku ja ballooni ühendamine regulaatoriga

Sõltuvalt kasutatavast rõhuregulaatori tüübist vajate ristpeaga kruvikeerajat ja/või tellitavat võtit.

1 Ühendage voolik röhuregulaatoriga. Tehke ühte järgmisest.

• Kui voolikul on kinnitusrõngas, libistage voolik üle regulaatori ja kinnitage kinnitusrõngas ristpeakruvikeerajaga (A).
• Kui voolikul on mutter, kruvige voolik regulaatorile ja kinnitage mutter tellitava võtmega (B).

2 Ühendage röhuregulaator gaasiballooniga. Tehke ühte järgmisest.

• Kui regulaatoril on mutter, kruvige regulaator päripäeva balloonile ja kinnitage mutter tellitava võtmega (C).
• Kui regulaatoril on kruvikeere, kruvige regulaator vastupäeva balloonile (D).

1 Sulgege gaasitoide ja viige köik juhtnupud asendisse OFF.
2 Ühendage tühi balloon lahti ja ühendage täis balloon.
3 Kontrollige ballooni, voolikut ja köiki gaasiühendusi lekete suhtes. Vt "7 Gaasilekete kontrollimine".

7 GAASILEKETE KONTROLLIMINE

7.1 Miks gaasilekkeid kontrollida?

Propaan ja butaan on õhust raskemad. Selle tulemusena ei haju need seadmest lekkimise korral ära. Tuulevaiksetel päevadel võib lekkimine põhjustada gaasi kogunemist seadme ümbrusse. Kogunenud gaas võib seetõttu süttida ja plahvatada.

7.2 Millal gaasilekkeid kontrollida?

- Enne esmakordset kasutamist või pärast pikemat kasutuseta periodi.

Kontrollige gaasilekete suhtes ka siis, kui seadme pani kokku müüja.

• Iga kord, kui asendate mõnda gaasikomponenti.
• Vähemalt üks kord aastas, eelistatavalt enne hooaja algust.

7.3 Ohutusjuhised

• Pange seade väliskeskkonda, hästiventileeritavasse kohta. Veenduge, et seadme läheduses ei oleks leeke ega kuumusallikaid.
• Ärge kasutage kunagi gaasilekete kontrollimiseks tulemasinat ega tikke.
• Ärge suitsetage ega süüdake põleteid gaasilekete kontrollimise ajal.

7.4 Mida ma vajan?

Gaasilekete kontrollimiseks vajate järgmisi vahendeid.

• Kontrollvedelik. Te saate kasutada juba valmis lekkepihustit või vee (50%) ja nõudepesuvahendi (50%) segu.
• Lekke kontrollimise tööriista, mis on seadmega kaasas. Sellega imete kontrollvedeliku sisse ja kannate selle gaasikomponendile või -ühendusele, mida soovite kontrollida.

Gaasilekete kontrollimiseks kandke kontrollvedelikku köikidele gaasikomponentidele ja -ühendustele. Kui mönel komponendil või ühendusel hakkavad tekkima mullid, on tegemist gaasilekkega.

Gaasilekete kontrollimiseks tehke järgmist.

1 Viige seade välja.
2 Võtke lekke kontrollimise tööriist ja kontrollvedelik (lekkepihusti või seebi-nõudepesuvahendi segu).
3 Avage kaas ja viige köik juhtnupud asendisse OFF.
4 Avage gaasitoide. Keerake gaasiballooni ventiili ainult üks kord.

5 Imege lekke kontrollimise tööriista natukene kontrollvedelikku ja kandke see alale, mida soovite kontrollida. Kontrollida tuleb järgmisi kohti:

• gaasiballooni keevisühendused (A);
• voolik (B);
- ballooni ja röhuregulaatori vaheline ja röhuregulaatori ja vooliku vaheline ühendus (C);
• vooliku ja seadme vaheline ühendus (D).

Rõhuregulaator ja muhv võivad olla jooniselt toodust erinevad.

6 Tehke ühte järgmisest.

• Lekke tuvastamisel järgige peatükis “ Gaasilekke korral” toodud juhiseid.
• Lekete puudumisel sulgege gaasitoide, loputage kõiki komponente põhjalikult veega ja kuivatage korralikult.

7.6 Gaasilekke korral

1 Sulgege gaasitoide ja tehke ühte järgmisest.

• Kui tuvastate gaasilekke mönel ühenduskohal, tihendage see ühenduskoht.
• Kui tuvastate lekke balloonil või voolikul, asendage balloon või voolik.

2 Kontrollige uuesti ühenduskohta või komponenti, millel te lekke avastasite.
3 Kui leke on endiselt olemas, võtke ühendust Barbecooki edasimüüjaga. Ärge kasutage seadet enne, kui leke on kõrvaldatud.

Barbecooki edasimüüjate nimekirjal leiate aadressilt www.barbecook.com.

8 SEADME ETTEVALMISTAMINE

8.1 Enne iga kasutust

Igal seadme kasutamisel kontrollige järgmist.

• S eade on sobivas kohas. Vt "3.3 Valige sobiv asukoht".
• Gaasivoolik ei lohise vastu maad ja ei puutu kokku kuumade pindade ega tilkuva rasvaga.
• Kauss on puhas. Me soovitame panna enne iga kasutuskorda kaussi uue Leaf®i. Vt "11.2 Kausi puhastamine".

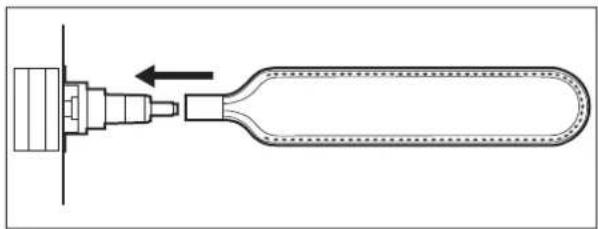

• Põletid ja Venturi torud ei ole putukate pesade ega ämblikuvõrkude poolt blokeeritud. Vt "11.3 Põletite ja Venturi torude puhastamine".
  Seade on õigesti kokku pandud. Pöörake erilist tähelepanu järgmistele kohtadele.

- Põleti katted. Iga kate tuleb paigaldada õige põleti kohale. Vt "4.2 Põleti katted".

- Põleti Venturi torud. Need peavad olema pandud gaasiventiilide avade kohale.

Kui soovite veenduda täielikult seadme gaasiühenduste korrasolekust, võite teha enne iga kasutust seadmele gaasilekete kontrolli. Vt "7 Gaasilekete kontrollimine".

8.2 Enne esmakordset kasutamist (pärast pikka aega)

Kui kasutate seadet esimest korda või pärast pikemat kasutuseta periodi, peate tegema mõned täiendavad kontrollid.

• Veenduge, et olete lugenud, mõistnud ja kontrollinud kõiki selle juhendi juhiseid (ainult enne esmakordset kasutamist).
• Kontrollige seadet gaasilekete suhtes. Vt "7 Gaasilekete kontrollimine".

Kontrollige gaasilekete suhtes ka siis, kui seadme pani kokku müüja.

• P uhastage põletid ja Venturi torud (ainult pärast pikaajalist kasutuseta periodi). Vt “11.3 Põletite ja Venturi torude puhastamine”.
• Põletage enne toidu peale panemist mõnda aega seadet tühjana (ainult enne esmakordset kasutamist). Vt "8.3 Seadme sissetöötamine".

8.3 Seadme sissetöötamine

Seadme sissetöötamisega enne esmakordset kasutamist eemaldate seadmelt tootmisest jäänud määrdeained. Tegutsege järgmiselt.

1 Süüdake põhipõletid ja viige nende juhtnupud asendisse HIGH. Vt "9.2 Põhipõletite süütamine".
2 Sulgege kaas ja laske seadmel põleda 15 minutit. Ärge pange grillrestile veel toiduaineid.
3 15 minuti pärast avage kaas ja laske seadmel põleda veel 5 minutit (juhtnupud endiselt asendis HIGH).
4 5 minuti pärast on seade kasutamiseks valmis. Nüüd võite panna toiduaineid grillrestile.

9 PÕLETITE SÜÜTAMINE

Põleti süütamiseks elektrilise süütajaga tuleb süütajasse paigaldada AA-aku. See aku ei ole seadmega kaasas. Süütaja akupesa asub seadme kapi sees.

9.1 Ohutusjuhised

• Enne seadme süütamist viige läbi kontrollimised, mis on toodud jaotises "8 Seadme ettevalmistamine".
• Veenduge alati enne põleti süütamist, kas kaas on avatud.
• Ärge kummarduge kunagi süütamisel põleti kohale.

9.2 Põhipõletite süütamine

9.2.1 S ÜUTAJA KASUTAMINE

1 Avage kaas ja viige põhipõletite juhtnupud asendisse OFF.

barbecook®

STELLA 4311

223.9423.000

2 Kui ükski põleti ei põle veel, avage gaastoide ja oodake kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.
3 Lükake sisse ühe põleti juhtnupp ja viige see asendisse HIGH ja hoidke seda natukene aega. Sisseehitatud süütaja tekitab sädemeid, mis süütavad põleti.

Alustuseks süüdake alati üks põhipõletitest. Ärge süüdake kunagi kõiki põhipõleteid korraga.

4 Kui põleti ei sütti kolme katse jooksul, viige juhtnupp asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.

5 Proovige põletit uuesti süüdata. Kui see ei sütti ka nüüd, proovige süüdata tikuga või vaadake jaotist "14 Tõrkeotsing", et selgitada välja probleemi põhjus.

9.2.2 T IKU KASUTAMINE

2 Avage kaas ja viige põhipõletite juhtnupud asendisse OFF.

3 Kui ükski põleti ei põle veel, avage gaastoide ja oodake kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.

4 Süüdake tikk ja hoidke seda põletist umbes 13 mm kaugusel.

2 Avage kaas ja viige põhipõletite juhtnupud asendisse OFF. 3 Kui ükski põleti ei põle veel, avage gaastoide ja oodake kümme sekundit. See võimaldab gaasivoolul stabiliseeruda. 4 Süüdake tikk ja hoidke seda põletist umbes 13 mm kaugusel.

5 Viige ühe põleti juhtnupp asendisse HIGH.

Alustuseks süüdake alati üks põhipõletitest. Ärge süüdake kunagi kõiki põhipõleteid korraga.

6 Kui põleti ei sütti 5 sekundi jooksul, viige juhtnupp asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.

7 Proovige põletit uuesti süüdata. Kui see ei sütti ka nüüd, vaadake jaotist "14 Törkeotsing", et selgitada välja probleemi phjus.

6 Kui põleti ei sütti 5 sekundi jooksul, viige juhtnupp asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda. 7 Proovige põletit uuesti süüdata. Kui see ei sütti ka nüüd, vaadake jaotist "14 Törkeotsing", et selgitada välja probleemi phjus.

9.3 Infrapunapõleti süütamine

9.3.1 SÜÜTAJA KASUTAMINE

1 Avage kaas ja viige infrapunapõleti juhtnupp asendisse OFF.
2 Kui ükski põleti ei põle veel, avage gaastoide ja oodake kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.
3 Lükake sisse infrapunapõleti juhtnupp ja viige see asendisse HIGH ja hoidke seda natukene aega. Sisseehitatud süütaja tekitab sädemeid, mis süütavad infrapunapõleti.
4 Kui põleti ei sütti kolme katse jooksul, viige juhtnupp asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.
5 Proovige infrapunapõleti uuesti süüdata. Kui see ei sütti ka nüüd, proovige süüdata tikuga või vaadake jaotist "14 Tõrkeotsing", et selgitada välja probleemi põhjus.

9.3.2 TIKU KASUTAMINE

1 Pange tikk tikuhoidikusse.
2 Avage kaas ja viige infrapunapõleti juhtnupp asendisse OFF.
3 Kui ükski põleti ei põle veel, avage gaastoide ja oodake kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.
4 Süüdake tikk ja hoidke seda infrapunapõleti vasakul.
5 Viige infrapunapõleti juhtnupp asendisse HIGH.
6 Kui põleti ei sütti 5 sekundi jooksul, viige juhtnupp asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.
7 Proovige infrapunapõleti uuesti süüdata. Kui see ei sütti ka nüüd, vaadake jaotist "14 Törkeotsing", et selgitada välja probleemi põhjus.

9.4 Põletite välja lülitamine

Kui te enam põleteid ei kasuta, tuleb need välja lülitada. Tegutsege järgmiselt.

1 Sulgege gaasitoide.
2 Viige põletite juhtnupud asendisse OFF.

Kui sulgete esimesena gaasitoite, tagate, et seadmesse ei jää gaasi.

9.5 Põletite uuesti süütamine

Kui põleti kustub kasutamise ajal, toimige vastavalt järgmistele juhistele.

1 Avage kaas ja sulgege gaasitoide.
2 Viige köik juhtnupud asendisse OFF ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.
3 Süüdake põleti(d) uuesti.

9.6 Leekide kontrollimine

Iga kord, kui süütate põleti, peate kontrollima selle leeki. Ideaalne leek on peaaegu täielikult sinine ja sellel on kollakas tipp.

Kui leek ei ole normaalne, tehke probleemi lahendamiseks mönda järgmisest.

Kui leek on... Tehke järgmist...
Madal ja täielikult kollane	1 Sulgege viivitamatult gaasitoide javiige köik juhtnupud asendisse OFF.2 Vaadake probleemi lahendamiseksjaotist "14 Törkeotsing". Töenäoliselton Venturi torud ummistunud.
Kausist körgem	1 Sulgege viivitamatult gaasitoide javiige köik juhtnupud asendisse OFF.2 Oodake 5 minutit, et lasta kogunenudgaasil hajuda.3 Süüdake põleti(d) uuesti.4 Probleemi püsimisel vaadake jaotist"14 Törkeotsing", et s elgitadavälja probleemi põhjus.

LOW HIGH

10 KASULIKUD SOOVITUSED JA NÕUANDED

10.1 Seadme eelsoojendamine

Seadme eelsoojendamine tagab, et grill on toidu panemisel piisavalt soe. Tegutsege järgmiselt.

1 Süüdake põleti(d) ja viige juhtnupp (juhtnupud) asendisse HIGH.
2 Sulgege kaas ja jätke seade kümneks minutiks soojenema.
3 Kümne minuti pärast avage kaas ja pange toit grillile.
4 Kui vajate väiksemat kuumust, viige juhtnupp (juhtnupud) madalamale kuumusele.

10.2 Toidu kinni jäämise vältimine

Toidu kinni jäämist saate vältida järgmistel viisidel.

• Pintseldage toitu enne grillile asetamist kergelt öliga. Samuti võite kanda öli grillrestile.
• Soojendage seade ette. Mida soojem on grill toidu peale panemise ajal, seda vähem jääb toit kinni.
• Ärge keerake toitu liiga kiiresti ümber. Laske sellel esmalt natukene kuumeneda.

10.3 Otsene ja kaudne grillimine

Sõltuvalt küpsetatava toiduaine tüübist ja valmistamise viisist saate grillida otse või kaudselt.

Meetod Kirjeldus Kasutage
Otsene Pange toit otse põleva põletikohale, seadistage põletisuurele kuumusele ja hoidkekaas lahti.		Pruunistatudlihale jaaedviljadele
Kaudne Pange toit põleva põletikõrvale, seadistage põletikeskmisele/madalalekuumusele ja sulgege kaas.		Pruunistatudlihatäiendavaksküpsetamiseks.

10.4 Grillimine suletud kaanega

Grillimise ajal kaane sulgemisel on järgmised olulised eelised:

• grilli temperatuur on körgem ja püsib ühtlasem;
  • see vähendab toidu küpsemisaega ja toit püsib mahlakam;
• see vähendab lahvatusi ja säästab gaasi.

Teie seade on varustatud võimsate põletitega, seega kuumeneb see kiiresti ja te saate hoida temperatuuri stabiilsena. Kui grillite suletud kaanega, peate veenduma, et seade ei muutuks liiga kuumaks. Jälgige kaane termomeetrit ja arvestage järgmiste juhistega.

• Normaalne küpsetustemperatuur on umbes 210 °C. Körgemal temperatuuril võib tilkuv või kogunenud rasv süttida.
• Temperatuur ei tohiks olla üle 300 °C rohkem kui viis minutit. See võib seadet kahjustada ja deformeerida.

Kui seade muutub liiga kuumaks, jahutage seda kaane avamisega ja seadistage põletid madalamale kuumusele.

10.6 Kuumuse optimaalne kasutamine

Kausi keskmine osa on servadest kuumem. Selleks, et kasutada maksimaalselt ära kuumemat osa, on seade varustatud erinevas suuruses grillrestidega. Sellega on kaasas:

• üks suur grillrest, mis asetatakse kausi keskele;
• kaks väiksemat grillresti, mis asetatakse kausi servadele.

Kui asetate grillrestid kausis õigesti ja süütate kõik põletid, soojeneb kogu keskmine grillrest maksimumkuumusele. Selliselt laiendate te kausi kuumimat osa ja saate kasutada optimaalselt oma seadme grillimispinda.

10.7 Kuumuspiirkondade eeliste kasutamine

Kui kõik põletid töötavad, jaotavad põletite katted kuumust võimalikult ühtlaselt üle kogu grilli. Hoolimata ühtlasest kuumusest on mõned piirkonnad teistest kuumemad. Te saate kasutada neid kuumuspiirkondi oma toidu täiuslikuks grillimiseks.

Piirkond Kuum? Kasutage...

Ees Kuum Ömade toiduainete grillimine(krevetid, kala jne)

Keskel Kuumem Valmistage toitu, mis vajabküpsemiseks aega (nt vorstid, kanarind jne)

Taga Kuumim Liha ja aedviljade pruunistamine

Samuti saate ise põletite erinevate kuumusastmetega luua kuumuspiirkondi. Näiteks saate seadistada põleti madalale kuumusele ja kasutada selle põleti kohal olevat ala örnade või kaua küpsemist nõudvate toiduainete küpsetamiseks.

10.8 Lahvatuste vältimine

Grillimise ajal on lahvatused tavapärane. Kui aga lahvatusi esineb liiga palju, suureneb sellega seadme temperatuur ja see võib süüdata kogunenud rasva. Lahvatuste vältimiseks tehke järgmist.

• Kontrollige enne grillimist, kas kauss on puhas. Me soovitame panna enne iga kasutuskorda kaussi uue Leaf®i. Vt "11.2 Kausi puhastamine".
• Kontrollige regulaarselt, kas rasva äravooluauk on vaba ja rasva tilkumisalus ja kauss ei ole täis.
• Rasvase liha grillimisel eemaldage liigne rasv, sulgege kaas ja seadistage põletid keskmisele või madalale kuumusele.

11 SEADME HOOLDAMINE

11.1 Grillresti puhastamine

Me soovitame puhastada grillresti pärast iga kasutuskorda puhastusvahendiga Barbecook cleaner. Tegutsege järgmiselt.

1 Pihustage vaht grillrestile ja laske sellel mõnda aega mõjuda. Vaht muutub mustuse ja määrde lahti leotamisel tuhmimaks.
2 Eemaldage vaht pehme pesukäsna ja veega ning loputage grillrest põhjalikult.
3 Kuivatage grillrest põhjalikult ja hoidke seda kuivas kohas. See takistab rooste tekkimist.

Samuti võite grillresti puhastada pehme puhastusvahendiga või söögisoodaga. Ärge kasutage grillrestil ühtegi muud puhastusvahendit.

Me soovitame puhastada kaussi pärast igat kasutuskorda. Lihtsaim viis selleks on panna enne igat grillimist kaussi uus Leaf®. Leaf® on foolium, mis sobib ideaalselt kaussi ja püüab kinni köik jäägid ja rasva. Kui seade on jahtunud, eemaldage Leaf® ja kauss on puhas.

Registreerige oma seade aadressil www.barbecook.com, et leida oma seadmele sobiv Leaf®.

11.3 Põletite ja Venturi torude puhastamine

11.3.1 MIKS TULEB PÖLETEID JA VENTURI TORUSID PUHASTADA?

Ämblikud ja muud putukad võivad teha põletitesse ja Venturi torudesse võrke ja pesasid. See võib blokeerida gaasi liikumist. Selle tulemusena ei saa te:

• süüdata põleteid. Kui teil önnestub siiski need süüdata, tekitavad need suitsu ja põlevad kollase leegiga;
• gaas võib hakata põlema väljaspool Venturi torusid juhtnuppude juures. Neid leeke kutsutakse tagasilöögi

leekideks ja need võivad põhjustada tõsiseid vigastusi ja materiaalset kahju.

Kahjustusi, mida on põhjustanud ummistunud põletid ja Venturi torud, loetakse ebapiisavaks hooldamiseks ja neid ei kata garantii.

11.3.2 MILLAL TULEB PÖLETEID JA VENTURI TORUSID PUHASTADA?

Te peate puhastama oma seadme põleteid ja Venturi torusid järgmiselt:

• enne esmakordset kasutamist pärast pikemat kasutuseta perioodi;
• vähemalt kaks korda aastas, millest üks kord enne hooaja algust.

11.3.3 PÖLETITE JA VENTURI TORUDE PUHASTAMISEKS

1 Eemaldage põletid seadmelt, nagu näidatud joonistel. Kui märkate, et põleti on kahjustunud, tuleb see asendada.

2 Puhastage põleteid ja Venturi torusid väikese harjaga või koduse torupuhastajaga (lahti võetud kirjaklamber, toruhari jne).
3 Pange põletid tagasi. Jälgige, et panete Venturi torud gaasiventiilide avade kohale.

11.4 Emailitud, roostevabast terasest pulberkattega osade hooldamine

Seade koosneb emailitud, roostevabast terasest ja pulberkattega osadest. lgat materjali tuleb hooldada erinevalt.

Materjal Kuidas materjali hooldada
Email	Ärge kasutage teravaid esemeid ega koputage vastu kövasid pindasid.Kuumana vältige kokkupuudet külmade vedelikega.Te võite kasutada metallkäsnasid ja abrasiivseid puhastusvahendeid.
Roostevaba teras	Ärge kasutage tugevatoimelisi, abrasiivseid puhastusvahendeid ega metalli.Kasutage pehmeid puhastusvahendeid ja laske neil terasel möjuda.Kasutage pehmet pesukäsna või riidetükki.Pärast puhastamist lopu tage põhjalikult ja laske enne ära panemist täielikult kuivada.
Pulberkate	Ärge kasutage teravaid esemeid. Kasutage nõrka pesuvahendit ja pehmet pesukäsna või riidetükki.Pärast puhastamist loputage põhjalikult ja laske enne ära panemist täielikult kuivada.

Roostevabale terasele rooste tekkimise takistamiseks vältige kokkupuudet kloori, soola ja rauaga. Me ei soovita kasutada seadet rannas, raudteede ega basseinide läheduses.

Kahjustusi, mida on põhjustanud nende juhiste eiramine, loetakse ebapiisavaks hooldamiseks ja neid ei kata garantii.

Seadme detailse vaate (juhendi teine osa) alt leiate loetelu köikidest osadest, millest seade koosneb. Selles loetelus on toodud sümbolid, mis näitavad iga osa materjali, seega saate sealt kontrollida, kuidas konkreetset osa hooldada. Osade loetelus kasutatakse järgmisi sümboleid.

Sümbol Materjal
●	Email
■	Roostevaba teras
★	Pulberkate

11.5 Seadme hoiustamine

Kui te ei kasuta seadet pikema aja jooksul, hoidke seda kuivas kohas. Enne seadme hoiustamist tehke järgmist.

• Ühendage lahti gaasiballoon. Ärge hoidke seadet kunagi siseruumides (isegi mitte garaažis või kuuris), kui see on ühendatud gaasiballooniga.
• Puhastage põletid ja grillrestid, hõõruge neid öliga ja mähkige paberisse.
• Kui teie seade on varustatud küpsetusvarda põletiga, eemaldage küpsetusvarda põleti mootor ja hoidke seda kuivas kohas.
• Katke seade kattega Barbecook. Registreerige oma seade aadressil www.barbecook.com, et leida oma seadmele sobiv kate.

11.6 Gaasiballoonide hoiustamine

Need juhised kehtivad nii tühjadele kui ka täidetud gaasiballoonidele.

• Hoidke gaasiballoone alati välistingimustes, hästiventileeritud kohas. Jälgige, et neile ei mõjuks liigne kuumus ega otsene päikesevalgus.
• Ärge hoidke kunagi gaasiballoone kohas, mis võib muutuda väga kuumaks (autos, paadis jne).

• Ärge hoidke kunagi gaasiballoone ega varuballoone seadme kapis.

• Ärge hoidke kunagi varuballooni kasutatava gaasiseadme läheduses.

• Hoidke gaasiballoone alati lastele kättesaamatus kohas.
• Hoidke ja transportige gaasiballoone alati vertikaalasendis.

11.7 Varuosade tellimine

Osasid, mis puutuvad otse tule või intensiivse kuumusega kokku, tuleb aeg-ajalt vahetada. Tellige varuosi järgmisel viisil.

1 Leidke vajaliku osa viitenumber. Viitenumbrite loetelu leiate selle juhendi teise osa detailsete vaadete alt ja aadressilt www.barbecook.com.

Kui registreerisite oma toote internetis, suunatakse teid öige loetelu juurde automaatselt.

2 Tellige varuosa oma müügikohast. Varuosasid saate tellida nii garantii raames kui ka väljaspool seda.

12 GARANTII

12.1 Kaetud

Seadmel on alates ostukuupäevast kaheaastane garantii. See garantii katab köiki tootmisvigu järgmistel eeldustel.

• Te olete seadet kasutanud, kokku pannud ja hooldanud vastavalt selles juhendis toodud juhistele. Valest kasutamisest, kokkupanekust ja ebapiisavast hooldamisest tingitud kahjustusi ei loeta tootmisvigadeks.
• Teil on olemas ostutšekk ja seadme unikaalne seerianumber. See seerianumber algab tähega G, millele järgnevad 15 numbrit. Te leiate selle järgmistest kohtadest:
• sellest juhendist ja juhendiga kaasas olevast stardipakist;
• seadme pakendilt;
• tüübisildilt, mis asub kapiukse siseküljel.

- Barbecooki kvaliteediosakond kinnitab, et osad on vigased ja nende vead on ilmnenud normaalse kasutamise, õige kokkupaneku ja piisava hoolduse korral.

Kui mõni ülaltoodud tingimustest ei ole täidetud, ei saa te taotleda garantiiteenindust. Kõikidel juhtudel on garantii piiratud vigase osa (osade) remontimise või asendamisega.

12.2 Ei ole kaetud

Garantii ei kata järgmisi kahjustusi ja defekte.

• Leekide ja suure kuumusega otse kokku puutuvate osade tavapärane kulumine (roostetamine, moonutused, värvi luitumine jne). Tavapärane on nende osade asendamine aeg-ajalt.
• Visuaalsed erinevused, mis vastavad tootmisprotseduurile. Neid erinevusi ei loeta tootmisvigadeks.

- Kõik kahjustused, mida on põhjustanud ebapiisav hooldamine, vale hoiustamine, vale kokkupanek või eelmonteeritud osade ümber ehitamine.

- Kõik kahjustused, mida on põhjustanud seadme väär kasutamine või kuritarvitamine (kasutamine selle juhendi juhiseid eirates, kasutamine kommertseesmärkidel jne).

- Kõik tagajärjeks olevad kahjustused, mille on põhjustanud hooletus või seadme ebasihipärane kasutamine.

- Välismõjudest, agressiivsetest puhastusvahenditest, kokkupuutest klooriga jne tingitud rooste, värvi luitumine... Neid kahjustusi ei loeta tootmisvigadeks.

13 TEHNILISED ANDMED

13.1 Tüübisilt

Tüübisildil on toodud teie seadme köik tehnilised näitajad. Te leiate selle järgmistest kohtadest:

• juhendi teisest osast;
• kapiukse siseküljelt;

13.2 Injektorite läbimõõdud

• Põhipõleti: 0,89 mm
• Infrapunapõleti: 0,82 mm

Probleem Võimalikud põhjused Lahendused
Kuumust pole piisavalt	Gaasitoide ei ole avatudVenturi torud ei paikne gaasiventiilide avade kohalPõleti avad ummistunudGaasiballoon (peaaegu) tühiRõhuregulaator ei ole õigesti ballooni ja/või voolikuga ühendatud	Avage gaasitoidePaigutage Venturi torud gaasiventiilide avade kohalePuhastage gaasipõleti avad või asendage põletidAsendage gaasiballoonÜhendage rõhuregulaator uuesti ballooni ja/või voolikuga
Liigne kuumus ja/või lahvatused	Toit on liiga rasvaneRasva äravooluauk ummistunud, rasv kausis ja/või rasv põletitelPõleti katted ei ole korrektselt paigaldatudTemperatuur on liiga kõrge	Eemaldage liigne rasv ja seadistage põletid madalale kuumuselePuhastage rasva äravooluava, kauss ja põletidPaigaldage põleti katted korrektseltSeadistage põletid madalamale temperatuurile ja/või grillige toitu kaudselt
Kuumus ei ole ühtlaselt üle grillimispinna jaotunud	Mõningased kuumuse erinevused on tavapärane, vaadake “11.6 Kuumuse optimaalne kasutamine” ja “11.7 Kuumuspiirkondade eeliste kasutamine”.Võimalikud suure kuumuse erinevuse põhjused:Põleti katted ei ole korrektselt paigaldatudseade ei ole eelkuumutatud.	Paigaldage põleti katted korrektseltEelsoojendage seade
Kollased leegid	Põletid või Venturi torud ummistunudSool põletitelSeade on ühendatud butaaniga	Puhastage põletid ja Venturi torudPuhastage põletidÜhendage seade propaaniga, kasutades sobivat rõhuregulaatorit
Osaline leek	Põleti ummistunud, auklik või roostetanud	Puhastage või asendage põletid
Tagasilöögileegid (leegid Venturi torudest väljas / juhtnuppudel)	Põletid või Venturi torud ummistunud	1 Sulgege gaasitoide ja viige põletid asendisse OFF2 Laske seadmel maha jahtuda3 Puhastage põletid ja Venturi torud.
Leegid on kausi servast körgemal	Liiga tuulineGaasiballoon (peaaegu) tühiKausis ja/või põletitel on rasv	Paigutage seade nii, et tagaosa oleks tuule suunasAsendage gaasiballoonPuhastage kauss, põletid ja asendage Leaf ^
Rõhuregulaator viliseb	Kuum ilmUus (täis) gaasiballoon	Ei ole oht ega viga. Peaks lõppema mõne aja pärast automaatselt
Põleti vilistab, kui viidud asendisse LOW	Gaasiinjektor, Venturi toru ja/või põleti määrdunud	Puhastage gaasiinjektor, Venturi toru ja põleti
Põletit ei ole võimalik süüdata (süütajaga või tikuga)	Põleti või Venturi toru ummistunudPuudub gaasitoide	Puhastage põleti ja Venturi toruAvage gaasitoide ja vajutage rõhuregulaatori turvanupule (ei ole köikidel regulaatoritel)
Põletit ei ole võimalik süütajaga süüdata	Aku ei ole paigaldatud või aku on valesti paigaldatudPõleti juhtmed ei ole korrektselt paigaldatudKahjustunud elektroodVigane maandusVigane süütaja	Paigaldage (uuesti) aku nii, et klemmid oleksid õigesti suunatudKontrollige ja ühendage kõik süütaja ühendused uuestiAsendage elektroodKontrollige ja paigaldage uuesti elektroodid, põletid ja süütajaAsendage süütaja
Süütaja vajutamisel ei teki sädemeid ega heli	Aku ei ole paigaldatud või aku on valesti paigaldatudTühi akuSüütaja nupp ei ole korrektselt paigaldatudVigane sädemegeneraator	Paigaldage (uuesti) aku nii, et klemmid oleksid õigesti suunatudAsendage akuPaigaldage tagasi süütaja nuppAsendage sädemegeneraator
Probleem Võimalikud	põhjused Lahendused
Süütaja vajutamisel tekib heli (aga ei teki sädemeid)	Vigane maandusPõleti ja elektroodid on üksteisest liiga kaugel	Ühendage uuesti sädemegeneraator ja elektroodidVäänake kergelt elektroodi, et viia see põletile lähemale
Esineb sädemeid, mis ei pärine põletitest	Vigased juhtmed Asendage juhtmed
Sädemed on olemas, kuid mitte kõikidel elektroodidel ja/või ei ole liiga võimsad	Vigane maandusAku tühjenemasMärjad või purunenud elektroodid	Ühendage uuesti sädemegeneraator ja elektroodidAsendage akuKuivatage elektroodid paberkäterätiga või asendage

LT - NAUDOTOJO VADOVAS
