MANUAL DE UTILIZADOR IRC110EUR Beha-Amprobe

Câmara de infravermelhos

Manual do Utilizador

Garantia Limitada e Limitação de Responsabilidade

O seu produto Beha-Amprobe tem uma garantia contra defeitos de material e de fabrico durante dois anos a partir da data da compra, a menos que as leis locais exijam o contrário. Esta garantia não cobre fusíveis, pilhas descartáveis ou danos causados por acidente, negligência, utilização indevida, alteração, contaminação, ou condições anormais de utilização ou manuseio. Os revendedores não estão autorizados a conceder qualquer outra garantia em nome da Beha-Amprobe. Para obter assistência durante o período de garantia, devolva o produto com a prova de compra a um Centro de Assistência Beha-Amprobe autorizado ou um revendedor ou distribuidor Beha-Amprobe. Para mais detalhes, consulte a secção Reparação. ESTA GARANTIA É O SEU ÚNICO RECURSO. SÃO DESCARTADAS TODAS AS OUTRAS GARANTIAS, SEJAM ELAS, EXPRESSAS, IMPLÍCITAS OU ESTATUTÁRIAS, INCLUINDO GARANTIAS DE ADEQUAÇÃO A UM DETERMINADO FIM OU DE COMERCIALIZAÇÃO. O FABRICANTE NÃO SERÁ RESPONSÁVEL POR QUAISQUER DANOS OU PERDAS, ESPECIAIS, INDIRETOS, ACIDENTAIS OU CONSEQUENTES DECORRENTES DE QUALQUER CAUSA OU TEORIA. Visto que, alguns estados ou países não permitem a exclusão ou limitação de uma garantia implícita ou de danos acidentais ou consequentes, esta limitação de responsabilidade poderá não se aplicar.

Reparação

Todas as ferramentas Beha-Amprobe devolvidas para reparação, cobertas ou não pela garantia, ou para a calibração devem ser acompanhadas pelos seguintes dados:o seu nome, nome da empresa, morada, número de telefone e prova de compra. Além disso, inclua uma breve descrição do problema ou do serviço solicitado e envie os cabos de teste em conjunto com o multímetro. O pagamento de reparações ou substituições não cobertas pela garantia deverão ser remetidas na forma de cheque, vale postal, cartão de crédito com data de validade, ou nota de crédito em nome da Beha-Amprobe.

Reparações e substituições cobertas pela garantia - Todos os países

Leia a declaração de garantia e verifique as pilhas antes de solicitar reparação. Durante o período de garantia, todas as ferramentas de teste com defeitos podem ser devolvidas ao distribuidor da Beha-Amprobe para substituição por um produto igual ou semelhante. Consulte a secção "Onde comprar" em beha-amprobe.com para ver uma lista de distribuidores locais.

Reparações e substituições não cobertas pela garantia - Europa

As unidades não cobertas pela garantia na Europa podem ser substituídas pelo distribuidor da Beha-Amprobe por um custo nominal. Consulte a secção "Onde comprar" em beha-amprobe.com para ver uma lista de distribuidores locais.

Beha-Amprobe

Divisão e marca comercial registada da Fluke Corp. (EUA)

Alemanha* Reino Unido Holanda - Sede**

In den Engematten 14 52 Hurricane Way Science Park Eindhoven 5110

79286 Glottertal Norwich, Norfolk 5692 EC Son

Alemanha NR6 6JB Reino Unido Holanda

Telephone: [phone] - 0 Telephone: [phone] Telephone: [phone]

beha-amprobe.de

beha-amprobe.com

beha-amprobe.com

*(Apenas correspondência. Nesta morada não são efetuadas reparações ou substituições. Os clientes europeus devem contactar o seu distribuidor).

**única morada de contacto em EEA Fluke Europe BV

ÍNDICE

SÍMBOLOS....3

INFORMAÇÕES DE SEGURANÇA ......3

DESEMBALAGEM E INSPEÇÃO ....4

NAVEGAÇÃO BÁSICA....5

MODO DE MEDIÇÃO......6

MODO DE MENU....7

ESPECIFICAÇÕES......10

MANUTENÇÃO E SUBSTITUIÇÃO DAS PILHAS....12

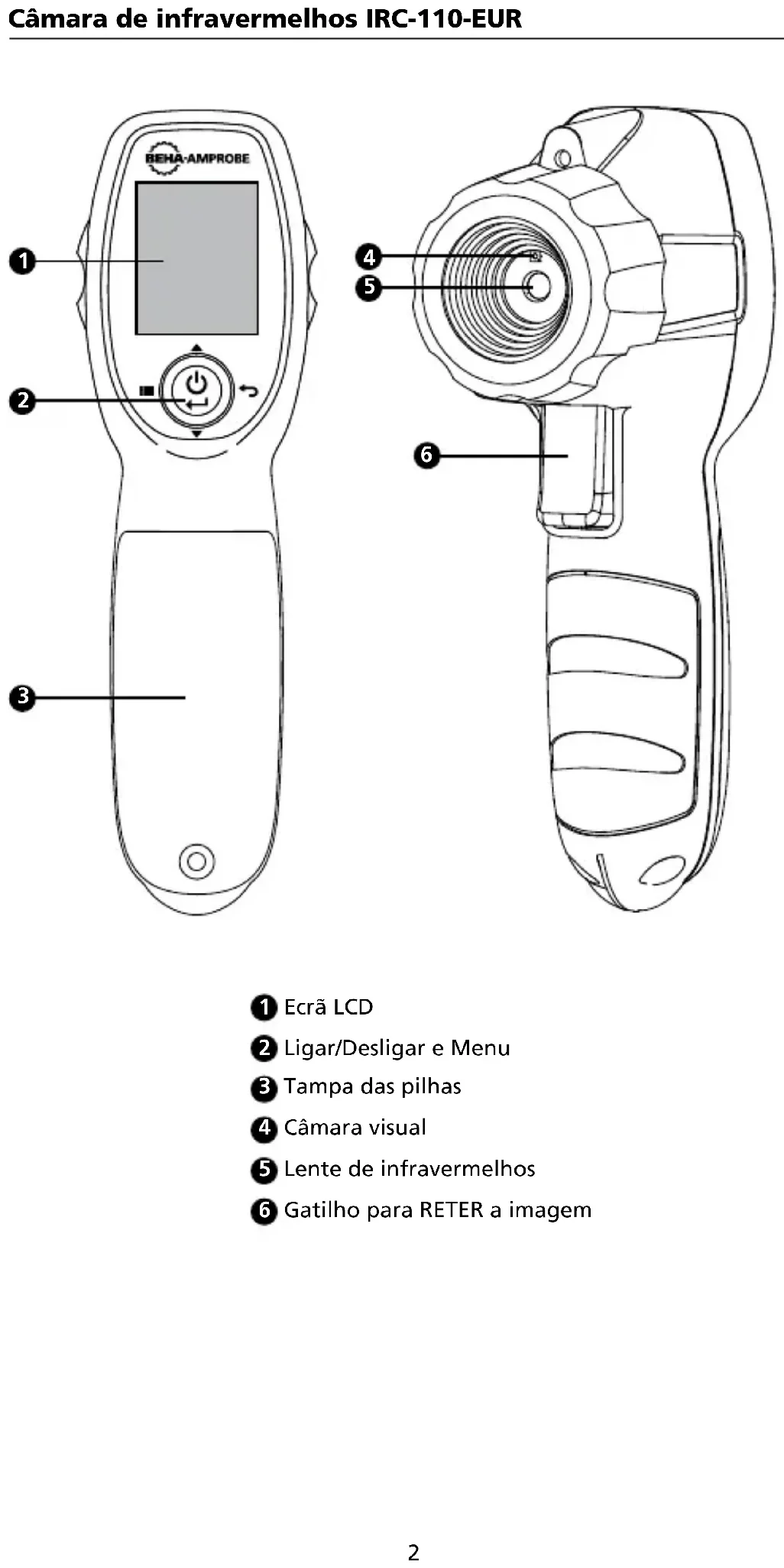

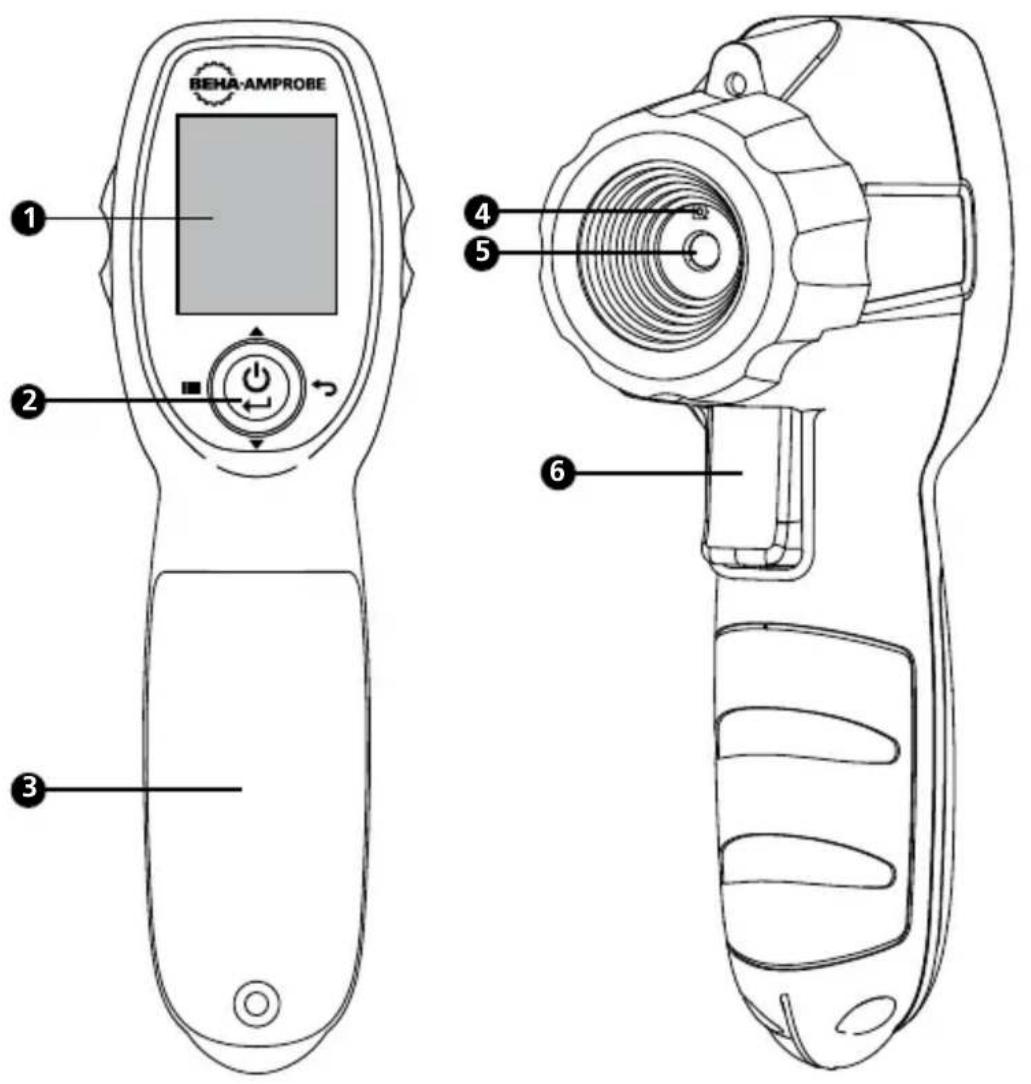

BEHA-AMPROBE 1 2 3 4 5 6

1 Ecrã LCD
② Ligar/Desligar e Menu
③ Tampa das pilhas
4 Câmara visual
5 Lente de infravermelhos
6 Gatilho para RETER a imagem

SÍMBOLOS

	Atenção! Consulte a explicação neste manual.
	Cumpre as diretivas europeias.
	Cumpre as normas de CEM sul-coreanas relevantes.
	Cumpre as normas australianas relevantes
	Bateria
	Este produto cumpre os requisitos de marcação da Diretiva REEE. A etiqueta afixada indica que este produto elétrico/eletrónico não deve ser eliminado junto com os resíduos domésticos. Categoria do produto: Com referência aos tipos de equipamentos indicados na Diretiva REEE do Anexo I, este produto está classificado como produto de categoria 9 "Instrumentação de monitoração e controlo". Não elimine este produto juntamente com o lixo doméstico.

INFORMAÇÕES DE SEGURANÇA

Um Aviso identifica condições e procedimentos perigosos que apresentam perigo para o utilizador. Uma chamada de Atenção identifica condições e procedimentos que podem causar danos no produto ou no equipamento sob teste.

Aviso

Para evitar possíveis choques elétricos ou ferimentos:

• Leia todas as informações de segurança antes de utilizar o produto.
• Leia atentamente todas as instruções.
• Utilize o produto apenas conforme especificado, caso contrário poderá comprometer a proteção oferecida pelo mesmo.
• Não utilize o produto em locais com gás explosivo, vapor ou em ambientes húmidos ou com água.
• Verifique o funcionamento do produto medindo numa fonte de tensão conhecida. Não utilize o produto se o mesmo funcionar de forma incorreta ou anormal.
• Não utilize o produto se o mesmo estiver danificado.
• Veja informações de emissividade para as temperaturas reais. Os objetos refletivos originam medições de temperatura inferiores às reais. Estes objetos apresentam riscos de queimaduras.
• Remova as pilhas se o produto não for utilizado por um longo período, ou se estiver armazenado em locais com temperaturas superiores a 50°C. Se as pilhas não forem removidas, o fuga de líquidos das mesmas poderá danificar o produto.
• Substitua as pilhas quando for apresentado o indicador de bateria fraca para evitar medições incorretas.
• Utilize apenas pilhas alcalinas AA e cumpra todas as indicações do fabricante.
• Não coloque o produto sobre ou próximo de objetos de alta temperatura.
• Para utilização apenas por técnicos competentes.

⚠️ Atenção

Para evitar ferimentos pessoais e para operação segura e manutenção do produto:

• As pilhas contêm químicos perigosos que podem originar queimaduras ou explosões. Se ocorrer exposição a químicos, lave com água e obtenha assistência médica.
• Certifique-se de que a polaridade das pilhas está correta para evitar fugas de líquidos.
• Não provoque curto-circuito dos terminais das pilhas.
• Mantenha as pilhas limpas e secas.

Para evitar danificar o produto em medição, proteja-o do seguinte:

• CEM(campos eletromagnéticos)de soldadores de arco e aquecedores por indução.
• Eletricidade estática.
• Choque térmico (causado por mudanças acentuadas ou abruptas de temperatura ambiente - aguarde 30 minutos para que o produto estabilize antes de o utilizar).
• Não coloque o produto sobre ou próximo de objetos de alta temperatura.

DESEMBALAGEM E INSPEÇÃO

A embalagem do produto inclui:

1 Câmara de infravermelhos IRC-110-EUR

3 pilhas AA de 1,5 V

1 Manual do utilizador

1 Pulseira

Se alguns dos itens estiver danificado ou em falta, devolva a embalagem completa ao local onde o produto foi comprado para que seja trocado.

Nota: As pilhas não estão pré-instaladas. Para mais instruções, consulte a secção Manutenção e substituição das pilhas.

CARACTERÍSTICAS E APLICAÇÕES

Características

• Mistura de imagens de mapa de calor de infravermelhos a 0%, 25%, 50%, 75% e 100% com um botão de joystick
• Três paletas de cores selecionáveis (escala de cinzentos, ferro quente e arco-íris)
• Medição de temperatura no ponto central e foco livre
• Proporção de distância ao ponto 20:1 de medição de IV
• Emissividade ajustável de 0,10 a 1,00
• Função Desligar automaticamente
• Unidade de temperatura selecionável °F e °C
• Navegação intuitiva no menu apresentado no ecrã e nas definições através de joystick
• Marcadores quentes e frios identificam instantaneamente os pontos mais quentes e mais frios

Aplicações

• Elétricas, AVC, mecânicas e automóveis
• Redução dos custos energéticos através da deteção de áreas de perda de calor e correntes de ar
• Localização de problemas elétricos em eletrodomésticos
• Verificação rápida de funcionalidade e desempenho de AVC
• Portátil, ergonómico e fácil de utilizar

NAVEGAÇÃO BÁSICA

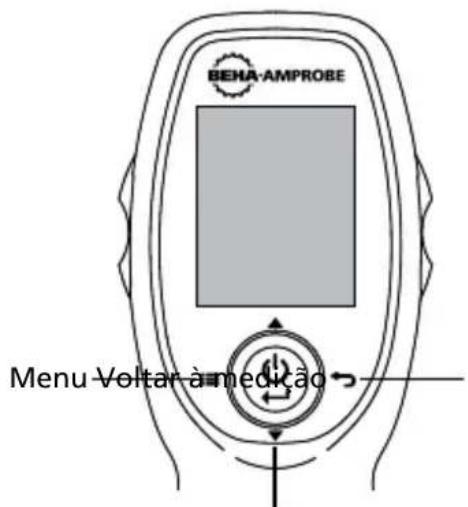

BEHA-AMPROBE Menu Voltar à meççao

Mistura de imagens (modo de medição) Seleção de definição (modo de menu)

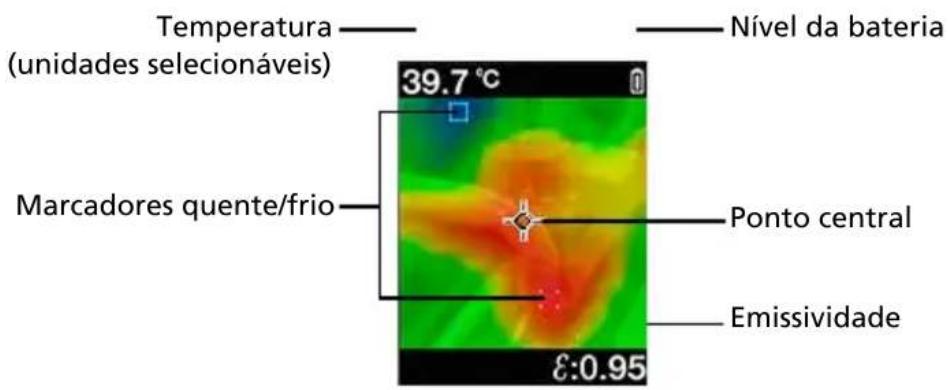

Temperatura (unidades selecionáveis) Marcadores quente/frio 39.7 °C Nível da bateria Ponto central Emissividade £:0.95

MODO DE MEDIÇÃO

Efetuar medições

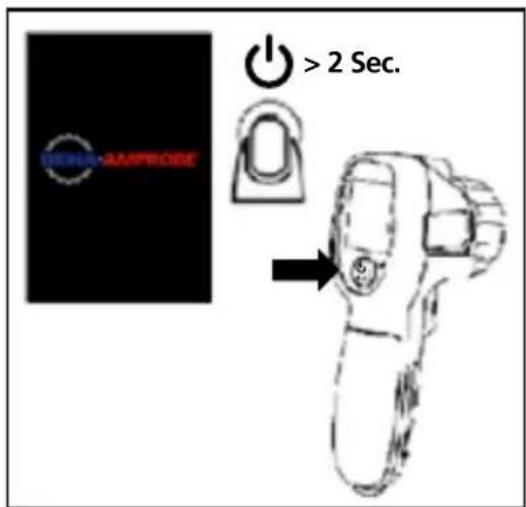

Mantenha premido o botão de energia durante pelo menos 2 segundos para ligar ou desligar o produto (Figura 1.1).

Depois de ligado, o produto estará no modo de medição. Pressione o gatilho para reter uma imagem. Pressione novamente para voltar à imagem normal. (Figura 1.2). Mantenha o produto pelo menos 30 cm (12 polegadas) afastado do alvo (>59 OF/15 OC) e 6 cm (2,4 polegadas) afastado do alvo (<59 OF/15 OC) para obter uma medição de temperatura precisa.

Nota: Proporções de distância para o ponto maiores requerem áreas de alvo menores para obter medições precisas. A proporção de distância para o ponto deste produto é de 20:1.

Ligar/desligar

A mistura pode ser ajustada para permitir uma interpretação mais fácil entre imagens de infravermelhos e visíveis. Para alterar o nível de mistura entre 0 e 100%, pressione o botão de energia para baixo ou para cima enquanto estiver no modo de medição.

MODO DE MENU

Alterar definições no menu

Depois de ligar o produto, aceda ao menu deslocando o botão de energia para a esquerda. As definições que podem ser alteradas incluem os marcadores quentes e frios, a paleta de cores, a emissividade, o marcador de ponto central, °C/°F e a função para desligar automaticamente. As opções ativadas serão apresentadas como ■ quadrados azuis e as opções desativadas serão apresentadas como ■ quadrados pretos.

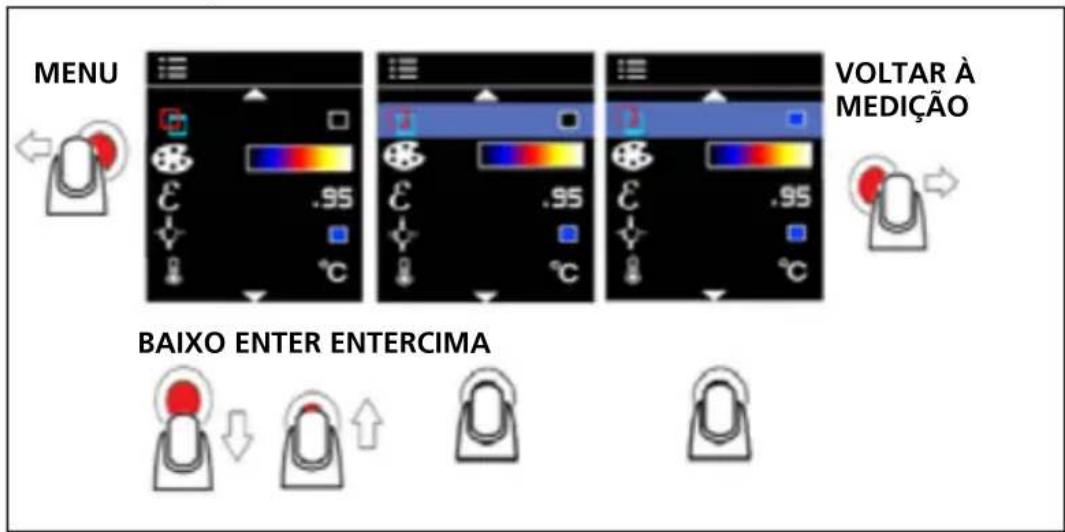

Marcadores quentes e frios

MENU VOLTAR À MEDIÇÃO BAIXO ENTER ENTERCIMA

Figura 2.1

Os marcadores quentes (quadrados com contorno vermelho) e frios (quadrados com contorno azul) indicam os locais mais quentes e mais frios na área medida. ■ Ative ou ■desative esta função no menu.

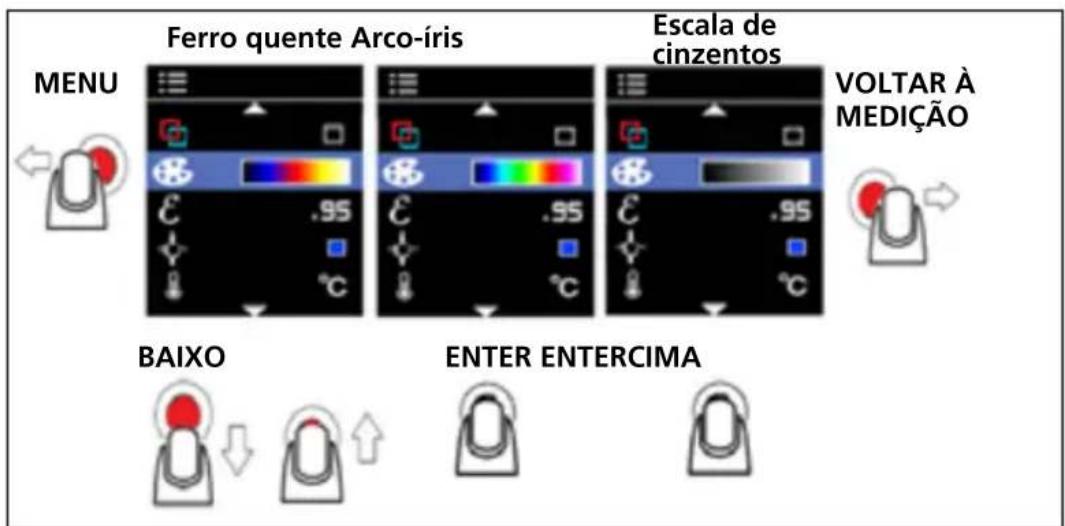

Paleta de cores

Ferro quente Arco-íris Escala de cinzentos VOLTAR À MEDIÇÃO MENU BAIXO ENTER ENTERCIMA

Figura 2.2

A paleta de cores pode ser alterada de acordo com a aplicação específica da medição. Esta opção permite diferentes visualizações de uma imagem de infravermelhos alterando a apresentação de cores falsas. A escala de cinzentos mostra uma apresentação mais igual e linear de cores para aumentar os detalhes. As opções de ferro quente e arco-íris combinam alto contraste com escala de cinzentos.

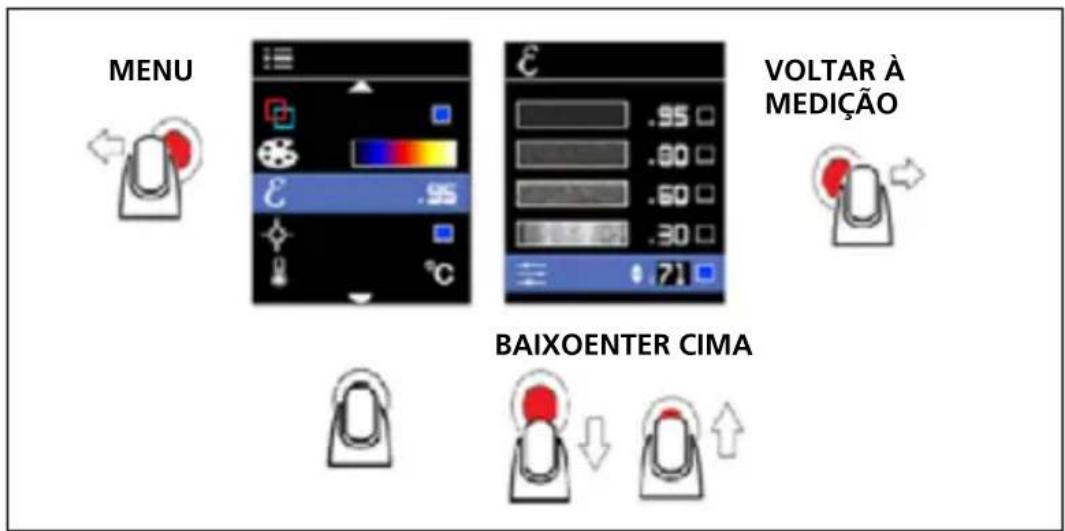

Emissividade

MENU VOLTAR À MEDIÇÃO BAIXOENTER CIMA

Figura 2.3

A emissividade da superfície de um material descreve a sua eficácia na emissão de energia como radiação térmica. Quantitativamente, a emissividade é a proporção da radiação térmica de uma superfície para a radiação de uma superfície preta ideal à mesma temperatura estabelecida pela lei Stefan-Boltzmann. Consulte os ajustes de emissividade na Tabela 1.

No modo de medição, o nível de emissividade é exibido na parte inferior direita do ecrã. A emissividade pode ser alterada para valores entre 0,10 e 1,00 no menu.

Nota: Superfícies com uma emissividade <0,60 tornam problemática a determinação fiável e consistente das temperaturas reais. Quanto menor for a emissividade, maior será o erro potencial associado aos cálculos de medição de temperatura do produto, mesmo que os ajustes de emissividade e de fundo refletido sejam executados corretamente.

Tabela 1. Emissividade nominal da superfície para uma medição de temperatura de infravermelhos precisa e sem contacto.

Material Valor Material Valor
Predefinição**** 0,95 Vidro (prato)
Alumínio* 0,30 Ferro* 0,70
Amianto 0,95 Chumbo* 0,50
Asfalto 0,95 Óleo 0,94
Latão* 0,50 Tinta 0,93
Cerâmica	0,95 Plástico**	0,95
Betão	0,95 Borracha	0,95
Cobre* 0,60 Areia		0
Alimentocongelado	0,90 Aço* 0,80
Alimento quente	0,93 Água	0,93
		Madeira***	0,94
*Oxidado**Opaco, mais de 20 mils***Natural****Definição de fábrica

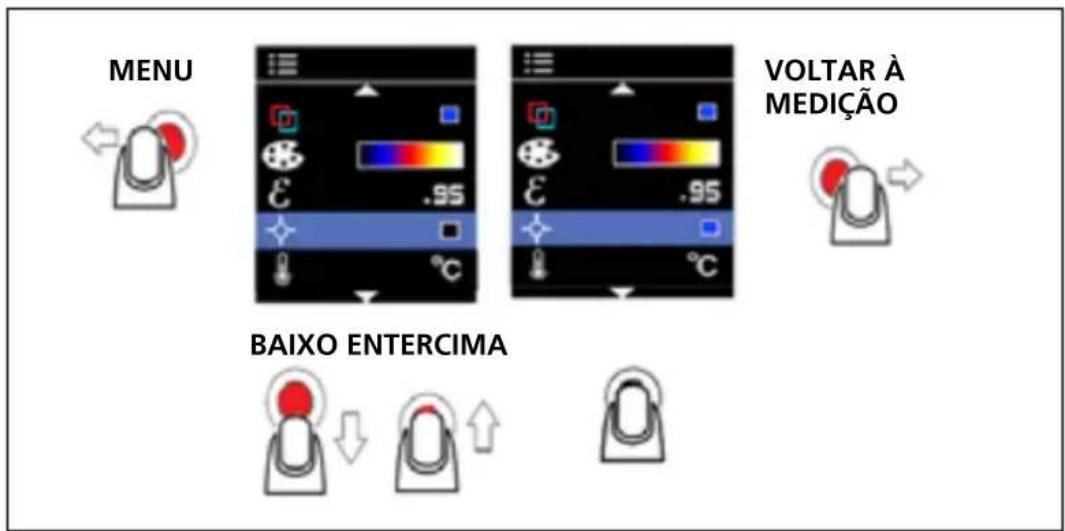

Marcador de ponto central

MENU .95 VOLTAR À MEDIÇÃO BAIXO ENTERCIMA

Figura 2.4

O marcador do ponto central indica o centro do ponto de medição do termómetro de infravermelhos e é exibido no centro do ecrã de medição. Ative ou ■ desative esta função no menu.

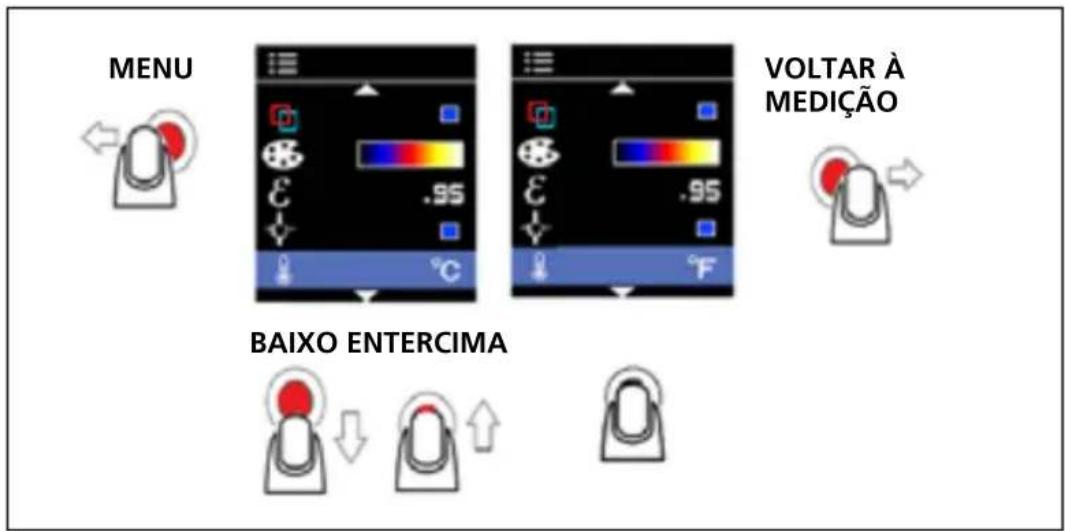

°C / °F

MENU .95 VOLTAR À MEDIÇÃO BAIXO ENTERCIMA

Figura 2.5

Altere as unidades de temperatura no menu selecionando °C ou °F.

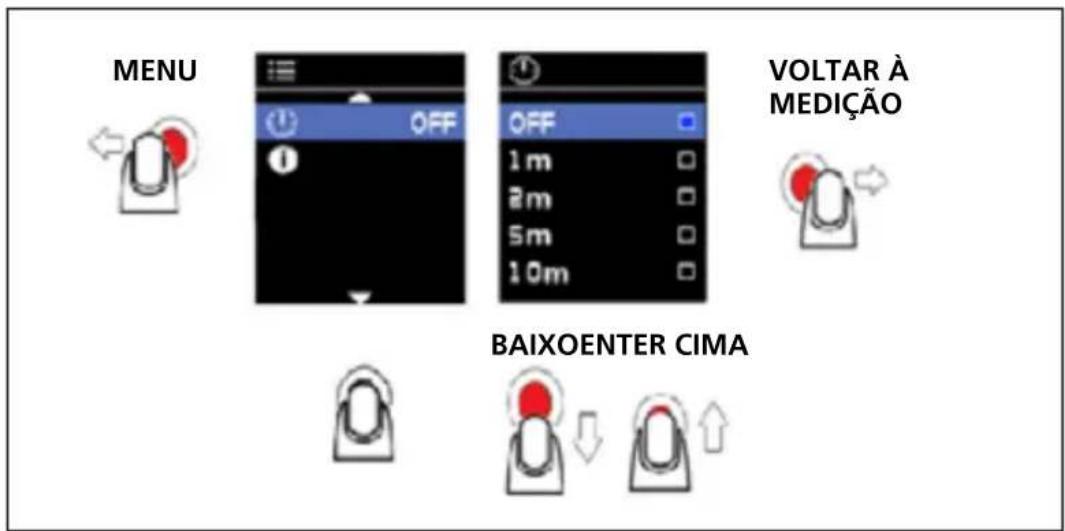

Desligar automaticamente

MENU OFF OFF 1m 2m 5m 10m VOLTAR À MEDIÇÃO BAIXOENTER CIMA

Figura 2.6

Por predefinição, o produto irá desligar automaticamente após 1 minuto de inatividade. Para escolher quando o produto deve desligar após um período de inatividade, altere as definições no menu.

Opções disponíveis para a definição Desligar automaticamente:

• Desativado (a câmara não desligará automaticamente)
• 1 m (1 minuto)
• 2 m (2 minutos)
• 5 m (5 minutos)
• 10 m (10 minutos)

ESPECIFICAÇÕES

Medição da temperatura Sim, ponto central
Intervalo de temperatura -10	a 500°C (14 a 932°F)
Precisão de IV (geometria de calibragem com temperatura ambiente 23°C ± 2°C)	≥ 0°C (≥ 32°F): ± 2°C (± 4°F) ou ± 2% da leitura, conforme o valor superior< 0°C (< 32°F): ± 3°C (± 6°F)
Resolução do ecrã 0,1°C/0,2°F
Repetibilidade de IV	± 8% da leitura ou 1°C (± 2°F), conforme o valor superior
Coeficiente de temperatura 0,1°C/°C ou ± 0,1%/°C da leitura, conforme o valor superior
Distância para o ponto 20:1
Tamanho mínimo do ponto 8 mm
Tempo de resposta (95%) < 125 ms
Resposta de espetro 8 a 14 μm
Emissividade Ajustável digitalmente de 0,10 a 1,00 por 0,01
Imagem com sobreposição de mapa de calor de infravermelhos	Cinco modos de mistura (0%, 25%, 50%, 75% e 100%)
Resolução da imagem 16.384	pixéis (128 x 128 pixéis)10
Campo de visão 33° x 33°
Sensibilidade térmica 150 mK
Sistema de focagem Sem focagem
Paletes de imagens	Escala de cinzentos (branco quente), Ferro quente e Arco-íris
Marcador quente e frio Sim
Ecrã	TFT a cores de 1,77 polegadas com 128 x 160 pixéis
Temperatura e humidade de funcionamento	0 a 50°C (32 a 122°F)10 a 90% de HR sem condensação a 30°C (86°F)
Temperatura de armazenamento	-20 a 60°C (-4 a 140°F) sem pilhas
Alinhamento efetivo de imagem visual para IV	≥ 10 polegadas (25,4 cm), ideal 1 metro
Altitude de funcionamento e armazenamento	< 2.000 m (< 6.561 pés)
Resistência a quedas 1,2 m (4 pés)
Impacto e vibração	IEC 60068-2-6, 2,5g, 10 a 200 Hz, IEC 60068-2-27, 50g 11 ms
Fonte de alimentação Três (3)	pilhas alcalinas AA IEC LR6 de 1,5 V
Duração das pilhas	8 horas com ecrã ligado (típico)Consumo de energia: 150 mA (típico)
Desligar automaticamente	Modos selecionáveis: Desligado, 1 minuto, 2 minutos, 5 minutos e 10 minutos
Aprovações de agências	CE [IMAGE]
Compatibilidade eletromagnética	EN 61326-1Coreia (KCC): Equipamento de Classe A (Equipamento industrial de transmissão e comunicação) [1][1] Este produto cumpre os requisitos para equipamentos industriais de ondas eletromagnéticas (Classe A) e o vendedor ou utilizador deve ter conhecimento disso. Este equipamento destina-se a ser utilizado em ambientes empresariais e não deve ser utilizado em ambientes domésticos.
Tamanho (A x L x C)	Aprox. 185 x 54 x 104 mm (7,3 x 2,1 x 4,1 polegadas)
Peso Aprox. 0,26 kg (0,57 lb)
MANUTENÇÃO E SUBSTITUIÇÃO DAS PILHAS

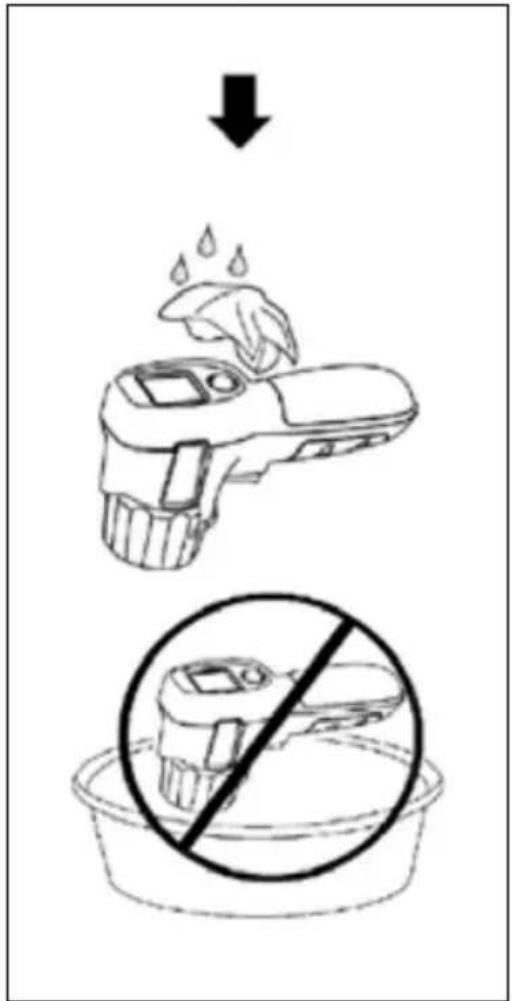

Não utilize produtos abrasivos, álcool isopropílico ou solventes para limpar a carcaça ou a lente/janela. Se o produto for utilizado e armazenado de forma correta, a lente de infravermelhos deverá exigir apenas uma limpeza ocasional (Figura 3.1).

Quando for necessário limpar a lente:

1. Use uma bomba de ar manual para remover cuidadosamente quaisquer poeiras ou detritos da superfície da lente.
2. Se a superfície da lente exigir limpeza adicional, utilize um pano macio ou de microfibras limpo ou um cotonete humedecido com uma solução de água com sabão neutro. Limpe cuidadosamente a superfície da lente para remover manchas e detritos.
3. Seque com um pano macio ou de microfibras limpo e absorvente.

Nota: A existência de pequenas manchas e poeiras não deve afetar significativamente o desempenho do produto. No entanto, riscos grandes ou a remoção do revestimento de proteção da lente de infravermelhos podem afetar a qualidade da imagem e a precisão da medição da temperatura.

Para evitar medições incorretas, substitua as pilhas quando for exibido o indicador de bateria fraca. Utilize apenas pilhas alcalinas AA e cumpra todas as orientações do fabricante. Para remover as pilhas, certifique-se de que o produto está desligado e, em seguida, desaperte a tampa das pilhas. Quando instalar as pilhas, certifique-se de que a polaridade das mesmas está correta para evitar fugas de líquidos. Fixe as pilhas aparafusando a tampa das mesmas (Figura 3.2).

Limpar

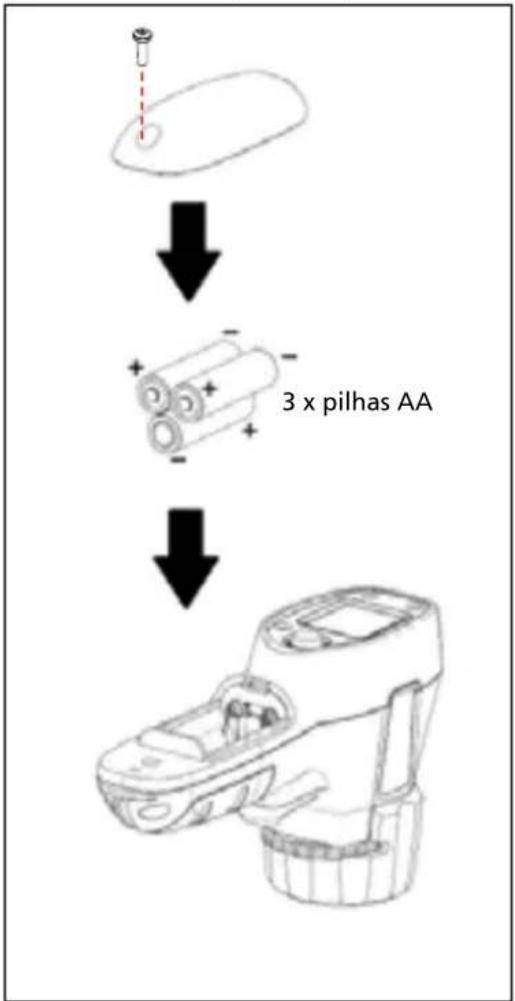

Substituição da pilha
