BEDIENUNGSANLEITUNG IRC110EUR Beha-Amprobe

Eingeschränkte Garantie und Haftungseinschränkungen

Innerhalb von zwei Jahren ab Kaufdatum oder innerhalb des gesetzlich vorgeschriebenen Mindestzeitraums garantieren wir, dass Ihr Beha-Amprobe-Produkt keinerlei Material- und Herstellungsfehler aufweist. Sicherungen, Trockenbatterien sowie Schäden durch Unfall, Fahrlässigkeit, Missbrauch, Manipulation, Kontamination sowie anomale Nutzung und Einsatzbedingungen werden nicht durch die Garantie abgedeckt. Händler sind nicht berechtigt, jegliche Erweiterungen der Garantie im Namen von Beha-Amprobe in Aussicht zu stellen. Um Serviceleistungen während der Garantiezeit in Anspruch zu nehmen, übergeben Sie das Produkt mitsamt Kaufbeleg einem autorisierten Beha-Amprobe-Servicecenter oder einem Beha-Amprobe-Händler oder -Distributor. Details dazu finden Sie im Reparatur-Abschnitt. Sämtliche Ansprüche Ihrerseits ergeben sich aus dieser Garantie. Sämtliche sonstigen Gewährleistungen oder Garantien, ob ausdrücklich, implizit oder satzungsgemäß, sowie Gewährleistungen der Eignung für einen bestimmten Zweck oder Marktgängigkeit werden hiermit abgelehnt. Der Hersteller haftet nicht für spezielle, indirekte, beiläufige oder Folgeschäden sowie für Verluste, die auf andere Weise eintreten. In bestimmten Staaten oder Ländern sind Ausschlüsse oder Einschränkungen impliziter Gewährleistungen, beiläufiger oder Folgeschäden nicht zulässig; daher müssen diese Haftungseinschränkungen nicht zwingend auf Sie zutreffen.

Reparatur

Sämtliche innerhalb oder außerhalb der Garantiezeit zur Reparatur oder Kalibrierung eingereichten Beha-Amprobe-Werkzeuge sollten mit folgenden Angaben begleitet werden:Ihr Name, Name Ihres Unternehmens, Anschrift, Telefonnummer und Kaufbeleg. Zusätzlich fügen Sie bitte eine Kurzbeschreibung des Problems oder der gewünschten Dienstleistung bei, vergessen Sie auch die Messleitungen des Gerätes nicht. Gebühren für Reparaturen oder Austausch außerhalb der Garantiezeit sollten per Scheck, Überweisung, Kreditkarte (mit Angabe des Ablaufdatums) oder per Auftrag zugunsten von Beha-Amprobe beglichen werden.

Reparatur und Austausch innerhalb der Garantiezeit – Alle Länder

Bitte lesen Sie die Garantiebedingungen, prüfen Sie den Zustand der Batterie, bevor Sie Reparaturleistungen in Anspruch nehmen. Innerhalb der Garantiezeit können sämtliche defekten Prüfwerkzeuge zum Austausch gegen ein gleiches oder gleichartiges Produkt an Ihren Beha-Amprobe-Distributor zurückgegeben werden. Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bereich Vertriebspartner unter beha-amprobe.com.

Reparatur und Austausch außerhalb der Garantiezeit – Europa

In Europa können Geräte außerhalb der Garantiezeit gegen eine geringe Gebühr von Ihrem Beha-Amprobe-Distributor ausgetauscht werden. Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bereich Vertriebspartner unter beha-amprobe.com.

Beha-Amprobe

Abteilung und registrierte Marke von Fluke Corp. (USA)

Deutschland* Vereinigtes Königreich Niederlande – Hauptsitz**

In den Engematten 14 52 Hurricane Way Science Park Eindhoven 5110

79286 Glottertal Norwich, Norfolk 5692 EC Son

Deutschland NR6 6JB United Kingdom The Netherlands

Telefon: [phone] - 0 Telefon: [phone] Telefon: [phone]

beha-amprobe.de

beha-amprobe.com

beha-amprobe.com

*(Nur Korrespondenz – weder Reparatur noch Austausch über diese Adresse. Europäische Kunden wenden sich bitte an ihren Distributor.)

**Einzelne Kontaktadresse in EEA Fluke Europe BV

Inhalt

Symbole....3

Sicherheitshinweise....3

Auspacken und prüfen 4

Funktionen, Merkmale und Anwendungen......4

Wartung und Batteriewechsel 12

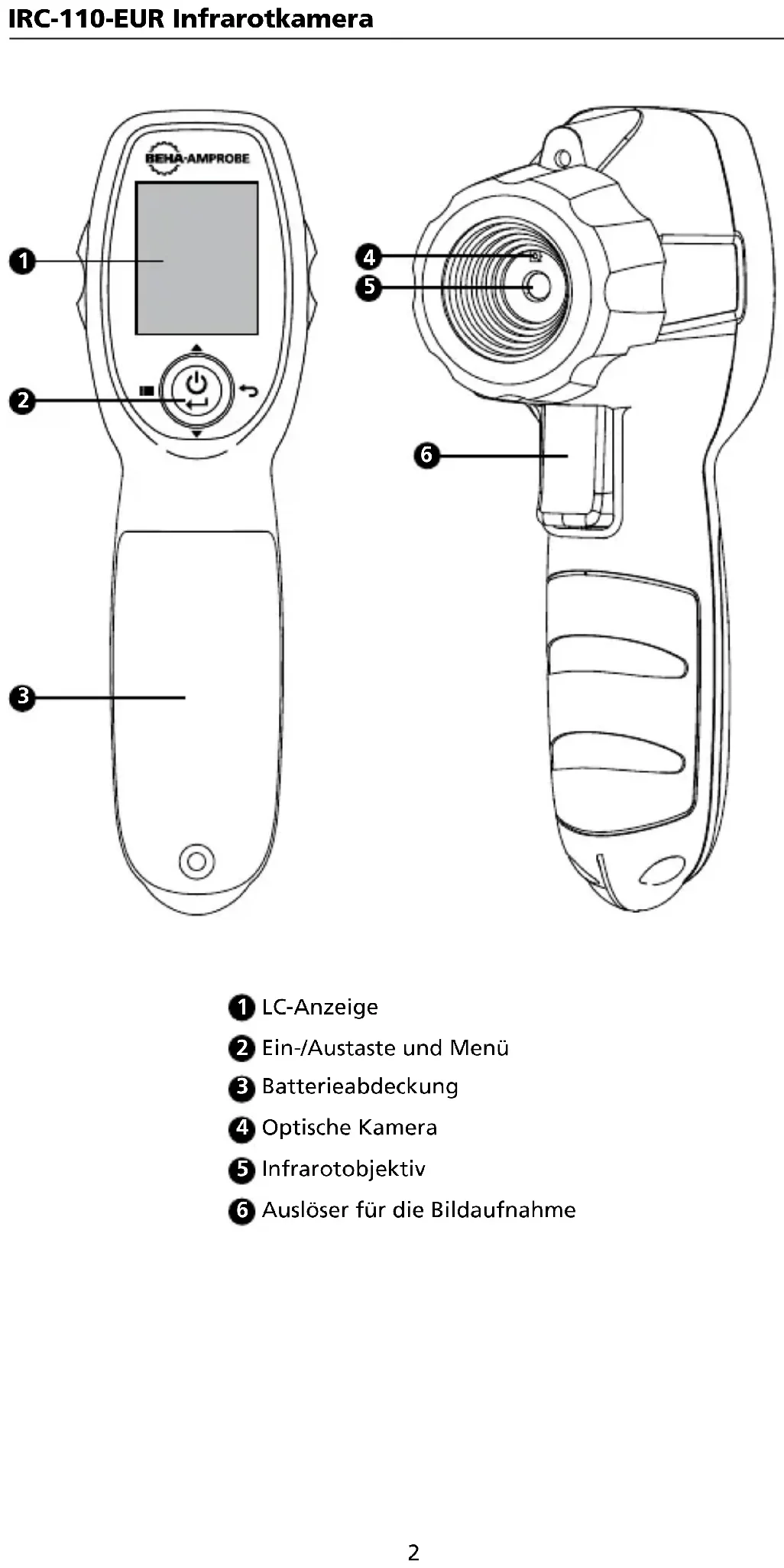

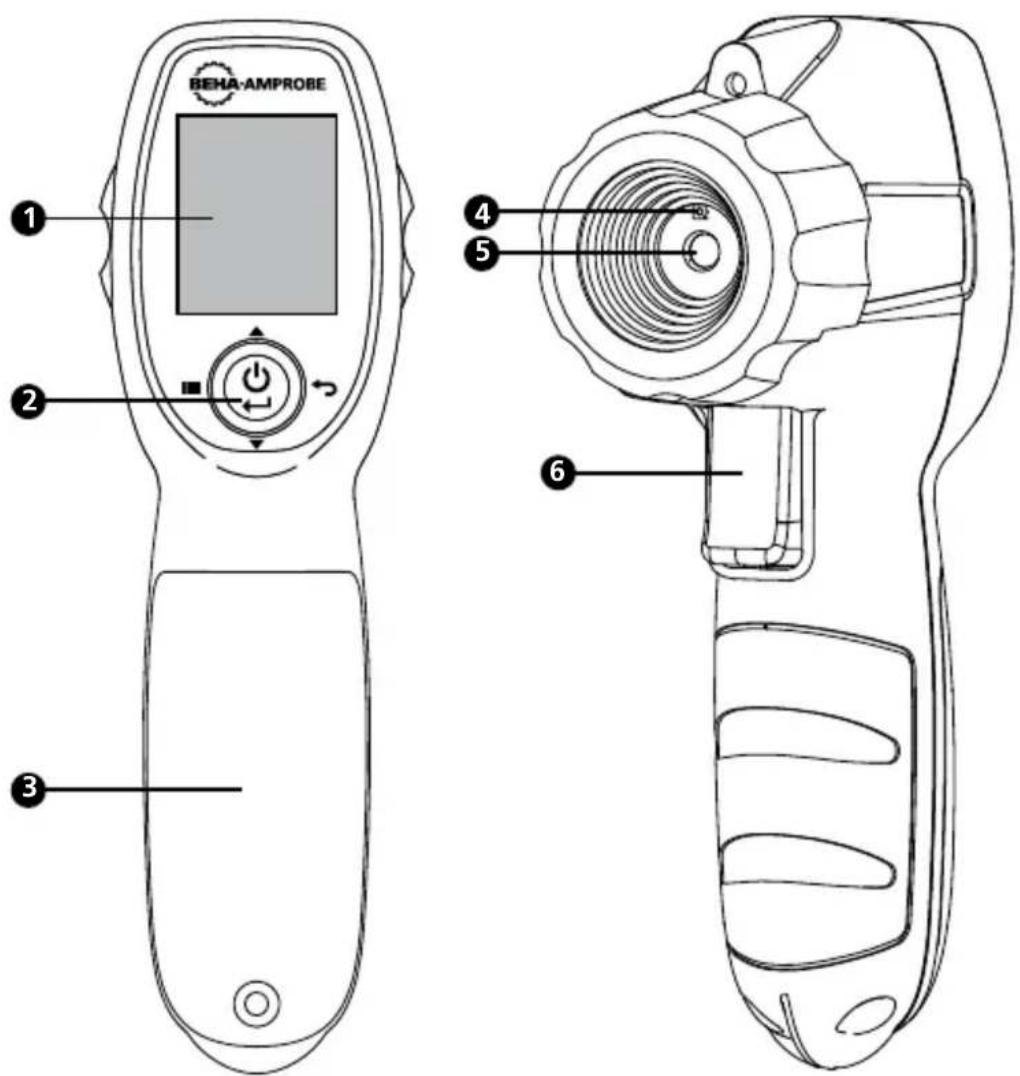

BEHA-AMPROBE 1 2 3 4 5 6

1 LC-Anzeige
2 Ein-/Austaste und Menü
③ Batterieabdeckung
4 Optische Kamera
5 Infrarotobjektiv
6 Auslöser für die Bildaufnahme

SYMBOLE

	Achtung! Erläuterungen in dieser Anleitung beachten.
[7Y40]	Erfüllt europäische Vorgaben.
	Erfüllt relevante südkoreanische EMV-Standards.
[CT8X]	Erfüllt zutreffende australische Vorgaben.
[6AV4]	Batterie
[6HT]	Dieses Produkt stimmt mit den Anforderungen zur Kennzeichnung gemäß WEEE-Richtlinie überein. Das angebrachte Etikett zeigt an, dass Sie dieses Elektro-/Elektronikprodukt nicht mit dem Hausmüll entsorgen dürfen. Produktkategorie: Unter Bezugnahme auf Gerätetypen in der WEEE-Richtlinie, Anhang I, ist dieses Produkt als „Überwachungs- und Steuerungsgeräteausstattung“ der Kategorie 9 klassifiziert. Gerät nicht mit dem regulären Hausmüll entsorgen.

SICHERHEITSHINWEISE

Warnung identifiziert gefährliche Bedingungen und Verfahren, die den Nutzer einem Risiko aussetzen. Vorsicht identifiziert Bedingungen und Verfahren, die Schäden am Produkt oder an der getesteten Ausrüstung verursachen können.

⚠ Warning

Damit es nicht zu Stromschlägen, Bränden und Verletzungen kommt:

• Lesen Sie sämtliche Sicherheitshinweise, bevor Sie das Produkt benutzen.
• Lesen Sie die gesamte Dokumentation aufmerksam durch.
• Verwenden Sie das Gerät ausschließlich wie angegeben; andernfalls können die Schutzeinrichtungen des Gerätes beeinträchtigt werden.
• Verwenden Sie das Gerät nicht in der Nähe von explosiven Gasen, Dämpfen und nicht an feuchten oder nassen Stellen.

- Stellen Sie die Funktionsweise des Produkts sicher, indem Sie eine bekannte Temperaturquelle messen. Verwenden Sie das Produkt nicht, wenn es nicht richtig oder ungewöhnlich arbeitet.

- Nutzen Sie das Gerät nicht, falls es Beschädigungen aufweist.

- Beachten Sie für tatsächliche Temperaturen Informationen zum Emissionsgrad. Reflektierende Gegenstände führen zu einer Messung unterhalb der tatsächlichen Temperatur. Diese Gegenstände bergen Brandgefahr.

- Entfernen Sie die Batterien, falls das Produkt längere Zeit nicht benutzt oder bei Temperaturen über 50 °C gelagert wird. Falls die Batterien nicht entfernt werden, könnte auslaufende Flüssigkeit das Produkt beschädigen.

- Damit es nicht zu falschen Messwerten kommt, tauschen Sie die Batterien aus, wenn die Energiestandwarnung angezeigt wird.

- Verwenden Sie nur AA-Alkalibatterien und befolgen Sie die Batteriehinweise des Herstellers.

- Lagern Sie das Produkt nicht auf oder in der Nähe von heißen Gegenständen.

- Nur für den Einsatz durch sachkundige Personen.

⚠️ Achtung

So vermeiden Sie Verletzungen und gewährleisten sicheren Betrieb und Wartung des Produktes:

• Batterien enthalten gefährliche Chemikalien, die Verbrennungen verursachen oder explodieren können. Reinigen Sie bei Kontakt mit Chemikalien die betroffene Stelle mit Wasser und wenden Sie sich an einen Arzt.
• Achten Sie darauf, die Batterien richtig herum einzulegen, damit keine Batterieflüssigkeit ausläuft.
• Schließen Sie die Batteriekontakte nicht kurz.
• Halten Sie Batterien sauber und trocken.

Schützen Sie das Produkt während der Messung zur Vermeidung von Schäden vor Folgendem:

• EMF (elektromagnetische Felder) von Lichtbogenschweißgeräten und Induktionsheizungen.
  • Statische Elektrizität.
• Temperaturschock (durch große oder rasche Änderungen der Umgebungstemperatur — warten Sie 30 Minuten vor der Benutzung, bis sich das Produkt akklimatisiert hat).
• Lagern Sie das Produkt nicht auf oder in der Nähe von heißen Gegenständen.

AUSPACKEN UND PRÜFEN

Folgendes sollte im Lieferumfang enthalten sein:

1 IRC-110-EUR Infrarotkamera

3 1,5-V-AA-Batterien

1 Bedienungsanleitung

1 Trageschlaufe

Falls etwas fehlen oder beschädigt sein sollte, lassen Sie bitte das komplette Paket von Ihrem Händler gegen ein einwandfreies austauschen.

Hinweis: Batterien sind nicht eingelegt. Weitere Anweisungen finden Sie im Abschnitt Wartung und Batteriewechsel.

FUNKTIONEN, MERKMALE UND ANWENDUNGEN

Merkmale

• Optisches Bild mit überlagertem Infrarot-Wärmebild: 0, 25, 50, 75 und 100 %, einstellbar mit Joystick-Taste
• Drei wählbare farbliche Bilddarstellungen (Grauskala, Heißes Eisen und Regenbogen)
• Mittelpunkt-Temperaturmessung und fokusfrei
• IR-Messung 20:1 Abstand-zu-Punkt-Verhältnis
• Einstellbarer Emissionsgrad von 0,10 bis 1,00
  • Automatische Abschaltfunktion
• °C oder °F wählbar
• Intuitive Joystick-Navigation durch Bildschirmmenü und Einstellungen
• Heiß- und Kaltmarker zur sofortigen Identifizierung der heißesten und kältesten Punkte

Anwendungen

• Elektro, Heizung, Klima, Sanitär, Mechanik und Automobil
• Geringere Energiekosten durch Auffinden von Bereichen mit Wärmeverlust und Zugluft
• Lokalisierung elektrischer Probleme an Geräten, Maschinen und Installationen
• Rasche Prüfung der Funktionalität und Leistung von Klimaanlagen
• Tragbar, wirtschaftlich und nutzerfreundlich

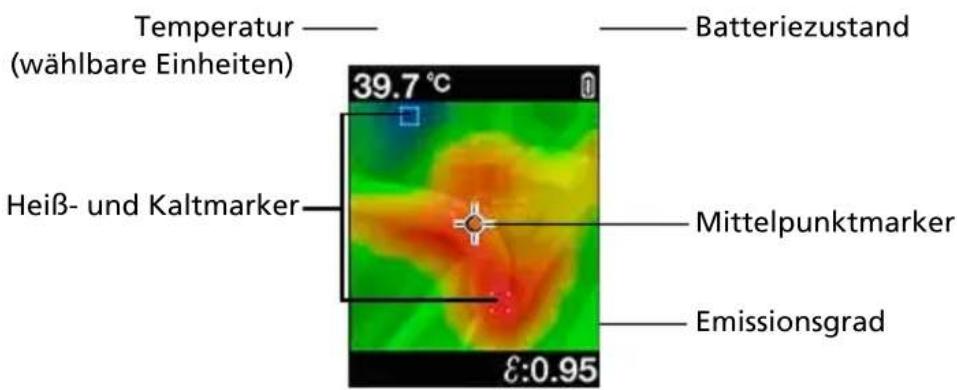

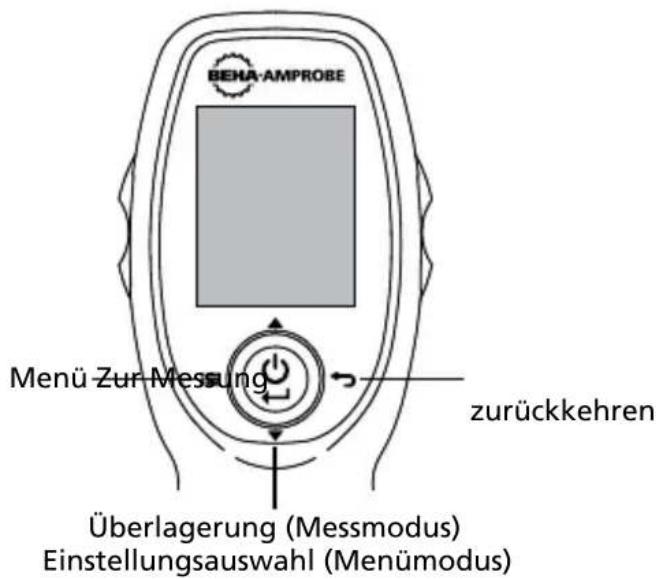

BASISNAVIGATION

BEHA-AMPROBE Menü Zur Messung zurückkehren Überlagerung (Messmodus) Einstellungsauswahl (Menümodus)

Temperatur (wählbare Einheiten) 39.7 °C Batteriezustand Heiß- und Kaltmarker Mittelpunktmarker Emissionsgrad £:0.95

MESSMODUS

Messungen durchführen

Halten Sie die Ein-/Austaste zum Ein- oder Ausschalten mindestens 2 Sekunden gedrückt (Abbildung 1.1).

Das Produkt ruft beim Einschalten den Messmodus auf. Drücken Sie den Auslöser für die Bildaufnahme, die Anzeige zeigt HOLD. Drücken Sie den Auslöser erneut zur Rückkehr zum Live-Bild (Abbildung 1.2). Halten Sie das Produkt für beste Temperaturgenauigkeit 30 cm vom Ziel (>15 °C / 59 °F) und 6 cm vom Ziel (<15 °C / 59 °F) entfernt.

Hinweis: Größere Abstand-zu-Punkt-Verhältnisse erfordern kleinere Zielbereiche zur exakten Messung. Das Abstand-zu-Punkt-Verhältnis dieses Produktes beträgt 20:1.

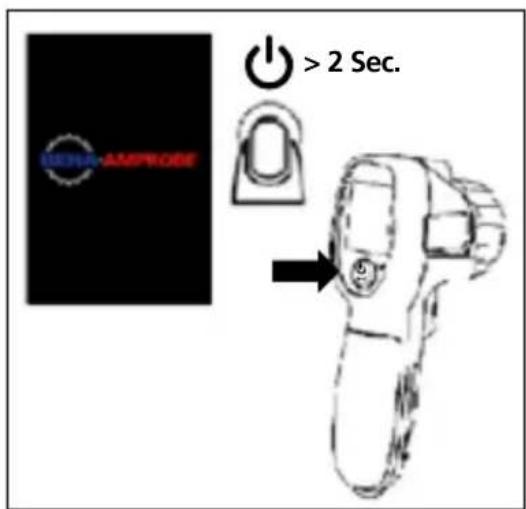

Ein-/Ausschalten

BERN-AMPROSE > 2 Sec.

Abbildung 1.1

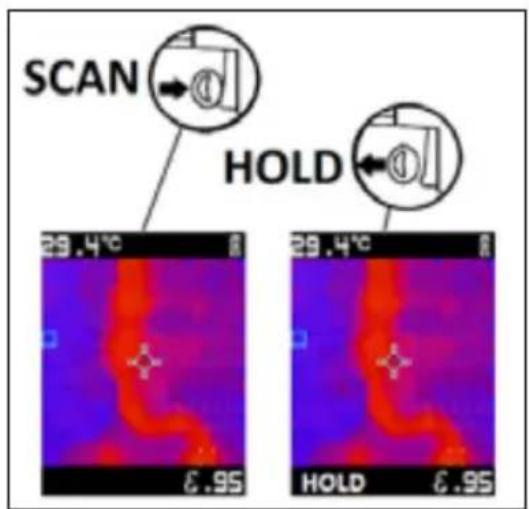

Bildaufnahme/Hold (scan = Live-Bild)

SCAN HOLD 29.4°C 29.4°C E.95 HOLD E.95

Abbildung 1.2

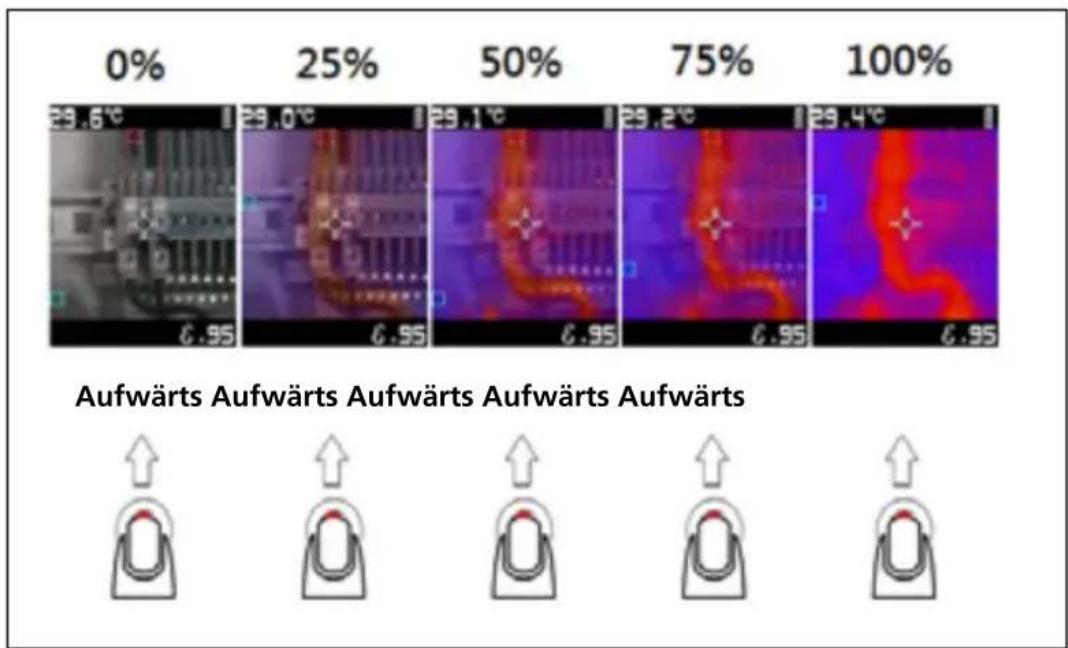

Optisches Bild mit überlagertem Infrarot-Wärmebild

0% 25% 50% 75% 100% Aufwärts Aufwärts Aufwärts Aufwärts C.95 C.95 C.95 C.95 C.95

Abbildung 1.3

Die Überlagerung kann für eine einfachere Interpretation zwischen Infrarot- und sichtbaren Bildern angepasst werden. Drücken Sie im Messmodus die Ein-/Austaste nach unten oder oben um die Überlagerungsstufe zwischen 0 und 100 % zu ändern.

MENÜMODUS

Einstellungen im Menü ändern

Sobald das Produkt eingeschaltet ist, erreichen Sie das Menü durch Linksklick der Ein-/Austaste. Einstellungen, die geändert werden können, sind unter anderem Heiß- und Kaltmarker, Farbpalette (farbliche Bilddarstellung), Emissionsgrad, Mittelpunktmarker, Auswahl zwischen °F/°C und automatische Abschaltung. Aktivierte Optionen werden als blaue Rechtecke angezeigt, während deaktivierte Optionen als schwarze Rechtecke angezeigt werden.

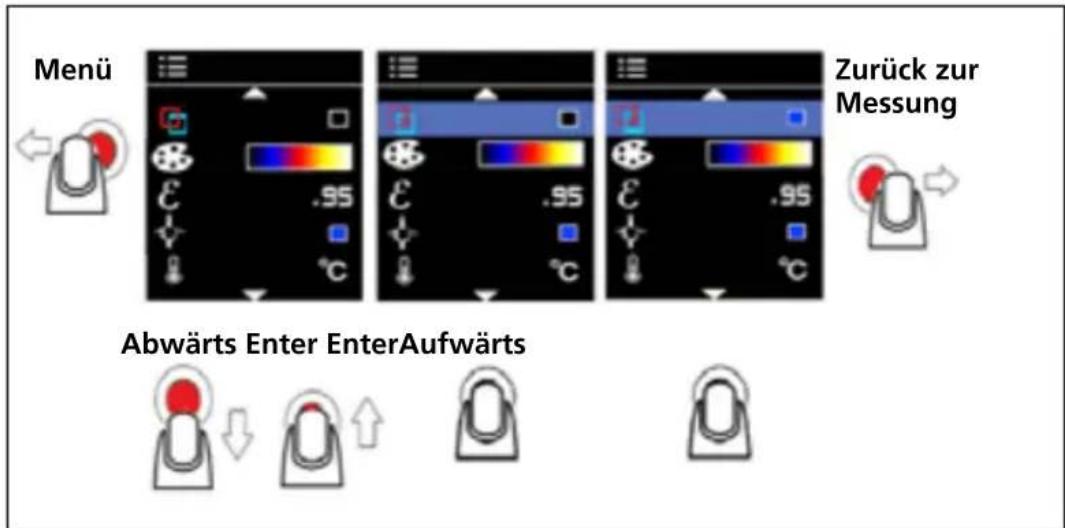

Heiß- und Kaltmarker

Menü Zurück zur Messung Abwärts Enter EnterAufwärts

Abbildung 2.1

Heiß- (rot umrandetes Rechteck) und Kaltmarker (blau umrandetes Rechteck) zeigen die Positionen der heißesten und kältesten Bereiche im Zielbereich. Schalten Sie diese Funktion im Menü ein oder aus ■ ■.

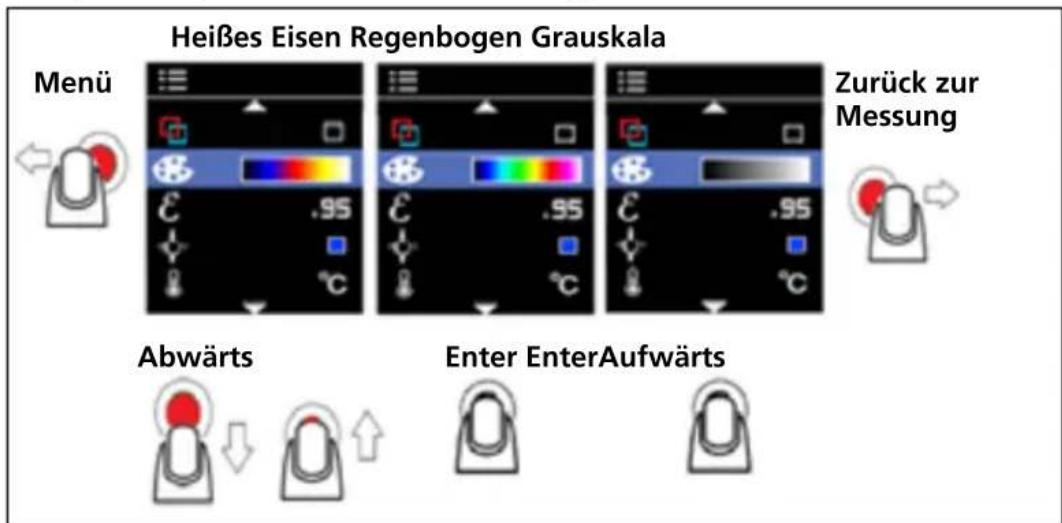

Farbpalette (farbliche Bilddarstellung)

Heißes Eisen Regenbogen Grauskala Menü Zurück zur Messung Abwärts Enter EnterAufwärts

Abbildung 2.2

Die Farbpalette kann je nach spezifischer Anwendung der Messung geändert werden. Diese Option ermöglicht verschiedene Ansichten eines Infrarotbildes durch Änderung der falschfarbigen Präsentation. Grauskala zeigt eine gleichmäßigere Farbdarstellung zur Verbesserung von Details, während Heißes Eisen und Regenbogen hohen Kontrast mit Grauskala kombinieren.

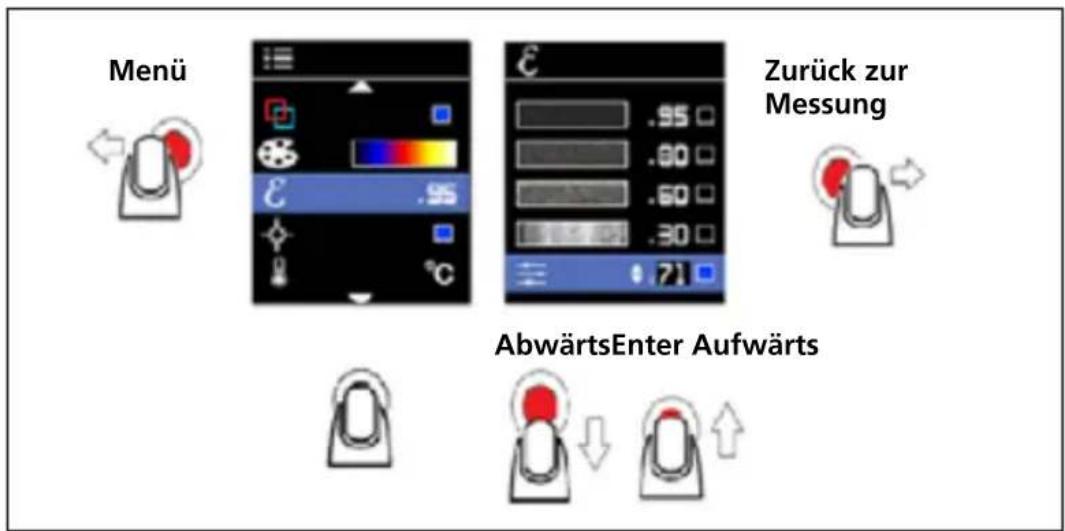

Emissionsgrad

Menü Zurück zur Messung AbwärtsEnter Aufwärts

Abbildung 2.3

Der Emissionsgrad der Oberfläche eines Materials beschreibt seine Fähigkeit in der Abgabe von Energie in Form von Wärmestrahlung. Quantitativ ist der Emissionsgrad das Verhältnis der Wärmestrahlung von einer Oberfläche zur Strahlung von einer idealen schwarzen Oberfläche bei derselben Temperatur entsprechend dem Stefan-Boltzmann-Gesetz. Beachten Sie Tabelle 1 zur Anpassung des Emissionsgrades.

Im Messmodus wird der Emissionsgrad unten rechts am Bildschirm angezeigt. Der Emissionsgrad kann auf Werte zwischen 0,10 und 1,00 im Menü angepasst werden.

Hinweis: Oberflächen mit einem Emissionsgrad < 0,60 ermöglichen eine zuverlässige und konsistente Ermittlung der Temperatur. Je geringer der Emissionsgrad, desto fehleranfälliger ist die Temperaturmessung des Produktes, selbst wenn die Anpassung des Emissionsgrades und der reflektierenden Oberfläche versucht und richtig durchgeführt werden.

Tabelle 1: Nennwerte für Emissionsgrade an Oberflächen für eine exakte kontaktlose Infrarot-Temperaturmessung.

Material Wert Material Wert
Standard**** 0,95	Glas (Scheibe) 0,85
Aluminium* 0,30	Eisen* 0,70
Asbest 0,95 Blei*	0,50
Asphalt 0,95 Öl 0,94
Messing* 0,50 Farbe	0,93
Keramik 0,95 Kunststoff**	0,95
Beton	0,95 Gummi	0,95
Kupfer*	0,60 Sand 0,90
Tiefkühlkost 0,90	Stahl*	0,80
Heiße Speisen	0,93 Wasser	0,93
		Holz***	0,94
*Oxidiert**undurchsichtig, über 508 μm***Natürlich****Werkseinstellung

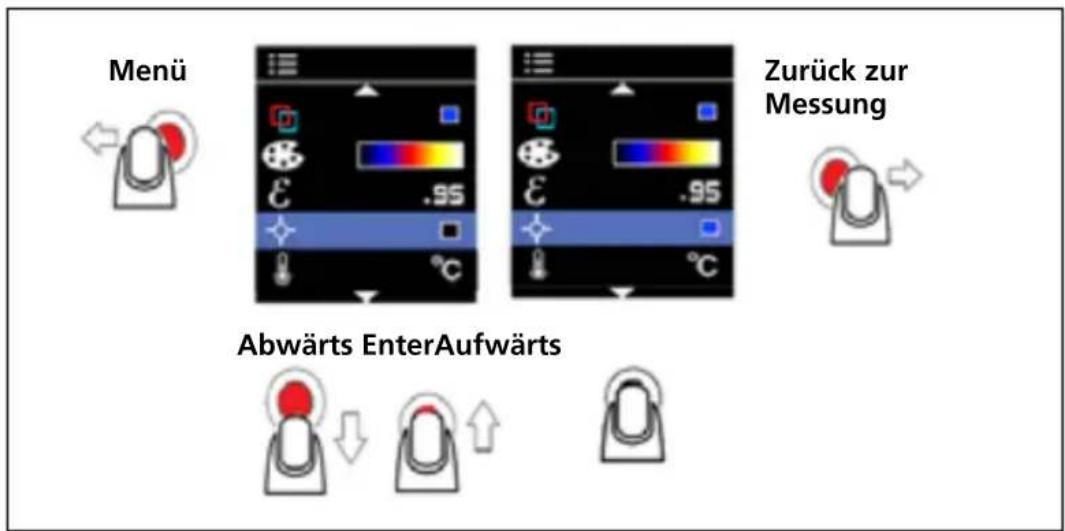

Mittelpunktmarker

Menü Abwärts EnterAufwärts Zurück zur Messung

Abbildung 2.4

Der Mittelpunktmarker zeigt die Mitte des Infrarotthermometer-Messpunkts und erscheint in der Mitte des Messbildschirms. Schalten Sie diese Funktion im Menü ein oder ■us.

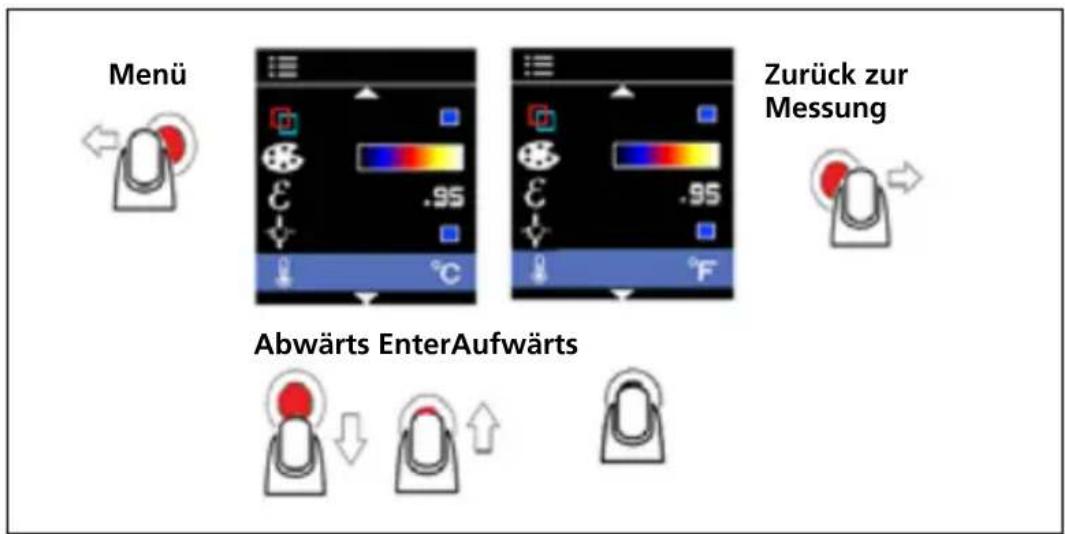

°F /°C

Menü Abwärts EnterAufwärts Zurück zur Messung

Abbildung 2.5

Ändern Sie die Temperatureinheit im Menü durch Auswahl von °C oder °F.

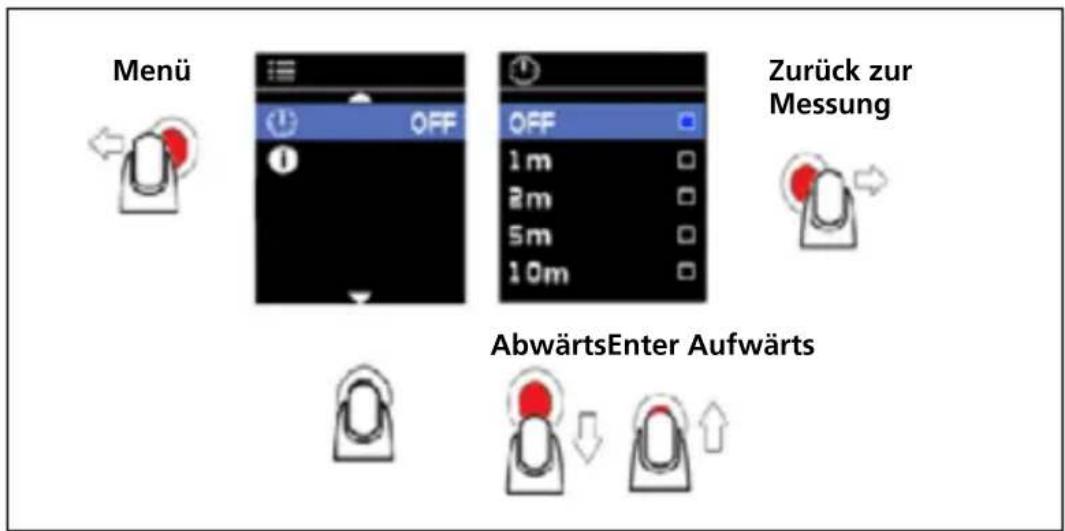

Automatische Abschaltung

Menü OFF 1m 2m 5m 10m Zurück zur Messung AbwärtsEnter Aufwärts

Abbildung 2.6

Standardmäßig schaltet sich das Produkt nach 1 Minute automatisch aus. Ändern Sie die Einstellungen im Menü, wenn Sie festlegen möchten, nach welcher Dauer der Inaktivität sich das Produkt abschalten soll.

Verfügbare Optionen für die automatische Abschaltung sind:

• Aus (die Kamera schaltet sich nicht automatisch ab)
- 1 m (1 Minute)
- 2 m (2 Minuten)
- 5 m (5 Minuten)
• 10 m (10 Minuten)

Reinigen Sie Gehäuse oder Objektiv/Fenster nicht mit Scheuermittel,
Technische Daten

Temperaturmessung Ja, Mittelpunkt
Temperaturbereich -10 °C bis	500 °C (14 °F bis 932 °F)
IR-Genauigkeit (Kalibrierungsgeometrie bei Umgebungstemperatur 23 °C ± 2 °C)	≥ 0 °C (≥ 32 °F): ± 2 °C (± 4 °F) oder ± 2 % vom Messwert, es gilt der größere Wert< 0 °C (< 32 °F): ± 3 °C (± 6 °F)
Anzeigeauflösung 0,1 °C / 0,2 °F
IR-Wiederholbarkeit	± 8 % vom Messwert oder ± 1 °C (± 2 °F), es gilt der größere Wert
Temperaturkoeffizient 0,1 °C/°C oder ± 0,1 %/°C vom Messwert, es gilt der größere Wert
Abstand-zu-Punkt-Verhältnis	20:1
Minimale Punktgröße 8 mm
Reaktionszeit (95 %) < 125 ms
Spektralempfindlichkeit 8 μm	bis 14 μm
Emissionsgrad	Digital einstellbar von 0,10 bis 1,00 in 0,01-Schritten
Optisches Bild mit überlagerter Infrarot-Wärmebild	Fünf Vermischungsmodi (0 %, 25 %, 50 %, 75 % und 100 %)
Bildauflösung 16.384 Punkte	(128 x 128 Punkte) interpoliert
Sichtfeld 33 ° x 33 °
Temperaturempfindlichkeit	50 mK
Fokussierung Fokusfrei
Farbpalette / farbliche Bilddarstellung	Grauskala (weiß – heiß), Heißes Eisen und Regenbogen
Heiß- und Kaltmarker Ja
Anzeige 1,77-Zoll-Farb-TFT mit 128 x 160 Punkte
Betriebstemperatur und -feuchtigkeit	0 °C bis 50 °C (32 °F bis 122 °F)10 % bis 90 % relative Luftfeuchte bei 30 °C (86 °F)
Lagerungstemperatur	-20 °C bis 60 °C (-4 °F bis 140 °F) ohne Batterien
Effektive Bildausrichtung optisch zu IR	≥ 25,4 cm (10 Zoll), Optimum von 1 m
Betriebs- und Lagerungshöhe	< 2000 m (< 6561 ft)
Sturzfestigkeit 1,2 m (4 ft)
Vibrationen und Stöße	IEC 60068-2-6, 2,5 g, 10 bis 200 Hz, IEC 60068-2-27, 50 g 11 ms
Stromversorgung Drei (3) 1,5-V-AA-IEC-LR6-Alkalibatterien
Batterielaufzeit	8 Stunden mit eingeschalteter Anzeige (typisch)Stromverbrauch: 150 mA (typisch)
Automatische Abschaltung	Wählbare Modi: Aus, 1 Minute, 2 Minuten, 5 Minuten und 10 Minuten
Zulassungen	CE [IMAGE]
Elektromagnetische Verträglichkeit	EN 61326-1Korea (KCC): Gerät der Klasse A (industrielles Broadcasting- und Kommunikationsgerät) [1][1] Dieses Produkt erfüllt die Anforderungen für industrielle Geräte mit elektromagnetischen Funkwellen (Klasse A) und der Verkäufer oder Nutzer sollte dies beachten. Dieses Gerät ist für den Einsatz in kommerziellen Umgebungen vorgesehen und dient nicht dem Einsatz in Privathaushalten.
Größe (H x B x L) Ca. 185 x 54 x 104 mm (7,3 x 2,1 x 4,1 Zoll)
Gewicht Ca. 0,26 kg

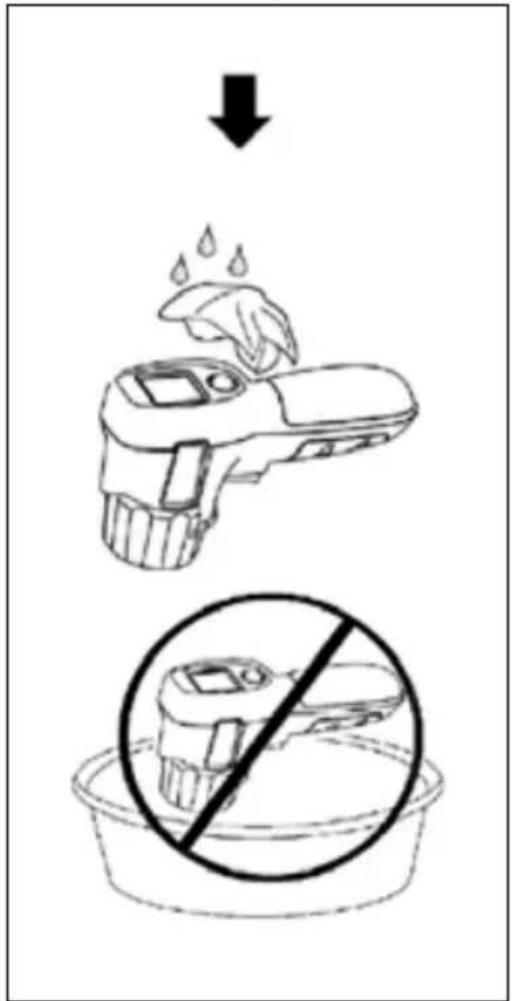

Wartung und Batteriewechsel

Isopropylalkohol oder Lösungsmittel. Bei sachgemäßer Verwendung und Lagerung sollte das Infrarotobjektiv am Produkt nur gelegentlich gereinigt werden müssen (Abbildung 3.1).

Reinigen Sie das Objektiv bei Bedarf:

1. Entfernen Sie Staub oder Schmutz mit einem kleinen Blasebalg von der Oberfläche des Objektivs.
2. Falls die Oberfläche des Objektivs stärker gereinigt werden muss, verwenden Sie ein sauberes, feinfasriges Tuch, ein Mikrofasertuch oder ein mit milder Seifenwasserlösung angefeuchtetes Wattestäbchen. Entfernen Sie Schmutz und Schlieren, indem Sie die Oberfläche des Objektivs vorsichtig abwischen.
3. Trocknen Sie sie mit einem saugfähigen, sauberen, feinfasrigen Tuch oder Mikrofasertuch.

Hinweis: Kleinere Flecken oder Schlieren sollten sich nicht erheblich auf die Leistungsfähigkeit des Produktes auswirken. Große Kratzer und eine Entfernung der Schutzschicht am Infrarotobjektiv können sich jedoch auf Bildqualität und Genauigkeit der Temperaturmessung auswirken.

Ersetzen Sie die Batterien, sobald der Batteriezustand zu gering ist. Andernfalls können falsche Messungen auftreten. Verwenden Sie nur AA-Alkalibatterien und befolgen Sie die Batteriehinweise des Herstellers. Entfernen Sie die Batterien, nachdem Sie zunächst sicherstellen, dass das Produkt ausgeschaltet ist. Lösen Sie dann die Batteriefachabdeckung. Achten Sie beim einlegen der Batterien darauf, sie richtig herum einzulegen, damit keine Batterieflüssigkeit ausläuft. Sichern Sie die Batterien, indem Sie die Batteriefachabdeckung wieder anbringen (Abbildung 3.2).

Reinigen
